测试台以液压气动系统为执行机构，PLC 负责逻辑控制与基础数据采集，SRD 设备处理振动噪声信号，上位机采用 LabVIEW 完成数据采集、分析、存储与报表生成，形成完整测控闭环。压力、温度、流量等参数经 PLC 与 OPC 服务器上传，振动噪声由 SRD 设备通过网络传输，所有信号统一在上位机整合处理。
图形化编程优势
LabVIEW 采用数据流驱动的图形化编程，以虚拟仪器 VI 为基础单元，拖拽连线即可搭建程序，大幅降低测控系统开发门槛，调试直观高效。内置丰富信号处理、数据分析与通信函数库，可快速实现多通道数据采集、实时曲线绘制、频谱分析、数据库交互等功能，适配涡轮增压器多参数并行测试需求。平台硬件兼容性强，无缝对接 PLC、数据采集卡、SRD 设备等工业组件，支持 OPC、TCP 等多种通信协议，保障系统稳定互联。人机界面可定制化程度高，能快速搭建数据采集、分析、历史查询等可视化面板，操作流程贴合现场测试习惯，降低人员学习成本。
通信实现
采用 OPC 服务器搭建 LabVIEW 与 PLC 的通信桥梁，统一硬件接口标准，解决多设备协议不兼容问题。配置 NI OPC 服务器，添加 PLC 变量标签，设定合理扫描周期，在 LabVIEW 中创建共享变量映射 OPC 标签，实现压力、温度、转速等参数稳定上传与控制指令下发。通过命令行交互实现 LabVIEW 与 SRD 设备同步触发，确保噪声、振动数据与工况参数时间对齐，满足测试同步性要求。
程序设计
数据采集

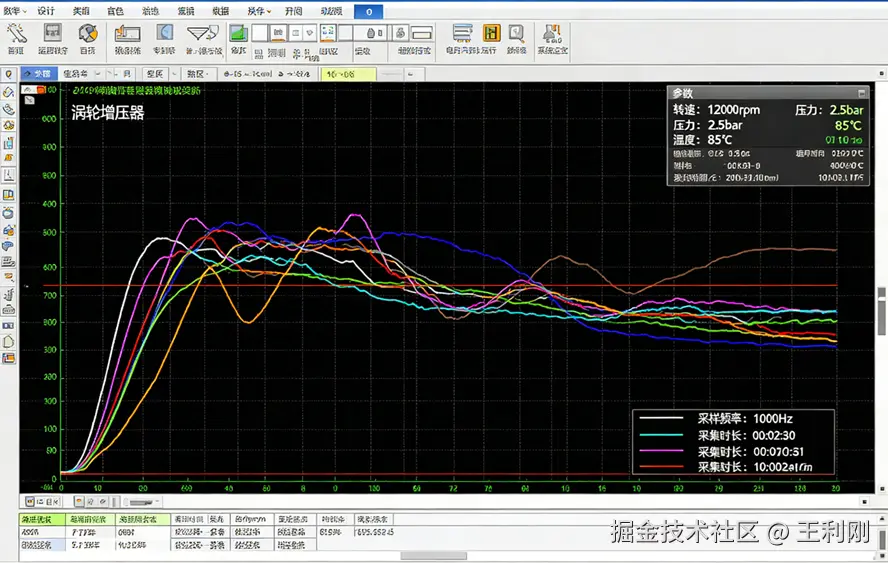

以循环结构为主框架，按扫描条码、系统初始化、同步触发、实时采集、数据存储流程执行。实时解析 OPC 与网络数据，在前面板展示压力、温度、流量、转速波形，同步写入数据库，支持测试过程全程追溯。
数据分析
搭建多维度判据体系，对噪声、振动、压力、温度等参数设置合格窗口，自动判定测试结果并可视化呈现。集成阶次分析算法，处理旋转机械非平稳信号，精准识别振动噪声特征，适配涡轮增压器高速运转工况下的故障诊断需求。
历史查询
按日期、条码检索历史测试数据，一键调取原始曲线与分析结果，支持数据复现与复测比对，满足质量追溯与工艺优化需求。
报表输出
自动生成包含测试信息、参数曲线、合格判定的标准化报表，按产品编码与时间命名归档，便于出厂检验与文档留存。
工程问题处理
曲线锯齿失真
原始采集曲线波动大、平滑度差，排查确认非采集频率不足所致。采用均值滤波算法，从第三个数据点开始，取当前与前两点平均值重构数据，有效平滑波形，保留真实变化趋势。
通信延时拥堵
OPC 服务器扫描周期与 LabVIEW 采集频率不匹配，引发数据堆积延时。统一两者刷新间隔，优化数据队列管理，避免高频传输导致的阻塞，保障数据实时性。
参数配置异常
合格窗口配置文件含空白行，导致判定逻辑误判。开发空行删除子 VI，在参数加载与保存环节自动清理无效行，确保判据准确传递。
起始数据偏差
采集初期温度、压力出现零值异常，定位为 OPC 传输初始波动。程序中增设起始段无效数据剔除逻辑，待信号稳定后再启动存储，提升数据有效性。
传感器适配
位移传感器有效检测距离过小，易碰撞损坏。通过信号放大与阈值优化，扩大有效检测范围，兼顾测量精度与设备安全。
系统应用价值
基于 LabVIEW 开发的测试台，实现涡轮增压器全参数自动化测试，单台测试周期稳定在 70 秒左右，测试精度与重复性满足出厂检验要求。图形化架构便于功能扩展，可快速新增测试项、优化判据算法，适配不同型号产品测试需求。系统替代人工读数与记录，消除人为误差，提升测试一致性与可靠性，为产品质量管控提供稳定支撑。当前方案可进一步优化通信速率与信号处理算法，提升高速工况下的测试稳定性，拓展多工位并行测试能力，适配更高效率的生产测试场景。
