你是个外卖站长，手下有一群骑手。每位骑手就是一个节点（Node），他们需要依次或按规则完成任务。
而你给骑手下达的“下一步去哪儿”的指令，就是边（Edge）。
搞懂了边，你就掌握了 LangGraph 工作流的全部交通规则。
本文不讲高深数学，只用骑手送餐的故事，把普通边、条件边、入口点、循环控制讲得明明白白，每个概念都配有完整可运行的代码和逐行注释。
一、先认识“状态（State）”——骑手们共享的小白板
在 LangGraph 中，所有骑手（节点）共用一个“小白板”，叫做 State。
它就像一个订单信息栏：谁取了餐、金额多少、送到哪一步了，所有人都能看、能改。
我们的所有代码都会使用下面这个简单的小白板：
from typing_extensions import TypedDict
# 定义状态（小白板）
class GraphState(TypedDict):
value: int # 比如订单金额、剩余距离
step: str # 当前步骤说明（如“取餐中”“送餐中”）
为什么需要 State？
如果没有 State，每个骑手干活时都不知道之前发生了什么。有了 State，A 骑手把金额加 1 元，B 骑手就能看到新金额并继续处理。State 是图执行过程中传递数据的唯一通道。

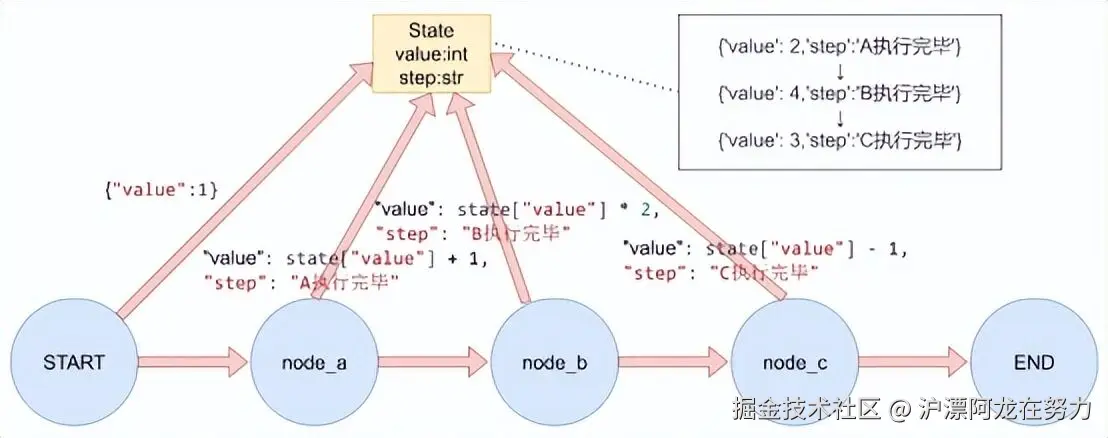

二、普通边（Normal Edge）——一条路走到黑，最听话的骑手
2.1 故事版
普通边就是固定不变的单行道。
站长说：“小王，你先去 A 店取餐，然后必须去 B 店换电瓶，最后去 C 小区送餐，送完回家。”
骑手不会问为什么，也不会看路上堵不堵，就按这个顺序执行。
这就是普通边：从 A → B → C → END（结束）。
2.2 什么时候用普通边？
-
工作流是直线流水线：数据清洗 → 特征提取 → 模型预测
-
没有分支，不需要决策
-
你想强制按顺序执行
2.3 代码实战（完整 + 保姆级注释）
# 导入必要模块
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END
# ---------- 1. 定义小白板 ----------
class GraphState(TypedDict):
value: int
step: str
# ---------- 2. 定义节点函数（骑手）----------
def node_a(state: GraphState) -> dict:
"""骑手 A：把金额加 1 元，并更新步骤说明"""
print(f"骑手 A 开始工作，当前金额: {state['value']}")
new_value = state["value"] + 1
print(f"骑手 A 完成，金额变为: {new_value}")
return {"value": new_value, "step": "A 执行完毕"}
def node_b(state: GraphState) -> dict:
"""骑手 B：把金额翻倍"""
print(f"骑手 B 开始工作，当前金额: {state['value']}")
new_value = state["value"] * 2
print(f"骑手 B 完成，金额变为: {new_value}")
return {"value": new_value, "step": "B 执行完毕"}
def node_c(state: GraphState) -> dict:
"""骑手 C：金额减 1 元（比如优惠）"""
print(f"骑手 C 开始工作，当前金额: {state['value']}")
new_value = state["value"] - 1
print(f"骑手 C 完成，金额变为: {new_value}")
return {"value": new_value, "step": "C 执行完毕"}
# ---------- 3. 创建图构建器 ----------
# StateGraph 需要一个状态类型参数，告诉框架小白板长什么样
builder = StateGraph(GraphState)
# ---------- 4. 添加节点（把骑手注册到地图上）----------
builder.add_node("node_a", node_a) # 第一个参数是节点名（自己起），第二个是实际函数
builder.add_node("node_b", node_b)
builder.add_node("node_c", node_c)
# ---------- 5. 添加普通边（固定路线）----------
# START 是 LangGraph 内置的特殊节点，代表“用户输入进入的点”
builder.add_edge(START, "node_a") # 从 START 到 node_a
builder.add_edge("node_a", "node_b") # 从 node_a 到 node_b
builder.add_edge("node_b", "node_c") # 从 node_b 到 node_c
builder.add_edge("node_c", END) # 从 node_c 到 END（结束）
# ---------- 6. 编译图 ----------
# 编译后得到一个可运行的“应用”
graph = builder.compile()
# ---------- 7. 执行图 ----------
print("=== 普通边演示：骑手 A → B → C ===")
# invoke 传入初始状态（必须与 GraphState 定义匹配）
result = graph.invoke({"value": 1, "step": ""})
print(f"最终结果: {result}\n")
运行结果：
=== 普通边演示：骑手 A → B → C ===
骑手 A 开始工作，当前金额: 1
骑手 A 完成，金额变为: 2
骑手 B 开始工作，当前金额: 2
骑手 B 完成，金额变为: 4
骑手 C 开始工作，当前金额: 4
骑手 C 完成，金额变为: 3
最终结果: {'value': 3, 'step': 'C 执行完毕'}
关键点解析：
-
每个节点函数必须接收一个 state 参数，并返回一个 字典（要更新的状态字段）。
-
不需要返回全部 State，只返回改变的部分即可，框架会自动合并。
-
add_edge 的两个参数都是节点名（包括 START 和 END 这两个特殊名字）。

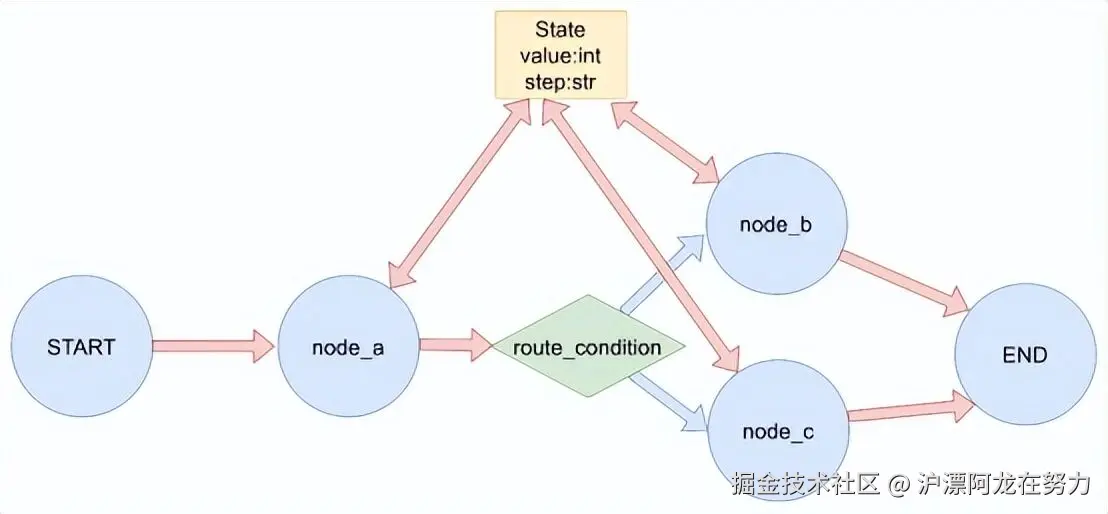

三、条件边（Conditional Edge）——会看情况拐弯的聪明骑手
3.1 故事版
条件边就是骑手到达一个点后，要看看小白板上当前的信息，再决定下一步去哪。
例如：骑手 A 取完餐后，看一眼订单金额：
-
如果是偶数，走 B 路线（送高档小区，价格翻倍）
-
如果是奇数，走 C 路线（送普通小区，价格减 1 元）
这个“看金额决定走哪条路”的函数，叫做路由函数（Routing Function）。
3.2 路由函数怎么写？
路由函数接收当前 state，返回一个字符串（目标节点名），或者返回多个字符串（并行执行，后面会讲）。
LangGraph 会根据返回值去查找路由映射表，决定实际跳转到哪个节点。
3.3 完整代码（从 A 分支到 B 或 C）
from typing import Literal # 用于限制返回值只能是固定的几个字符串
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END
class GraphState(TypedDict):
value: int
step: str
def node_a(state: GraphState) -> dict:
print(f"骑手 A：取餐，当前金额 {state['value']}，加 1 元")
new_value = state["value"] + 1
return {"value": new_value, "step": "A 执行完毕"}
def node_b(state: GraphState) -> dict:
print(f"骑手 B：高档小区，金额翻倍，当前 {state['value']} -> {state['value']*2}")
return {"value": state["value"] * 2, "step": "B 执行完毕"}
def node_c(state: GraphState) -> dict:
print(f"骑手 C：普通小区，减 1 元，当前 {state['value']} -> {state['value']-1}")
return {"value": state["value"] - 1, "step": "C 执行完毕"}
# ---------- 路由函数 ----------
def route_condition(state: GraphState) -> Literal["node_b", "node_c"]:
"""根据 state['value'] 决定去 node_b 还是 node_c"""
# 注意：此时 state 是经过 node_a 更新后的值
current_val = state["value"]
if current_val % 2 == 0:
print(f"路由决策：{current_val} 是偶数，去 node_b")
return "node_b"
else:
print(f"路由决策：{current_val} 是奇数，去 node_c")
return "node_c"
# 创建图
builder = StateGraph(GraphState)
builder.add_node("node_a", node_a)
builder.add_node("node_b", node_b)
builder.add_node("node_c", node_c)
# 固定入口：总是从 A 开始
builder.add_edge(START, "node_a")
# ---------- 添加条件边 ----------
# 从 node_a 出发，使用 route_condition 函数决定下一步
builder.add_conditional_edges(
"node_a", # 源节点
route_condition, # 路由函数
{ # 路由映射：函数返回值 -> 实际节点名
"node_b": "node_b",
"node_c": "node_c"
}
)
# B 和 C 结束后都结束
builder.add_edge("node_b", END)
builder.add_edge("node_c", END)
graph = builder.compile()
# 测试偶数情况（初始 value=2）
print("=== 条件边测试：初始偶数 value=2 ===")
result1 = graph.invoke({"value": 2, "step": ""})
print(f"最终结果: {result1}\n")
# 测试奇数情况（初始 value=1）
print("=== 条件边测试：初始奇数 value=1 ===")
result2 = graph.invoke({"value": 1, "step": ""})
print(f"最终结果: {result2}\n")
运行结果分析：
-
输入 value=2：
A 执行后 value = 3（奇数） → 路由函数返回 "node_c" → 执行 C → value 变成 2 → 输出 {'value': 2, 'step': 'C 执行完毕'} -
输入 value=1：
A 执行后 value = 2（偶数） → 路由函数返回 "node_b" → 执行 B → value 变成 4 → 输出 {'value': 4, 'step': 'B 执行完毕'}
3.4 多个出口：并行执行
如果一个路由函数返回多个节点名（比如返回一个列表 ["node_b", "node_c"]），那么这些节点会并行执行（在下一个超级步骤中同时运行）。这是 LangGraph 的一个重要特性，可以显著提高效率。
def route_to_multiple(state) -> list:
if state["some_flag"]:
return ["node_b", "node_c"] # 两个节点并行执行
return ["node_b"]
四、固定入口点（Entry Point）——老板指定第一个骑手
其实我们在前面的例子中已经用过了。
固定入口点就是通过 add_edge(START, "某个节点") 来设置的，它定义了工作流从哪个节点开始。
没有入口点的图是无法执行的，因为框架不知道第一个该调用谁。
4.1 代码回顾
builder.add_edge(START, "node_a") # 固定从 node_a 开始
就这么简单。你也可以把 START 直接连到任何节点，不一定非叫“node_a”。

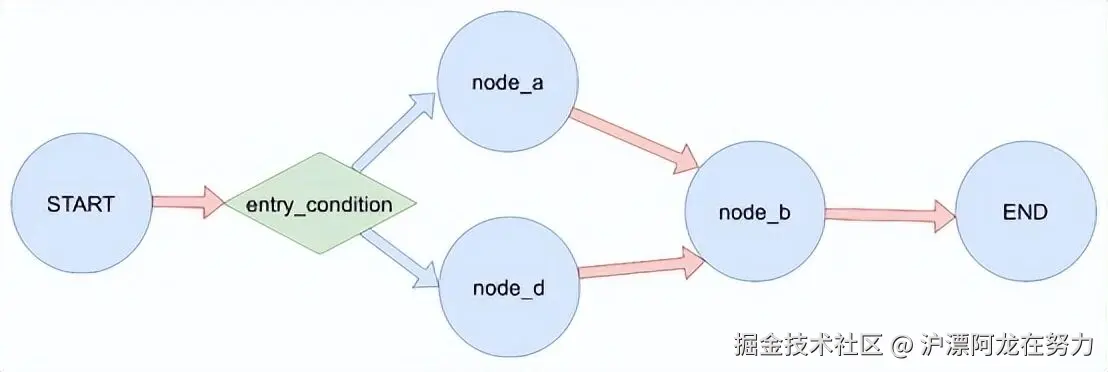

五、条件入口点（Conditional Entry Point）——根据订单选第一个骑手
5.1 故事版
有些订单是大额订单，需要先让“超级骑手 D”做预处理（比如加 10 元附加费）；
有些是普通订单，直接让“普通骑手 A”开始即可。
老板站在 START 路口，看一眼订单金额：大于 5 元的派 D 先上，否则派 A 先上。
这就是条件入口点：START 后面接的不是固定边，而是一个条件边。
5.2 什么时候用？
-
多租户系统：不同客户走不同的初始化流程
-
根据输入参数选择不同的处理链
-
A/B 测试：随机决定从哪个分支开始
5.3 完整代码（条件入口点 + 后续合并）
from typing import Literal
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END
class GraphState(TypedDict):
value: int
step: str
def node_a(state: GraphState) -> dict:
"""普通骑手 A：加 1 元"""
print(f"普通骑手 A：金额 {state['value']} + 1 = {state['value']+1}")
return {"value": state["value"] + 1, "step": "A 执行完毕"}
def node_d(state: GraphState) -> dict:
"""超级骑手 D：加 10 元（大单专属）"""
print(f"超级骑手 D：金额 {state['value']} + 10 = {state['value']+10}")
return {"value": state["value"] + 10, "step": "D 执行完毕"}
def node_b(state: GraphState) -> dict:
"""最终配送员 B：金额翻倍"""
print(f"最终配送 B：金额 {state['value']} * 2 = {state['value']*2}")
return {"value": state["value"] * 2, "step": "B 执行完毕"}
# 条件入口路由函数（注意：它接收的是初始 state，还没有经过任何节点）
def entry_condition(state: GraphState) -> Literal["node_a", "node_d"]:
if state.get("value", 0) > 5:
print(f"条件入口：订单金额 {state['value']} > 5，派超级骑手 D")
return "node_d"
else:
print(f"条件入口：订单金额 {state['value']} <= 5，派普通骑手 A")
return "node_a"
builder = StateGraph(GraphState)
builder.add_node("node_a", node_a)
builder.add_node("node_d", node_d)
builder.add_node("node_b", node_b)
# ----- 关键：条件入口点 -----
# 从 START 出发，使用 entry_condition 选择第一个节点
builder.add_conditional_edges(
START,
entry_condition,
{
"node_a": "node_a",
"node_d": "node_d"
}
)
# 无论从 A 还是 D 出来，都去 B，然后结束
builder.add_edge("node_a", "node_b")
builder.add_edge("node_d", "node_b")
builder.add_edge("node_b", END)
graph = builder.compile()
# 小订单测试
print("=== 条件入口点：小订单 value=3 ===")
r1 = graph.invoke({"value": 3, "step": ""})
print(f"结果: {r1}\n")
# 大订单测试
print("=== 条件入口点：大订单 value=10 ===")
r2 = graph.invoke({"value": 10, "step": ""})
print(f"结果: {r2}\n")
运行输出：
=== 条件入口点：小订单 value=3 ===
条件入口：订单金额 3 <= 5，派普通骑手 A
普通骑手 A：金额 3 + 1 = 4
最终配送 B：金额 4 * 2 = 8
结果: {'value': 8, 'step': 'B 执行完毕'}
=== 条件入口点：大订单 value=10 ===
条件入口：订单金额 10 > 5，派超级骑手 D
超级骑手 D：金额 10 + 10 = 20
最终配送 B：金额 20 * 2 = 40
结果: {'value': 40, 'step': 'B 执行完毕'}
注意：条件入口点与普通条件边的区别仅在于源节点是 START 而不是一个普通节点。

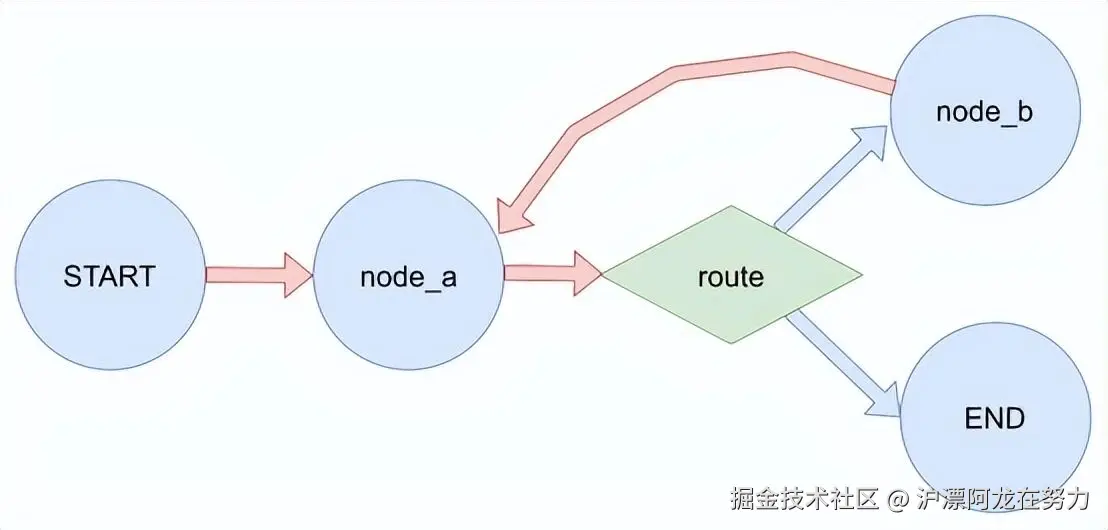

六、循环控制（Cycle）——让骑手来回跑，直到老板喊停
6.1 故事版
有些任务需要反复执行，比如“检查餐做好了没”：
骑手 A 去厨房看一眼，如果没做好，就绕一圈（经过 B 点）再回来重新看，直到做好为止。
这种 A → B → A 的回路就是循环。
但循环必须要有终止条件，否则骑手会跑到天荒地老（死循环）。
我们通过一个条件边来判断：如果做好（达到最大次数），就去 END；否则继续循环。
此外还要设置递归限制（recursion_limit），相当于给骑手一个“最多跑几圈”的安全绳。
6.2 为什么需要循环？
-
重试逻辑：调用外部 API 失败后重试
-
迭代计算：牛顿法、梯度下降
-
多轮对话：AI 需要反复思考直到得出最终答案
-
状态机：等待某个外部条件满足
6.3 完整代码（计数器循环 + 递归限制）
from typing import Literal
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END
from langgraph.errors import GraphRecursionError # 用于捕获超限异常
# 定义循环专用的状态，增加 max_count 字段
class LoopState(TypedDict):
count: int # 当前循环次数
result: str
max_count: int # 最大允许循环次数
def node_a(state: LoopState) -> dict:
"""骑手 A：执行一次核心任务，并将 count 加 1"""
current_count = state['count']
new_count = current_count + 1
print(f"【循环 {new_count}】骑手 A 开始工作，当前计数: {current_count} -> {new_count}")
return {
"count": new_count,
"result": f"已完成第 {new_count} 次处理"
}
def node_b(state: LoopState) -> dict:
"""骑手 B：辅助处理（比如记录日志、延迟等），不改变 count"""
print(f"【循环 {state['count']}】骑手 B 辅助记录: {state['result']}")
# 注意：这里没有返回 count，所以 count 保持不变（框架会自动合并）
return {
"result": f"辅助后 -> {state['result']}"
}
def route(state: LoopState) -> Literal["b", END]:
"""
路由函数：判断是继续循环还是结束。
当 count >= max_count 时结束，否则继续去 node_b（然后 node_b 会连回 node_a）
"""
if state['count'] >= state['max_count']:
print(f"✅ 终止条件满足：当前计数 {state['count']} >= 最大 {state['max_count']}，结束循环")
return END
else:
print(f" 继续循环：当前计数 {state['count']} < 最大 {state['max_count']}")
return "b"
# 创建图
builder = StateGraph(LoopState)
builder.add_node("a", node_a)
builder.add_node("b", node_b)
# 入口：从 START 到 a
builder.add_edge(START, "a")
# 条件边：从 a 出发，根据 route 决定去 END 还是去 b
builder.add_conditional_edges("a", route)
# 关键回路：b 执行完后无条件回到 a（形成循环）
builder.add_edge("b", "a")
graph = builder.compile()
print("=== 循环控制演示：最多循环 3 次 ===")
try:
result = graph.invoke(
input={
'count': 0,
'result': '',
'max_count': 3
},
config={
'recursion_limit': 10 # 安全限制：最多执行 10 个超级步骤（每个节点调用算一步）
}
)
print("\n最终结果：")
print(result)
except GraphRecursionError as e:
print(f"递归错误（超出限制）: {e}")
运行结果解释：
-
第 1 次：a (count=0→1) → route 判断 1<3 → 去 b → b → 回到 a
-
第 2 次：a (1→2) → route 判断 2<3 → 去 b → b → 回到 a
-
第 3 次：a (2→3) → route 判断 3>=3 → 去 END，结束。
最终 count = 3。
关于递归限制：
recursion_limit 限制了图中节点被调用的总次数（包括重复调用）。如果循环次数超过这个值，框架会抛出 GraphRecursionError，防止程序卡死。
在上面的例子中最大循环 3 次，实际节点调用次数约为 3 次 a + 2 次 b = 5 次，远小于 10，所以安全。
七、总结：所有“边”的类型对比表
类型 | 决策依据 | 边数 | 常见应用场景 | 比喻 |
普通边 | 无 | 固定 1 条出边 | 线性 pipeline | 直路，必须走 |
条件边 | 状态值 | 多条可选 | 分支逻辑、错误处理 | 看路牌拐弯 |
固定入口点 | 无 | 1 条出边（START → 节点） | 单入口工作流 | 老板指定第一个人 |
条件入口点 | 初始状态 | 多条可选 | 多模式入口、A/B测 | 根据订单选第一个骑手 |
循环 | 状态值 + 回路 | 条件边 + 回路边 | 迭代、重试、轮询 | 绕圈直到满意 |
几个关键原则
-
状态是唯一通信方式
：节点之间不要用全局变量，所有需要共享的数据都放在 State 里。
-
每个节点返回字典，只更新变化的字段
：不要返回整个 State，框架会自动合并。
-
循环必须带终止条件
：并且在 config 中设置合理的 recursion_limit。
-
善用条件入口点
：可以让同一个图服务不同场景，减少重复代码。
-
并行执行
：如果一个节点有多个出边（比如条件边返回列表），目标节点会并行执行，提高效率。
