一、CAD绘图常见痛点与图块功能的必要性
在CAD绘图过程中，您是否经常被这些问题困扰？
重复劳动：门窗、螺栓等标准图形需反复绘制，效率低下且易出错。
管理混乱：图块分散在不同文件，命名、分类不统一，团队协作困难。
移动受限：外出办公时无法快速调用图块，影响现场问题处理。
版本冲突：多人协作时图块更新不同步，导致图纸版本混乱。
解决方案：CAD图块生成与入库功能，通过标准化、集中化管理图块，提升绘图效率与团队协作质量。
二、CAD图块生成与入库详细流程
创建块：将图形转化为可复用的图块
操作步骤：

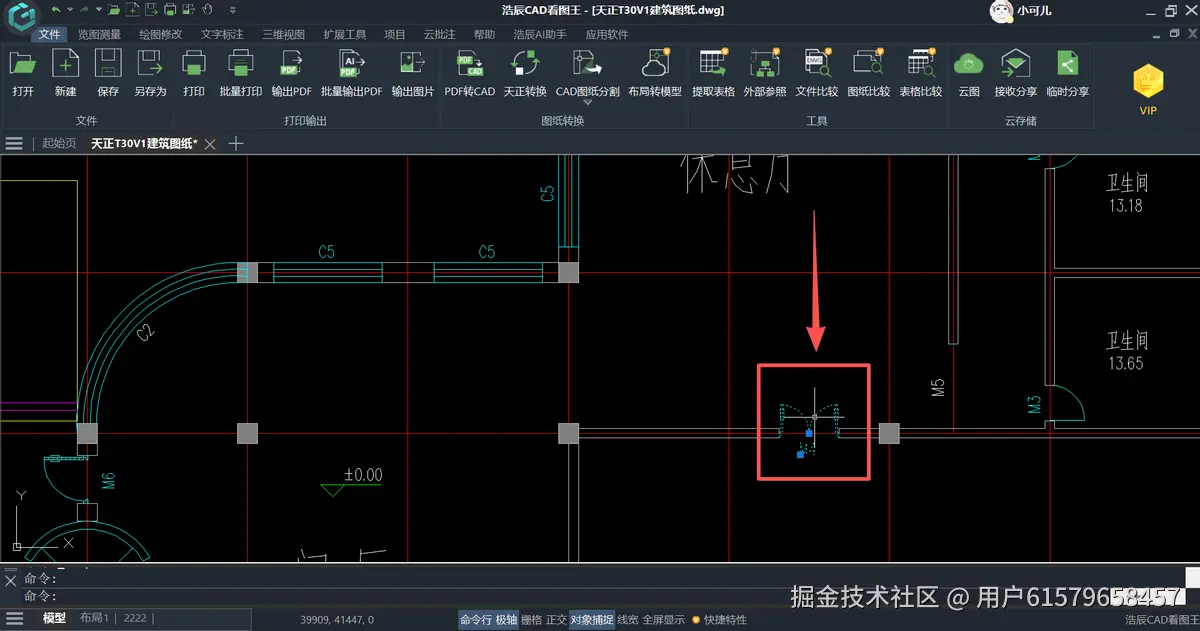

1、选择实体：在图纸中选中需制成图块的图形（如单个门“M4”）。

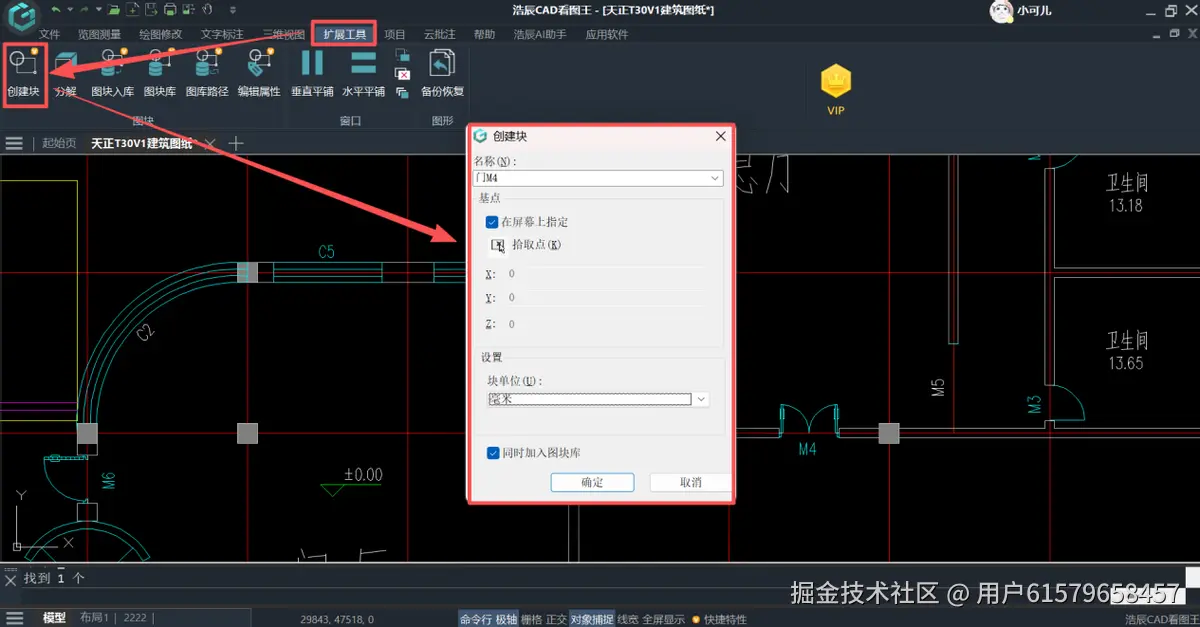

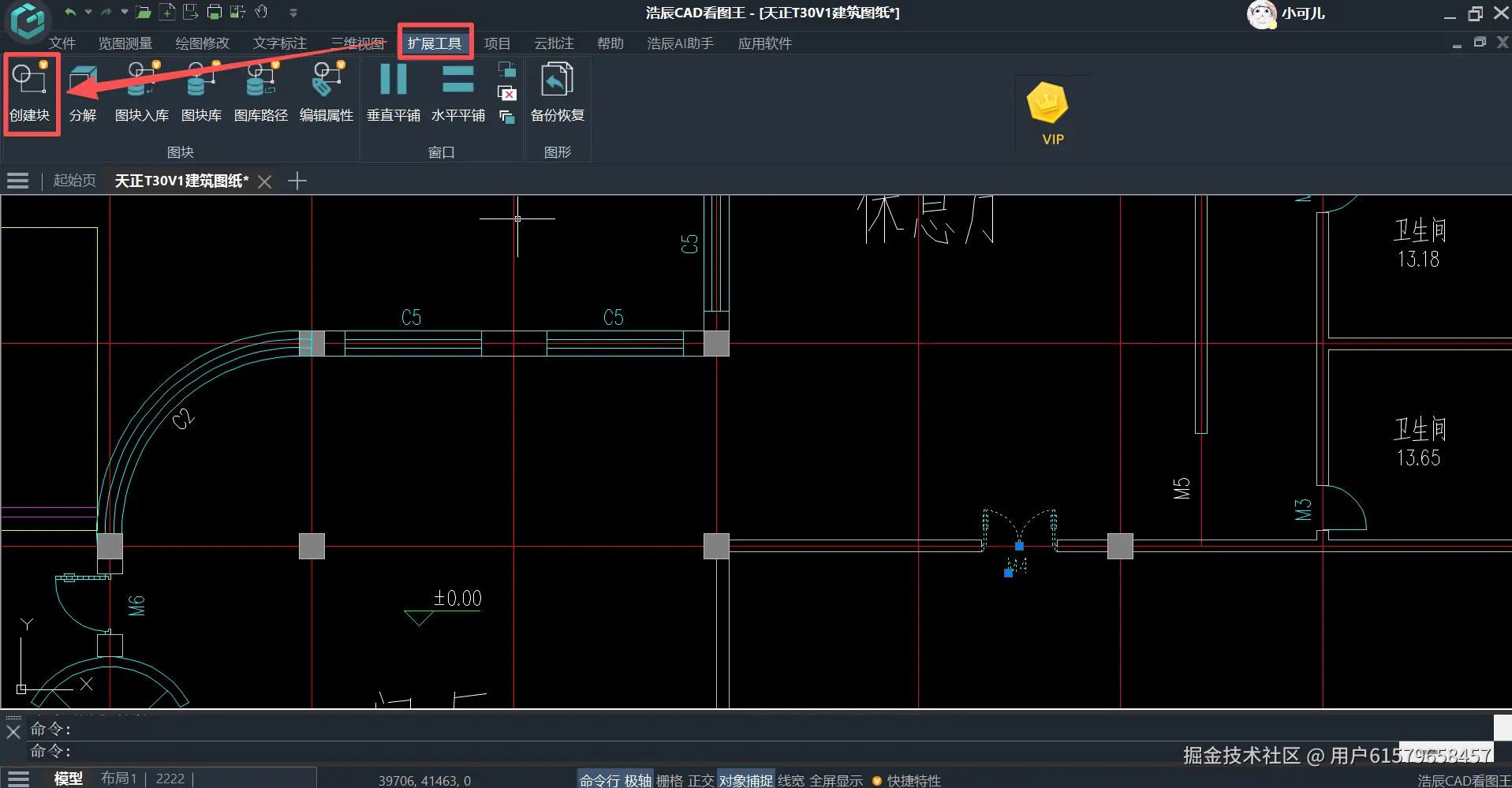

2、打开创建面板：通过【扩展工具】→【图块】→【创建块】。
3、设置参数：
名称：输入唯一标识（如“Door_M4”），便于后续检索。
基点：指定插入时的参考点（可手动输入坐标或屏幕点选），影响定位精度。
单位：根据图纸比例设置（如毫米、米）。

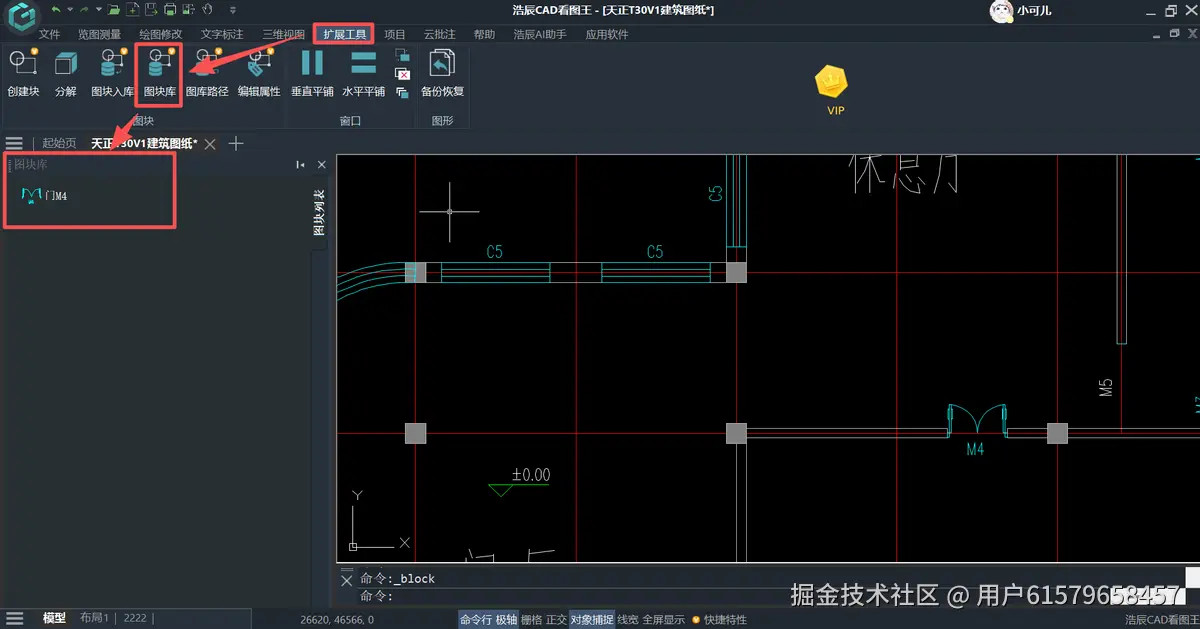

加入图块库：勾选后自动保存至本地图库，方便跨图纸调用。
4、完成创建：点击“确定”，无提示但可通过【特性】面板验证。
关键说明：
基点建议选择图形的中心或角点，便于插入时对齐。
未勾选“加入图块库”时，图块仅存在于当前图纸。
图块入库：集中管理图块，实现跨图纸复用
操作步骤：

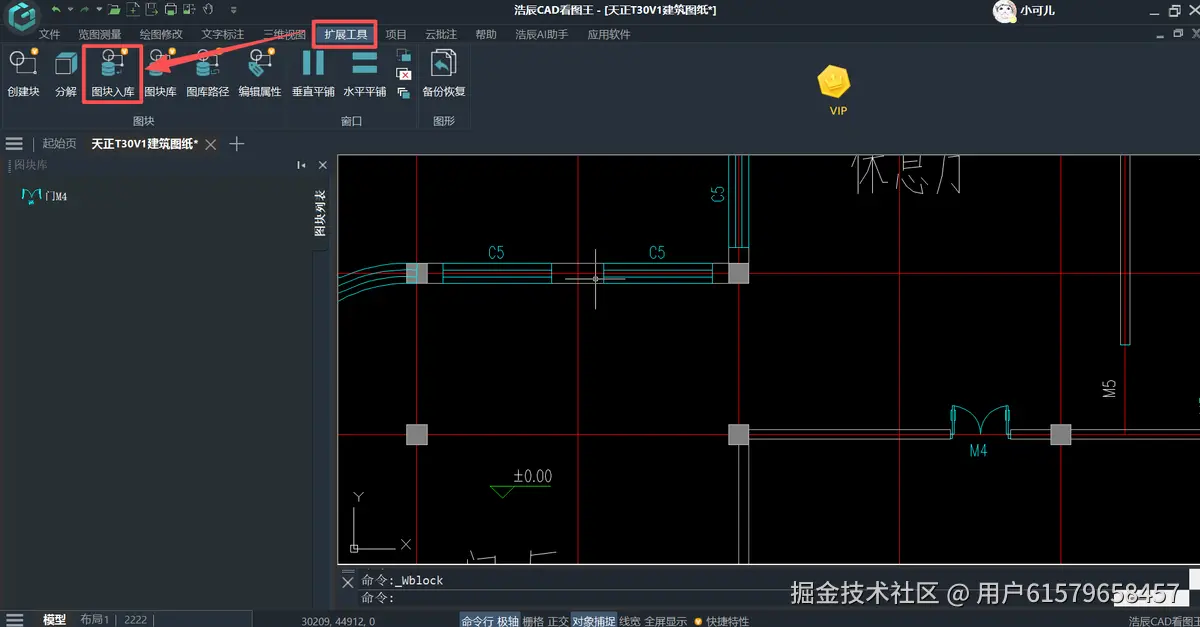

1、打开入库面板：通过【扩展工具】→【图块】→【图块入库】。

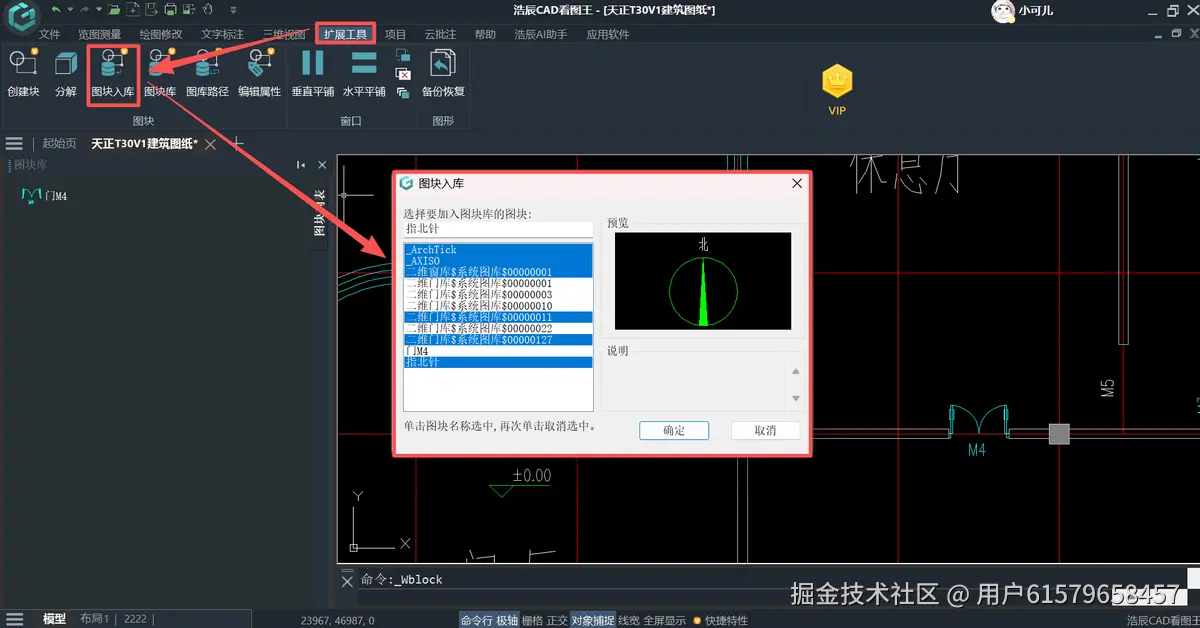

2、选择图块：从当前图纸列表中多选需入库的图块（选中呈蓝色）。
3、确认入库：点击“确定”，图块保存至本地图库路径。
关键说明：

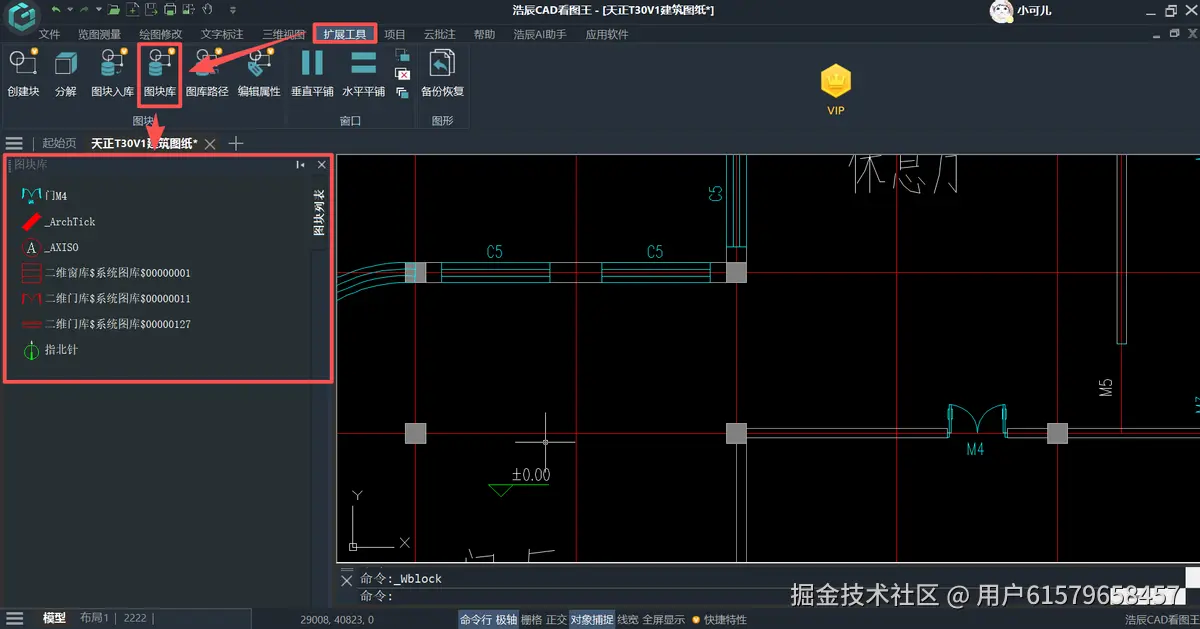

入库后图块可通过【图块库】功能插入到其他图纸。
建议定期整理图库，删除无用图块以节省空间。
三、浩辰CAD看图王：图块管理的全能助手
核心功能亮点
1、一键生成与入库：
框选图形→点击“新建图块”和“图块入库”按钮，2步完成操作，大幅简化流程。
2、智能识别优化：
自动识别线条、圆、文字等元素，优化图块结构，减少冗余数据，提升图纸性能。
3、云端同步协作：
图库支持多设备（电脑、手机、平板）实时同步，确保团队始终使用最新版本。
避免因图块更新不同步导致的版本冲突，提升协作效率。
全功能支持
1、基础操作：
创建块、分解块、编辑属性（如尺寸、文字）、调整图块比例与旋转角度。
2、高级管理：
自定义图库路径、分类标签、批量导出/导入图块，满足个性化管理需求。
3、移动端适配：
手机/平板端支持图块调用与编辑，外出办公也能高效处理图纸问题。
四、浩辰CAD看图王图块功能应用场景
1、建筑行业：
快速调用不同尺寸的门窗、家具图块，统一命名与分类，提升设计标准化水平。
2、机械制造：
管理螺栓、螺母等标准件图块，云端同步确保多人协作时版本一致。
3、现场办公：
通过移动端实时调用图块，快速修改图纸，解决现场问题。
五、操作建议与常见问题解答
1、操作建议
标准化命名：采用“类别_尺寸_编号”格式（如“Door_1200x2100_01”），便于检索与管理。
定期备份：云端图库虽安全，但建议本地备份重要图块文件，防止数据丢失。
团队协作：共享图库前统一分类规则，避免重复或冲突。
2、常见问题解答
Q：图块入库后如何插入到其他图纸？
A：通过【图块库】功能搜索名称，拖拽或双击插入，支持调整比例与旋转角度。
Q：云端同步失败怎么办？
A：检查网络连接，或手动导出图块库（.dwg格式）通过邮件/网盘共享。
Q：如何修改已入库图块的属性？
A：在图库中右键图块→【编辑属性】，或插入后通过【特性】面板调整。
六、立即体验浩辰CAD看图王
通过图块生成与入库功能，浩辰CAD看图王可显著提升绘图效率与协作质量，尤其适合建筑、机械等领域频繁使用标准图块的用户。立即下载体验，告别重复劳动与版本冲突！
