先说一个让人抓狂的场景
你有没有试过让 AI Agent 帮你画一张系统架构图？
大概是这样的：
❝
你："帮我画一张电商系统的架构图" AI："好的！我来打开 draw.io……" AI：截图→分析坐标→点击→截图→分析坐标→点击…… 五分钟后…… AI："我点错了，重来"
❞
这就像你雇了一个设计师，结果他不用鼠标，全靠蒙眼睛猜坐标点击。

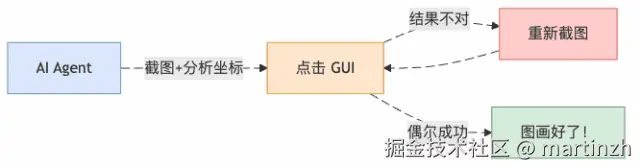

图1：传统 GUI 自动化流程，本质是在玩「蒙眼打靶」
今天介绍的 cli-anything-drawio，就是要把这个「蒙眼打靶」变成「指哪打哪」。
它到底是什么？
cli-anything-drawio 是 CLI-Anything 框架生成的一个命令行工具， 把 draw.io 的所有 GUI 操作——加图形、连箭头、改样式、导出图片—— 全部映射成了标准的 CLI 命令，输出结构化 JSON。
AI Agent 调完一条命令，立刻拿到反馈，下一条命令接着来， 就像流水线一样，不需要"截图→等待→分析→猜坐标"这套慢动作。

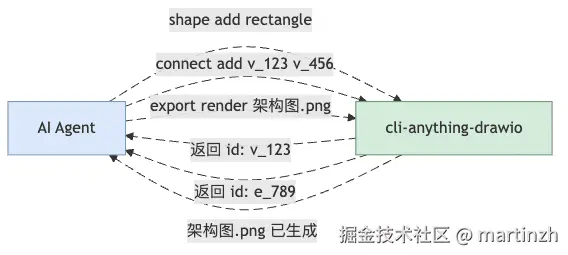

图2：CLI 模式下 Agent 的实际工作流，每步都有精确反馈
安装，一行搞定
pip install cli-anything-drawio
不需要克隆代码，不需要配置环境。装完就有 cli-anything-drawio 命令。
❝
「注意」：画图、改图不需要 draw.io 桌面版。 但如果你要导出成 PNG/PDF/SVG，需要装一下： macOS：
brew install --cask drawioLinux：snap install drawio❞
实战：让 AI 画一张电商购物流程图
我们用一个真实场景贯穿整个演示：
❝
「场景」：你是一个产品经理，需要向开发团队解释电商平台的购物流程。 以前你要自己打开 draw.io，一个一个拖图形、连箭头， 半小时能画完就算手速快的。 现在，告诉 AI 一句话，它帮你搞定。
❞
第一步：新建画布
cli-anything-drawio --json project new --width 700 --height 2000 -o 购物流程.drawio
返回：
{
"action": "new_project",
"page_size": "700x2000",
"saved_to": "购物流程.drawio"
}
画布创建好了。这里有个设计很妙：--json 参数让所有输出都是结构化 JSON， AI Agent 不用解析"人话"，直接读字段就行，省去大量 token。
第二步：加图形
draw.io 里那些图形——矩形、椭圆、菱形、圆柱——在这里都有对应的名字：
# 开始节点（椭圆）
cli-anything-drawio --json --project 购物流程.drawio \
shape add ellipse --label "开始" --x 275 --y 40 --width 150 --height 55
返回的 id 是关键，后面连线要用它：
{"id": "v_1773456936157036", "shape_type": "ellipse", "label": "开始"}
继续加其他节点（用户登录、浏览商品、加购物车……），每个都会返回一个唯一 ID。
「支持的图形类型一览：」
| 命令名 | 对应图形 | 典型用途 |
|---|---|---|
rectangle | 矩形 | 普通步骤 |
ellipse | 椭圆 | 开始/结束 |
diamond | 菱形 | 判断/分支 |
cylinder | 圆柱 | 数据库 |
rounded | 圆角矩形 | 用户操作 |
actor | 小人 | 用户角色 |
第三步：连线
# 把"开始"连到"用户登录"，用直角路由风格
cli-anything-drawio --project 购物流程.drawio \
connect add v_1773456936157036 v_1773456936238240 --style orthogonal
# 支付判断节点，分两条路
cli-anything-drawio --project 购物流程.drawio \
connect add 支付节点ID 成功节点ID --label "成功"
cli-anything-drawio --project 购物流程.drawio \
connect add 支付节点ID 失败节点ID --label "失败"
连线样式有四种，记住这两个就够用了：
orthogonal：直角折线，正式场合首选，流程图标配curved：弧线，画"失败重试"这种回头箭头不会乱穿
第四步：导出 PNG
cli-anything-drawio --project 购物流程.drawio \
export render 购物流程.png -f png --crop --scale 2 --overwrite
--crop 把空白边距裁掉，--scale 2 出 2 倍清晰度， 丢进 PPT 或者发给开发同学，效果一点不比手画差。
等等，这里有个问题
你可能会想："AI 去哪里知道节点的 x/y 坐标该怎么放？"
这是坐标管理问题，也是 CLI 方式相比直接生成 XML 的一个真实挑战。 好消息是，这个问题对 AI Agent 来说很容易解决：

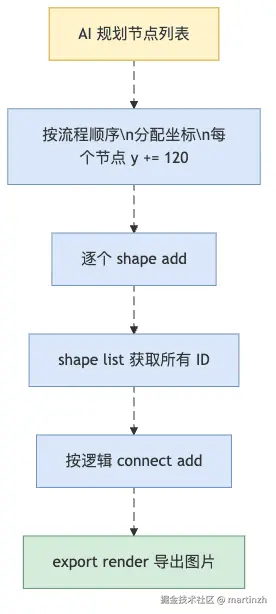

图3：AI Agent 画图的标准节奏，坐标按顺序递增，简单又可靠
垂直流程图最简单：x 固定，y 从 40 开始每步加 120。 AI 完全可以自己算，不需要人介入。
进阶：样式定制
图画好了，但全是灰色方块不够好看？ shape style 命令可以改颜色：
# 把开始/结束节点改成绿色
cli-anything-drawio --project 购物流程.drawio \
shape style v_开始ID fillColor "#d4edda"
# 把支付判断菱形改成橙色，突出重要性
cli-anything-drawio --project 购物流程.drawio \
shape style v_支付判断ID fillColor "#fff3cd"
# 加粗边框
cli-anything-drawio --project 购物流程.drawio \
shape style v_某个ID strokeWidth "2"
常用样式属性速查：
| 属性 | 含义 | 示例值 |
|---|---|---|
fillColor | 填充色 | #dae8fc（蓝）#d4edda（绿）#fff3cd（黄） |
strokeColor | 边框色 | #333333 |
fontSize | 字体大小 | 14 |
fontStyle | 字体样式 | 1=粗体 2=斜体 |
shadow | 阴影 | 1=开启 |
撤销？有的
画错了不用从头来：
cli-anything-drawio --project 购物流程.drawio session undo
最多支持 50 步撤销，底层是 XML 快照栈。 在 REPL 交互模式下直接输入 undo 也行。
它能画哪些图？
只要是 draw.io 支持的图形结构，理论上都能用 CLI 搭出来：

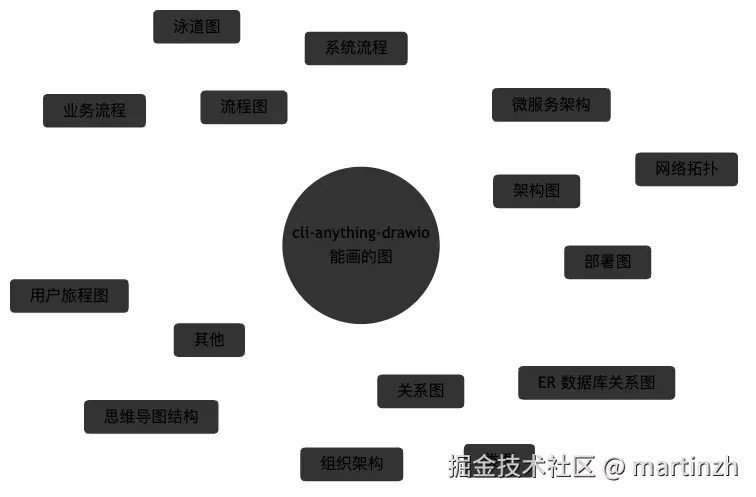

图4：CLI 能覆盖的图形类型，基本涵盖了技术团队的日常需求
唯一的限制是：「坐标要自己管，没有自动布局」。 对于 AI Agent 来说不是问题，对于手撸的人来说， 复杂图形还是在 GUI 里拖拽更省心。
回到那个产品经理的场景
用了 cli-anything-drawio 之后：
❝
你："帮我画一张电商购物流程图" AI：新建画布 → 添加 18 个节点 → 连接 17 条箭头 → 导出 PNG 「30 秒后」 AI："图已生成：购物流程.png"
❞
全程没有截图，没有坐标猜测，没有"点错了重来"。 每一步操作都有 JSON 反馈，AI 知道自己做了什么， 出了问题也能精确定位并修复。
这才是 AI 操作软件应该有的方式——「不是模拟人点鼠标，而是直接调用能力」。
总结：三句话记住它
- 「装它」：
pip install cli-anything-drawio，一行搞定 - 「用它」：
project new→shape add→shape list→connect add→export render - 「给 Agent 用」：加
--json拿结构化返回，坐标按顺序算，导出 PNG 交差
流程图不再是产品经理的噩梦，也不再是 AI Agent 的「蒙眼打靶」。
