基于Logback和OGNL的日志监控可视化系统实战

基于Logback和OGNL的日志监控可视化系统实战

在微服务架构盛行的今天，系统的可观测性变得越来越重要。传统的监控系统往往需要侵入式埋点，而通过扩展日志组件进行无侵入式监控数据采集，则是一种优雅的解决方案。本文将详细介绍如何通过扩展Logback日志组件，结合OGNL表达式引擎，实现一个灵活、强大的日志监控可视化系统。

一、为什么需要日志监控可视化？

1.1 传统监控方案的痛点

在实际的生产环境中，我们经常面临以下问题：

• 侵入性埋点：传统监控需要在业务代码中埋点，增加代码维护成本
• 数据采集不灵活：监控指标一旦定义，修改需要重新发布代码
• 日志与监控割裂：日志数据和监控数据分离，难以关联分析
• 可视化复杂度高：需要集成多个监控工具，学习成本高

1.2 日志监控的优势

通过扩展日志组件进行监控，可以带来以下优势：

• 零侵入：利用现有日志框架，无需修改业务代码
• 灵活配置：通过OGNL表达式动态定义监控指标
• 统一数据源：日志和监控使用同一数据源，便于关联分析
• 轻量级：不依赖复杂的中间件，资源占用小

二、系统架构设计

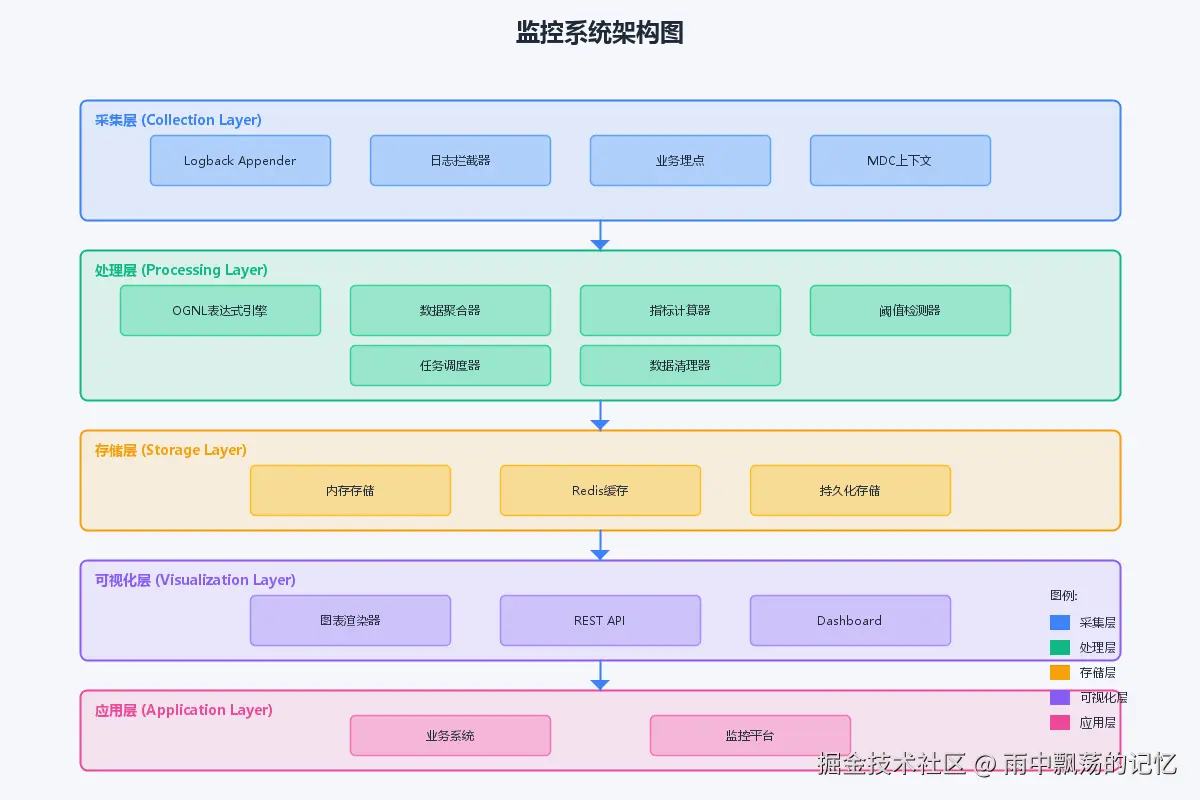

2.1 整体架构

本监控系统采用分层架构设计，包括以下几层：

采集层：通过自定义Logback Appender拦截日志事件，将日志转换为结构化数据。

处理层：使用OGNL表达式引擎解析日志内容，提取业务指标并进行聚合计算。

存储层：采用内存存储（可扩展至Redis/MySQL），支持时间窗口数据保留。

可视化层：提供REST API，支持多种图表类型的时间序列数据渲染。

应用层：业务系统和监控平台通过API获取监控数据并展示。

2.2 核心组件

系统由以下核心组件构成：

1. MonitorAppender：自定义Logback Appender，负责日志采集
2. OgnlExpressionService：OGNL表达式引擎，负责指标计算
3. MonitorService：监控服务核心，负责数据聚合与存储
4. VisualizationService：可视化服务，负责图表数据生成

三、Logback扩展机制

3.1 Logback Appender基础

Logback是Java生态中最流行的日志框架之一，其强大的扩展机制允许我们通过自定义Appender来处理日志事件。

Appender是Logback中负责将日志事件输出到特定目标的组件。我们可以通过继承UnsynchronizedAppenderBase来实现自定义Appender：

package com.example.monitor.logback;

import ch.qos.logback.classic.spi.ILoggingEvent;
import ch.qos.logback.core.UnsynchronizedAppenderBase;
import com.alibaba.fastjson2.JSON;
import com.example.monitor.entity.LogEvent;
import com.example.monitor.service.MonitorService;
import lombok.Data;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;

import java.net.InetAddress;
import java.time.Instant;
import java.time.LocalDateTime;
import java.time.ZoneId;
import java.util.HashMap;
import java.util.Map;
import java.util.UUID;
import java.util.concurrent.ExecutorService;
import java.util.concurrent.Executors;

/**
 * 自定义Logback Appender - 上报日志到监控系统
 *
 */
@Data
public class MonitorAppender extends UnsynchronizedAppenderBase<ILoggingEvent> {

    private static final Logger logger = LoggerFactory.getLogger(MonitorAppender.class);

    /**
     * 监控服务
     */
    private MonitorService monitorService;

    /**
     * 是否启用
     */
    private boolean enabled = true;

    /**
     * 应用名称
     */
    private String appName = "default";

    /**
     * 环境
     */
    private String environment = "prod";

    /**
     * 异步执行器
     */
    private ExecutorService executorService;

    /**
     * 批量发送大小
     */
    private int batchSize = 100;

    /**
     * 主机名
     */
    private String hostName;

    @Override
    public void start() {
        if (enabled) {
            try {
                hostName = InetAddress.getLocalHost().getHostName();
                executorService = Executors.newSingleThreadExecutor(r -> {
                    Thread thread = new Thread(r, "monitor-appender");
                    thread.setDaemon(true);
                    return thread;
                });
                addInfo("MonitorAppender启动成功 - 应用: " + appName + ", 环境: " + environment);
                super.start();
            } catch (Exception e) {
                addError("MonitorAppender启动失败", e);
            }
        } else {
            addInfo("MonitorAppender未启用");
        }
    }

    @Override
    public void stop() {
        if (executorService != null) {
            executorService.shutdown();
        }
        super.stop();
    }

    @Override
    protected void append(ILoggingEvent event) {
        if (!isStarted() || !enabled) {
            return;
        }

        try {
            LogEvent logEvent = convertToLogEvent(event);
            // 异步发送，避免影响业务性能
            executorService.submit(() -> {
                try {
                    if (monitorService != null) {
                        monitorService.collectLog(logEvent);
                    }
                } catch (Exception e) {
                    logger.warn("发送日志到监控服务失败: {}", e.getMessage());
                }
            });
        } catch (Exception e) {
            addError("转换日志事件失败", e);
        }
    }

    /**
     * 转换Logback事件到自定义日志事件
     */
    private LogEvent convertToLogEvent(ILoggingEvent event) {
        LogEvent logEvent = new LogEvent();
        logEvent.setId(UUID.randomUUID().toString());
        logEvent.setLevel(event.getLevel().toString());
        logEvent.setLoggerName(event.getLoggerName());
        logEvent.setMessage(event.getFormattedMessage());
        logEvent.setThreadName(event.getThreadName());
        logEvent.setTimestamp(LocalDateTime.ofInstant(
                Instant.ofEpochMilli(event.getTimeStamp()),
                ZoneId.systemDefault()
        ));
        logEvent.setAppName(appName);
        logEvent.setHostName(hostName);

        // 获取MDC数据
        Map<String, String> mdcMap = event.getMDCPropertyMap();
        if (mdcMap != null && !mdcMap.isEmpty()) {
            logEvent.setMdcMap(new HashMap<>(mdcMap));
            // 提取traceId
            logEvent.setTraceId(mdcMap.get("traceId"));
            if (logEvent.getTraceId() == null) {
                logEvent.setTraceId(mdcMap.get("spanId"));
            }
        }

        // 提取异常信息
        if (event.getThrowableProxy() != null) {
            logEvent.setThrowable(event.getThrowableProxy().getMessage());
        }

        // 提取业务数据（从MDC或消息中解析JSON）
        extractBusinessData(logEvent, event);

        return logEvent;
    }

    /**
     * 从日志中提取业务数据
     */
    private void extractBusinessData(LogEvent logEvent, ILoggingEvent event) {
        Map<String, Object> businessData = new HashMap<>();

        // 从MDC中提取
        if (logEvent.getMdcMap() != null) {
            for (Map.Entry<String, String> entry : logEvent.getMdcMap().entrySet()) {
                if (entry.getKey().startsWith("biz.")) {
                    businessData.put(entry.getKey().substring(4), entry.getValue());
                }
            }
        }

        // 尝试从消息中解析JSON
        String message = event.getFormattedMessage();
        if (message != null && message.contains("{")) {
            try {
                int start = message.indexOf("{");
                int end = message.lastIndexOf("}") + 1;
                String jsonStr = message.substring(start, end);
                Map<String, Object> jsonData = JSON.parseObject(jsonStr, Map.class);
                businessData.putAll(jsonData);
            } catch (Exception e) {
                // 忽略解析错误
            }
        }

        if (!businessData.isEmpty()) {
            logEvent.setBusinessData(businessData);
        }
    }


}

3.2 异步采集设计

为了避免日志采集影响业务性能，我们采用异步采集机制：

1. 使用独立的单线程ExecutorService处理日志上报
2. 设置守护线程，避免阻塞JVM关闭
3. 采集失败时记录警告，不影响业务流程

四、OGNL表达式引擎

4.1 为什么选择OGNL？

OGNL（Object-Graph Navigation Language）是一种强大的表达式语言，具有以下优势：

• 表达式灵活：支持复杂的对象属性导航和方法调用
• 上下文绑定：可以将日志事件作为上下文变量
• 内置函数：支持自定义函数扩展
• 性能优良：表达式编译后执行效率高

4.2 OGNL表达式示例

以下是一些典型的OGNL表达式示例：

// 判断日志级别
level == 'ERROR' ? 1 : 0

// 提取MDC中的traceId
mdcMap.get('traceId')

// 从业务数据中提取金额
businessData.get('amount') != null ? businessData.get('amount') : 0

// 计算响应时间统计
businessData.get('responseTime') > 1000 ? 1 : 0

// 条件判断
businessData.get('status') == 'success' ? 1 : 0

4.3 内置函数扩展

系统内置了以下OGNL函数：

函数名	说明	示例
sum(values)	求和	sum(list)
avg(values)	平均值	avg(list)
max(values)	最大值	max(list)
min(values)	最小值	min(list)
count(values)	计数	count(list)
duration(start, end)	时长计算	duration(start, end)
rate(count, time)	速率计算	rate(100, 60)

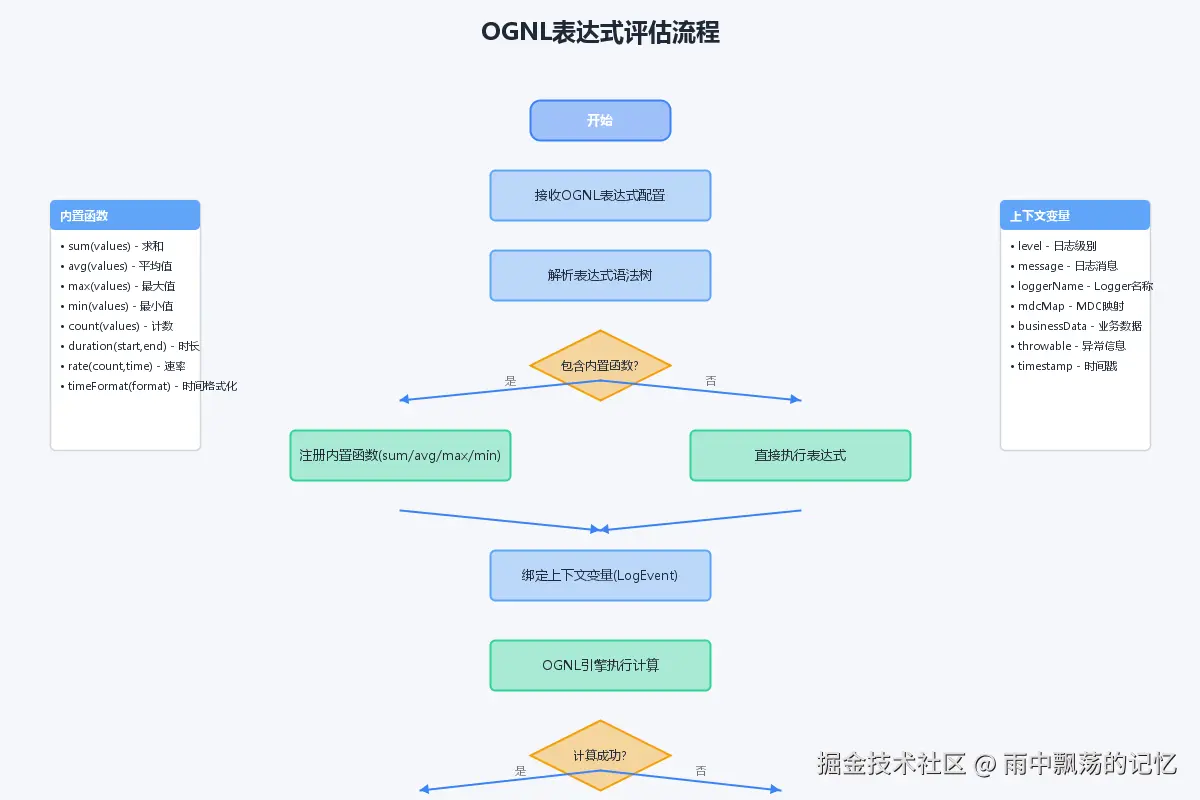

4.4 OGNL评估流程

OGNL表达式的评估流程包括以下步骤：

1. 接收表达式：从配置中获取OGNL表达式
2. 解析语法树：将表达式解析为可执行的语法树
3. 注册内置函数：注册sum、avg等内置函数到OGNL上下文
4. 绑定上下文变量：将LogEvent对象作为根对象
5. 执行计算：OGNL引擎执行表达式计算
6. 返回结果：返回计算结果或默认值

五、核心实现

5.1 日志事件模型

我们定义了LogEvent实体来封装日志数据：

package com.example.monitor.entity;

import lombok.Data;
import java.time.LocalDateTime;
import java.util.List;

/**
 * 指标配置实体类
 *
 */
@Data
public class MetricConfig {

    /**
     * 配置ID
     */
    private Long id;

    /**
     * 指标名称
     */
    private String name;

    /**
     * 指标编码
     */
    private String code;

    /**
     * OGNL表达式
     */
    private String expression;

    /**
     * 指标类型
     * COUNTER-计数器
     * GAUGE-仪表盘
     * TIMING-计时器
     */
    private String type;

    /**
     * 聚合方式
     * SUM/COUNT/AVG/MAX/MIN
     */
    private String aggregation;

    /**
     * 时间窗口（秒）
     */
    private Integer timeWindow;

    /**
     * 标签配置
     */
    private List<String> tagKeys;

    /**
     * 描述
     */
    private String description;

    /**
     * 是否启用
     */
    private Boolean enabled;

    /**
     * 阈值配置
     */
    private ThresholdConfig thresholdConfig;

    /**
     * 创建时间
     */
    private LocalDateTime createTime;

    /**
     * 更新时间
     */
    private LocalDateTime updateTime;

    /**
     * 阈值配置内部类
     */
    @Data
    public static class ThresholdConfig {
        /**
         * 警告阈值
         */
        private Double warning;

        /**
         * 严重阈值
         */
        private Double critical;

        /**
         * 阈值类型
         * GREATER_THAN-大于
         * LESS_THAN-小于
         * EQUAL-等于
         */
        private String type;
    }
}

5.2 指标配置模型

指标配置决定了如何从日志中提取监控数据：

public class MetricConfig {
    private Long id;
    private String name;            // 指标名称
    private String code;            // 指标编码
    private String expression;      // OGNL表达式
    private String type;            // 类型：COUNTER/GAUGE/TIMING
    private String aggregation;     // 聚合方式：SUM/AVG/MAX/MIN/COUNT
    private Integer timeWindow;     // 时间窗口（秒）
    private ThresholdConfig thresholdConfig; // 阈值配置
    private Boolean enabled;
}

5.3 指标类型说明

系统支持三种指标类型：

• COUNTER（计数器）：只增不减的指标，如请求次数、错误次数
• GAUGE（仪表盘）：可增可减的指标，如当前在线数、内存使用率
• TIMING（计时器）：记录耗时的指标，如响应时间、处理时长

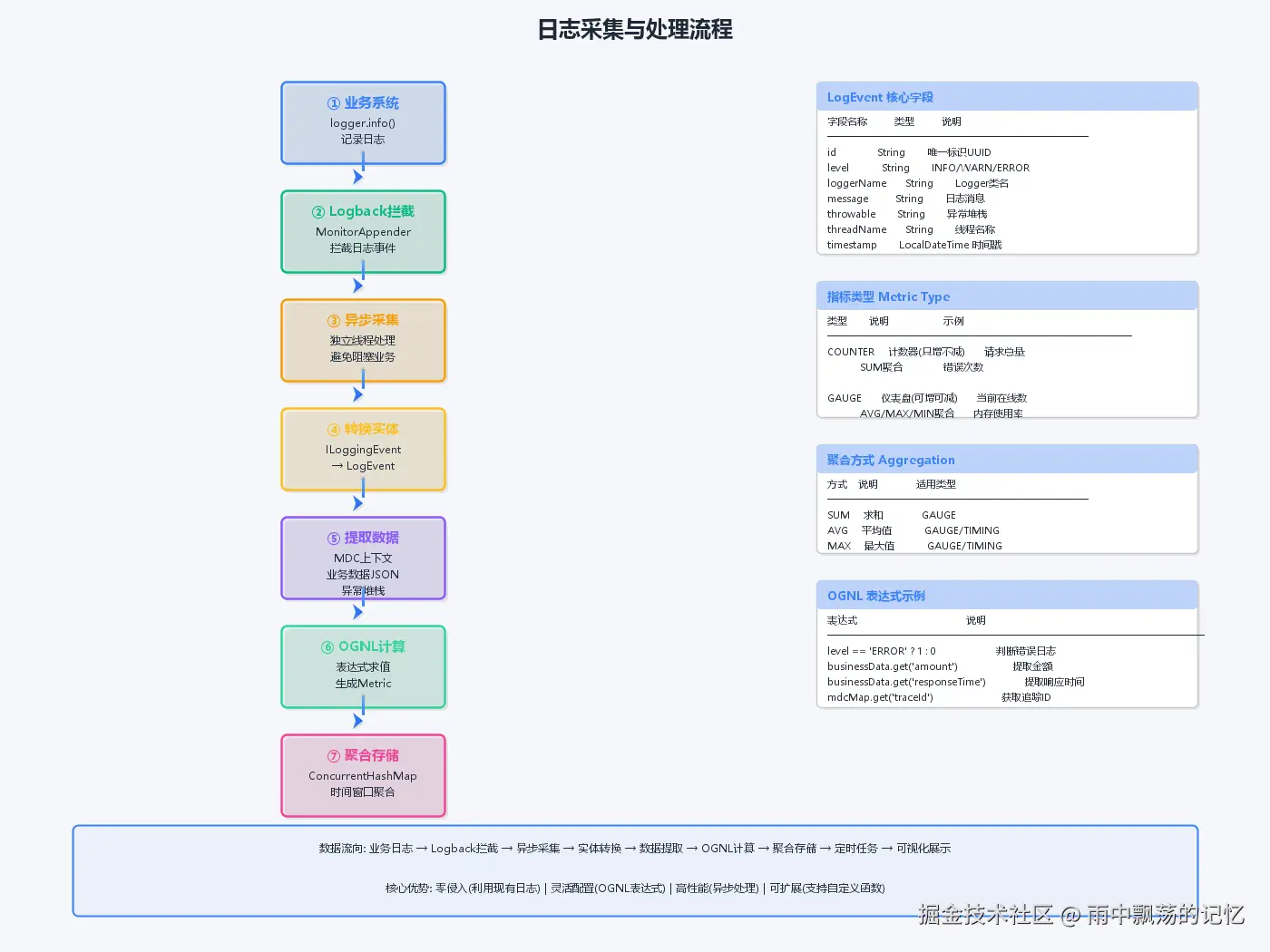

5.4 日志采集流程

完整的日志采集流程如下：

1. 业务系统记录日志：使用slf4j记录业务日志
2. Logback拦截：MonitorAppender拦截所有日志事件
3. 异步采集：使用独立线程处理日志，避免阻塞业务
4. 转换LogEvent：将ILoggingEvent转换为自定义LogEvent实体
5. MDC提取：提取MDC中的traceId、userId等上下文信息
6. 业务数据解析：从日志消息中解析JSON格式的业务数据
7. OGNL计算：根据指标配置执行OGNL表达式计算
8. 聚合存储：将计算结果存储到内存队列
9. 定时聚合：定时执行聚合计算，生成统计指标
10. 指标存储：将聚合后的指标持久化存储

六、可视化渲染

6.1 支持的图表类型

系统支持以下图表类型的数据生成：

图表类型	适用场景	数据结构
时间序列图	趋势分析	labels[], values[], statistics, trend
仪表盘图	实时状态	value, min, max, status
饼图	分布统计	labels[], values[], colors[], percentages[]
热力图	多维分析	xAxis[], yAxis[], data[][]

6.2 时间序列数据生成

时间序列图是最常用的监控图表，用于展示指标随时间的变化趋势：

/**
     * 生成时间序列图表数据
     */
    public Map<String, Object> generateTimeSeriesData(String metricName, List<Metric> metrics, int points) {
        Map<String, Object> chartData = new HashMap<>();

        // 生成时间轴标签
        List<String> labels = metrics.stream()
                .skip(Math.max(0, metrics.size() - points))
                .map(m -> m.getTimestamp().format(DateTimeFormatter.ofPattern("HH:mm:ss")))
                .collect(Collectors.toList());

        // 生成数值序列
        List<Double> values = metrics.stream()
                .skip(Math.max(0, metrics.size() - points))
                .map(Metric::getValue)
                .collect(Collectors.toList());

        // 计算统计信息
        double max = values.stream().mapToDouble(Double::doubleValue).max().orElse(0);
        double min = values.stream().mapToDouble(Double::doubleValue).min().orElse(0);
        double avg = values.stream().mapToDouble(Double::doubleValue).average().orElse(0);

        // 构建图表数据
        chartData.put("labels", labels);
        chartData.put("values", values);
        chartData.put("metricName", metricName);

        Map<String, Object> stats = new HashMap<>();
        stats.put("max", round(max, 2));
        stats.put("min", round(min, 2));
        stats.put("avg", round(avg, 2));
        stats.put("count", values.size());
        chartData.put("statistics", stats);

        // 生成趋势分析
        String trend = analyzeTrend(values);
        chartData.put("trend", trend);

        return chartData;
    }

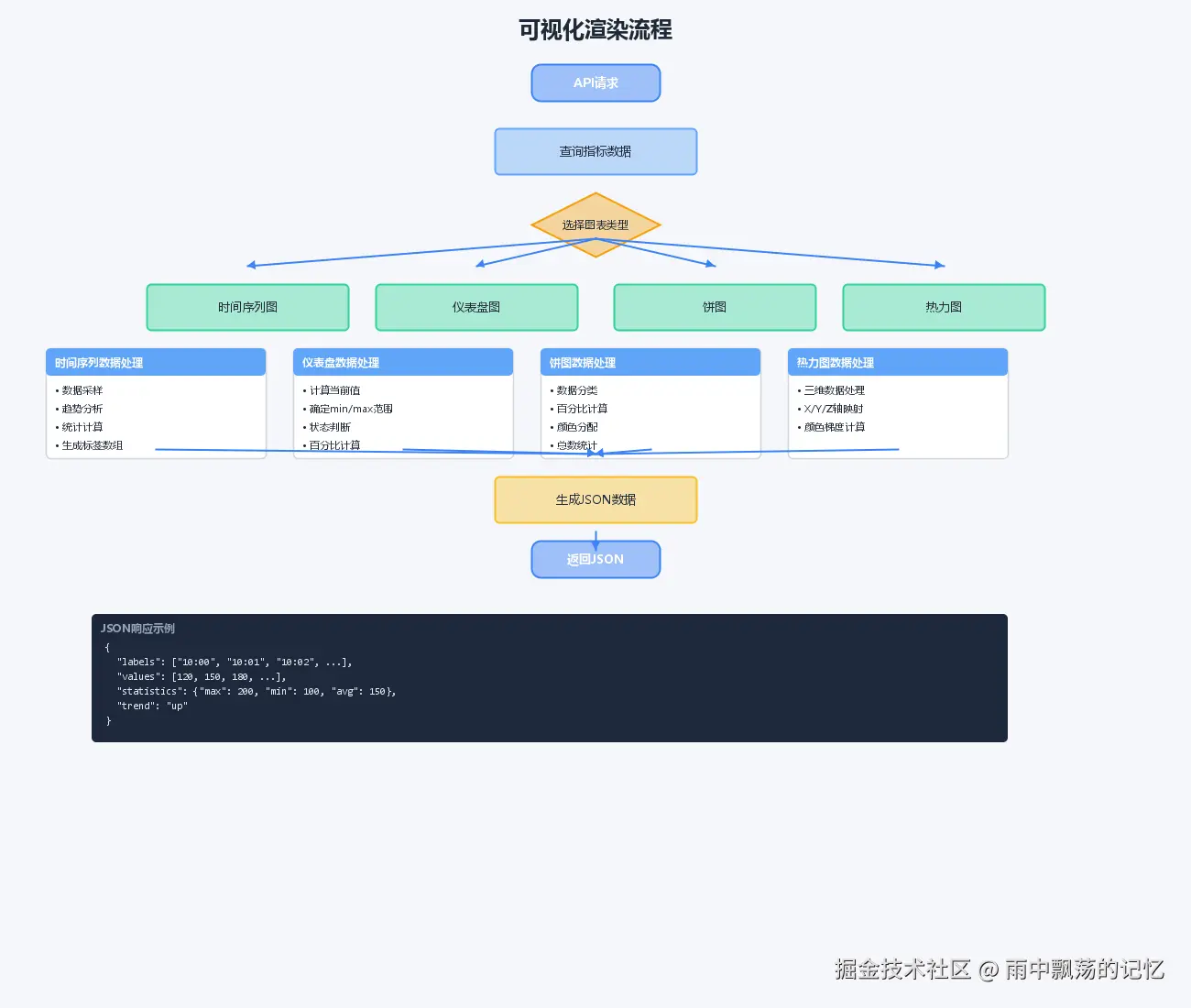

6.3 可视化渲染流程

6.4 趋势分析算法

系统使用线性回归算法分析指标趋势：

private String analyzeTrend(List<Double> values) {
    int n = values.size();
    double sumX = 0, sumY = 0, sumXY = 0, sumXX = 0;

    for (int i = 0; i < n; i++) {
        sumX += i;
        sumY += values.get(i);
        sumXY += i * values.get(i);
        sumXX += i * i;
    }

    double slope = (n * sumXY - sumX * sumY) / (n * sumXX - sumX * sumX);
    double avg = sumY / n;

    if (slope > avg * 0.1) return "up";
    else if (slope < -avg * 0.1) return "down";
    else return "stable";
}

七、系统交互流程

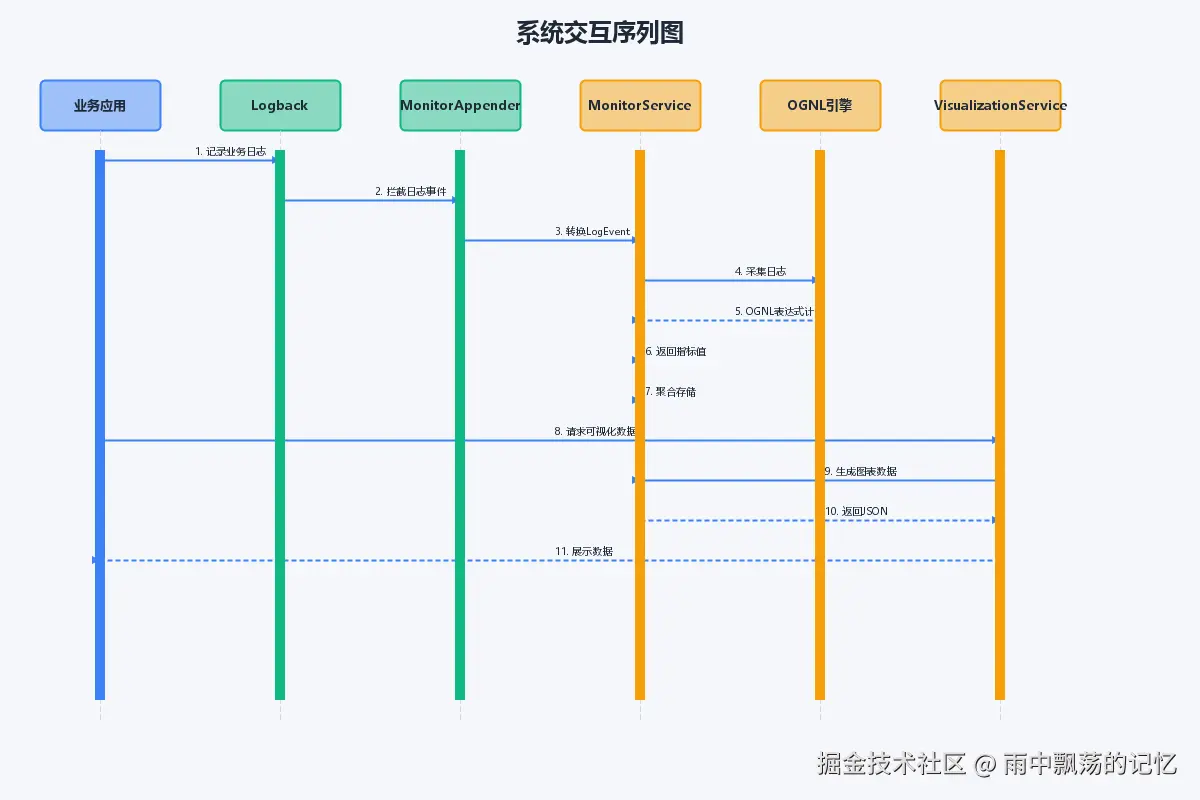

7.1 序列图

系统各组件之间的交互关系如下：

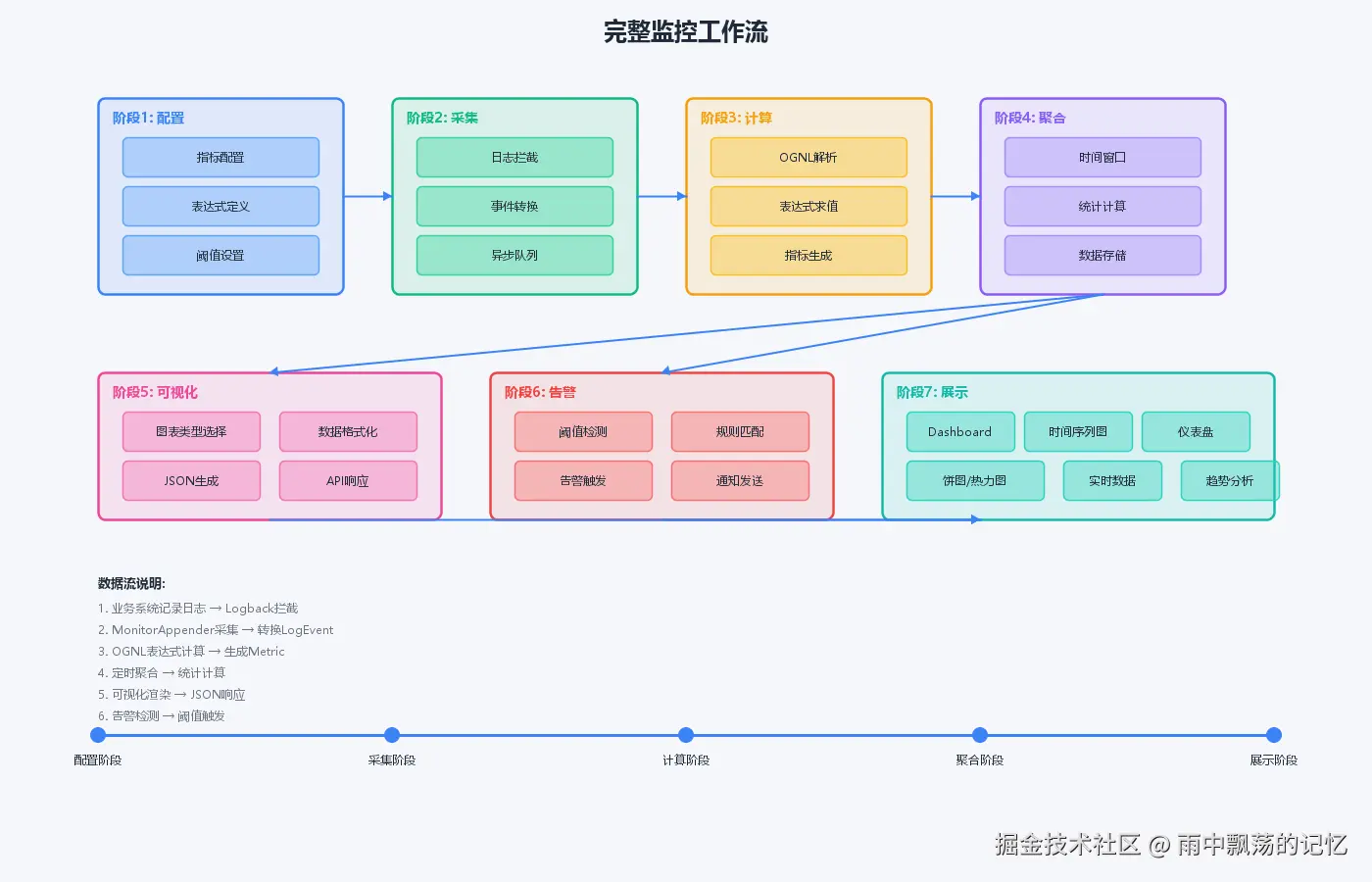

7.2 完整工作流

从配置到展示的完整监控工作流：

八、数据流转详解

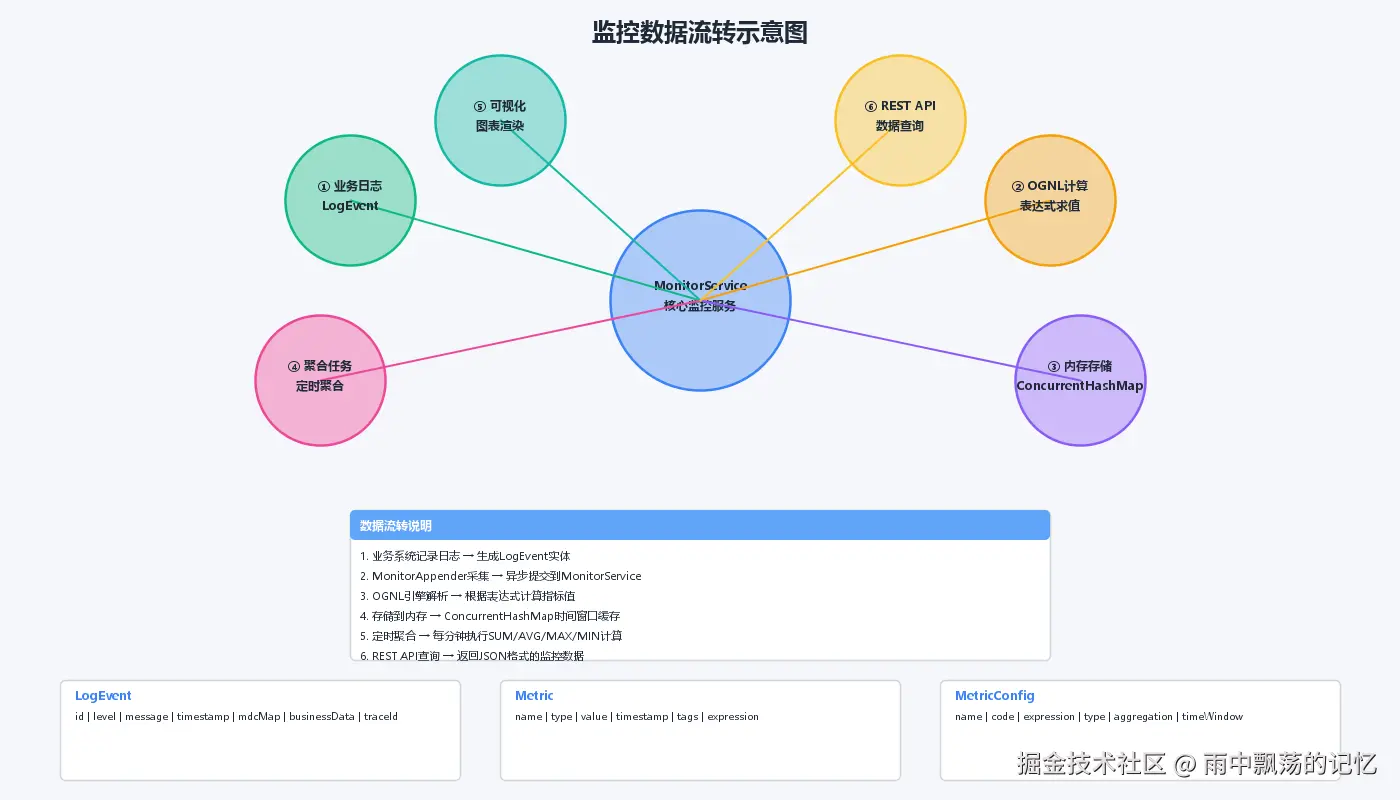

8.1 数据流转示意图

8.2 数据结构说明

LogEvent：日志事件实体，包含完整的日志信息和上下文数据

Metric：指标数据实体，记录单个指标值和时间戳

MetricConfig：指标配置实体，定义指标的计算规则和聚合方式

九、生产实践

9.1 典型应用场景

场景一：API响应时间监控

<!-- logback-spring.xml -->
<appender name="MONITOR" class="com.example.monitor.logback.MonitorAppender">
    <appName>payment-service</appName>
    <enabled>true</enabled>
</appender>

// 业务代码
@Component
public class PaymentService {
    private static final Logger logger = LoggerFactory.getLogger(PaymentService.class);

    public PaymentResult process(PaymentRequest request) {
        long startTime = System.currentTimeMillis();
        try {
            // 业务处理
            return doProcess(request);
        } finally {
            long responseTime = System.currentTimeMillis() - startTime;
            MDC.put("biz.responseTime", String.valueOf(responseTime));
            logger.info("支付处理完成: responseTime={}ms", responseTime);
            MDC.remove("biz.responseTime");
        }
    }
}

// 指标配置
MetricConfig config = new MetricConfig();
config.setName("payment.response_time");
config.setExpression("businessData.get('responseTime')");
config.setType("TIMING");
config.setAggregation("AVG");
config.setTimeWindow(60);

场景二：业务量统计

// 订单服务
logger.info("订单创建: orderId={}, amount={}", orderId, amount);

// 指标配置
MetricConfig config = new MetricConfig();
config.setName("order.total_amount");
config.setExpression("businessData.get('amount')");
config.setType("GAUGE");
config.setAggregation("SUM");
config.setTimeWindow(300);

场景三：错误率监控

// 指标配置
MetricConfig config = new MetricConfig();
config.setName("app.error_rate");
config.setExpression("level == 'ERROR' ? 1 : 0");
config.setType("GAUGE");
config.setAggregation("AVG");
config.setTimeWindow(60);

9.2 配置最佳实践

1. 合理设置时间窗口：根据业务特点设置合适的时间窗口，避免数据量过大
2. 使用MDC传递上下文：利用MDC传递traceId、userId等关键信息
3. 避免复杂表达式：复杂的OGNL表达式会影响性能，建议预处理数据
4. 定期清理过期数据：设置数据保留策略，避免内存溢出

9.3 性能优化建议

1. 异步采集：使用独立线程进行日志上报，避免阻塞业务
2. 批量发送：积累一定量数据后再发送，减少网络开销
3. 本地缓存：热点指标数据可以缓存在本地，减少计算开销
4. 采样策略：对于高并发场景，可以采用采样策略减少数据量

十、扩展与集成

10.1 持久化存储扩展

当前实现使用内存存储，生产环境建议扩展为Redis或MySQL：

// Redis存储扩展示例
public class RedisMetricStorage implements MetricStorage {
    @Autowired
    private RedisTemplate<String, Metric> redisTemplate;

    public void store(Metric metric) {
        String key = "metric:" + metric.getName();
        redisTemplate.opsForList().rightPush(key, metric);
        redisTemplate.expire(key, 1, TimeUnit.HOURS);
    }
}

10.2 告警集成

可以集成钉钉、企业微信等告警通道：

public class AlertService {
    public void checkAndAlert(Metric metric, MetricConfig config) {
        if (metric.getValue() > config.getThresholdConfig().getCritical()) {
            sendAlert("告警：指标 " + metric.getName() + " 超过阈值");
        }
    }
}

十一、总结

本文详细介绍了一个基于Logback和OGNL的日志监控可视化系统的设计与实现。通过扩展Logback日志组件，我们实现了一种零侵入、灵活配置的监控数据采集方案。OGNL表达式的引入使得指标定义变得极其灵活，而完善的可视化渲染能力则让监控数据一目了然。
