3.iOS 布局系统：AutoLayout

本文为 iOS 布局系统系列文章，分为三部分：

1.iOS 布局系统：概览

2.iOS 布局系统：布局原理

3.iOS 布局系统：AutoLayout

在前两篇文章中，我们了解了 iOS 布局系统的基础概念和布局执行机制：

• 每个视图最终都会被计算成一个 frame
• 布局是一个沿视图树自低向上的动态传递过程
• UIKit 提供了 layoutSubviews()、setNeedsLayout()、layoutIfNeeded() 等 API 来管理布局生命周期

但是，当界面复杂起来，仅靠手动计算 frame 很容易出错，代码也变得难以维护。

Auto Layout 通过 约束（NSLayoutConstraint） 来描述视图之间的关系，而不是直接指定坐标。

从系统视角看，Auto Layout 的完整执行流程可以被高度抽象为四个阶段：

 约束创建 → 激活约束 → 系统求解 → 计算 frame

它的核心思想是：

• 关系（Relation） ：等于、≥、≤
• 属性（Attribute） ：宽度、高度、中心点、边距等
• 优先级（Priority） ：权重，影响系统如何在冲突约束中做选择
• 乘数与常量（Multiplier & Constant） ：用于比例布局或偏移

例如，想让一个按钮永远在父视图中心：

 button.translatesAutoresizingMaskIntoConstraints = false
 NSLayoutConstraint.activate([
     button.centerXAnchor.constraint(equalTo: view.centerXAnchor),
     button.centerYAnchor.constraint(equalTo: view.centerYAnchor),
     button.widthAnchor.constraint(equalToConstant: 100),
     button.heightAnchor.constraint(equalToConstant: 50)
 ])

可以看到，Auto Layout 的优点是：

• 自动适应屏幕旋转或父视图大小变化
• 支持复杂的多视图关系
• 有优先级可以解决冲突

但是原生 Auto Layout 的缺点也很明显：

• 代码冗长，尤其是多视图布局
• 可读性不高，维护成本高
• 需要手动处理 translatesAutoresizingMaskIntoConstraints

为了让 Auto Layout 更简洁、可读、易维护，社区提供了 SnapKit。它是一个基于 Swift 的 DSL（领域专用语言）库，让你用链式语法快速定义约束：

 button.snp.makeConstraints { make in
     make.center.equalToSuperview()      // 中心对齐
     make.width.height.equalTo(100)      // 固定宽高
 }

SnapKit 的出现，极大降低了 Auto Layout 的使用成本，但它并没有改变 Auto Layout 的工作机制。

无论使用原生 API 还是 SnapKit，系统最终接收到的，仍然是一组 NSLayoutConstraint。

换句话说：SnapKit 解决的是“怎么写约束更舒服”，而不是“约束是怎么被系统理解的”。

那么问题来了：

• 一条约束，在系统层面是如何被“描述”的？
• Auto Layout 是如何保证约束的类型安全？
• 为什么 width 不能和 centerX 建立约束？

Apple 给出了答案 —— NSLayoutAnchor。

一、NSLayoutAnchor 约束描述

在 iOS 9.0 之后，Apple 提供了 NSLayoutAnchor API，使得 Auto Layout 约束的创建更加简洁和类型安全。它通过 锚点（Anchor） 的方式，让开发者无需手写繁琐的 NSLayoutConstraint(item:attribute:...)。

创建约束，有三层要素：

1. Anchor（锚点） ： 谁和谁建立约束
2. Relation（关系） ： = / ≥ / ≤
3. Parameters（条件） ：constant、multiplier、priority

可以类比公式：

 constraint = Anchor + Relation + Parameters

1. 约束锚点

Anchor 是 布局参考点，不参与计算，只描述约束关系。每个 UIView 都提供了一组与自身位置和尺寸相关的 锚点属性：

 extension UIView {
     open var leadingAnchor: NSLayoutXAxisAnchor { get }
     open var trailingAnchor: NSLayoutXAxisAnchor { get }
     open var leftAnchor: NSLayoutXAxisAnchor { get }
     open var rightAnchor: NSLayoutXAxisAnchor { get }
     open var topAnchor: NSLayoutYAxisAnchor { get }
     open var bottomAnchor: NSLayoutYAxisAnchor { get }
     open var widthAnchor: NSLayoutDimension { get }
     open var heightAnchor: NSLayoutDimension { get }
     open var centerXAnchor: NSLayoutXAxisAnchor { get }
     open var centerYAnchor: NSLayoutYAxisAnchor { get }
     open var firstBaselineAnchor: NSLayoutYAxisAnchor { get }
     open var lastBaselineAnchor: NSLayoutYAxisAnchor { get }
 }

这些 Anchor 可以按方向和用途分为几类：

 UIView
 ├─ X 轴锚点 (NSLayoutXAxisAnchor)
 │ ├─ leadingAnchor
 │ ├─ trailingAnchor
 │ ├─ leftAnchor
 │ ├─ rightAnchor
 │ └─ centerXAnchor
 ├─ Y 轴锚点 (NSLayoutYAxisAnchor)
 │ ├─ topAnchor
 │ ├─ bottomAnchor
 │ ├─ centerYAnchor
 │ ├─ firstBaselineAnchor
 │ └─ lastBaselineAnchor
 └─ 尺寸锚点 (NSLayoutDimension)
    ├─ widthAnchor
    └─ heightAnchor

这些 Anchor 具有共同的父类：NSLayoutAnchor

 open class NSLayoutXAxisAnchor : NSLayoutAnchor<NSLayoutXAxisAnchor> { }
 open class NSLayoutYAxisAnchor : NSLayoutAnchor<NSLayoutYAxisAnchor> { }
 open class NSLayoutDimension : NSLayoutAnchor<NSLayoutDimension> { }

1.1 leading / trailing 与 left / right 的区别

在大多数布局场景中，我们通常用 leadingAnchor 和 trailingAnchor 来代替 leftAnchor 和 rightAnchor。

它们的区别在于：

• 在从右到左的语言环境（如阿拉伯语、希伯来语）中：

  • leadingAnchor 实际代表右边
  • trailingAnchor 实际代表左边

• 在从左到右的语言环境（如中文、英文）中：

  • leading == left
  • trailing == right

使用 leading 和 trailing 可以让布局自动适配不同语言环境，而不用额外处理左右边界。

1.2 firstBaseline / lastBaseline

这两个 Anchor 比较特殊：

• firstBaselineAnchor：文本组件的 第一行 基线
• lastBaselineAnchor：文本组件的 最后一行 基线

它们主要用于多行文本或 label 的垂直对齐场景。如果对这两个概念不太熟悉，可以先忽略，常用的布局一般不会直接用到。

2. 约束关系

Anchor 之间可以建立三类数学关系：

方法	描述	示例
equalTo	相等	viewA.leadingAnchor.constraint(equalTo: viewB.leadingAnchor)
greaterThanOrEqualTo	大于等于	viewA.leadingAnchor.constraint(greaterThanOrEqualTo: viewB.trailingAnchor)
lessThanOrEqualTo	小于等于	viewA.trailingAnchor.constraint(lessThanOrEqualTo: container.trailingAnchor)

 open class NSLayoutAnchor<AnchorType> : NSObject, NSCopying, NSCoding where AnchorType : AnyObject {
     open func constraint(equalTo anchor: NSLayoutAnchor<AnchorType>) -> NSLayoutConstraint
     open func constraint(greaterThanOrEqualTo anchor: NSLayoutAnchor<AnchorType>) -> NSLayoutConstraint
     open func constraint(lessThanOrEqualTo anchor: NSLayoutAnchor<AnchorType>) -> NSLayoutConstraint
 }

Anchor 本身不参与布局，生成的 NSLayoutConstraint 才真正参与计算。

为了统一使用接口，Apple 设计了三个主要子类：

open class NSLayoutXAxisAnchor : NSLayoutAnchor<NSLayoutXAxisAnchor> { }
open class NSLayoutYAxisAnchor : NSLayoutAnchor<NSLayoutYAxisAnchor> { }
open class NSLayoutDimension   : NSLayoutAnchor<NSLayoutDimension> { }

X 轴、Y 轴、尺寸 Anchor 都继承自 NSLayoutAnchor，因此都可以使用 = / ≥ / ≤ 约束方法。

2.1 系统间距约束

NSLayoutXAxisAnchor 和 NSLayoutYAxisAnchor 的 系统间距约束方法，用于让视图之间保持 符合系统推荐的标准间距。

使用它可以保证布局符合 Human Interface Guidelines，无需自己计算常量，减少出错概率，尤其适合快速构建标准化 UI。

注意：系统间距约束使用的是 系统推荐的标准值，开发者无需自己计算。

X 轴系统间距

extension NSLayoutXAxisAnchor {
    open func constraint(equalToSystemSpacingAfter anchor: NSLayoutXAxisAnchor, multiplier: CGFloat) -> NSLayoutConstraint
    open func constraint(greaterThanOrEqualToSystemSpacingAfter anchor: NSLayoutXAxisAnchor, multiplier: CGFloat) -> NSLayoutConstraint
    open func constraint(lessThanOrEqualToSystemSpacingAfter anchor: NSLayoutXAxisAnchor, multiplier: CGFloat) -> NSLayoutConstraint
}

• equalToSystemSpacingAfter：视图在目标视图 右侧，间距 = 系统推荐间距 × multiplier
• greaterThanOrEqualToSystemSpacingAfter：视图 至少保持 系统推荐间距 × multiplier
• lessThanOrEqualToSystemSpacingAfter：视图 最多保持 系统推荐间距 × multiplier

Y 轴系统间距

extension NSLayoutYAxisAnchor {
    open func constraint(equalToSystemSpacingBelow anchor: NSLayoutYAxisAnchor, multiplier: CGFloat) -> NSLayoutConstraint
    open func constraint(greaterThanOrEqualToSystemSpacingBelow anchor: NSLayoutYAxisAnchor, multiplier: CGFloat) -> NSLayoutConstraint
    open func constraint(lessThanOrEqualToSystemSpacingBelow anchor: NSLayoutYAxisAnchor, multiplier: CGFloat) -> NSLayoutConstraint
}

• equalToSystemSpacingBelow：视图在目标视图 下方，间距 = 系统推荐间距 × multiplier
• greaterThanOrEqualToSystemSpacingBelow：间距至少为系统推荐间距 × multiplier
• lessThanOrEqualToSystemSpacingBelow：间距最多为系统推荐间距 × multiplier

2.2 尺寸间距约束

NSLayoutDimension 专门用于控制 宽度和高度，提供了三类约束：

open class NSLayoutDimension : NSLayoutAnchor<NSLayoutDimension> {

    // 固定尺寸
    open func constraint(equalToConstant c: CGFloat) -> NSLayoutConstraint
    open func constraint(greaterThanOrEqualToConstant c: CGFloat) -> NSLayoutConstraint
    open func constraint(lessThanOrEqualToConstant c: CGFloat) -> NSLayoutConstraint

    // 与另一维度按比例约束
    open func constraint(equalTo anchor: NSLayoutDimension, multiplier m: CGFloat) -> NSLayoutConstraint
    open func constraint(greaterThanOrEqualTo anchor: NSLayoutDimension, multiplier m: CGFloat) -> NSLayoutConstraint
    open func constraint(lessThanOrEqualTo anchor: NSLayoutDimension, multiplier m: CGFloat) -> NSLayoutConstraint

    // 与另一维度按比例 + 偏移量约束
    open func constraint(equalTo anchor: NSLayoutDimension, multiplier m: CGFloat, constant c: CGFloat) -> NSLayoutConstraint
    open func constraint(greaterThanOrEqualTo anchor: NSLayoutDimension, multiplier m: CGFloat, constant c: CGFloat) -> NSLayoutConstraint
    open func constraint(lessThanOrEqualTo anchor: NSLayoutDimension, multiplier m: CGFloat, constant c: CGFloat) -> NSLayoutConstraint
}

• 固定尺寸

view.widthAnchor.constraint(equalToConstant: 100)
view.heightAnchor.constraint(greaterThanOrEqualToConstant: 50)

• 与另一维度按比例约束

viewA.widthAnchor.constraint(equalTo: viewB.widthAnchor, multiplier: 0.5)
viewA.heightAnchor.constraint(lessThanOrEqualTo: viewB.heightAnchor, multiplier: 1.2)

• 与另一维度按比例 + 偏移量约束

viewA.widthAnchor.constraint(equalTo: viewB.widthAnchor, multiplier: 0.5, constant: 20)
viewA.heightAnchor.constraint(greaterThanOrEqualTo: viewB.heightAnchor, multiplier: 1.0, constant: -10)

2.3 两点间距约束

从 iOS 10 开始，NSLayoutXAxisAnchor 和 NSLayoutYAxisAnchor 提供了：

open class NSLayoutXAxisAnchor : NSLayoutAnchor<NSLayoutXAxisAnchor> {
    open func anchorWithOffset(to otherAnchor: NSLayoutXAxisAnchor) -> NSLayoutDimension
}

open class NSLayoutYAxisAnchor : NSLayoutAnchor<NSLayoutYAxisAnchor> {
    open func anchorWithOffset(to otherAnchor: NSLayoutYAxisAnchor) -> NSLayoutDimension
}

它的核心作用是：把两个位置 Anchor 之间的距离，转换成一个可被约束的 NSLayoutDimension。

// 1.常规写法
viewA.leadingAnchor.constraint(equalTo: viewB.trailingAnchor, constant: 20)

// 2.anchorWithOffset 写法（强调间距本身）
let spacing = viewA.trailingAnchor.anchorWithOffset(to: viewB.leadingAnchor)
spacing.constraint(equalToConstant: 20)

第一种写法：直接约束“位置 + 偏移量”

第二种写法：先抽象“两个 Anchor 的距离”，再对距离设置约束

本质功能一样，只是 语义不同，anchorWithOffset，使用场景较少，更适合 动画、动态间距或复杂布局计算。

3. 约束条件

约束条件决定了 Anchor 约束的具体量化方式，主要包括 constant、multiplier、priority 三个参数。它们可以单独使用，也可以组合使用。

参数	说明	示例	类比 SnapKit
constant	偏移量 / 固定间距	constraint(equalTo: anchor, constant: 20)	offset(20)
multiplier	比例 / 倍数	constraint(equalTo: widthAnchor, multiplier: 0.5)	multipliedBy(0.5)
priority	优先级	constraint.priority = .defaultHigh	priority(.high)

3.1 constant：位置与尺寸的“绝对偏移量”

constant 用于描述 在既定关系上的偏移或固定值，默认值为 0。

位置偏移

// viewA 在 viewB 右侧，间距 20
viewA.leadingAnchor
    .constraint(equalTo: viewB.trailingAnchor, constant: 20)

// viewA 在 viewB 下方，上移 10（产生重叠）
viewA.topAnchor
    .constraint(equalTo: viewB.bottomAnchor, constant: -10)

这里需要注意：constant 的正负，永远以 Anchor 的“正方向”为基准，而不是屏幕方向。

固定尺寸

设置宽度或高度为constant 尺寸值。

viewA.widthAnchor.constraint(equalToConstant: 100)
viewA.heightAnchor.constraint(equalToConstant: 50)

3.2 multiplier：比例关系

multiplier 只用于 NSLayoutDimension（宽、高） ，用于描述两个尺寸之间的比例关系，默认值为 1.0。

// viewA 宽度 = viewB 宽度的 0.5 倍
viewA.widthAnchor
    .constraint(equalTo: viewB.widthAnchor, multiplier: 0.5)

// viewA 高度 = viewB 高度的 1.2 倍
viewA.heightAnchor
    .constraint(equalTo: viewB.heightAnchor, multiplier: 1.2)

一旦创建，无法修改：multiplier 直接参与线性方程构建，一旦修改，就意味着重建约束图。

因此，如果你需要“动态比例变化”，正确的做法是：

• 停用旧约束
• 创建并激活一条新的约束

在SnapKit中，同样如此。一旦创建比例关系，就需要先移除，再创建。

button.snp.makeConstraints { make in
    make.width.equalTo(superview).multipliedBy(0.8)
}

4. Intrinsic Content Size

在使用 Auto Layout 时，经常会遇到这样一种情况：

明明没有给视图设置宽高，它却依然能正常显示，并且大小刚刚好。

这背后的核心机制，就是 Intrinsic Content Size。

在 Auto Layout 中，视图的尺寸通常来源于三种方式：

1. 显式约束（width / height）
2. 与其他视图的相对约束
3. Intrinsic Content Size

当一个视图可以根据自身内容计算合理尺寸时，系统就不再强制要求你为它设置宽高约束。

4.1 什么是 Intrinsic Content Size？

Intrinsic Content Size 可以理解为：

视图根据自身内容，向 Auto Layout 提供的“理想尺寸”。

它是视图主动提供的尺寸信息，用于参与布局计算，而不是布局计算后的最终结果。

换句话说：

• Intrinsic Content Size：我“希望”自己多大
• Auto Layout：我“最终”会多大

4.2 哪些控件拥有 Intrinsic Content Size？

控件	是否拥有 Intrinsic Content Size	计算依据 / 说明
UILabel	有 ✔️	根据 text / font / numberOfLines 计算
UIButton	有 ✔️	根据 titleLabel、imageView、contentEdgeInsets、titleEdgeInsets / imageEdgeInsets 组合计算
UIImageView	有 ✔️	根据 image.size，image 为 nil 时为 (0,0)
UISwitch	有 ✔️	系统固定尺寸
UIActivityIndicatorView	有 ✔️	系统 style 决定大小
UIView	没有	默认不提供 intrinsicContentSize，必须通过约束或 frame 指定大小

所有视图最终都会有 size，但不是所有视图都会提供 intrinsicContentSize。

UILabel 的特殊行为

UILabel 的 多行文本在宽度受约束时，高度会自动计算，而 intrinsicContentSize.width 不再起作用。

为自定义 View 提供 Intrinsic Content Size

UIView 本身不关心内容，它只是一个容器：不知道里面放了什么，也不假设自己“应该多大”。

UIView 默认没有 intrinsicContentSize，但可以通过重写提供：

class MyView: UIView {
    override var intrinsicContentSize: CGSize {
        return CGSize(width: 80, height: 32)
    }
}

当内部内容变化时，需要主动通知系统，否则：Auto Layout 不会重新计算布局，视图尺寸不会更新。

myView.invalidateIntrinsicContentSize()

5. 约束优先级

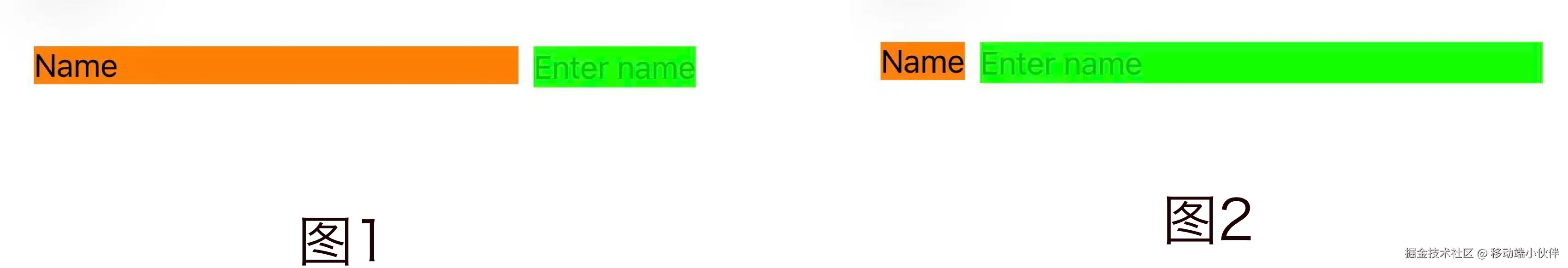

在使用 Auto Layout 时，我们经常会遇到这样的问题：

• 为什么有的视图被压缩了，而另一个却完整显示？
• 明明两个视图都有 Intrinsic Content Size，系统凭什么选其中一个“让步”？

这些问题的答案，都指向同一个核心概念：UILayoutPriority。

5.1 UILayoutPriority 是什么？

UILayoutPriority 本质上是：当多个布局约束无法同时满足时，系统用来决定“谁更重要”的权重。

在 Auto Layout 中：每一条约束，都是对布局的一种“描述” ，当这些描述发生冲突时，系统并不会报错，而是：

• 优先满足优先级更高的约束
• 放弃或弱化优先级更低的约束
• .required 冲突 会在控制台警告

5.2 UILayoutPriority 的取值

在 iOS 中，每个约束都有一个 priority（优先级） ，系统在布局冲突时会根据优先级决定“哪个约束可以让步”。 UILayoutPriority 本质上就是一个 Float 类型，范围 0 ~ 1000，数值越大，约束越“重要”。

定义如下：

public struct UILayoutPriority : Hashable, Equatable, RawRepresentable {
    public init(_ rawValue: Float)
    public init(rawValue: Float)
}

extension UILayoutPriority {
    public static let required         // 1000
    public static let defaultHigh      // 750
    public static let defaultLow       // 250
    public static let fittingSizeLevel // 50
}

默认值说明：

值	数值	含义
required	1000	必须满足，不能被打破。Anchor API 默认约束就是 required。系统会尽力满足这些约束，即使要牺牲其他约束或压缩内容也要满足。
defaultHigh	750	很重要，可在必要时让步，表示约束“希望被满足”，但在 required 约束面前可以让步。常用在 CR（抗压缩）和 CH（抗拉伸）设置中。
defaultLow	250	不重要，容易被打破，表示约束可以被轻易让步，适合非核心布局调整。
fittingSizeLevel	50	用于系统计算合适尺寸，不参与正常几何约束冲突决策。

自定义优先级

开发者可以通过 UILayoutPriority(Float) 自定义约束优先级，例如：

// 自定义一个优先级为 600 的约束
someConstraint.priority = UILayoutPriority(600)

5.3 Intrinsic Content Size 与布局优先级

Intrinsic Content Size 是视图的“理想尺寸”，但在实际布局中可能被压缩或拉伸。

CH / CR 概念

• CH (Content Hugging) ：防止视图被拉大
• CR (Content Compression Resistance) ：防止视图被压缩

IntrinsicContentSize 提供的宽高，其实相当于为 NSISEngine 添加了两个“带优先级的约束”：

属性	含义	默认优先级
Content Hugging	最大尺寸	250 (低)
Content Compression Resistance	最小尺寸	750 (高)

原理：CH 越高 → 越不愿被拉伸；CR 越高 → 越不愿被压缩。

实例： UILabel + UITextField

需求：一行中左边是 label，右边是 textField，希望 label 保持自身大小，textField 拉伸填充剩余空间。

let label = UILabel()
label.backgroundColor = UIColor.orange
label.text = "Name"
label.translatesAutoresizingMaskIntoConstraints = false

let textField = UITextField()
textField.backgroundColor = UIColor.green
textField.placeholder = "Enter name"
textField.translatesAutoresizingMaskIntoConstraints = false

view.addSubview(label)
view.addSubview(textField)

NSLayoutConstraint.activate([
    label.topAnchor.constraint(equalTo: view.safeAreaLayoutGuide.topAnchor, constant: 20),
    label.leftAnchor.constraint(equalTo: view.leftAnchor, constant: 20),
    label.rightAnchor.constraint(equalTo: textField.leftAnchor, constant: -8),

    textField.topAnchor.constraint(equalTo: label.topAnchor),
    textField.rightAnchor.constraint(equalTo: view.rightAnchor, constant: -20),
])

现象（如图1）：

• label 的 intrinsicContentSize 是 (50, 20)
• textField 没有 intrinsicContentSize（UITextField 会有最小内容，但一般很小）
• 系统默认 同时满足约束 + 尝试填充父视图
• 结果：UILabel 被拉伸，textField 却没有拉伸到剩余空间

如果我们希望label按照实际宽度展示，拉伸textFiled（如图2）：

// 让 label 更倾向保持自身大小
label.setContentHuggingPriority(UILayoutPriority(rawValue: 251), for: .horizontal)
// 让 textField 更倾向被拉伸
textField.setContentHuggingPriority(UILayoutPriority(rawValue: 249), for: .horizontal)

可以想象成：CH 越高 → “我不想变大”，所以 label 不被拉伸；textField CH 低 → “随便拉伸”，就占满剩余空间。

5.4 示例：两个 UILabel 的布局博弈

下面这个例子，是理解 UILayoutPriority 的经典场景。

情况1

leftLabel 和 rightLabel 的文本都很长，Intrinsic Content Size 超过了父视图宽度，所以必然有一个被压缩。

class LayoutPriorityViewController: UIViewController {

    // 左侧 Label
    let leftLabel: UILabel = {
        let lbl = UILabel()
        lbl.translatesAutoresizingMaskIntoConstraints = false
        lbl.text = "这是左侧很长的文本，这是左侧很长的文本，这是左侧很长的文本"
        lbl.backgroundColor = .orange
        return lbl
    }()

    // 右侧 Label
    let rightLabel: UILabel = {
        let lbl = UILabel()
        lbl.translatesAutoresizingMaskIntoConstraints = false
        lbl.text = "这是右侧很长的文本，这是右侧很长的文本，这是右侧很长的文本"
        lbl.backgroundColor = .green
        return lbl
    }()

    override func viewDidLoad() {
        super.viewDidLoad()

        view.addSubview(leftLabel)
        view.addSubview(rightLabel)

        NSLayoutConstraint.activate([
            // 设置顶部约束
            leftLabel.topAnchor.constraint(equalTo: view.safeAreaLayoutGuide.topAnchor, constant: 40),
            rightLabel.topAnchor.constraint(equalTo: leftLabel.topAnchor),

            // 设置左右约束
            leftLabel.leadingAnchor.constraint(equalTo: view.leadingAnchor, constant: 20),
            rightLabel.trailingAnchor.constraint(equalTo: view.trailingAnchor, constant: -20),

            // 设置两者的间距
            leftLabel.trailingAnchor.constraint(equalTo: rightLabel.leadingAnchor, constant: -8),
        ])
    }

    private func setupOtherConstraint() {
        // 等待设置其他约束
    }
}

现象

• 左侧 Label 占满横向剩余空间
• 右侧 Label 被压缩严重，文本没有任何空间显示

理论

• 所有约束都是 required
• 系统必须满足几何约束，但没有明确压缩优先级
• 压缩通常从右侧开始，因为左侧先满足自身 Intrinsic Content Size

情况2

在 setupOtherConstraint 中新增：

NSLayoutConstraint.activate([
    rightLabel.widthAnchor.constraint(greaterThanOrEqualToConstant: 100),
])

现象

• 左侧 Label 被压缩严重，文本没有任何空间显示

• 右侧 Label 占满横向剩余空间

理论

• rightLabel.width >= 100 是 required 级别约束，系统必须保证右侧至少 100pt 宽度。
• 系统必须保证右侧至少 100pt 宽度

情况3

在 setupOtherConstraint 中新增：

NSLayoutConstraint.activate([
    // 右侧最小宽度
    rightLabel.widthAnchor.constraint(greaterThanOrEqualToConstant: 100),
])
// 左侧：强烈希望显示完整内容
leftLabel.setContentCompressionResistancePriority(.required, for: .horizontal)

现象

• 右侧label被压缩，但保证了最小看度100
• 左侧label 占满了剩余空间

理论

• Required 级别几何约束先满足（右侧最小宽度）
• 左侧 CR = required → 左侧不被压缩
• 右侧 CR 默认较低 → 右侧成为优先压缩对象

二、NSLayoutConstraint 约束生效

NSLayoutAnchor 只负责“描述关系” ，NSLayoutConstraint 才是让这条关系进入 Auto Layout 系统并参与求解的实体。

只有当约束被激活（isActive = true） 后，系统才会在 Layout Pass 中将其纳入约束方程，计算最终的 frame。

1. 激活与取消约束

单个约束时

适用于需要单独控制生命周期的约束（如高度切换、动画等）。

// 创建约束（尚未生效）
let c = viewA.heightAnchor.constraint(equalToConstant: 100)

// 激活：加入 Auto Layout 求解系统
c.isActive = true

// 取消：从求解系统中移除
c.isActive = false

多个约束时

当多个约束同时决定一个布局结果时，推荐批量激活 / 取消。

NSLayoutConstraint.activate([
    viewA.topAnchor.constraint(equalTo: viewB.bottomAnchor, constant: 10),
    viewA.leadingAnchor.constraint(equalTo: viewB.leadingAnchor)
])

NSLayoutConstraint.deactivate([
    viewA.topAnchor.constraint(equalTo: viewB.bottomAnchor),
    viewA.leadingAnchor.constraint(equalTo: viewB.leadingAnchor)
])

批量激活会一次性将所有约束加入 Auto Layout 系统：

• 避免中间状态

• 防止短暂的布局不完整或冲突

• 布局语义更完整

这些约束在逻辑上是一个整体。相比逐条 isActive = true，可以减少多次布局计算，系统只触发一次约束求解。

2. identifier

给已生效的约束起名字，当约束冲突或调试布局时，便于快速识别具体是哪一条约束。

设置 identifier

只要你 持有 NSLayoutConstraint 实例，在约束被激活之前或之后都可以。

let c = viewA.topAnchor.constraint(equalTo: viewB.bottomAnchor, constant: 10)
c.identifier = "viewA.top = viewB.bottom + 10"
c.isActive = true

批量激活时，这种写法 无法设置 identifier（没有引用）

NSLayoutConstraint.activate([
    viewA.topAnchor.constraint(equalTo: viewB.bottomAnchor, constant: 10),
    viewA.leadingAnchor.constraint(equalTo: viewB.leadingAnchor)
])

需要先生成 → 标记 → 再激活

let top = viewA.topAnchor.constraint(equalTo: viewB.bottomAnchor, constant: 10)
top.identifier = "viewA.top → viewB.bottom"

let leading = viewA.leadingAnchor.constraint(equalTo: viewB.leadingAnchor)
leading.identifier = "viewA.leading → viewB.leading"

NSLayoutConstraint.activate([top, leading])

三、Auto Layout 的系统求解与 Frame 计算

当约束被激活后，Auto Layout 会在 Layout Pass 中统一求解，将约束描述转化为每个视图的最终 frame。整个过程可以理解为 四步链条：

1. 收集约束

系统会扫描整个视图层级，将所有约束统一收集：

1. 显式约束：开发者通过 NSLayoutConstraint 或 SnapKit 等 DSL 创建的约束
2. 隐式约束：视图的 intrinsicContentSize、系统默认间距约束等

收集到的约束，会构成一个完整的约束集合，描述了每个视图在父视图中的位置、尺寸和相对关系。

2. 构建线性方程组

每条约束会被抽象成 数学方程或不等式：

viewA.width = viewB.width * multiplier + constant
viewA.leading = viewB.trailing + constant
viewA.height >= 44

• 宽度、高度是 线性方程
• 位置（x/y）通过父子关系和对齐约束形成线性不等式
• 优先级（priority）会被转化为 约束的权重，用于冲突折中

这些方程组合在一起，就形成了一个 全局约束系统，描述了整个界面的几何关系。

3. 求解线性系统

Auto Layout 使用 带优先级的线性求解算法（实现上源自 Cassowary 算法）来求解方程组：

• Required 约束（priority = 1000） 必须满足
• 可选约束（priority < 1000） 尽量满足，若冲突可被折中
• 系统会在整体上找到一个最优解，使所有约束尽可能满足

⚠️ 求解是全局过程，不是逐条执行：系统会同时考虑每条约束的关系和优先级，保证最终布局最合理。

4. 写回 frame

求解完成后，每个视图的 x/y/width/height 被写回到对应的 frame：

• UIKit 会在 layoutSubviews() 中使用这些值
• frame 成为视图真正显示的尺寸和位置

因此，frame 并不是约束直接设置的结果，而是 Auto Layout 求解后的产物。
