2.iOS 布局系统：布局原理

本文为 iOS 布局系统系列文章，分为三部分：

1.iOS 布局系统：概览

2.iOS 布局系统：布局原理

3.iOS 布局系统：AutoLayout

在 iOS 中，系统并不会在你修改每个视图属性时立即重新计算布局。布局计算是有代价的，如果每次改一个 frame、修改约束就立刻布局，性能会大幅下降。为了平衡性能和响应速度，UIKit 采用了延迟布局机制：视图的布局通常在 下一次 RunLoop 空闲时统一处理。

从开发者的角度来看，我们通常通过 Frame、Auto Layout 或 SwiftUI 来描述布局。不管你用哪种方式，最终系统都需要做三件事情：

1. 测量尺寸：计算每个视图的理想大小（intrinsicContentSize 或约束解算）
2. 确定位置：根据父视图和约束规则，计算每个子视图的 frame
3. 应用布局：把计算出的 frame 写入 UIView 和对应的 CALayer，由 GPU 渲染到屏幕

换句话说，布局本质上是一个 “从规则到最终 frame 的计算过程” ，而这些计算的触发时机和方式直接影响性能和体验。理解了这个原理后，我们就可以进一步讨论布局的生命周期、触发和执行机制。

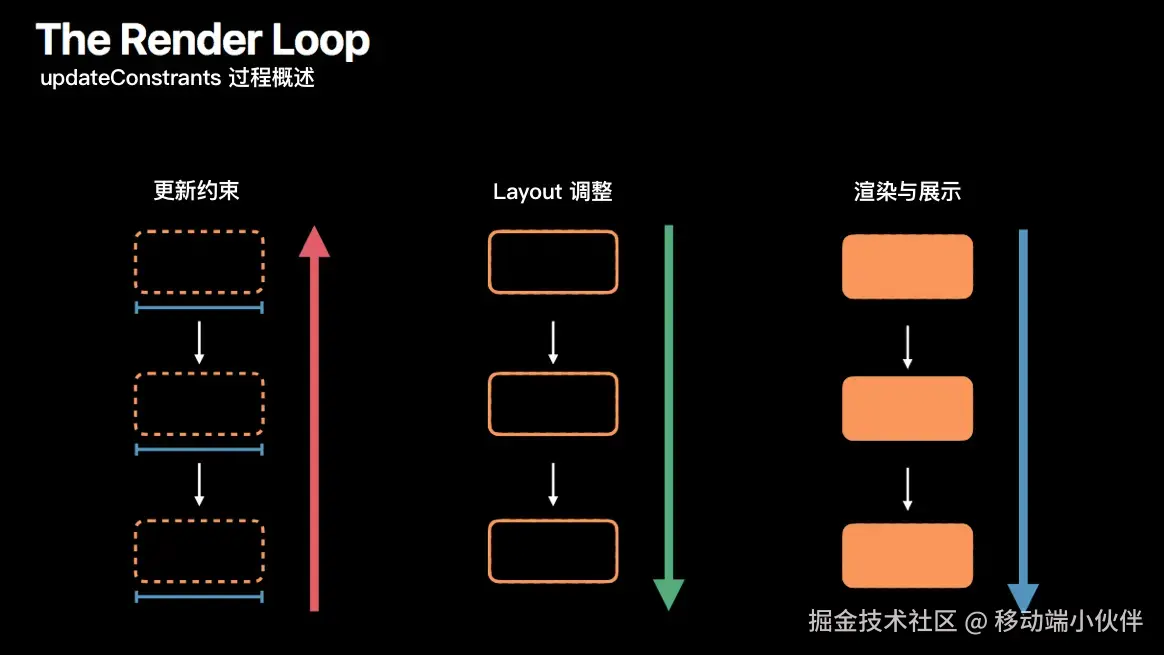

一、布局生命周期（Render Loop）

布局不仅仅是计算 frame，更是一个 多阶段的循环流程，在 iOS 中被称为 Render Loop。系统通过 Render Loop 确保每一帧都能高效、正确地渲染界面。

其核心分为三个阶段：

阶段	方向	主要方法	描述
更新约束（Constraint Update）	自底向上	updateConstraints(), setNeedsUpdateConstraints(), updateConstraintsIfNeeded()	检查子视图约束是否“dirty”，向父视图汇报，形成约束树
布局调整（Layout）	自顶向下	layoutSubviews(), setNeedsLayout(), layoutIfNeeded()	父视图先布局自己，再对子视图布局，计算最终 frame
渲染与展示（Rendering）	自顶向下	draw(_:), setNeedsDisplay()	布局完成后提交到 CALayer，由 GPU 渲染到屏幕

关键点：

1. 约束更新是 子视图向父视图汇报（自底向上）
2. 布局计算和渲染是 父视图先处理，再对子视图处理（自顶向下）
3. 每次修改约束或布局属性，不会立即计算，而是通过 Render Loop 批量处理
4. 避免频繁改变约束/布局属性，否则可能导致性能开销

二、布局触发

在 iOS 中，布局计算是有代价的。为了平衡性能和响应速度，UIKit 采用了 延迟布局机制：大部分布局更新都会在下一次 RunLoop 空闲时统一处理。

从开发者的角度来看，布局触发可以分为两大类：

1. 延迟布局

延迟布局是指 视图被标记为需要布局，但实际计算会延迟到 RunLoop 空闲时统一处理。

其特点为：

• 异步执行，不阻塞当前线程
• 同一视图多次调用会自动合并，避免重复计算
• 不会立即触发 layoutSubviews()

1.1 系统自动触发

某些事件会自动标记视图需要布局，相当于系统帮你内部调用了 setNeedsLayout()：

• 外部环境变化：屏幕旋转、尺寸类变化、系统字体大小改变
• 视图树结构变化：添加/移除子视图、调整子视图层级
• 视图尺寸变化：修改 frame 或 bounds 时，父视图会感知并标记自己需要布局

 // 系统自动触发示例
 parentView.addSubview(childView)   // 自动标记父视图需要布局
 childView.removeFromSuperview()   // 同样触发布局
 view.frame = CGRect(x:0, y:0, width:100, height:50) // 父视图感知 frame 改变

这些情况下，你无需手动调用 setNeedsLayout()。

1.2 手动触发

如果修改的属性系统无法自动感知，就需要手动调用：

 // 标记视图需要重新布局
 view.setNeedsLayout()
 ​
 // 发生了什么？
 // 1. 在视图上打个标记："我需要重新布局"
 // 2. 立即返回，不立即计算
 // 3. 等到当前RunLoop周期结束时统一处理

例如：

• 修改约束 constant 或激活/失活约束
• 改变 intrinsicContentSize
• 自定义属性影响子视图布局

2. 立刻布局

立即布局是指 如果视图被标记为需要布局，立刻同步计算。

 // 如果标记了需要布局，立即执行
 view.layoutIfNeeded()
 ​
 // 发生了什么？
 // 1. 检查这个视图是否被标记为需要重新布局
 // 2. 如果是，立即触发布局计算
 // 3. 布局是同步执行的，会阻塞当前线程直到完成

特点：

• 同步执行，立即计算布局
• 会触发 layoutSubviews() 调用
• 如果视图没有被标记，什么都不做

适合场景：

• 动画中需要立即更新布局时
• 需要立即获取最新frame时
• 在尺寸变化后需要立即调整子视图时

 func calculatePosition() {
     // 先更新约束
     widthConstraint.constant = 100

     // 立即计算布局
     view.layoutIfNeeded()

     // 现在可以获取到正确的frame
     let frame = view.frame
 }

3. 对比

方法	执行时机	是否立即布局	性能影响	使用场景
setNeedsLayout()	当前RunLoop周期结束时	否（异步）	低（批量处理）	常规布局更新
layoutIfNeeded()	立即执行	是（同步）	高（可能重复计算）	动画、需要立即结果的场景

三、布局执行

当系统决定要重新布局时，最终都会调用 layoutSubviews() 方法，这是 UIView 布局的核心环节。

系统在 layoutSubviews() 做了什么？

 class CustomView: UIView {
     override func layoutSubviews() {
         super.layoutSubviews()  // ✅ 必须调用父类

         // 使用 bounds 布局子视图
         let width = bounds.width
         let height = bounds.height

         subview1.frame = CGRect(x: 10, y: 10,
                                width: width - 20,
                                height: height / 2)

         subview2.frame = CGRect(x: 10, y: height / 2 + 10,
                                width: width - 20,
                                height: height / 2 - 10)
     }
 }

关键点：

• 父视图先布局自己，再对子视图布局（自顶向下传递）
• 不要在这里调用 setNeedsLayout()，否则会导致死循环
• 保持高性能：避免复杂计算、重复创建对象
• 只布局直接子视图，系统会递归处理子视图

四. 布局传递

布局不是一次性完成的，而是一个 自顶向下、递归传递 的过程。父视图先布局自己，再对子视图布局，子视图的变化可能反过来影响父视图或兄弟视图（尤其在 Auto Layout 场景中，虽然这里不深入约束细节，但原理类似）。

1. 布局传递流程

 触发布局（如屏幕旋转）
      ↓
 [根视图 setNeedsLayout]
      ↓
 RunLoop空闲，系统调用根视图 layoutSubviews()
      ↓
 根视图布局直接子视图
      ↓
 子视图 frame 或 bounds 改变
      ↓
 如果子视图自身布局依赖父视图或兄弟视图 → 子视图 setNeedsLayout
      ↓
 子视图 layoutSubviews() 被调用
      ↓
 递归传递到叶子节点

示例

 // 视图树
 // - RootView
 //   - ContainerView
 //     - Label
 //     - Button
 ​
 // 当设备旋转：
 RootView.setNeedsLayout()          // 标记需要布局
 // RunLoop 空闲
 RootView.layoutSubviews()          // 布局 ContainerView
 ContainerView.bounds 改变 → setNeedsLayout
 ContainerView.layoutSubviews()     // 布局 Label 和 Button

注意：

• 父视图布局完成后，才会触发子视图布局
• 子视图布局完成后，如果影响父视图或兄弟视图，再次触发布局可能会产生链式更新

2. 父子视图布局互相影响

1. 父视图影响子视图

   • 父视图的 frame / bounds 改变，会影响子视图的位置和大小
   • 如果子视图依赖父视图尺寸（例如 frame = bounds.insetBy(...)），必须重新布局

2. 子视图影响父视图

   • 子视图的 intrinsicContentSize 或自定义尺寸可能触发父视图重新计算（尤其在自适应容器中）
   • 父视图可能需要调整其他子视图，形成链式布局

3. 兄弟视图影响

   • 子视图之间有依赖关系时（例如水平堆叠，左边子视图宽度变化影响右边子视图位置），布局变化会递归传递

3. 性能影响

布局传递虽然灵活，但代价很高：

• 一个视图的布局变化可能引发连锁反应
• 深层嵌套的视图树布局代价更高
• 不必要的布局传递会降低性能

优化建议

1. 减少不必要的 setNeedsLayout()

   如果只是改变颜色、alpha、隐藏状态等，不需要布局传递

2. 批量更新布局

   修改多个属性后，再统一调用 setNeedsLayout()，避免多次递归布局

    UIView.performWithoutAnimation {
       view1.frame = ...
       view2.frame = ...
       containerView.setNeedsLayout()
    }


3. 避免在 layoutSubviews 中触发 setNeedsLayout

会导致布局循环，甚至死循环

4. 尽量减少层级深度

深层嵌套视图树增加布局传递次数，对于性能敏感界面，可考虑扁平化视图结构。

5. 只布局必要的子视图

   layoutSubviews 中只更新直接子视图，系统会递归处理子视图，无需手动触发。

五、最佳实践

1. 布局触发的时机与代价

在 UIKit 中，真正昂贵的不是“修改属性”，而是“触发布局计算” 。

setNeedsLayout() 和 layoutIfNeeded() 并不是功能重叠的 API，而是分别代表了两种完全不同的布局策略：

• 延迟布局：把计算交给系统，在下一个 Render Loop 统一完成
• 同步布局：立即执行布局计算，并递归影响子视图

在不需要立即使用布局结果的情况下，延迟布局几乎永远是更优选择。

// ✅ 推荐：批量修改 + 延迟布局
func updateLayout() {
    updateView1()
    updateView2()
    updateView3()

    view.setNeedsLayout()
}

这种写法可以让系统：

• 合并多次状态变化
• 减少重复的父子视图布局传递
• 把一次布局的代价，控制在最低

相反，如果在每一次状态修改后都强制同步布局：

// ❌ 常见但代价高昂
func updateLayoutBad() {
    updateView1()
    view.layoutIfNeeded()

    updateView2()
    view.layoutIfNeeded()

    updateView3()
    view.layoutIfNeeded()
}

那么你付出的代价是：

• 多次完整布局计算
• 多次自顶向下的视图树遍历
• 在复杂界面中，极易成为性能瓶颈

2. 避免布局循环

在 UIKit 中，布局是一个由系统调度的闭环过程。一旦这个闭环被人为破坏，就会出现最危险的一类问题：布局循环（Layout Feedback Loop） 。

布局循环指的是：

在布局计算过程中，再次触发新的布局请求，从而导致布局无法稳定收敛。

最典型、也最隐蔽的错误，就是在 layoutSubviews() 中触发布局更新。

class ProblematicView: UIView {
    override func layoutSubviews() {
        super.layoutSubviews()

        // ❌ 危险：在布局阶段再次请求布局
        self.setNeedsLayout()
    }
}

这段代码的问题不在于“会不会立刻死循环”，而在于：

• layoutSubviews() 本身就是布局执行阶段

• 再次调用 setNeedsLayout()，等价于告诉系统：

  “我刚算完，但结果不可信，下次再算一次”

最终表现可能是：

• 布局频繁执行，CPU 飙高
• 界面卡顿，但无明显崩溃
• Instruments 中看到大量 layoutSubviews 调用

layoutSubviews() 的唯一职责是：在已确定的规则和父视图 bounds 下，计算并设置子视图的 frame

class SafeView: UIView {
    override func layoutSubviews() {
        super.layoutSubviews()

        // ✅ 只做一件事：基于当前 bounds 布局子视图
        subview.frame = bounds.insetBy(dx: 10, dy: 10)
    }
}

那么，当布局规则本身需要变化时，正确的处理方式是什么？

如果某个状态变化会影响布局规则本身，正确的做法是：

• 在 setter / 状态变更点 修改
• 然后调用 setNeedsLayout()
• 让系统在下一个布局周期统一处理

var isCompact: Bool = false {
    didSet {
        // 状态变化点
        setNeedsLayout()
    }
}

这样可以保证：

• 布局逻辑只在布局阶段执行
• 布局触发只发生在“规则变化时”
• Render Loop 能正常收敛

3. 减少无意义的布局传递

为什么有些页面一改一个小状态，却触发了大量视图的 layoutSubviews()？

答案在于：布局是会传递的，而且代价是放大的。

一次布局计算，通常意味着：

1. 父视图开始布局
2. 计算并设置子视图 frame
3. 子视图 bounds 改变
4. 子视图标记自己需要布局
5. 递归向下传递

这意味着：

一个看似局部的变化，可能触发整棵子树的布局。

常见的“无意义布局触发”

与布局无关的属性，却触发布局

// ❌ 没必要
view.backgroundColor = .red
view.setNeedsLayout()

颜色、透明度、transform（不影响 bounds）等属性：

• 不参与布局计算
• 不应该触发布局请求

高频状态变化中强制同步布局

// ❌ 在滚动 / 手势中频繁同步布局
func onScroll() {
    view.setNeedsLayout()
    view.layoutIfNeeded()
}

这会导致：

• 每一次事件都触发完整布局
• 布局无法被 RunLoop 合并
• 帧率显著下降

推荐的性能友好写法

技巧一：批量修改 + 一次布局请求

func updateAllViews() {
    UIView.performWithoutAnimation {
        updateFrame1()
        updateFrame2()
        updateConstraint1()
        updateConstraint2()
    }
    view.setNeedsLayout()
}

• 多次状态变化 → 一次布局
• 避免中间态被布局系统捕捉
• Render Loop 能自然合并请求

技巧二：明确“是否需要立即结果”

func prepareForAnimation() {
    // 只修改状态
    targetView.alpha = 0

    // 这里需要立刻知道 frame，用于动画起点
    view.layoutIfNeeded()

    UIView.animate(withDuration: 0.3) {
        self.targetView.alpha = 1
        self.view.layoutIfNeeded()
    }
}

原则不是“少用 layoutIfNeeded”，而是：只在“代码依赖布局结果”时使用它。
