第一大系列：单模具光纤涂覆机（平替藤仓、vytran）
单模具光纤涂覆机是华纤光科推出的自动型光纤涂覆机，主要用于替代藤仓/vytran等进口产品，该产品主要通过全自动控制系统，按照已编程设定好的参数，自动完成注胶和固化操作，将涂覆液匀速均匀地注入模腔中，搭载气泡滤除系统，确保涂覆点低温，涂覆外观圆润无气泡、无毛刺。
是一款具备高精度、高产能特性的通用型工业级设备，适合规模化生产场景。凭借先进的涂覆工艺控制系统与精密机械结构，配合智能伺服驱动系统，具备高精度涂覆与高速生产优势，单根光纤涂覆效率较传统设备提升 30% 以上，有效保障产线高效稳定运行。

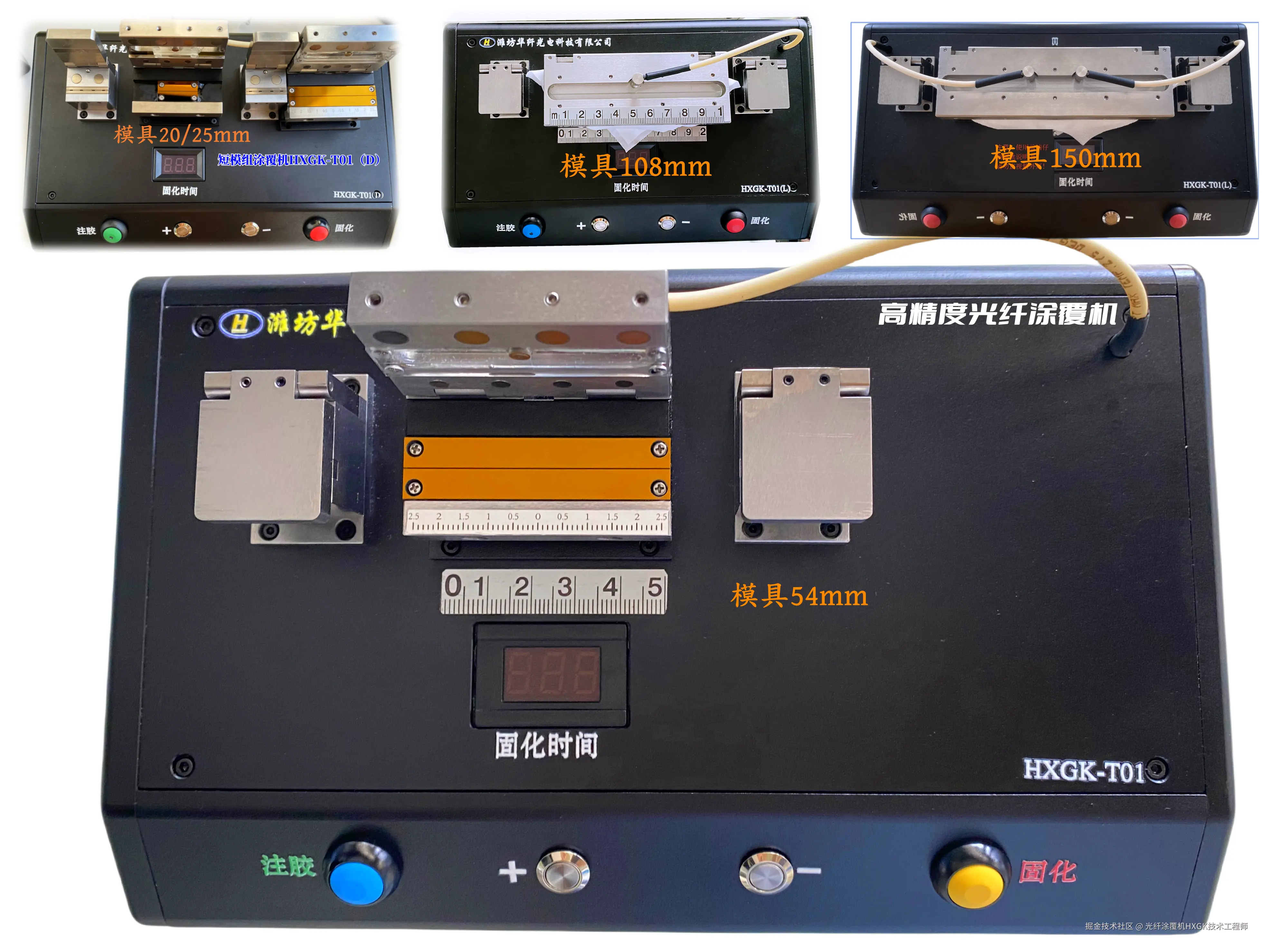

在产品矩阵构建上，我司提供覆盖全应用场景的型号体系：54mm 与 108mm 模组采用国际标准设计，对藤仓、Vytran 等进口品牌同类产品，实现国产化 替代与性能升级；同时，创新性推出行业领先的 20mm 超短模组与 150mm 超长模组，前者突破空间限制，适用于微型化光器件制造，后者则满足特种光纤的超长涂覆需求，为通信、传感、激光等领域提供定制化解决方案。
分类
技术参数
技术参数
技术参数
技术参数

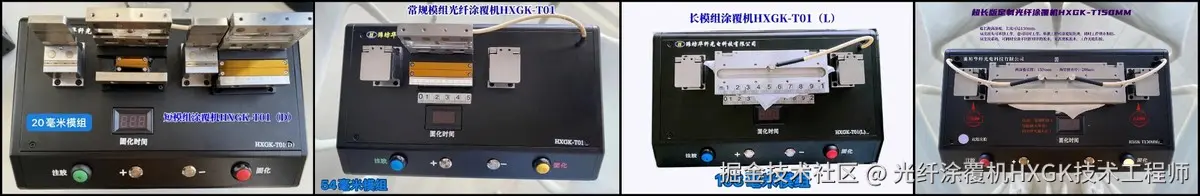

名称
20/25mm光纤涂覆机
54mm光纤涂覆机
108mm光纤涂覆机
156mm光纤涂覆机
型号
HXGK-T01（D）
HXGK-T01
HXGK-T01（L）
HXGK-T150MM
外形尺寸
249×170×190（mm）
使用方式
半自动/全自动（选配，可增设全自动控制系统及控制面板）
电源
220V 50/60Hz
注胶系统
便捷式的树脂储存器和压力注胶泵设计，可实现树脂的快速填充或更换
注入方式
电动匀速注入
注入速度
0.0015ml/s
注入体积
≤0.006ml
光纤加持
气动吸附系统
吸气口压力
-85KPa～-110KPa
灯源
UV LED紫外灯
固化精度
0.1秒
固化时间
高折射胶水约0.6秒，低折射胶水约10秒
涂覆周期
15s-45s
15s-60s
30s-90s
30s-110s
模具类型
高强度（TA-ACY工艺）石英玻璃
模具清洁
每次涂覆完毕须清洁
操作环境
温度0-40度，湿度90%以内，无凝结
储存环境
温度-40-60度，湿度90%以内，无凝结
气泡处理
含气泡滤除系统
涂覆长度
20mm/24mm以内
50mm以内
100mm以内
150mm以内
涂覆直径
180um-1000um；包含180μm、195um、200μm、280μm、300μm、400um、430μm、450um、560um、600μm、670um、700μm、860μm、900μm、1000μm等15种主流模具。支持任意直径及形状的定制
适用光纤数量
可单次涂覆1根光纤；或者同时对几根光纤进行合成式涂覆。
紫外固化材料
兼容高、低折射率涂覆材料，适应各类可固化的丙烯酸酯涂覆材料，用户可任意更换
重量
约4.5KG
约5KG
约5.2KG
约5.5KG

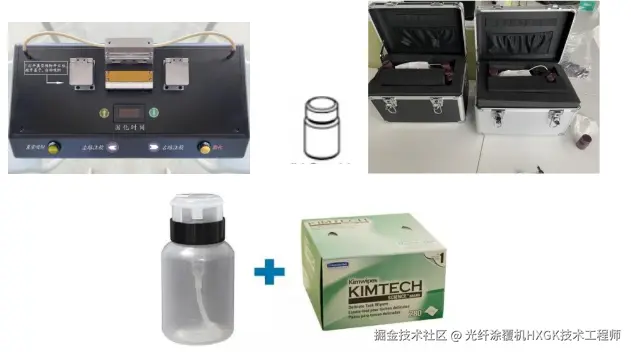

配置清单
主机一台
模具一套（自选规格）
电源线一根
真空吸附光纤夹持插条(两个)
自动注胶组件一套；手持控制器一台（全自动模式选配）
相关检验报告、合格证、说明书
产品分类
规格描述
平替型号
备注
半自动光纤涂覆机
带半自动注胶组件双系统；带自动吸附；UV LED紫外固化
PTR403B/PTR404B/FSR05
模具预装，上电即用，无需额外购买任何配件

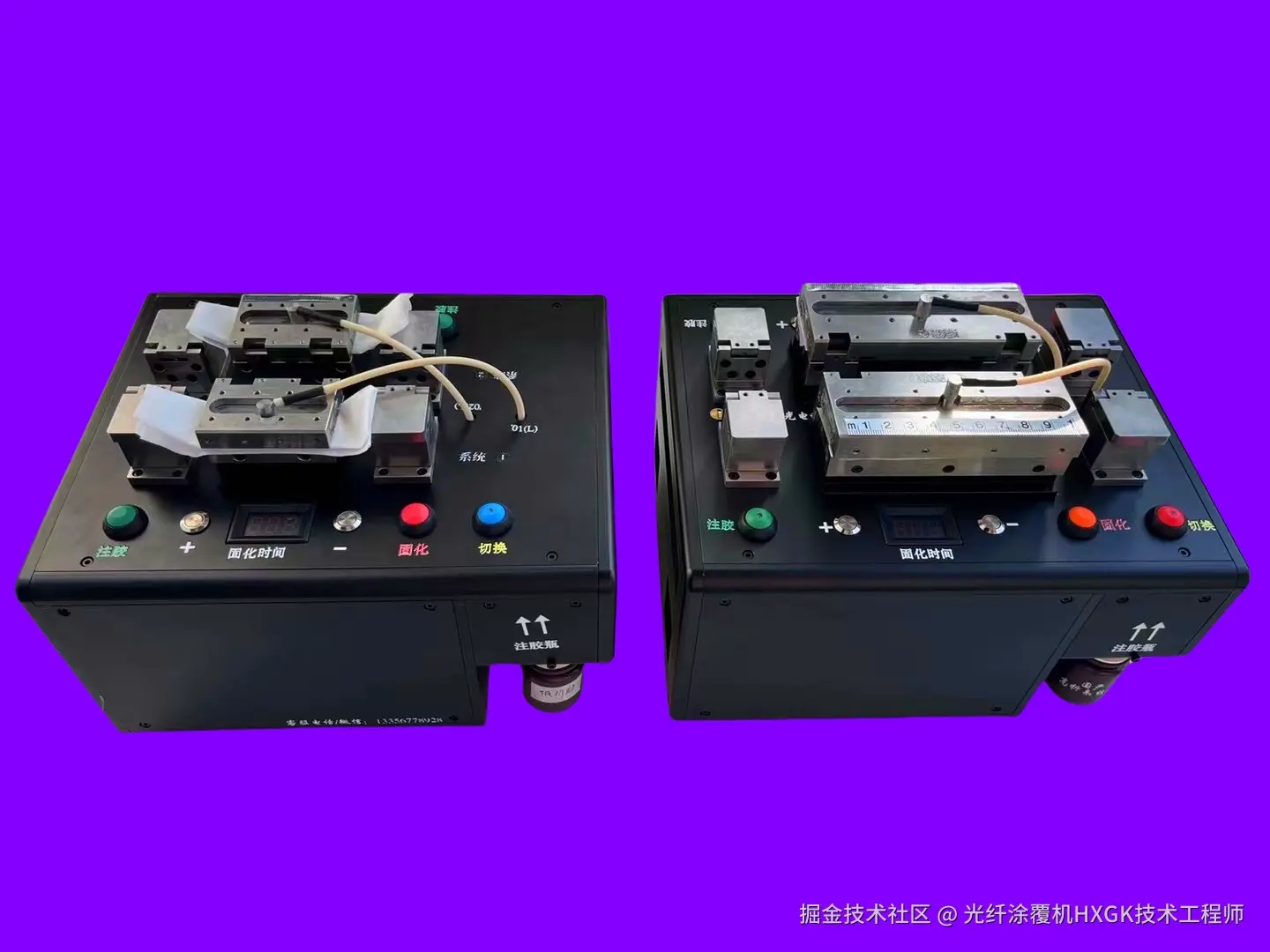

全自动光纤涂覆机
带全自动注胶组件和半自动注胶组件双系统，带全自动控制面板；带自动吸附，UV LED紫外固化
PTR305/PTR403/FSR115L
模具预装，上电即用，无需额外购买任何配件
