8.Android Vivo X200S手机充电动画 PK 遥遥领先Huawei手机充电动画最近换了个新手机VIVO

最近换了个新手机VIVO，看了充电动画还是挺炫丽的！网上找了下没有，于是自己写了个,效果类似

同时也写了个华为手机充电效果，他们相同的地方：就是用贝塞尔曲线，思路来源于QQ里面的气泡拖动效果, 涉及的计算，也是特别复杂！ 如果你能把这个掌握，基本自定义view和动画就非常牛逼了

后面一课vLOG：做抖音的剪映里面处理视频，各自拖动，缩放，滑动，帧处理的UI效果，也是非常复杂！ (之前看同事做的一直会闪烁，并且会偶现白)

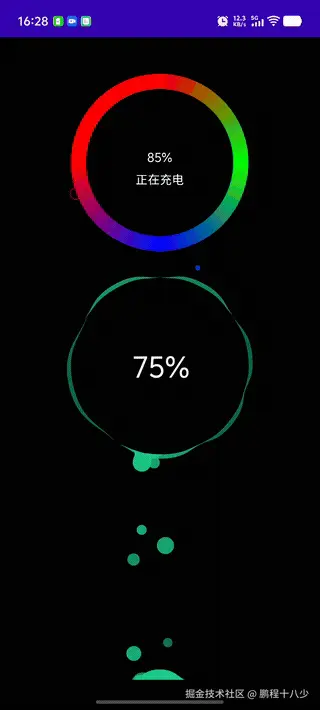

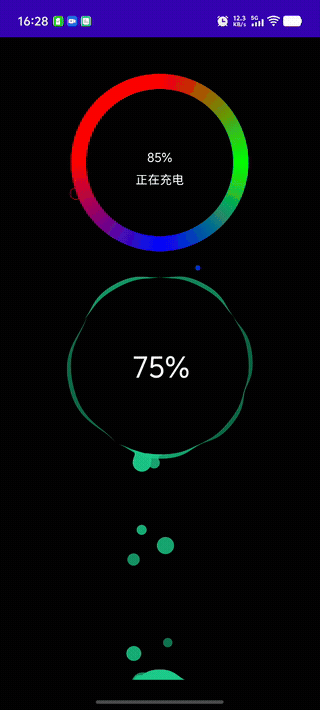

1.效果图

手机充电动画实现了充电过程中能量流动的视觉效果，配合百分比文字可直观显示充电进度。粒子系统的运动轨迹和颜色变化增强了动画的科技感和动态感。


2.功能需求

1.中间一个大的3色，颜色相邻是渐变效果产生的空心圆圈

2.每个时间都有1-3个对于颜色的小圆漂移到大圆内，并合成一体，消失

3.小圆和大圆接触的时候，有那种2个水滴融合在一起的效果

3.思路

一共分为4步骤！

第一步： 圆环绘制：

第二步： 文本绘制：

第三步： 计算粒子的颜色值：

第四步： 粒子移动动画，碰到圆环消失：

第四步： 水滴效果,贝塞尔曲线

3.1：圆环绘制：

使用SweepGradient创建三色渐变,设置到画笔中 mRingPaint.setShader(sweepGradient);
drawArc()绘制360度圆环

// 创建圆环渐变着色器
SweepGradient sweepGradient = new SweepGradient(
        mCenterX, mCenterY,
        mRingColors,
        new float[]{0f, 0.33f, 0.66f}
);

// 旋转渐变使其从顶部开始
Matrix gradientMatrix = new Matrix();
gradientMatrix.preRotate(-90, mCenterX, mCenterY);
sweepGradient.setLocalMatrix(gradientMatrix);

mRingPaint.setShader(sweepGradient);

// 绘制圆环
canvas.drawArc(mRingRect, 0, 360, false, mRingPaint);

颜色分布验证：

角度	位置	颜色	验证
0°	顶部	红色	✅
90°	右侧	绿色	✅
180°	底部	绿蓝混合（青色）	✅
270°	左侧	蓝色	✅
360°	顶部	红色	✅

3.2：文本绘制：

// 绘制文本
canvas.drawText(mPercentText, mCenterX, mCenterY - mTextSpacing, mTextPaint);
canvas.drawText(mChargeText, mCenterX, mCenterY + mTextSpacing + mTextSize, mTextPaint);

3.3：计算粒子的颜色值：通过角度值，映射对应的颜色值

/**
 * 根据角度获取圆环上对应位置的颜色（修正角度转换问题）
 */
private int getRingColorAtAngle(float angle) {
    // 关键修正：将原始角度转换为圆环渐变坐标系的角度（考虑-90度旋转）
    float gradientAngle = (angle - 90 + 360) % 360;

    // 计算归一化位置 (0.0 - 1.0)
    float normalizedPos = gradientAngle / 360f;

    // 圆环颜色分段
    if (normalizedPos < 0.33f) {
        // 红色到绿色渐变
        float fraction = normalizedPos / 0.33f;
        return (Integer) mColorEvaluator.evaluate(fraction, mRingColors[0], mRingColors[1]);
    } else if (normalizedPos < 0.66f) {
        // 绿色到蓝色渐变
        float fraction = (normalizedPos - 0.33f) / 0.33f;
        return (Integer) mColorEvaluator.evaluate(fraction, mRingColors[1], mRingColors[2]);
    } else {
        // 蓝色到红色渐变
        float fraction = (normalizedPos - 0.66f) / 0.34f;
        return (Integer) mColorEvaluator.evaluate(fraction, mRingColors[2], mRingColors[0]);
    }
}

3.4 产生粒子

private void generateParticles() {
    long currentTime = System.currentTimeMillis();
    if (currentTime - mLastParticleTime > PARTICLE_INTERVAL && mParticles.size() < MAX_PARTICLES) {
        mLastParticleTime = currentTime;

        // 随机角度 (0-360度)
        float angle = mRandom.nextFloat() * 360;

        // 避开顶部区域（-60度到60度之间不生成粒子）
        float normalizedAngle = (angle + 360) % 360;
        if (normalizedAngle > 60 && normalizedAngle < 300) {
            // 粒子起始位置在圆环外1.5-2倍半径处
            float distanceFactor = 1.5f + mRandom.nextFloat() * 0.5f;
            float startX = mCenterX + (float) Math.cos(Math.toRadians(angle)) * mRingRadius * distanceFactor;
            float startY = mCenterY + (float) Math.sin(Math.toRadians(angle)) * mRingRadius * distanceFactor;

            // 目标位置在黄色内圆边缘（确保在安全区域外）
            float targetDistance = Math.max(mInnerCircleRadius, mSafeZoneRadius);
            float targetX = mCenterX + (float) Math.cos(Math.toRadians(angle)) * targetDistance;
            float targetY = mCenterY + (float) Math.sin(Math.toRadians(angle)) * targetDistance;

            // 随机初始大小 (最大不超过圆环宽度的一半)
            float startSize = mRandom.nextFloat() * (mRingWidth / 4) + 2; // 更小的初始大小

            // 目标大小为圆环截面半径（即圆环宽度的一半）
            float targetSize = mRingWidth / 2; // 最终等于圆环截面半径

            // 随机移动速度 (0.01-0.05)
            float speed = 0.01f + mRandom.nextFloat() * 0.04f;

            // 计算目标位置在圆环上的颜色（使用修正后的角度转换）
            int targetColor = getRingColorAtAngle(angle);

            // 起始颜色为半透明版本的目标颜色
            int startColor = Color.argb(100,
                    Color.red(targetColor),
                    Color.green(targetColor),
                    Color.blue(targetColor));

            mParticles.add(new Particle(
                    startX, startY, startSize, startColor,
                    targetX, targetY, targetSize, speed, targetColor,
                    mCenterX, mCenterY, mInnerCircleRadius
            ));
        }
    }
}

3.5：粒子移动动画，碰到圆环消失：

不停的更新粒子的x,y,进行重绘，就产生了动画的效果

private void drawAndUpdateParticles(Canvas canvas) {
    Paint particlePaint = new Paint(Paint.ANTI_ALIAS_FLAG);
    particlePaint.setStyle(Paint.Style.FILL);

    List<Particle> toRemove = new ArrayList<>();

    for (Particle particle : mParticles) {
        // 更新粒子位置和大小
        particle.update();

        // 设置粒子颜色
        particlePaint.setColor(particle.getCurrentColor());

        // 绘制粒子
        canvas.drawCircle(particle.x, particle.y, particle.size, particlePaint);

        // 检查是否到达目标或发生碰撞
        if (particle.isAtTarget() || particle.isCollided()) {
            toRemove.add(particle);
        }
    }

    // 移除到达目标或碰撞的粒子
    mParticles.removeAll(toRemove);
}

碰撞检测：

boolean isAtTarget() {
    return progress >= 1.0f;
}

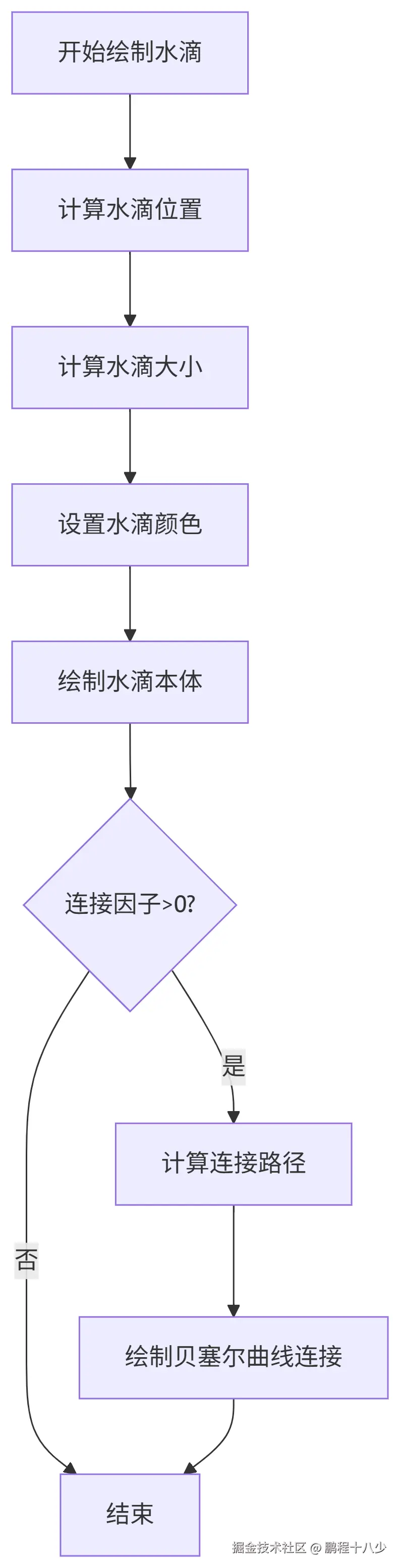

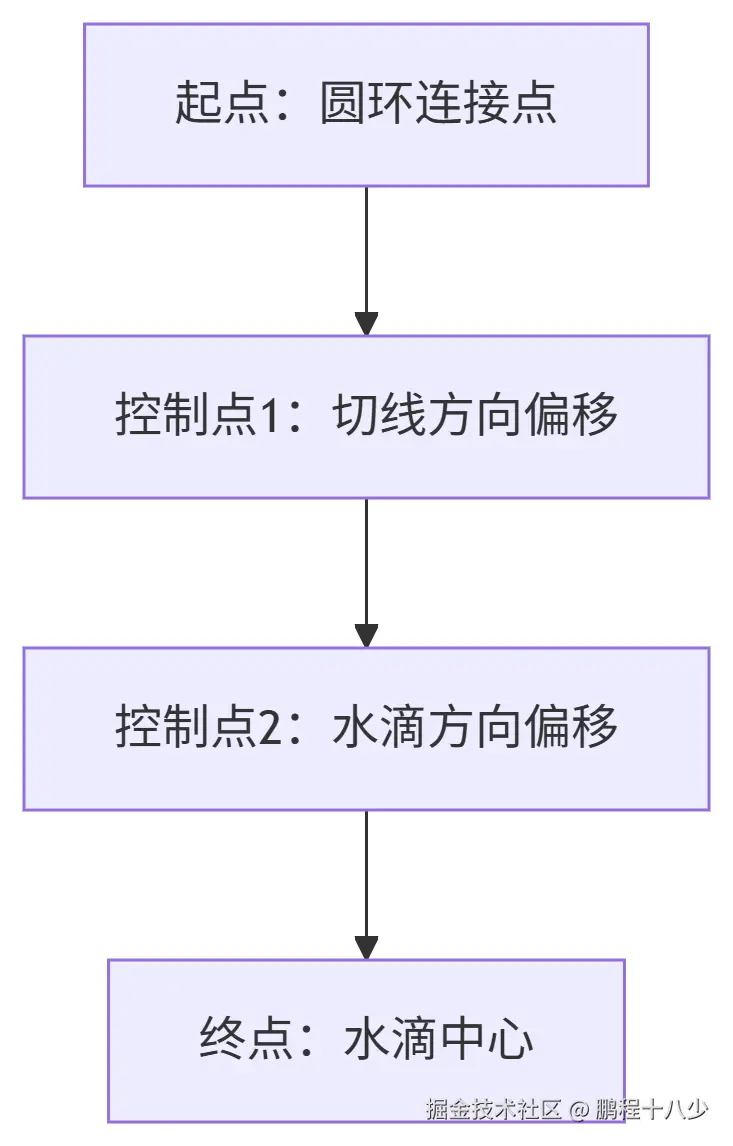

3.6：水滴效果,贝塞尔曲线：涉及复杂的计算

/**
 * 生成2个控制点
 *
 * @param p0
 * @param p1
 * @param p2
 * @param lineSmoothness
 * @return
 */
public static PointF[] generateMidControlPoints(PointF p0, PointF p1, PointF p2, float lineSmoothness) {

    float c1x = p0.x + (p1.x - p0.x) * lineSmoothness;
    float c1y = p0.y + (p1.y - p0.y) * lineSmoothness;

    float c2x = p1.x - (p2.x - p0.x) * lineSmoothness;
    float c2y = p1.y - (p2.y - p0.y) * lineSmoothness;

    PointF[] points = new PointF[2];
    points[0] = new PointF(c1x, c1y);
    points[1] = new PointF(c2x, c2y);
    return points;
}

/**
 * 生成最后的2个控制点
 *
 * @param p0
 * @param p1
 * @param p2
 * @param lineSmoothness
 * @return
 */
public static PointF[] generateLastControlPoints(PointF p0, PointF p1, PointF p2, float lineSmoothness) {

    float c1x = p1.x + (p2.x - p0.x) * lineSmoothness;
    float c1y = p1.y + (p2.y - p0.y) * lineSmoothness;

    float c2x = p2.x - (p2.x - p1.x) * lineSmoothness;
    float c2y = p2.y - (p2.y - p1.y) * lineSmoothness;

    PointF[] points = new PointF[2];
    points[0] = new PointF(c1x, c1y);
    points[1] = new PointF(c2x, c2y);
    return points;
}

/**
 * 生成圆弧上的3个点
 *
 * @param centerX    中心点x
 * @param centerY    中心点y
 * @param radius     半径
 * @param startAngle 起始角度
 * @param sweepAngle 扫描角度
 * @return
 */
public static PointF[] generatePoints(float centerX, float centerY, float radius, float startAngle, float sweepAngle) {

    double startRad = DegreeUtil.toRadians(startAngle);
    double midRad = DegreeUtil.toRadians(startAngle + sweepAngle / 2);
    double endRad = DegreeUtil.toRadians(startAngle + sweepAngle);
    //起始点
    double startX = centerX + DegreeUtil.getCosSideLength(radius, startRad);
    double startY = centerY + DegreeUtil.getSinSideLength(radius, startRad);
    //圆弧中点
    double midX = centerX + DegreeUtil.getCosSideLength(radius, midRad);
    double midY = centerY + DegreeUtil.getSinSideLength(radius, midRad);
    //结束点
    double endX = centerX + DegreeUtil.getCosSideLength(radius, endRad);
    double endY = centerY + DegreeUtil.getSinSideLength(radius, endRad);

    PointF[] points = new PointF[3];

    points[0] = new PointF((float) startX, (float) startY);
    points[1] = new PointF((float) midX, (float) midY);
    points[2] = new PointF((float) endX, (float) endY);
    return points;
}

/**
 * 连成path
 *
 * @param path
 * @param points
 * @param lineSmoothness
 */
public static void connectToPath(Path path, PointF[] points, float lineSmoothness) {

    if (points == null) throw new NullPointerException("points == null");
    if (points.length < 3) throw new IllegalArgumentException("points.length < 3");
    PointF[] c = null;
    for (int i = 0; i < points.length; i++) {

        if (i == 0) {
            path.moveTo(points[i].x, points[i].y);
        } else if (i == points.length - 1) {
            c = ChargingHelper.generateLastControlPoints(points[i - 2], points[i - 1], points[i], lineSmoothness);
            path.cubicTo(c[0].x, c[0].y, c[1].x, c[1].y, points[i].x, points[i].y);
        } else {
            c = ChargingHelper.generateMidControlPoints(points[i - 1], points[i], points[i + 1], lineSmoothness);
            path.cubicTo(c[0].x, c[0].y, c[1].x, c[1].y, points[i].x, points[i].y);
        }
    }
}

/**
 * 生成2个点
 * @param centerX
 * @param centerY
 * @param angle
 * @param cosSideLength
 * @param sinSideLength
 * @param isYAdd
 * @return
 */
public static PointF[] generatePoints(float centerX, float centerY, double angle, double cosSideLength, double sinSideLength, boolean isYAdd){
    double rad = DegreeUtil.getCoordinateRadians(cosSideLength, sinSideLength);
    double degree = DegreeUtil.toDegrees(rad);
    //斜边长度
    double hypotenuse = Math.sqrt(Math.pow(cosSideLength, 2) + Math.pow(sinSideLength, 2));

    double rad1 = DegreeUtil.toRadians(angle - degree);
    //x1,y1坐标
    double x1 = centerX + DegreeUtil.getCosSideLength(hypotenuse, rad1);

    double rad2 = DegreeUtil.toRadians(angle + degree);
    //x2,y2坐标
    double x2 = centerX + DegreeUtil.getCosSideLength(hypotenuse, rad2);

    double y1 = 0, y2 = 0;
    if(isYAdd){
        y1 = centerY + DegreeUtil.getSinSideLength(hypotenuse, rad1);
        y2 = centerY + DegreeUtil.getSinSideLength(hypotenuse, rad2);
    }else{
        y1 = centerY - DegreeUtil.getSinSideLength(hypotenuse, rad1);
        y2 = centerY - DegreeUtil.getSinSideLength(hypotenuse, rad2);
    }
    PointF []points = new PointF[2];
    points[0] = new PointF((float) x1,(float) y1);
    points[1] = new PointF((float) x2,(float) y2);
    return points;
}

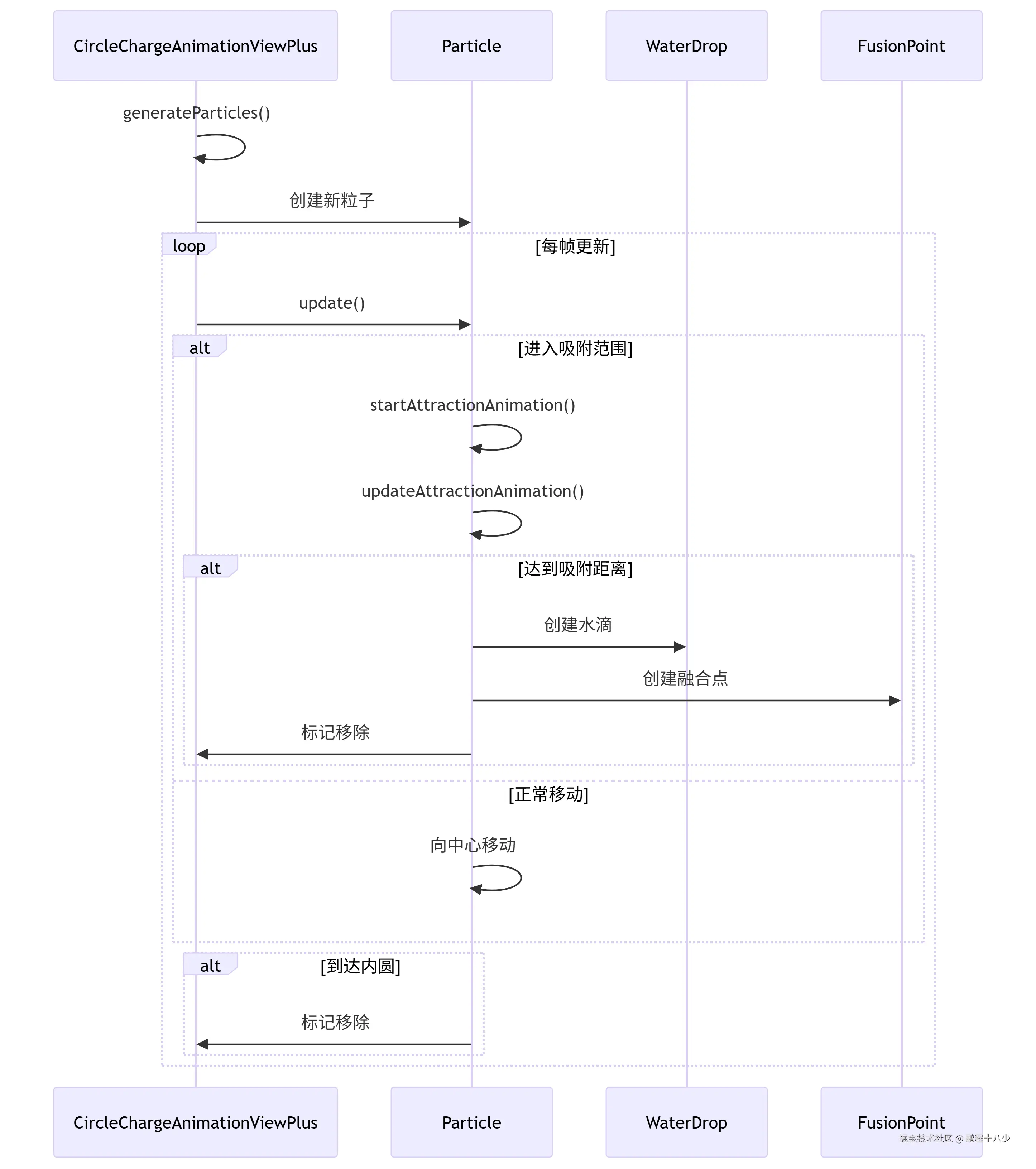

4.架构图

5.总结

比较复杂的就是计算

5.1 静态圆环的颜色计算

5.2 粒子的颜色计算

5.3 粒子移动的坐标计算

5.1. 静态圆环颜色计算

计算原理

圆环使用SweepGradient实现，这是一个环形渐变着色器。默认情况下：

0° 指向三点钟方向（X轴正方向）
角度顺时针增加

但我们需要：

0° 指向顶部（12点钟方向）
90° 指向右侧
180° 指向底部
270° 指向左侧

实现步骤

创建基础渐变：
```
SweepGradient sweepGradient = new SweepGradient(
        mCenterX, mCenterY,
        mRingColors,
        new float[]{0f, 0.25f, 0.5f, 0.75f}
);
```
- 使用4个颜色点：红(0°)、绿(90°)、蓝(180°)、红(270°)
- 位置对应：0°(0.0), 90°(0.25), 180°(0.5), 270°(0.75)

旋转渐变矩阵：

Matrix gradientMatrix = new Matrix();
gradientMatrix.setRotate(-90, mCenterX, mCenterY);
sweepGradient.setLocalMatrix(gradientMatrix);

将整个渐变逆时针旋转90°
使0°指向顶部

颜色分布验证

角度	位置	归一化位置	颜色计算
0°	顶部	0.0	红色 (100%)
45°	右上	0.125	红绿渐变 (50%红, 50%绿)
90°	右侧	0.25	绿色 (100%)
135°	右下	0.375	绿蓝渐变 (50%绿, 50%蓝)
180°	底部	0.5	蓝色 (100%)
225°	左下	0.625	蓝红渐变 (50%蓝, 50%红)
270°	左侧	0.75	红色 (100%)
315°	左上	0.875	红蓝渐变 (50%红, 50%蓝)

5.2. 粒子颜色计算

计算原理

粒子颜色需要匹配其在圆环上的生成位置的颜色。使用角度参数计算颜色：

归一化位置：
```
float normalizedPos = angle / 360f;
```

分段计算颜色：

if (normalizedPos < 0.25f) {
    // 0°-90°：红到绿渐变
    float fraction = normalizedPos / 0.25f;
    return interpolateColor(mRingColors[0], mRingColors[1], fraction);
} else if (normalizedPos < 0.5f) {
    // 90°-180°：绿到蓝渐变
    float fraction = (normalizedPos - 0.25f) / 0.25f;
    return interpolateColor(mRingColors[1], mRingColors[2], fraction);
} else if (normalizedPos < 0.75f) {
    // 180°-270°：蓝到红渐变
    float fraction = (normalizedPos - 0.5f) / 0.25f;
    return interpolateColor(mRingColors[2], mRingColors[3], fraction);
} else {
    // 270°-360°：红色
    return mRingColors[3];
}

颜色插值算法

private int interpolateColor(int color1, int color2, float fraction) {
    int a1 = (color1 >> 24) & 0xff;
    int r1 = (color1 >> 16) & 0xff;
    int g1 = (color1 >> 8) & 0xff;
    int b1 = color1 & 0xff;

    int a2 = (color2 >> 24) & 0xff;
    int r2 = (color2 >> 16) & 0xff;
    int g2 = (color2 >> 8) & 0xff;
    int b2 = color2 & 0xff;

    int a = (int)(a1 + (a2 - a1) * fraction);
    int r = (int)(r1 + (r2 - r1) * fraction);
    int g = (int)(g1 + (g2 - g1) * fraction);
    int b = (int)(b1 + (b2 - b1) * fraction);

    return Color.argb(a, r, g, b);
}

粒子颜色生命周期

起始颜色：目标颜色的半透明版本

int startColor = Color.argb(100,
        Color.red(targetColor),
        Color.green(targetColor),
        Color.blue(targetColor));

当前颜色：随时间线性变化

return interpolateColor(startColor, targetColor, progress);

5.3. 粒子移动坐标计算

坐标系转换

所有计算基于数学坐标系：

0°：X轴正方向（三点钟方向）
90°：Y轴正方向（六点钟方向）

但我们需要：

0°：顶部（十二点钟方向）
90°：右侧（三点钟方向）
180°：底部（六点钟方向）
270°：左侧（九点钟方向）

转换公式：

float rad = (float) Math.toRadians(angle - 90);

粒子位置计算

起始位置（圆环外1.5-2倍半径处）：

float distanceFactor = 1.5f + random.nextFloat() * 0.5f;
float startX = mCenterX + (float) Math.cos(rad) * mRingRadius * distanceFactor;
float startY = mCenterY + (float) Math.sin(rad) * mRingRadius * distanceFactor;

目标位置（安全区边缘）：

float targetDistance = Math.max(mInnerCircleRadius, mSafeZoneRadius);
float targetX = mCenterX + (float) Math.cos(rad) * targetDistance;
float targetY = mCenterY + (float) Math.sin(rad) * targetDistance;

粒子移动计算

使用线性插值：

void update() {
    progress = Math.min(progress + speed, 1.0f);

    // 位置插值
    x = startX + (targetX - startX) * progress;
    y = startY + (targetY - startY) * progress;

    // 大小插值
    size = startSize + (targetSize - startSize) * progress;
}

碰撞检测

private void checkCollision() {
    float dx = x - mCenterX;
    float dy = y - mCenterY;
    float distance = (float) Math.sqrt(dx * dx + dy * dy);

    if (distance < mInnerCircleRadius + size) {
        mCollided = true;
    }
}

完整计算流程图示

角度系统转换:
  数学坐标系(0°→东) → 视图坐标系(0°→北)
  角度转换: view_angle = math_angle - 90°

粒子生成:
  1. 随机角度 (0-360°)
  2. 转换到数学坐标系: math_angle = view_angle - 90°
  3. 计算位置:
        x = center_x + cos(math_angle) * radius
        y = center_y + sin(math_angle) * radius
  4. 计算颜色: 使用view_angle计算颜色

粒子移动:
  线性插值: 从起始位置到目标位置
  大小变化: 从小到大
  颜色变化: 从半透明到不透明

碰撞检测:
  计算粒子中心到视图中心的距离
  与内圆半径比较

关键公式总结

角度转换： math_angle = view_angle - 90°

坐标计算：

x = center_x + cos(math_angle) * radius
y = center_y + sin(math_angle) * radius

颜色分段：

0-90°:   红 → 绿
90-180°: 绿 → 蓝
180-270°:蓝 → 红
270-360°:红色

线性插值：

value = start + (end - start) * progress

碰撞检测：

distance = sqrt(dx² + dy²)
collided = distance < (inner_radius + particle_radius)

贝塞尔曲线 在充电水滴效果中，我们主要使用了三次贝塞尔曲线（cubicTo）。贝塞尔曲线由控制点定义曲线的形状：

起点：圆环上的连接点（ringX, ringY）
终点：水滴中心（dropX, dropY）
控制点1：在圆环切线方向上偏移（controlX1, controlY1）
控制点2：在水滴切线方向上偏移（controlX2, controlY2）

公式表示：

B(t) = (1-t)^3 * P0 + 3*(1-t)^2*t * P1 + 3*(1-t)*t^2 * P2 + t^3 * P3

其中 t ∈ [0,1]，P0是起点，P3是终点，P1和P2是控制点。

6.源码

项目的地址：github.com/pengcaihua1…

8.Android Vivo X200S手机充电动画 PK 遥遥领先Huawei手机充电动画

1.效果图

2.功能需求

3.思路

3.1： 圆环绘制：

颜色分布验证：

3.2： 文本绘制：

3.3： 计算粒子的颜色值：通过角度值，映射对应的颜色值

3.4 产生粒子

3.5： 粒子移动动画，碰到圆环消失：

3.6： 水滴效果,贝塞尔曲线：涉及复杂的计算

4.架构图

5.总结

5.1. 静态圆环颜色计算

计算原理

实现步骤

颜色分布验证

5.2. 粒子颜色计算

计算原理

颜色插值算法

粒子颜色生命周期

5.3. 粒子移动坐标计算

坐标系转换

粒子位置计算

粒子移动计算

碰撞检测

完整计算流程图示

关键公式总结

6.源码

3.1：圆环绘制：

3.2：文本绘制：

3.3：计算粒子的颜色值：通过角度值，映射对应的颜色值

3.5：粒子移动动画，碰到圆环消失：

3.6：水滴效果,贝塞尔曲线：涉及复杂的计算
