H3C交换机对接zabbix监控平台（7.2.7）

不做菜鸟的网工
1,593 阅读2分钟

前提准备

  • 华三MIB查询平台 MIB查询

  • H3C交换机 & zabbix服务器

如何查询OID

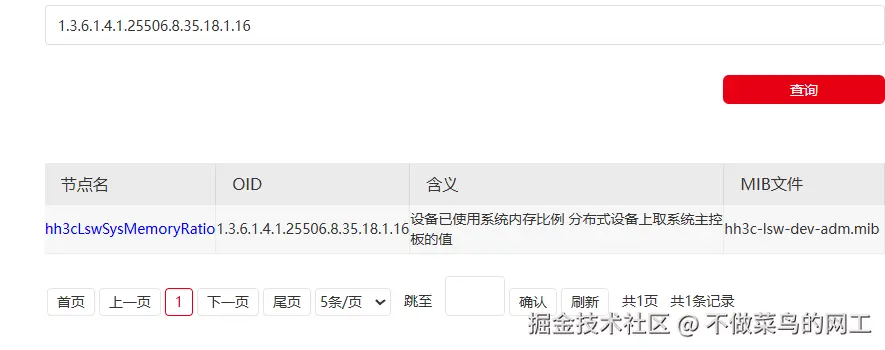

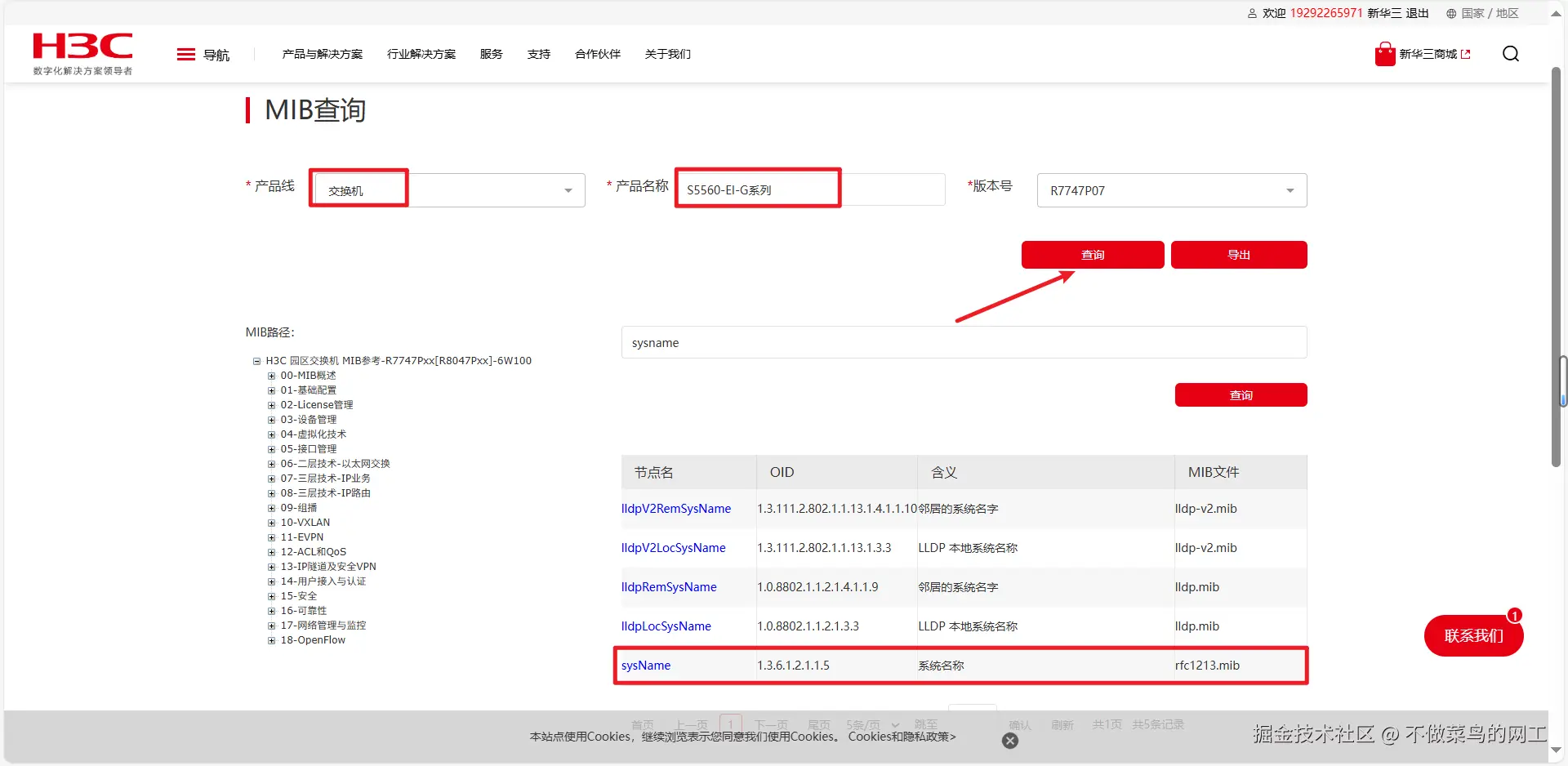

  1. 在H3C-MIB网站依据关键词查询相关节点名

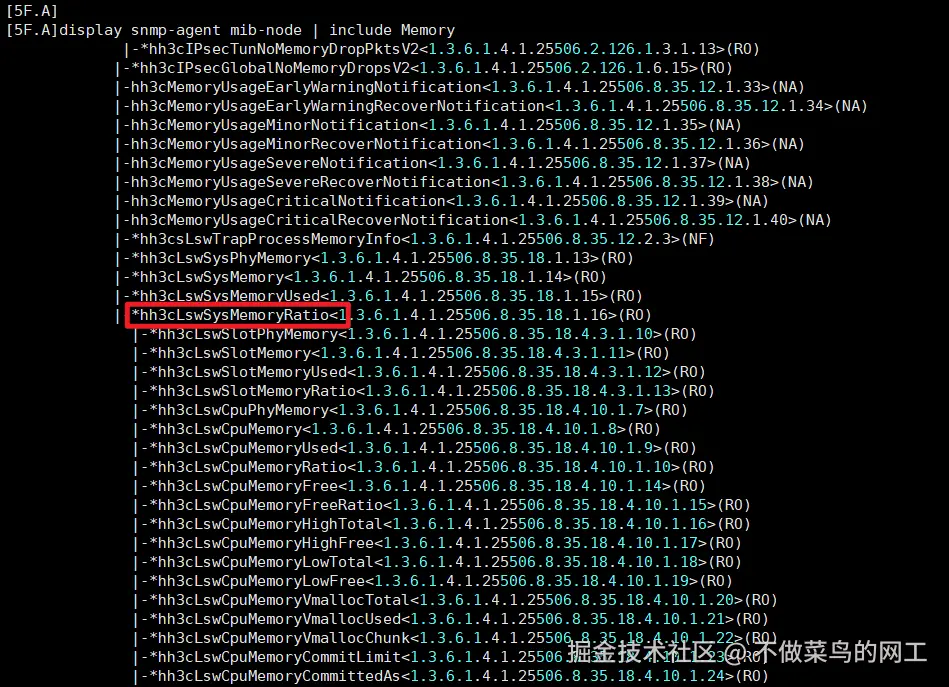

  1. 在H3C交换机查看对应的OID

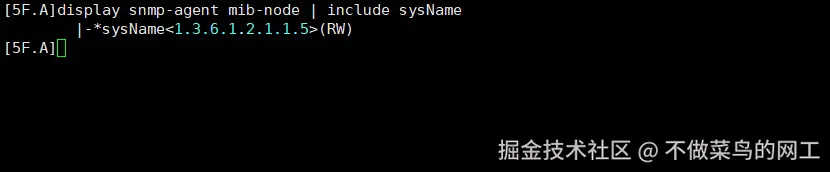

  1. 或者选择在交换机搜索关键词再去官网搜索含义



测试OID

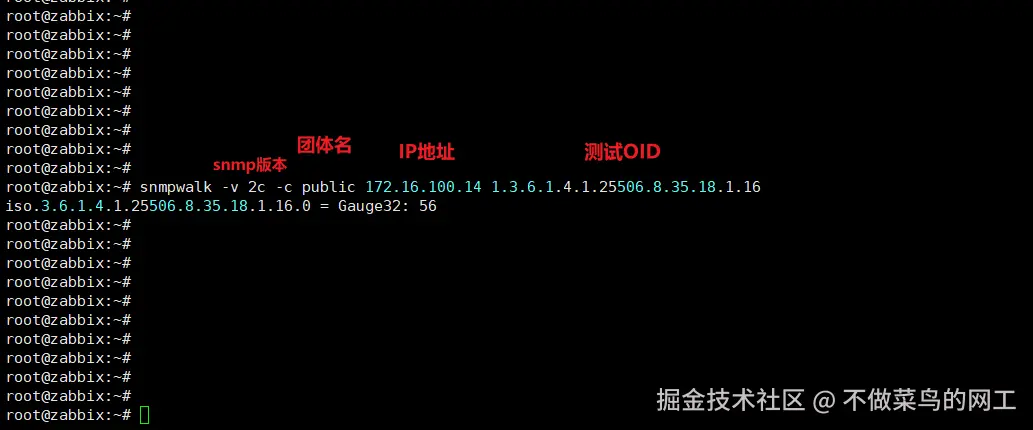

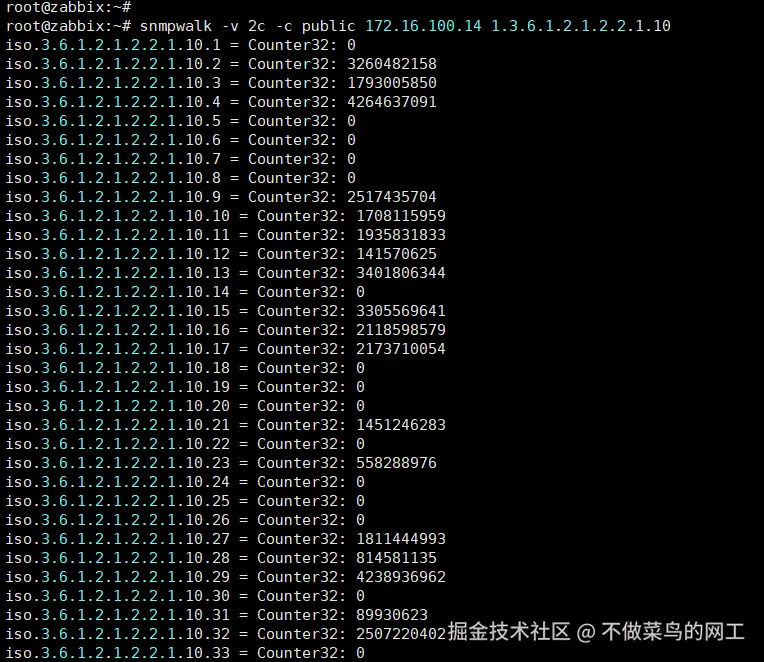

snmpwalk -v 2c -c public 172.16.100.14 1.3.6.1.4.1.25506.8.35.18.1.16

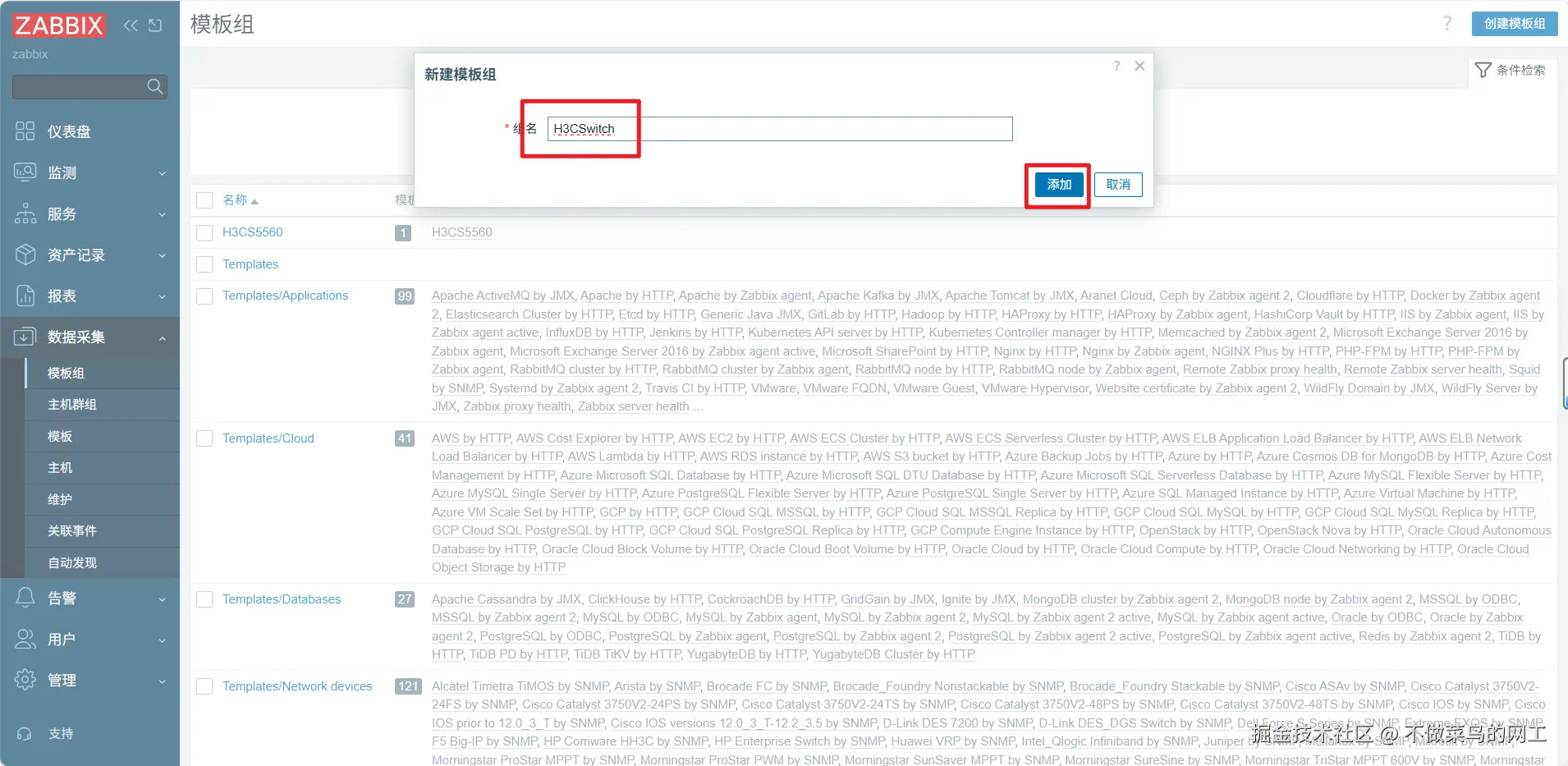

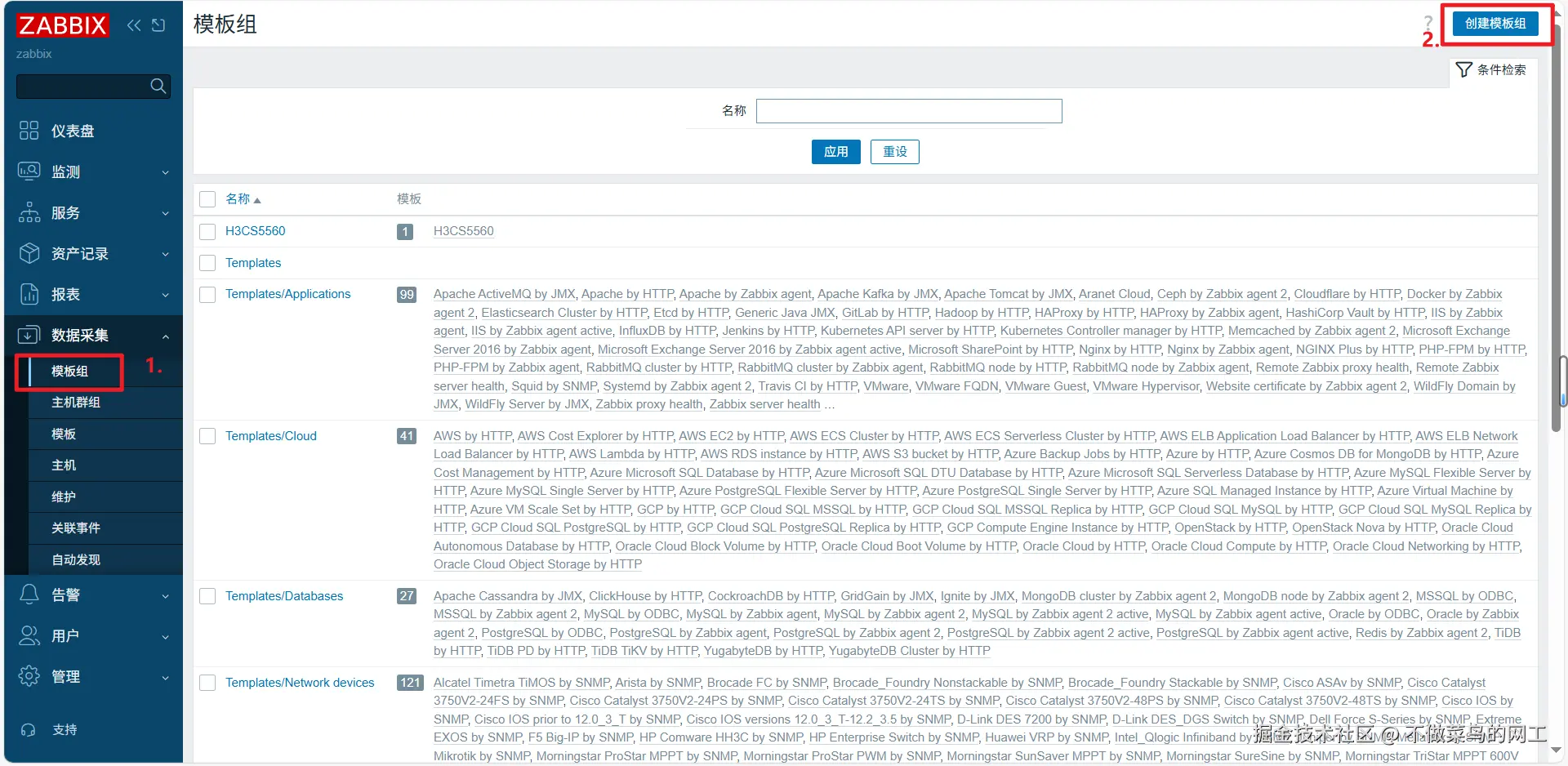

创建模板组

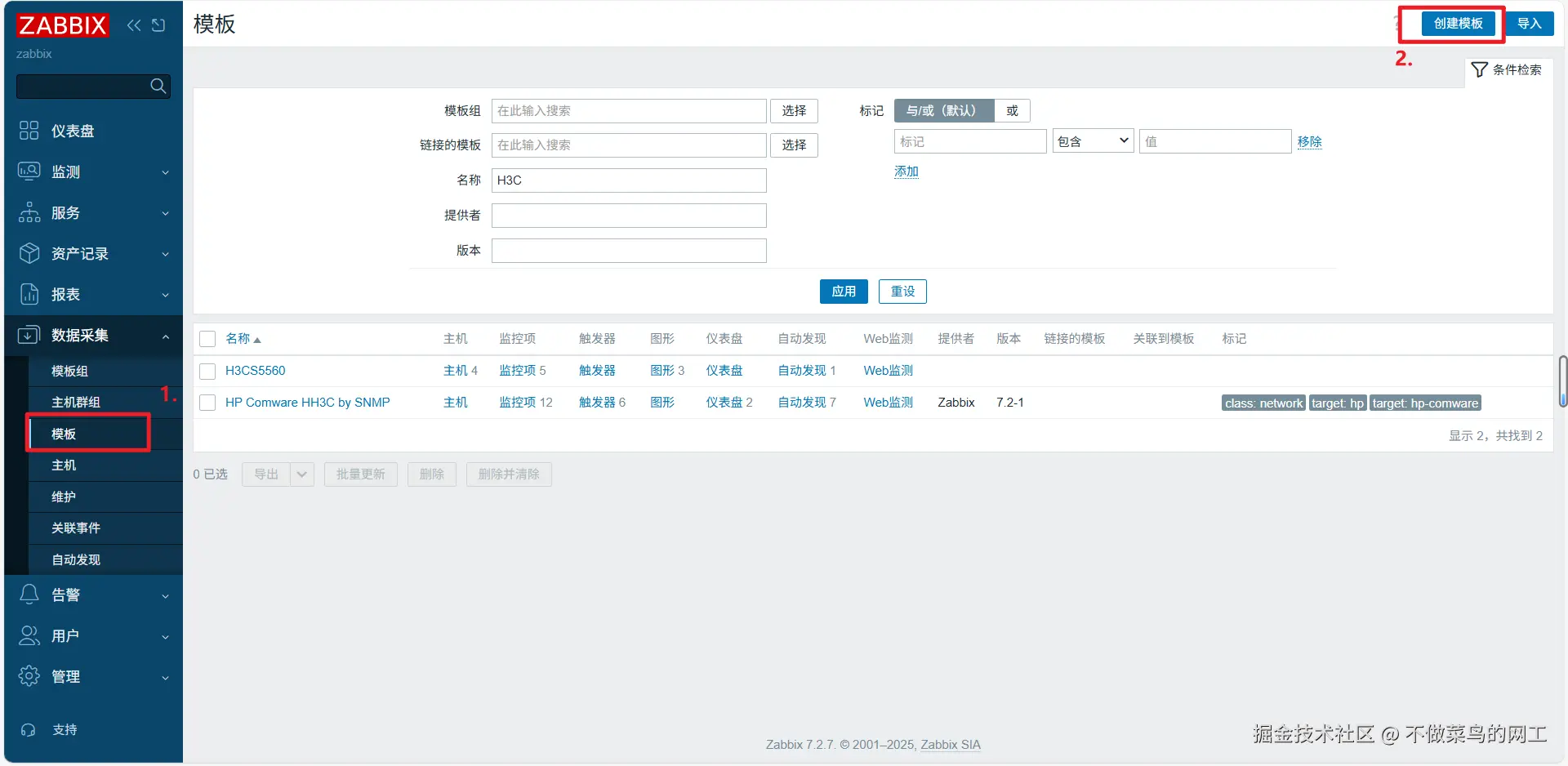

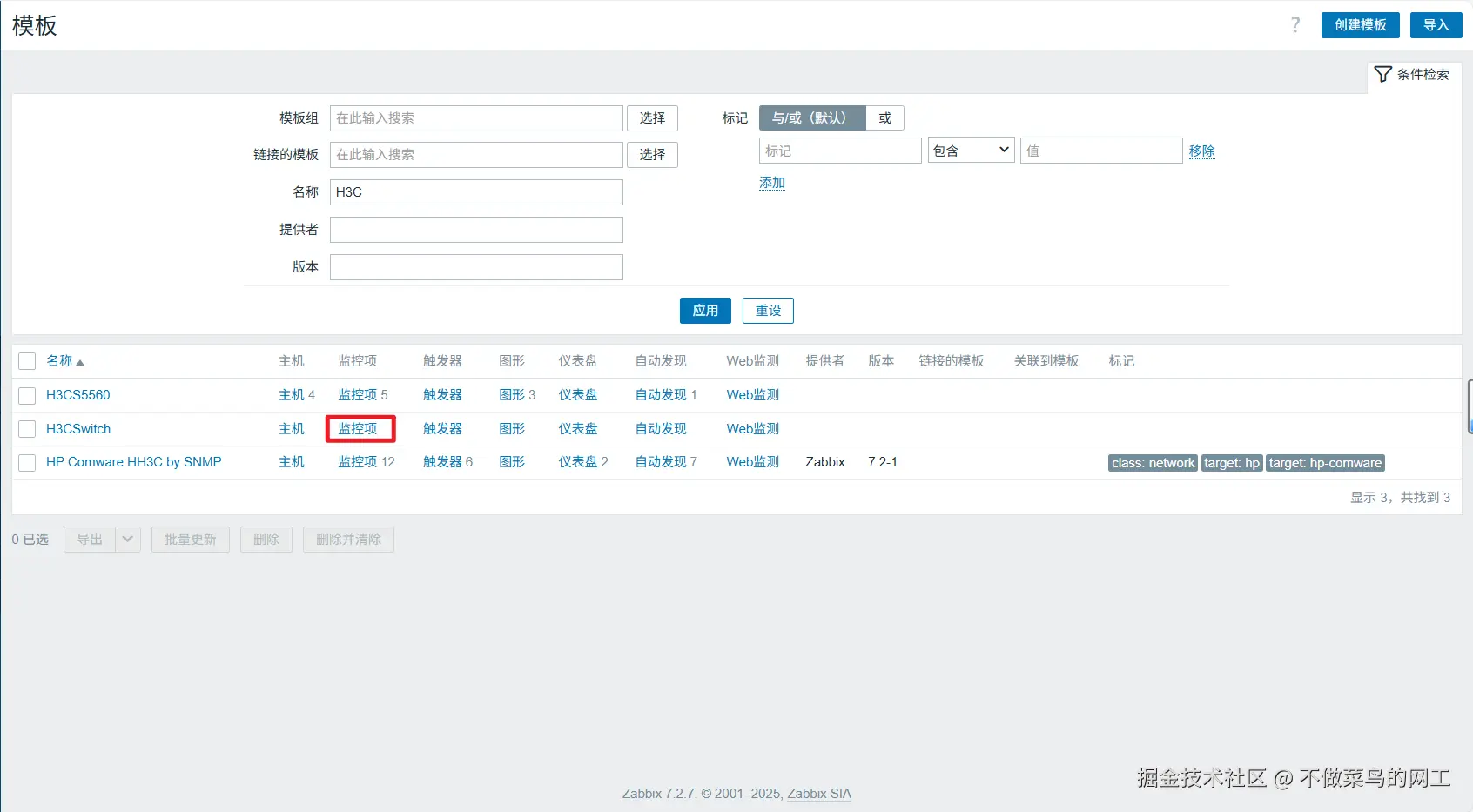

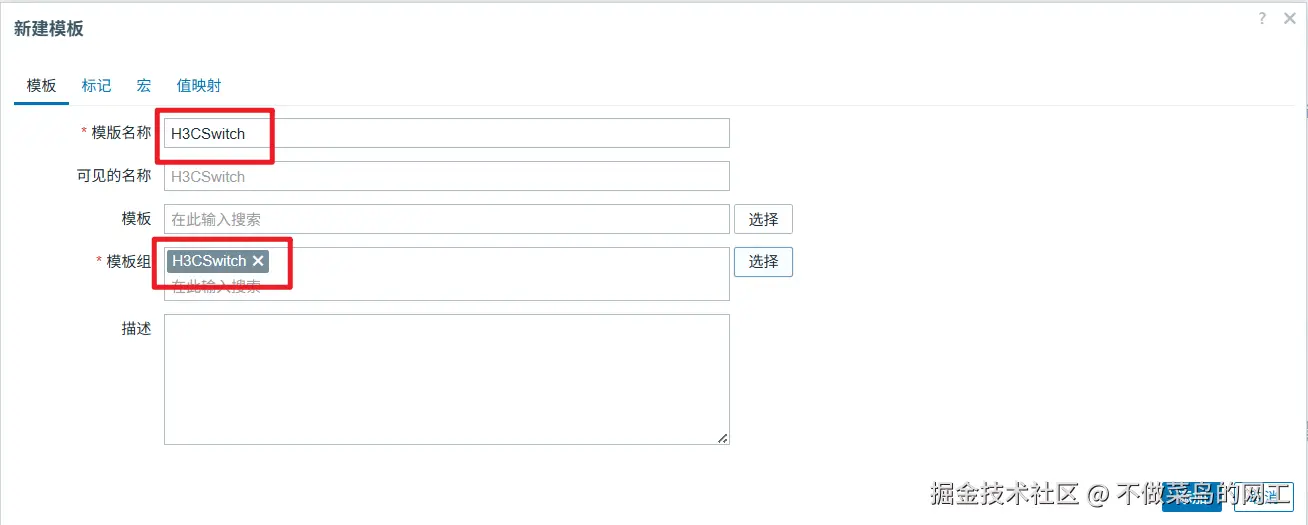

创建模板



编辑模板

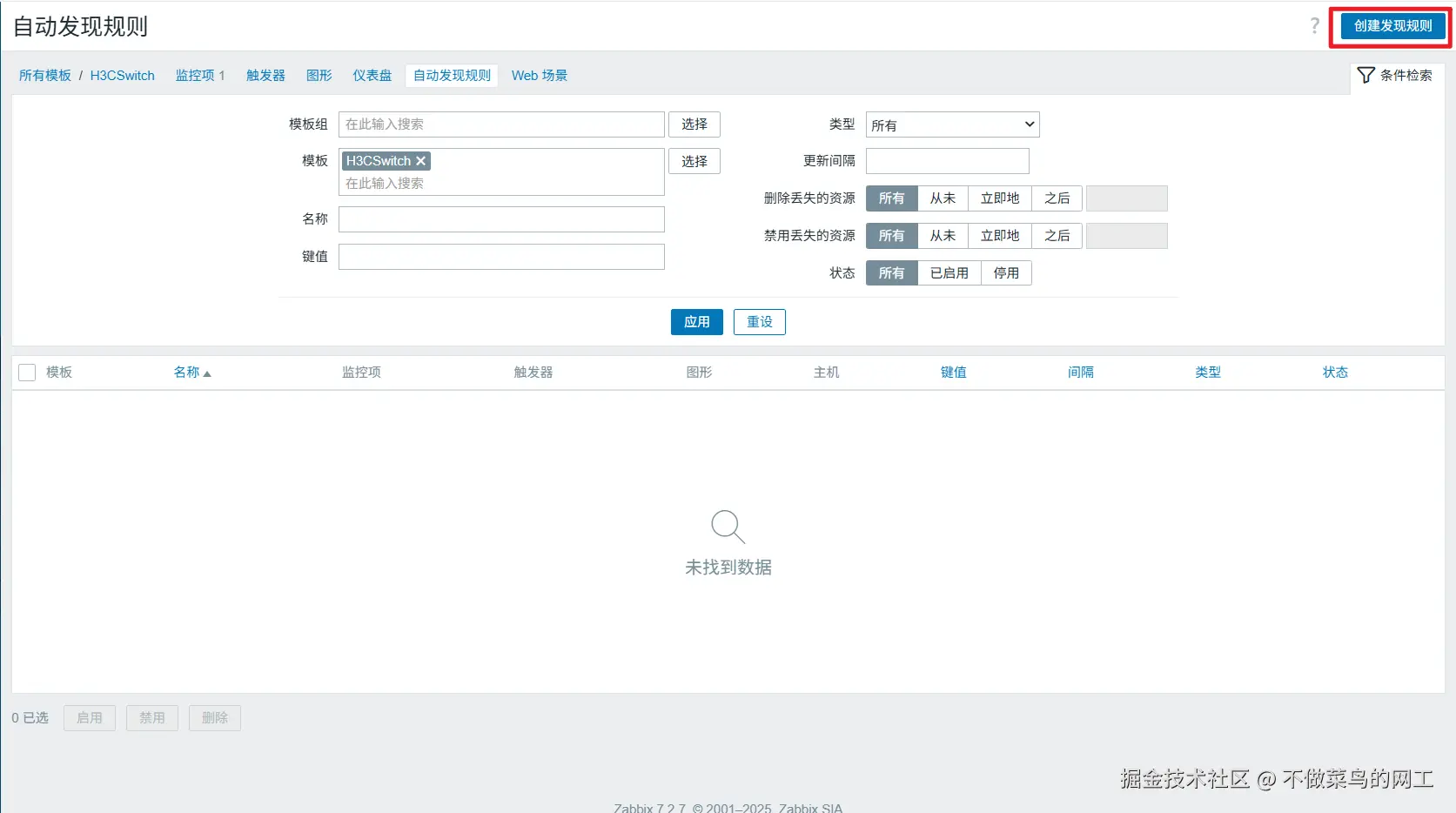

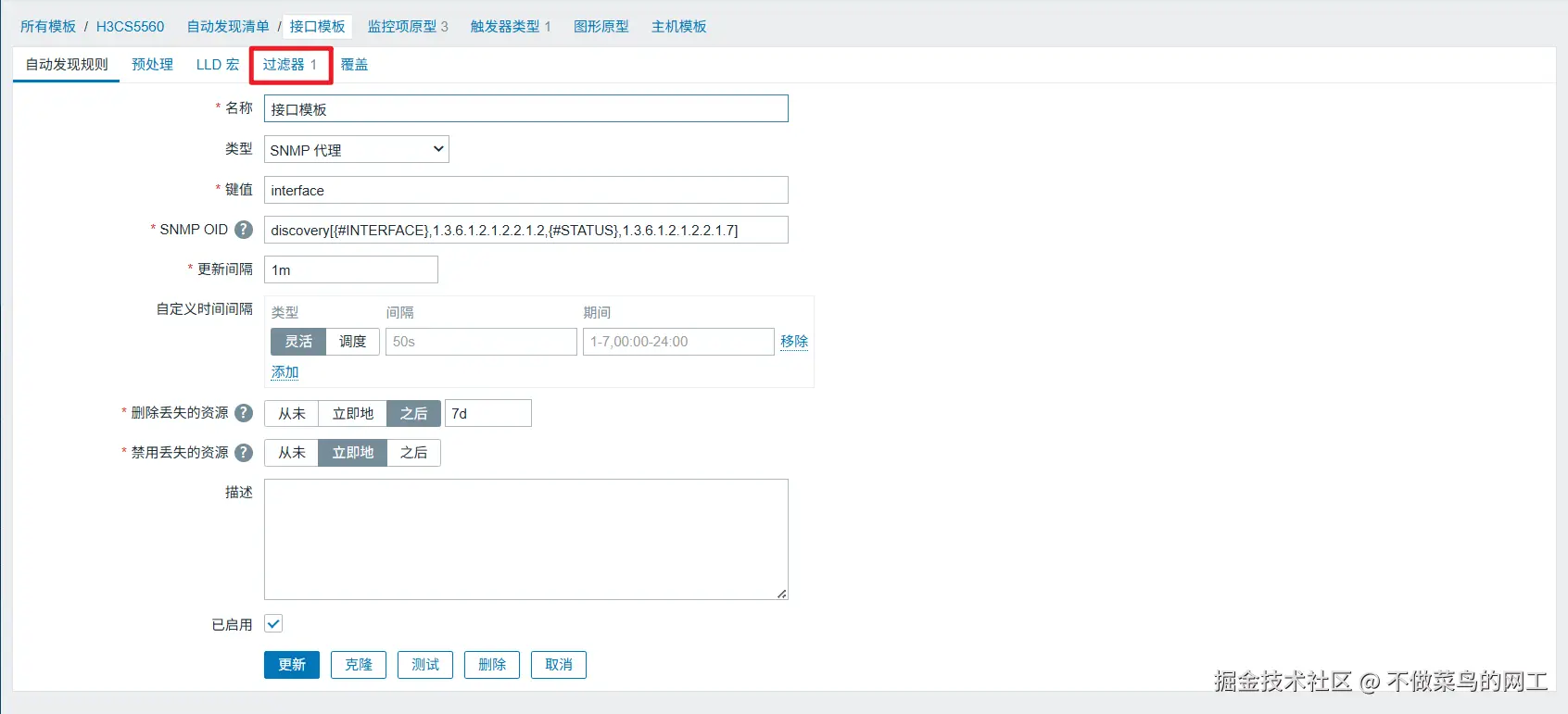

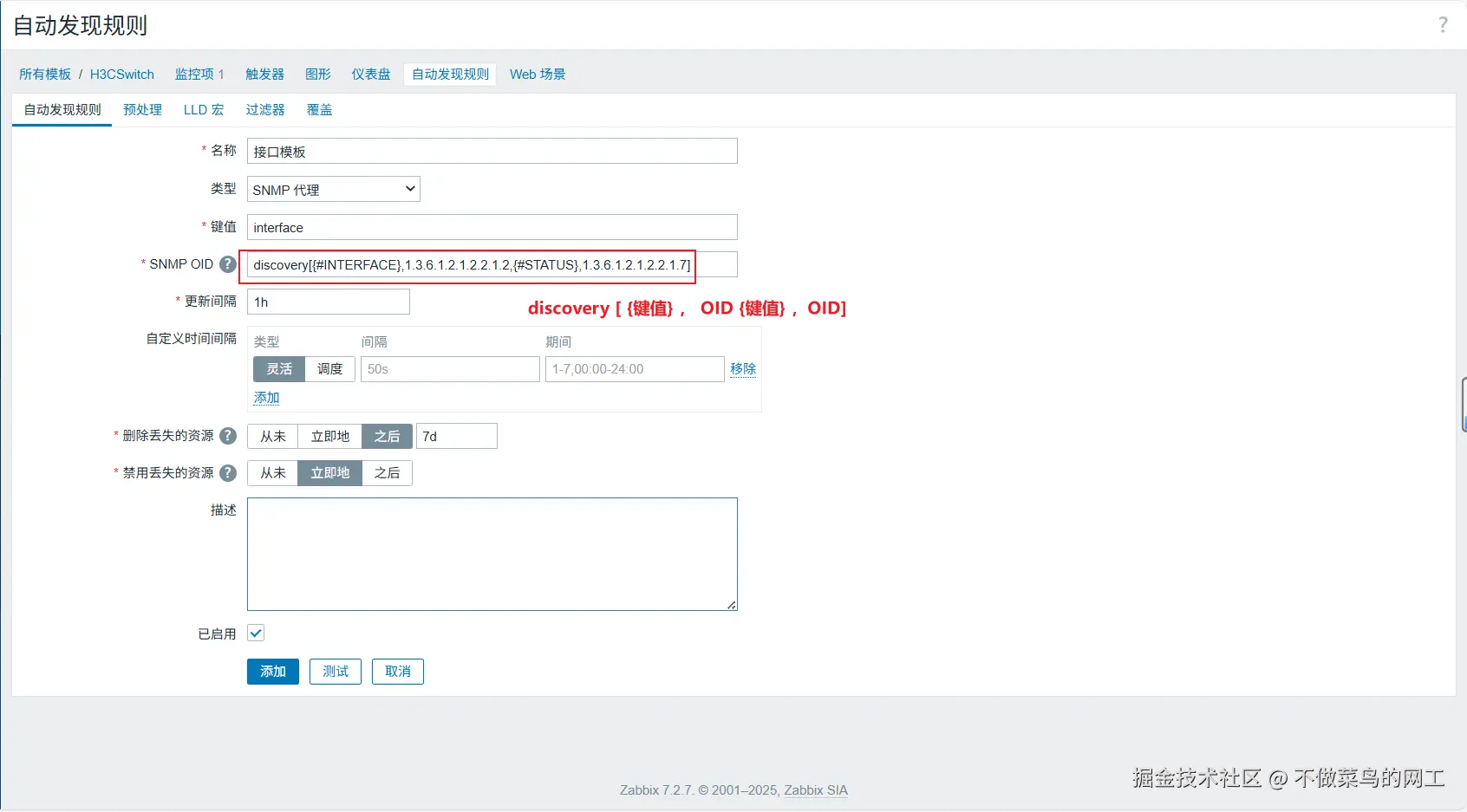

配置自动发现【发现接口】

配置成功之后 会遍历OID内所有数据 但是不会呈现数据 呈现数据需要配合监控项

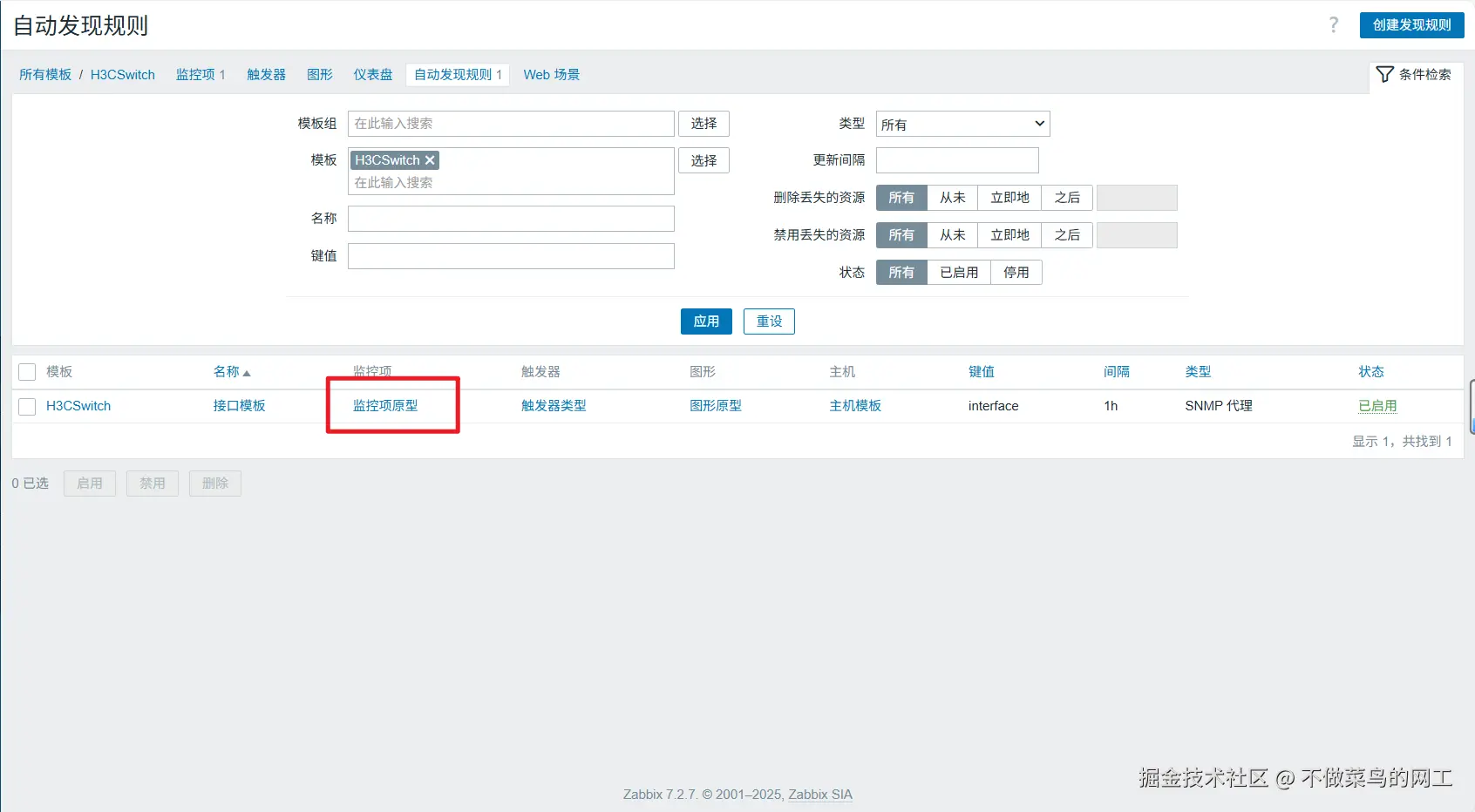

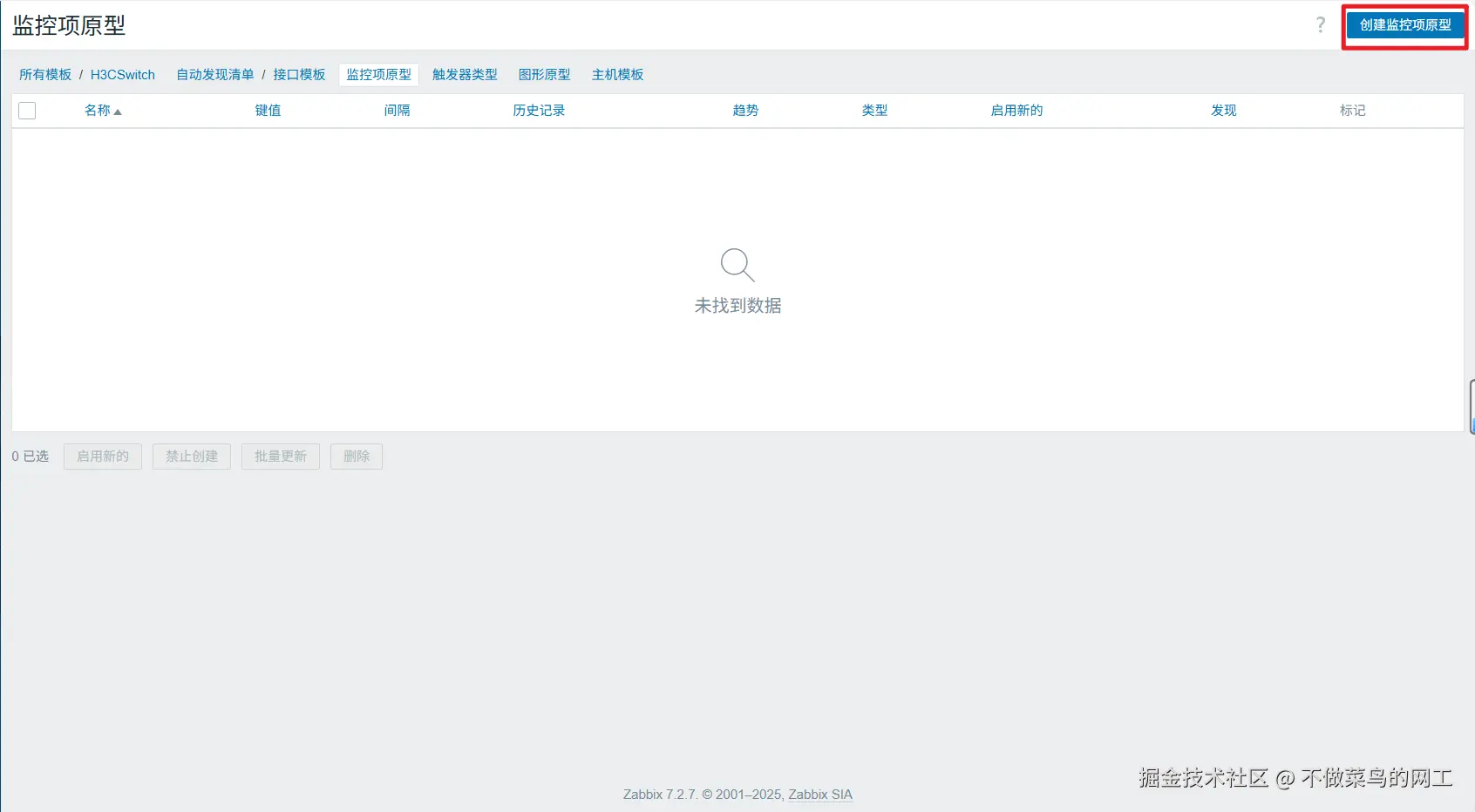

配置自动发现的监控项

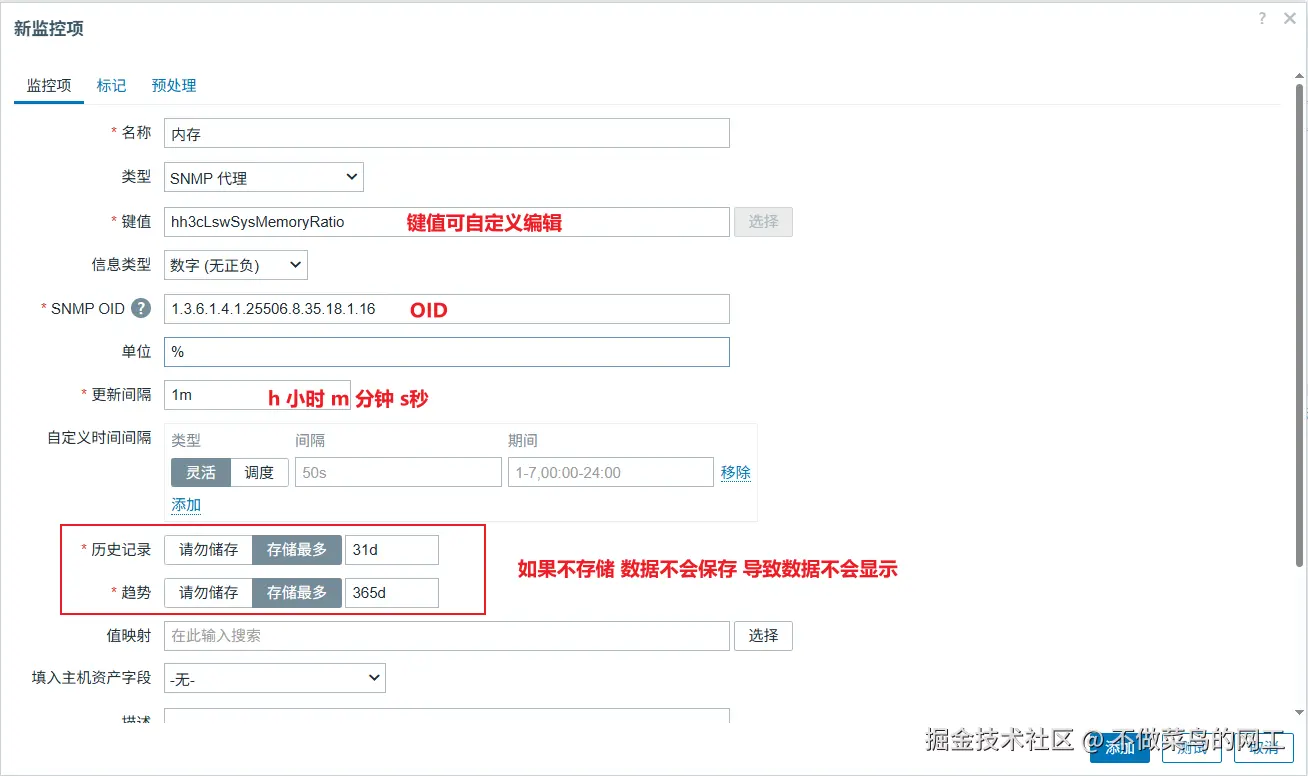

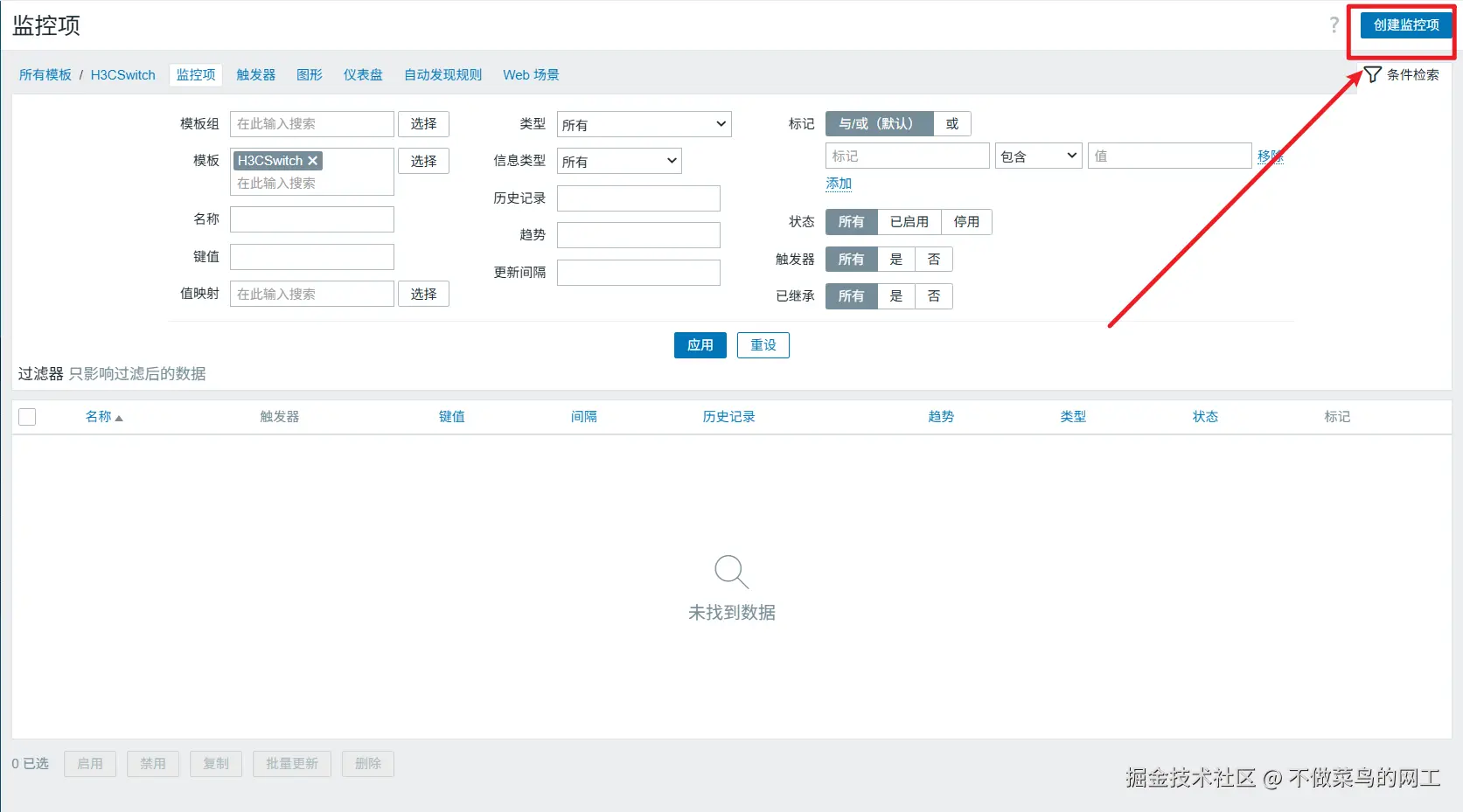

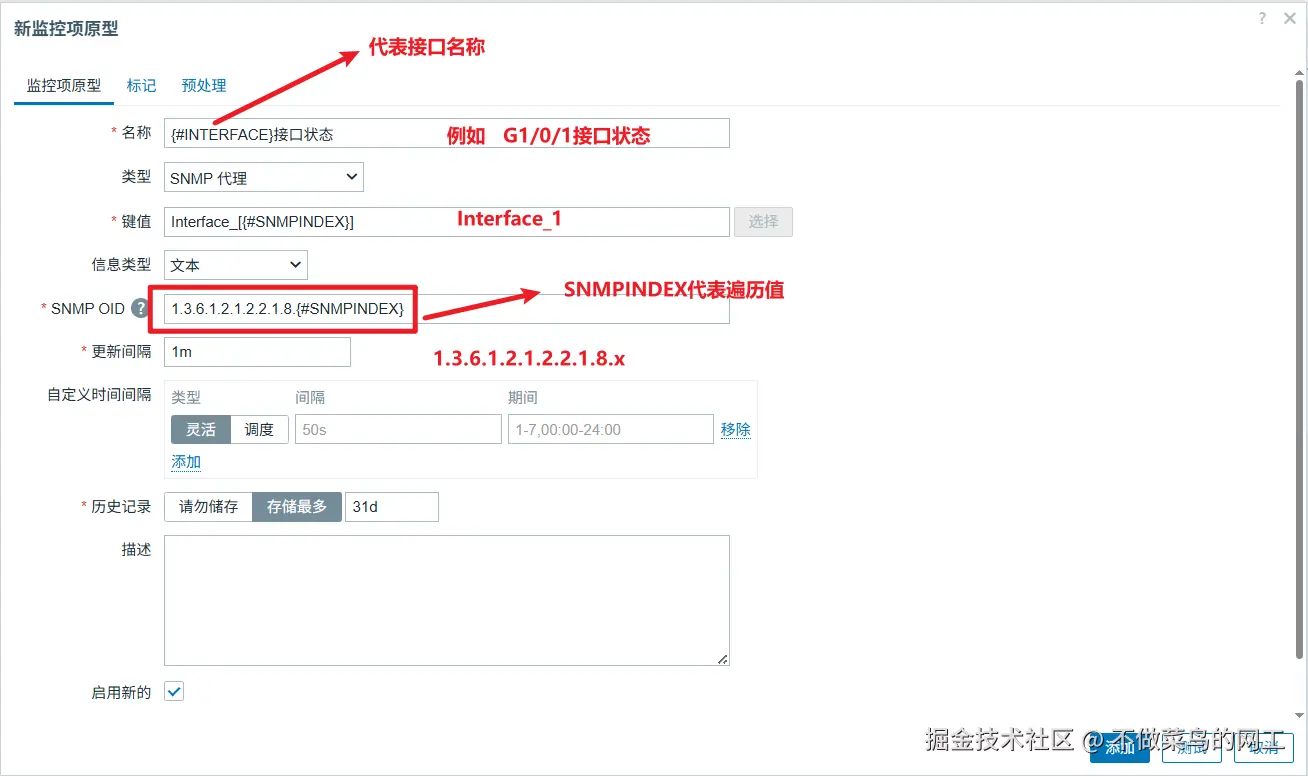

配置监控项



配置自动发现接口状态

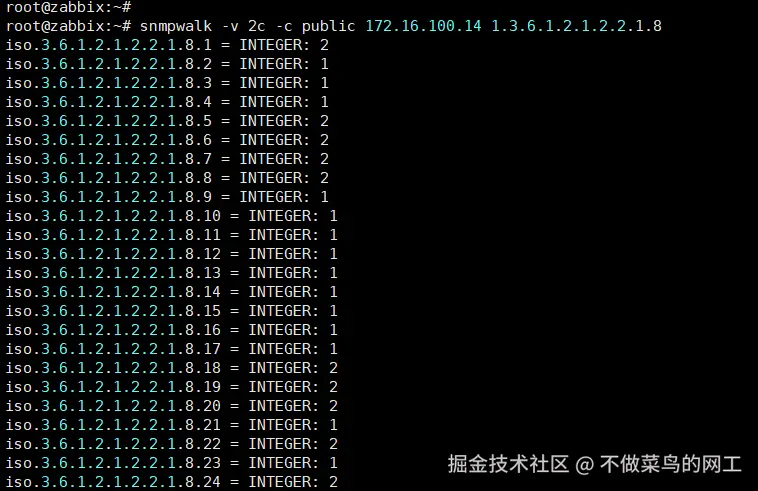

查看返回值 image.png

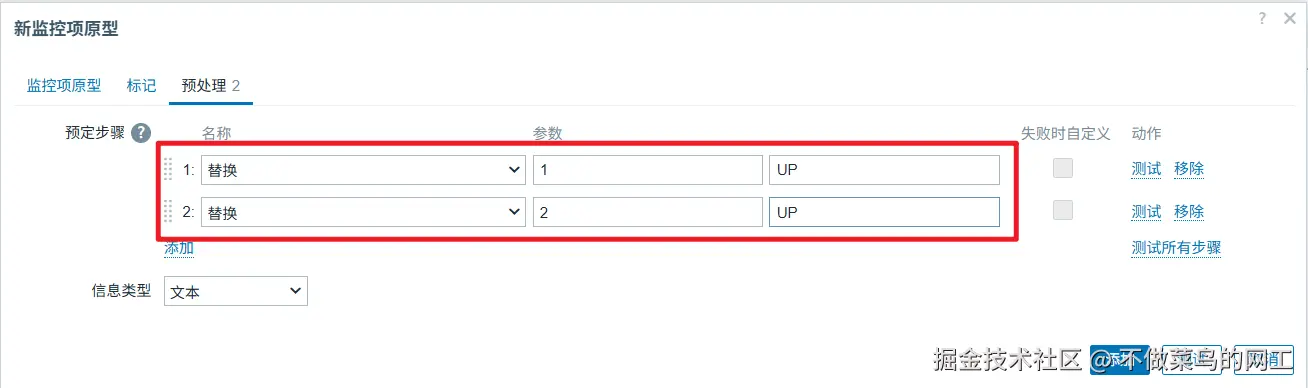

因为返回值 1代表UP 2代表DOWN 所以下面进行预处理

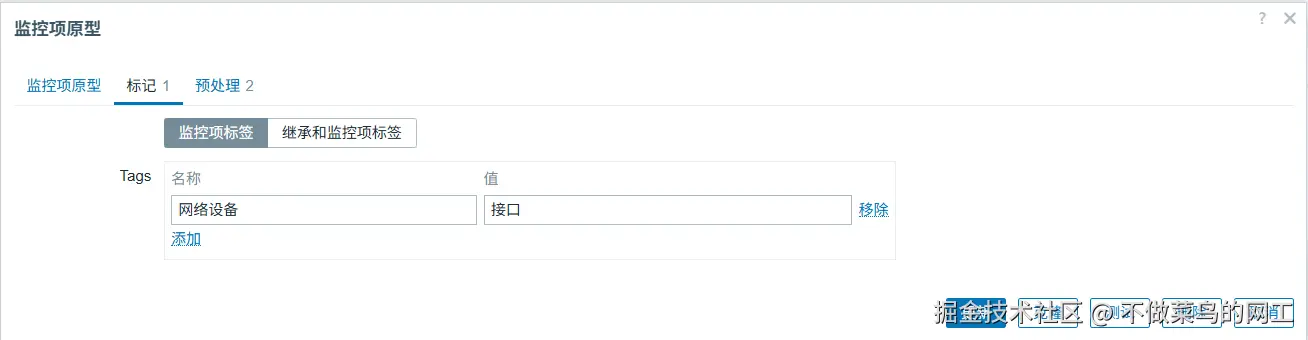

最后添加一下标记

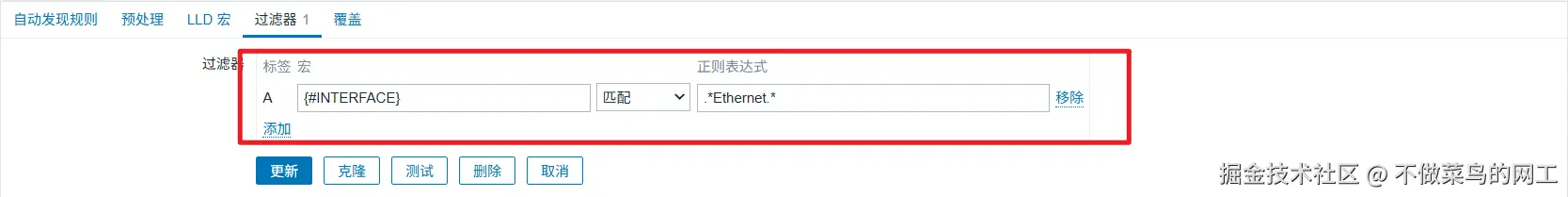

配置自动发现过滤规则

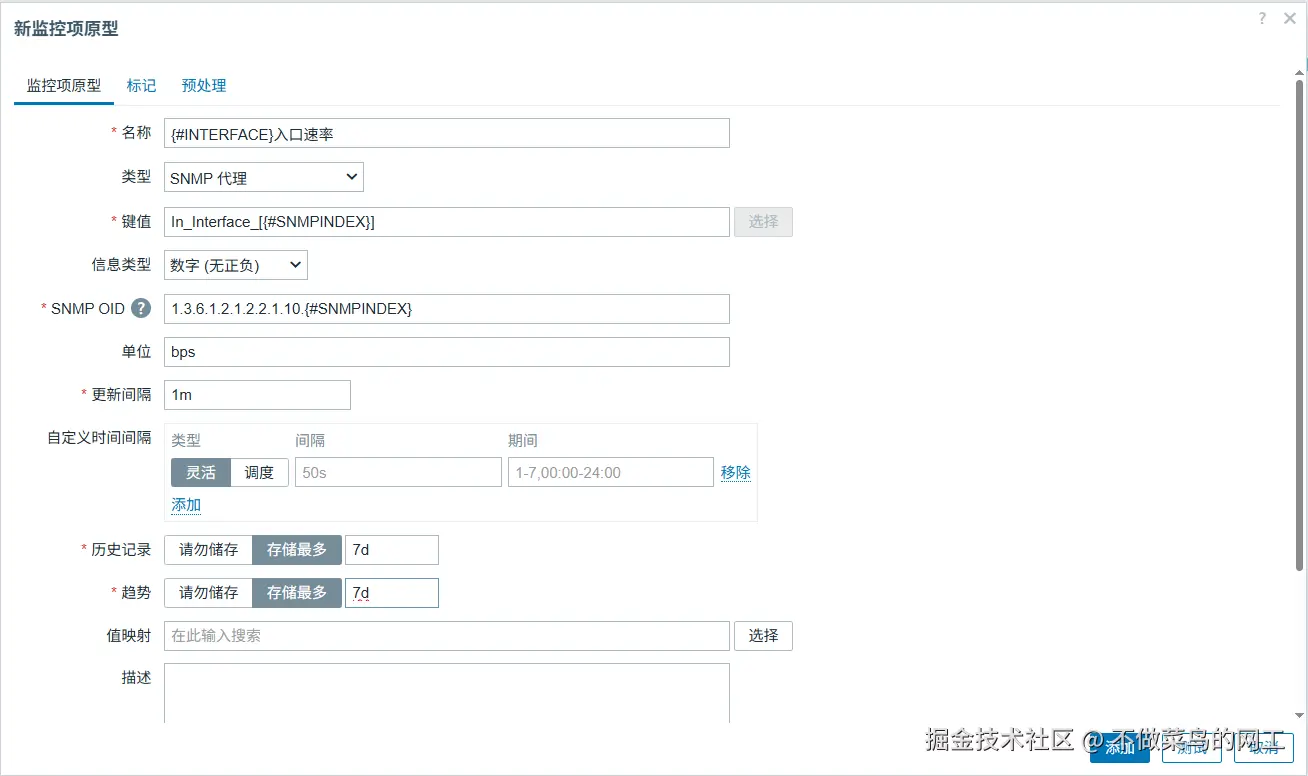

配置自动发现入接口速率


同样查看返回值

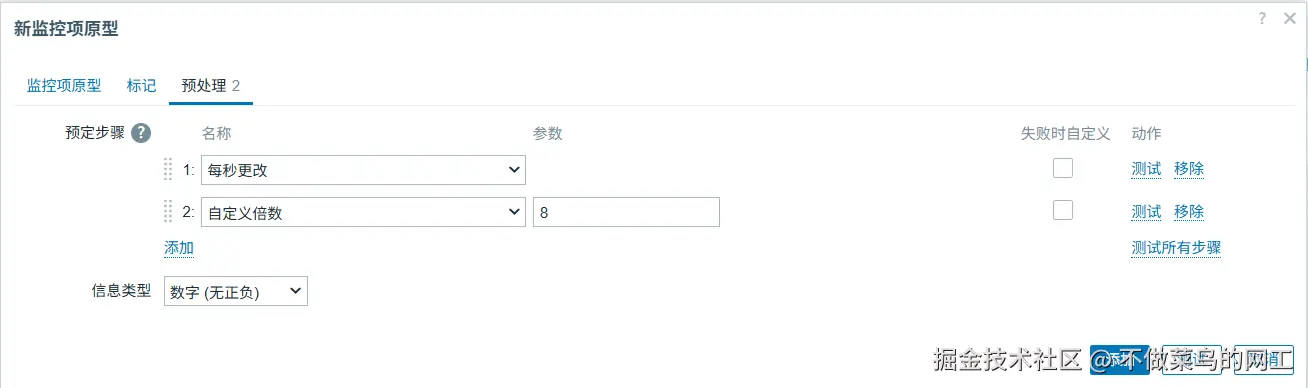

需要对数据*8转为bps

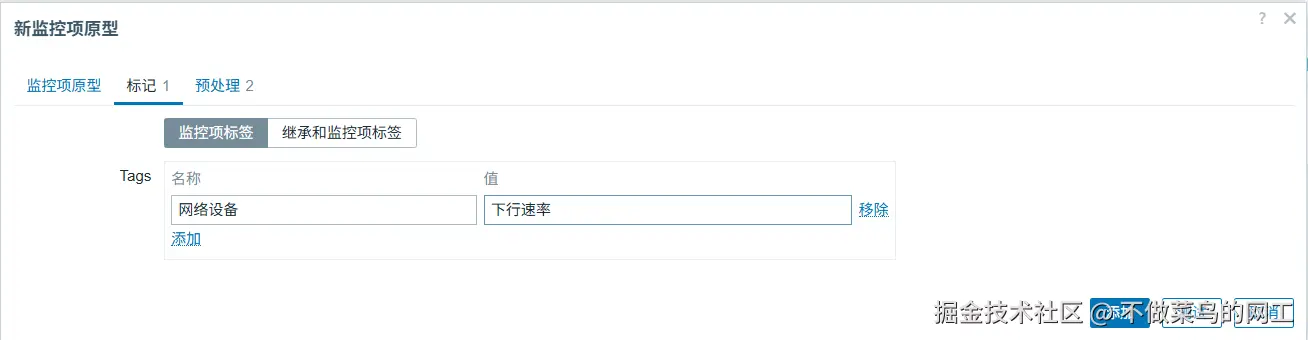

添加标签


接口状态触发告警

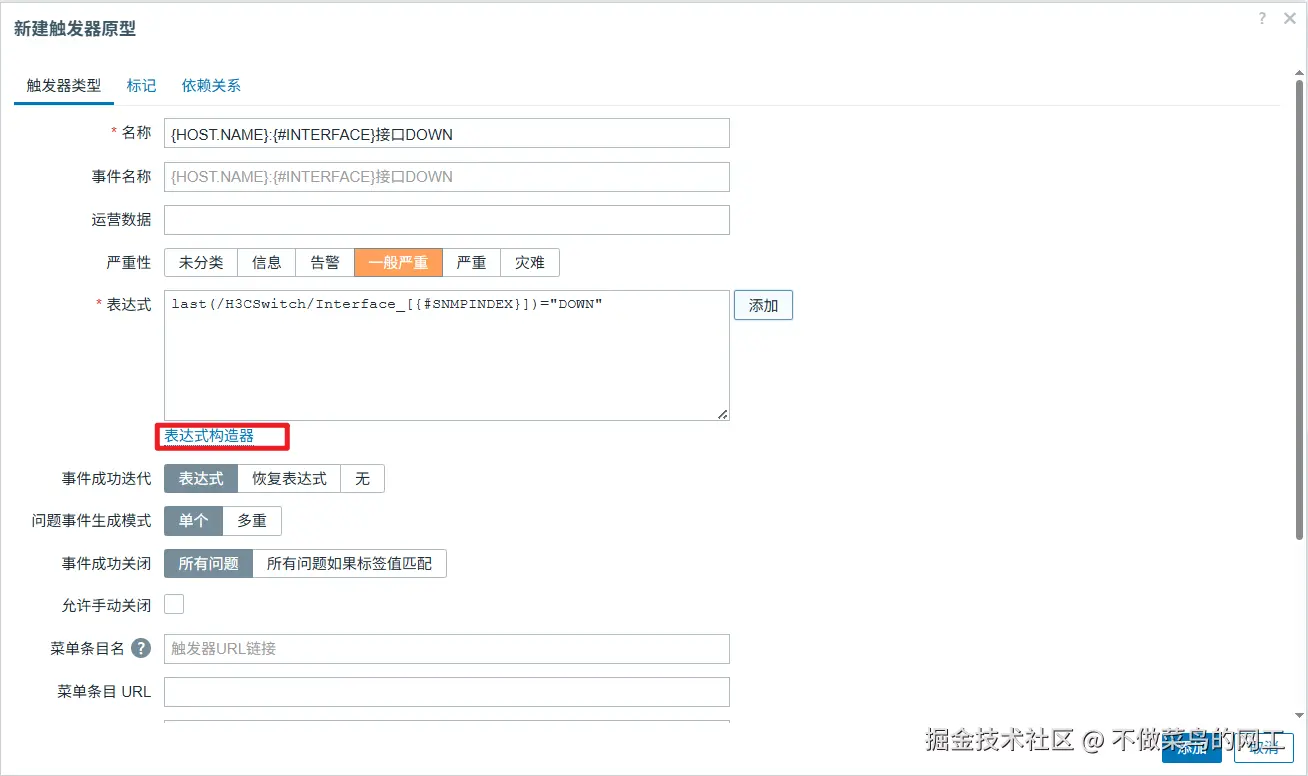

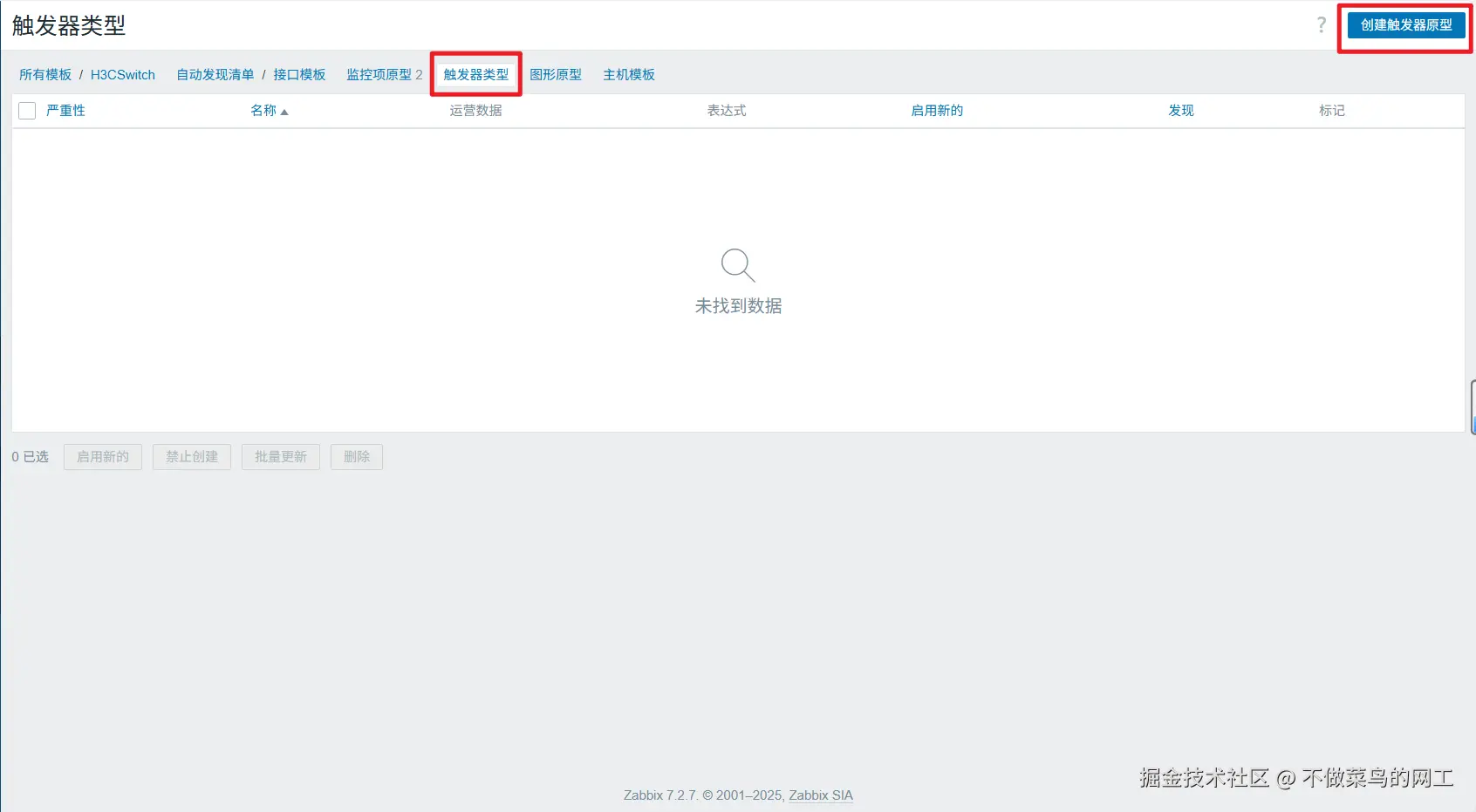

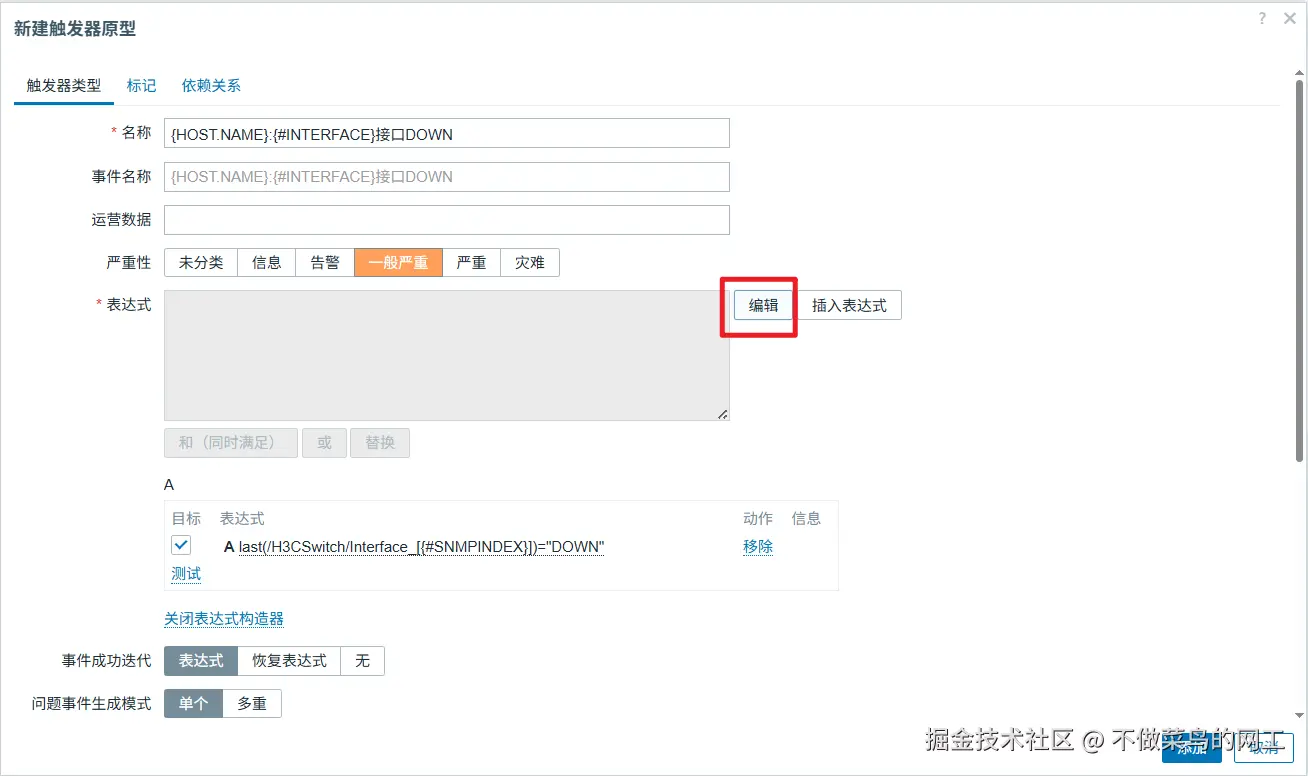

添加表达式 image.png

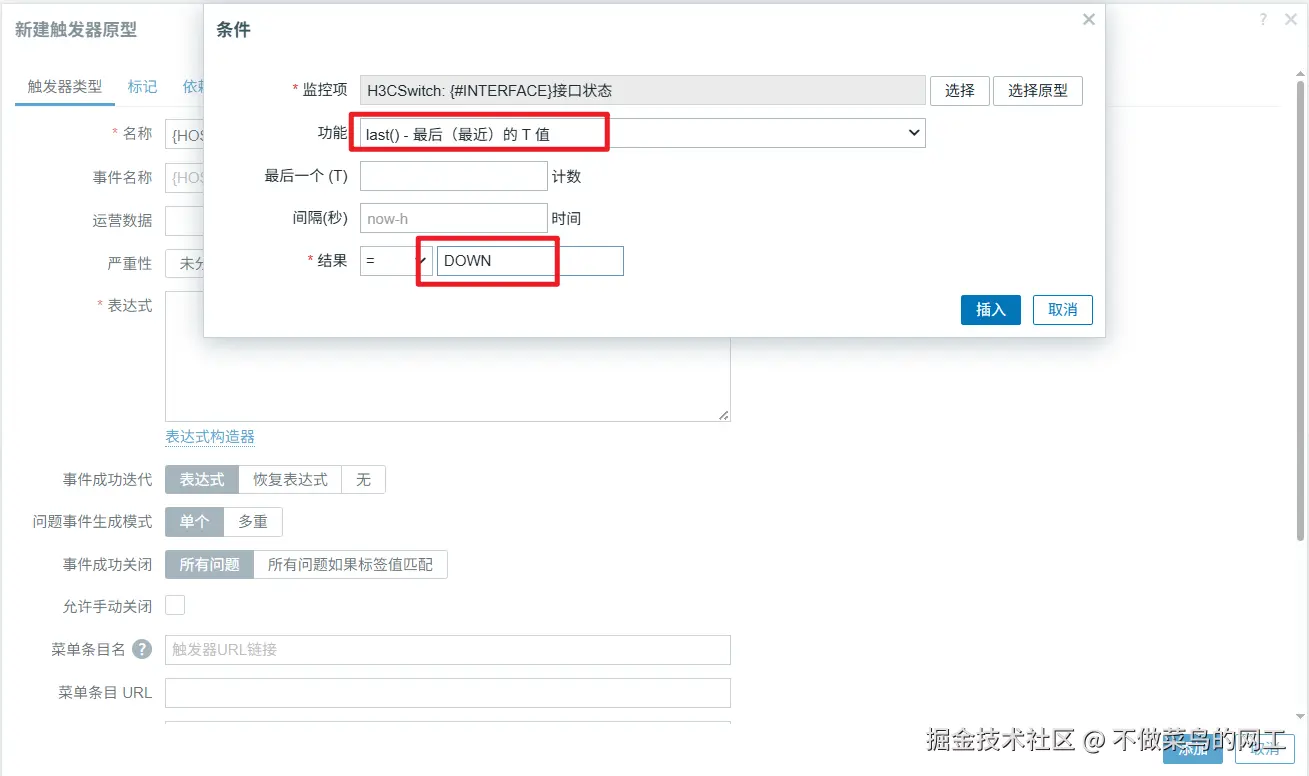

配置当最后一个值为DOWN image.png

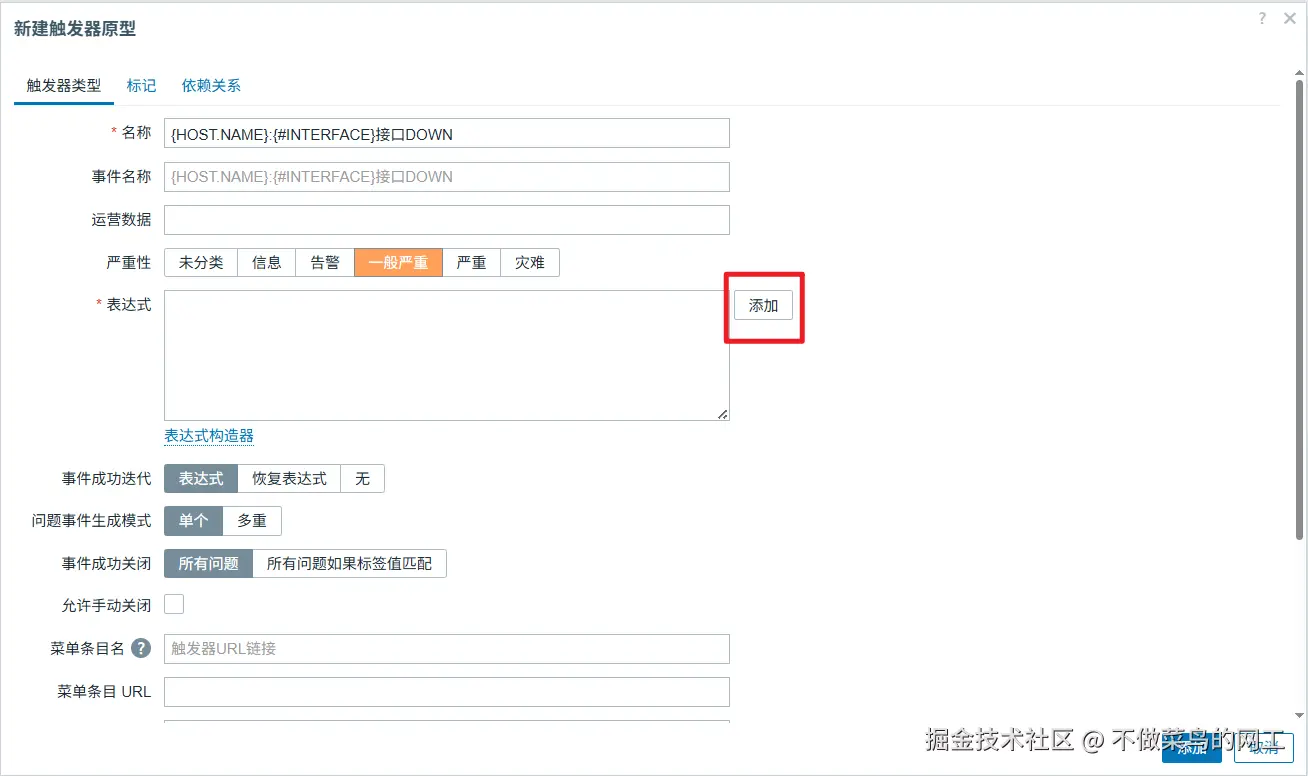

添加第二个表达式 image.png

编辑第二个表达式 image.png

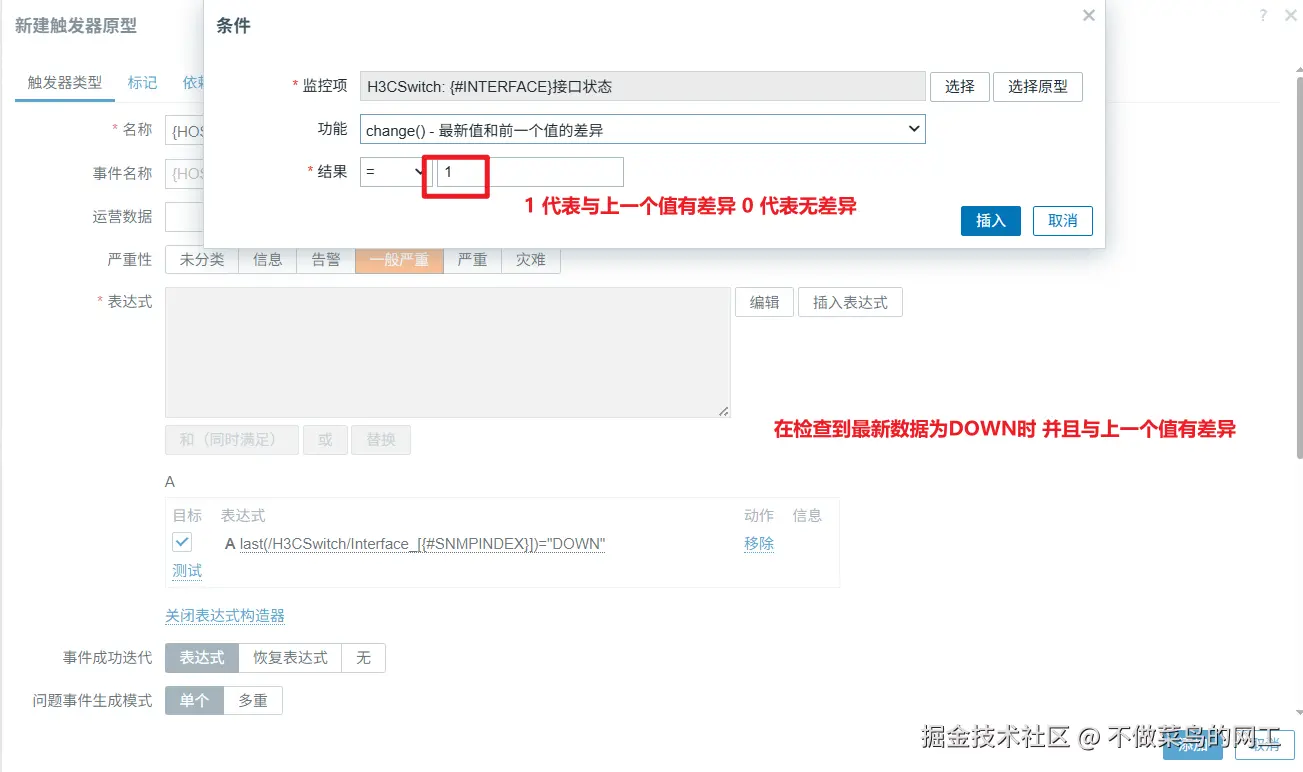

监测接口状态需要与上一次值不一致而且最终值为DOWN image.png

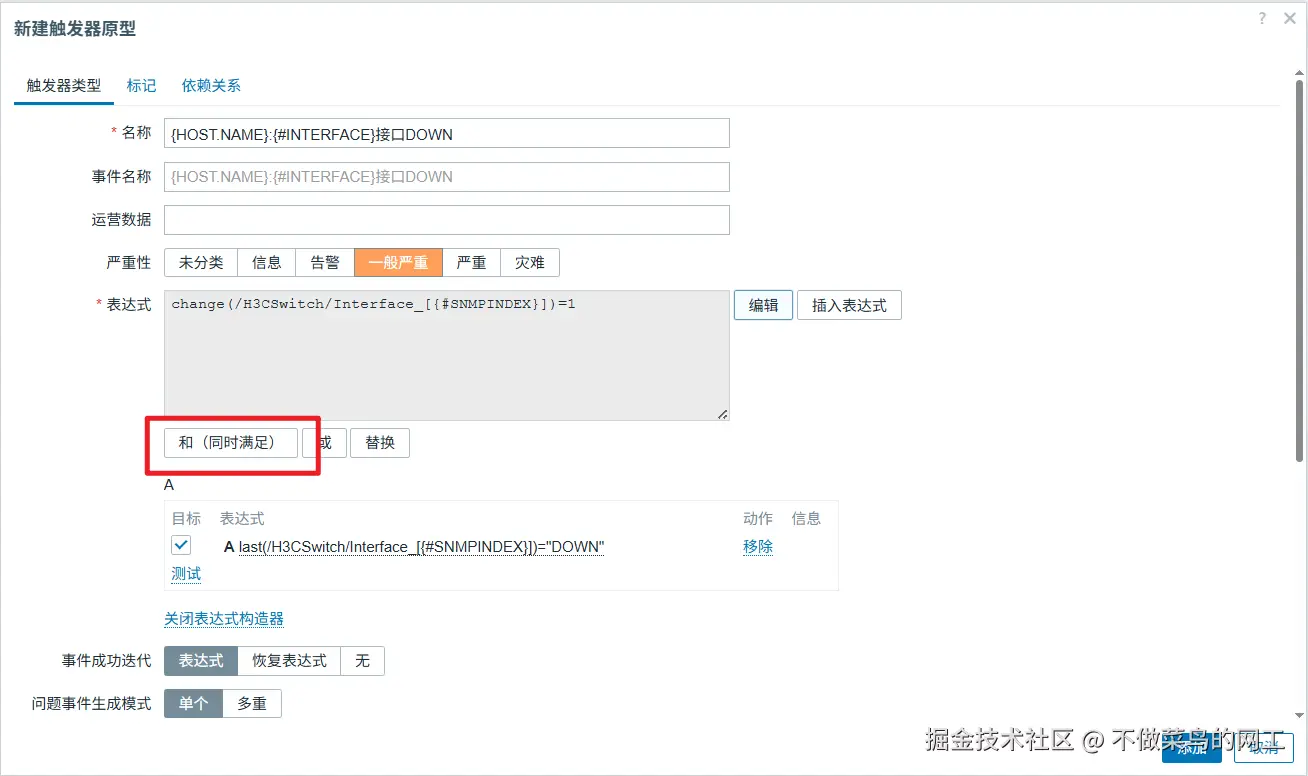

选择同时满足 image.png

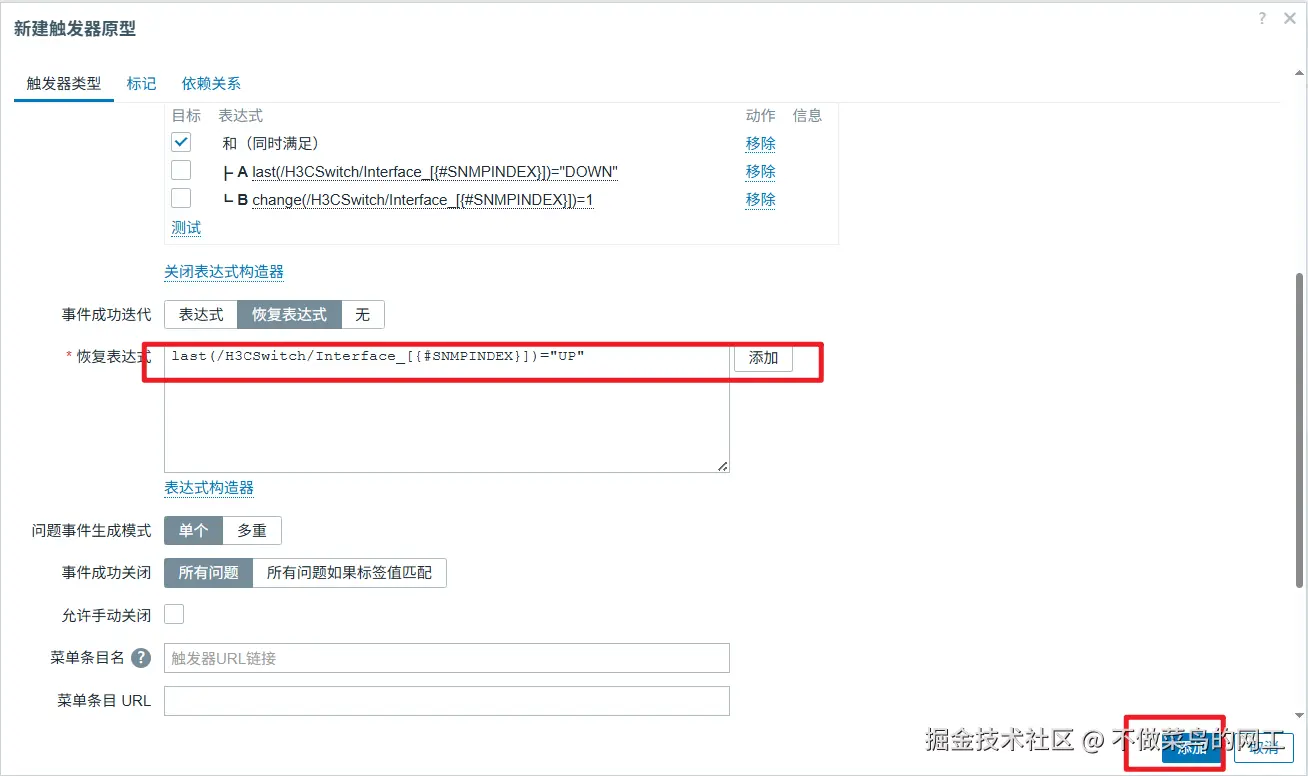

配置事件恢复表达式 image.png

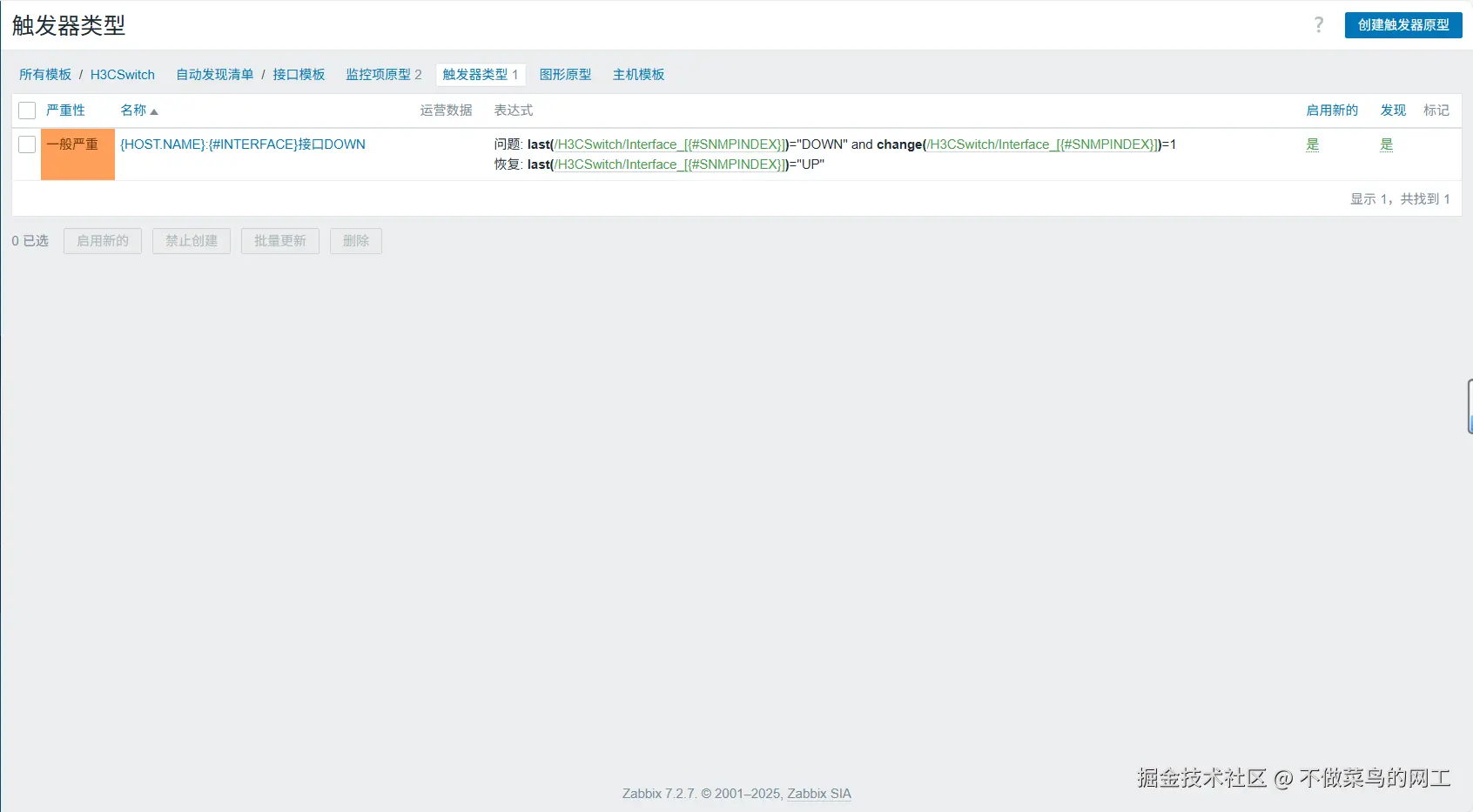

最终效果 image.png

创建主机

创建主机组 image.png

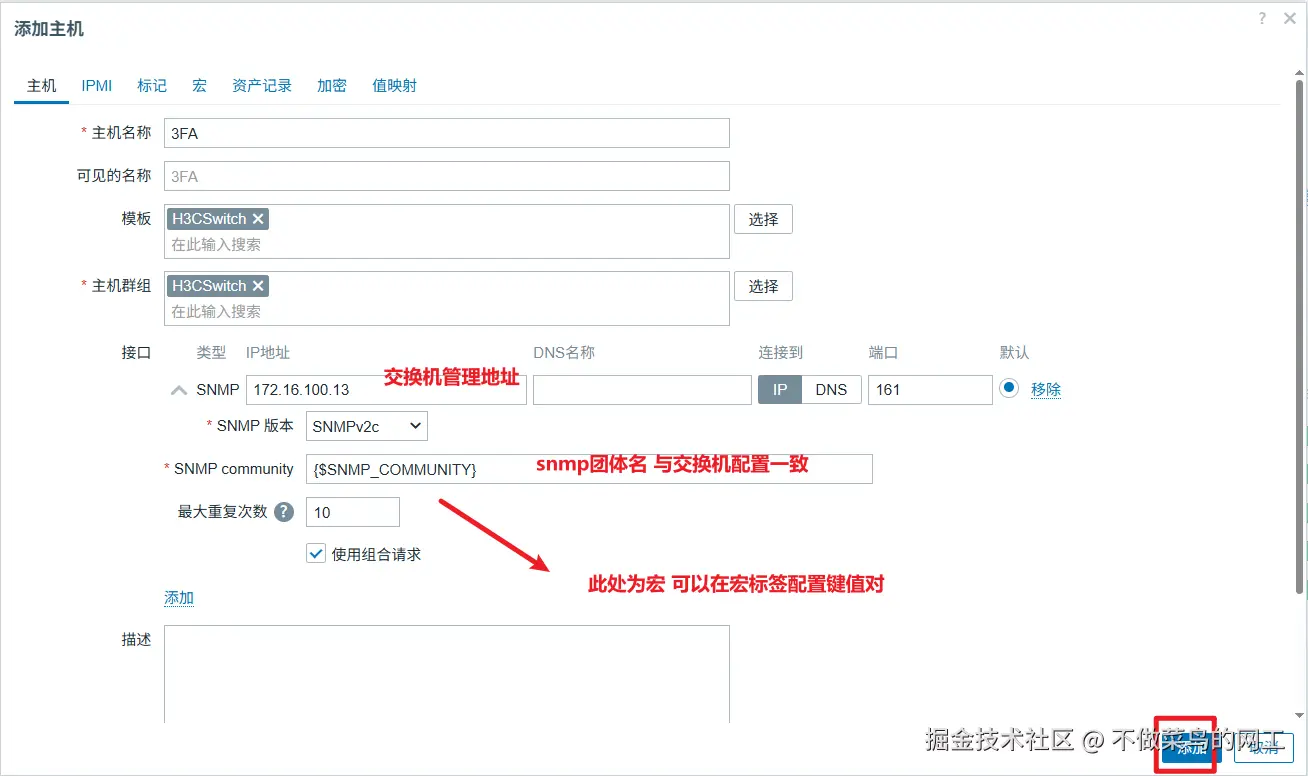

配置主机 image.png

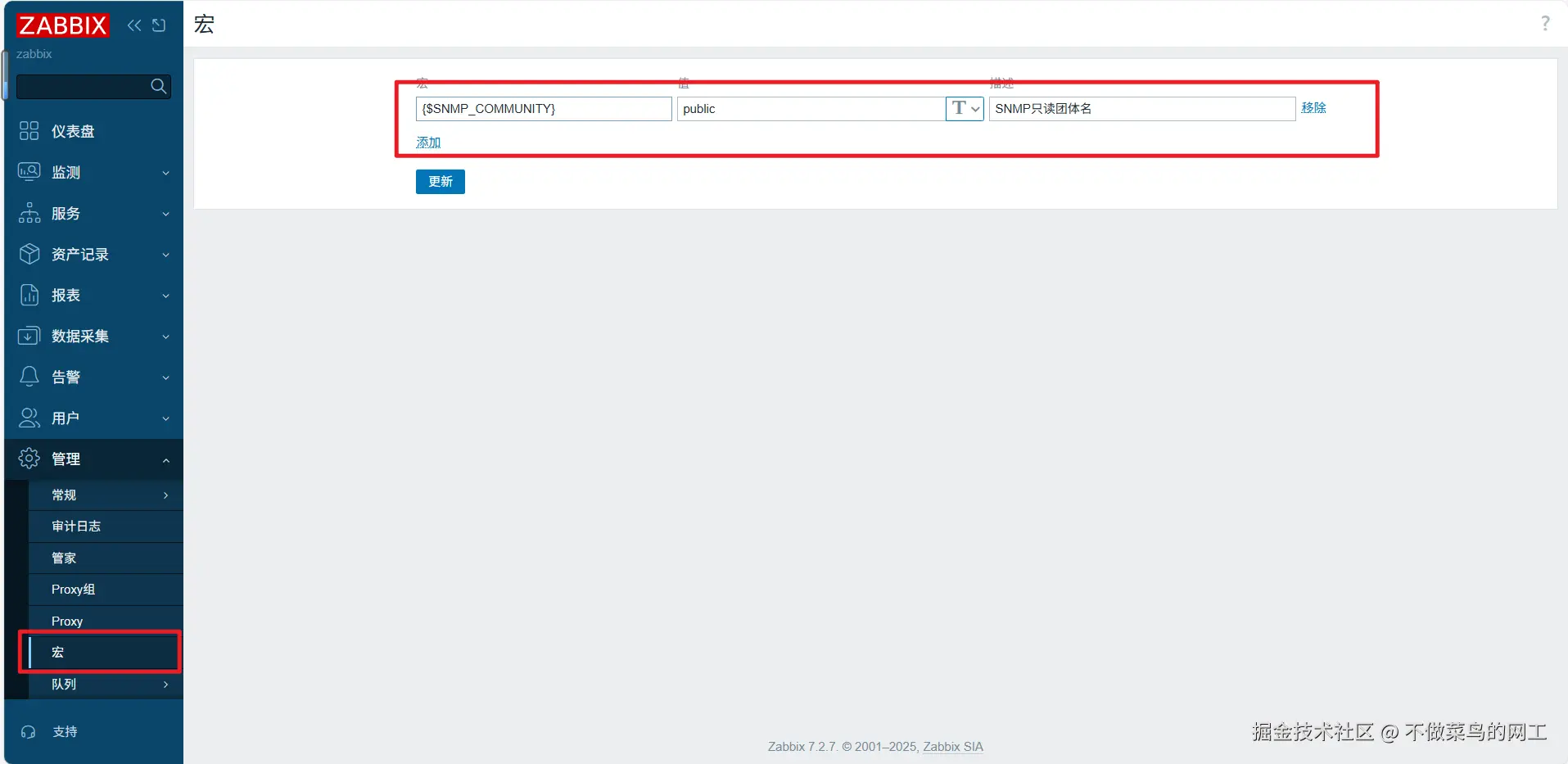

配置宏

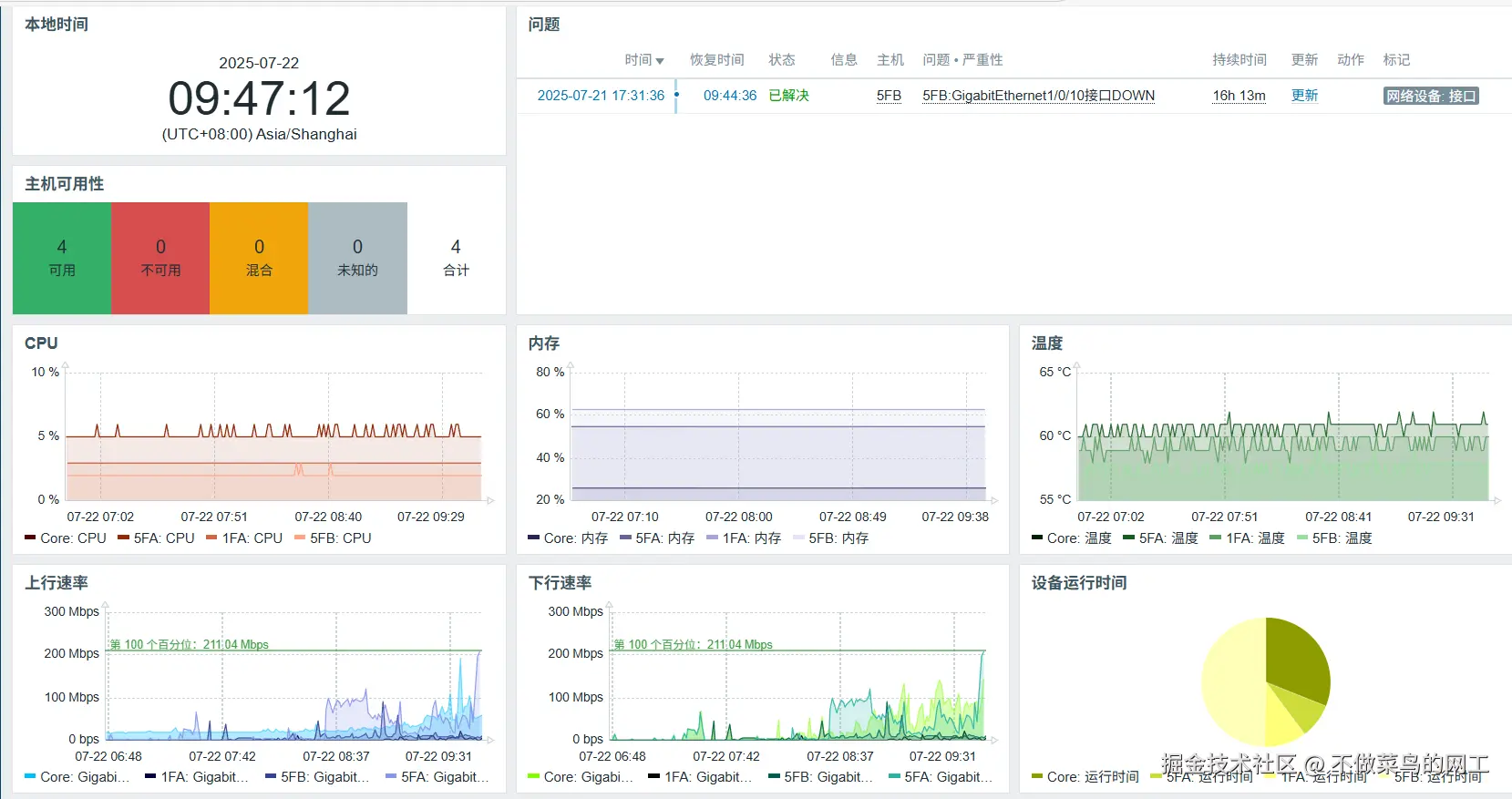

最后将所有交换机信息的最终效果


如何配置网络拓扑

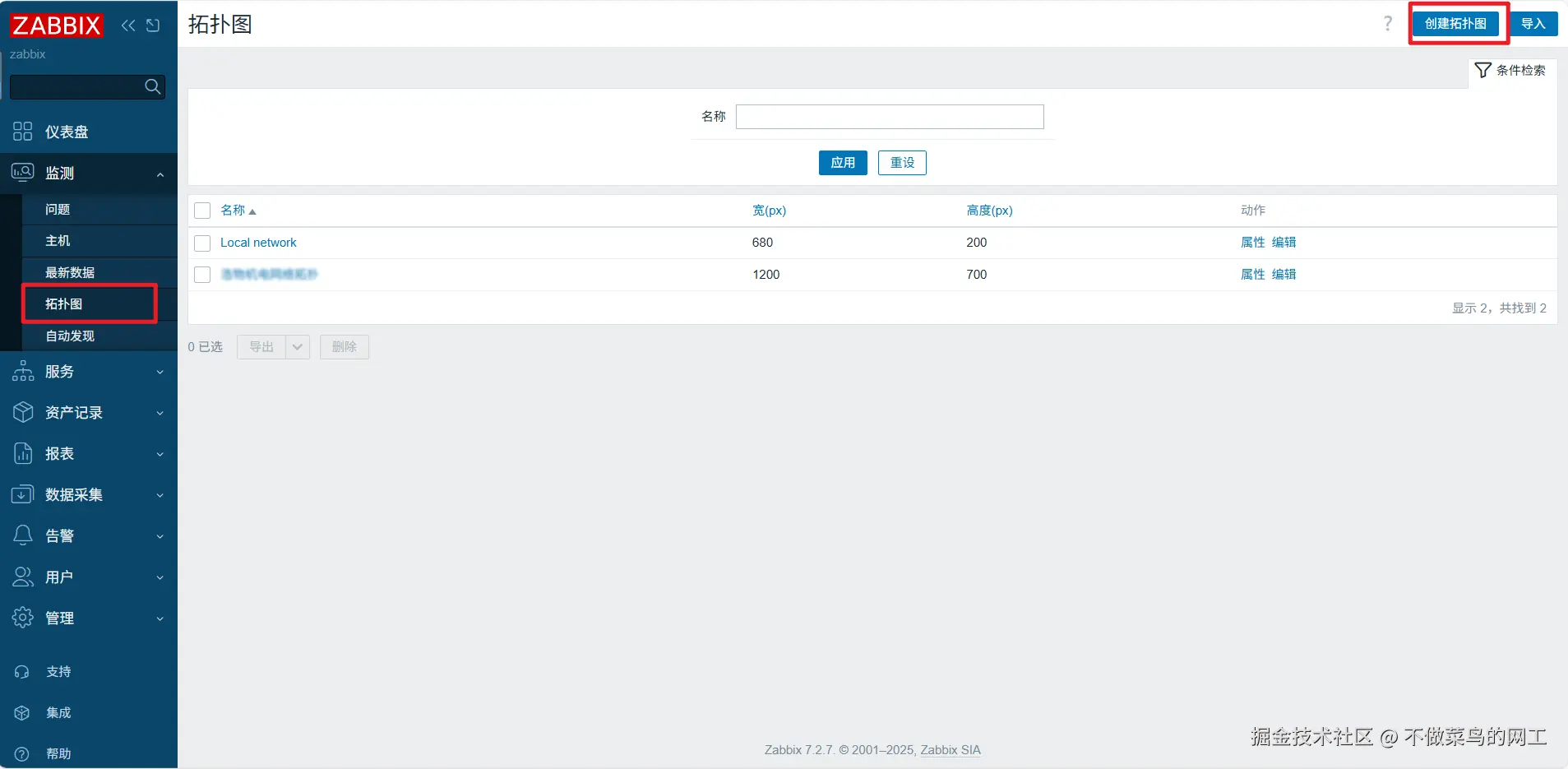

创建网络拓扑 image.png

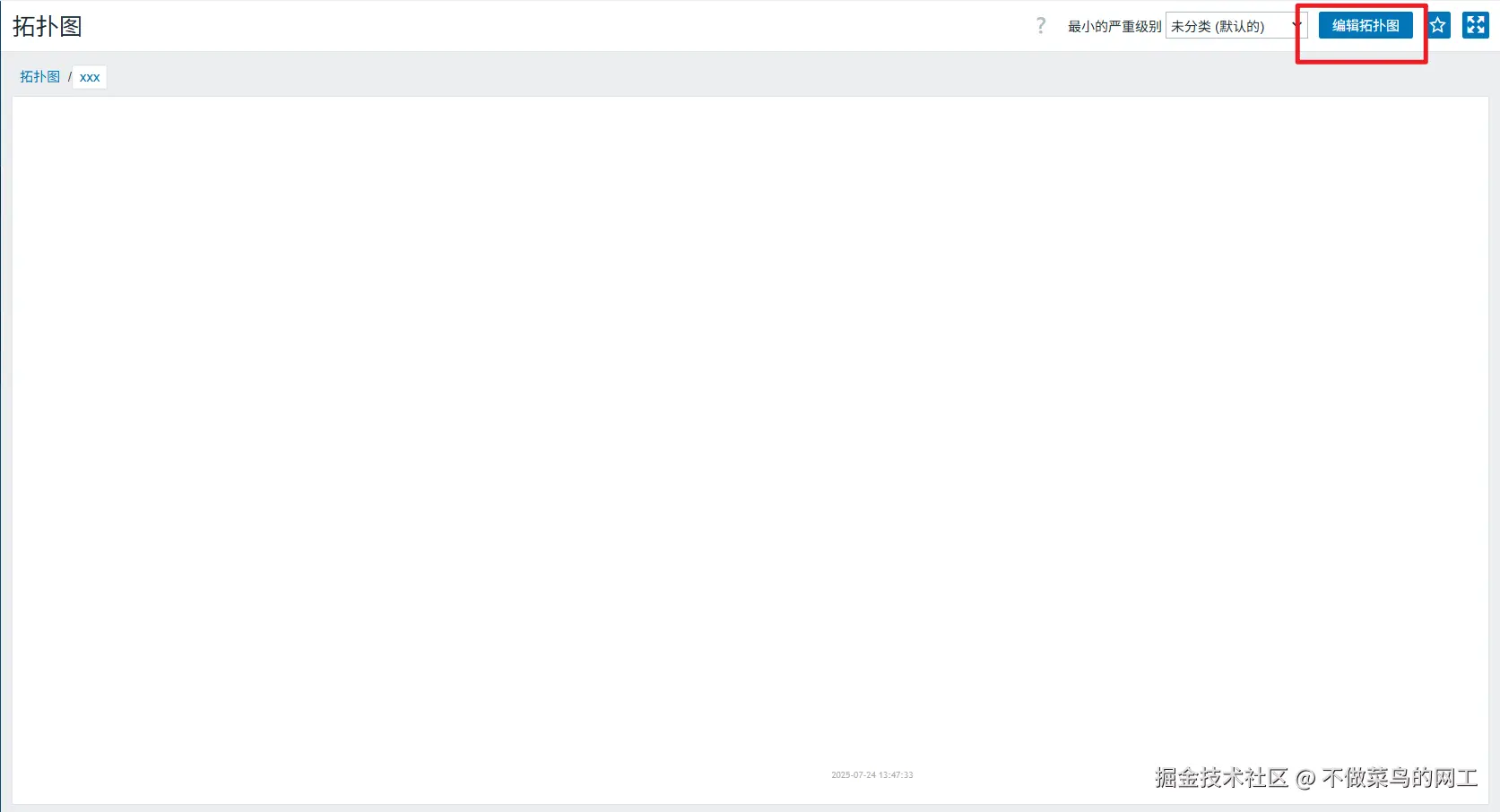

编辑拓扑 image.png

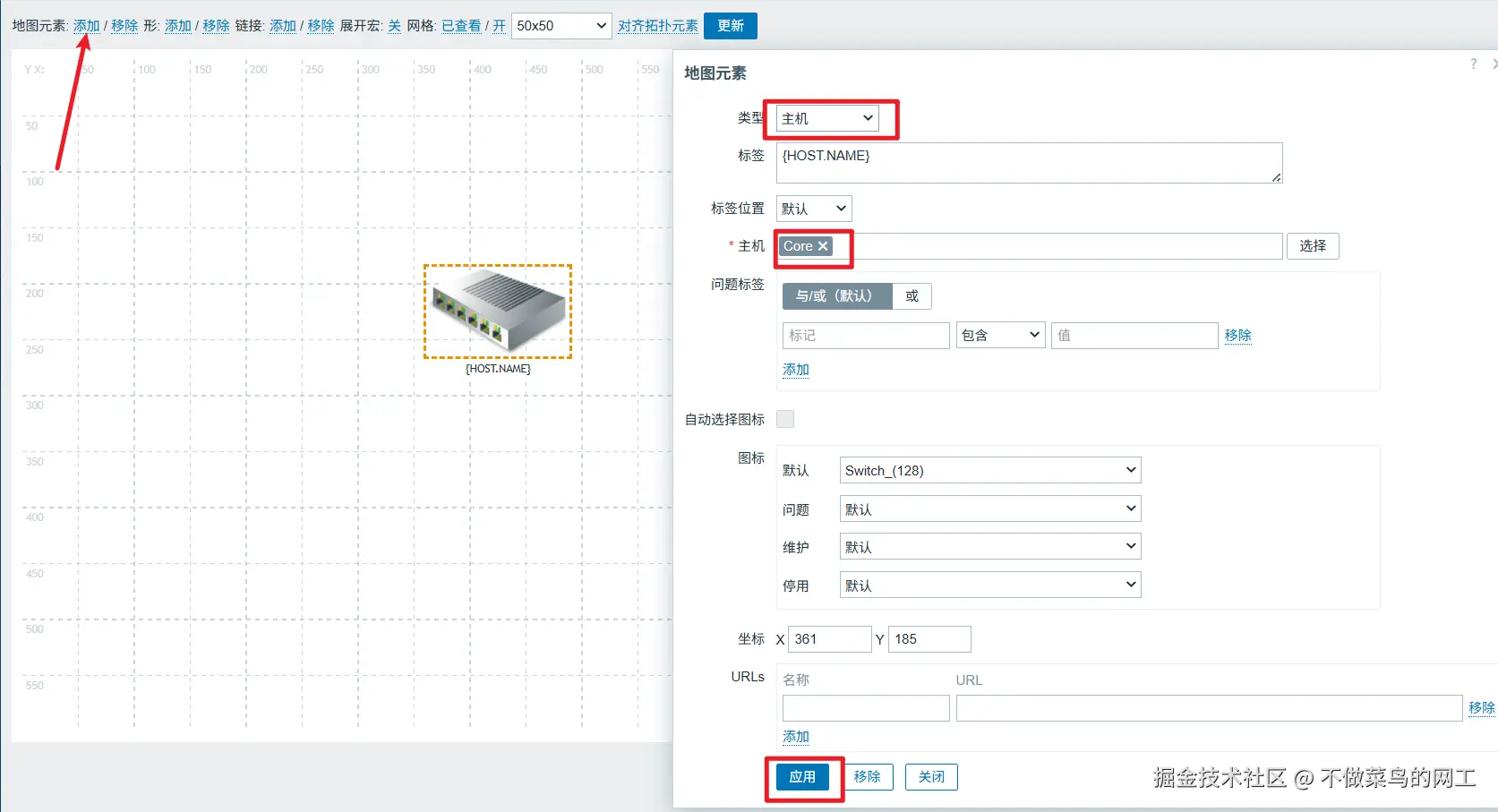

添加设备 image.png

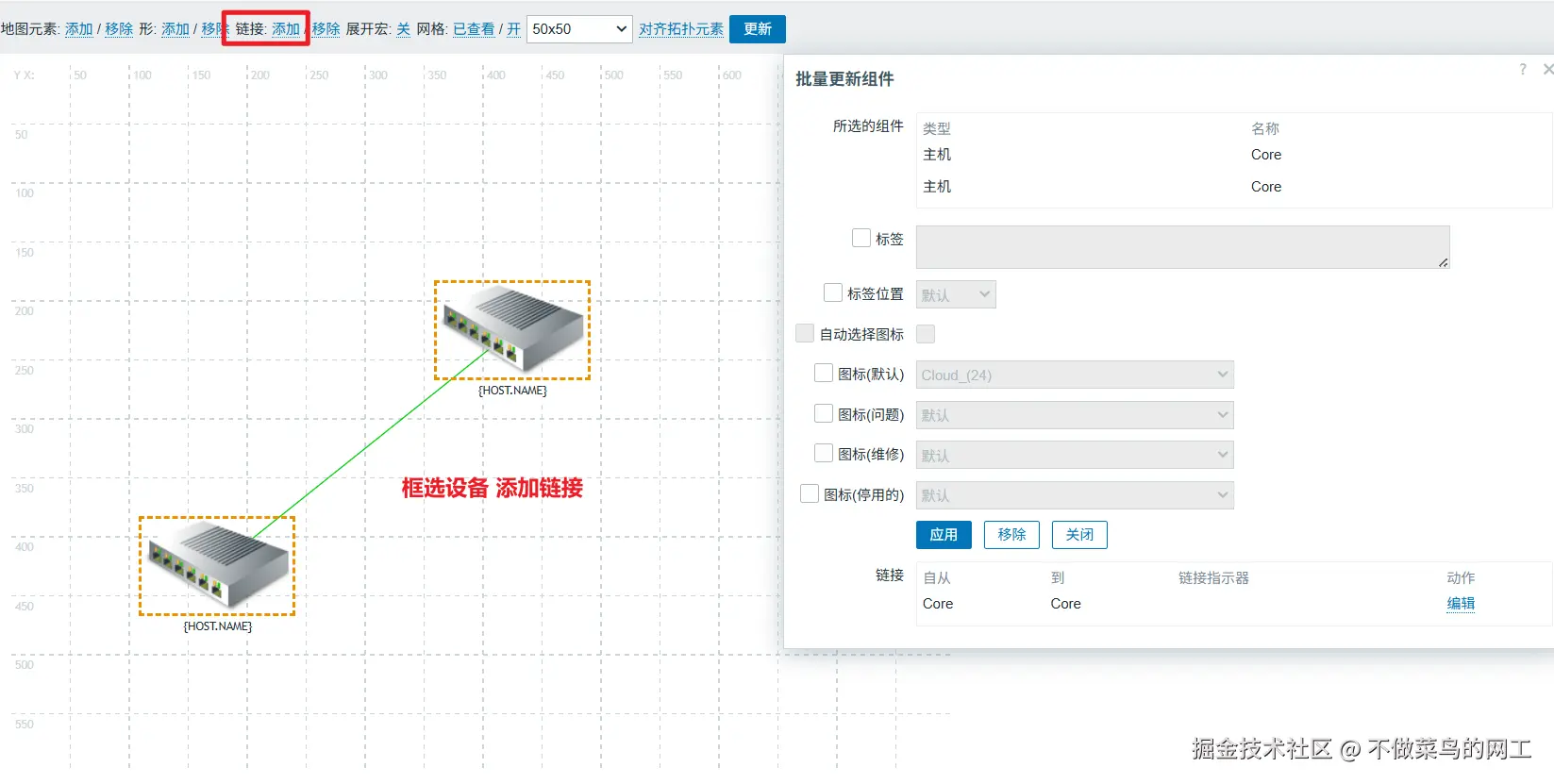

添加链接 image.png

添加标签以及接口状态绑定

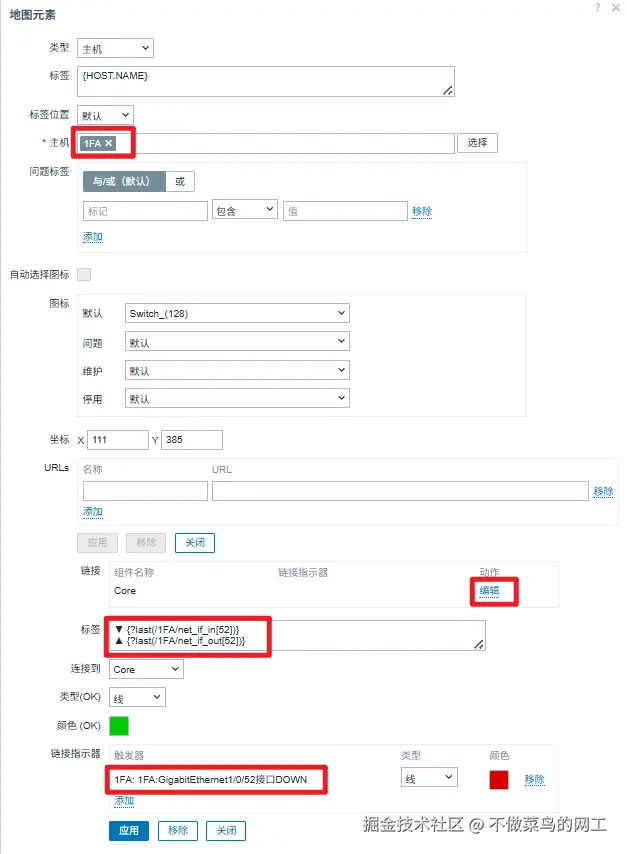

自定义标签格式是 自定义{?last(/主机名/键值)} 其中主机名是创建主机内的主机名称 例如1FA Core image.png

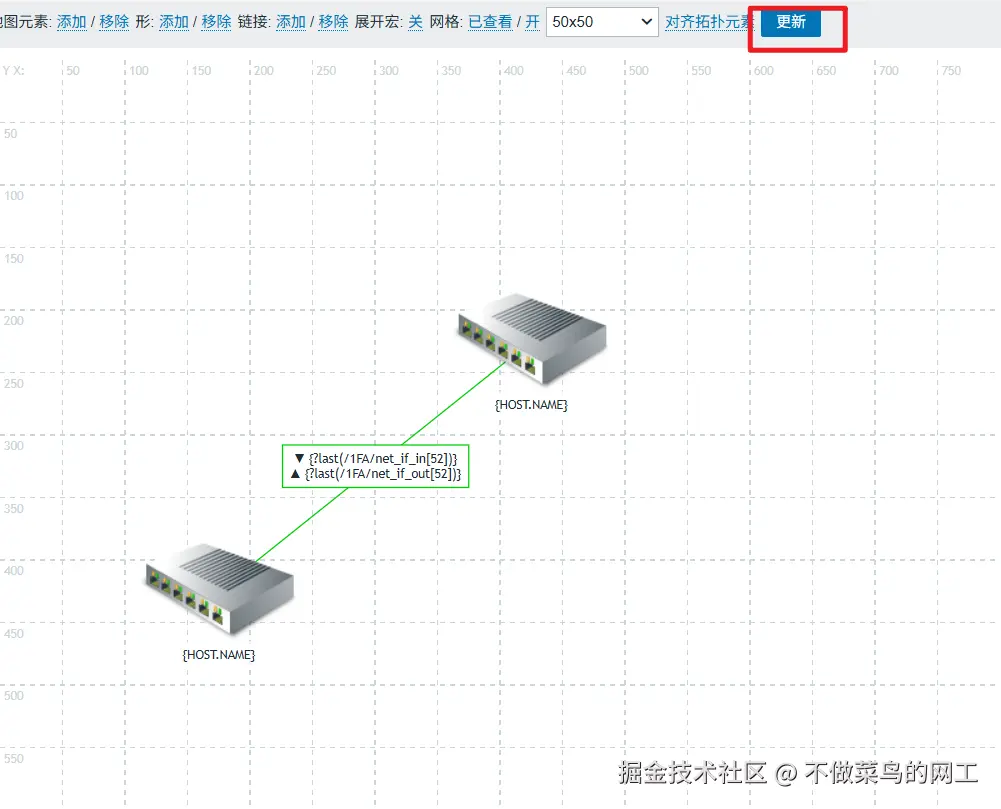

最后点击更新拓扑 image.png

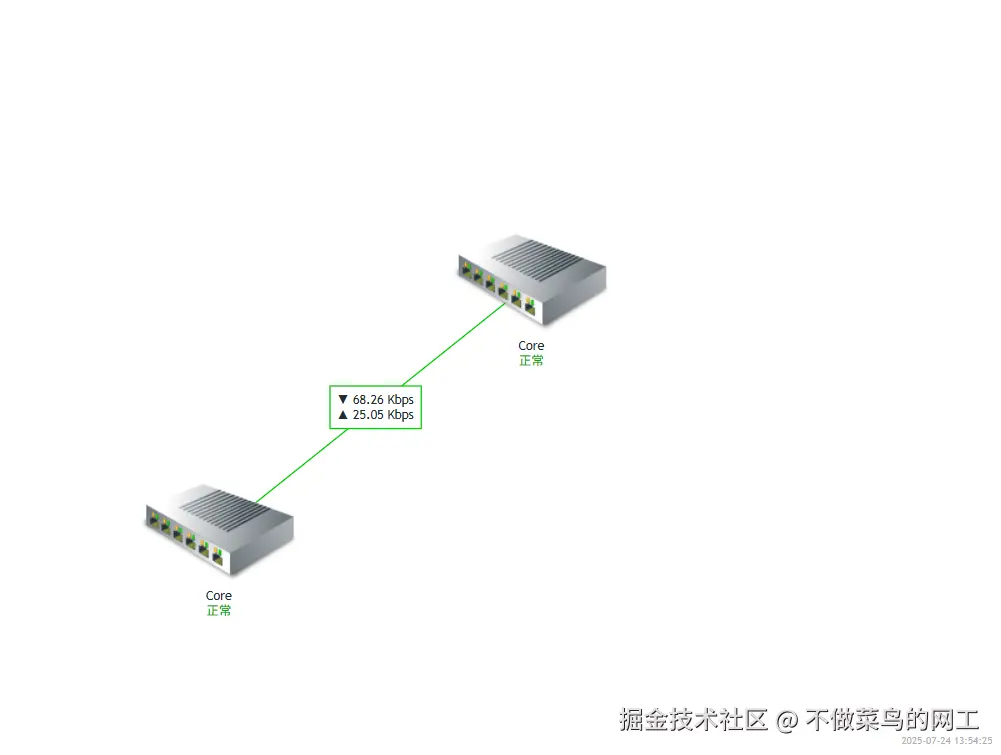

最终效果


交换机如何配置SNMP

# 配置读写团体名
snmp-agent community write private

# 配置只读团体名
snmp-agent community read public

# SNMP版本
snmp-agent sys-info version all

# SNMP端口 服务器地址 SNMP版本 以及团体名
snmp-agent target-host trap address udp-domain 172.16.40.155 udp-port 162 params securityname public v2c

H3C常用OID总结

# 设备已用CPU
hh3cEntityExtCpuUsage
1.3.6.1.4.1.25506.2.6.1.1.1.1.6.212

# 设备已用内存
hh3cLswSysMemoryRatio
1.3.6.1.4.1.25506.8.35.18.1.16.0

# 设备温度
hh3cEntityExtTemperature
1.3.6.1.4.1.25506.2.6.1.1.1.1.12.220

# 系统名称
sysName
1.3.6.1.2.1.1.5.0

# 设备运行时间
sysUpTime
1.3.6.1.4.1.25506.8.35.18.4.3.1.19.0.1

# 设备接口名称
1.3.6.1.2.1.2.2.1.2

# 设备接口状态
1.3.6.1.2.1.2.2.1.7

# 设备入口字节数
1.3.6.1.2.1.2.2.1.10

# 设备出口字节数
1.3.6.1.2.1.2.2.1.16

SNMP 161端口与162端口

SNMP 161端口 是 网管平台 >>> 网络设备 进行轮询查询某MIB节点信息

SNMP 162端口 是 网络设备出现主动告警 >>> 网管平台

# 如果zabbix没有配置 snmp_trap 那么下列网络设备配置无实际作用
snmp-agent target-host trap address udp-domain 172.16.40.155 params securityname public v2c
