Mbuf的设计-重新定义数据包内存管理
在传统的网络编程中，数据包的处理往往伴随着频繁的内存拷贝：从网卡到内核缓冲区，从内核空间到用户空间，从一个处理模块到另一个处理模块。每一次拷贝都是性能的杀手，每一次内存分配都可能引发缓存失效。当我们讨论如何实现线速数据包处理时，这些看似微不足道的开销会被放大成致命的性能瓶颈。
DPDK通过革命性的内存管理架构彻底改写了这个游戏规则。其核心在于两个精巧设计的组件：mbuf（message buffer）和mempool（memory pool）。它们不仅实现了真正意义上的零拷贝数据包处理，更重要的是构建了一套高效、可预测的内存管理体系。
mbuf不只是一个简单的数据缓冲区，它是一个智能的数据包描述符，承载着数据包的全生命周期信息。mempool也不只是一个内存分配器，它是一个高度优化的对象池，为高频内存操作提供了近乎完美的性能表现。理解这两个组件的设计哲学和实现机制，是掌握DPDK高性能网络编程的关键所在。
技术原理：零拷贝架构的设计智慧

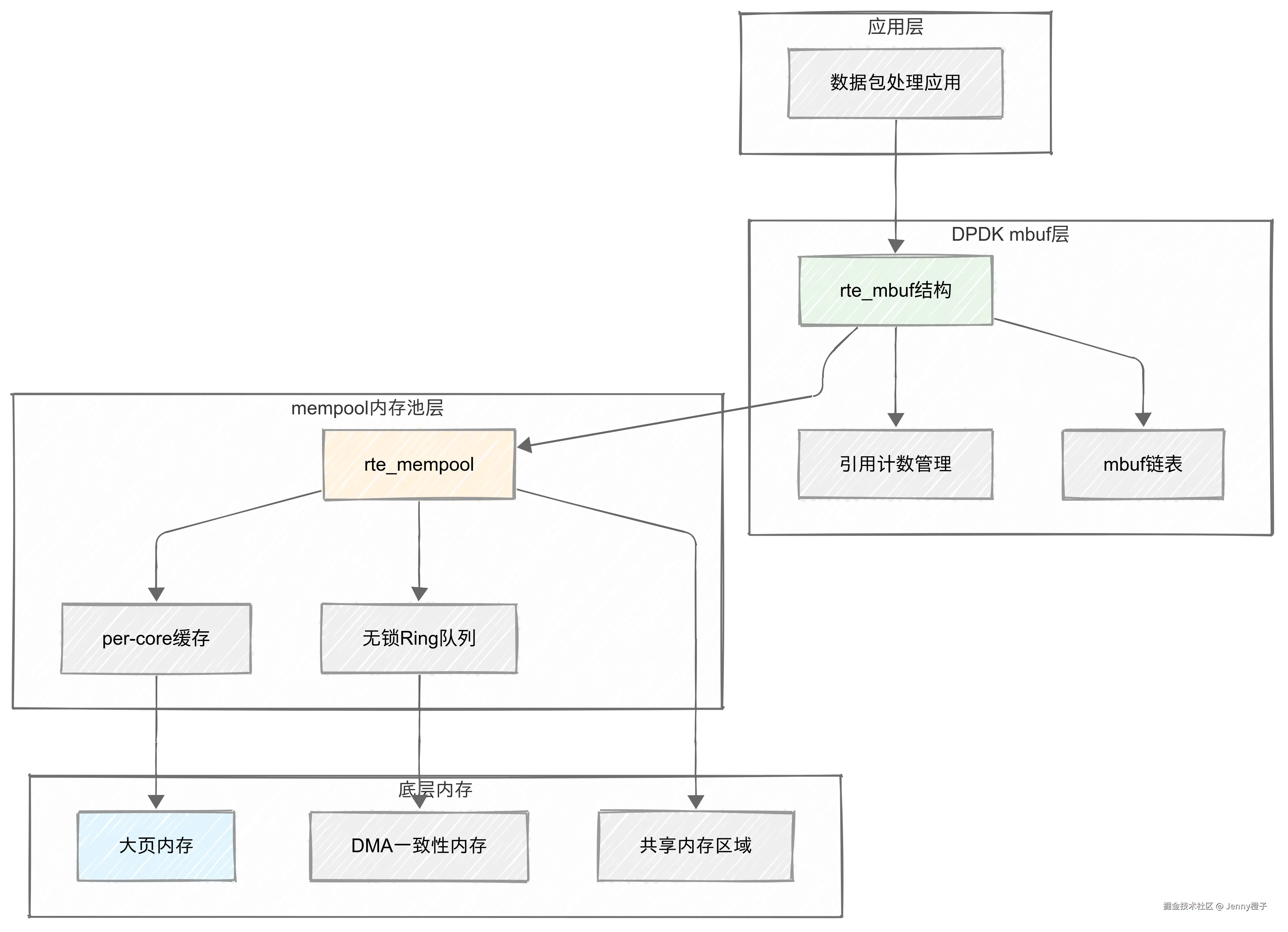

1. 分离式设计的核心思想
DPDK内存管理的核心思想是"数据与元数据分离"。这种设计哲学体现在mbuf的架构中：
- 元数据区域（mbuf头部）：存储数据包的描述信息、控制信息和处理状态
- 数据缓冲区：存储实际的数据包内容，可以被多个mbuf共享
- 引用计数机制：实现智能的生命周期管理，支持零拷贝操作
这种分离设计的核心价值在于解耦数据操作与内存管理：处理逻辑只需要操作元数据，而数据本身可以在多个处理环节间零拷贝传递。
2. 缓存友好的数据结构设计

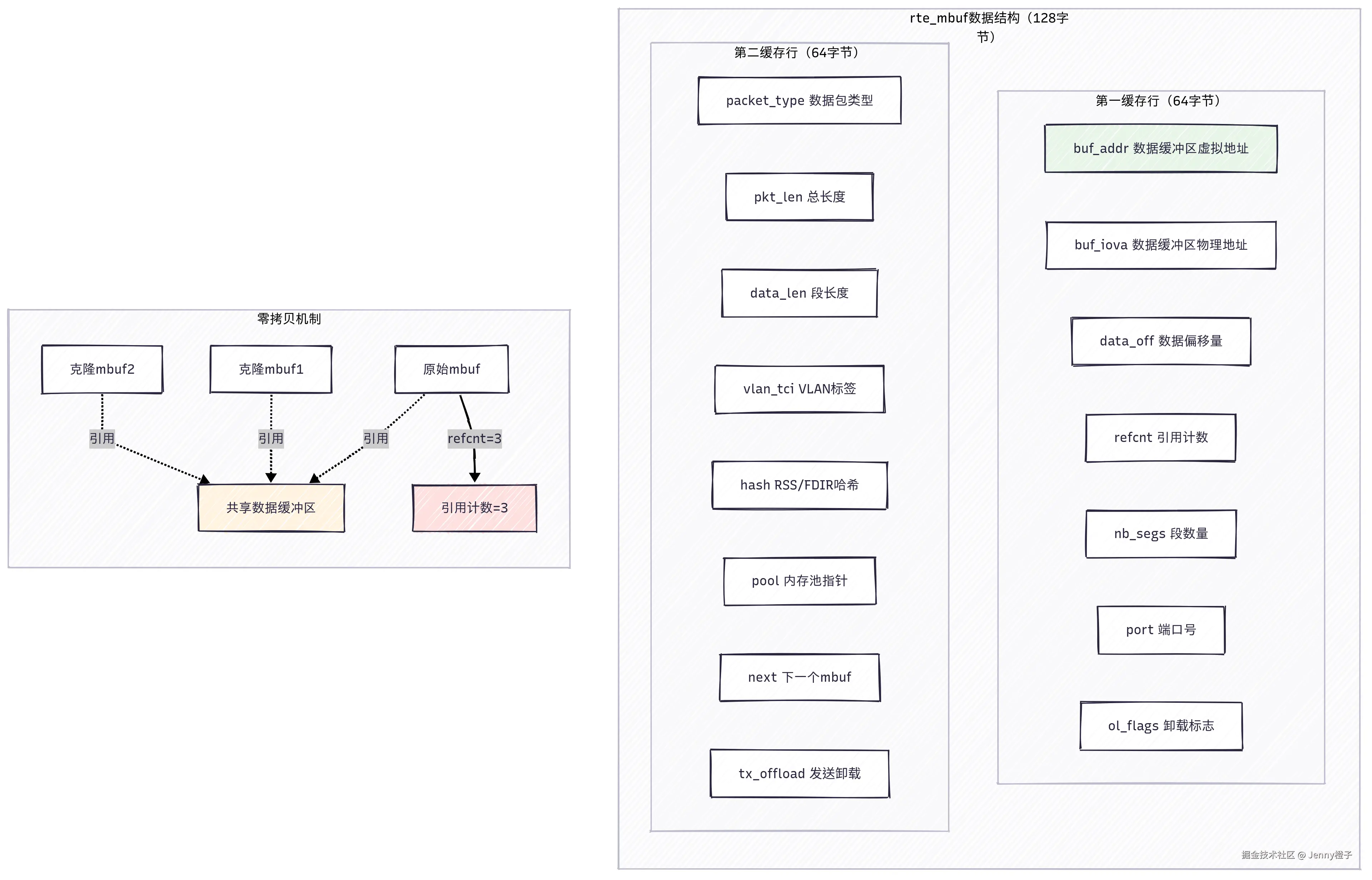

mbuf的结构设计展现了对现代CPU缓存层次结构的深刻理解：
struct rte_mbuf {
/* 第一缓存行（64字节）- 接收路径的热点数据 */
void *buf_addr; // 数据缓冲区虚拟地址
rte_iova_t buf_iova; // 数据缓冲区物理地址
uint16_t data_off; // 数据偏移量
uint16_t refcnt; // 引用计数
uint16_t nb_segs; // 段数量
uint16_t port; // 端口号
uint64_t ol_flags; // 卸载标志
/* 第二缓存行（64字节）- 发送路径和扩展信息 */
uint32_t packet_type; // 数据包类型
uint32_t pkt_len; // 总长度
uint16_t data_len; // 段长度
// ... 其他字段
};
这种设计确保了最频繁访问的字段位于同一缓存行内，最大化了缓存命中率。
3. 预分配策略的性能优势
mempool采用了"预分配 + 对象池"的策略，这种策略带来了显著的性能优势：
- 消除分配延迟：所有对象在初始化时预先分配，运行时只需要从池中获取
- 减少内存碎片：统一大小的对象分配避免了内存碎片问题
- 提高缓存局部性：连续分配的对象具有更好的空间局部性
源码分析：mbuf的精妙实现机制
1. mbuf数据结构的精心设计
让我们深入分析mbuf的核心字段设计：
struct rte_mbuf {
void *buf_addr; // 指向数据缓冲区的虚拟地址
rte_iova_t buf_iova; // 数据缓冲区的IOVA地址
union {
uint64_t rearm_data[1]; // 用于批量重置的优化
struct {
uint16_t data_off; // 数据在缓冲区中的偏移
uint16_t refcnt; // 引用计数，支持零拷贝
uint16_t nb_segs; // 分片数量
uint16_t port; // 接收/发送端口
};
};
uint64_t ol_flags; // 硬件卸载标志位
// ... 更多字段
};
核心设计亮点分析
双地址映射机制：
static inline rte_iova_t
rte_mbuf_data_iova(const struct rte_mbuf *mb)
{
return rte_mbuf_iova_get(mb) + mb->data_off;
}
这个函数展现了DPDK对IOMMU环境的深度支持：通过维护虚拟地址和IOVA地址的双重映射，确保在虚拟化环境和物理环境下都能获得最优性能。
引用计数的无锁实现：
static inline uint16_t
rte_mbuf_refcnt_update(struct rte_mbuf *m, int16_t value)
{
return __rte_mbuf_refcnt_update(m, value);
}
static inline uint16_t
__rte_mbuf_refcnt_update(struct rte_mbuf *m, int16_t value)
{
return rte_atomic_fetch_add_explicit(&m->refcnt, value,
rte_memory_order_acq_rel) + value;
}
引用计数使用原子操作实现，确保在多核环境下的线程安全，同时避免了锁竞争的开销。
2. 零拷贝机制的实现细节
零拷贝的核心在于数据共享而非数据复制：
static inline void
rte_pktmbuf_attach(struct rte_mbuf *mi, struct rte_mbuf *m)
{
struct rte_mbuf_ext_shared_info *shinfo;
/* 如果是外部缓冲区，增加共享信息的引用计数 */
if (RTE_MBUF_HAS_EXTBUF(m)) {
shinfo = m->shinfo;
rte_mbuf_ext_refcnt_update(shinfo, 1);
mi->shinfo = shinfo;
} else {
/* 增加原始mbuf的引用计数 */
rte_mbuf_refcnt_update(m, 1);
}
/* 复制元数据，但共享数据缓冲区 */
mi->buf_addr = m->buf_addr;
mi->buf_iova = m->buf_iova;
mi->buf_len = m->buf_len;
// ... 设置其他字段
}
这段代码展现了零拷贝的精髓：新的mbuf与原mbuf共享相同的数据缓冲区，只是增加引用计数，避免了实际的数据拷贝。
3. 智能内存回收机制
struct rte_mbuf *
rte_pktmbuf_prefree_seg(struct rte_mbuf *m)
{
__rte_mbuf_sanity_check(m, 0);
if (likely(rte_mbuf_refcnt_read(m) == 1)) {
if (!RTE_MBUF_DIRECT(m)) {
rte_pktmbuf_detach(m); // 分离间接mbuf
if (RTE_MBUF_HAS_EXTBUF(m))
__rte_pktmbuf_free_extbuf(m); // 释放外部缓冲区
}
if (likely(rte_mbuf_refcnt_update(m, -1) == 0)) {
/* 重置mbuf状态，准备回收 */
rte_mbuf_raw_sanity_check(m);
return m;
}
} else if (rte_mbuf_refcnt_update(m, -1) == 0) {
/* 最后一个引用，执行完整清理 */
if (!RTE_MBUF_DIRECT(m)) {
rte_pktmbuf_detach(m);
if (RTE_MBUF_HAS_EXTBUF(m))
__rte_pktmbuf_free_extbuf(m);
}
rte_mbuf_raw_sanity_check(m);
return m;
}
return NULL; // 仍有其他引用，不能回收
}
这个函数展现了智能内存回收的复杂逻辑：只有在引用计数降为0时才真正回收内存，确保共享数据的安全性。
源码分析：mempool的高效设计

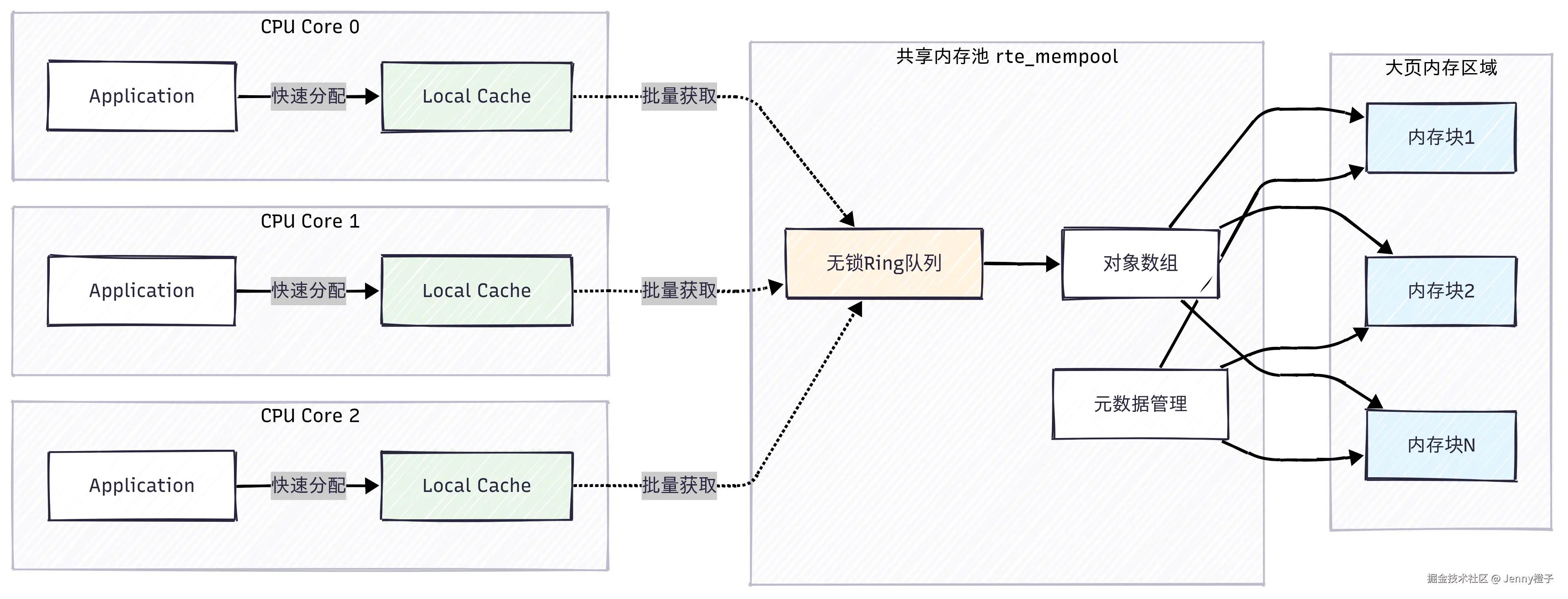

1. mempool的核心架构
mempool的设计体现了多层次的性能优化策略：
struct rte_mempool {
union {
void *pool_data; // 指向Ring或其他存储结构
uint64_t pool_id; // 外部内存池标识
};
const struct rte_memzone *mz; // 内存区域信息
unsigned int flags; // 配置标志
int socket_id; // NUMA节点ID
uint32_t size; // 池大小
uint32_t cache_size; // 缓存大小
uint32_t elt_size; // 元素大小
uint32_t header_size; // 头部大小
uint32_t trailer_size; // 尾部大小
struct rte_mempool_cache *local_cache; // per-core缓存
// ... 其他字段
};
per-core缓存的设计巧思
struct rte_mempool_cache {
uint32_t size; // 缓存大小
uint32_t flushthresh; // 刷新阈值
uint32_t len; // 当前缓存数量
/* 缓存对象数组，特意设计为2倍大小以支持批量操作 */
void *objs[RTE_MEMPOOL_CACHE_MAX_SIZE * 2];
};
per-core缓存的设计是性能优化的关键：每个CPU核心维护私有缓存，避免了跨核心的内存访问和竞争。
2. 高效的批量分配机制
static inline int
rte_mempool_get_bulk(struct rte_mempool *mp, void **obj_table, unsigned int n)
{
struct rte_mempool_cache *cache;
cache = rte_mempool_default_cache(mp, rte_lcore_id());
return rte_mempool_generic_get(mp, obj_table, n, cache);
}
static inline int
rte_mempool_do_generic_get(struct rte_mempool *mp, void **obj_table,
unsigned int n, struct rte_mempool_cache *cache)
{
int ret;
unsigned int remaining;
/* 先尝试从本地缓存获取 */
if (cache != NULL && n <= cache->size) {
if (cache->len >= n) {
/* 缓存中有足够对象，直接获取 */
cache->len -= n;
memcpy(obj_table, &cache->objs[cache->len],
sizeof(void *) * n);
return 0;
}
/* 缓存不足，从共享池批量获取到缓存 */
ret = rte_mempool_ops_dequeue_bulk(mp,
&cache->objs[cache->len], cache->size - cache->len);
if (ret == 0) {
cache->len = cache->size;
/* 再次尝试从缓存获取 */
cache->len -= n;
memcpy(obj_table, &cache->objs[cache->len],
sizeof(void *) * n);
return 0;
}
}
/* 直接从共享池获取 */
return rte_mempool_ops_dequeue_bulk(mp, obj_table, n);
}
这个实现展现了多层次的性能优化：
- 本地缓存优先：优先从per-core缓存获取，避免跨核心竞争
- 批量操作：一次性获取多个对象，摊销操作开销
- 回退机制：在缓存不足时自动回退到共享池
3. 无锁Ring队列的巧妙运用
mempool底层使用无锁Ring队列实现线程安全的共享访问：
static inline int
rte_mempool_ops_dequeue_bulk(struct rte_mempool *mp,
void **obj_table, unsigned n)
{
struct rte_mempool_ops *ops;
ops = rte_mempool_get_ops(mp->ops_index);
return ops->dequeue(mp, obj_table, n);
}
默认的dequeue操作基于Ring队列实现，提供了高效的多生产者多消费者支持。
实践应用：从l2fwd看内存管理的实际运用
让我们通过分析l2fwd示例来理解内存管理在实际应用中的运用：
1. mempool的创建和配置
/* 创建数据包内存池 */
l2fwd_pktmbuf_pool = rte_pktmbuf_pool_create("mbuf_pool", nb_mbufs,
MEMPOOL_CACHE_SIZE, 0, RTE_MBUF_DEFAULT_BUF_SIZE, rte_socket_id());
if (l2fwd_pktmbuf_pool == NULL)
rte_exit(EXIT_FAILURE, "Cannot init mbuf pool\n");
这里的关键参数设计体现了性能考量：
- MEMPOOL_CACHE_SIZE = 256：per-core缓存大小，平衡内存使用和性能
- RTE_MBUF_DEFAULT_BUF_SIZE：默认缓冲区大小，足以容纳标准以太网帧
2. 数据包的接收和处理
/* 主处理循环 */
static void
l2fwd_main_loop(void)
{
struct rte_mbuf *pkts_burst[MAX_PKT_BURST];
struct rte_mbuf *m;
unsigned portid;
while (!force_quit) {
/* 批量接收数据包 */
nb_rx = rte_eth_rx_burst(portid, 0, pkts_burst, MAX_PKT_BURST);
for (i = 0; i < nb_rx; i++) {
m = pkts_burst[i];
rte_prefetch0(rte_pktmbuf_mtod(m, void *));
l2fwd_simple_forward(m, portid);
}
}
}
性能优化技巧解析
批量处理优势：
#define MAX_PKT_BURST 32
一次处理32个数据包，充分利用CPU流水线和缓存，摊销处理开销。
预取优化：
rte_prefetch0(rte_pktmbuf_mtod(m, void *));
提前将数据包内容预取到CPU缓存，减少内存访问延迟。
3. 零拷贝的MAC地址更新
static void
l2fwd_mac_updating(struct rte_mbuf *m, unsigned dest_portid)
{
struct rte_ether_hdr *eth;
void *tmp;
/* 直接修改mbuf中的数据，无需拷贝 */
eth = rte_pktmbuf_mtod(m, struct rte_ether_hdr *);
/* 更新目标MAC地址 */
tmp = ð->dst_addr.addr_bytes[0];
*((uint64_t *)tmp) = 0x000000000002 + ((uint64_t)dest_portid << 40);
/* 更新源MAC地址 */
rte_ether_addr_copy(&l2fwd_ports_eth_addr[dest_portid], ð->src_addr);
}
这个函数展现了零拷贝的威力：直接在原始数据包上修改MAC地址，避免了创建新的数据包副本。
高级技巧：内存管理的性能优化实践
1. NUMA感知的内存分配策略
/* NUMA感知的mempool创建 */
static struct rte_mempool *
create_numa_mempool(const char *name, unsigned n, unsigned cache_size,
int socket_id)
{
struct rte_mempool *mp;
mp = rte_pktmbuf_pool_create(name, n, cache_size, 0,
RTE_MBUF_DEFAULT_BUF_SIZE, socket_id);
if (mp == NULL && socket_id != SOCKET_ID_ANY) {
/* 指定socket失败，尝试任意socket */
mp = rte_pktmbuf_pool_create(name, n, cache_size, 0,
RTE_MBUF_DEFAULT_BUF_SIZE, SOCKET_ID_ANY);
}
return mp;
}
NUMA感知优化能够显著提升多处理器系统的性能：
- 本地内存访问：将内存分配在距离CPU最近的NUMA节点
- 降低访问延迟：避免跨NUMA节点的内存访问开销
2. 缓存大小的动态调优
/* 根据应用特征调整缓存大小 */
static unsigned int
calculate_optimal_cache_size(unsigned int pool_size, unsigned int nb_cores)
{
unsigned int cache_size;
/* 基础缓存大小：池大小的1/16，但不超过512 */
cache_size = pool_size / 16;
cache_size = RTE_MIN(cache_size, 512);
/* 考虑CPU核心数量的影响 */
cache_size = cache_size / nb_cores * 4;
/* 确保最小值以获得良好性能 */
cache_size = RTE_MAX(cache_size, 32);
return cache_size;
}
合理的缓存大小设计能够在内存使用和性能间取得平衡。
3. 内存池的预热策略
/* 内存池预热，提高首次访问性能 */
static void
warmup_mempool(struct rte_mempool *mp)
{
void **objs;
unsigned int i, nb_objs;
nb_objs = RTE_MIN(mp->size, 1024); // 预热1024个对象
objs = malloc(nb_objs * sizeof(void *));
/* 分配对象 */
if (rte_mempool_get_bulk(mp, objs, nb_objs) == 0) {
/* 访问每个对象以触发页面加载 */
for (i = 0; i < nb_objs; i++) {
volatile char *ptr = (volatile char *)objs[i];
*ptr = *ptr; // 强制内存访问
}
/* 归还对象 */
rte_mempool_put_bulk(mp, objs, nb_objs);
}
free(objs);
}
预热策略确保内存页面被提前加载到物理内存，避免运行时的页面错误开销。
4. 智能的mbuf分片处理
/* 智能分片处理，优化大数据包的内存使用 */
static struct rte_mbuf *
smart_segment_packet(struct rte_mempool *mp, const void *data,
uint32_t data_len, uint16_t segment_size)
{
struct rte_mbuf *pkt, *seg, *prev_seg;
uint32_t remaining = data_len;
const char *src = (const char *)data;
/* 分配第一个段 */
pkt = rte_pktmbuf_alloc(mp);
if (!pkt) return NULL;
prev_seg = pkt;
while (remaining > 0) {
uint16_t copy_len = RTE_MIN(remaining, segment_size);
if (remaining > segment_size) {
/* 需要额外的段 */
seg = rte_pktmbuf_alloc(mp);
if (!seg) {
rte_pktmbuf_free(pkt);
return NULL;
}
prev_seg->next = seg;
prev_seg = seg;
pkt->nb_segs++;
} else {
seg = prev_seg;
}
/* 拷贝数据到当前段 */
memcpy(rte_pktmbuf_mtod(seg, char *), src, copy_len);
seg->data_len = copy_len;
pkt->pkt_len += copy_len;
src += copy_len;
remaining -= copy_len;
}
return pkt;
}
智能分片处理能够根据数据包大小动态调整内存使用策略。
常见问题与最佳实践
1. 内存泄漏的预防和诊断
内存泄漏是DPDK应用中最常见的问题之一，预防策略包括：
/* 使用RAII模式的mbuf管理 */
struct mbuf_guard {
struct rte_mbuf *m;
};
static inline struct mbuf_guard
mbuf_guard_create(struct rte_mempool *mp)
{
struct mbuf_guard guard = {rte_pktmbuf_alloc(mp)};
return guard;
}
static inline void
mbuf_guard_destroy(struct mbuf_guard *guard)
{
if (guard->m) {
rte_pktmbuf_free(guard->m);
guard->m = NULL;
}
}
/* 使用宏简化资源管理 */
#define WITH_MBUF(mp, m) \
for (struct mbuf_guard __guard = mbuf_guard_create(mp); \
(__guard.m != NULL) && ((m = __guard.m) != NULL); \
mbuf_guard_destroy(&__guard))
/* 使用示例 */
WITH_MBUF(pktmbuf_pool, m) {
/* 使用mbuf m */
rte_pktmbuf_append(m, data, data_len);
rte_eth_tx_burst(port, queue, &m, 1);
m = NULL; // 防止重复释放
}
2. 性能监控和调优指标
/* mempool性能监控 */
static void
monitor_mempool_performance(struct rte_mempool *mp)
{
unsigned available = rte_mempool_avail_count(mp);
unsigned in_use = rte_mempool_in_use_count(mp);
float utilization = (float)in_use / (available + in_use);
printf("Mempool %s: utilization=%.2f%%, available=%u, in_use=%u\n",
mp->name, utilization * 100, available, in_use);
/* 检查缓存效率 */
if (mp->local_cache) {
for (unsigned lcore = 0; lcore < RTE_MAX_LCORE; lcore++) {
if (rte_lcore_is_enabled(lcore)) {
struct rte_mempool_cache *cache = &mp->local_cache[lcore];
printf("Lcore %u cache: len=%u, size=%u\n",
lcore, cache->len, cache->size);
}
}
}
}
3. 多进程环境下的内存共享
/* 多进程环境下的mempool查找和使用 */
static struct rte_mempool *
get_shared_mempool(const char *name)
{
struct rte_mempool *mp;
/* 主进程：创建mempool */
if (rte_eal_process_type() == RTE_PROC_PRIMARY) {
mp = rte_pktmbuf_pool_create(name, NB_MBUF, CACHE_SIZE, 0,
RTE_MBUF_DEFAULT_BUF_SIZE,
rte_socket_id());
if (mp == NULL)
rte_exit(EXIT_FAILURE, "Cannot create mempool\n");
} else {
/* 从进程：查找已存在的mempool */
mp = rte_mempool_lookup(name);
if (mp == NULL)
rte_exit(EXIT_FAILURE, "Cannot find mempool\n");
}
return mp;
}
DPDK内存管理的核心价值
DPDK的内存管理架构代表了现代高性能系统设计的巅峰成就，其核心价值体现在：
- 零拷贝哲学：通过智能的引用计数和数据共享机制，彻底消除不必要的内存拷贝
- 缓存友好设计：深度优化的数据结构布局和访问模式，最大化CPU缓存效率
- 可预测性能：预分配策略和确定性的内存访问模式，实现可预测的低延迟
- 可扩展架构：支持NUMA感知、多进程共享等高级特性，满足大规模系统需求
一些延伸思考
DPDK内存管理的设计思想具有广泛的应用价值：
在存储系统中：
- 使用对象池管理I/O缓冲区，减少内存分配开销
- 采用零拷贝技术实现高效的数据传输
- 应用NUMA感知策略优化存储访问性能
在数据库系统中：
- 实现高效的缓冲池管理
- 使用引用计数支持快照和版本控制
- 采用预分配策略减少查询处理的内存开销
在分布式系统中：
- 设计高效的消息传递机制
- 实现零拷贝的序列化和反序列化
- 使用共享内存优化进程间通信
这部分的入手关键点
对于深入学习DPDK内存管理，建议按以下路径进行：
- 理解基础概念：从mbuf和mempool的基本用法开始，理解零拷贝的核心思想
- 分析源码实现：深入研读rte_mbuf.h和rte_mempool.h，理解数据结构设计
- 实践性能优化：通过调整缓存大小、内存布局等参数观察性能变化
- 探索高级特性：学习外部缓冲区、多进程共享等高级功能
掌握DPDK内存管理不仅是理解高性能网络编程的关键，更是学习现代系统架构设计的重要途径。在下一篇文章中，我们将深入探讨DPDK的设备抽象层ethdev，看看它是如何在mbuf和mempool的基础上构建统一的网络I/O接口的。
