Java内存模型(JMM)深度解析
计算机硬件存储体系与JMM基础
引言：为什么需要JMM？
因为有这么多级的缓存（CPU和物理主内存的速度不一致），CPU的运行并不是直接操作内存而是先把内存里边的数据读到缓存，而内存的读和写操作的时候就会造成不一致的问题。
JVM规范中试图定义一种Java内存模型(Java Memory Model,简称JMM)来屏蔽掉各种硬件和操作系统的内存访问差异，以实现让Java程序在各种平台下都能达到一致的内存访问效果。
1. 计算机硬件存储层次结构
现代计算机系统采用多层次的存储体系来平衡性能和成本，从CPU到主内存形成了一个复杂的存储层次结构。

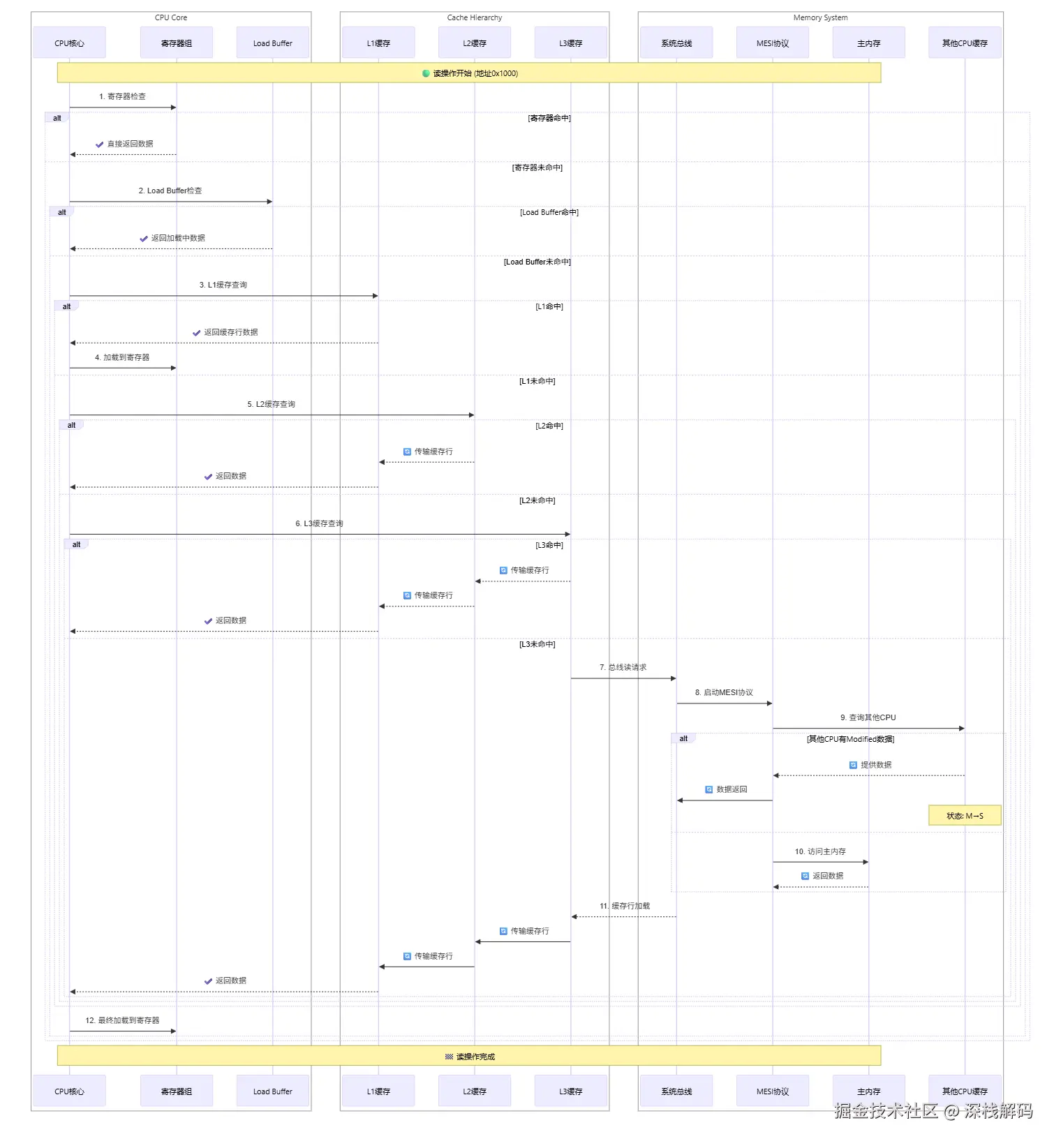

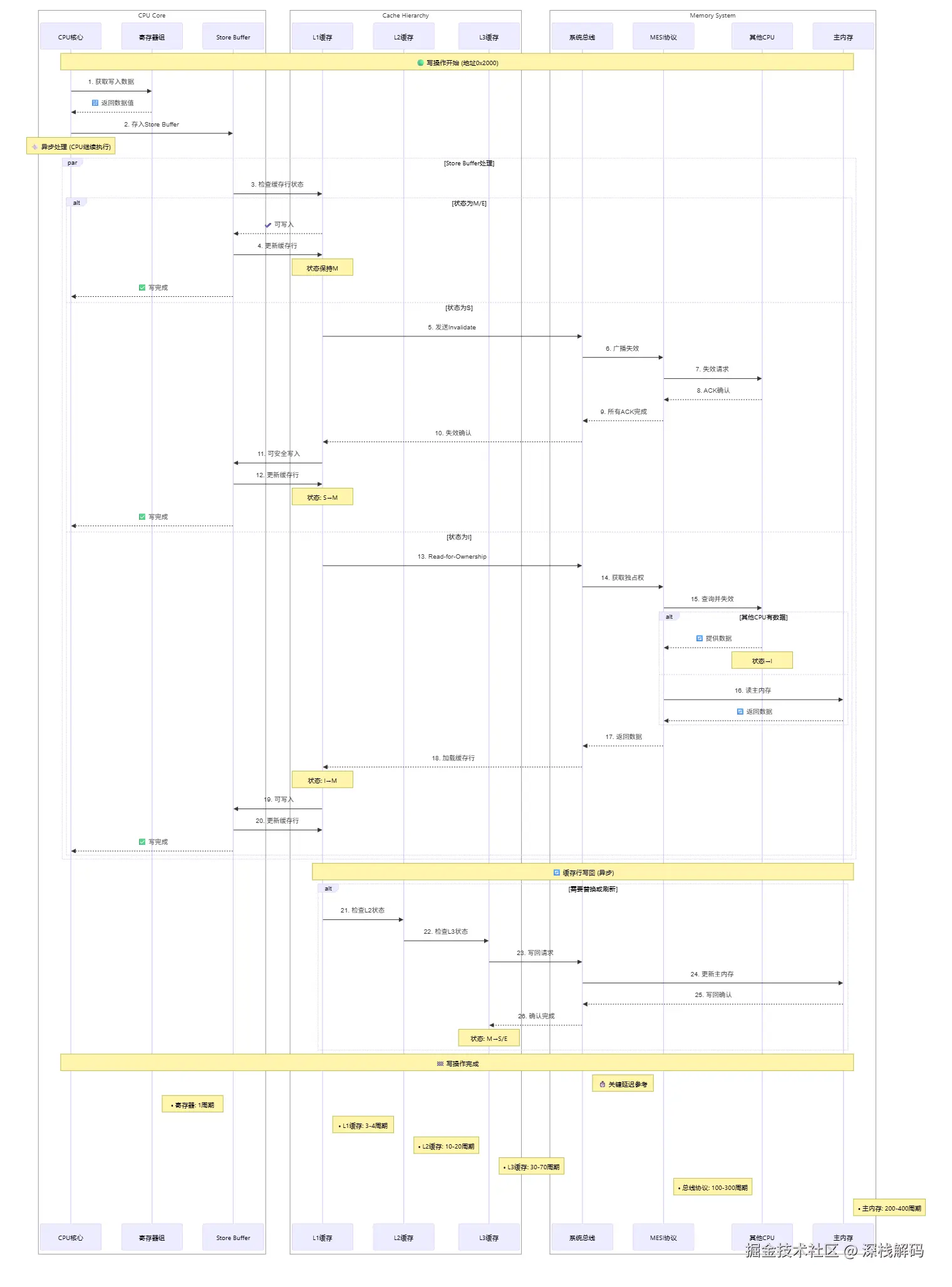

1.1 完整的硬件协同工作时序图
以下时序图展示了CPU寄存器、Store/Load Buffer、多级缓存、缓存行、总线和内存一致性协议如何协同完成一次完整的内存访问操作：
时序图关键要点说明：
- 多级缓存查找：CPU按照寄存器→Load Buffer→L1→L2→L3→总线→内存的层次顺序查找数据
- 缓存行操作：所有缓存操作都以64字节缓存行为单位进行
- MESI协议控制：确保多核环境下的缓存一致性
- 异步优化：Store Buffer和Load Buffer提供异步处理能力
- 性能分层：越靠近CPU的存储层次访问速度越快
- 一致性代价：共享状态的写操作需要广播失效，性能开销较大
1.2 存储层次结构图
graph TD
A[CPU核心] --> B[寄存器组]
A --> C[Store Buffer]
A --> D[Load Buffer]
A --> E[L1缓存]
E --> F[L2缓存]
F --> G[L3缓存]
G --> H[主内存RAM]
subgraph "CPU内部"
B
C
D
end
subgraph "缓存层次"
E
F
G
end
style A fill:#ff9999
style B fill:#ffcc99
style C fill:#ffcc99
style D fill:#ffcc99
style E fill:#99ccff
style F fill:#99ccff
style G fill:#99ccff
style H fill:#99ff99
2. 各存储层次的特性分析
2.1 CPU寄存器
物理特性：
- 容量：x86-64架构有16个通用寄存器，每个64位
- 访问速度：1个时钟周期（约0.3纳秒）
- 位置：CPU核心内部，每个核心独有
- 可见性：仅对当前CPU核心可见
寄存器的缓存特性： 虽然寄存器本质上是指令执行的临时存储，但通过编译器和CPU的优化，会形成事实上的"缓存"效应：
- 编译器优化：将频繁访问的变量分配到寄存器中长期驻留
- CPU流水线重用：循环中复用寄存器值，避免重复内存访问
- 寄存器重命名：物理寄存器池动态映射，延长数据生命周期
工作原理：
sequenceDiagram
participant CPU as CPU核心
participant REG as 寄存器
participant L1 as L1缓存
CPU->>REG: 1. 加载操作数
CPU->>REG: 2. 执行运算
REG->>CPU: 3. 返回结果
Note over REG: 数据可能长期驻留
CPU->>L1: 4. 条件性写回
缓存机制： 虽然寄存器本质上是临时存储，但编译器优化会导致数据长期驻留：
// 示例：循环变量优化
for (int i = 0; i < 1000000; i++) {
sum += array[i];
// 变量i可能全程存储在寄存器中，不写回内存
}
对应的汇编优化：
mov rcx, 0 ; i存入寄存器rcx
loop_start:
add rax, [array+rcx*4] ; 直接使用寄存器值
inc rcx ; 寄存器内自增
cmp rcx, 1000000
jl loop_start
2.2 Store Buffer（存储缓冲区）
Store Buffer是现代CPU中至关重要的硬件组件，位于CPU核心与缓存之间，用于优化写操作性能，避免CPU因等待缓存一致性协议确认而阻塞。
诞生原因： 当CPU执行写操作时，如果缓存行处于Shared(S)状态（其他CPU可能持有副本），需要通过MESI协议广播Invalidate消息使其他缓存失效，并等待所有CPU确认。等待期间（约数百时钟周期），CPU只能空转，严重浪费算力。
Store Buffer的核心特性：
graph LR
A[Store Buffer特性] --> B[容量小]
A --> C[异步处理]
A --> D[私有性]
A --> E[性能优化]
B --> B1[通常32-64个条目]
B --> B2[每个条目存储地址+数据]
C --> C1[写操作立即返回]
C --> C2[后台处理缓存一致性]
C --> C3[避免CPU阻塞]
D --> D1[每个CPU核心独有]
D --> D2[其他核心不可见]
D --> D3[导致可见性延迟]
E --> E1[提升写操作吞吐量]
E --> E2[隐藏缓存一致性延迟]
style A fill:#ff9999
style B fill:#99ccff
style C fill:#ffcc99
style D fill:#ff6666
style E fill:#99ff99
Store Buffer的工作流程：
sequenceDiagram
participant CPU as CPU核心
participant SB as Store Buffer
participant L1 as L1缓存
participant Bus as 系统总线
participant Other as 其他CPU
Note over CPU: 执行写操作
CPU->>SB: 1. 数据存入Store Buffer
Note over CPU: CPU立即继续执行
par 异步处理
SB->>Bus: 2. 发送Invalidate消息
Bus->>Other: 3. 通知其他CPU失效缓存
Other->>Bus: 4. 返回ACK确认
Bus->>SB: 5. 收到所有ACK
SB->>L1: 6. 数据提交到L1缓存
end
Note over SB,L1: 其他CPU此时才能看到数据变化
Store Buffer导致的问题：
- 可见性延迟：写操作完成后，数据可能仍在Store Buffer中，其他CPU无法立即看到
- 指令重排序：Store Buffer可能改变内存操作的执行顺序
- 读取自己的写入：CPU会优先从Store Buffer读取数据，可能读到未提交的值
实际影响示例：
// 线程1
int a = 1; // 可能停留在Store Buffer
boolean flag = true; // 可能先于a写入内存
// 线程2
if (flag) {
int x = a; // 可能读到a的旧值0，而不是1
}
c
2.3 L1/L2/L3缓存层次与缓存行机制
缓存行（Cache Line）基础概念：
缓存行是CPU缓存系统的基本存储和传输单位，理解缓存行机制对于理解JMM的底层实现至关重要。
- 定义：缓存行是CPU缓存中数据传输和存储的最小单位
- 大小：通常为64字节（x86-64架构）
- 对齐：内存地址按缓存行大小对齐
- 原子性：整个缓存行作为一个整体进行操作
缓存行的结构：
graph LR
subgraph "缓存行结构（64字节）"
A[Tag标签] --> B[数据块0-7]
A --> C[数据块8-15]
A --> D[数据块16-23]
A --> E[数据块24-31]
A --> F[数据块32-39]
A --> G[数据块40-47]
A --> H[数据块48-55]
A --> I[数据块56-63]
end
subgraph "MESI状态"
J[Modified]
K[Exclusive]
L[Shared]
M[Invalid]
end
A --> J
style A fill:#ff9999
style J fill:#ffcc99
style K fill:#99ccff
style L fill:#99ff99
style M fill:#cccccc
缓存特性对比：
| 缓存级别 | 容量 | 访问延迟 | 位置 | 共享范围 | 缓存行数量 | 缓存行大小 |
|---|---|---|---|---|---|---|
| L1数据缓存 | 32KB | 3-4周期 | CPU核心内 | 单核私有 | 512行 | 64字节 |
| L1指令缓存 | 32KB | 3-4周期 | CPU核心内 | 单核私有 | 512行 | 64字节 |
| L2缓存 | 256KB-1MB | 10-20周期 | CPU核心内 | 单核私有 | 4K-16K行 | 64字节 |
| L3缓存 | 8MB-32MB | 30-70周期 | CPU芯片内 | 多核共享 | 128K-512K行 | 64字节 |
缓存行在内存访问流程中的作用：
- 数据加载：CPU访问内存时，以缓存行为单位加载数据
- 空间局部性：一次加载64字节，提高相邻数据访问效率
- 一致性维护：MESI协议以缓存行为单位维护一致性
- 写回策略：脏缓存行统一写回主内存
缓存行的性能影响：
| 场景 | 缓存行状态 | 性能影响 | 说明 |
|---|---|---|---|
| 独占读写 | Exclusive/Modified | 最优 | 无需总线通信 |
| 多核只读 | Shared | 良好 | 读操作无需通信 |
| 多核读写 | Shared→Modified | 较差 | 需要失效其他副本 |
| 缓存未命中 | Invalid | 最差 | 需要从内存加载 |
伪共享问题： 当多个线程访问同一缓存行的不同变量时，会导致缓存行在CPU间频繁传递：
// 伪共享示例
class FalseSharing {
volatile long a; // 可能在同一缓存行
volatile long b; // 可能在同一缓存行
// 线程1频繁修改a，线程2频繁修改b
// 导致缓存行在CPU间频繁失效和传递
}
// 解决方案：缓存行填充
class NoPadding {
volatile long a;
long p1, p2, p3, p4, p5, p6, p7; // 填充56字节
volatile long b;
}
3. 缓存一致性协议详解
3.1 MESI协议详解
MESI协议是最常用的缓存一致性协议，通过四种状态来维护多核CPU之间的缓存一致性。理解MESI协议对于理解Java内存模型的底层实现至关重要。
四种缓存行状态：
graph LR
A[MESI协议状态] --> B[Modified - M]
A --> C[Exclusive - E]
A --> D[Shared - S]
A --> E[Invalid - I]
B --> B1[已修改]
B --> B2[与主内存不一致]
B --> B3[只有当前CPU持有]
B --> B4[负责写回主内存]
C --> C1[独占]
C --> C2[与主内存一致]
C --> C3[只有当前CPU持有]
C --> C4[可直接修改为M状态]
D --> D1[共享]
D --> D2[与主内存一致]
D --> D3[多个CPU可能持有]
D --> D4[写入前需广播失效]
E --> E1[无效]
E --> E2[缓存行不包含有效数据]
E --> E3[需要从其他地方加载]
style A fill:#ff9999
style B fill:#ff6666
style C fill:#99ccff
style D fill:#ffcc99
style E fill:#cccccc
MESI状态转换图：
stateDiagram-v2
[*] --> Invalid
Invalid --> Exclusive: 独占读取(无其他副本)
Invalid --> Shared: 共享读取(存在其他副本)
Exclusive --> Modified: 本地写入
Exclusive --> Shared: 其他CPU读取
Shared --> Modified: 本地写入(广播失效)
Shared --> Invalid: 其他CPU写入
Modified --> Shared: 其他CPU读取(写回内存)
Modified --> Invalid: 其他CPU写入(写回内存)
Invalid: I - 缓存行无效\n需要重新加载
Exclusive: E - 独占且干净\n与内存一致
Shared: S - 共享且干净\n与内存一致
Modified: M - 独占且脏\n与内存不一致
普通写操作在不同状态下的行为：
| 缓存行状态 | 写操作行为 | 是否广播通知 | 性能影响 |
|---|---|---|---|
| Modified (M) | 直接修改缓存 | ❌ 否 | 最快 |
| Exclusive (E) | 直接修改缓存，状态变为M | ❌ 否 | 很快 |
| Shared (S) | 广播Invalidate，等待ACK，状态变为M | ✅ 是 | 较慢 |
| Invalid (I) | 先获取缓存行，再修改 | 间接触发 | 最慢 |
关键洞察：
- 静默写入：当缓存行处于M或E状态时，写操作无需通知其他CPU
- 广播失效：只有S状态的写操作需要广播Invalidate消息
- 异步优化：Store Buffer使得S状态的写操作也能快速返回
3.2 MESI协议消息类型
总线消息：
- Read：请求读取缓存行
- Read Response：返回缓存行数据
- Invalidate：使其他CPU的缓存行失效
- Invalidate Acknowledge：确认缓存行已失效
- Read Invalidate：读取并使其他CPU缓存行失效
- Writeback：将修改的缓存行写回内存
协议交互示例：
sequenceDiagram
participant CPU0 as CPU0缓存
participant CPU1 as CPU1缓存
participant BUS as 总线
participant MEM as 主内存
Note over CPU0,CPU1: 初始状态：都是Invalid
CPU0->>BUS: Read X
BUS->>MEM: 读取内存
MEM->>BUS: 返回数据
BUS->>CPU0: 数据
Note over CPU0: 状态：Exclusive
CPU1->>BUS: Read X
BUS->>CPU0: 共享请求
CPU0->>BUS: 提供数据
Note over CPU0: 状态：Shared
Note over CPU1: 状态：Shared
CPU0->>BUS: Write X
BUS->>CPU1: Invalidate
CPU1->>BUS: Ack
Note over CPU0: 状态：Modified
Note over CPU1: 状态：Invalid
4. 硬件层面的协同工作机制
4.1 写操作的完整流程
flowchart TD
A[CPU执行写指令] --> B[检查Store Buffer]
B --> C{Store Buffer满?}
C -->|否| D[写入Store Buffer]
C -->|是| E[等待Store Buffer排空]
E --> D
D --> F[检查缓存行状态]
F --> G{MESI状态}
G -->|M/E| H[直接修改缓存行]
G -->|S| I[发送Invalidate消息]
G -->|I| J[缓存未命中处理]
I --> K[等待其他CPU确认]
K --> L[修改缓存行状态为M]
J --> M[从内存/其他缓存加载]
M --> L
H --> N[写操作完成]
L --> N
style D fill:#ffcc99
style H fill:#99ccff
style L fill:#99ccff
4.2 读操作的完整流程
flowchart TD
A[CPU执行读指令] --> B[检查Store Buffer]
B --> C{Store Buffer命中?}
C -->|是| D[返回Store Buffer数据]
C -->|否| E[检查L1缓存]
E --> F{L1命中?}
F -->|是| G[返回L1数据]
F -->|否| H[检查L2缓存]
H --> I{L2命中?}
I -->|是| J[加载到L1并返回]
I -->|否| K[检查L3缓存]
K --> L{L3命中?}
L -->|是| M[加载到L2/L1并返回]
L -->|否| N[发送总线读请求]
N --> O{其他CPU有Modified?}
O -->|是| P[从其他CPU获取最新数据]
O -->|否| Q[从主内存读取]
P --> R[更新缓存层次]
Q --> R
R --> S[返回数据]
style D fill:#ffcc99
style G fill:#99ff99
style J fill:#99ff99
style M fill:#99ff99
style S fill:#99ff99
读操作的关键点：
- Store Buffer优先级：CPU首先检查自己的Store Buffer，确保读取到自己最新写入的值
- 缓存层次查找：按L1→L2→L3的顺序查找，利用局部性原理
- 缓存一致性：当所有缓存都未命中时，通过总线协议确保获取最新数据
5. 可见性问题的根源
5.1 多层缓存导致的可见性延迟
// 线程1在CPU0上运行
class VisibilityProblem {
private int value = 0;
// 线程1：写操作
public void writer() {
value = 42; // 可能只更新CPU0的缓存
}
// 线程2：读操作（在CPU1上运行）
public void reader() {
int local = value; // 可能读到旧值0
}
}
问题分析：
sequenceDiagram
participant T1 as 线程1(CPU0)
participant C0 as CPU0缓存
participant C1 as CPU1缓存
participant T2 as 线程2(CPU1)
participant MEM as 主内存
T1->>C0: value = 42
Note over C0: 缓存行状态：Modified
Note over MEM: 主内存仍为0
T2->>C1: 读取value
C1->>MEM: 缓存未命中，读主内存
MEM->>C1: 返回0（旧值）
C1->>T2: 返回0
Note over T2: 线程2看到旧值！
5.2 Store Buffer导致的写入延迟
// Dekker算法的失效示例
class StoreBufferProblem {
volatile boolean flag1 = false;
volatile boolean flag2 = false;
// 线程1
void thread1() {
flag1 = true; // 可能在Store Buffer中
if (!flag2) { // 可能读到旧值
// 临界区
}
}
// 线程2
void thread2() {
flag2 = true; // 可能在Store Buffer中
if (!flag1) { // 可能读到旧值
// 临界区 - 两个线程可能同时进入！
}
}
}
6. 指令重排序的硬件基础
6.1 CPU流水线与乱序执行
graph LR
subgraph "指令流水线"
A[取指] --> B[译码]
B --> C[执行]
C --> D[访存]
D --> E[写回]
end
subgraph "乱序执行单元"
F[指令队列]
G[保留站]
H[执行单元1]
I[执行单元2]
J[重排序缓冲区]
end
E --> F
F --> G
G --> H
G --> I
H --> J
I --> J
重排序类型：
- 编译器重排序：编译时指令优化
- 处理器重排序：CPU执行时的动态调度
- 内存系统重排序：Store Buffer等硬件优化
6.2 内存访问重排序示例
// 可能被重排序的代码
class ReorderingExample {
int a = 0;
boolean flag = false;
void writer() {
a = 1; // 写操作1
flag = true; // 写操作2
// CPU可能重排序为：flag = true; a = 1;
}
void reader() {
if (flag) { // 读操作1
assert a == 1; // 读操作2 - 可能失败！
}
}
}
7. JMM如何解决硬件问题
7.1 JMM的抽象模型
graph TB
subgraph "线程1"
T1[线程1]
WM1[工作内存1]
T1 --> WM1
end
subgraph "线程2"
T2[线程2]
WM2[工作内存2]
T2 --> WM2
end
subgraph "主内存"
MM[共享变量]
end
WM1 -.->|read/load| MM
MM -.->|store/write| WM1
WM2 -.->|read/load| MM
MM -.->|store/write| WM2
style WM1 fill:#ffcc99
style WM2 fill:#ffcc99
style MM fill:#99ff99
工作内存的物理对应：
- CPU寄存器
- CPU缓存（L1/L2/L3）
- Store Buffer / Load Buffer
- 编译器优化的临时存储
7.2 JMM的内存操作
JMM定义了8种原子操作来描述变量在主内存和工作内存之间的交互：
sequenceDiagram
participant T as 线程
participant WM as 工作内存
participant MM as 主内存
Note over T,MM: 读操作序列
MM->>WM: read(从主内存读取)
WM->>WM: load(加载到工作内存)
WM->>T: use(线程使用变量)
Note over T,MM: 写操作序列
T->>WM: assign(线程赋值)
WM->>WM: store(准备写回主内存)
WM->>MM: write(写入主内存)
Note over T,MM: 同步操作
MM->>WM: lock(获取锁)
WM->>MM: unlock(释放锁)
8种原子操作的详细说明：
| 操作 | 作用域 | 描述 |
|---|---|---|
| read | 主内存 | 把变量值从主内存传输到工作内存 |
| load | 工作内存 | 把read操作得到的值放入工作内存的变量副本中 |
| use | 工作内存 | 把工作内存中的变量值传递给执行引擎 |
| assign | 工作内存 | 把执行引擎接收到的值赋给工作内存的变量 |
| store | 工作内存 | 把工作内存中的变量值传送到主内存 |
| write | 主内存 | 把store操作得到的值放入主内存的变量中 |
| lock | 主内存 | 把变量标识为线程独占状态 |
| unlock | 主内存 | 释放变量的独占状态 |
小结： 这里详细介绍了计算机硬件存储体系的各个层次、缓存行的详细机制、它们的协同工作机制。这为理解Java内存模型提供了完整的理论基础。
