k8s集群暴露 Nginx Ingress Controller
ingress控制器
ingress控制器作用
ingress controller可以为kubernetes集群外用户访问Kubernetes集群内部pod提供代理服务。ingress controller作为所有Service的入口，提供统一的入口，避免多个服务之间需要记录大量的IP或者域名，毕竟IP可能改变，服务太多域名记录不方便
- 提供全局访问代理

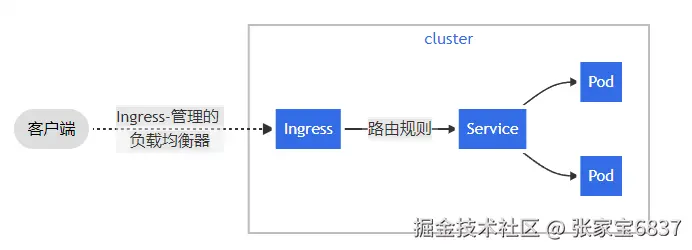

- 访问流程：用户-->ingress controller-->service-->pod
ingress控制器种类
Kubernetes Ingress Controller
- 参考链接：github.com/nginxinc/ku…
- 实现：Go/Lua（nginx 是用 C 写的）
- 许可证：Apache 2.0
- Kubernetes 的“官方”控制器（之所以称为官方，是想把它区别于 NGINX 公司的控制器）。这是社区开发的控制器，它基于 nginx Web 服务器，并补充了一组用于实现额外功能的 Lua 插件。
- 由于 NGINX 十分流行，再加上把它用作控制器时所需的修改较少，它对于 K8s 普通工程师来说，可能是最简单和最直接的选择。
NGINX Ingress Controller
- 参考链接：github.com/kubernetes/…
- 实现：Go
- 许可证：Apache 2.0
- 这是 NGINX 公司开发的官方产品，它也有一个基于 NGINX Plus 的商业版。NGINX 的控制器具有很高的稳定性、持续的向后兼容性，且没有任何第三方模块。
- 由于消除了 Lua 代码，和官方控制器相比，它保证了较高的速度，但也因此受到较大限制。相较之下，它的付费版本有更广泛的附加功能，如实时指标、JWT 验证、主动健康检查等。
- NGINX Ingress 重要的优势是对 TCP/UDP 流量的全面支持，最主要缺点是缺乏流量分配功能。
Kong Ingress
- 参考链接：github.com/Kong/kubern…
- 实现：Go
- 许可证：Apache 2.0
- Kong Ingress 由 Kong Inc 开发，有两个版本：商业版和免费版。它基于 NGINX 构建，并增加了扩展其功能的 Lua 模块。
- 最初，Kong Ingress 主要用作 API 网关，用于 API 请求的处理和路由。现在，它已经成为成熟的 Ingress 控制器，主要优点是拥有大量易于安装和配置的附加模块、插件（包括第三方插件）。它开启了控制器具备大量附加功能的先河，其内置函数也提供了许多可能性。Kong Ingress 配置是用 CRD 执行的。
- Kong Ingress 的一个重要特性是它只能在一个环境中运行（而不支持跨命名空间）。这是一个颇有争议的话题：有些人认为这是一个缺点，因为必须为每个环境生成实例；而另一些人认为这是一个特殊特性，因为它是更高级别的隔离，控制器故障的影响仅限于其所在的环境。
Traefik
- 参考链接：github.com/containous/…
- 实现：Go
- 许可证：MIT
- 最初，这个代理是为微服务请求及其动态环境的路由而创建的，因此具有许多有用的功能：连续更新配置（不重新启动）、支持多种负载均衡算法、Web UI、指标导出、对各种服务的支持协议、REST API、Canary 版本等
- 支持开箱即用的 Let’s Encrypt 是它的另一个不错的功能，但它的主要缺点也很明显，就是为了控制器的高可用性，你必须安装并连接其 Key-value store。
- 在 2019 年 9 月发布的 Traefik v2.0 中，虽然它增加许多不错的新功能，如带有 SNI 的 TCP/SSL、金丝雀部署、流量镜像/shadowing 和经过改进的 Web UI，但一些功能（如 WAF 支持）还在策划讨论中。
- 与新版本同期推出的还有一个名叫 Mesh 的服务网格，它建在 Traefik 之上，对kubernetes内部服务访问做到受控及被监控。
HAProxy Ingress
- 参考链接：github.com/jcmoraisjr/…
- 实现：Go（HAProxy 是用 C 写的）
- 许可证：Apache 2.0
- HAProxy 是众所周知的代理服务器和负载均衡器。作为 Kubernetes 集群的一部分，它提供了“软”配置更新（无流量损失）、基于 DNS 的服务发现和通过 API 进行动态配置。 HAProxy 还支持完全自定义配置文件模板（通过替换 ConfigMap）以及在其中使用 Spring Boot 函数。
- 通常，工程师会把重点放在已消耗资源的高速、优化和效率上。而 HAProxy 的优点之一正是支持大量负载均衡算法。值得一提的是，在2020年 6 月发布的 v2.0 中，HAProxy 增加了许多新功能，其即将推出的 v2.1 有望带来更多新功能（包括 OpenTracing 支持）。
Voyager
- 参考链接：github.com/appscode/vo…
- 实现：Go
- 许可证：Apache 2.0
- Voyager 基于 HAProxy，并作为一个通用的解决方案提供给大量供应商。它最具代表性的功能包括 L7 和 L4 上的流量负载均衡，其中，TCP L4 流量负载均衡称得上是该解决方案最关键的功能之一。
- 在2020年早些时候，尽管 Voyager 在 v9.0.0 中推出了对 HTTP/2 和 gRPC 协议的全面支持，但总的来看，对证书管理（Let’s Encrypt 证书）的支持仍是 Voyager 集成的最突出的新功能。
Contour
- 参考链接：github.com/heptio/cont…
- 实现：Go
- 许可证：Apache 2.0
- Contour 和 Envoy 由同一个作者开发，它基于 Envoy。它最特别的功能是可以通过 CRD（IngressRoute）管理 Ingress 资源，对于多团队需要同时使用一个集群的组织来说，这有助于保护相邻环境中的流量，使它们免受 Ingress 资源更改的影响。
- 它还提供了一组扩展的负载均衡算法（镜像、自动重复、限制请求率等），以及详细的流量和故障监控。对某些工程师而言，它不支持粘滞会话可能是一个严重缺陷。
Istio Ingress
- 参考链接：istio.io/docs/tasks/…
- 实现：Go
- 许可证：Apache 2.0
- Istio 是 IBM、Google 和 Lyft 的联合开发项目，它是一个全面的服务网格解决方案——不仅可以管理所有传入的外部流量（作为 Ingress 控制器），还可以控制集群内部的所有流量。
- Istio 将 Envoy 用作每种服务的辅助代理。从本质上讲，它是一个可以执行几乎所有操作的大型处理器，其中心思想是最大程度的控制、可扩展性、安全性和透明性。
- 通过 Istio Ingress，你可以对流量路由、服务之间的访问授权、均衡、监控、金丝雀发布等进行优化。
Ambassador
- 参考链接：github.com/datawire/am…
- 实现：Python
- 许可证：Apache 2.0
- Ambassador 也是一个基于 Envoy 的解决方案，它有免费版和商业版两个版本。
- Ambassador 被称为“Kubernetes 原生 API 微服务网关”，它与 K8s 原语紧密集成，拥有你所期望的从 Ingress controller 获得的功能包，它还可以与各种服务网格解决方案，如 Linkerd、Istio 等一起使用。
- 顺便提一下，Ambassador 博客日前发布了一份基准测试结果，比较了 Envoy、HAProxy 和 NGINX 的基础性能。
Gloo
- 参考链接：github.com/solo-io/glo…
- 实现：Go
- 许可证：Apache 2.0
- Gloo 是在 Envoy 之上构建的新软件（于 2018 年 3 月发布），由于它的作者坚持认为“网关应该从功能而不是服务中构建 API”，它也被称为“功能网关”。其“功能级路由”的意思是它可以为后端实现是微服务、无服务器功能和遗留应用的混合应用路由流量。
- 由于拥有可插拔的体系结构，Gloo 提供了工程师期望的大部分功能，但是其中一些功能仅在其商业版本（Gloo Enterprise）中可用。
Skipper
- 参考链接：github.com/zalando/ski…
- 实现：Go
- 许可证：Apache 2.0
- Skipper 是 HTTP 路由器和反向代理，因此不支持各种协议。从技术上讲，它使用 Endpoints API（而不是 Kubernetes Services）将流量路由到 Pod。它的优点在于其丰富的过滤器集所提供的高级 HTTP 路由功能，工程师可以借此创建、更新和删除所有 HTTP 数据。
- Skipper 的路由规则可以在不停机的情况下更新。正如它的作者所述，Skipper 可以很好地与其他解决方案一起使用，比如 AWS ELB。
nginx ingress controller
参考链接：www.nginx.com/products/ng…
nginx ingress controller部署
MetalLB准备，见上面的' '自建Kubernetes的LoadBalancer类型服务方案-MetalLB'
wget https://raw.githubusercontent.com/metallb/metallb/v0.13.12/config/manifests/metallb-native.yaml
kubectl apply -f metallb-native.yaml
metallb-conf.yaml
---
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
name: first-pool
namespace: metallb-system
spec:
addresses:
- 192.168.91.90-192.168.91.100 # 是集群节点服务器IP同一段
---
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
name: example
namespace: metallb-system
spec:
ipAddressPools:
- first-pool
kubectl apply -f metallb-conf.yaml
kubectl describe IPAddressPool first-pool -n metallb-system
...
Spec:
Addresses:
192.168.91.90-192.168.91.100
Auto Assign: true
Avoid Buggy I Ps: false
Events: <none>
nginx ingress controller
# 下载并修改配置文件
wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.8.2/deploy/static/provider/cloud/deploy.yaml
sed -i 's/externalTrafficPolicy: Local/externalTrafficPolicy: Cluster/' deploy.yaml
# 替换配置文件中的镜像地址，注意不同时期下载的镜像版本不一样
sed -i -e 's#registry.k8s.io/ingress-nginx/controller:v1.8.2@sha256:74834d3d25b336b62cabeb8bf7f1d788706e2cf1cfd64022de4137ade8881ff2#registry.cn-hangzhou.aliyuncs.com/google_containers/nginx-ingress-controller:v1.8.2#' -e 's#registry.k8s.io/ingress-nginx/kube-webhook-certgen:v20230407@sha256:543c40fd093964bc9ab509d3e791f9989963021f1e9e4c9c7b6700b02bfb227b#registry.cn-hangzhou.aliyuncs.com/google_containers/kube-webhook-certgen:v20230407#' deploy.yaml
kubectl apply -f deploy.yaml
# 验证部署结果，注意镜像较大可能要等一等
kubectl get pods -n ingress-nginx
NAME READY STATUS RESTARTS AGE
ingress-nginx-admission-create-vwccj 0/1 Completed 0 4m33s
ingress-nginx-admission-patch-69hlb 0/1 Completed 0 4m33s
ingress-nginx-controller-767b8c48bf-5vfhk 1/1 Running 0 4m33s
kubectl get all -n ingress-nginx
NAME READY STATUS RESTARTS AGE
pod/ingress-nginx-admission-create-vwccj 0/1 Completed 0 4m48s
pod/ingress-nginx-admission-patch-69hlb 0/1 Completed 0 4m48s
pod/ingress-nginx-controller-767b8c48bf-5vfhk 1/1 Running 0 4m48s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/ingress-nginx-controller LoadBalancer 10.111.7.213 192.168.91.90 80:30112/TCP,443:31623/TCP 5m35s
service/ingress-nginx-controller-admission ClusterIP 10.99.92.122 <none> 443/TCP 5m35s
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/ingress-nginx-controller 1/1 1 1 5m35s
NAME DESIRED CURRENT READY AGE
replicaset.apps/ingress-nginx-controller-767b8c48bf 1 1 1 4m48s
NAME COMPLETIONS DURATION AGE
job.batch/ingress-nginx-admission-create 1/1 8s 5m36s
job.batch/ingress-nginx-admission-patch 1/1 17s 5m36s
ingress对象应用案例
ingress-http案例

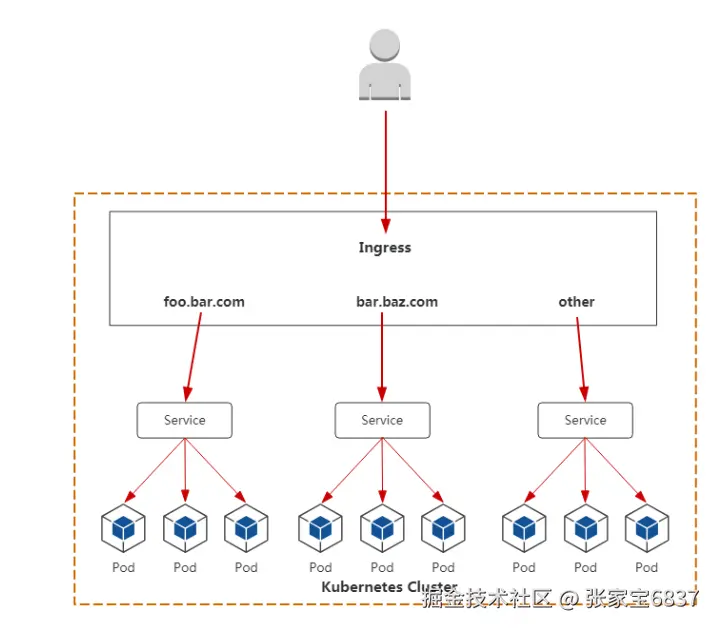

基于名称的负载均衡
创建deployment控制器类型应用
nginx.yml
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx
namespace: ingress-nginx
spec:
replicas: 2
selector:
matchLabels:
app: nginx
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: c1
image: nginx:1.15-alpine
imagePullPolicy: IfNotPresent
kubectl apply -f nginx.yml
kubectl get pods -n ingress-nginx
NAME READY STATUS RESTARTS AGE
ingress-nginx-admission-create-vwccj 0/1 Completed 0 7m15s
ingress-nginx-admission-patch-69hlb 0/1 Completed 0 7m15s
ingress-nginx-controller-767b8c48bf-5vfhk 1/1 Running 0 7m15s
nginx-5cc579878-4v8xd 1/1 Running 0 12s
nginx-5cc579878-hp7rv 1/1 Running 0 12s
创建service
nginx-service.yml
apiVersion: v1
kind: Service
metadata:
name: nginx-service
namespace: ingress-nginx
labels:
app: nginx
spec:
ports:
- port: 80
targetPort: 80
selector:
app: nginx
kubectl apply -f nginx-service.yml
kubectl get svc -n ingress-nginx
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
ingress-nginx-controller LoadBalancer 10.111.7.213 192.168.91.90 80:30112/TCP,443:31623/TCP 8m45s
ingress-nginx-controller-admission ClusterIP 10.99.92.122 <none> 443/TCP 8m45s
nginx-service ClusterIP 10.107.249.245 <none> 80/TCP 10s
创建ingress对象
ingress-nginx.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: ingress-nginx #自定义ingress名称
namespace: ingress-nginx
annotations:
ingressclass.kubernetes.io/is-default-class: "true"
kubernetes.io/ingress.class: nginx
spec:
rules:
- host: www.kubedemo.com # 自定义域名
http:
paths:
- pathType: Prefix
path: "/"
backend:
service:
name: nginx-service # 对应上面创建的service名称
port:
number: 80
kubectl apply -f ingress-nginx.yaml
# nginx-ingress-controller 对外暴露在192.168.91.90这个ip上
kubectl get ingress -n ingress-nginx
NAME CLASS HOSTS ADDRESS PORTS AGE
ingress-nginx <none> www.kubedemo.com 192.168.91.90 80 116s
# 查看ingress描述信息
kubectl describe ingress ingress-nginx -n ingress-nginx
Name: ingress-nginx
Labels: <none>
Namespace: ingress-nginx
Address: 192.168.91.90
Ingress Class: <none>
Default backend: <default>
Rules:
Host Path Backends
---- ---- --------
www.kubedemo.com
/ nginx-service:80 (10.244.30.118:80,10.244.5.1:80)
...
# 可以看到两个pod的IP正好对应ingress域名对应的IP
kubectl get pods -o wide -n ingress-nginx
...
nginx-5cc579878-4v8xd 1/1 Running 0 6m3s 10.244.30.118 worker02 <none> <none>
nginx-5cc579878-hp7rv 1/1 Running 0 6m3s 10.244.5.1 worker01 <none> <none>
# 修改pod内容器运行的web主页
kubectl exec -it nginx-5cc579878-4v8xd -n ingress-nginx -- /bin/sh -c 'echo "ingress web1" > /usr/share/nginx/html/index.html'
kubectl exec -it nginx-5cc579878-hp7rv -n ingress-nginx -- /bin/sh -c 'echo "ingress web2" > /usr/share/nginx/html/index.html'
模拟客户端访问
# 在集群之外任一主机中添加上述域名与IP地址解析(模拟公网DNS)
# 这里在 192.168.91.101 上测试
cat >> /etc/hosts << EOF
192.168.91.90 www.kubedemo.com
EOF
curl www.kubedemo.com
ingress web1
curl www.kubedemo.com
ingress web2
# 删除
kubectl delete -f ingress-nginx.yaml
kubectl delete -f nginx-service.yml
kubectl delete -f nginx.yml
rm -f ingress-nginx.yaml nginx-service.yml nginx.yml
ingress-http案例扩展
基于URI的负载均衡
创建第一个应用
nginx-uri-1.yml
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx-uri-1
namespace: ingress-nginx
spec:
replicas: 2
selector:
matchLabels:
app: nginx-uri-1
template:
metadata:
labels:
app: nginx-uri-1
spec:
containers:
- name: c1
image: nginx:1.15-alpine
imagePullPolicy: IfNotPresent
nginx-service-uri-1.yml
apiVersion: v1
kind: Service
metadata:
name: nginx-service-uri-1
namespace: ingress-nginx
labels:
app: nginx-uri-1
spec:
ports:
- port: 80
targetPort: 80
selector:
app: nginx-uri-1
kubectl apply -f nginx-uri-1.yml
kubectl apply -f nginx-service-uri-1.yml
创建第二个应用
nginx-uri-2.yml
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx-uri-2
namespace: ingress-nginx
spec:
replicas: 2
selector:
matchLabels:
app: nginx-uri-2
template:
metadata:
labels:
app: nginx-uri-2
spec:
containers:
- name: c1
image: nginx:1.15-alpine
imagePullPolicy: IfNotPresent
nginx-service-uri-2.yml
apiVersion: v1
kind: Service
metadata:
name: nginx-service-uri-2
namespace: ingress-nginx
labels:
app: nginx-uri-2
spec:
ports:
- port: 80
targetPort: 80
selector:
app: nginx-uri-2
kubectl apply -f nginx-uri-2.yml
kubectl apply -f nginx-service-uri-2.yml
kubectl get svc -n ingress-nginx
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
ingress-nginx-controller LoadBalancer 10.111.7.213 192.168.91.90 80:30112/TCP,443:31623/TCP 59m
ingress-nginx-controller-admission ClusterIP 10.99.92.122 <none> 443/TCP 59m
nginx-service-uri-1 ClusterIP 10.102.152.126 <none> 80/TCP 80s
nginx-service-uri-2 ClusterIP 10.101.213.109 <none> 80/TCP 25s
创建ingress对象
ingress-nginx-uri.yml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: ingress-uri
namespace: ingress-nginx
annotations:
ingressclass.kubernetes.io/is-default-class: "true"
kubernetes.io/ingress.class: nginx
spec:
rules:
- host: www.kubedemouri.com
http:
paths:
- path: /svc1
pathType: Prefix
backend:
service:
name: nginx-service-uri-1
port:
number: 80
- path: /svc2
pathType: Prefix
backend:
service:
name: nginx-service-uri-2
port:
number: 80
kubectl apply -f ingress-nginx-uri.yml
# 验证ingress，nginx-ingress-controller 对外暴露在192.168.91.90这个ip上
kubectl get ingress -n ingress-nginx
NAME CLASS HOSTS ADDRESS PORTS AGE
ingress-uri <none> www.kubedemouri.com 192.168.91.90 80 46s
# 描述查看ingress信息
kubectl describe ingress ingress-uri -n ingress-nginx
Name: ingress-uri
Labels: <none>
Namespace: ingress-nginx
Address: 192.168.91.90
Ingress Class: <none>
Default backend: <default>
Rules:
Host Path Backends
---- ---- --------
www.kubedemouri.com
/svc1 nginx-service-uri-1:80 (10.244.30.119:80,10.244.5.3:80)
/svc2 nginx-service-uri-2:80 (10.244.30.120:80,10.244.5.4:80)
...
kubectl get pods -o wide -n ingress-nginx
...
nginx-uri-1-6894c8b9c-cbs5t 1/1 Running 0 5m18s 10.244.5.3 worker01 <none> <none>
nginx-uri-1-6894c8b9c-dvgrg 1/1 Running 0 5m18s 10.244.30.119 worker02 <none> <none>
nginx-uri-2-7fb59f7d66-cl6hr 1/1 Running 0 4m22s 10.244.30.120 worker02 <none> <none>
nginx-uri-2-7fb59f7d66-fnxhc 1/1 Running 0 4m22s 10.244.5.4 worker01 <none> <none>
# 修改pod内容器运行的web主页
kubectl exec -it nginx-uri-1-6894c8b9c-cbs5t -n ingress-nginx -- /bin/sh -c 'mkdir /usr/share/nginx/html/svc1 && echo sssvc1 > /usr/share/nginx/html/svc1/index.html'
kubectl exec -it nginx-uri-1-6894c8b9c-dvgrg -n ingress-nginx -- /bin/sh -c 'mkdir /usr/share/nginx/html/svc1 && echo sssvc1 > /usr/share/nginx/html/svc1/index.html'
kubectl exec -it nginx-uri-2-7fb59f7d66-cl6hr -n ingress-nginx -- /bin/sh -c 'mkdir /usr/share/nginx/html/svc2 && echo sssvc2 > /usr/share/nginx/html/svc2/index.html'
kubectl exec -it nginx-uri-2-7fb59f7d66-fnxhc -n ingress-nginx -- /bin/sh -c 'mkdir /usr/share/nginx/html/svc2 && echo sssvc2 > /usr/share/nginx/html/svc2/index.html'
模拟客户端访问
# 在集群之外任一主机中添加上述域名与IP地址解析(模拟公网DNS)
# 这里在 192.168.91.101 上测试
cat >> /etc/hosts << EOF
192.168.91.90 www.kubedemouri.com
EOF
curl www.kubedemouri.com/svc1/index.html
sssvc1
curl www.kubedemouri.com/svc2/index.html
sssvc2
# 删除
kubectl delete -f ingress-nginx-uri.yml
kubectl delete -f nginx-service-uri-2.yml
kubectl delete -f nginx-uri-2.yml
kubectl delete -f nginx-service-uri-1.yml
kubectl delete -f nginx-uri-1.yml
rm -f nginx-uri-1.yml nginx-service-uri-1.yml nginx-uri-2.yml nginx-service-uri-2.yml ingress-nginx-uri.yml
ingress-https案例
# 创建自签证书
mkdir ingress-https
cd ingress-https
openssl genrsa -out nginx.key 2048
# 需要输入正确的域名
openssl req -new -x509 -key nginx.key -out nginx.pem -days 365
...
Country Name (2 letter code) [XX]:CN
State or Province Name (full name) []:GD
Locality Name (eg, city) [Default City]:BJ
Organization Name (eg, company) [Default Company Ltd]:IT
Organizational Unit Name (eg, section) []:it
Common Name (eg, your name or your server's hostname) []:kubedemohost
Email Address []:admin@kubedemohost.com
# 将证书创建成secret
kubectl create secret tls nginx-tls-secret --cert=nginx.pem --key=nginx.key -n ingress-nginx
kubectl get secrets -n ingress-nginx | grep nginx-tls-secret
nginx-tls-secret kubernetes.io/tls 2 16s
ingress-https.yml
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx2
namespace: ingress-nginx
spec:
replicas: 2
selector:
matchLabels:
app: nginx2
template:
metadata:
labels:
app: nginx2
spec:
containers:
- name: c1
image: nginx:1.15-alpine
imagePullPolicy: IfNotPresent
ports:
- name: http
containerPort: 80
- name: https
containerPort: 443
---
apiVersion: v1
kind: Service
metadata:
name: nginx-service2
namespace: ingress-nginx
labels:
app: nginx2
spec:
ports:
- name: http
port: 80
targetPort: 80
- name: https
port: 443
targetPort: 443
selector:
app: nginx2
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: ingress-nginx2
namespace: ingress-nginx
annotations:
ingressclass.kubernetes.io/is-default-class: "true"
kubernetes.io/ingress.class: nginx
spec:
tls:
- hosts:
- www.kubedemohost.com # 域名
secretName: nginx-tls-secret # 调用前面创建的secret
rules:
- host: www.kubedemohost.com # 域名
http:
paths:
- pathType: Prefix
path: "/"
backend:
service:
name: nginx-service2 # 对应服务名
port:
number: 80
kubectl apply -f ingress-https.yml
kubectl get ingress -n ingress-nginx
NAME CLASS HOSTS ADDRESS PORTS AGE
ingress-nginx2 <none> www.kubedemohost.com 192.168.91.90 80, 443 81s

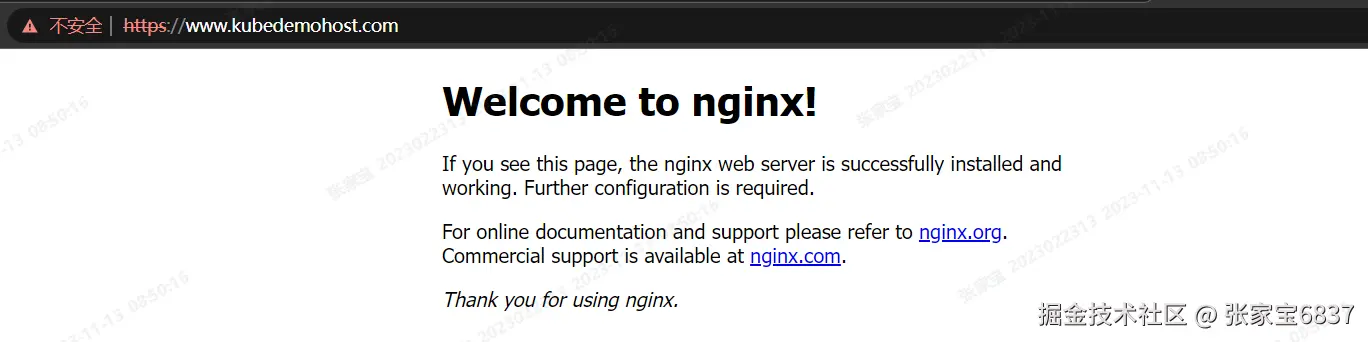

模拟客户端访问
配置hosts，192.168.91.90 www.kubedemohost.com，然后在浏览器中访问
如果需要在互联网中访问kubernetes集群中的服务是可信的，建议使用互联网中申请的SSL证书
# 删除
kubectl delete -f ingress-https.yml
kubectl delete secret nginx-tls-secret -n ingress-nginx
cd ..
rm -rf ingress-https
ingress+nodeport服务
ingress-nodeport.yml
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx3
namespace: ingress-nginx
spec:
replicas: 2
selector:
matchLabels:
app: nginx3
template:
metadata:
labels:
app: nginx3
spec:
containers:
- name: c1
image: nginx:1.15-alpine
imagePullPolicy: IfNotPresent
---
apiVersion: v1
kind: Service
metadata:
name: nginx-service3
namespace: ingress-nginx
labels:
app: nginx3
spec:
type: NodePort # NodePort类型服务
ports:
- port: 80
targetPort: 80
selector:
app: nginx3
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: ingress-nginx3
namespace: ingress-nginx
annotations:
ingressclass.kubernetes.io/is-default-class: "true"
kubernetes.io/ingress.class: nginx
spec:
rules:
- host: www.kubedemo3.com # 域名
http:
paths:
- pathType: Prefix
path: "/"
backend:
service:
name: nginx-service3 # 对应服务名
port:
number: 80
kubectl apply -f ingress-nodeport.yml
kubectl get svc -n ingress-nginx
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
ingress-nginx-controller LoadBalancer 10.111.7.213 192.168.91.90 80:30112/TCP,443:31623/TCP 2d16h
ingress-nginx-controller-admission ClusterIP 10.99.92.122 <none> 443/TCP 2d16h
nginx-service3 NodePort 10.109.164.41 <none> 80:32201/TCP 52s
模拟客户端访问
# 在集群之外任一主机中添加上述域名与IP地址解析(模拟公网DNS)
# 这里在 192.168.91.101 上测试
cat >> /etc/hosts << EOF
192.168.91.90 www.kubedemo3.com
EOF
curl www.kubedemo3.com
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
...
# 删除
kubectl delete -f ingress-nodeport.yml
rm -f ingress-nodeport.yml
# 删除 nginx ingress controller
kubectl delete -f deploy.yaml
kubectl delete -f metallb-conf.yaml
kubectl delete -f metallb-native.yaml
rm -f deploy.yaml metallb-conf.yaml metallb-native.yaml
基于Ingress Nginx实现灰度发布系统
工作中，我们会经常对应用进行升级发版，在互联网公司尤为频繁，主要是为了满足业务的快速发展。我们经常用到的发布方式有滚动更新、蓝绿发布、灰度发布。
- 滚动更新：依次进行新旧替换，直到旧的全部被替换为止。
- 蓝绿发布：两套独立的系统，对外提供服务的称为绿系统，待上线的服务称为蓝系统，当蓝系统里面的应用测试完成后，用户流量接入蓝系统，蓝系统将称为绿系统，以前的绿系统就可以销毁。
- 灰度发布：在一套集群中存在稳定和灰度两个版本，灰度版本可以限制只针对部分人员可用，待灰度版本测试完成后，可以将灰度版本升级为稳定版本，旧的稳定版本就可以下线了，我们也称之为金丝雀发布。
通过ingress-nginx实现灰度发布原理
ingress-nginx是Kubernetes官方推荐的ingress controller，它是基于nginx实现的，增加了一组用于实现额外功能的Lua插件。 为了实现灰度发布，ingress-nginx通过定义annotation来实现不同场景的灰度发布，其支持的规则如下：
- nginx.ingress.kubernetes.io/canary-by-header：基于 Request Header 的流量切分，适用于灰度发布以及 A/B 测试。当 Request Header 设置为 always时，请求将会被一直发送到 Canary 版本；当 Request Header 设置为 never时，请求不会被发送到 Canary 入口；对于任何其他 Header 值，将忽略 Header，并通过优先级将请求与其他金丝雀规则进行优先级的比较。
- nginx.ingress.kubernetes.io/canary-by-header-value：要匹配的 Request Header 的值，用于通知 Ingress 将请求路由到 Canary Ingress 中指定的服务。当 Request Header 设置为此值时，它将被路由到 Canary 入口。该规则允许用户自定义 Request Header 的值，必须与上一个 annotation (即：canary-by-header）一起使用。
- nginx.ingress.kubernetes.io/canary-weight：基于服务权重的流量切分，适用于蓝绿部署，权重范围 0 - 100 按百分比将请求路由到 Canary Ingress 中指定的服务。权重为 0 意味着该金丝雀规则不会向 Canary 入口的服务发送任何请求。权重为 100 意味着所有请求都将被发送到 Canary 入口。
- nginx.ingress.kubernetes.io/canary-by-cookie：基于 Cookie 的流量切分，适用于灰度发布与 A/B 测试。用于通知 Ingress 将请求路由到 Canary Ingress 中指定的服务的cookie。当 cookie 值设置为 always时，它将被路由到 Canary 入口；当 cookie 值设置为 never时，请求不会被发送到 Canary 入口；对于任何其他值，将忽略 cookie 并将请求与其他金丝雀规则进行优先级的比较。
以上规则优先顺序为： canary-by-header -> canary-by-cookie -> canary-weight
通过ingress-nginx实现灰度发布场景

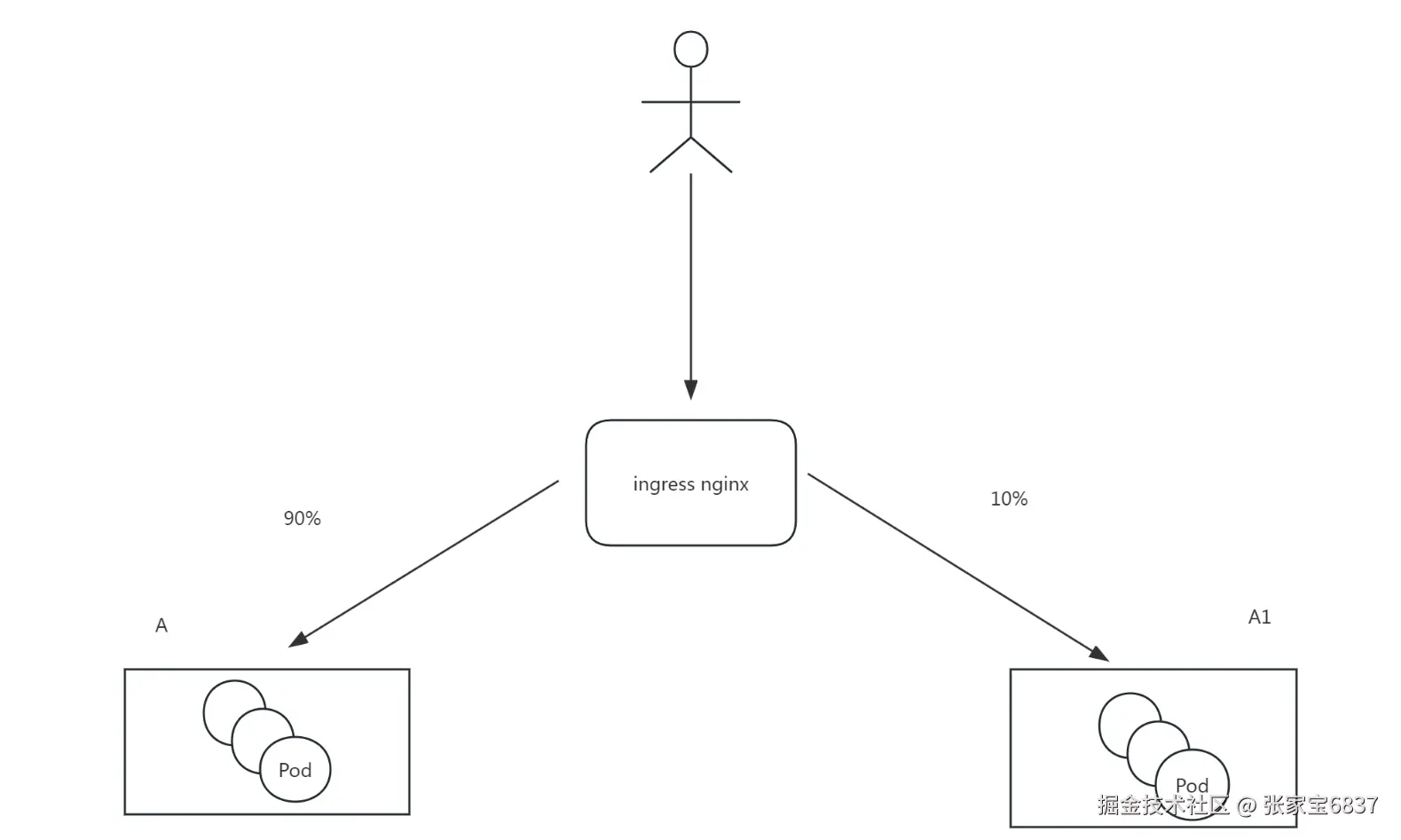

基于服务权重的流量切分
假如在生产上已经运行了A应用对外提供服务，此时开发修复了一些Bug，需要发布A1版本将其上线，但是我们又不希望直接将所有流量接入到新的A1版本，而是希望将10%的流量进入到A1中，待A1稳定后，才会将所有流量接入进来，再下线原来的A版本。
实现方法：在canary ingress中添加如下annotation
# 表示开启canary
nginx.ingress.kubernetes.io/canary: "true"
# 表示设置的权重百分比，10为10%的流量
nginx.ingress.kubernetes.io/canary-weight: "10"

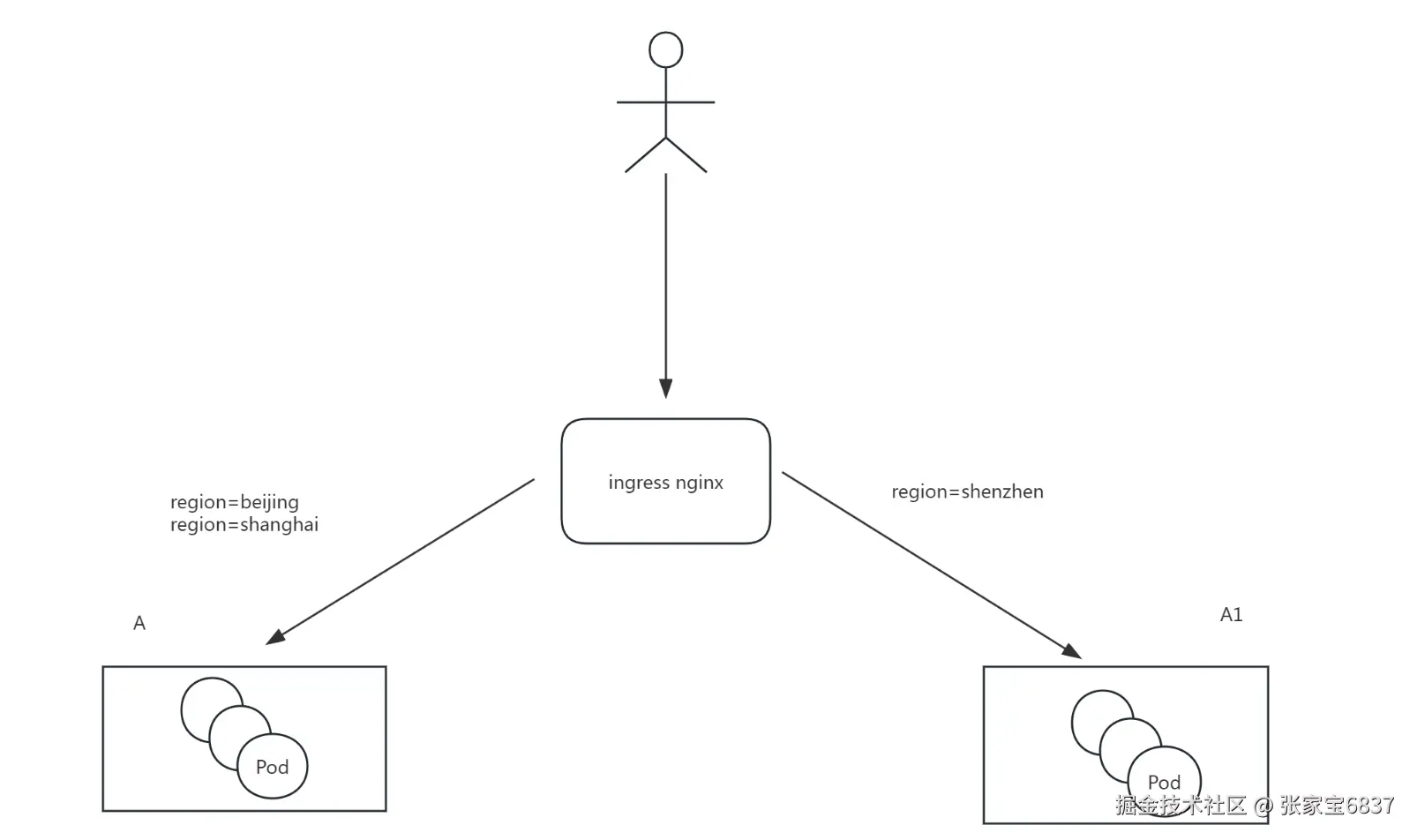

基于用户请求头Header的流量切分
由于基于权重的发布场景比较粗糙，它是所有用户中的10%流量，无法限制具体的用户访问行为。我们有时候会有这样的需求，比如我们有北京、上海、深圳这三个地区的用户，并且已经有A版本的应用为这三个地区提供服务，由于更新了需求，我们需要发布A1应用，但是我们不想所有地区都访问A1应用，而是希望只有深圳的用户可以访问，待深圳地区反馈没问题后，才开放其他地区。
实现方法：在canary ingress中添加如下annotation
# 开启canary
nginx.ingress.kubernetes.io/canary: "true"
# 指定header关键字
nginx.ingress.kubernetes.io/canary-by-header: "Region"
# 指定header关键字对应的value
nginx.ingress.kubernetes.io/canary-by-header-value: "shenzhen"
通过ingress-nginx实现灰度发布实现思路
- 在K8S集群中运行2个应用版本，一个是stable版本，一个是canary版本
- 定义stable版本ingress，提供运行的应用正常访问；定义canary版本，在metadata中添加annotation实现类度发布，例如根据流量百分比或用户请求header
- 经过一定时间的运行，canary版本可正常提供服务后，将其切换为stable版本，并将原stable版本下线即可
通过ingress-nginx实现灰度发布系统
nginx ingress controller部署
修改为ipvs调度方式
参考前面的
修改为ipvs调度方式（拓展）
# 修改kube-proxy的配置文件
kubectl edit configmap kube-proxy -n kube-system
...
kind: KubeProxyConfiguration
metricsBindAddress: ""
mode: "ipvs" # 默认""号里为空,加上ipvs
...
# 重启kube-proxy
kubectl rollout restart daemonset kube-proxy -n kube-system
nginx ingress controller部署
参考前面的
nginx ingress controller部署
# MetalLB准备
wget https://raw.githubusercontent.com/metallb/metallb/v0.13.12/config/manifests/metallb-native.yaml
kubectl apply -f metallb-native.yaml
cat > metallb-conf.yaml << "EOF"
---
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
name: first-pool
namespace: metallb-system
spec:
addresses:
- 192.168.91.90-192.168.91.100
---
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
name: example
namespace: metallb-system
spec:
ipAddressPools:
- first-pool
EOF
kubectl apply -f metallb-conf.yaml
kubectl describe IPAddressPool first-pool -n metallb-system
...
Spec:
Addresses:
192.168.91.90-192.168.91.100
Auto Assign: true
Avoid Buggy I Ps: false
Events: <none>
# nginx ingress controller 部署
wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.8.2/deploy/static/provider/cloud/deploy.yaml
sed -i 's/externalTrafficPolicy: Local/externalTrafficPolicy: Cluster/' deploy.yaml
sed -i -e 's#registry.k8s.io/ingress-nginx/controller:v1.8.2@sha256:74834d3d25b336b62cabeb8bf7f1d788706e2cf1cfd64022de4137ade8881ff2#registry.cn-hangzhou.aliyuncs.com/google_containers/nginx-ingress-controller:v1.8.2#' -e 's#registry.k8s.io/ingress-nginx/kube-webhook-certgen:v20230407@sha256:543c40fd093964bc9ab509d3e791f9989963021f1e9e4c9c7b6700b02bfb227b#registry.cn-hangzhou.aliyuncs.com/google_containers/kube-webhook-certgen:v20230407#' deploy.yaml
kubectl apply -f deploy.yaml
kubectl get pods -n ingress-nginx
NAME READY STATUS RESTARTS AGE
ingress-nginx-admission-create-fpf8r 0/1 Completed 0 39s
ingress-nginx-admission-patch-snpqr 0/1 Completed 0 39s
ingress-nginx-controller-767b8c48bf-b9lnk 1/1 Running 0 46s
kubectl get svc -n ingress-nginx
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
ingress-nginx-controller LoadBalancer 10.108.47.131 192.168.91.90 80:31840/TCP,443:31976/TCP 83s
ingress-nginx-controller-admission ClusterIP 10.108.147.52 <none> 443/TCP 83s
有必要修改configmap，操作如下：
kubectl edit configmap ingress-nginx-controller -n ingress-nginx
...
apiVersion: v1
data:
allow-snippet-annotations: "true"
enable-canary: "true"
...
kubectl rollout restart deployment ingress-nginx-controller -n ingress-nginx
应用服务部署
v1版本部署
01-deploy-nginx-v1.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx-v1
spec:
replicas: 1
selector:
matchLabels:
app: nginx
version: v1
template:
metadata:
labels:
app: nginx
version: v1
spec:
containers:
- name: nginx
image: "openresty/openresty:centos"
ports:
- name: http
protocol: TCP
containerPort: 80
volumeMounts:
- mountPath: /usr/local/openresty/nginx/conf/nginx.conf
name: config
subPath: nginx.conf
volumes:
- name: config
configMap:
name: nginx-v1
---
apiVersion: v1
kind: ConfigMap
metadata:
labels:
app: nginx
version: v1
name: nginx-v1
data:
nginx.conf: |-
worker_processes 1;
events {
accept_mutex on;
multi_accept on;
use epoll;
worker_connections 1024;
}
http {
ignore_invalid_headers off;
server {
listen 80;
location / {
access_by_lua '
local header_str = ngx.say("nginx-v1")
';
}
}
}
---
apiVersion: v1
kind: Service
metadata:
name: nginx-v1
spec:
type: ClusterIP
ports:
- port: 80
protocol: TCP
name: http
selector:
app: nginx
version: v1
kubectl apply -f 01-deploy-nginx-v1.yaml
kubectl get pods
NAME READY STATUS RESTARTS AGE
nginx-v1-86dcb755fd-7bvxj 1/1 Running 0 98s
kubectl get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 11d
nginx-v1 ClusterIP 10.102.113.186 <none> 80/TCP 2m3s
curl 10.102.113.186
nginx-v1
v2版本部署
02-deploy-nginx-v2.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx-v2
spec:
replicas: 1
selector:
matchLabels:
app: nginx
version: v2
template:
metadata:
labels:
app: nginx
version: v2
spec:
containers:
- name: nginx
image: "openresty/openresty:centos"
ports:
- name: http
protocol: TCP
containerPort: 80
volumeMounts:
- mountPath: /usr/local/openresty/nginx/conf/nginx.conf
name: config
subPath: nginx.conf
volumes:
- name: config
configMap:
name: nginx-v2
---
apiVersion: v1
kind: ConfigMap
metadata:
labels:
app: nginx
version: v2
name: nginx-v2
data:
nginx.conf: |-
worker_processes 1;
events {
accept_mutex on;
multi_accept on;
use epoll;
worker_connections 1024;
}
http {
ignore_invalid_headers off;
server {
listen 80;
location / {
access_by_lua '
local header_str = ngx.say("nginx-v2")
';
}
}
}
---
apiVersion: v1
kind: Service
metadata:
name: nginx-v2
spec:
type: ClusterIP
ports:
- port: 80
protocol: TCP
name: http
selector:
app: nginx
version: v2
kubectl apply -f 02-deploy-nginx-v2.yaml
kubectl get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 11d
nginx-v1 ClusterIP 10.102.113.186 <none> 80/TCP 7m9s
nginx-v2 ClusterIP 10.105.133.131 <none> 80/TCP 3m34s
curl 10.105.133.131
nginx-v2
创建stable版本ingress资源对象
03-stable-ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx-v1 #自定义ingress名称
namespace: default
spec:
ingressClassName: nginx
rules:
- host: www.kubedemo.com # 自定义域名
http:
paths:
- pathType: Prefix
path: "/"
backend:
service:
name: nginx-v1 # 对应上面创建的service名称
port:
number: 80
kubectl apply -f 03-stable-ingress.yaml
kubectl get ingress
NAME CLASS HOSTS ADDRESS PORTS AGE
nginx-v1 nginx www.kubedemo.com 192.168.91.90 80 61s
# 验证
cat >> /etc/hosts << EOF
192.168.91.90 www.kubedemo.com
EOF
curl http://www.kubedemo.com
nginx-v1
流量切分
基于服务权重的流量切分
04-canary-ingress-weight.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx-v2 #自定义ingress名称
namespace: default
annotations:
nginx.ingress.kubernetes.io/canary: "true"
nginx.ingress.kubernetes.io/canary-weight: "10"
spec:
ingressClassName: nginx
rules:
- host: www.kubedemo.com # 自定义域名
http:
paths:
- pathType: Prefix
path: "/"
backend:
service:
name: nginx-v2 # 对应上面创建的service名称
port:
number: 80
kubectl apply -f 04-canary-ingress-weight.yaml
kubectl get ingress
NAME CLASS HOSTS ADDRESS PORTS AGE
nginx-v1 nginx www.kubedemo.com 192.168.91.90 80 6m53s
nginx-v2 nginx www.kubedemo.com 192.168.91.90 80 89s
# 会有10%的流量到nginx-v2
for i in {1..10};do curl http://www.kubedemo.com;done
nginx-v1
nginx-v1
nginx-v1
nginx-v1
nginx-v1
nginx-v1
nginx-v2
nginx-v1
nginx-v1
nginx-v1
# 删除
kubectl delete -f 04-canary-ingress-weight.yaml
rm -f 04-canary-ingress-weight.yaml
基于用户请求头Header的流量切分
05-canary-ingress-header.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx-v2 #自定义ingress名称
namespace: default
annotations:
nginx.ingress.kubernetes.io/canary: "true"
nginx.ingress.kubernetes.io/canary-by-header: "Region"
nginx.ingress.kubernetes.io/canary-by-header-pattern: "shenzhen"
spec:
ingressClassName: nginx
rules:
- host: www.kubedemo.com # 自定义域名
http:
paths:
- pathType: Prefix
path: "/"
backend:
service:
name: nginx-v2 # 对应上面创建的service名称
port:
number: 80
kubectl apply -f 05-canary-ingress-header.yaml
kubectl get ingress
NAME CLASS HOSTS ADDRESS PORTS AGE
nginx-v1 nginx www.kubedemo.com 192.168.91.90 80 16m
nginx-v2 nginx www.kubedemo.com 192.168.91.90 80 66s
curl http://www.kubedemo.com
nginx-v1
curl -H "Region: beijing" http://www.kubedemo.com
nginx-v1
curl -H "Region: shanghai" http://www.kubedemo.com
nginx-v1
curl -H "Region: shenzhen" http://www.kubedemo.com
nginx-v2
# 删除
kubectl delete -f 05-canary-ingress-header.yaml
rm -f 05-canary-ingress-header.yaml
基于Cookie的流量切分
使用 Cookie 则无法自定义 value，以模拟灰度shenzhen地域用户为例，仅将带有名为 user_from_shenzhen 的 Cookie 的请求转发给当前 Canary Ingress
06-canary-ingress-cookie.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx-v2 #自定义ingress名称
namespace: default
annotations:
nginx.ingress.kubernetes.io/canary: "true"
nginx.ingress.kubernetes.io/canary-by-cookie: "user_from_shenzhen"
spec:
ingressClassName: nginx
rules:
- host: www.kubedemo.com # 自定义域名
http:
paths:
- pathType: Prefix
path: "/"
backend:
service:
name: nginx-v2 # 对应上面创建的service名称
port:
number: 80
kubectl apply -f 06-canary-ingress-cookie.yaml
kubectl get ingress
NAME CLASS HOSTS ADDRESS PORTS AGE
nginx-v1 nginx www.kubedemo.com 192.168.91.90 80 18m
nginx-v2 nginx www.kubedemo.com 192.168.91.90 80 69s
# 当仅有 cookie `user_from_shenzhen` 为 `always` 的请求才由 v2 版本的服务响应
curl --cookie "user_from_beijing" http://www.kubedemo.com
nginx-v1
curl --cookie "user_from_shenzhen" http://www.kubedemo.com
nginx-v1
curl --cookie "user_from_shenzhen=always" http://www.kubedemo.com
nginx-v2
# 删除
kubectl apply -f 06-canary-ingress-cookie.yaml
rm -f 06-canary-ingress-cookie.yaml
# 删除资源并恢复集群到默认配置
kubectl delete -f 03-stable-ingress.yaml
kubectl delete -f 02-deploy-nginx-v2.yaml
kubectl delete -f 01-deploy-nginx-v1.yaml
rm -f 03-stable-ingress.yaml 02-deploy-nginx-v2.yaml 01-deploy-nginx-v1.yaml
kubectl edit configmap ingress-nginx-controller -n ingress-nginx
...
apiVersion: v1
data:
allow-snippet-annotations: "true"
...
kubectl rollout restart deployment ingress-nginx-controller -n ingress-nginx
kubectl delete -f deploy.yaml
kubectl delete -f metallb-conf.yaml
kubectl delete -f metallb-native.yaml
rm -f deploy.yaml metallb-conf.yaml metallb-native.yaml
kubectl edit configmap kube-proxy -n kube-system
...
kind: KubeProxyConfiguration
metricsBindAddress: ""
mode: ""
...
kubectl rollout restart daemonset kube-proxy -n kube-system
