JDK8 ConcurrentHashMap 底层数据结构详解1. 整体架构与核心属性 JDK8 中的 Concurre

1. 整体架构与核心属性

JDK8 中的 ConcurrentHashMap 通过一系列精心设计的核心属性实现高效并发，这些属性控制着数据结构的初始化、扩容、并发控制及数据存储：

1.1. 数据存储核心：table 数组

transient volatile Node<K,V>[] table;

功能：
- 存储键值对的核心数组，初始长度为 16，扩容时长度翻倍
- 数组元素类型为 Node，可能是普通链表节点、红黑树节点或扩容节点
关键点：
- volatile 修饰确保可见性，一个线程对数组的修改对其他线程立即可见
- 数组长度始终为 2 的幂，通过位运算替代取模，提升哈希效率

1.2. 扩容辅助：nextTable

    private transient volatile Node<K,V>[] nextTable;

功能：
- 扩容时用于存储新数组，长度为原数组的 2 倍
- 扩容完成后，nextTable 被置为 null，table 指向新数组
关键点：
- 扩容采用 多线程协作，通过 ForwardingNode 标记已迁移的桶
- 读操作遇到 ForwardingNode 时，会自动转发到 nextTable 进行查询

1.3. 全局控制：sizeCtl

    private transient volatile int sizeCtl;

功能：
- 控制 table 的初始化和扩容操作，其值的不同状态代表不同含义：
  - -1：表示 table 正在初始化
  - 负数且非 -1：表示正在扩容，-N 表示有 N-1 个线程正在参与扩容
  - 0：默认值，表示 table 尚未初始化
  - 正数：初始化阈值或下次扩容的阈值（初始为 12，即 16×0.75）
关键点：
- 通过 CAS 操作修改 sizeCtl，确保多线程环境下的原子性
- 扩容时通过 resizeStamp(n) << RESIZE_STAMP_SHIFT + 2 生成特殊标记值

1.4. 阈值控制：threshold

    private final int threshold;

功能：
- 链表转红黑树的阈值：当链表长度达到 8 且数组长度≥64 时，转换为红黑树
- 红黑树转链表的阈值：当红黑树节点数减少到 6 时，转回链表
关键点：
- 与 sizeCtl 的区别：threshold 控制数据结构转换，sizeCtl 控制扩容

1.5. 修改计数：modCount

    private transient volatile int modCount;

功能：
- 记录 ConcurrentHashMap 的结构修改次数（如插入、删除）
- 用于支持弱一致性迭代器，确保迭代过程中不会抛出 ConcurrentModificationException
关键点：
- 弱一致性保证：迭代器可能反映最新修改，也可能反映创建时的状态

1.6. 元素计数：baseCount 与 CounterCell

    private transient volatile long baseCount;
    private transient volatile CounterCell[] counterCells;

功能：
- baseCount：无竞争时，直接通过 CAS 更新该值统计元素数量
- CounterCell[] ：竞争激烈时，各线程在不同的 CounterCell 中计数，最后合并结果
关键点：
- 类似 LongAdder 的分段计数思想，减少 CAS 冲突
- 元素总数 = baseCount + 所有 CounterCell 的值之和

1.7. 哈希扰动：HASH_BITS

    static final int HASH_BITS = 0x7fffffff;

功能：
- 用于计算哈希值时消除符号位影响（(h ^ (h >>> 16)) & HASH_BITS）
- 确保哈希值为正数，因为负数哈希值有特殊含义（如 -1 表示 ForwardingNode）

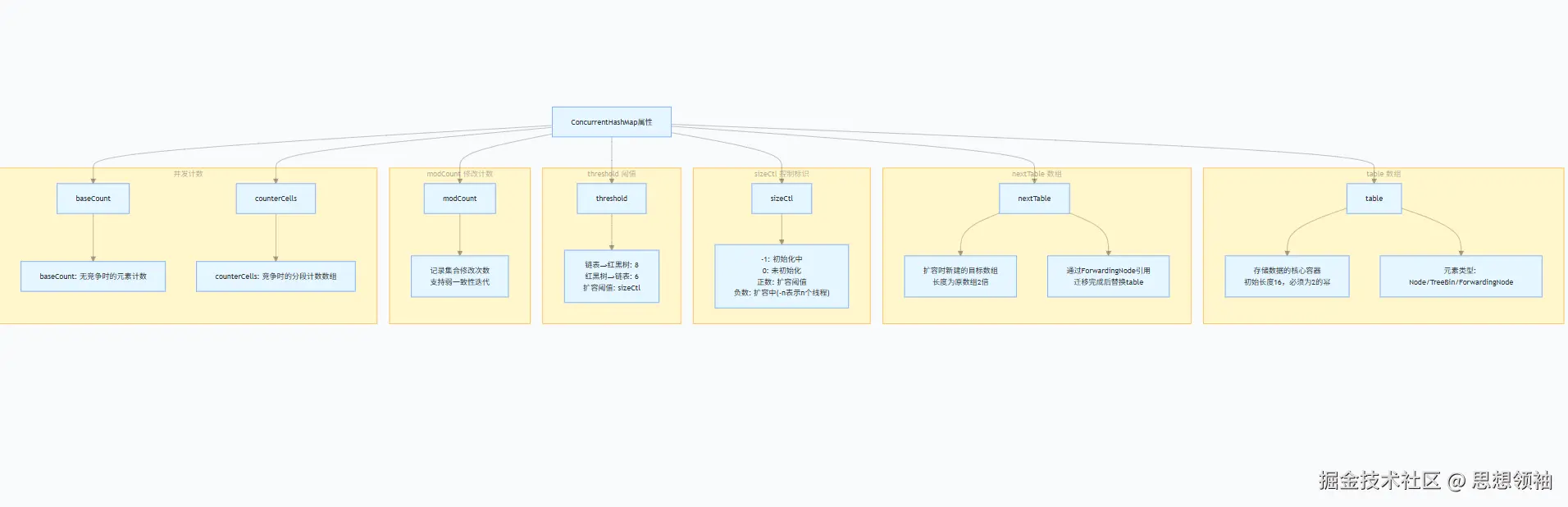

归纳：

table/nextTable：构建动态扩容的数据存储结构
sizeCtl：统一管理初始化与扩容流程
threshold：控制链表与红黑树的自适应转换
baseCount/CounterCell：高效统计元素数量
modCount：支持弱一致性迭代

1.8. 属性协作流程示例

1.8.1. 初始化流程

首次调用 put 时，检查 table 是否为 null
通过 CAS(sizeCtl, 0, -1) 抢占初始化权
创建长度为 16 的 table 数组
设置 sizeCtl 为扩容阈值（16×0.75 = 12）

1.8.2. 扩容触发与控制

元素数量超过 sizeCtl 时触发扩容
首个发起扩容的线程通过 CAS 将 sizeCtl 设置为特殊负值（如 - (resizeStamp(n) << RESIZE_STAMP_SHIFT + 2)）
创建 nextTable（长度为原数组 2 倍）
多线程协作迁移节点，每个线程负责一段桶的迁移
迁移完成后，table 指向 nextTable，重置 sizeCtl 为新阈值

1.8.3. 数据结构转换

插入元素时，若链表长度达到 8 且数组长度≥64，将链表转换为红黑树（TreeBin）
删除元素时，若红黑树节点数减少到 6，将红黑树转回链表。

2. 红黑树与 TreeBin 的关系

2.1 TreeBin 与 Node 节点的关系

1. TreeBin 的本质：红黑树的容器包装类

TreeBin 是 JDK8 ConcurrentHashMap 为实现红黑树结构而设计的容器类，它继承自 Node 以确保能存储在 Node 数组中，但实际的键值对存储在其内部的 TreeNode 节点中。这种设计既保持了数据结构的统一性（所有桶元素都是 Node 子类），又通过封装实现了链表与红黑树的平滑转换，是 JDK8 并发容器设计的重要优化点。

它的核心作用是将普通链表转换为红黑树时，对树结构进行封装。其类定义如下（JDK8 源码简化）：

static final class TreeBin<K,V> extends Node<K,V> {
    TreeNode<K,V> root;        // 红黑树根节点
    TreeNode<K,V> first;       // 链表头节点（兼容遍历）
    int size;                  // 树节点数量
    // 其他并发控制相关属性...
}

2. TreeBin 与 Node 的继承关系

Node 是 ConcurrentHashMap 的基础节点抽象类
TreeBin 继承自 Node，但它不直接存储键值对，而是存储红黑树的根节点
真正的红黑树节点由 TreeNode 类实现，它继承自 Node：

static final class TreeNode<K,V> extends Node<K,V> {
    TreeNode<K,V> left;       // 左子节点
    TreeNode<K,V> right;      // 右子节点
    TreeNode<K,V> parent;     // 父节点
    boolean red;              // 红黑树颜色标记
    // 其他树节点属性...
}

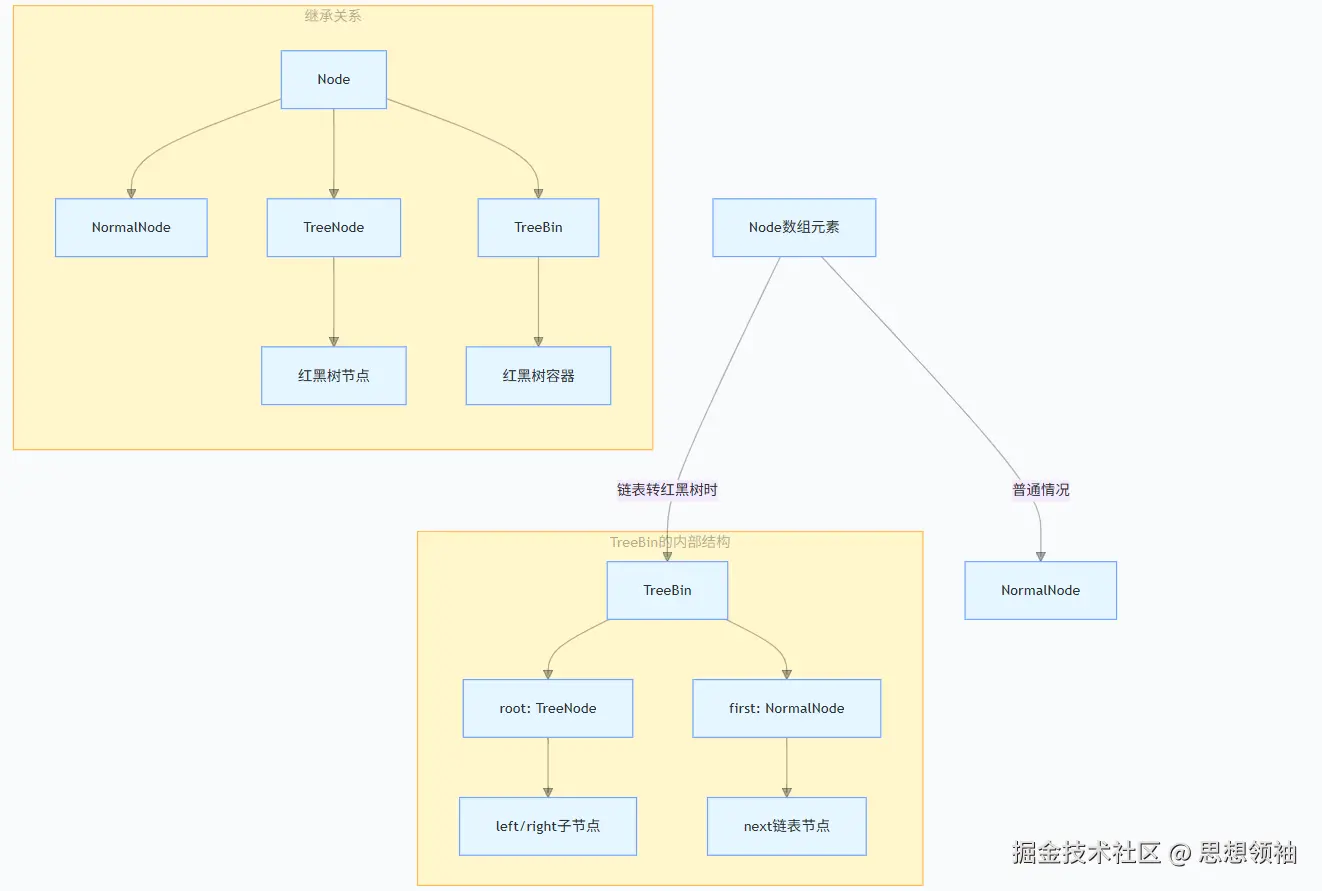

3. 数据结构中的角色定位

4. 关键区别对比表

类型	继承自	存储内容	核心作用
NormalNode	Node	key/value/next	构成普通链表节点
TreeNode	Node	key/value/left/right	构成红黑树节点，包含树结构指针
TreeBin	Node	root（TreeNode 根节点）	封装红黑树，提供树操作接口

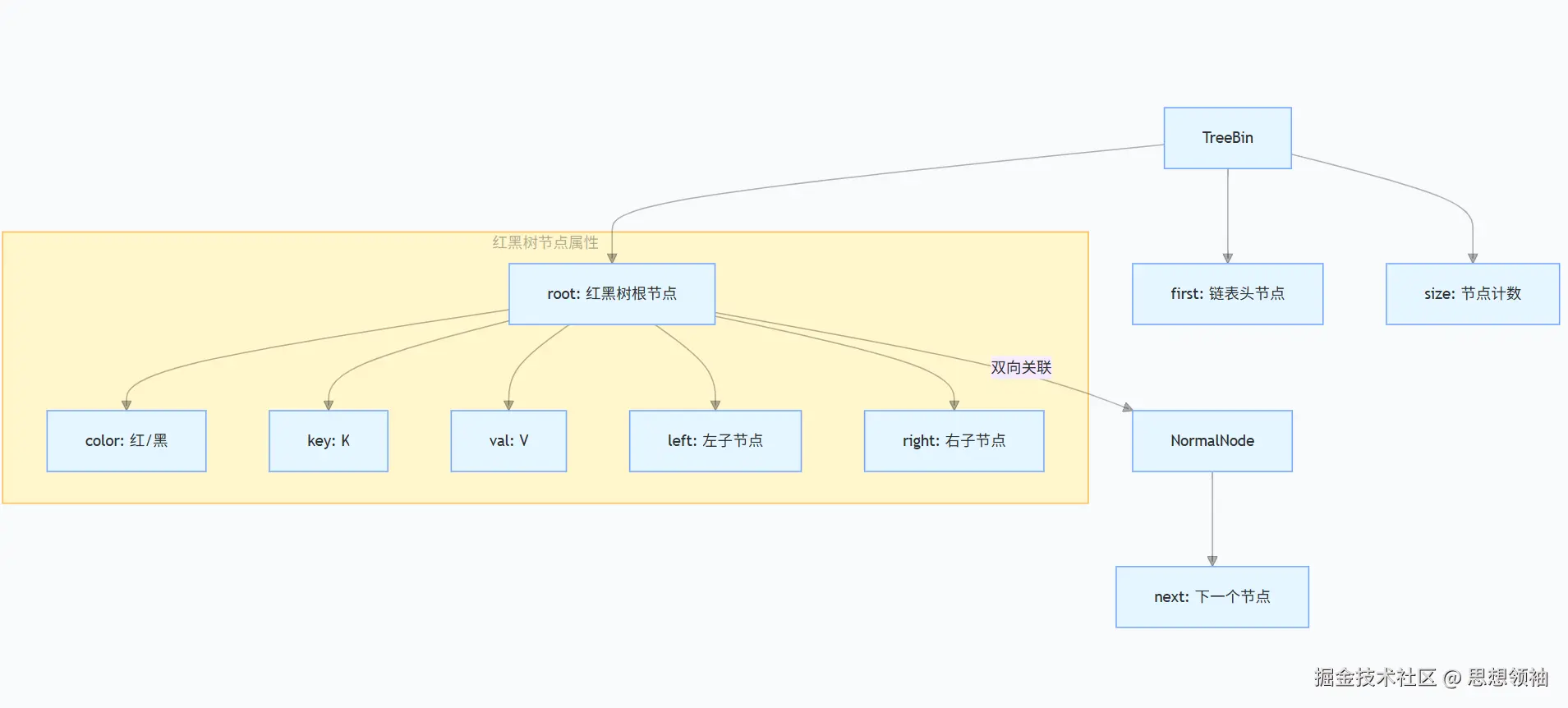

5. 红黑树转换时的结构变化

当链表长度超过 8 时，会发生以下转换：

原链表的头节点被替换为 TreeBin 实例
TreeBin 的 root 指向新创建的红黑树根节点
原链表的所有 NormalNode 被转换为 TreeNode，构成红黑树结构
TreeBin 的 first 指向原链表的头节点，保留链表遍历能力

6. 源码中的典型应用场景

// 当链表长度≥8时，转换为红黑树
if (binCount >= TREEIFY_THRESHOLD - 1) // -1 for 1st
    treeifyBin(tab, i);

// treeifyBin方法核心逻辑（简化）
private final void treeifyBin(Node<K,V>[] tab, int index) {
    Node<K,V> b; int n, sc;
    if (tab != null) {
        // 创建TreeBin并替换原链表头节点
        tab[index] = new TreeBin<>(root);
    }
}

3. 并发控制核心机制

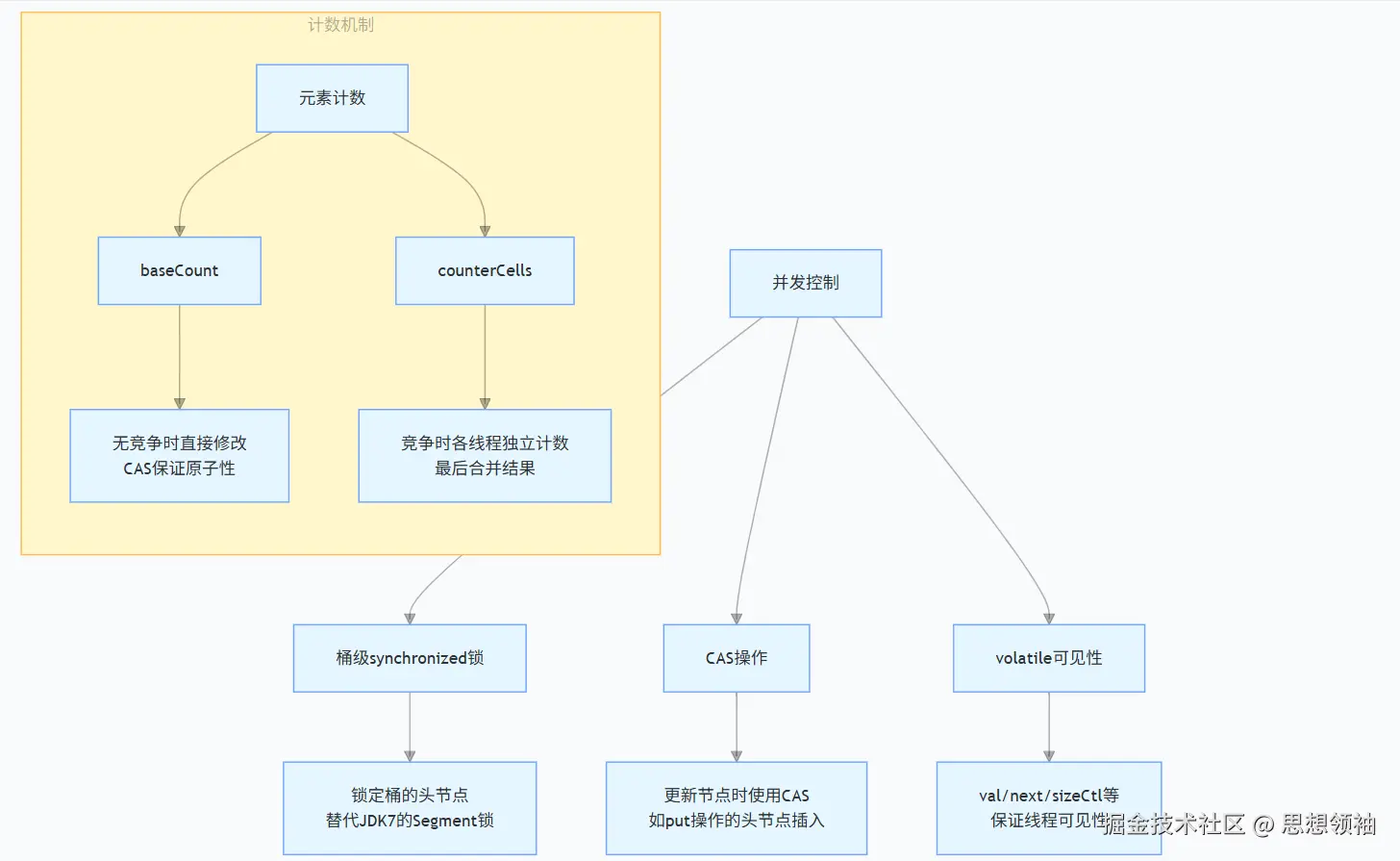

屏幕截图 2025-06-28 170959.png

3.1 锁粒度细化：从 Segment 到桶级锁

1. JDK8 的桶级锁架构

锁粒度：直接对数组中的 ** 单个桶（头节点）** 加锁
- 使用 synchronized 锁定桶的头节点（Node 或 TreeBin）
- 锁范围从整个 Segment 缩小到单个哈希桶

2. 锁优化带来的优势

并发度提升：理论并发度等于数组长度（默认 16 → 32 → 64...）
锁竞争减少：仅当多个线程同时访问同一桶时才会产生竞争
锁效率更高：synchronized 经过 JVM 优化（偏向锁、轻量级锁），性能接近 ReentrantLock

3. 源码关键实现

// putVal() 方法核心逻辑
synchronized (f) { // f 是桶的头节点
    if (tabAt(tab, i) == f) { // 再次校验头节点未变
        if (fh >= 0) { // 链表节点
            binCount = 1;
            for (Node<K,V> e = f;; ++binCount) {
                // 遍历链表...
            }
        }
        else if (f instanceof TreeBin) { // 红黑树节点
            // 红黑树插入...
        }
    }
}

3.2 CAS+volatile 无锁化操作

1. volatile 保证可见性

关键字段：
- val 和 next 字段被声明为 volatile
- table 和 nextTable 数组被声明为 volatile
作用：
- 一个线程对节点的修改会立即刷新到主内存
- 其他线程对节点的读取会直接从主内存获取最新值

2. CAS 实现原子操作

典型应用场景：
- 初始化数组：使用 CAS(sizeCtl, 0, -1) 避免多线程重复初始化
- 插入头节点：使用 CAS(tab, i, null, new Node) 创建头节点
- 计数更新：使用 CAS(baseCount, expect, update) 或 CounterCell 分段计数

3. CAS 与锁的结合

无锁优先：在无竞争场景下（如插入头节点），优先使用 CAS 避免加锁
有锁兜底：在 CAS 失败或需要复杂操作时（如链表遍历），使用 synchronized 加锁

4. 源码关键实现

// 初始化数组时使用 CAS 避免冲突
private final Node<K,V>[] initTable() {
    Node<K,V>[] tab; int sc;
    while ((tab = table) == null || tab.length == 0) {
        if ((sc = sizeCtl) < 0) // 有其他线程正在初始化
            Thread.yield();
        else if (U.compareAndSwapInt(this, SIZECTL, sc, -1)) { // CAS 抢占初始化权
            try {
                if ((tab = table) == null || tab.length == 0) {
                    tab = (Node<K,V>[])new Node<?,?>[sc]; // 创建数组
                    table = tab;
                    sc = n - (n >>> 2); // 计算下次扩容阈值
                }
            } finally {
                sizeCtl = sc;
            }
            break;
        }
    }
    return tab;
}

3.3 并发控制的典型场景

1. 插入操作（put）

计算哈希值，定位桶位置
CAS 检查桶是否为空：为空则直接 CAS 插入新节点
加锁操作：桶不为空则对头节点加锁
- 链表：遍历并插入新节点
- 红黑树：调用树的插入方法
检查链表长度：超过阈值（8）则转换为红黑树

2. 扩容操作（transfer）

触发条件：元素数量超过 sizeCtl
CAS 抢占扩容权：第一个发起扩容的线程通过 CAS(sizeCtl, sc, (sc < 0) ? sc - 1 : resizeStamp(n) << RESIZE_STAMP_SHIFT + 2) 获取扩容资格
分段迁移：将原数组分为多个段，多线程各自负责一段的迁移
标记已迁移桶：迁移完成的桶用 ForwardingNode 替换原头节点，ForwardingNode 的 nextTable 指向新数组

3. 读取操作（get）

计算哈希值，定位桶位置
检查头节点类型：
- 普通节点 / 树节点：直接读取
- ForwardingNode：通过 nextTable 到新数组读取
全程无锁：由于 val 和 next 是 volatile，保证读取的可见性

4、性能对比与优势

特性	JDK7 ConcurrentHashMap	JDK8 ConcurrentHashMap
锁粒度	Segment（默认 16 个）	单个桶（数组长度）
锁实现	ReentrantLock	synchronized + CAS
并发度	固定为 Segment 数量（默认 16）	随数组扩容动态增加
哈希冲突处理	仅链表	链表 + 红黑树（长度 > 8 时转换）
读操作	无锁，但需遍历 Segment	无锁，直接定位桶
写操作	锁定整个 Segment	仅锁定单个桶

这种设计使 JDK8 ConcurrentHashMap 在高并发场景下的吞吐量显著提升，例如：

读操作：几乎无锁竞争，性能接近无锁的 HashMap
写操作：锁粒度细化后，并发写入的冲突概率大幅降低

3. 核心设计总结

数据结构三层形态：
- 数组：基础存储容器，初始 16 长度
- 链表：哈希冲突少时使用，长度≤8
- 红黑树：链表长度 > 8 时转换，查询 O (logN)
并发控制优化：
- 锁粒度细化：仅锁定操作桶的头节点
- CAS+volatile：减少锁竞争，保证可见性
扩容机制：
- ForwardingNode 标记已迁移桶
- 多线程协作迁移，读操作自动转发到新数组
- 渐进式扩容，无全局停顿
性能关键点：
- 红黑树解决哈希冲突极端情况
- 高位哈希扰动 (hash ^ (hash>>>16)) 提升分布均匀性
- 懒初始化避免资源浪费
