我将开始一系列文章，来解释 JetBrains MPS，这是一种强大的工具，用于定义和实现领域特定语言（DSL）以及为其创建集成开发环境（IDE）。

我将开始一系列文章，来解释 JetBrains MPS——一种强大的工具，用于定义和实现领域特定语言以及相应的集成开发环境（IDE）。我希望能够找到一种方法，将 MPS 介绍给那些对抽象语法树、元编程、模型到模型转换以及其他类似“高深概念”完全没有了解的人。

我将选择从“中间”开始讲解，而不是先讨论什么是领域特定语言，甚至也不是从解析（parsing）讲起。我更倾向于专注于一些小的代码片段展开讨论。在这篇首篇文章中，我将带大家从语言开发者的视角来看待它们——更确切地说，如同通过 MPS 的棱镜来观察它们一样（这是我的一种 隐喻表述）。

免责声明

这绝不是关于 JetBrains MPS 的教程，而是对其背后的某些核心理念的一种解释。为了便于理解，这篇文章中的许多内容都进行了（过度）简化。如果您需要更详细的信息，我建议阅读 Sergey Dmitriev 的论文《面向语言编程：下一代编程范式》，以及 Martin Fowler 的文章《语言工作台实战——MPS》。

The prism of aspects.

What is JetBrains MPS?

JetBrains MPS 是一种“语言工作台”（Language Workbench），根据 Wikipedia 的定义：

一种软件开发工具，用于定义、重用和组合领域特定语言（DSL），并为它们创建集成开发环境（IDE）。

为了帮助理解，让我们来看一个例子：Scratch。Scratch 是一种可视化编程语言，在其中，代码并不是以传统的文本形式表示的，而是通过图形化的“积木块”，这些块中有占位符来组织逻辑结构。

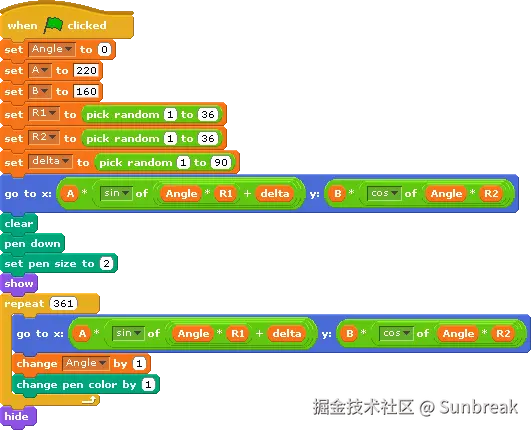

Example of code in Scratch.

Scratch 有用于表示条件语句、循环、事件（以及许多其他类型块）的代码块，本质上它是一门功能完整的编程语言。

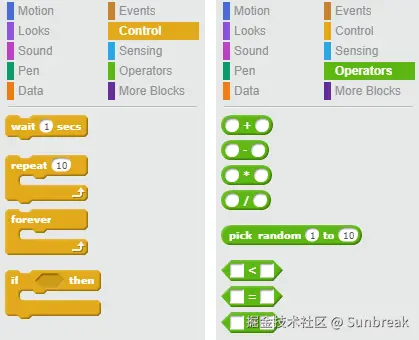

Fragments of the palette in Scratch.

可用的代码块根据其“语义”被分类为多个组。

那么，如果我们想创建我们自己的“Scratch”，使用自定义类型的代码块呢？例如，我们可能希望定义一个像 SQL 中那样的用于 SELECT — FROM 语句的代码块，或者其他特定领域的代码块。这正是 Blockly 所允许我们做的事情。

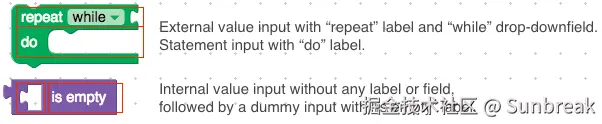

在Blockly中，可以定义自定义的代码块，然后用这些代码块来构建程序。图片来源：developers.google.com/blockly/ima…

以下是重点：

  • Scratch 是一种带有集成开发环境（IDE）的可视化编程语言。
  • Blockly 同样是一种带有集成开发环境（IDE）的可视化编程语言，但它还是一个元工具（meta-tool）：它允许我们定义可视化语言及其对应的IDE。

现在我们可以将 JetBrains MPS 想象成一个功能强大的 Blockly :-)

与 Scratch 和 Blockly 类似，在 MPS 中，代码不是文本，虽然它可能看起来且感觉起来像文本。具体细节将在后续内容中进行讨论。

备注

如果你在想为什么需要关注非文本形式的代码表示，简单答案是：为了能够组合语言，即使这些语言具有互相“冲突”的语法。想象一下，在 Blockly 中出现两个语义不同但外观完全相同的代码块。这对 Blockly 来说并不是问题，因为 IDE 知道用户在“绘制代码”时选择的是哪个代码块——它可通过代码块在调色板中的位置来区分。同样的原理也适用于 MPS。

现在暂时忘记那些精美的视觉化内容，让我们专注于传统的 Java 代码。

Structure & Editor

这里是一个简单的 Java if 语句：

if (x > y * 2 + 100 && ! myList.contains(200) || this.isVisible()) {
   myList.add(x);
   myList.add(y);
}
else {
   System.out.println("Condition not met!");
}

当你看到这段代码时，你会想到什么？ 我敢说你会尝试理解它的作用，即你会关注它的语义。实际上，if 检查 x 是否大于某个值 并且 myList 不包含某个值 或者 **this** 是否可见。我知道，这段代码意义可能不太明确。

但是如果我们以更抽象的方式来看这段代码呢？ 首先，它是一个if语句。

那么，一个if语句“包含”什么呢？

它包含：

  • 一个条件：
x > y * 2 + 100 && ! myList.contains(200) || this.isVisible()
  • 如果条件满足时要执行的语句：
myList.add(x);
myList.add(y);
  • 如果条件不满足时要执行的语句：
System.out.println("Condition not met!");

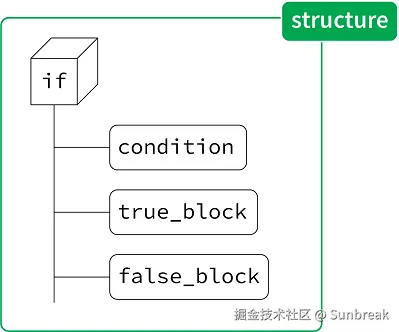

让我们将其可视化。

如果 condition 成立时要执行的语句被记为 true_block，而当 condition 不成立时要执行的语句被记为 false_block。

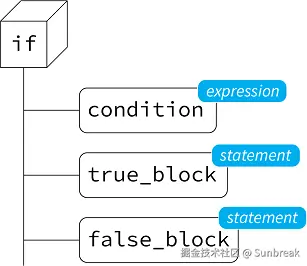

那么，可以说，每个元素的“类别”（或者说“类型”）是什么呢？

很简单，condition 是一个表达式（expression），true_block 包含的是语句（statements），false_block 也同样包含语句。

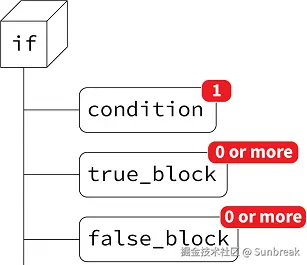

一个 if 语句总会有且只有一个 condition，但在 true_block 和 false_block 中可以有语句，也可以没有语句。

Voilà！现在我们已经得到了 if 语句的结构。这种结构通常被称为抽象语法（abstract syntax）。

类似 "if statement" 这样的东西被称为一个概念（concept）。其他的例子包括 "while statement"（while 语句）、"variable declaration"（变量声明）、"expression"（表达式）等等。这些概念就像你在 Blockly 中看到的块（block）的种类、类别或类型。

当我们定义好了概念 "if statement" 的结构之后，我们可以开始考虑这种概念在代码中的外观应该是什么样子。我们可以随意选择这种表示方式（称为具体语法，concrete syntax），无论是类似 Java 的大括号语法，还是 Pascal 式的 begin — end 语法。这在实际实现中并不重要，因为在 MPS 中，这只是结构的一种美化打印（pretty printing）。

不过这里，我们还是选择使用 Java 的语法样式。

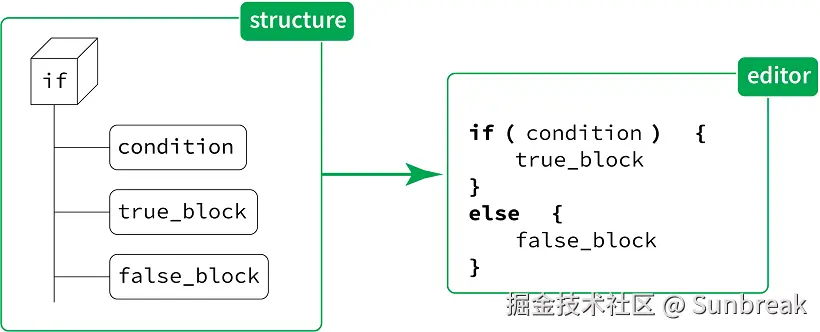

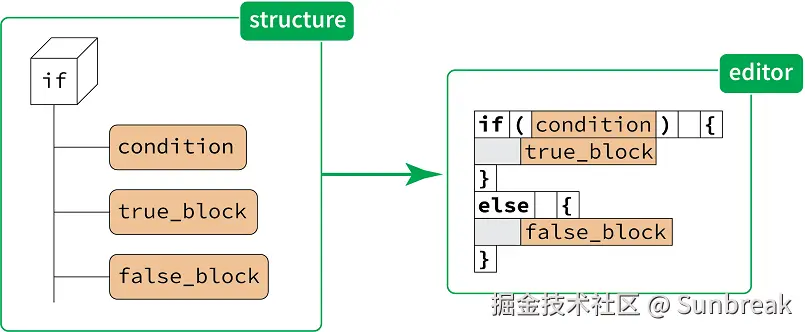

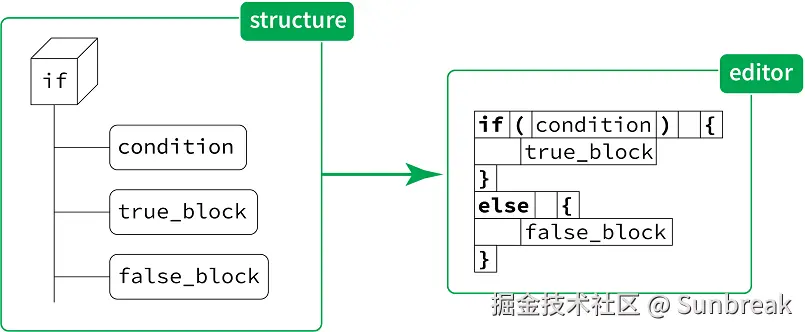

让我们暂时想象一下，我们有一张表格，每一个包含 if 的 Java 表示的“单词”被放在一个独立的单元格中。

在这张表格中，我们可以区分出以下四种类型的单元格：

  1. 包含关键字的单元格（如 **if** 和 **else**）。
  2. 包含特殊符号的单元格（如 **(**，**)**，**{**，**}** 以及空格）。
  3. 表示缩进的单元格。
  4. 包含概念结构中元素的单元格，例如条件（condition）、true_block 和 false_block。

各类单元格的视觉样式如下：

  • 包含关键字和特殊符号的单元格的背景是白色。
  • 表示缩进的单元格是灰色的。
  • 包含概念结构中元素的单元格是棕色的。

关键字和特殊符号的单元格是“冻结”的：这些内容不可被修改。的确，在 Java 中，关键字 **if** 应始终拼写为 **if**，条件也必须用括号括起来，等等。

程序员唯一能修改的内容是三个占位符（placeholders），分别对应 condition（条件）、true_block（条件成立时执行的语句块）和 false_block（条件不成立时执行的语句块）。

只要我们遵循以上规则，代码将始终是语法正确的。这种机制实际上和 Scratch 非常相似。

在 Scratch 中，"if" 不可能拼错，也不会漏掉 "then"。

这基本上就是 MPS 中 投影式编辑 的工作原理。代码并不是以文本形式表示的，而是一个结构的半图形化美丽打印。但这种美丽打印是可编辑的。你可以把它看作是“比较少可视化的 Scratch”。

多重投影

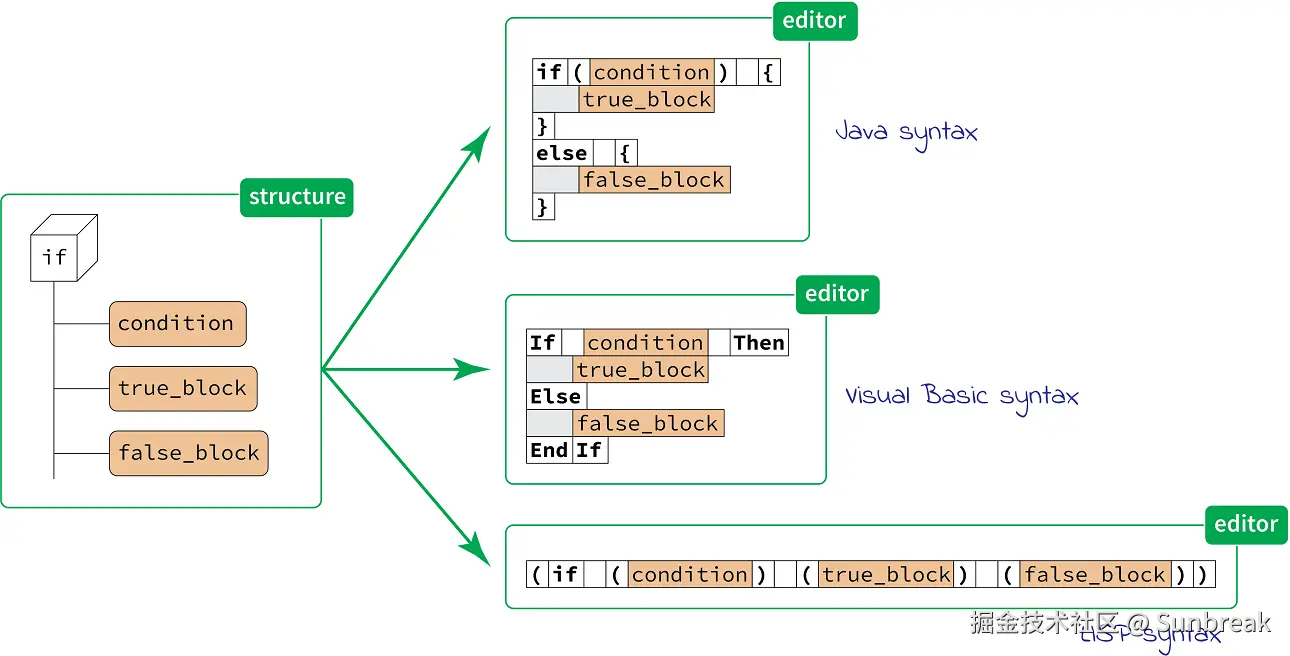

如果有人更喜欢 Visual Basic 风格的 if 语句语法呢？没问题！在 MPS 中，我们可以为单个概念定义多种语法（称为投影）。

此外，当我们编辑代码时，可以在不同的投影之间自由切换。

编辑结构

编程时，所有的关键词、括号、大括号和缩进其实并不重要。这和 Scratch 非常相似。真正重要的是我们在概念结构中描述的元素：condition（条件）、true_block（真分支）和 false_block（假分支）。

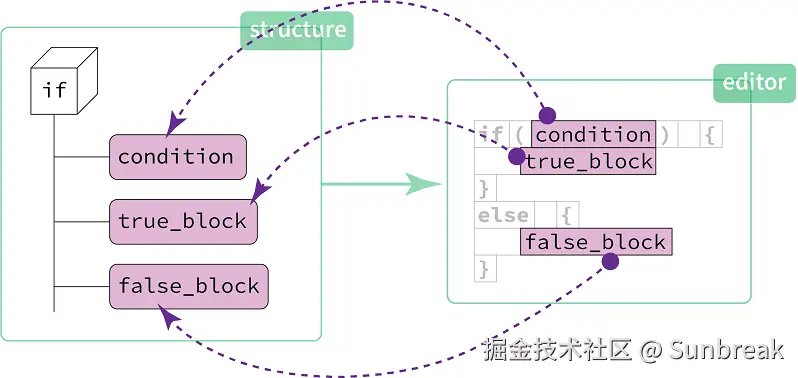

当程序员编写或修改一个 if 语句时，他们实际上是在改变其对应概念的结构。这种操作会从编辑器向结构产生“反馈”。关键词、括号和缩进是无法被修改的——即使可以修改，也没有什么实际意义。

到目前为止，我们从两个“角度”看待了同一个概念——“if 语句”：一个是它的结构，另一个是它的表示。这些被称为语言的方面，在 MPS 中，这两个具体的方面分别被称为（毫不意外地）Structure（结构）和Editor（编辑器）。

在接下来的部分中，我将讨论更多的方面。

Intentions Aspect

我们先从编辑体验开始：对于一种语言的用户来说，编辑体验至关重要，尤其当语言不是基于文本时。

Intentions（意图）方面允许我们定义快速修复（quick fixes）或意图（intentions），这些功能会在 IDE 中显示给用户。

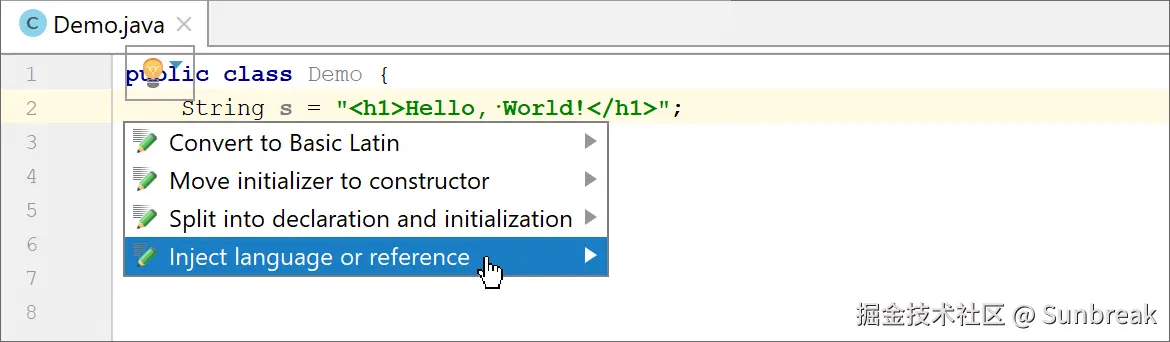

Example of intentions in IDEA.

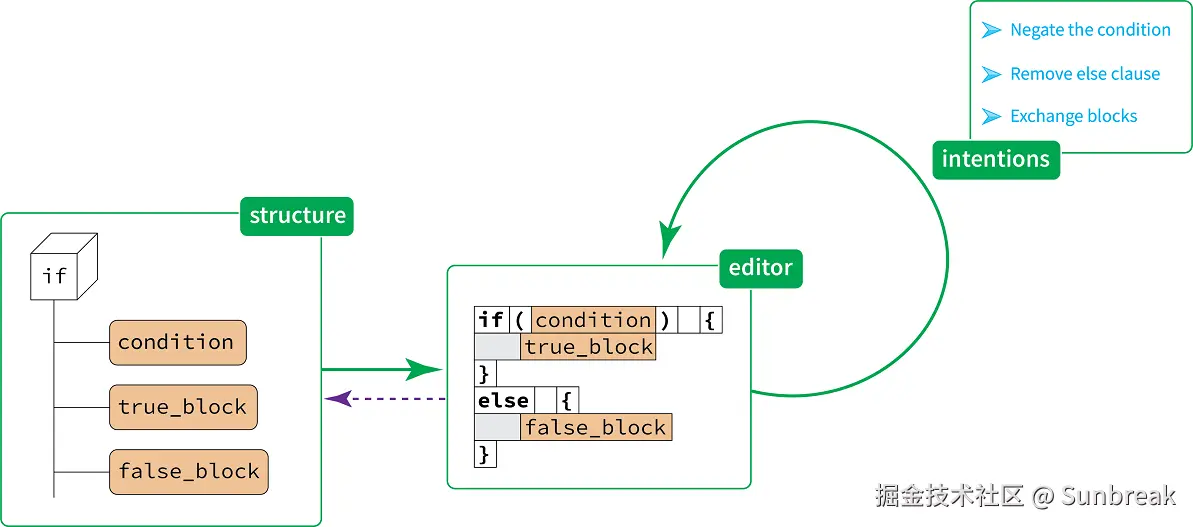

对于我们的概念“if语句”，我们可以定义以下意图：

  • 否定条件（例如，从x==3变为x!=3，或者从x>10变为!(x>10)，等等）
  • 移除带有false_block的else子句（这同时也会移除花括号）
  • 交换true_block和false_block

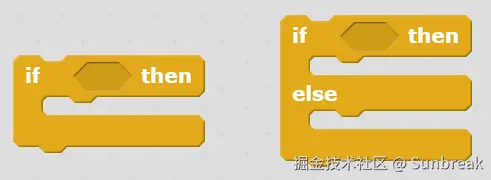

让我们再看一下Scratch。假设在“绘制”代码时，我们选择了一个没有else子句的if语句。我们如何在之后添加else子句呢？有关讨论参见此处。

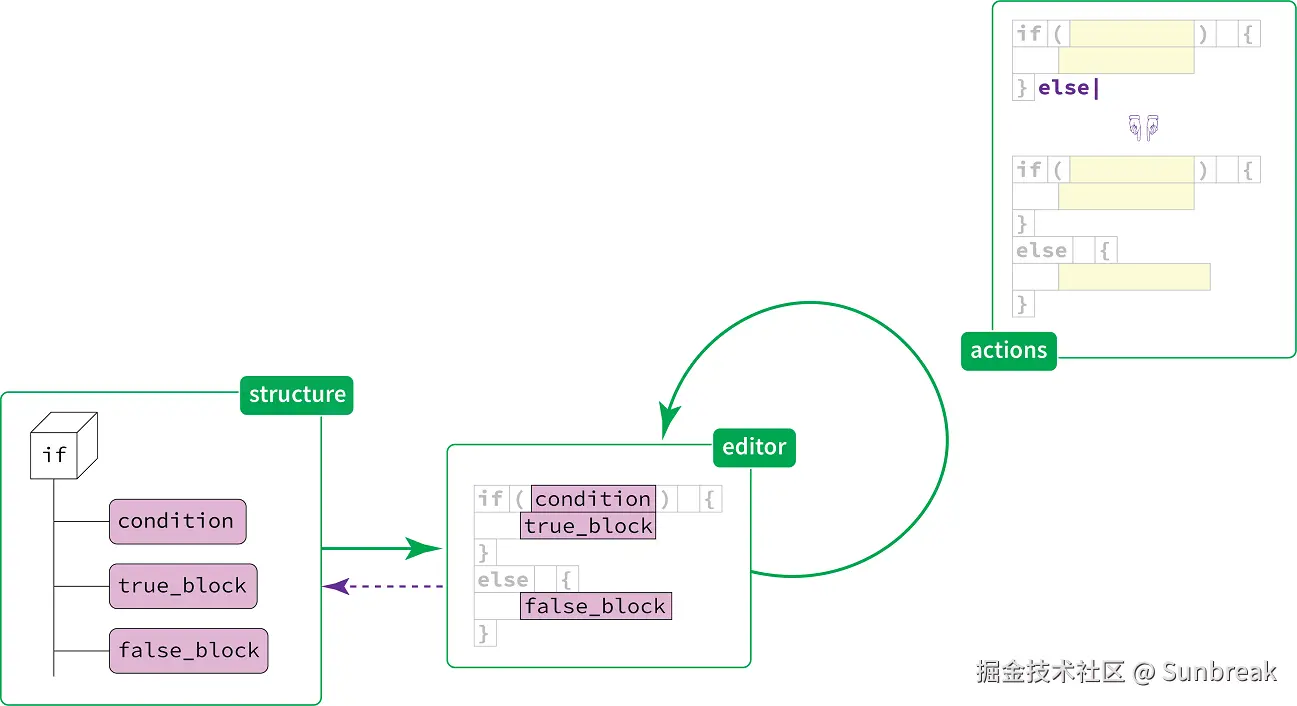

在JetBrains MPS中，这类问题可以通过一种语言的Actions方面来解决。它允许指定哪些编辑操作可以改变概念的结构，从而影响其显示投影。

例如，当我们希望给if语句添加一个else子句时，我们只需在true_block闭合的花括号后面键入关键字**else**。请记住：MPS中的代码不是纯文本，而是一种具有类文本编辑体验的半图形化投影，因此“仅仅键入**else**”并不能算作有效操作。

在“}”之后键入关键字“else”将会修改概念的结构，并添加一个带有对应语法的**false_block**。

这可以对应于类似于Scratch中的操作：假设关键字**else**在一个工具面板中可用，你将它拖动到现有if—then块的底部，现有代码块将会转变为if—then—else块。（再次强调，在这种情况下，不能“仅仅键入**else**”，无论是在Scratch中还是在MPS里，这都同样适用。）

Behavior

接下来，让我们重复思考关于概念结构的练习。这次，我们的概念将是“变量声明”。为了简化，我们仅考虑整数变量声明。

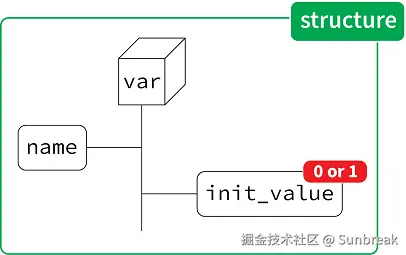

因此，一个变量声明具有以下结构：

  • 声明变量的名称
  • 可能的初始值（这个初始值当然也可以是一个算术表达式）

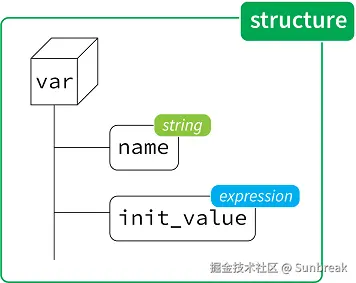

这里有一个小细节：元素name是一个原始（内置）类型，而init_value是一个我们需要定义的expression概念的实例。为了清晰起见，让我们将“原始”元素放在左边，“我们定义的”元素放在右边。

实际上，name是一个概念的属性(property)，而init_value是一个概念的子元素(child)。它们之间的区别如下：从某种意义上来说，初始化表达式是“嵌入”在变量声明中的，它是一个不同的概念（即概念“expression”），由我们从“变量声明”概念的定义里“调用”。另一方面，变量的名称是变量“拥有”的某种东西。因此，我们分别有了 子元素(children) 和 属性(properties) 这两个概念。

对于子元素，我们可以指定它们的基数(cardinality)。在这个例子中，init_value可以存在（初始化值）也可以不存在（没有初始化值），因此其基数是0..1。而属性总是存在的，因此对它们而言指定基数是没有意义的。这里我们就不详细展开了。

现在，让我们定义整数变量声明的语法——这里我们稍微偏离传统语法，使用如下的表示方式：

number x equals 10 * 20

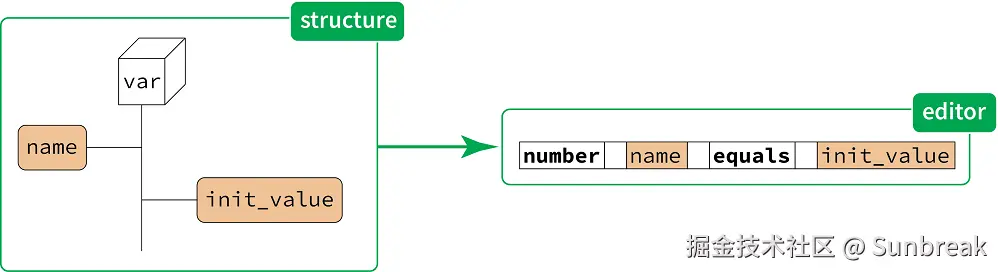

接下来是该语法使用细胞（cells）表示时的投影结构（如前所述）。

当程序员在代码中键入**number**时，会自动生成一个带有两个占位符的代码片段：

number _____ equals ______

这与Scratch非常相似，只不过在Scratch中，你会“绘制”一个变量声明，而在MPS中，你仍然是通过键入完成的——更准确地说，是键入它的前导关键字（在我们的例子中，这个前导关键字是**number**；在MPS中，这个前导关键字被称为概念的别名(alias of a concept)）。

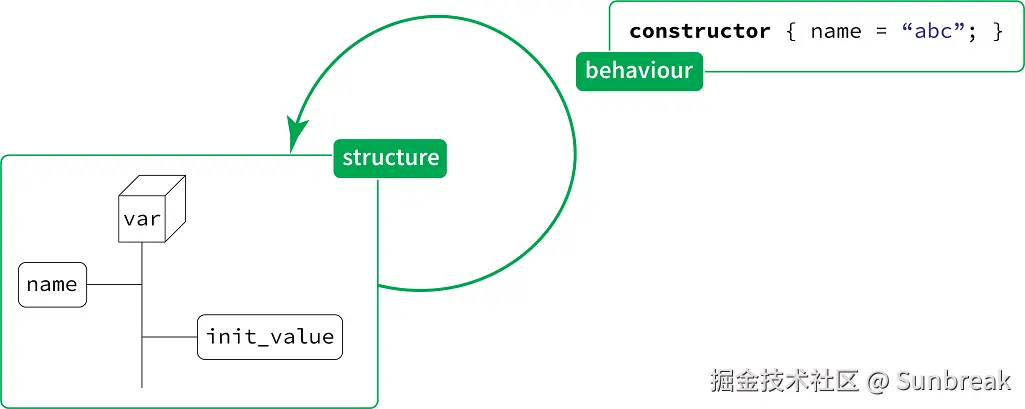

行为方面使得可以“定制”概念的结构。例如，我们可以设定，当一个变量声明被添加到代码中时，其占位符name会自动预填为abc。

现在，当程序员键入**number**时，他们将会得到：

number abc equals ______

只剩下一个占位符（用于初始化值）需要填充。

至此，我们正在逐渐接近最初称为“令人害怕的东西”的那部分内容。

TextGen

假设我们已经在语言中定义了想要的所有概念。现在，我们希望将用我们语言编写的代码：

number carPower equals 10 * 20

转换为比如说Java的代码：

private int carPower = 10 * 20;

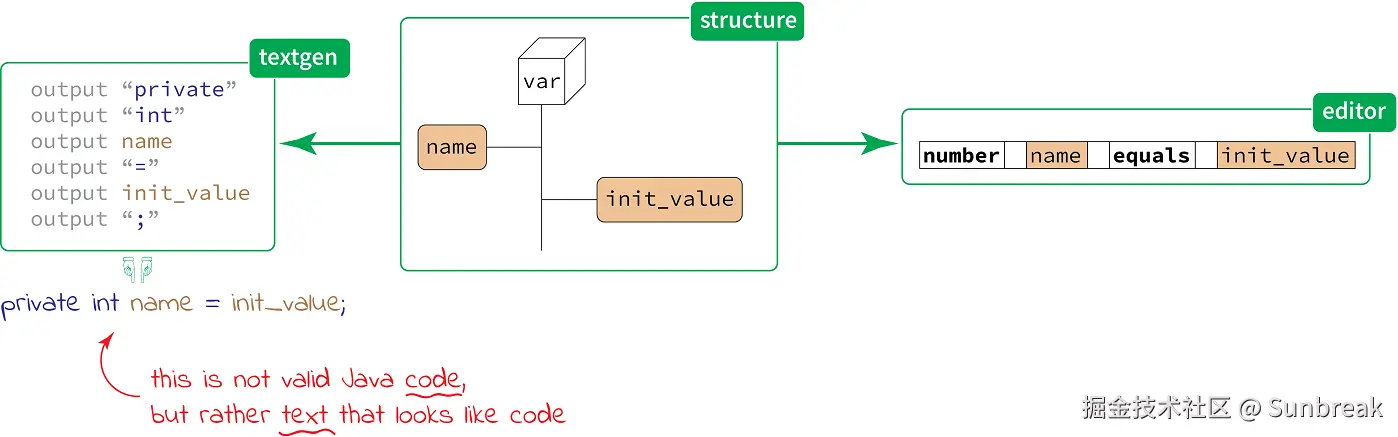

在MPS中，有两种方法可以实现这个目标。第一种方法是生成一个包含目标输出的字符串。

这本质上是一种字符串插值（或者如果你愿意的话，可以称之为模板表达式）：我们有一些“固定”的部分（例如，**private int**）以及一些可变的部分（name属性的值以及init_value的值）。

关于 **init_value**的技巧

如果我们语言中的表达式语法与Java不同，例如，在我们的语言中我们可以将30+20-50写成30 **plus** 20 **minus** 50，那么我们也需要为init_value生成代码（即：“翻译”或“编译”init_value）。在这篇文章中我们不会详细讨论这一点。

无论如何，现在我们已经生成了所需的字符串：

private int carPower = 10 * 20;

这是Java代码吗？ 答案既是“是”，又是“不是”。

Yes, but no.

那个字符串看起来像Java代码，但实际上，我们完全可以生成像下面这样的无意义内容：

private variable of type integer carPower := 10 * 20 ;;;

换句话说，当我们生成代码时，我们不会检查生成的内容是否合理：最终，它只是一个字符串。

显然，MPS（Meta Programming System）提供了一种方法来解决这个问题。

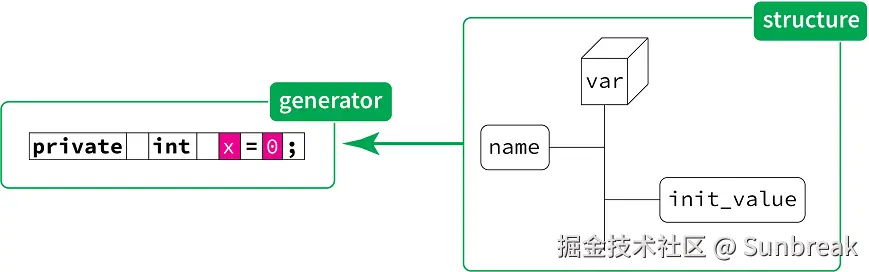

在代码生成的第二种方法中，我们可以指定一个正确的目标代码示例。

是的，我们确实在生成的代码中写了 **x** 和 **0**，就像它们是硬编码的一样，而此时我们完全忽略了 **name** 和 **init_value**。现在这已经是一个Java 代码片段（不再只是看起来像代码的文本！），而MPS可以确保它在语法上是有效的。我们不可能跳过某些部分或拼写错误——否则，MPS会报错，并阻止我们进一步操作。

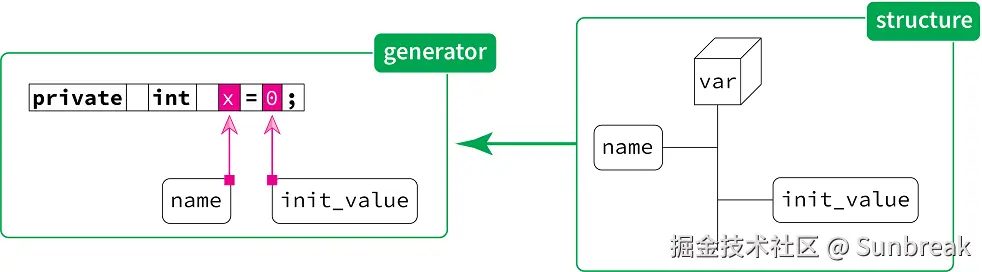

接下来，我们可以将name的值“绑定”（或者说“链接”）到x，并将init_value的值绑定到0。

再次提醒，这里同样适用关于init_value的技巧（参见上文）。

我们将 name 关联到 x，将 init_value 关联到 0。在 MPS 中，这看起来会有所不同，但核心思想仍然相同。

我们刚刚看到的是一个模型到模型（model-to-model）转换的例子。在此，我们不会深入探讨更多细节。

Types & scopes

现在，让我们再次重复这个（已经熟悉的）练习：思考“赋值语句”概念的结构。

它包含：

  • 左部分（也就是被赋值的地方）
  • 右部分（正在被赋的值）

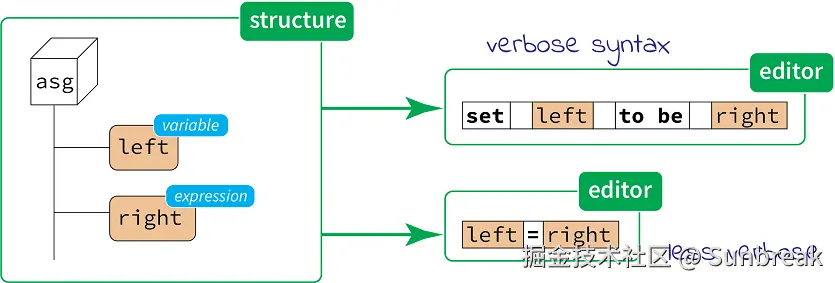

A couple of different syntaxes for an assignment statement.

左部分是一个变量，右部分是一个表达式。

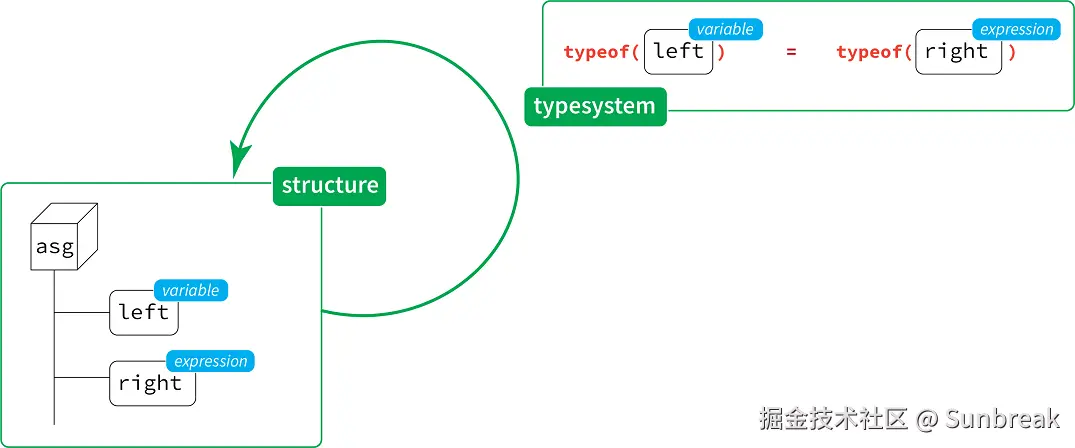

TypeSystem（类型系统）方面允许我们指定左部分和右部分的类型应该相同。

这是一个简化的例子。事实上，右侧部分的类型应该是左侧部分的子类型。此外，TypeSystem方面的功能不仅仅局限于检查类型，它实际上能做得更多。

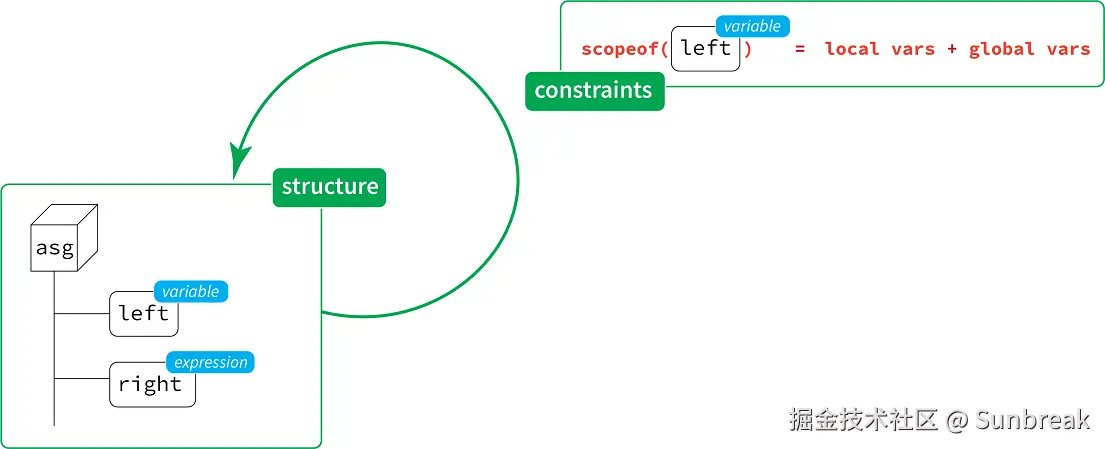

最后，还有Constraints（约束）方面。这个方面允许对概念的结构进行更精细的调整。例如，可以指定可见性范围（scopes）：在我们的例子中，我们可能会希望赋值语句左侧的变量仅限于全局变量或局部变量（而不是类的字段，假设我们的语言有类的概念）。

当程序员编写赋值语句时，赋值语句左部分的自动完成功能将只会建议局部变量和全局变量。

其他方面

在这篇文章中，我们没有提到 MPS 允许为语言指定的几个其他方面，例如 DataFlow（数据流）方面。值得注意的是，在 MPS 中甚至可以定义自定义语言方面！

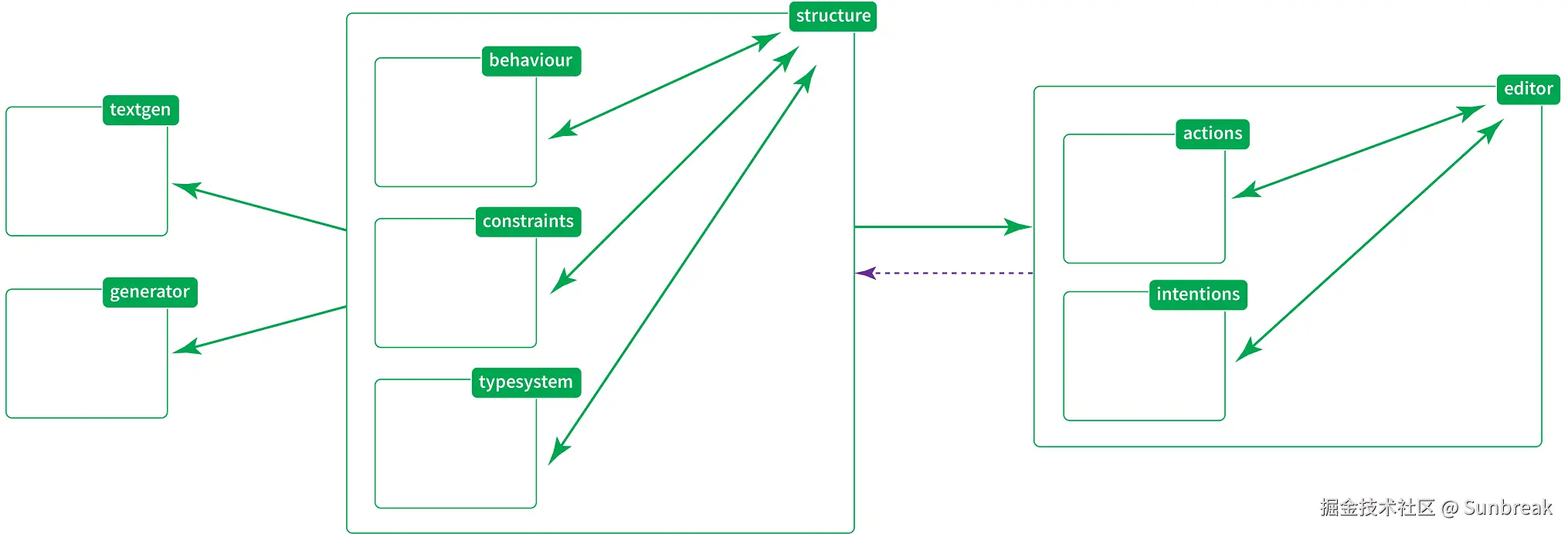

以下是本文中涉及到的方面的一个图表。

其中包含三个主要“支柱”：

  • 结构（Structure）：是语言开发者的核心部分，辅以 行为（Behaviour）、约束（Constraints） 和 类型系统（TypeSystem）。
  • 编辑器（Editor）：是语言用户的核心部分，并与编辑的动作（Actions） 和用户友好的意图（Intentions） 相关联。
  • 代码生成方面：文本生成（TextGen） 和生成器（Generator）——两个共享相同目标但性质完全不同的方面——是 “计算机” 部分的核心。

感谢芬兰图尔库大学 (University of Turku)就 JetBrains MPS 中的语言方面展开的讨论。
