Cocos Creator Shader 入门 ⑹ —— 灰阶、反色等滤镜的实现

VaJoy
78 阅读11分钟

💡 本系列文章收录于个人专栏 ShaderMyHead，欢迎订阅。

在片元着色器中对像素颜色进行有规律的改动，可以实现各种有趣的滤镜效果。

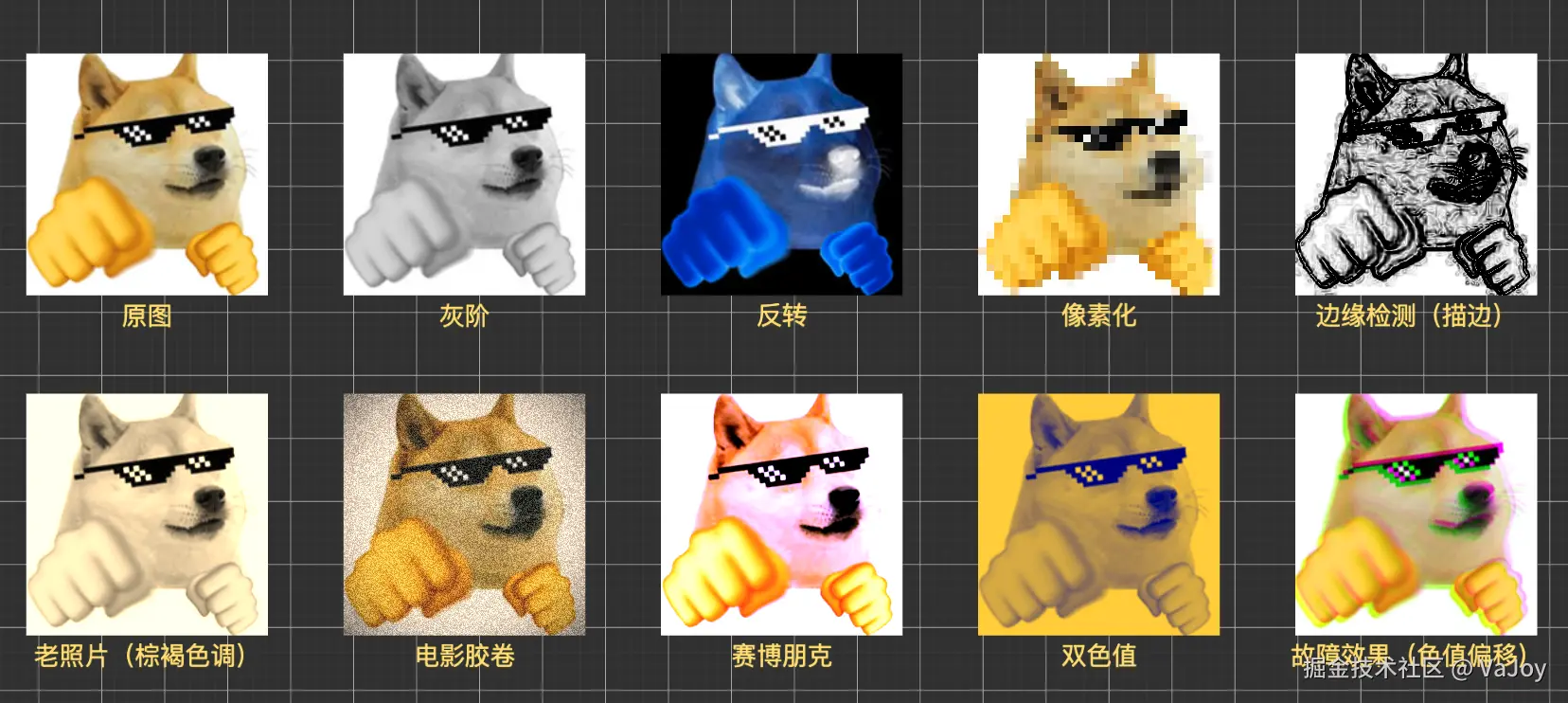

本文会介绍部分常规着色器滤镜（效果见下图），它们大多是用固定范式来实现的。


一、灰阶滤镜

通过 GLSL 内置的 dot 函数，计算获取像素 RGB 和 vec3(0.299, 0.587, 0.114) 的点积，来作为着色器的 RGB 输出。

vec4 grayscale(vec4 color) {
    float gray = dot(color.rgb, vec3(0.299, 0.587, 0.114));
    return vec4(vec3(gray), color.a);
}

// 使用
color = grayscale(color);

💡 dot 函数语法可查阅《附录 —— 二、GLSL 内置方法》。

💡 输入向量 vec3(0.299, 0.587, 0.114) 中的三个数值，是最常用的 NTSC 标准数值，是基于人眼视网膜的生物学特性确定的（人眼对绿色光最敏感，红色次之，蓝色最不敏感）。

完整的 Effect 文件代码如下（后续其它滤镜不赘述）：

CCEffect %{
common-pass-config: &common-pass-config
  blendState:
    targets:
      - blend: true
        blendSrc: src_alpha
        blendDst: one_minus_src_alpha
  depthStencilState:
    depthTest: false
    depthWrite: false
  rasterizerState:
    cullMode: none  # 兼容 Spine，剔除背景

techniques:
  - name: gray-scale # 灰阶
    passes:
      - vert: vs:vert
        frag: gray-scale-fs:frag
        <<: *common-pass-config
}%

CCProgram vs %{
  #include "../../resources/chunk/normal-vert.chunk"
}%

// 灰阶滤镜
CCProgram gray-scale-fs %{
  precision highp float;
  #include <sprite-texture>

  in vec2 uv;

  #if USE_LOCAL
    in vec4 v_color;
  #endif

  // 声明灰阶函数
  vec4 grayscale(vec4 color) {
    float gray = dot(color.rgb, vec3(0.299, 0.587, 0.114));
    return vec4(vec3(gray), color.a);
  }

  vec4 frag() {
    vec4 color = texture(cc_spriteTexture, uv);

    #if USE_LOCAL
      // 若为 Spine 文件，先混合顶点色值
      color *= v_color;
    #endif

    return grayscale(color);  // 使用灰阶函数
  }
}%

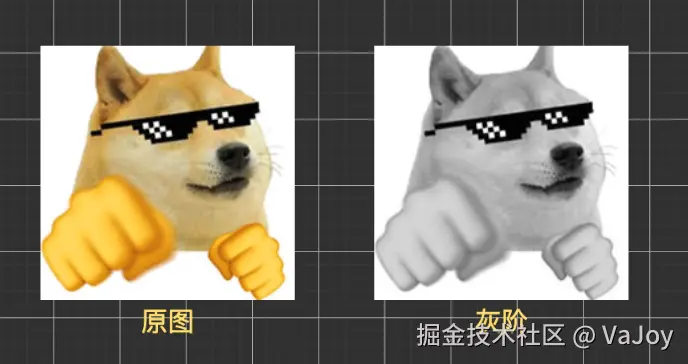

滤镜效果：


如果需要实现一个逐渐置灰的动效，可以自定义一个 grayPercent 属性作为灰阶颜色要应用的百分比：

  vec4 frag() {
    vec4 color = texture(cc_spriteTexture, uv);

    #if USE_LOCAL
      color *= v_color;
    #endif

    vec4 grayColor = grayscale(color);

    return color + (grayColor - color) * grayPercent;
  }

再通过外部的脚本修改它的值即可（从 0.0 逐渐增加到 1.0）。

二、颜色反转

对像素色值进行「取反」—— 使用 1.0 减去 RGB 各通道的值，来作为着色器的输出：

vec4 invert(vec4 color) {
    return vec4(1.0 - color.rgb, color.a);
}

// 使用
color = invert(color);

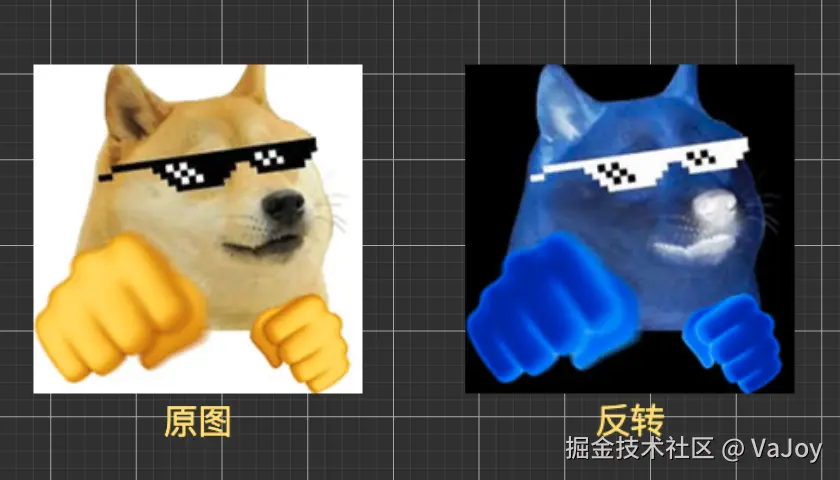

滤镜效果：


三、像素化

在着色器中实现马赛克风格的像素滤镜很简单，原理是压缩材质的纹理坐标，按区间来采样。例如让 UV 坐标 [0.0, 0.0] 到 [0.1, 0.1] 的像素都统一取样 [0.0, 0.0] 的纹理色值：

  float pixelSize = 30.0;  // 把图片被划分成 pixelSize 乘以 pixelSize 个像素块


  vec4 pixelate(vec2 uv) {
      vec2 pixelatedUV = floor(uv * pixelSize) / pixelSize;
      return texture(cc_spriteTexture, pixelatedUV);
  }

  vec4 frag() {
    vec4 color = pixelate(uv);

    return color;
  }

关键步骤解析：

  • uv * pixelSize：

    • 将 UV 坐标映射到更大的坐标空间，划分成 pixelSize × pixelSize 个格子。
    • 例如 pixelSize = 10，就相当于把纹理划分为 10×10 网格，UV 从 [0.0, 1.0] 被扩展成 [0.0, 10.0]。

  • floor(uv * pixelSize)：

    • 把每个坐标取整，相当于「压缩」到每个像素块左上角的 UV 坐标。
    • 所有在这个格子里的像素都会被映射到同一个整数坐标。

  • 再除以 pixelSize：

    • 把 UV 再还原回 [0.0, 1.0] 范围。
    • 所以，这个 pixelatedUV 实际上是「跳格子式的 UV」，同一个像素块里的像素全部采样相同的纹理点。

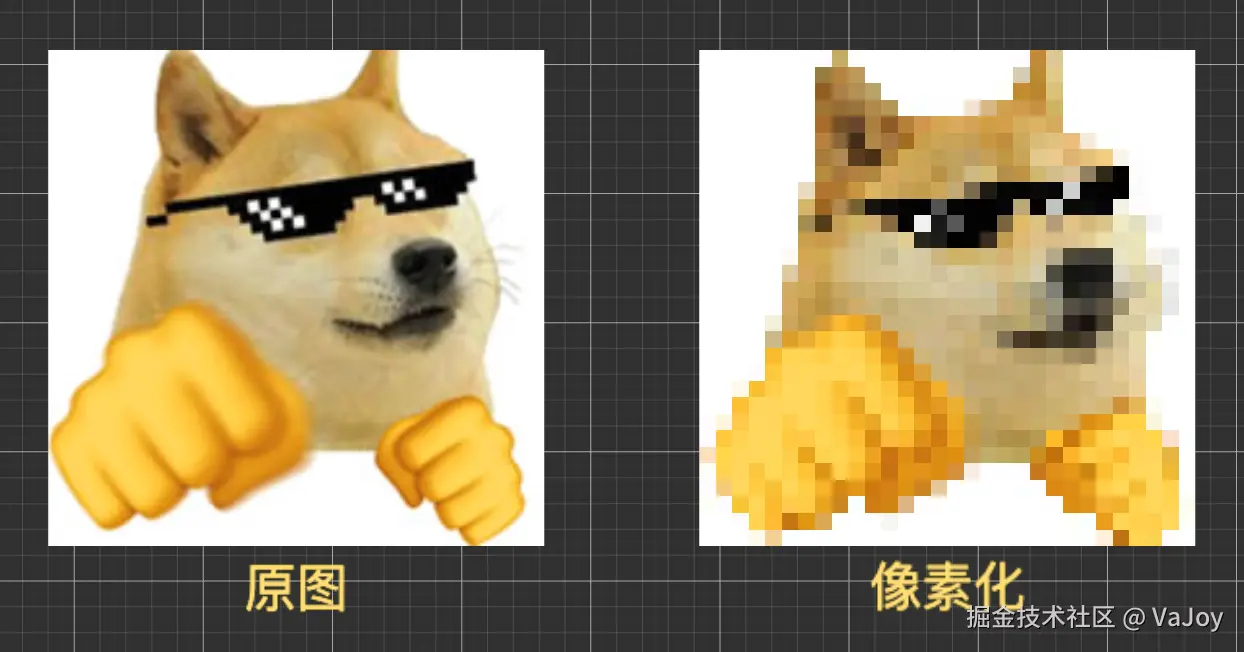

滤镜效果：

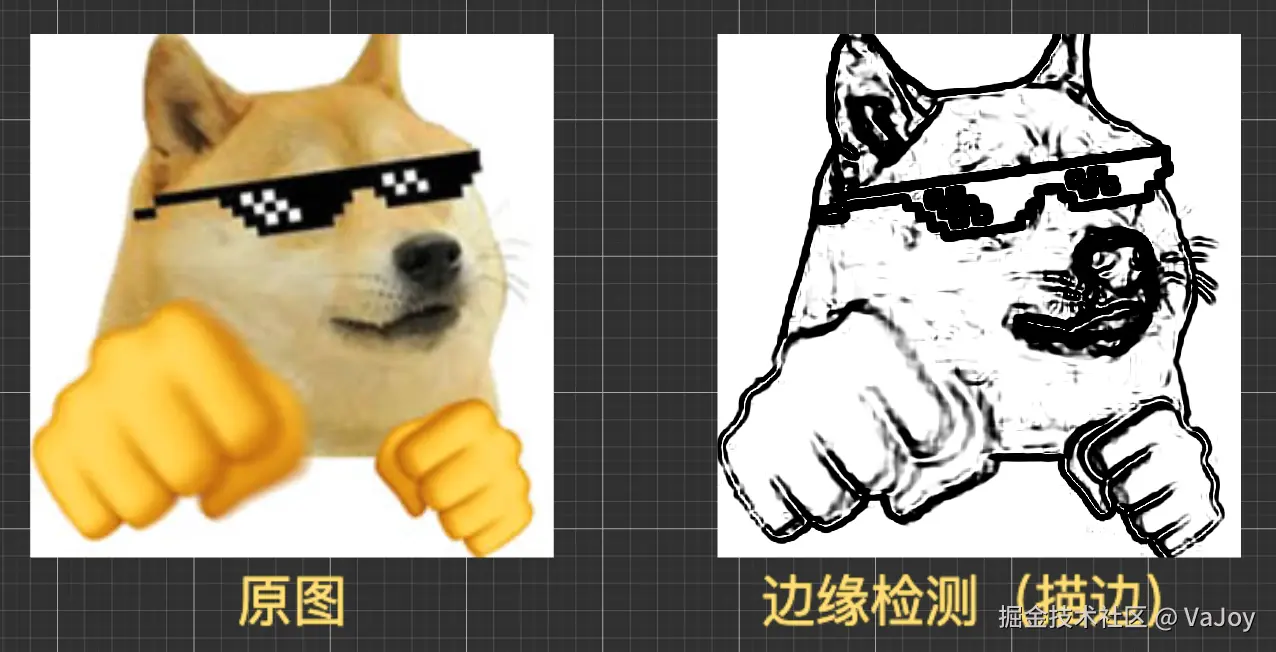

四、边缘检测（描边）

边缘检测的原理是，通过读取像素周围的颜色值，计算图像在水平和垂直方向的亮度变化强度，从而检测出边缘。

首先获取当前像素周围 8 个方向(左上、正上、右上、正左、正右、左下、正下、右下)的像素颜色：

    // // 计算单个像素在 UV 空间中的尺寸，这样就能通过 uv ± pixelSize 精确采样到周围单个像素的位置
    vec2 pixelSize = 1.0 / textureSize;

    // 获取周围像素
    vec4 topLeft = texture(cc_spriteTexture, uv + vec2(-pixelSize.x, pixelSize.y));
    vec4 top = texture(cc_spriteTexture, uv + vec2(0.0, pixelSize.y));
    vec4 topRight = texture(cc_spriteTexture, uv + vec2(pixelSize.x, pixelSize.y));
    vec4 left = texture(cc_spriteTexture, uv + vec2(-pixelSize.x, 0.0));
    vec4 right = texture(cc_spriteTexture, uv + vec2(pixelSize.x, 0.0));
    vec4 bottomLeft = texture(cc_spriteTexture, uv + vec2(-pixelSize.x, -pixelSize.y));
    vec4 bottom = texture(cc_spriteTexture, uv + vec2(0.0, -pixelSize.y));
    vec4 bottomRight = texture(cc_spriteTexture, uv + vec2(pixelSize.x, -pixelSize.y));

接着我们通过Sobel 算子来计算水平（Gx）与垂直（Gy）方向的梯度：

    // 计算梯度
    vec4 gx = -topLeft - 2.0 * left - bottomLeft + topRight + 2.0 * right + bottomRight;
    vec4 gy = -topLeft - 2.0 * top - topRight + bottomLeft + 2.0 * bottom + bottomRight;

gx 是图像在 水平方向（x轴） 上的亮度变化趋势，gy 则是图像在 垂直方向（y轴） 上的亮度变化趋势：

  • 它们不是图像本身的亮度，而是亮度的 “变化速度” 或 “斜率”，也可以说是 “图像的一阶导数”。
  • 若 gx 为正，表示图像从左向右变亮；若 gx 为负，表示图像从左向右变暗；若 gx = 0，表示横向亮度变化不大。同理，gy 表示纵向变化。
  • gx.rgba 和 gy.rgba 各通道（例如 gx.r）的理论取值范围是 [-4.0, 4.0]。不过在实际图像中，亮度不会跳变那么剧烈，因此一般会远小于这个范围，通常落在 [-1.5, +1.5] 区间内。

虽然我们计算出的亮度梯度结果包含 RGBA 四个通道，但常规而言边缘检测仅提取其中 RGB 一个通道来判断边缘即可（简化计算）。

在本例中，我们只提取 .r 通道来判断边缘强度：

// 使用红色通道计算边缘强度
float edge = length(vec2(gx.r, gy.r));  // 等同于 edge = sqrt(gx² + gy²)

这里通过 GLSL 内置的 length 方法对 gx.r 和 gy.r 进行取模，使用它们的模长来表示红色通道的亮度变化强度。

此时 edge = 0 时表示无边缘，edge 越大表示边缘强。通过对它进行取反即可绘制出描边：

return vec4(vec3(1.0 - edge), 1.0);

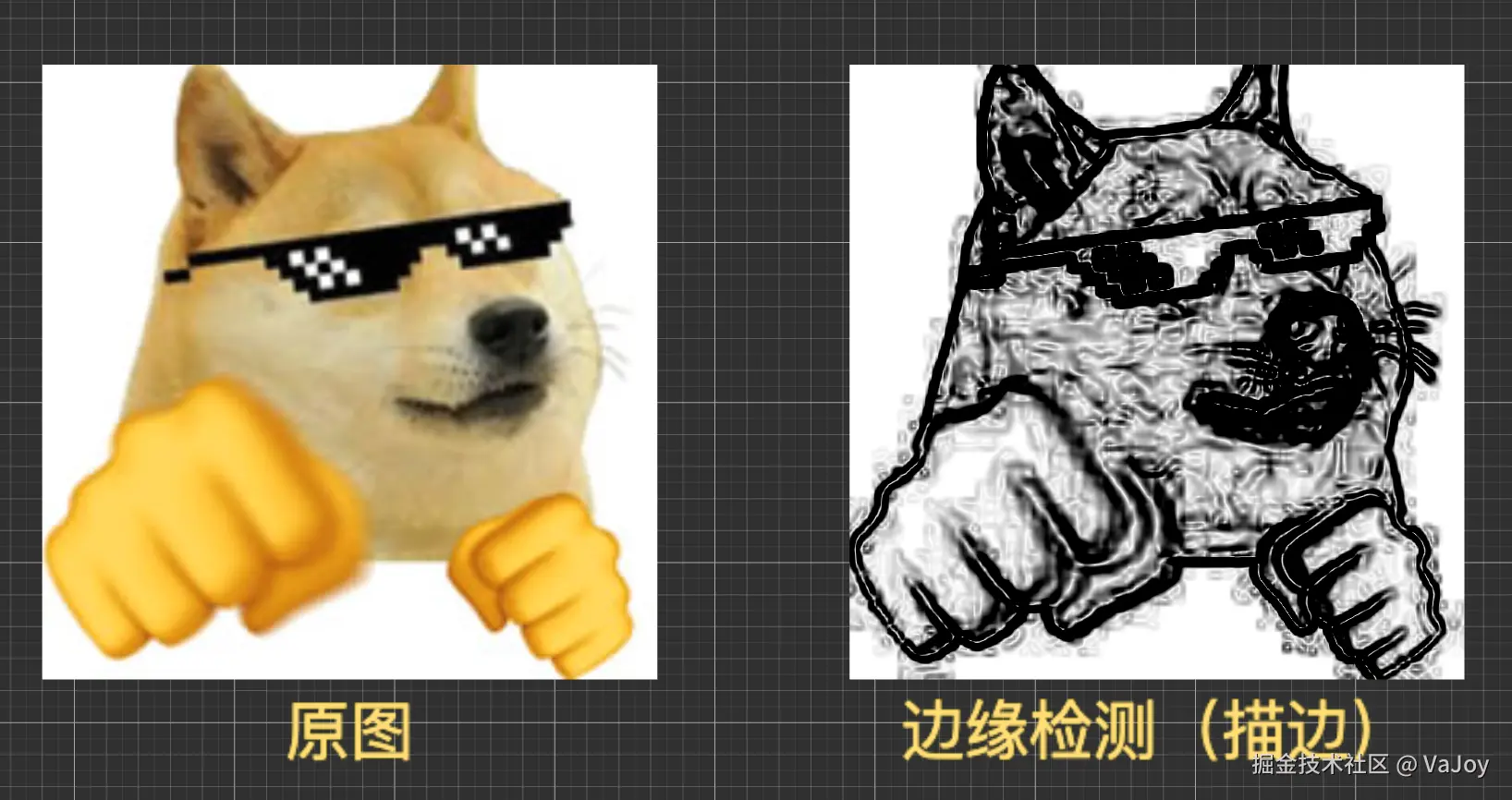

可以看到虽然检测出了边缘，但鉴于原图杂色较多，导致描边效果不够理想。我们可以进一步使用 smoothstep 函数来平滑边缘，减少冗余描边：

edge = smoothstep(0.1, 0.3, edge);

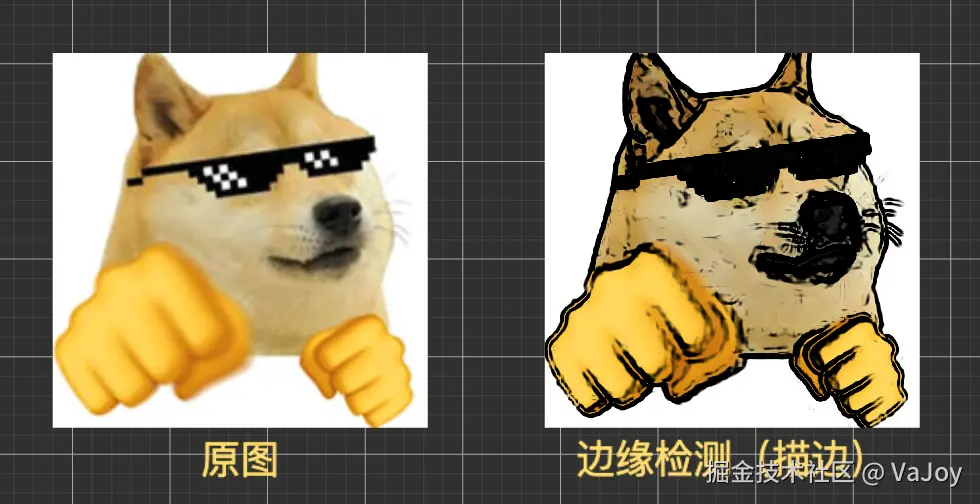

我们也可以保留原本材质的底色，在原纹理上进行描边：

    // return vec4(vec3(1.0 - min(edge * 5.0, 1.0)), 1.0);

    // 保留原本颜色
    vec3 orig = texture(cc_spriteTexture, uv).rgb;
    return vec4(orig.rgb * (1.0 - edge), 1.0);


💡 扩展

如果希望使用多通道处理（而不是只处理 R 通道），可以使用亮度计算：

// 使用亮度计算
float luminance(vec4 c) {
    return 0.299*c.r + 0.587*c.g + 0.114*c.b;
}

float edge = length(vec2(luminance(gx), luminance(gy)));

五、创意彩色滤镜

5.1 电影胶卷滤镜

胶片滤镜具备几大核心要素：胶片颗粒生成、暗角效果、对比度曲线、色彩分级、褪色处理，我们封装为对应的 GLSL 函数来处理。

5.1.1 胶片颗粒生成

在材质上生成随机分布的噪点颗粒：

  float filmGrain(vec2 uv, float time) {
    // 使用简单噪声算法
    return fract(sin(dot(uv * time, vec2(12.9898, 78.233))) * 43758.5453);
  }

这是一个经典的 伪随机噪声算法，使用 UV 和时间因子作为输入，生成一个 0~1 之间的随机值来模拟颗粒：

  • 通过 dot(uv * time, vec2(...)) 变化种子。
    • dot 是点积，它在这里的作用是：把 2D 坐标哈希成一个数。
    • 常数 12.9898 和 78.233 是精心挑选的"魔数"，可以最大程度避免周期性、重复性。
  • sin 是一个周期函数，但因为 dot 的结果很大或随机，sin 的输入是非常“乱”的，乘上另一个大数 43758.5453，是为了让 sin 的输出值在 [-1,1] 区间拉伸到一个更大的范围，以提高 hash 的离散性。
  • fract(...) 是为了把大而乱的数值压缩到 [0.0, 1.0) 区间，成为最终的随机噪声值。

💡 本文使用了 dot、fract、distance、smoothstep 等 GLSL 内置函数，读者可自行在《附录 —— 二、GLSL 内置方法》 中查阅。

5.1.2 暗角效果

离材质中心越远则色值越暗：

  float vignetteIntensity = 0.8; // 暗角强度

  float vignette(vec2 uv) {
    // 计算到中心的距离
    vec2 center = vec2(0.5, 0.5);
    float dist = distance(uv, center);

    // 通过 vignetteIntensity 来控制暗角扩散程度，使用 smoothstep 来平滑边缘暗角
    return 1.0 - smoothstep(0.3, 0.8, dist * vignetteIntensity);
  }

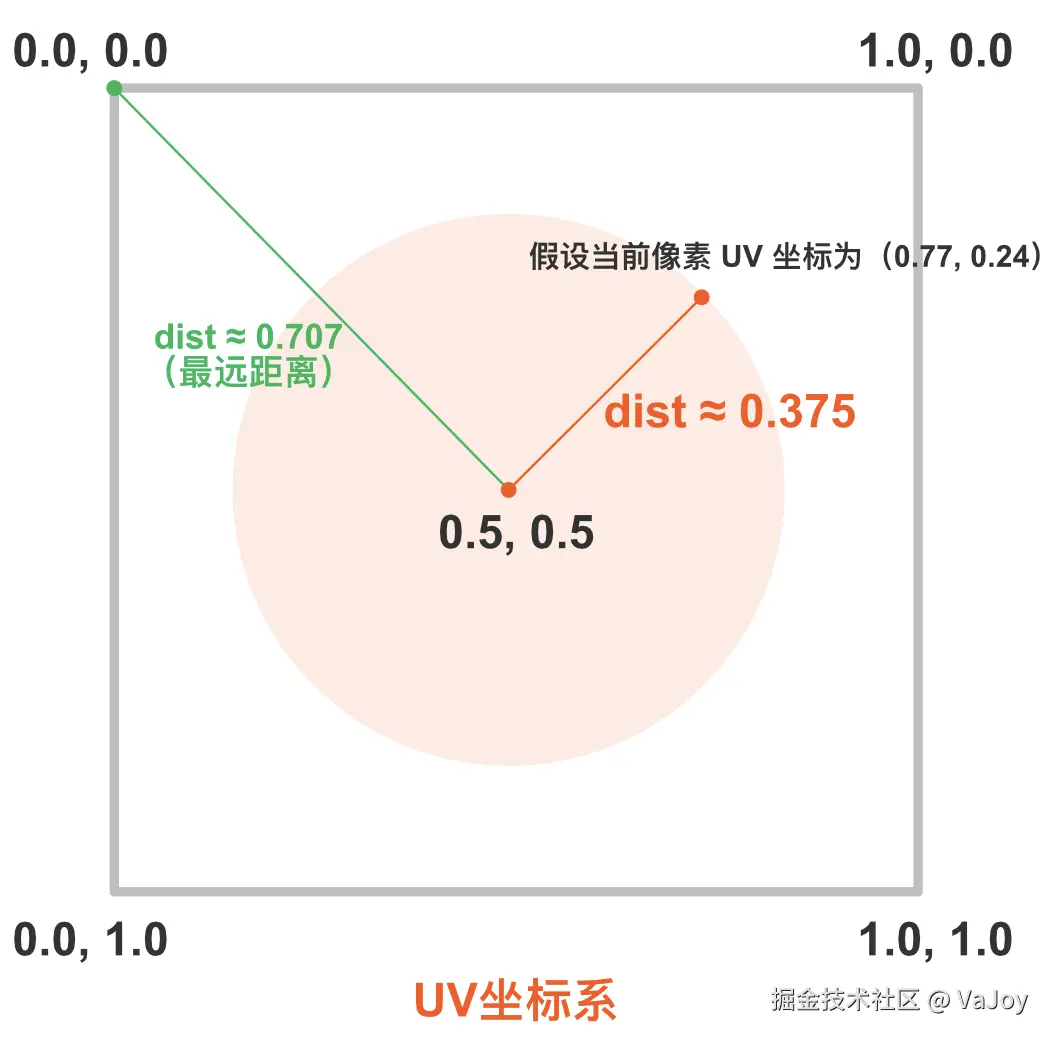

这里使用了 GLSL 内置的 distance 函数来算出当前像素距离材质正中心的距离 （离中心越近，dist 的值越小，最远的距离则约等于 0.707）：

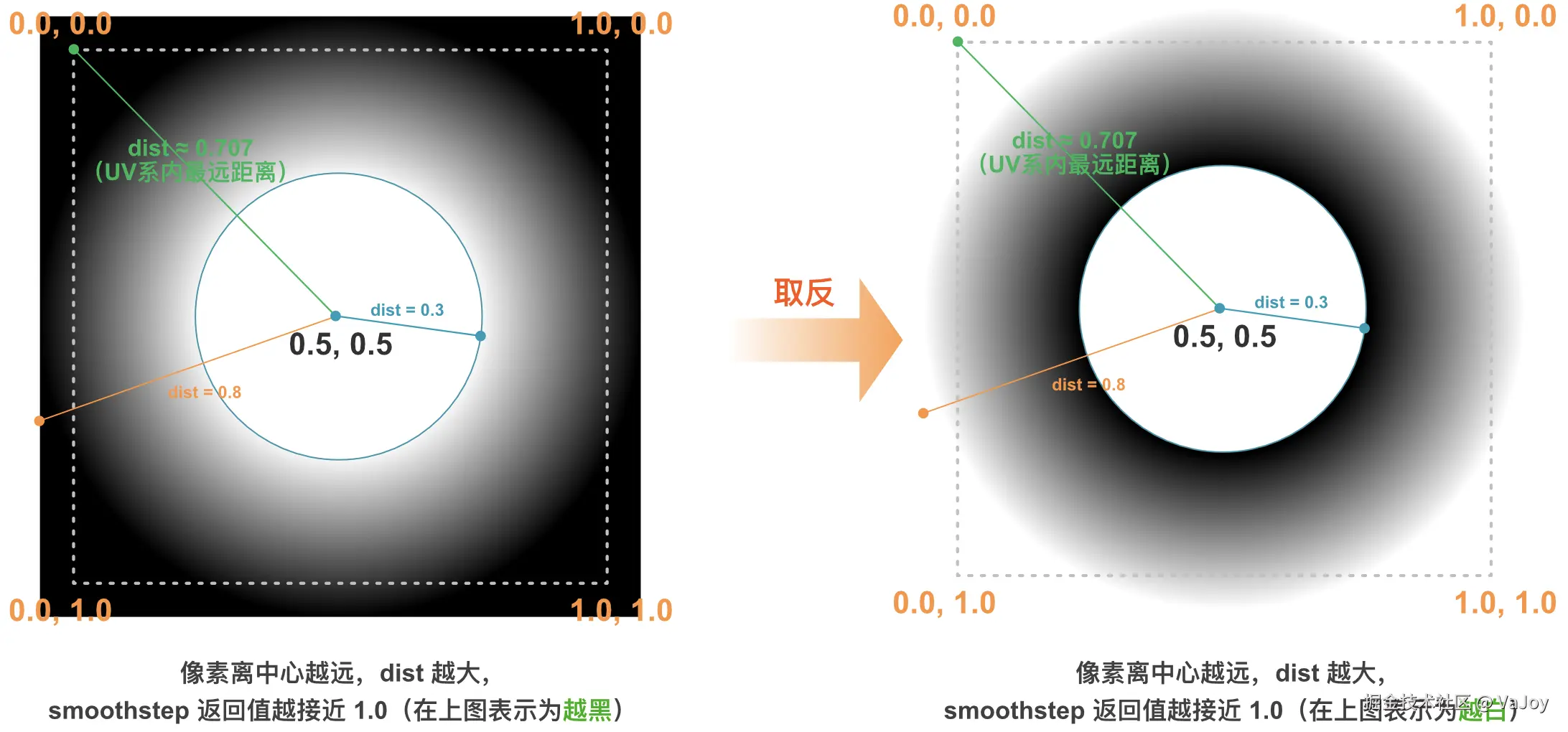

此时如果通过 smoothstep(0.3, 0.8, dist) 可以在 UV 坐标 [0.3, 0.8] 区间返回一个平滑插值 （返回值在 [0.0, 1.0] 之间），通过 1.0 减去该返回值则可以取反：


最后加入 vignetteIntensity 来控制暗角扩散程度（缩放 dist 的值）：

1.0 - smoothstep(0.3, 0.8, dist * vignetteIntensity)

5.1.3 对比度曲线

本质上是用一个sigmoid（S型）函数来增强图像中间亮度的对比度，而对黑和白的区域影响较小：

vec3 filmCurve(vec3 color) {
  vec3 x = color * 1.2;
  vec3 curve = x * (1.0 / (1.0 + exp(-5.0*(x-0.5))));
  return mix(color, curve, 0.7);
}
  • 通过 color * 1.2 将颜色向更亮方向拉伸，增强整个图像的亮度感（相当于增强输入值，使中间区域更容易被强调）。
  • 应用 sigmoid 对比度曲线，第 3 行相当于 x * sigmoid(5.0 * (x - 0.5))。
    • GLSL 里没有内置的 sigmoid 函数，不过其等效于：sigmoid(t) = 1 / (1 + exp(-t));
    • 让 x 在中间值（如 0.5）附近变化得更快（增强对比度），即低值区域（暗部）和高值区域（亮部）变化缓慢（保留细节）：
    •      ↑
    1|
     |                 ________
     |               /
     |            __/
     |          /
    0+------------------------→ x
         0    0.5      1
  • 使用 mix 与原色混合，保留部分原始感。

5.1.4 色彩分级

一般电影都使用的橙青风格来进行调色，其着色器实现为：

vec3 filmColorGrade(vec3 color) {
  vec3 shadows = vec3(0.1, 0.25, 0.3); // 青
  vec3 midtones = vec3(0.7, 0.5, 0.3); // 橙

  float luminance = dot(color, vec3(0.2126, 0.7152, 0.0722));  // 亮度
  vec3 graded = mix(shadows, midtones, smoothstep(0.2, 0.8, luminance));
  return mix(color, graded * color, 0.4);
}

  • 在第 5 行通过 dot 计算像素亮度 luminance。

    • 这行代码是标准的人眼感知亮度计算，三个通道的权重来源于 ITU-R BT.709 标准（红 21%，绿 71%，蓝 7%）；
    • 作用是将输入颜色转换成单通道的亮度值（范围大致在 [0, 1]）。

  • 通过 smootstep 函数，用亮度在阴影（青）和中间调（橙）之间平滑插值。

  • 乘以原色并混合回来，形成经典的橙青风格。

5.1.5 投入着色器

我们把封装好的函数整合到片元着色器中：


CCEffect %{
略...

techniques:
  - name: lut # 创意色彩滤镜
    passes:
      - vert: vs:vert
        frag: lut-fs:frag
        <<: *common-pass-config
        properties:
          timeFactor: { value: 0.0 }               # 时间因子，用于控制颗粒变化速度
}%


// 创意色彩滤镜（片元着色器代码）
CCProgram lut-fs %{
  precision highp float;
  #include <sprite-texture>

  in vec2 uv;

  #if USE_LOCAL
    in vec4 v_color;
  #endif

  uniform LutArgs {
    vec2 textureSize;
    float timeFactor;
  };

  /** 电影胶卷质感 **/
  float grainIntensity = 3.25;               // 颗粒感强度
  float vignetteIntensity = 0.8;             // 暗角强度
  vec3 fadeColor = vec3(0.15, 0.15, 0.05);   // 褪色颜色

  // 胶片颗粒生成函数
  float filmGrain(vec2 coord, float time) {
    // 使用简单噪声算法
    return fract(sin(dot(coord * time, vec2(12.9898, 78.233))) * 43758.5453);
  }

  // 暗角效果
  float vignette(vec2 uv) {
    // 计算到中心的距离
    vec2 center = vec2(0.5, 0.5);
    float dist = distance(uv, center);

    // 平滑边缘暗角
    return 1.0 - smoothstep(0.3, 0.8, dist * vignetteIntensity);
  }

  // 胶片曲线（对比度调整）
  vec3 filmCurve(vec3 color) {
    // S形曲线增强对比度
    vec3 x = color * 1.2;
    vec3 curve = x * (1.0 / (1.0 + exp(-5.0*(x-0.5))));
    return mix(color, curve, 0.7);
  }

  // 色彩分级（橙青色调）
  vec3 filmColorGrade(vec3 color) {
    // 分离色调：高光偏橙，阴影偏青
    vec3 shadows = vec3(0.1, 0.25, 0.3); // 青色调
    vec3 midtones = vec3(0.7, 0.5, 0.3); // 橙色调

    // 计算亮度
    float luminance = dot(color, vec3(0.2126, 0.7152, 0.0722));

    // 混合色调
    vec3 graded = mix(shadows, midtones, smoothstep(0.2, 0.8, luminance));

    // 混合原始颜色
    return mix(color, graded * color, 0.4);
  }

  // 褪色效果
  vec3 filmFade(vec3 color) {
    return mix(color, fadeColor, 0.15);
  }

  vec4 film(vec4 color, vec2 uv) {

    // 应用胶片曲线
    color.rgb = filmCurve(color.rgb);

    // 应用色彩分级
    color.rgb = filmColorGrade(color.rgb);

    // 添加褪色效果
    color.rgb = filmFade(color.rgb);

    // 应用暗角
    color.rgb *= vignette(uv);

    // 添加胶片颗粒（带时间变化）
    float grain = filmGrain(uv, timeFactor) * grainIntensity;
    color.rgb += (grain - 0.5) * 0.1;

    return color;
  }


  vec4 frag() {
    vec4 color = texture(cc_spriteTexture, uv);

    #if USE_LOCAL
      color *= v_color;
    #endif

    return film(color, uv);
  }
}%

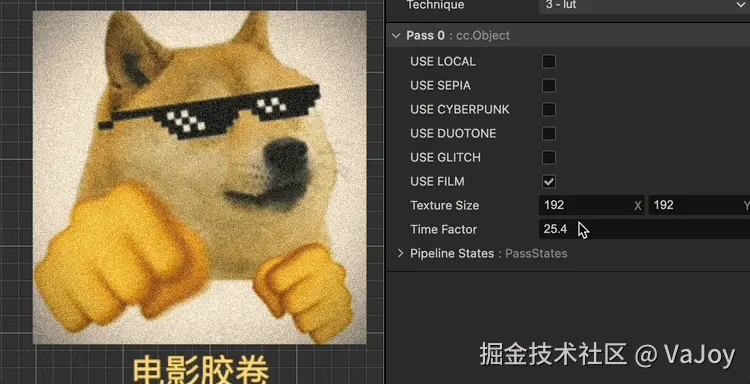

将材质应用到节点组件后就能得到电影胶卷的风格化效果，还可以通过修改材质的 timeFactor 变量来实现噪点动画：


5.2 更多滤镜

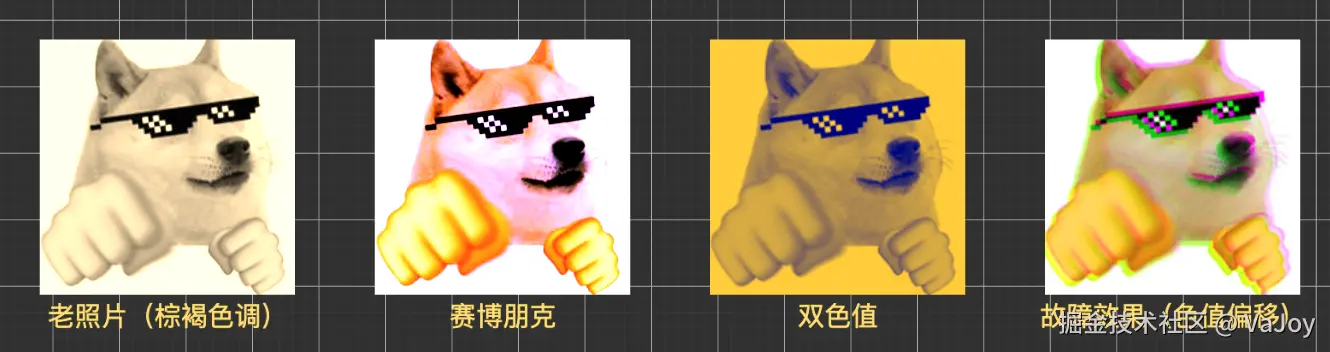

通过其它固定范式对纹理颜色进行修改，可以获得「老照片」、「故障效果」等有趣的滤镜，效果和片元着色器参考代码如下：


CCEffect %{
略...

techniques:
  - name: lut # 创意色彩滤镜
    passes:
      - vert: vs:vert
        frag: lut-fs:frag
        <<: *common-pass-config
        properties:
          textureSize: { value: [192, 192] }       # 纹理尺寸
          timeFactor: { value: 0.0 }               # 时间因子，用于控制颗粒变化速度
}%

CCProgram lut-fs %{
  precision highp float;
  #include <sprite-texture>

  in vec2 uv;

  #if USE_LOCAL
    in vec4 v_color;
  #endif

  uniform LutArgs {
    vec2 textureSize;
    float timeFactor;
  };

  // 老照片滤镜（棕褐色调）
  vec4 sepia(vec4 color) {
    vec3 newColor;
    newColor.r = dot(color.rgb, vec3(0.393, 0.769, 0.189));
    newColor.g = dot(color.rgb, vec3(0.349, 0.686, 0.168));
    newColor.b = dot(color.rgb, vec3(0.272, 0.534, 0.131));
    return vec4(min(newColor, vec3(1.0)), color.a);  // min 是 GLSL 内置的方法，在参数里选取最小的值
  }

  // 赛博朋克滤镜
  vec4 cyberpunk(vec4 color) {
    // 增强对比度
    color.rgb = (color.rgb - 0.5) * 2.0 + 0.5;

    // 调整色调
    float r = color.r * 1.2;
    float g = color.g * 0.9;
    float b = color.b * 1.5;

    // 添加紫色偏移
    r = min(r + color.b * 0.2, 1.0);
    b = min(b + color.r * 0.3, 1.0);

    return vec4(r, g, b, color.a);
  }

  // 双色调
  vec4 duotone(vec4 color) {
    vec3 darkColor = vec3(0.0, 0.0, 0.5);  // 深色调
    vec3 lightColor = vec3(1.0, 0.8, 0.2); // 浅色调

    float luminance = dot(color.rgb, vec3(0.299, 0.587, 0.114));
    return vec4(mix(darkColor, lightColor, luminance), color.a);
  }

  // 故障效果
  vec4 glitchEffect(vec4 color, vec2 uv) {
    float time; // 时间变量
    float intensity = 0.02; // 位移强度

    // 红色通道位移
    vec2 redUV = uv + vec2(cos(time * 10.0) * intensity, sin(time * 8.0) * intensity);
    float r = texture(cc_spriteTexture, redUV).r;

    // 绿色通道位移
    vec2 greenUV = uv + vec2(sin(time * 12.0) * intensity, cos(time * 9.0) * intensity);
    float g = texture(cc_spriteTexture, greenUV).g;

    // 蓝色通道位移
    vec2 blueUV = uv + vec2(cos(time * 7.0) * intensity, sin(time * 11.0) * intensity);
    float b = texture(cc_spriteTexture, blueUV).b;

    return vec4(r, g, b, color.a);
  }

  // 电影胶卷质感
  // 略...


  vec4 frag() {
    vec4 color = texture(cc_spriteTexture, uv);

    #if USE_LOCAL
      color *= v_color;
    #endif

    // 通过自定义宏选择要使用的 LUT 滤镜
    #if USE_SEPIA
      color = sepia(color);
    #elif USE_CYBERPUNK
      color = cyberpunk(color);
    #elif USE_DUOTONE
      color = duotone(color);
    #elif USE_GLITCH
      color = glitchEffect(color, uv);
    #elif USE_FILM
      color = film(color, uv);
    #endif

    return color;
  }
}%
avatar
文章
阅读
粉丝
