卷积神经网络(CNN)

第一章：卷积网络介绍

1.1 CNN概念

卷积神经网络是一种专门用于处理具有网络结构数据（如图像、视频、音频等）的深度学习模型。它的核心思想是通过局部感知、权值共享和池化操作，有效提取输入数据的空间和时序特征。

1.2 CNN核心思想

局部感知（Local Receptive Fields） ：
- 传统神经网络（如MLP）是全连接的，每个神经元都与所有的输入相连，计算量大。
- CNN使用 卷积核（Filter/Kernel） 在输入数据上滑动，每次只关注局部区域（如3X3或5X5的像素块），减少参数量。
权值共享（Share Weights） ：
- 同一个卷积核在整个输入数据上 共享参数，使得网络能检测相同特征（如边缘、纹理）在不同位置的出现。
- 大大减少训练参数，提高计算效率。
池化（Pooling） ：
- 用于降维，减少计算量并增强特征的平移不变性。
- 常见方法： 最大池化（Max Pooling）、平均池化（Average Pooling）。
平移不变性
- 无论特征出现在图像哪个位置，都能被检测到。

1.3 CNN基本结构

CNN 通常由以下层组成：

层类型	作用
输入层（Input）	接收原始数据（如 224×224×3 的RGB图像）。
卷积层（Conv）	使用多个卷积核提取特征（如边缘、颜色、纹理）。
激活层（ReLU）	引入非线性（如 ReLU、Sigmoid、LeakyReLU），增强模型表达能力。
池化层（Pool）	降维（如 2×2 Max Pooling 使特征图尺寸减半）。
全连接层（FC）	在最后几层使用，用于分类或回归（如输出类别概率）。
输出层（Output）	根据任务输出结果（如分类用 Softmax，回归用线性输出）。

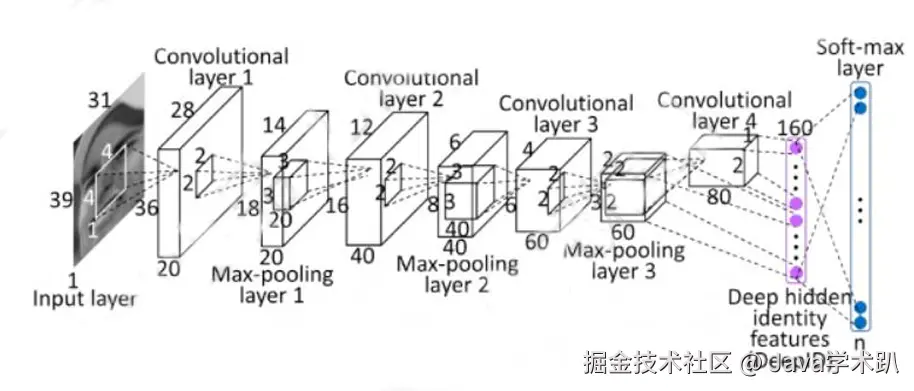

典型CNN 架构示例（如LeNet-5[最早]、AlexNet[深度学习复兴]、ResNet[残差连接]）：

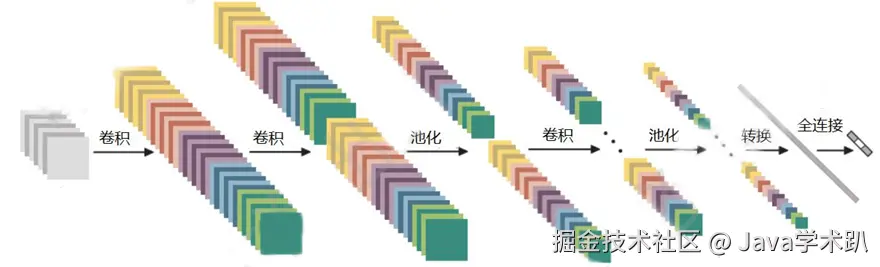

输入[Input] → (卷积层[Conv] → 激活函数[如ReLU] → 池化层[Pooling])×N → 平铺[Flatten] → 全连接层[FC] → 输出[Output](全连接 + softmax激活函数)

1.4 CNN核心操作

使用 卷积核(滤波器) 滑动扫描输入数据（如图像），提取局部特征（如边缘、纹理）。 $输出特征图 = 输入 * 卷积核 + 偏置$

1.5 CNN经典应用

图像分类（Image Classification） ：ResNet、VGC、EfficientNet。
目标检测（Object Detection） ：YOLO、Faster R-CNN。
语义分割（Semantic Segmentation） ：U-Net、DeepLab。
人脸识别（Face Recognition） ：FactNet、ArcFace。
医学影像分析（Medical Imaging） ：检测肿瘤、X光分析。
无人驾驶（unmanned driving） ：道路情况分析。

此外，CNN也适用于：

自然语言处理（NLP） ：文本分类（TextCNN）。
时序数据分析 ： 1D-CNN处理股票预测、语音识别。

第二章：卷积层涉及参数

2.1 核心参数分类

卷积层参数分为 超参数（手动设定） 和 可学习参数（自动优化） 两类：

类型	参数	作用	是否可训练
超参数	卷积核尺寸、步长、填充	控制特征提取方式和输出尺寸	否
可学习参数	卷积核权重、偏置项	自动学习输入数据的特征表示	是

2.2 超参数详解

1. 卷积核尺寸（Kernel Size）

定义：卷积核的宽度和高度（如3X3）.
作用：决定局部感受野大小，影响特征提取的粒度。
- 小尺寸（如1X1）：用于通道混合或降维。
- 中尺寸（3X3）：平衡感受野和计算效率（最常用）。
- 大尺寸（5X5或7X7）：捕捉更大范围的空间特征（深层网络较少用）。
公式：输出尺寸与核尺寸成反比（见下文）。

2. 步长（Stride）

定义：卷积核滑动的步长（如步长=2，每次移动2像素）。
作用：控制输出特征图的分辨率。
- 步长=1 ：输出尺寸最大，保留细节。
- 步长>=2 ：降采样，减少计算量，扩大感受野。
公式：输出尺寸与步长成反比：

$W_{out} = [\frac{W_{in} + 2P-K}{S}] + 1$

其中：
- $W_{in}$ : 输入数宽度。
- $P$ : 填充数。
- $K$ : 卷积核尺寸。
- S ：步长。
注意：
- 在卷积网络中，一般让卷积之后输出尺寸和输入尺寸保持一致，通过 $P$ 来进行控制。
- 如果以上公式不能整除的话：根据不同的框架会采取不同的方案，比如：PyTroch中采取向下取整的机制获取最终的输出尺寸。

3. 填充（Padding）

定义：在输入周围额外添加的像素（通常填充0，0表示无特征，不会对结果造成影响，只是为了占位。）
作用：控制输出尺寸并保留边缘信息。
- Valid（无填充） ：输出尺寸缩小。
- Same（填充至输出尺寸 = 输入尺寸） ：
  $P = [\frac{(K-1)}{2}] (如K=3 ⇒ P=1)$

4. 输出通道数（Filters/Channels）

定义：卷积层生成的独立特征图数量。
作用：每个通道对应一个卷积核，提取不同类型的特征。
- 通道数少（如16）：低级特征（边缘、纹理）。
- 通道数多（如256）：高级语义特征（物体部件）。

2.3 可学习参数详解

1. 卷积核权重（Weights）

形状： $K * K * C_{in} * C_{out}$
- $K * K$ : 卷积核尺寸
- $C_{in}$ : 输入通道数
- $C_{out}$ : 输出通道数
参数量 ：
$参数量 = K^2 * C_{in} * C_{out}$
例如：3*3的卷积核，输入64通道，输出128通道 → 32×64×128=73,72832×64×128=73,728 参数。

2. 偏置项（Bias）

形状： $C_{out} * 1$
作用：为每个输出通道增加偏移量（可选参数）。

2.3 关键参数说明

参数	作用	典型值
卷积核大小	决定感受野大小，影响特征提取粒度	3×3, 5×5
步长（Stride）	控制滑动步长，步长越大输出尺寸越小	1, 2
填充（Padding）	保持输出尺寸与输入一致（如 "same" 填充）	0（不填充）
输出通道数	决定生成多少种不同的特征（每个通道对应一个卷积核）	16, 32, 64

2.4 参数对性能的影响

参数	计算量	内存占用	模型表现
卷积核尺寸↑	平方级增长	显著增加	捕捉更大范围特征，但可能过拟合
步长↑	大幅降低	降低	丢失细节，但加速训练
通道数↑	线性增长	线性增长	增强模型表达能力，可能过拟合

2.5 实际调参策略

轻量化设计 ：使用 1X1 卷积降维（如MobileNet）。
深度网络 ：堆叠小卷积核（如3X3）代替大核，减少参数且增加非线性（VGGNet）。
分辨率保留 ：步长=1+Same填充（用于分割任务，如U-Net）。
动态感受野 ：空洞卷积扩大感受野而不增加参数。

第三章：卷积结果计算公式

3.1 输出特征图尺寸计算公式

输出尺寸由以下公式计算：

H_{out} = [\frac{H_{in}+2P-K}{S}]+1

W_{out} = [\frac{W_{in}+2P-K}{S}]+1

其中：

$H_{in}$ : 输入数据长度。
$W_{in}$ : 输入数据宽度。
$P$ : 边缘填充大小。
$K$ : 卷积核大小。
$S$ : 步长。

3.2 计算示例

示例1：单通道输入，无填充，步长=1

输入（2×2）：
$\begin{bmatrix} 1 & 3 \\ 2 & 4 \end{bmatrix}$
卷积核（2×2）：
$\begin{bmatrix} 0 & 1 \\ 2 & 3 \end{bmatrix}$
输出计算 ：
1. 左上位置：(1×0)+(2×1)+(3×2)+(4×3)=0+2+6+12=20。
2. 由于输入和卷积核均为2×2，输出尺寸为1×1，结果为标量 20。

示例2：多通道输入（RGB图像）

输入：3通道（RGB），每通道3×3
卷积核：2×2×3（深度与输入通道一致）
计算过程 ：
1. 卷积核在三个通道上分别滑动计算，结果相加：最终输出为一个通道的特征图。

Output(i,j,k) = \sum_{c=1}^{3}(Input_c * Kernel_c) + b

第四章：卷积层的原理及计算过程

2.1 核心原理

局部连接 ：每个神经元仅连接输入数据的局部数据（而非全连接）。
参数共享 ：同一个卷积核在整个输入上滑动使用，大幅减少参数量。
平移不变性 ：无论特征出现在输入哪个位置，都能被检测到。

2.2 卷积运算的数学过程

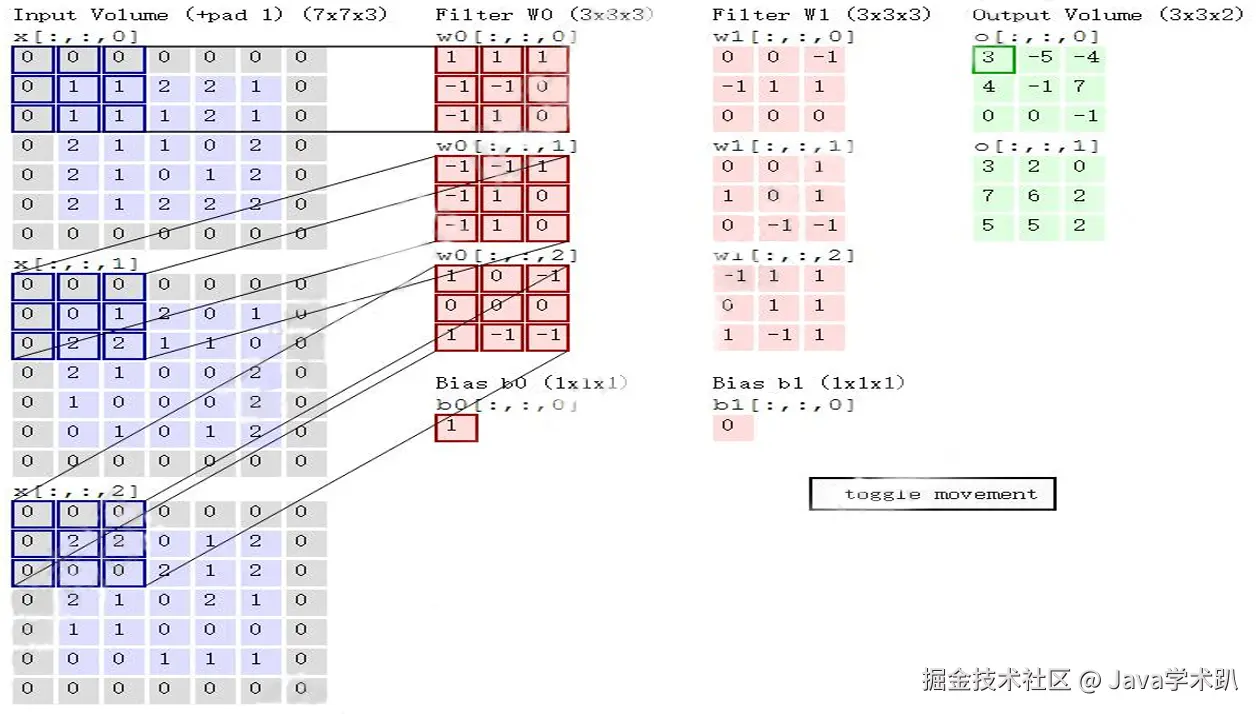

1. 输入与卷积核定义

输入（Input） ：尺寸为 $H_{in} * W_{in} * C_{in}（高 * 宽 * 通道数）$
卷积核（Kernel） ：尺寸为 $K * K * C_{in} * C_{out} (高 * 宽 * 输入通道数 * 输出通道数[卷积核个数])$

注意：卷积核的通道数必须和输入的数据通道数一致，也就是输入通道数，卷积核的个数可以自定义。

2. 单次卷积计算

对输入的第c一个通道（ $1 <= c <= C_{in}$ ），卷积核在位置 $(i,j)$ 处的计算为：

Output(i,j,k) = \sum_{m=0}^{K-1}\sum_{n=0}^{K-1}\sum_{c=0}^{C_{m}}Input(i+m,j+n,c) · Kernel(m,n,c,k) + b_{k}

其中：

$K$ ：卷积核大小（如3X3）。
$b_{k}$ : 第 $k$ 个输出通道的偏置项。

第五章：卷积层参数共享

5.1 定义与原理

参数共享是指在整个输入数据的不同位置上，重复使用同一卷积核的权重。

核心思想 ：无论目标特征（如边缘、纹理）出现在图像的哪个位置，都使用相同的卷积核来检测它。
类比：相当于用一个“模板”在图像上滑动，检查每个位置是否存在该模板对应的特征。

总结：参数共享是CNN高效性的核心设计，它通过复用卷积核权重显著降低模型复杂度，同时赋予模型平移不变性，这种机制使得CNN能够以少量参数处大规模图像数据，成为计算机视觉任务的基石。

5.2 核心优势

优势	说明
减少参数量	全连接层的参数量随输入尺寸平方增长，而卷积层仅与卷积核尺寸相关（见下表对比）。
平移不变性	同一特征在不同位置被同一卷积核检测，模型对位置变化更鲁棒（如猫在左/右侧都能识别）。
计算高效	共享参数减少计算量，适合处理高分辨率图像。

5.2 与全连接层的对比

假设输入为 224×224×32 的图像，输出维度为 64：

全连接层参数量：
$(224×224×3)×64=9,633, ⁣792$
卷积层参数量（3×3卷积核）：
$(3×3×3)×64=1, ⁣728$

对比结果：卷积层参数量仅为全连接的约 0.018%。

5.3 实际示例

边缘检测 ：一个水平梯度卷积核 $\begin{bmatrix} -1 & 0 & 1 \\ -2 & 0 & 2 \\ -1 & 0 & 1 \end{bmatrix}$ 在整个图像上滑动，检测所有位置的垂直边缘。
特征泛化 ：无论边缘出现在左上角或右下角，同一卷积核均能检测，无需为买个位置学习独立参数。

5.4 参数共享的扩展理解

平移等边性（Translation Equivariance） ：输入平移 → 输出也相应平移。如，图像中的猫向右移10像素，特征图中的相应也右移10像素。
层次结构弥补感受野 ：深层卷积层通过堆叠小卷积核（如3X3），以少量参数捕获更大的感受野（类似5X5或7X7的效果）。

第六章：卷积层边界填充

6.1 填充的目的

边界填充通过在输入数据的周围添加额外的像素（通常为0），解决以下问题：

边界信息丢失 ：卷积核在图像边缘无法覆盖整个区域，导致边缘特征提取不充分。
输出尺寸缩小 ：无填充时，输出尺寸会随着卷积层数增加而快速减小（尤其深层网络）。
保持空间分辨率 ：填充后输出尺寸与输入一致，适合需要高分辨率输出的任务（如图像分割）。

6.2 填充类型

常见的填充模式有两种：

填充模式	公式与行为	输出尺寸示例（输入=5×5，核=3×3，步长=1）
Valid（无填充）	不添加任何像素，输出尺寸自然缩小。	输出尺寸=3×3
Same（等尺寸填充）	填充使得输出尺寸与输入尺寸相同。	输出尺寸=5×5

6.3 填充公式

输出尺寸由以下公式计算：

输出宽度 = [\frac{W_{in}+2P-K}{S}]+1

Vaild填充

填充量：P=0，自然缩小，由公式直接计算。
Same 填充
- 目标： $输出尺寸 W_{out} = W_{in}$
- 填充量计算 ：

  通过公式反推P：
  $P=[\frac{(W_{in}-1)*S-W_{in}+K}{2}]$
  当 S = 1 时，简化为：
  $P=[\frac{K-1}{2}]$
  例如： $K=3⇒P=1, 𝐾=5⇒𝑃=2$

6.4 具体示例

示例1：Valid填充

输入尺寸：5×5
卷积核：3×3，步长=1
输出尺寸：
$W_{out}=[\frac{5+0-3}{1}] + 1 = 3$
输出为 3x3.

示例2：Same填充

输入尺寸：5×5
卷积核：3×3，步长=1
填充量计算：
$P=[\frac{3-1}{2}]=1$
输出尺寸：
$W_{out}=[\frac{5+2*1-3}{1}]+1=5$
输出仍为5X5。

6.5 不同填充策略对比

场景	Valid填充	Same填充
目标	减少计算量，允许输出尺寸缩小	保持分辨率，避免信息丢失
适用任务	分类任务（最终需要全局特征）	分割、检测（需空间精度）
参数量影响	无	无（填充的0不参与参数更新）

第七章：卷积层实际应用

7.1 卷积层在实际领域的应用

1. 图像分类（Image Classification）

任务：识别图像中的物体类别（如猫、狗、汽车）。
应用：经典模型如 AlexNet、VGGNet、ResNet。
卷积层作用 ：
- 浅层卷积：提取边缘、颜色、纹理等低级特征。
- 深层卷积：组合低级特征，检测物体部件（如车轮、眼睛）。
案例：ImageNet 竞赛中，ResNet-50 使用堆叠的 3×3 卷积层，实现 76% 的 Top-1 准确率。

2. 目标检测（Object Detection）

任务：定位图像中多个物体并分类（如 YOLO、Faster R-CNN）。
卷积层作用 ：
- 骨干网络（Backbone）：提取多尺度特征（如 ResNet、MobileNet）。
- 特征金字塔（FPN）：融合不同层级的特征，提升小物体检测能力。
案例：YOLOv5 使用 CSPDarknet 骨干网络，通过跨阶段卷积减少计算量，实现实时检测。

3. 语义分割（Semantic Segmentation）

任务：为图像每个像素分配类别标签（如区分道路、行人、车辆）。
卷积层变体 ：
- 空洞卷积（Dilated Conv）：扩大感受野，避免降采样丢失细节（如 DeepLab）。
- 转置卷积（Transposed Conv）：上采样恢复分辨率（如 U-Net 的解码器）。
案例：U-Net 的对称编码器-解码器结构，通过跳跃连接保留细节，广泛用于医学图像分割。

4. 音频处理（Audio Processing）

任务：语音识别、音乐生成。
卷积层作用 ：
- 2D 卷积：处理音频的时频图（如梅尔频谱）。
- 1D 卷积：直接处理波形信号，提取时序特征。
案例：WaveNet 使用空洞卷积生成高质量语音，模拟人类发声。

5. 视频分析（Video Analysis）

任务：行为识别、视频摘要。
卷积层变体 ：
- 3D 卷积：同时处理时空维度（如 C3D 网络）。
- 时序分离：2D 卷积处理空间 + 1D 卷积处理时间（如 I3D 网络）。

6. 医疗影像（Medical Imaging）

任务：肿瘤检测、器官分割。
卷积层作用 ：
- 小样本学习：通过预训练卷积层迁移特征（如 CheXNet 检测肺炎）。
- 高分辨率保持：U-Net 的 Same 填充 + 跳跃连接，精确标注病变区域。

7.2 卷积层在经典模型中的应用

模型	核心卷积设计	应用场景
ResNet	残差连接 + 3×3 卷积堆叠	图像分类、目标检测
EfficientNet	复合缩放（深度/宽度/分辨率） + MBConv	移动端高效推理
ViT（Vision Transformer）	卷积嵌入层（替代图像分块）	图像分类（结合Transformer）
Mask R-CNN	ROI Align + 卷积掩模分支	实例分割

第八章：池化层原理

8.1 核心目的

池化层（Pooling Layer）: 的主要作用是降维和特征不变性增强，通过减少特征图的空间尺寸，实现以下目标：

降低计算复杂度 ：减少后续层的参数和计算量。
扩大感受野 ：使深层网络能够捕获更广域的上下文信息。
增强平移\旋转不变性 ：对输入的小范围变化不敏感，提升模型鲁棒性。

池化层通过局部区域的极值或平均操作，实现了特征降维、计算优化和模型鲁棒性提升。

8.2 池化的类型

(1) 最大池化（Max Pooling）

操作：在滑动窗口内取最大值。
公式：对输入区域 𝑅 中的元素，输出为：
$\text{输出} = \max\limits_{i,j \in \mathbb{R}} x_{i,j}$
特点：保留最显著特征（如边缘、纹理），适用于多数CV任务。

(2) 平均池化（Average Pooling）

操作：在滑动窗口内取平均值。
公式：
$\text{输出} = \frac{1}{|R|} \sum\limits_{i,j \in R} x_{i,j}$

(3) 示例

输入矩阵（4×4）：
$\begin{bmatrix} 1 & 2 & 3 & 4 \\ 5 & 6 & 7 & 8 \\ 9 & 10 & 11 & 12 \\ 13 & 14 & 15 & 16 \end{bmatrix}$
池化窗口（2×2，步长=2）：
- 最大池化输出（找出最大）（2×2）：
  $\begin{bmatrix} 6 & 8 \\ 14 & 16 \end{bmatrix}$
- 平均池化输出（计算平均值）（2×2）：
  $\begin{bmatrix} 3.5 & 5.5 \\ 11.5 & 13,5 \end{bmatrix}$

8.3 池化层的特征

特性	说明
无参数	池化操作是固定的，无需学习权重（与卷积层不同）。
局部连接	仅对窗口内元素操作，类似卷积的局部感受野。
反向传播机制	- 最大池化：梯度仅传递到前向传播中最大值的位置。- 平均池化：梯度均分到窗口内所有位置。

8.4 池化层的实际应用

(1) 降维与计算优化

假设输入为224×224×64的特征图，经过 2×2 最大池化（步长=2）后：
- 输出尺寸：112×112×64112×112×64，数据量减少 75%。
- 后续卷积层的计算量降低为原来的 25%。

(2) 平移不变性

示例：图像中的猫轻微平移后，池化层仍能提取相同特征（如猫眼的最大响应值不变）。

(3) 扩大感受野扩展

池化层堆叠后，深层网络的感受野指数级增长：
- 输入图像 → 卷积层（3×3）→ 池化层（2×2）→ 下一层卷积（3×3）
- 最终感受野：3+(2×3)=9×93+(2×3)=9×9。

8.5 池化层的局限性

信息丢失：丢弃非极值区域细节，可能影响精确定位（如物体边缘模糊）。
固定模式：无参数学习，可能无法自适应数据分布。
替代方案兴起：在部分任务中，步长卷积或空洞卷积表现更优。

8.6 池化层的替代方案

方法	原理	适用场景
步长卷积（Strided Conv）	使用步长 >1 的卷积直接降维，替代池化。	需要保留更多位置信息的任务（如分割）
空洞卷积（Dilated Conv）	通过间隔采样扩大感受野，避免降采样。	语义分割（如 DeepLab）
空间金字塔池化（SPP）	多尺度池化融合不同分辨率特征。	目标检测（如 Faster R-CNN）

第九章：多层卷积的作用

多层卷积通过堆叠多个卷积层，逐步提取和组合特征，实现从局部到全局的语义抽象。其核心价值体现在以下方面：

作用	原理说明	实际意义
局部特征逐级提取	浅层卷积捕捉低级特征（边缘、纹理），深层卷积组合低级特征为高级语义（物体部件、整体结构）。	模拟人类视觉系统的层次化处理机制。
感受野指数级扩大	每层卷积通过叠加扩大感受野。例如：3层3×3卷积等效于1层7×7卷积的感受野，但参数更少。	深层网络可捕获更大范围的上下文信息，提升分类、检测等任务的准确性。
非线性表达能力增强	每层卷积后接激活函数（如ReLU），多层堆叠后整体非线性拟合能力显著提升。	解决复杂数据分布的建模问题（如细粒度分类）。
参数效率优化	多层小卷积核（如3×3）替代单层大卷积核（如7×7），减少参数量同时增加网络深度。	在保持性能的同时降低过拟合风险（经典案例：VGGNet）。
跨层特征融合	残差连接（ResNet）、密集连接（DenseNet）等结构实现跨层特征复用。	缓解梯度消失问题，提升训练效率和模型泛化能力。

层级对应的特征

网络深度	特征类型	可视化示例	任务关联性
浅层（1~3层）	边缘、颜色、纹理	梯度方向、斑点、条纹	通用特征，适用于预训练迁移学习
中层（4~6层）	物体部件（车轮、眼睛、门窗）	圆形、矩形、组合形状	细粒度分类、目标检测的关键层级
深层（7+层）	整体结构（车辆、人脸、建筑）	复杂对象轮廓、场景布局	图像分类、语义分割的语义理解核心

第十章：传统神经网络(ANN)和卷积神经网络(CNN)的区别

对比维度	传统神经网络（ANN/MLP）	卷积神经网络（CNN）
输入数据	要求数据是一维向量（需平展，如 [784] 的MNIST）	直接处理多维网格数据（如图像[H,W,C]、音频[T、F]）
连接方式	全连接（每个神经元连接所有输入）	局部连接（卷积核只扫描局部区域）
参数共享	无共享，每个连接有独立权重	权值共享（同一个卷积核在不同位置复用）
空间信息处理	忽略数据的空间结构（展平后丢失位置信息）	保留空间关系（通过滑动窗口提取局部特征）
参数量	巨大（易过拟合，如 1000X1000图像需要） 10^6 权重	较少（因权值共享和局部连接，如3x3卷积核只需要9个权重）
典型案例	简单分类/回归（如房价预测、手写数据识别）	图像/视频处理（分类、检测、分割）、时序数据（1D-CNN）
特征提取	需手动设计特征或依赖全连接层学习	自动学习层次化特征（边缘 → 纹理 → 物体部件）
计算效率	低（高维数据计算成本高）	高（卷积操作可并行优化）
平移不变性	无（输入变化导致输出剧烈变化）	有
代表模型	多层感知机（MLP）	LeNet、AlexNet、ResNet、YOLO

参数共享 ：减少计算量，防止过拟合。
自动特征提取 ：无需手动设计特征。
平移不变性 ：不论特征出现在图片哪个位置都是一样的。
