1.算法仿真效果
本文是之前写的文章
《基于FPGA的2FSK+帧同步系统verilog开发,包含testbench,高斯信道,误码统计,可设置SNR》
的硬件测试版本。
在系统在仿真版本基础上增加了ila在线数据采集模块，vio在线SNR设置模块，数据源模块。
硬件ila测试结果如下：（完整代码运行后无水印）：

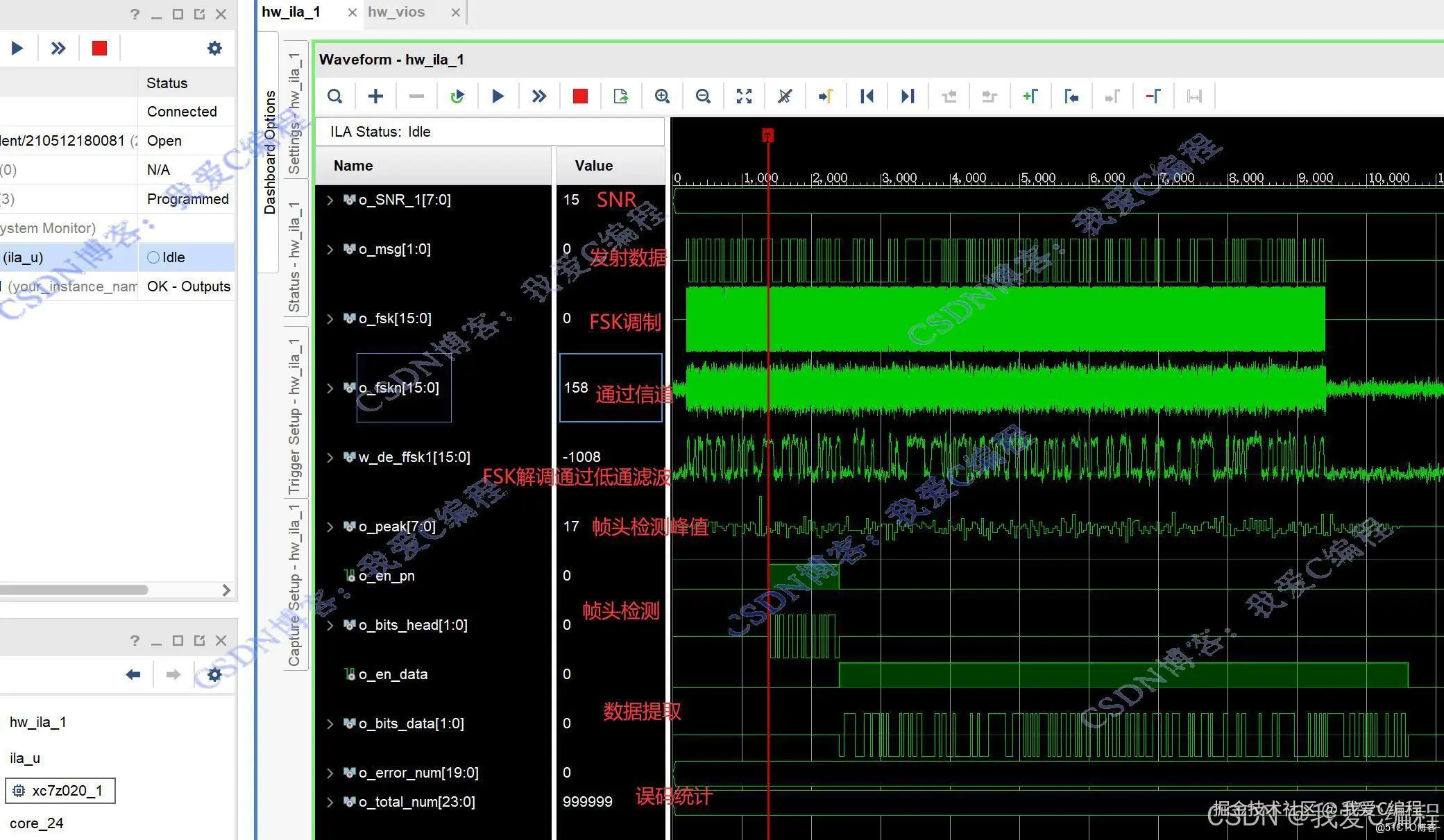

vio设置SNR=15db
vio设置SNR=10db

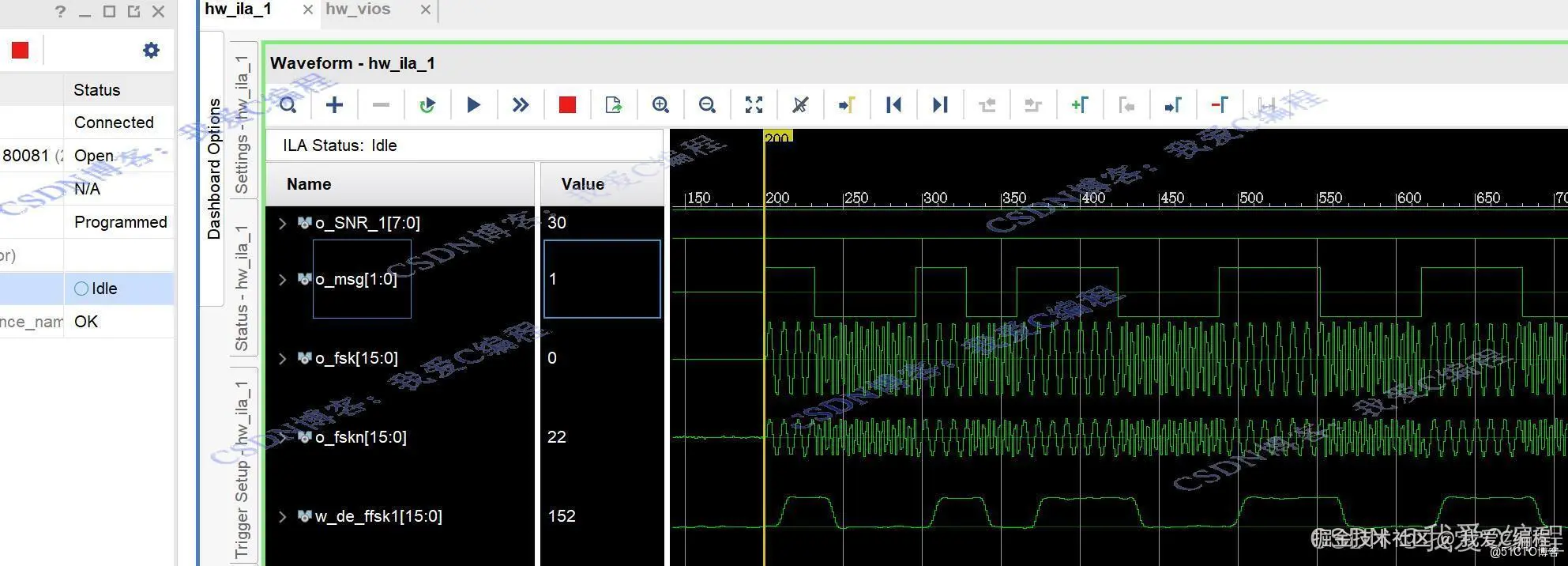

局部放大看FSK调制解调过程
硬件测试操作步骤可参考程序配套的操作视频。
2.算法涉及理论知识概要
频移键控是利用载波的频率变化来传递数字信息。数字频率调制是数据通信中使用较 早的一种通信方式，由于这种调制解调方式容易实现，抗噪声和抗衰减性能较强，因此在 中低速数字通信系统中得到了较为广泛的应用。
2.1 FSK调制解调
在二进制频移键控中，幅度恒定不变的载波信号的频率随着输入码流的变化而切换（称为高音和低音，代表二进制的1 和0）。产生FSK 信号最简单的方法是根据输入的数据比特是0还是1，在两个独立的振荡器中切换。采用这种方法产生的波形在切换的时刻相位是不连续的，因此这种FSK 信号称为不连续FSK 信号。
由于相位的不连续会造频谱扩展，这种FSK 的调制方式在传统的通信设备中采用较多。随着数字处理技术的不断发展，越来越多地采用连继相位FSK调制技术。目前较常用产生FSK 信号的方法是，首先产生FSK 基带信号，利用基带信号对单一载波振荡器进行频率调制。相位连续的FSK信号的功率谱密度函数最终按照频率偏移的负四次幂衰落。如果相位不连续，功率谱密度函数按照频率偏移的负二次幂衰落。
2-FSK功率谱密度的特点如下：
(1) 2FSK信号的功率谱由连续谱和离散谱两部分构成,离散谱出现在f1和f2位置；
(2) 功率谱密度中的连续谱部分一般出现双峰。若两个载频之差|f1 -f2|≤fs，则出现单峰。
PSK:在相移键控中，载波相位受数字基带信号的控制，如在二进制基带信号中为0时，载波相位为0或π，为1时载波相位为π或0。载波相位和基带信号有一一对应的关系，从而达到调制的目的。在二进制频移键控（2FSK）中，当传送“1”码时对应于载波频率，传送“0”码时对应于载波频率。2FSK信号波形可看作两个2ASK信号波形的合成，下图是相位连续的2FSK信号波形。
FSK信号的解调也有非相干和相干两种，FSK信号可以看作是用两个频率源交替传输得到的，所以FSK的接收机由两个并联的ASK接收机组成。
FSK:频移键控是利用两个不同频率f1和f2的振荡源来代表信号1和0，用数字信号的1和0去控制两个独立的振荡源交替输出。对二进制的频移键控调制方式，其有效带宽为B=2xF+2Fb,xF是二进制基带信号的带宽也是FSK信号的最大频偏，由于数字信号的带宽即Fb值大，所以二进制频移键控的信号带宽B较大，频带利用率小。
FSK功率谱密度的特点如下：
(1) 2FSK信号的功率谱由连续谱和离散谱两部分构成,离散谱出现在f1和f2位置；
(2) 功率谱密度中的连续谱部分一般出现双峰。若两个载频之差|f1 -f2|≤fs，则出现单峰。
2.2 帧同步
在数字通信中，信息通常是以帧为单位进行组织和传输的。帧同步的目的是确定每一帧的起始位置，以便接收端能够正确地解调出每帧中的数据。
设发送的帧结构为：帧同步码 + 信息码元序列 。帧同步码是具有特定规律的码序列，用于接收端识别帧的起始。

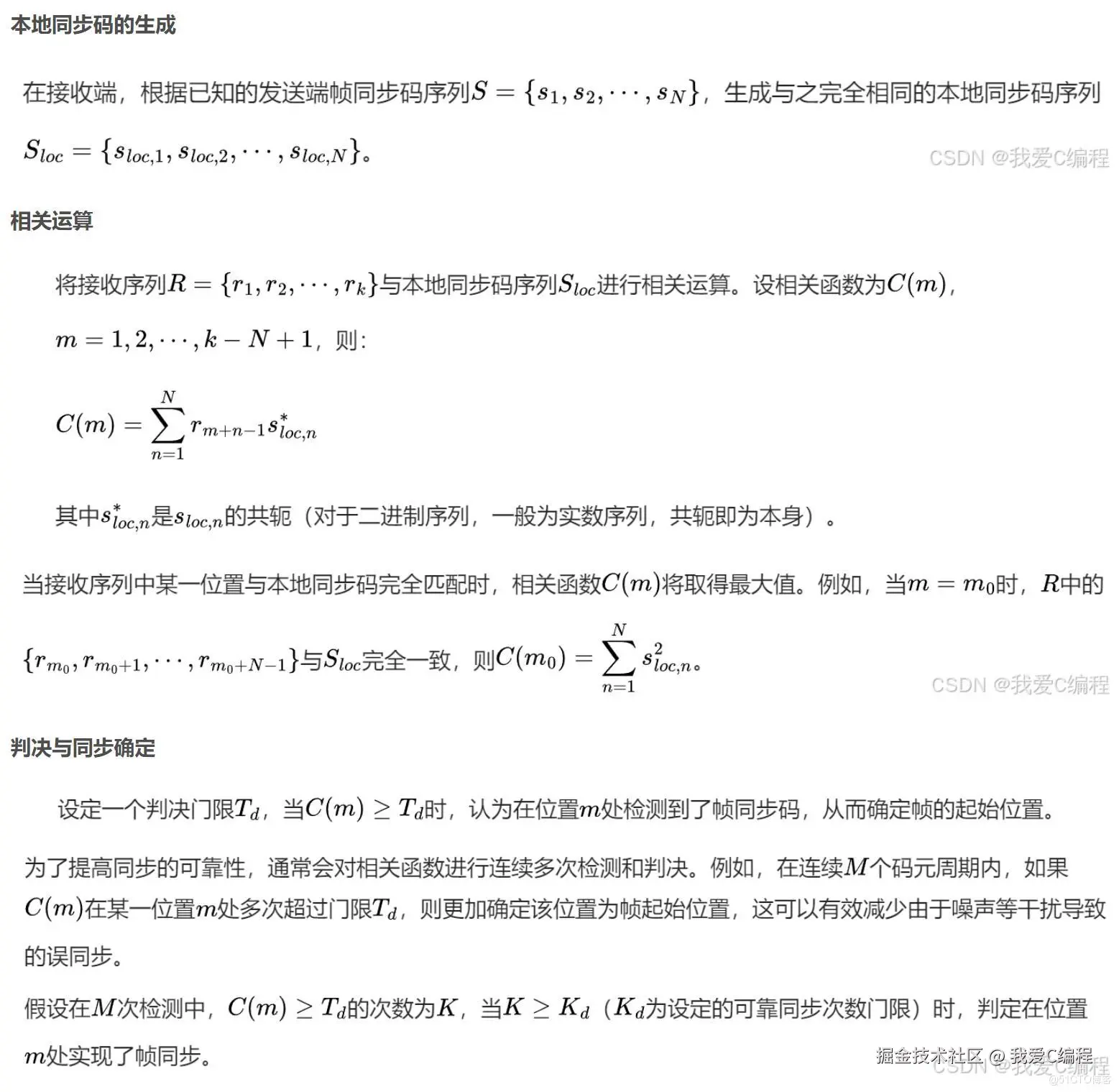

帧同步的过程就是在接收序列中寻找与帧同步码匹配的位置，一旦找到匹配位置，就确定了帧的起始位置，后续的码元就可以按照帧结构进行正确的划分和处理。
3.Verilog核心程序 `wire [1:0]o_msg;
//产生模拟测试数据
signal signal_u(
.i_clk (i_clk),
.i_rst (~i_rst),
.o_bits(o_msg)
);
//设置SNR
wire signed[7:0]o_SNR;
vio_0 your_instance_name (
.clk(i_clk), // input wire clk
.probe_out0(o_SNR) // output wire [7 : 0] probe_out0
);
wire signed[15:0]o_carrier1;
wire signed[15:0]o_carrier2;
wire signed[15:0]o_fsk;
wire signed[15:0]o_fskn;
wire signed[31:0]o_de_ffsk1;
wire signed o_bits;
wire signed[31:0]o_error_num;
wire signed[31:0]o_total_num;
wire [1:0]o_rec2;
wire [1:0]o_bits_data;
wire [1:0]o_bits_head;
wire [7:0]o_peak;
wire o_en_data;
wire o_en_pn;
wire o_frame_start;
//FSK调制解调系统
FSK uut(
.i_clk(i_clk),
.i_rst(~i_rst),
.i_bits(o_msg),
.i_SNR(o_SNR),
.o_carrier1(o_carrier1),
.o_carrier2(o_carrier2),
.o_fsk(o_fsk),
.o_fskn(o_fskn),
.o_de_ffsk1(o_de_ffsk1),
.o_bits(o_bits),
.o_bits_data (o_bits_data),
.o_bits_head (o_bits_head),
.o_peak (o_peak),
.o_en_data (o_en_data),
.o_en_pn (o_en_pn),
.o_frame_start (o_frame_start),
.o_error_num (o_error_num),
.o_total_num (o_total_num),
.o_rec2 (o_rec2)
);
wire signed[15:0]w_de_ffsk1=o_de_ffsk1[25:10];
wire errflag = o_bits^{~o_rec2[1]};
//ila篇内测试分析模块
ila_0 ila_u (
.clk(i_clk), // input wire clk
.probe0({
o_msg,o_SNR,//9
o_bits_data,o_bits_head,o_peak,o_en_data,o_en_pn,//6
o_fsk, o_fskn,w_de_ffsk1,//48
o_error_num[19:0],o_total_num[23:0]//44
})
);
endmodule
