大家好，我是前端西瓜哥。
之前我们实现了三点求圆的算法，这次我们加一点强度，实现 三点求圆弧 算法。

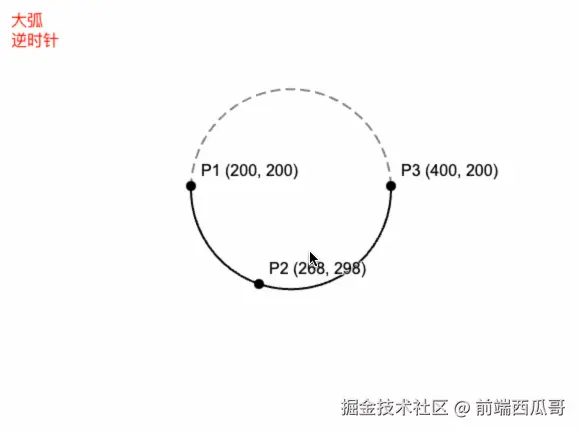

示例演示
实现思路
圆弧的话，有 3 种表达。
已知圆弧的起点（p1）和终点（p3）了，所以我选择用第二种表达方式：起点、终点、半径、优弧、方向。
我们需要求得以下参数：
-
start：起点位置；
-
end：终点位置；
-
radius：半径；
-
largeArc：是否为优弧（更长的那条弧）；
-
sweep：是否是正方形（顺时针）。
起点和终点我们规定点 p1 和 p3。
首先是 求圆心和半径，这个我们之前已经实现过了，调用 getCircleWith3Pt 方法，拿到圆心和半径。

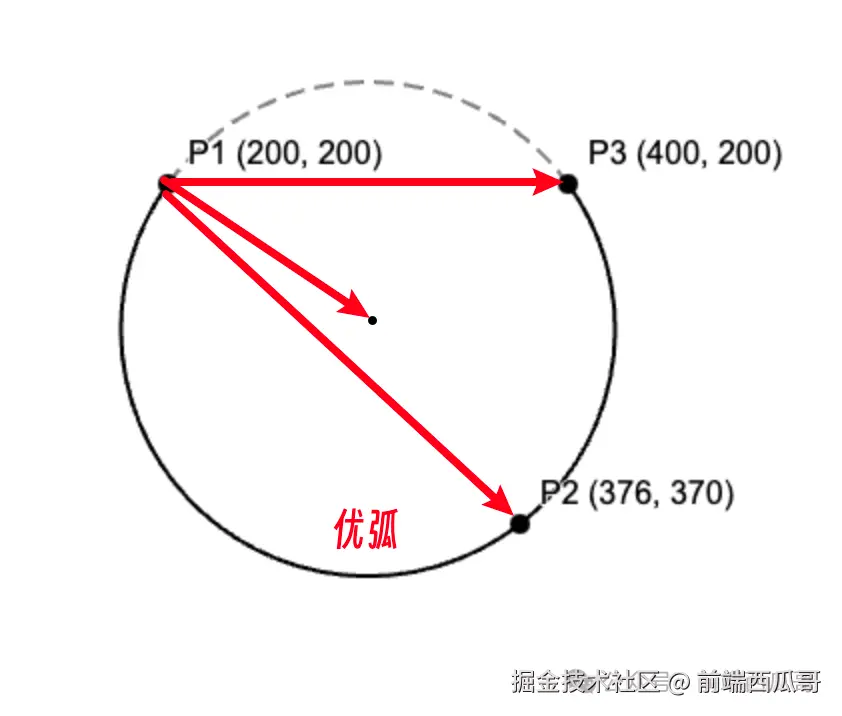

判断是否为优弧
然后判断我们要求的圆弧是否为优弧（更长的那一段弧）。
判断方法为 p2 和圆心是否在 p1p3 连成向量的同一方向上，说到方向，很容易就想到叉积。
如果 p1p3 分别和 p1-center、p1p2 的叉积的值的正负相同，说明是优弧。
const largeArc = crossProduct(p1, p3, center) * crossProduct(p1, p3, p2) > 0;
/** p1p2 和 p1p3 的叉积 */
const crossProduct = (p1: Point, p2: Point, p3: Point) => {
const vec1 = { x: p2.x - p1.x, y: p2.y - p1.y };
const vec2 = { x: p3.x - p1.x, y: p3.y - p1.y };
return vec1.x * vec2.y - vec1.y * vec2.x;
};
不用考虑叉积为 0 的场景，因为 3 个点不可能在一条线上，这样是无法构成圆的。
判断顺逆时针
我们假设 p1 到 p3 的弧是顺时针的，那么此时 p2 应该位于 p1 和 p3 之间。如果不在，说明是逆时针。
这里我们需要一个判断从向量 A 到向量 B 顺时针扫过角度的方法，这个我之前的文章讲过。不过那个算法给定的范围是 -180 度到 180 度，这里我需要调整到 0 到 360 度。
实现如下。
/** 向量 a 到 b 的扫过的顺时针角度 */
const getSweepAngle = (a: Point, b: Point, anticlockwise?: boolean) => {
// 点乘求夹角
const dot = a.x * b.x + a.y * b.y;
const d = Math.sqrt(a.x * a.x + a.y * a.y) * Math.sqrt(b.x * b.x + b.y * b.y);
let cosTheta = dot / d;
if (cosTheta > 1) {
cosTheta = 1;
} elseif (cosTheta < -1) {
cosTheta = -1;
}
let theta = Math.acos(cosTheta);
const cross = a.x * b.y - a.y * b.x;
const reverse = anticlockwise ? cross > 0 : cross < 0;
if (reverse) {
theta = Math.PI * 2 - theta;
}
return theta;
};
则该圆弧的顺逆时针为：
// p2 是否在 p1 和 p3 的顺时针方向形成的圆弧上
const sweep = getSweepAngle(vec1, vec2) < getSweepAngle(vec1, vec3);
至此，圆弧计算完毕。
完整代码
interface Point {
x: number;
y: number;
}
interface Arc {
start: Point; // 起点
end: Point; // 终点
radius: number; // 半径
largeArc: boolean; // 是否大弧
sweep: boolean; // 是否顺时针
}
/** 通过三点确定一个圆弧 */
exportconst getArcWith3Pt = (p1: Point, p2: Point, p3: Point): Arc | null => {
const circle = getCircleWith3Pt(p1, p2, p3);
if (!circle) returnnull;
const { center, radius } = circle;
// p2 和 center 是否在 p1->p3 向量的同一侧
const largeArc = crossProduct(p1, p3, center) * crossProduct(p1, p3, p2) > 0;
const vec1 = { x: p1.x - center.x, y: p1.y - center.y };
const vec2 = { x: p2.x - center.x, y: p2.y - center.y };
const vec3 = { x: p3.x - center.x, y: p3.y - center.y };
// p2 是否在 p1 和 p3 的顺时针方向形成的圆弧上
const sweep = getSweepAngle(vec1, vec2) < getSweepAngle(vec1, vec3);
return { start: p1, end: p3, radius, largeArc, sweep };
};
/** p1p2 和 p1p3 的叉积 */
const crossProduct = (p1: Point, p2: Point, p3: Point) => {
const vec1 = { x: p2.x - p1.x, y: p2.y - p1.y };
const vec2 = { x: p3.x - p1.x, y: p3.y - p1.y };
return vec1.x * vec2.y - vec1.y * vec2.x;
};
/** 向量 a 到 b 的扫过的顺时针角度 */
const getSweepAngle = (a: Point, b: Point, anticlockwise?: boolean) => {
// 点乘求夹角
const dot = a.x * b.x + a.y * b.y;
const d = Math.sqrt(a.x * a.x + a.y * a.y) * Math.sqrt(b.x * b.x + b.y * b.y);
let cosTheta = dot / d;
if (cosTheta > 1) {
cosTheta = 1;
} elseif (cosTheta < -1) {
cosTheta = -1;
}
let theta = Math.acos(cosTheta);
const cross = a.x * b.y - a.y * b.x;
const reverse = anticlockwise ? cross > 0 : cross < 0;
if (reverse) {
theta = Math.PI * 2 - theta;
}
return theta;
};
结尾
我是前端西瓜哥，关注我，学习更多平面几何知识。
