深入解析MySQL日志模块 - Binlog（二进制日志）数据库世界的"黑匣子" 在MySQL数据库系统中，Binlog

相信大家学习过MySQL都会了解MySQL的三大日志模块，本文将深入解析MySQL Binlog：架构、原理与应用实践。

前言

数据库世界的"黑匣子"

在MySQL数据库系统中，Binlog（Binary Log）如同飞机的黑匣子，默默记录着所有关键操作。这个看似简单的二进制日志文件，却是实现数据复制、灾难恢复、审计追溯等核心功能的基石。本文将深入剖析Binlog的设计原理、实现细节及其在现代数据架构中的关键作用，揭开这个数据库核心组件的神秘面纱。

第一章：Binlog全景认知

1.1 什么是Binlog？

简单说，Binlog是MySQL Server层维护的逻辑日志，以二进制形式记录所有对数据库的变更操作（DDL/DML/DCL），但不会记录SELECT等不修改数据的查询操作。而且Binlog日志有几个关键特征： 顺序写入： 追加写入模式保证高性能。 逻辑记录： 和直接记录数据快照不同，它是记录操作逻辑而非物理页变化。 事务无关： 记录顺序按提交时间排序。

1.2 核心价值

应用场景	技术实现	业务价值
主从复制	异步日志传输	集群高可用、读写分离
数据恢复	时间点恢复(PITR)	容灾保障
数据审计	日志解析分析	安全规范检查
数据同步	Canal/Flink等中间件消费	实时数仓
数据回滚	逆向日志解析	数据修复

第二章：Binlog实现原理深度剖析

2.1 日志记录格式演进

上面我们说到，Binlog 记录的是操作逻辑，实际上，基于MySQL的各个版本，记录的日志格式也是按照Statement-Based、Row-Based、Mixed顺序演进。下面我们细说这些日志格式

2.1.1 Statement-Based Replication (SBR)

// Statement-Based格式示例
# at 219
#230606 10:00:00 server id 1  end_log_pos 322 CRC32 0x3a0b2d1f
Query   thread_id=4    exec_time=0    error_code=0
use `test`/*!*/;
UPDATE users SET last_login=NOW() WHERE id=100;

可以看到，Statement-Based格式记录的是原始SQL语句，比起修改整个大表的上百万，上千万的数据量，单个SQL的存储开销是最小的。所以Statement-Based格式保存优点包括日志体积小，可读性强，数据库执行开销低。但是有一个非确定性函数问题（NOW(), RAND()等），他无法保存当前非确定函数的结果，数据恢复获取主从同步时，会再次执行非确定性函数，批量修改时也以为着锁粒度更大。

2.1.2 Row-Based Replication (RBR)

// Row-Based格式示例
# at 763
#230606 10:01:00 server id 1  end_log_pos 845 CRC32 0x4e1a2b3c
Table_map: `test`.`users` mapped to number 15
# at 845
#230606 10:01:00 server id 1  end_log_pos 905 CRC32 0x1f3e5d7a
Update_rows: table id 15 flags: STMT_END_F
BINLOG '
BASE64_ENCODED_BINARY_DATA
'/*!*/;
### 解码后内容 ###
UPDATE `test`.`users`
WHERE
  @1=100 /* INT meta=0 nullable=0 is_null=0 */
  @2='张三' /* STRING meta=65000 nullable=1 is_null=0 */ // 这里保存记录前镜像
SET
  @2='李四' // 记录后镜像

Row-Based格式记录的时行数据变更前后的完整值，这样解决了上面Statement-Based格式非确定性函数问题，保证主从复制和储过程/触发器的完整的数据一致性，因为保存的是数据行的前后记录，锁维度降低，所以减少了锁竞争。但是这种格式也有不足之处，比如日志体积就比Statement-Based格式大的多，批量更新操作性能也下降明显，阅读时需要用mysqlbinlog解析，可读性差。我认为Row-Based就是为了解决非确定性函数演化出来的格式。所以这种格式在处理金融交易方面的业务是比较适合的。

2.1.3 Mixed-Based Replication (MBR)

存储方式‌： 混合模式，默认使用STATEMENT，非确定性操作自动切换为ROW

默认使用STATEMENT，非确定性操作自动切换为ROW，非确定操作包括哪些？下面给出触发切换的SQL特征：

UPDATE ... RAND()
涉及AUTO_INCREMENT的INSERT
使用临时表的存储过程

所以这种存储格式介于Statement-Based和Row-Based格式之间的权衡方案，源码中遇到有非确定操作的SQL时自动触发转换。所以这种模式存储开销，占用体积都是介于两者之间的，适用于大多数业务场景。

2.1.4 高级格式特性

二进制编码优化

// 行事件（MySQL二进制日志（Binlog）中ROW格式下记录数据变更的核心事件类型，它直接存储表中行级别的数据变更内容）中的字段编码
struct Field_metadata {
    uint type;      // 字段类型
    uint length;    // 长度元数据
    bool nullable;  // 是否可为NULL
    // ... 其他元数据
};

// 实际值使用紧凑格式存储
union {
    int32_t  int_val;
    char     str_val[0];  // 变长字段
    // ... 其他类型
} field_value;

紧凑二进制编码通过精细的类型优化和紧凑的存储布局，显著提升了Binlog的效率和可靠性。

校验和机制

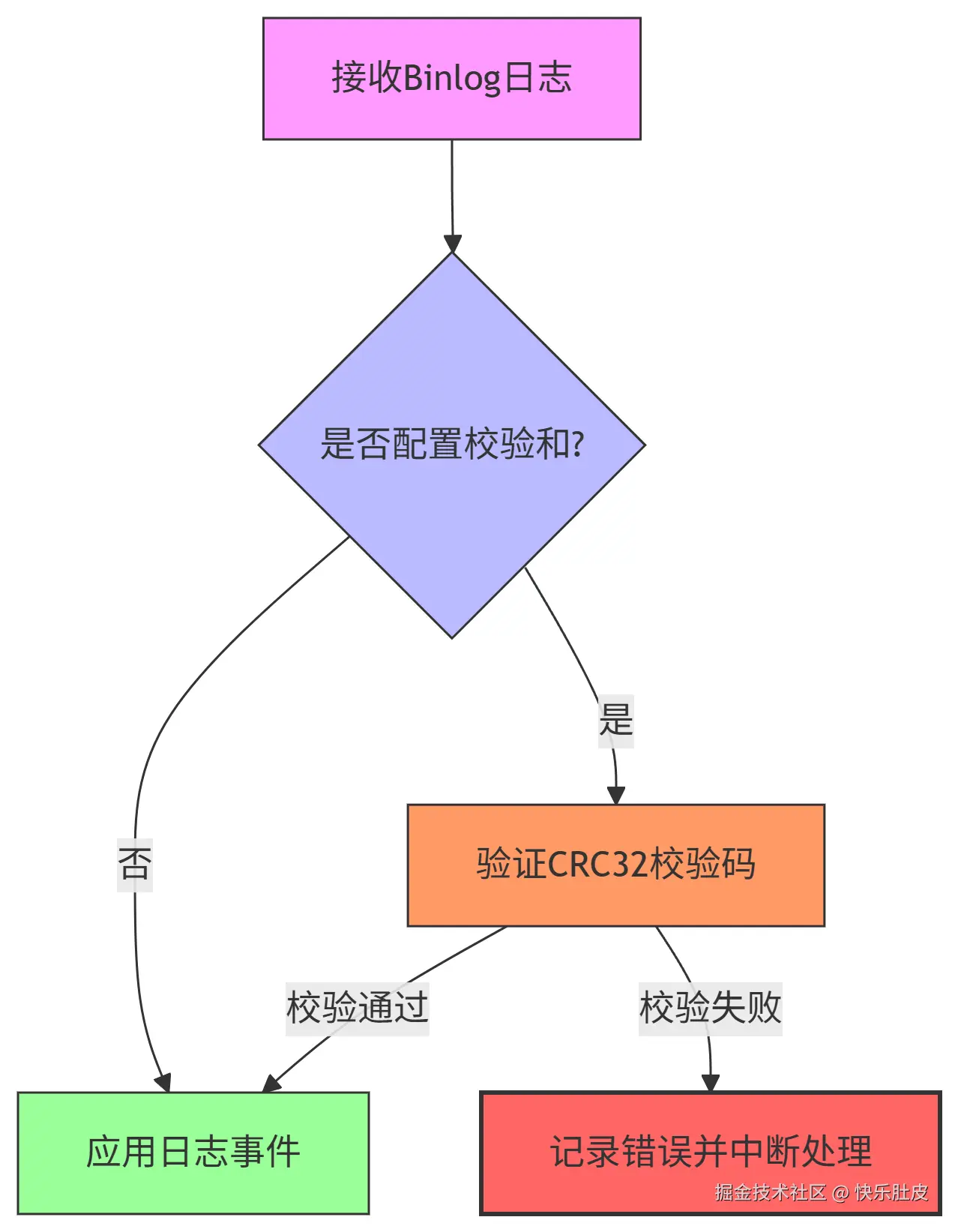

在MySQL5.6之前，Binlog日志存储有很多风险，比如网络传输错误无法发现，主从不一致难以排查出错无法定位等情况。所以后面在行事件事件体后增加CRC32校验。校验流程

// ini
[mysqld]
binlog_checksum=CRC32  # 推荐生产环境必开，虽然会增加一点点的CPU开销


-- 监控校验和告警
-- 检查校验和错误
SHOW SLAVE STATUS\G
-- 关注 Last_IO_Errno 和 Last_SQL_Errno

事务压缩（MySQL 8.0+）

未压缩前大事务产生巨大日志，导致网络传输压力大，容易产生IO瓶颈。

// 未压缩前
[事件头1][事件体1][事件头2][事件体2]...[事件头N][事件体N]

// Zstandard压缩后
[压缩事件头][ZLIB压缩块][CRC32]

// config
-- 支持多种压缩算法
SET binlog_transaction_compression=ON;
SET binlog_transaction_compression_level_zstd=3;  -- 压缩级别1-22级
SET binlog_transaction_compression_algorithm='zstd';  -- 或'zlib'

数据结构

// MySQL源码片段（sql/binlog.cc）
struct Transaction_payload_event {
  uint8_t compression_type;    // 压缩算法类型
  uint64_t uncompressed_size;  // 原始大小
  uint64_t compressed_size;    // 压缩后大小
  char payload[0];            // 压缩数据

  // 压缩方法
  bool compress(Compressor *compressor) {
    uncompressed_size = buffer->length();
    compressed_size = compressor->compress(buffer, payload);
    return compressed_size > 0;
  }
};

案例实战

业务需求：每日批量处理10万笔订单状态更新典型SQL：UPDATE orders SET status='processed', update_time=NOW() WHERE order_date='2023-06-01' AND status='pending'; 问题：产生超大Binlog（约800MB），导致：主从复制延迟，网络传输压力大，磁盘I/O瓶颈

压缩配置与实施 1.启用事务压缩

-- 动态设置（立即生效）
SELECT @@version;  -- 检查当前版本是否 ≥8.0.20
SET GLOBAL binlog_transaction_compression=ON;
SET GLOBAL binlog_transaction_compression_level_zstd=3;  -- 压缩级别1-22

-- 写入配置文件永久生效
[mysqld]
binlog_transaction_compression=ON
binlog_transaction_compression_level_zstd=3

2.选择压缩算法

-- 查看可用算法
SHOW VARIABLES LIKE 'binlog_transaction_compression_algorithm%';

-- 切换算法（ZSTD或ZLIB）
SET GLOBAL binlog_transaction_compression_algorithm='ZSTD';

3.代码示例

// OrderBatchProcessor.java
public class OrderBatchProcessor {
    public static void main(String[] args) throws SQLException {
        String url = "jdbc:mysql://localhost:3306/ecommerce?useSSL=false";
        try (Connection conn = DriverManager.getConnection(url, "user", "password")) {
            conn.setAutoCommit(false); // 开启事务

            // 批量更新10万条订单
            try (PreparedStatement stmt = conn.prepareStatement(
                    "UPDATE orders SET status=?, update_time=NOW() WHERE id=?")) {

                for (int i = 1; i <= 100000; i++) {
                    stmt.setString(1, "processed");
                    stmt.setInt(2, i);
                    stmt.addBatch();

                    if (i % 1000 == 0) {
                        stmt.executeBatch(); // 每1000条执行一次
                    }
                }
                stmt.executeBatch(); // 执行剩余批次
            }

            conn.commit(); // 提交大事务
        }
    }
}

4.监控指标

-- 监控压缩效果的SQL
SELECT
  COUNT_TRANSACTIONS_IN_QUEUE AS uncompressed_count,
  COUNT_TRANSACTIONS_COMPRESSED AS compressed_count,
  COMPRESSION_PERCENTAGE AS compression_ratio,
  TRANSACTIONS_COMPRESSED_BYTES/1024/1024 AS compressed_mb,
  TRANSACTIONS_UNCOMPRESSED_BYTES/1024/1024 AS uncompressed_mb
FROM performance_schema.binlog_transaction_compression_stats;

5.sysbench压测命令

# 准备测试数据
sysbench oltp_update_index \
  --db-driver=mysql \
  --mysql-host=127.0.0.1 \
  --mysql-port=3306 \
  --mysql-user=test \
  --mysql-password=test \
  --mysql-db=sbtest \
  --table-size=1000000 \
  --tables=10 \
  prepare

# 执行压测（混合读写）
sysbench oltp_read_write \
  --db-driver=mysql \
  --mysql-host=127.0.0.1 \
  --threads=32 \
  --time=300 \
  --report-interval=10 \
  run

6.实测对比

指标	无压缩	ZSTD压缩(level=3)
Binlog大小	824MB	274MB
网络传输时间	12.8s	4.3s
CPU使用率	45%	58%

参数调优建议

[mysqld]
# 推荐生产环境设置
binlog_transaction_compression=ON
binlog_transaction_compression_algorithm=ZSTD  # 8.0.20+
binlog_transaction_compression_level_zstd=3    # 平衡点

# 配合组提交优化
binlog_group_commit_sync_delay=100  # 微秒
binlog_group_commit_sync_no_delay_count=20

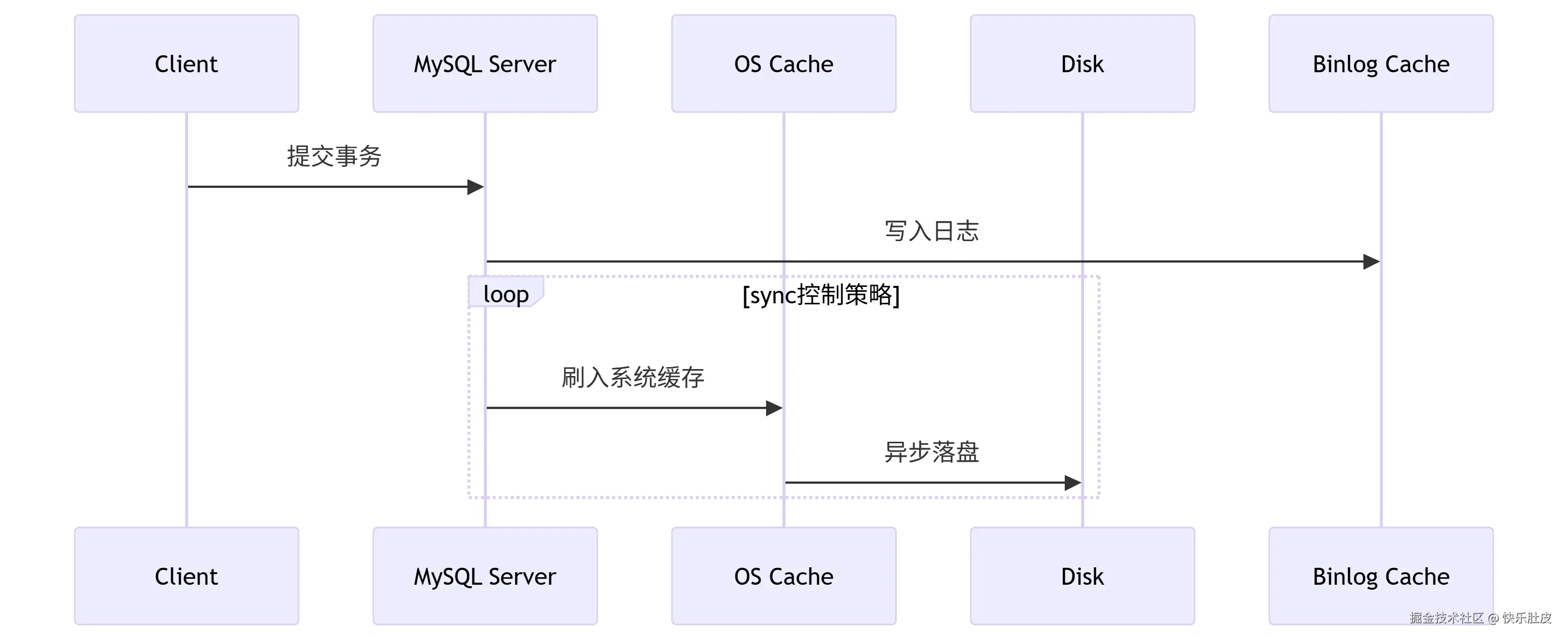

2.2 ‌Binlog 刷盘控制

这里先不考虑和Redo log之间的协作，后面我们再谈。

// 配置文件
sync_binlog=1       # 每次提交同步刷盘（安全模式）
sync_binlog=0       # 依赖OS刷新（高性能模式）
sync_binlog=N       # 每N次提交同步一次（平衡模式）

2.3 文件管理与滚动机制

Binlog文件管理是MySQL数据复制的核心机制之一，下面我将从文件结构、滚动策略到运维实践全面解析其工作原理。

Binlog日志结构：/var/lib/mysql/ mysql-bin.000001 # 当前活跃日志文件 mysql-bin.000002 # 历史日志文件 mysql-bin.index # 索引文件 mysql-bin.meta # 8.0+新增的元数据文件

滚动触发条件：

大小阈值触发：SHOW VARIABLES LIKE 'max_binlog_size' -- 默认1GB，超过后创建新文件;
手动触发：FLUSH BINARY LOGS; -- 立即创建新文件
服务器重启

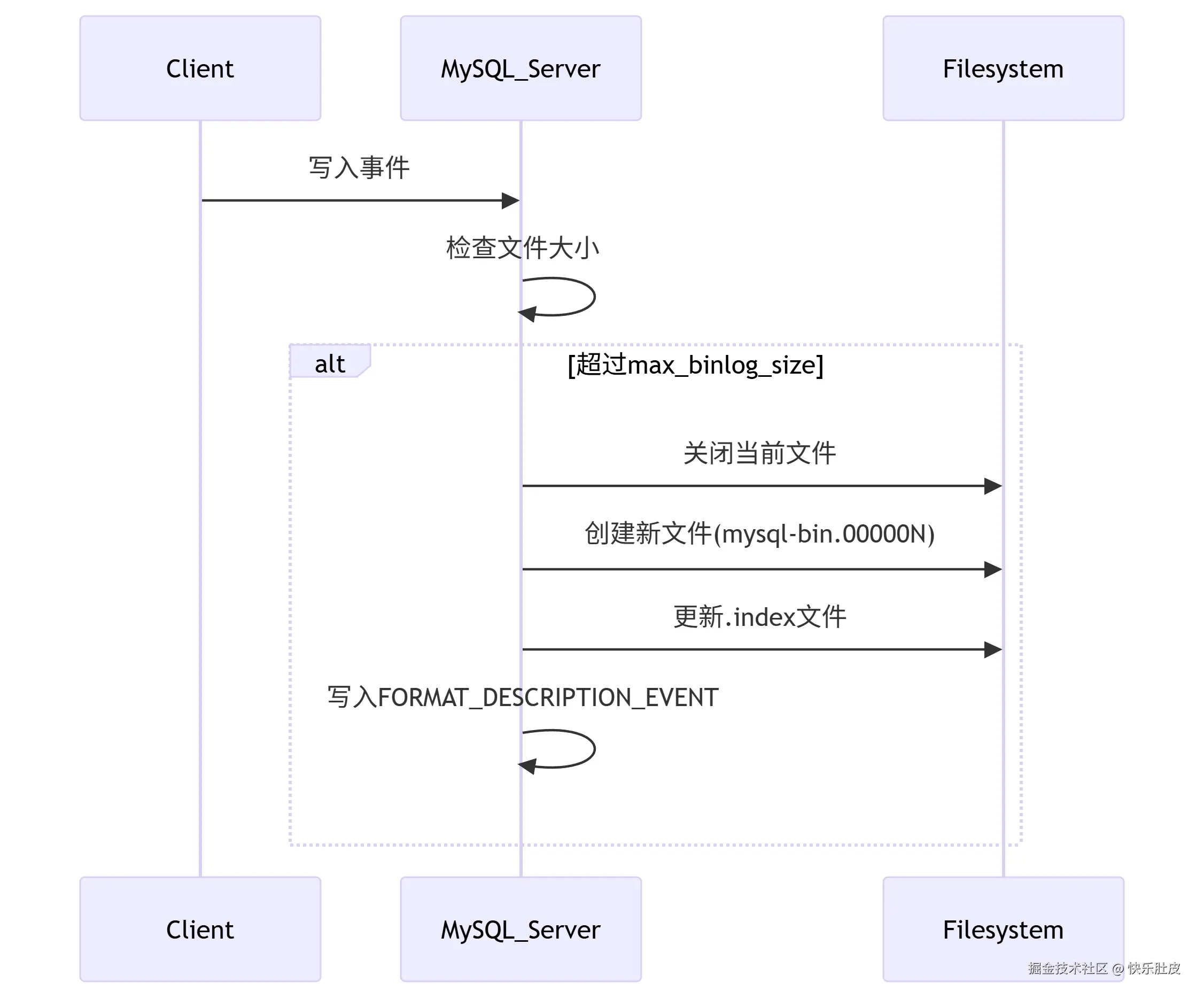

时间阈值（企业版功能，社区版没有这个变量）：SET GLOBAL binlog_rotate_time=3600; -- 每小时滚动 文件滚动流程：

生命周期管理： 自动清理机制:

-- 设置过期时间（默认0-不自动清理）
SET GLOBAL binlog_expire_logs_seconds=604800;  -- 7天
-- 或旧参数（天为单位）
SET GLOBAL expire_logs_days=7;

手动清理:

-- 删除指定文件之前的日志
PURGE BINARY LOGS TO 'mysql-bin.000010';
-- 删除时间点之前的日志
PURGE BINARY LOGS BEFORE '2023-06-01 00:00:00';

复制环境下的保留:

-- 查看从库读取位置
SHOW SLAVE STATUS\G
-- 根据复制延迟设置保留策略
SET GLOBAL binlog_expire_logs_auto_purge=ON;

第三章：Binlog实战应用指南

3.1 主从复制全流程

主从复制是MySQL实现高可用和读写分离的核心机制，下面我将从底层原理到实践配置完整解析整个流程。 ![全景图](i-blog.csdnimg.cn/direct/ccb5… =260x660) 1、主库Binlog生成

// 主库写入binlog的简化流程（sql/binlog.cc）
int MYSQL_BIN_LOG::write_event(Log_event *event) {
  // 1. 获取日志位置
  my_off_t pos = my_b_tell(&log_file);

  // 2. 写入事件头
  write_event_header(event, pos);

  // 3. 写入事件体
  write_event_body(event);

  // 4. 刷盘控制
  if (sync_binlog == 1) flush_and_sync();
}

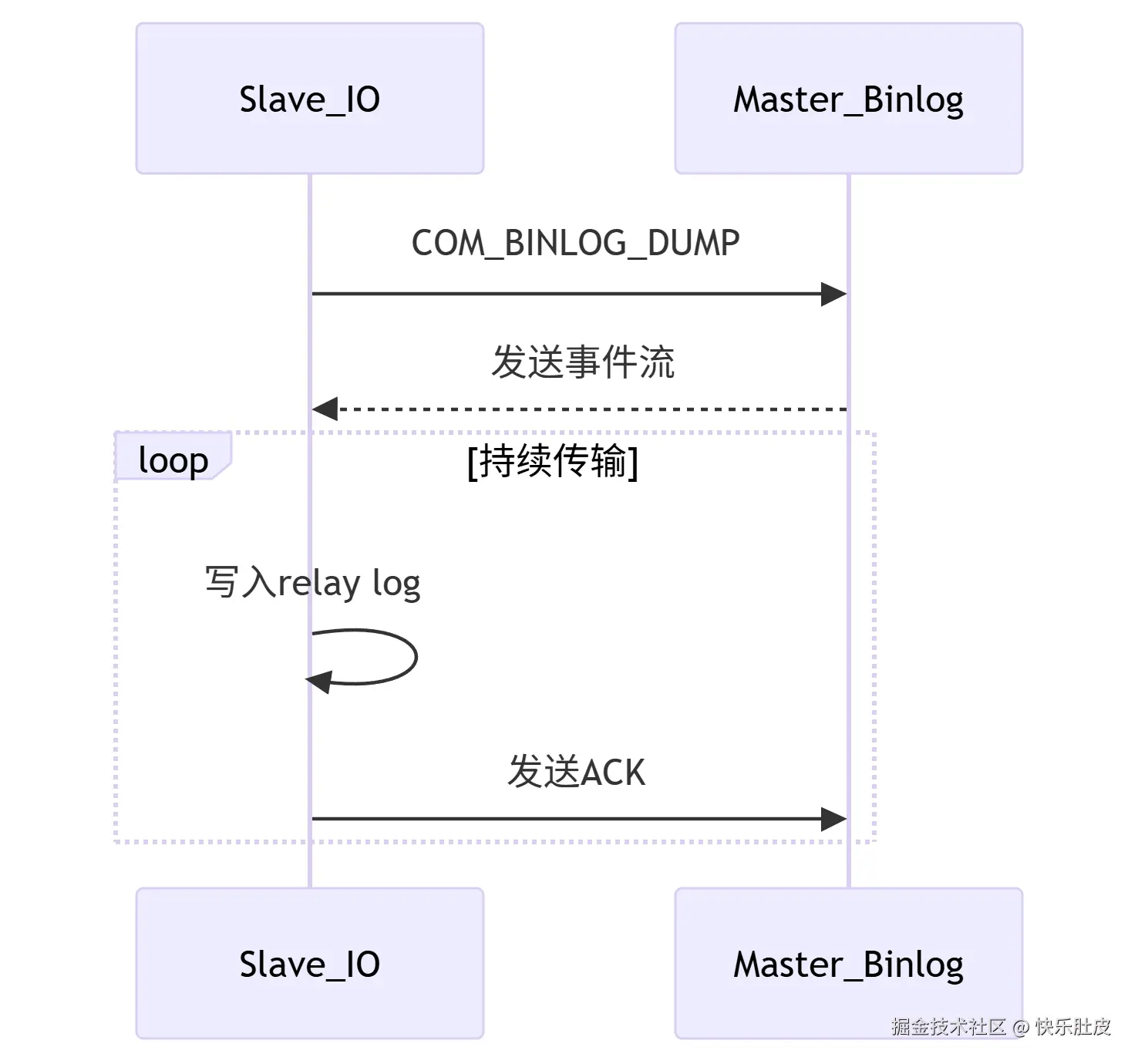

2、从库IO拉取日志 监控从库与主库的同步进度、线程状态

SHOW SLAVE STATUS
-- 关键字段：
-- Master_Log_File: 读取的主库binlog文件
-- Read_Master_Log_Pos: 读取位置
-- Slave_IO_Running: 线程状态

3、中继日志写入

文件结构： slave-relay-bin.000001 # 中继日志内容 slave-relay-bin.index # 索引文件 relay-log.info # 复制位置信息

// sql/rpl_relay_log.cc
bool Relay_log_info::append_event() {
  // 校验事件完整性
  if (event->checksum_verify()) {
    // 写入relay log文件
    relay_log.write_event(event);

    // 更新位置信息
    update_pos(event);
  }
}

4、SQL线程重放 ![SQL线程重放流程](i-blog.csdnimg.cn/direct/2023… =400x800) 这个过程我们想提高效率可以启动并行复制

STOP SLAVE;
SET GLOBAL slave_parallel_workers=4;
START SLAVE;

binlog主从复制全流程数据一致性如何保证呢？主库侧写入binlog日志是通过两阶段提交的方式来保证，而从库我们在8.0.14版本以上可以通过配置来增加校验： SET GLOBAL slave_validate_checksum=ON;

3.2 数据恢复实战

下面给出数据回复实战案例： 场景： 误删单表数据恢复误删操作：

-- 上午10:00误执行
DELETE FROM users WHERE status=0;  -- 影响5000行数据

检查配置

确认Binlog配置：

-- 检查必要参数
SHOW VARIABLES LIKE 'log_bin';          -- 必须为ON
SHOW VARIABLES LIKE 'binlog_format';    -- 建议ROW格式
SHOW VARIABLES LIKE 'expire_logs_days'; -- 日志保留天数

准备恢复工具：

# 安装mysqlbinlog工具（MySQL客户端自带）
sudo apt-get install mysql-client-core-8.0

# 下载第三方解析工具（可选）
wget https://github.com/danfengcao/binlog2sql/archive/refs/heads/master.zip

恢复步骤

1、定位误操作位置

# 查找包含删除语句的binlog
mysqlbinlog --no-defaults --base64-output=decode-rows -v \
  --start-datetime="2025-03-15 09:50:00" \
  --stop-datetime="2025-03-15 10:10:00" \
  /var/lib/mysql/mysql-bin.000123 > /tmp/del_analysis.log

2、确认事务位置

# at 763
#250315 10:00:33 server id 1 end_log_pos 845 CRC32 0x4e1a2b3c
### DELETE FROM `test`.`users`
### WHERE
###   @1=100 /* INT meta=0 nullable=0 is_null=0 */
###   @2='user1' /* VARSTRING(60) meta=60 nullable=1 is_null=0 */
###   ...

3、生成恢复SQL

# 使用mysqlbinlog生成反向SQL
mysqlbinlog --no-defaults --base64-output=decode-rows -v \
  --start-position=763 --stop-position=845 \
  /var/lib/mysql/mysql-bin.000123 | \
  awk '/### DELETE FROM/ {gsub("DELETE","INSERT"); gsub("WHERE","VALUES"); print}' \
  > /tmp/recovery.sql

# 转换后的INSERT语句示例：
# INSERT INTO `test`.`users`
# VALUES
#   (100,'user1',...);

mysqlbinlog 参数说明： --no-defaults‌: 忽略默认配置文件（避免参数冲突）。 ‌--base64-output=decode-rows -v‌: 解码行事件（ROW 格式）并以可读形式输出。 ‌--start-position 和 --stop-position‌: 指定 Binlog 的精确位置范围（需通过 SHOW BINLOG EVENTS 确认）。 ‌/var/lib/mysql/mysql-bin.000123‌: Binlog 文件路径（需确保文件存在且有读取权限）。 awk 处理逻辑： ‌/### DELETE FROM/‌: 匹配包含 DELETE 操作的行（仅限 ROW 格式 Binlog）。 ‌gsub("DELETE","INSERT")‌: 将 DELETE 替换为 INSERT。 ‌gsub("WHERE","VALUES")‌: 将 WHERE 替换为 VALUES。 ‌输出重定向到 /tmp/recovery.sql‌: 生成反向 SQL 文件。

4、执行恢复

mysql -u root -p test < /tmp/recovery.sql

高级恢复技巧

使用binlog2sql工具

# 安装
pip install PyMySQL mysql-replication

# 解析出回滚SQL
python binlog2sql.py -h127.0.0.1 -P3306 -uroot -p'password' \
  --start-file='mysql-bin.000123' \
  --start-position=763 \
  --stop-position=845 \
  -B > rollback.sql

第四章：高级优化与监控

4.1 性能优化

优化方向	具体措施	效果评估
日志格式	使用ROW+压缩	减少50%日志量
刷盘策略	sync_binlog=100	提升TPS
网络传输	开启Binlog压缩(MySQL 8.0+)	节省60%带宽
存储管理	定期PURGE BINARY LOGS	释放磁盘空间

-- 压缩配置
SET GLOBAL binlog_transaction_compression=ON;
SET GLOBAL binlog_transaction_compression_level_zstd=3; // 压缩等级

4.2 监控指标

-- Binlog生成状态
SHOW MASTER STATUS;
-- 写入性能指标
SHOW GLOBAL STATUS LIKE 'Binlog%';
-- 主从延迟监控
SHOW SLAVE STATUS\G
-- GTID复制状态(5.6+)
SELECT * FROM performance_schema.replication_connection_status;
-- 组提交效率(5.7+)
SELECT * FROM performance_schema.events_stages_summary_global_by_event_name
WHERE EVENT_NAME LIKE '%stage/sql/Synchronizing%';
-- 并行复制指标(5.7+)
SELECT * FROM performance_schema.replication_applier_status_by_worker;

总结

作为MySQL生态中最基础却又最强大的组件之一，随着MySQL版本的迭代，Binlog的价值已远超最初的复制功能设计。理解Binlog的运作机制，不仅能让DBA更好地驾驭MySQL，更能帮助架构师设计出更具弹性的数据系统。在数据即石油的数字时代，Binlog将继续扮演着不可或缺的关键角色。
