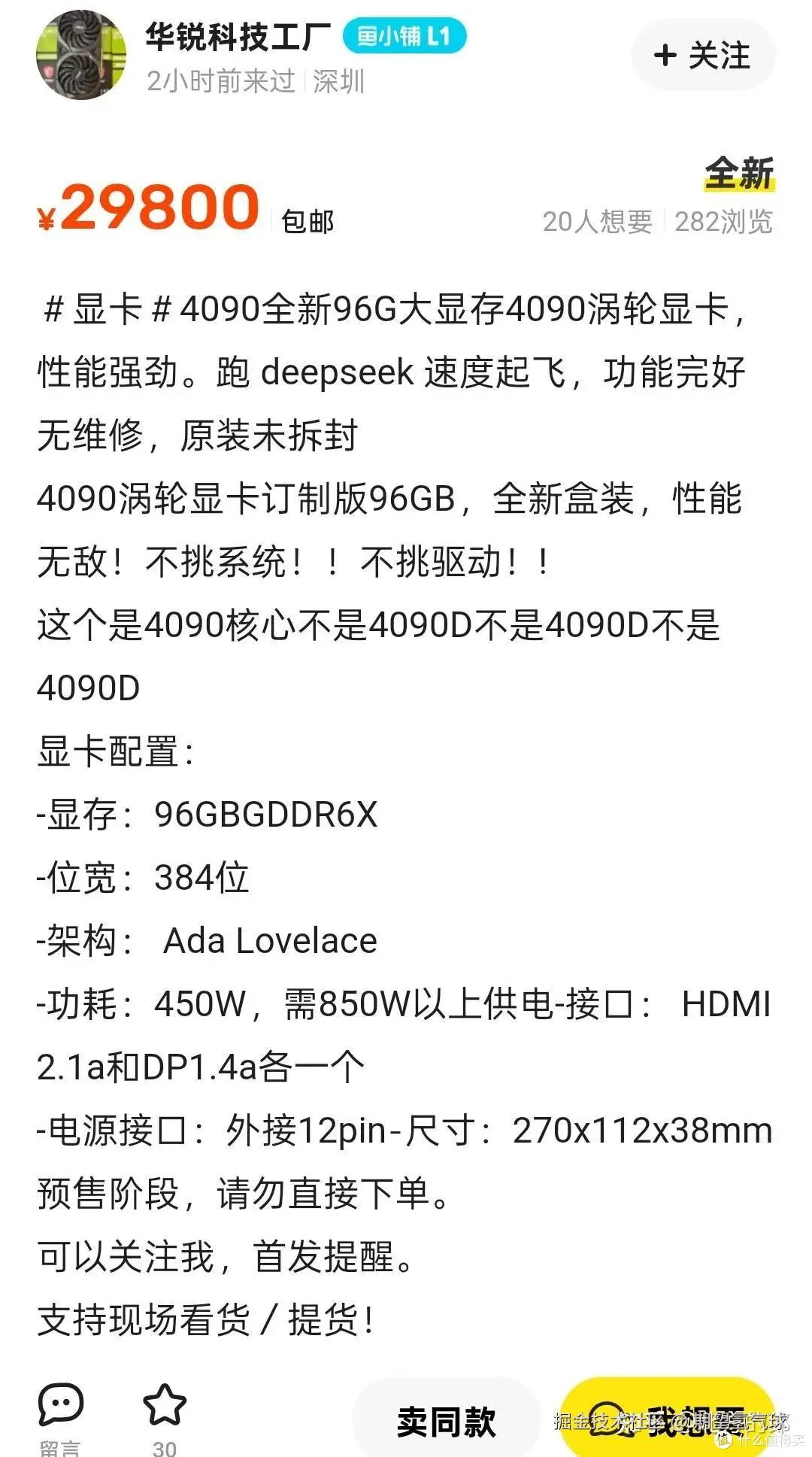

在当今深度学习与人工智能高速发展的技术浪潮中，高性能计算硬件的需求呈爆发式增长。大显存的显卡更是成为了AI训练与推理的关键资源。近期，网络上流传着一种声称拥有96GB显存的RTX 4090魔改版显卡，其显存容量较原版的24GB翻了整整四倍，引发了市场的广泛讨论和价格波动。
本文将从显卡架构设计、硬件实现、软件支持等角度深入剖析一番
显存架构与物理限制
从物理硬件层面分析，RTX 4090采用的是GDDR6X显存技术，原版配备12颗2GB容量的显存芯片，总计24GB。若要实现96GB显存容量，理论上需要采用以下几种方案：
其一，使用4GB容量的单颗粒GDDR6X显存。然而，当前市场上并不存在这种规格的GDDR6X芯片。美光作为英伟达主要的显存供应商，其GDDR6X产品线中最大单颗粒容量仍为2GB，没有任何4GB版本的公开信息。

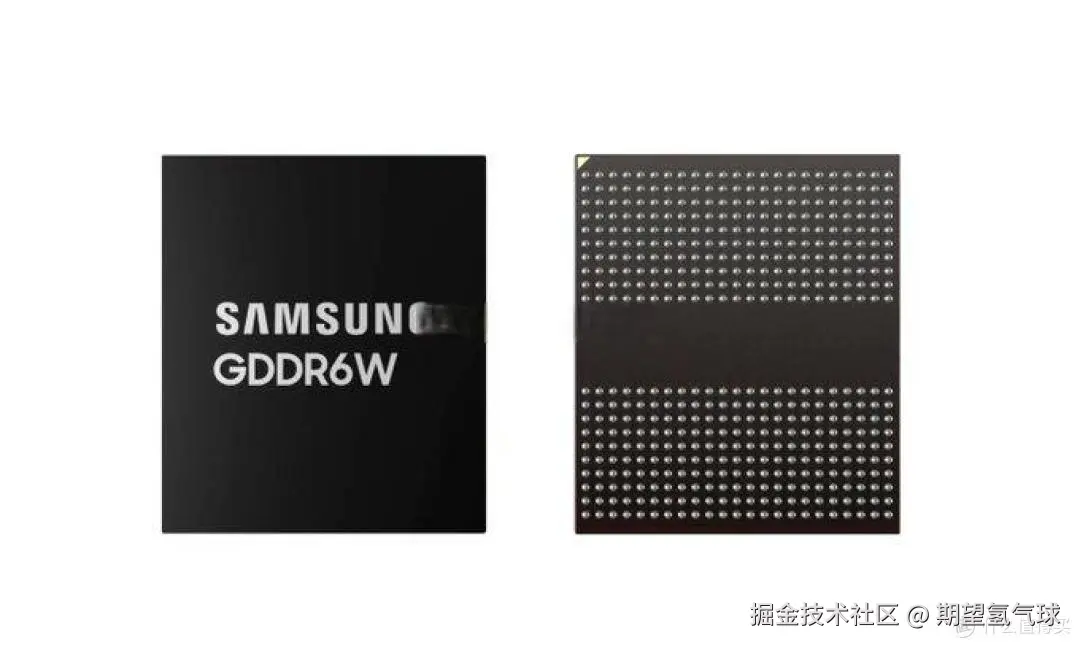

其二，采用先进的堆叠技术如GDDR6W。这种技术理论上可以将多颗显存芯片垂直堆叠，提高单位面积的存储密度。但GDDR6W技术仍处于早期开发阶段，尚未大规模商用，更遑论应用于非官方的魔改产品中。
显存控制器与内存总线
显卡不仅仅是简单地安装更多显存芯片那么简单。RTX 4090采用384-bit内存总线宽度，这一硬件设计直接决定了显卡可寻址的显存空间。显存控制器是集成在GPU核心内部的，其设计与制造是在晶圆级别完成的，无法通过后期魔改进行扩展。

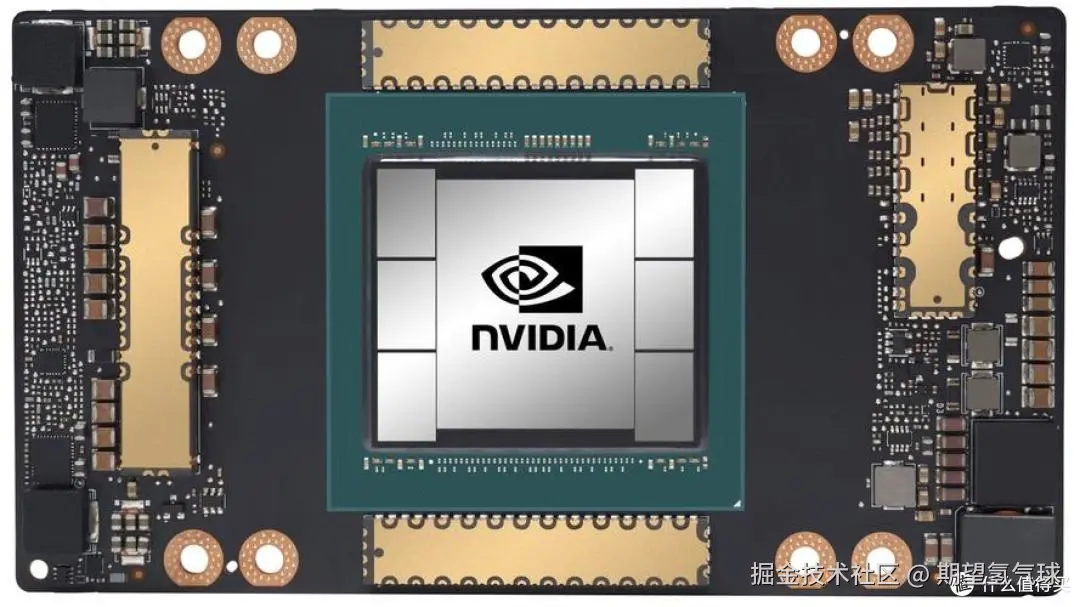

为支持96GB显存，不仅需要更宽的内存总线，还需要重新设计内存控制器架构。这种改动涉及芯片底层设计，远非简单焊接或替换组件所能实现。事实上，即使是NVIDIA自己的专业卡如A100，其最大显存配置也只达到80GB，且采用了完全不同的HBM2e显存技术和相应的控制器设计。
BIOS与驱动层面的约束
假设硬件层面的困难被某种方式克服，软件层面仍存在巨大障碍。显卡BIOS是控制硬件初始化和运行参数的关键固件，它对显存容量有明确的识别和管理机制。

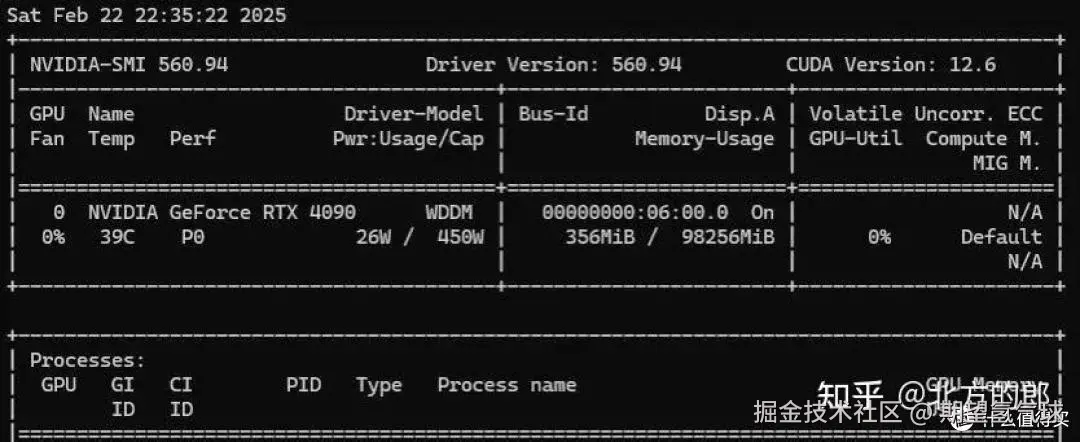

NVIDIA的显卡BIOS是经过签名验证的，未经授权的修改会导致系统拒绝加载。即使强行修改BIOS中显示的显存容量，驱动程序和系统也会通过直接与硬件通信来验证实际可用的显存资源。所谓修改后显示96GB的截图很可能是通过软件手段伪造的界面数值，而非实际的硬件配置。
市场现象与商业逻辑
从市场角度分析，所谓96GB显卡的炒作现象有其商业背景。随着生成式AI和大型语言模型的流行，高容量显存的需求激增。对于无法获取专业计算卡的我这样的个人开发者来说，消费级显卡的"魔改扩容"自然具有巨大吸引力。
这种市场需求催生了一种投机行为：部分商家可能通过制造技术突破的假象，营造稀缺性和独特性，以获取超额利润。在社交媒体和技术论坛的放大效应下，这种信息迅速传播，形成短期的市场波动和价格上涨。
真正存在的48GB魔改版已经是技术极限的尝试，而96GB版本更多是概念炒作而非真实产品。从技术成本效益角度考量，若真要投入研发如此复杂的魔改技术，重新从头研发一个96G显存的显卡应该是更为理性和有保障的选择。
