从源码 解析vxe-table 虚拟滚动的实现一

前言

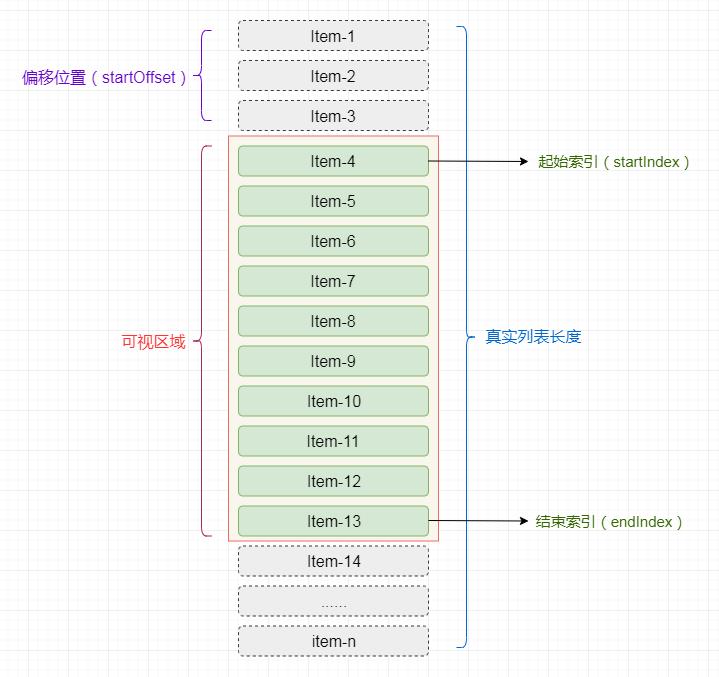

大数据table渲染的时候会变得很卡顿，我们经常会改用虚拟表格来做优化。 主要原理是在可视区内在展示相关的数据，看不到的就不做渲染，根据滚动条移动的位置计算出可视区内元素集合。通过计算出的startIndex/endIndex截取真实数据列表拿出来做数据渲染。

虚拟滚动其他参考

别再抱怨后端一次性传给你 1w 条数据了，几行代码教会你虚拟滚动！
「前端进阶」高性能渲染十万条数据(虚拟列表)

我也研究了下公司用的vxe-table第三方组件，与大家分享~

vxe-table 组件解析

一.vxe-table 主体内容

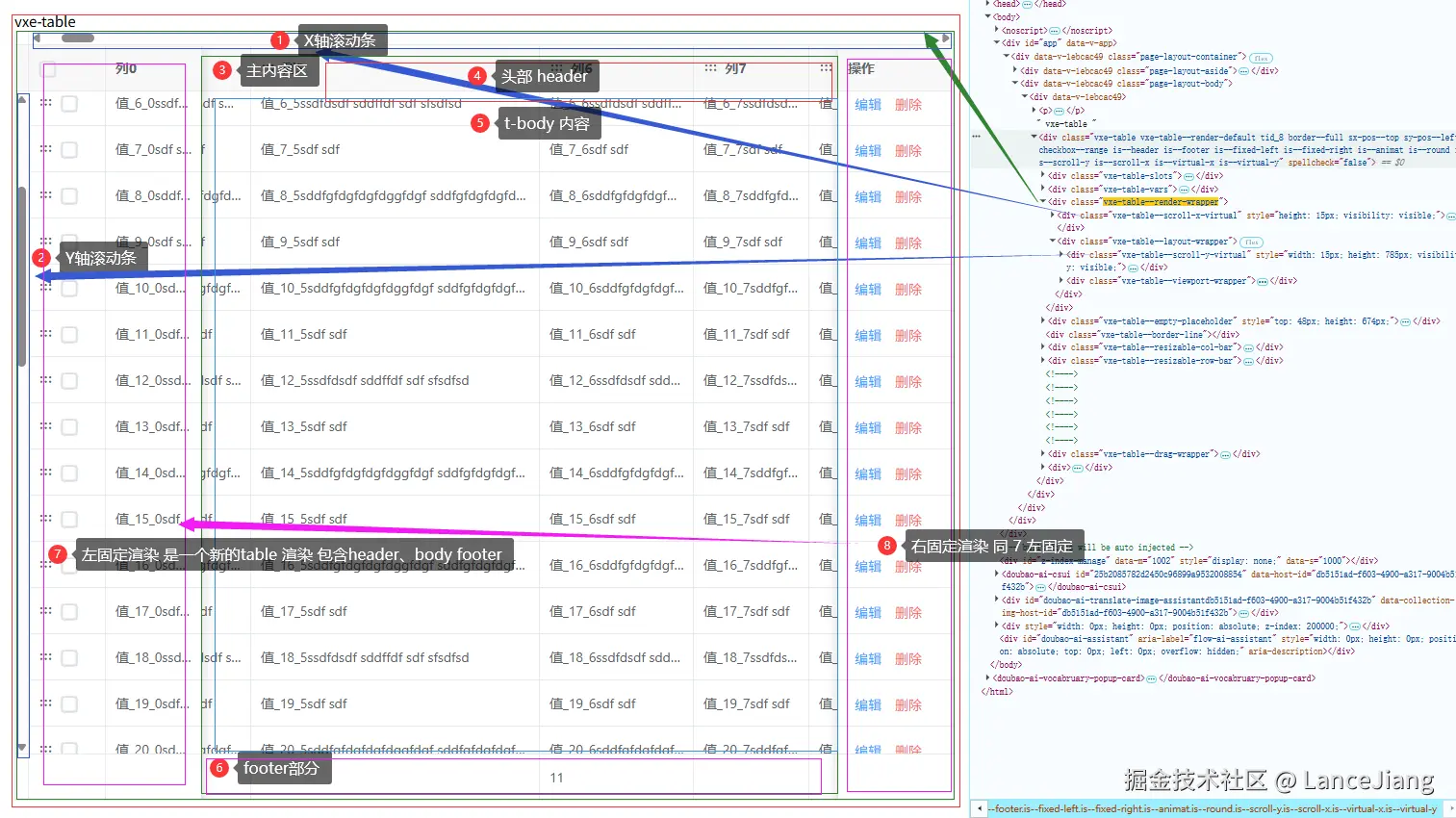

vxe-table组件主要分为： X滚动条,Y滚动条,table左固定,table主体内容,table右固定 每个又内容块都是通过table组装好拼起来的

主要更新数据的手段: 1.table y轴滚动条vxe-table--scroll-y-handle元素绑定onScroll=$xeTable.triggerVirtualScrollYEvent做更新, 2.vxe-table--viewport-wrapper元素绑定滚轮wheel事件$xeTable.triggerBodyWheelEvent做更新, 3.table-bodyvxe-table--body-inner-wrapper元素绑定onScroll=$xeTable.triggerBodyScrollEvent事件做数据更新 这几个手段 => 做到vxe-table的y轴数据更新

1.主要结构

    <div class="vxe-table">
        <!-- a)主体内容 -->
        <div class="vxe-table--render-wrapper">
           <!-- a-1)renderBody部分 -->
           <div class="vxe-table--layout-wrapper">
               <div class="vxe-table--viewport-wrapper">
                   <!-- table主体内容 -->
                   <div class="vxe-table--main-wrapper">
                       <!-- 表头 -->
                       <TableHeaderComponent ref="refTableHeader" tableData tableColumn tableGroupColumn />
                       <!-- 表体 -->
                       <TableBodyComponent ref="refTableBody" tableData tableColumn />
                       <!-- 表尾 -->
                       <TableFooterComponent ref="refTableFooter" footerTableData tableColumn />
                   </div>
               </div>
           </div>

            <!-- a-2)renderScrollY Y轴滚动条 -->
            <div class="vxe-table--scroll-y-virtual">
               <div class="vxe-table--scroll-y-wrapper">
                    <!-- renderScrollY Y轴滚动条-滚动事件 -->
                   <div class="vxe-table--scroll-y-handle" ref="refScrollYHandleElem" onScroll={triggerVirtualScrollYEvent}>
                        <!-- renderScrollY Y轴滚动条-长度 -->
                        <div class="vxe-table--scroll-y-space" ref="refScrollYSpaceElem"></div>
                   </div>
                </div>
            </div>
        </div>

        <!-- b)renderScrollX X轴滚动条 -->
        <div class="vxe-table--scroll-y-virtual">
            <div class="vxe-table--scroll-x-wrapper">
                <!-- renderScrollY X轴滚动条-滚动事件 -->
                <div class="vxe-table--scroll-x-handle" ref="refScrollXHandleElem" onScroll="triggerVirtualScrollXEvent">
                <!-- renderScrollY X轴滚动条-长度 -->
                <div class="vxe-table--scroll-x-space" ref="refScrollXSpaceElem"></div>
                </div>
            </div>
        </div>
    </div>

2.主要事件

由于table 的x轴滚动条renderScrollX,y轴滚动条renderScrollY是额外新增的, 通过 滚动x/y轴滚动条触发table的滚动更新需要onScroll手动触发 (x轴$xeTable.triggerVirtualScrollXEvent, y轴$xeTable.triggerVirtualScrollYEvent) 做更新, vxe-table--viewport-wrapper元素绑定滚轮事件$xeTable.triggerBodyWheelEvent做更新

3.核心逻辑

<div class="vxe-table">
    <!-- 主体内容 -->
    <div class="vxe-table--render-wrapper">
        <!-- 根据 props.scrollbarConfig 配置的 {x: {position: 'top'}} 控制横向x滚动条在table上(默认下) -->
        { scrollbarXToTop ? [renderBody(), renderScrollX()] : [renderScrollX(), renderBody()] }
    </div>
</div>

<script lang="tsx">
// table壳 渲染
const renderBody = () => {
    // 根据 props.scrollbarConfig 配置的 {y: {position: 'left'}} 控制纵向y滚动条在table上(默认右)
    const scrollbarYToLeft = computeScrollbarYToLeft.value
    return <div class="vxe-table--layout-wrapper">
        {scrollbarYToLeft ? [
        renderScrollY(),
        renderViewport()
        ] : [
        // 真实table
        renderViewport(),
        // 纵向滚动条
        renderScrollY()
        ]}
        </div>
}
// table 渲染
const renderViewport = () => {
    const { showHeader, showFooter } = props
    return <div ref="refTableViewportElem" class="vxe-table--viewport-wrapper">
        {/*渲染table主体内容*/}
        <div class="vxe-table--main-wrapper">
        {/*表头*/}
        {
        showHeader ? <TableHeaderComponent ref="refTableHeader" tableData tableColumn tableGroupColumn /> : ''
        }
        {/*表体*/}
        <TableBodyComponent ref="refTableBody" tableData tableColumn />
        {/*表尾*/}
        {
        showHeader ? <TableFooterComponent ref="refTableFooter" footerTableData tableColumn /> : ''
        }
        </div>
        {/*渲染table左/右固定*/}
        <div class="vxe-table--fixed-wrapper">
            {leftList.length && overflowX ? renderFixed('left') : ''}
            {rightList.length && overflowX ? renderFixed('right') : ''}
        </div>
    </div>
}
// 渲染 左右侧 固定的 columns
const renderFixed = (fixedType: 'left' | 'right') => {
    const isFixedLeft = fixedType === 'left'
    return <div class={`vxe-table--fixed-${fixedType}-wrapper`} ref={isFixedLeft ? refLeftContainer : refRightContainer}>
        {/*表头*/}
        {
        showHeader ? <TableHeaderComponent ref={isFixedLeft ? refTableLeftHeader : refTableRightHeader} fixedType tableData tableColumn tableGroupColumn fixedColumn /> : ''
        }
        {/*表体*/}
        <TableBodyComponent ref={isFixedLeft ? refTableLeftBody : refTableRightBody} tableData tableColumn fixedColumn />
        {/*表尾*/}
        {
        showHeader ? <TableFooterComponent ref={isFixedLeft ? refTableLeftFooter : refTableRightFooter} fixedType footerTableData tableColumn fixedColumn /> : ''
        }
    </div>
}
// x轴滚动条
const renderScrollX = () => {
    return <div ref="refScrollXVirtualElem" class="vxe-table--scroll-x-virtual">
        <div class="vxe-table--scroll-x-left-corner" ref="refScrollXLeftCornerElem"></div>
        <div class="vxe-table--scroll-x-wrapper" ref="refScrollXWrapperElem">
            <div class="vxe-table--scroll-x-handle" ref="refScrollXHandleElem" onScroll="triggerVirtualScrollXEvent">
                <div class="vxe-table--scroll-x-space" ref="refScrollXSpaceElem"></div>
            </div>
        </div>
        <div class="vxe-table--scroll-x-right-corner" ref="refScrollXRightCornerElem"></div>
    </div>
}
// y轴滚动条
const renderScrollY = () => {
return <div ref="refScrollYVirtualElem" class="vxe-table--scroll-y-virtual">
    <div class="vxe-table--scroll-y-top-corner" ref="refScrollYTopCornerElem"></div>
    <div class="vxe-table--scroll-y-wrapper" ref="refScrollYWrapperElem">
        <div class="vxe-table--scroll-y-handle" ref="refScrollYHandleElem" onScroll={triggerVirtualScrollYEvent}>
            <div class="vxe-table--scroll-y-space" ref="refScrollYSpaceElem"></div>
        </div>
    </div>
    <div class="vxe-table--scroll-y-bottom-corner" ref="refScrollYBottomCornerElem"></div>
    </div>
}
// 触发纵向y虚拟滚动事件，通知外部组件滚动状态变化
const triggerVirtualScrollYEvent = (evnt) => {
    const { elemStore, inWheelScroll, lastScrollTop, inHeaderScroll, inBodyScroll, inFooterScroll } = internalData
    // 过滤掉 body滚动
    if (inHeaderScroll || inBodyScroll || inFooterScroll) {
        return
    }
    // 过滤掉 滚轮 滚动
    if (inWheelScroll) {
        return
    }

    // 虚拟y滚动
    if (scrollYLoad) {
        $xeTable.triggerScrollYEvent(evnt)
    }
    $xeTable.handleScrollEvent(evnt, isRollY, isRollX, scrollTop, scrollLeft, {
        type: 'table',
        fixed: ''
    })
}
onMounted(() => {
    const tableViewportEl = refTableViewportElem.value
    if (tableViewportEl) {
        // 绑定 滚轮事件 主要兼容 renderFixed('left' | 'right') table 渲染的部分
        tableViewportEl.addEventListener('wheel', /*$xeTable.triggerBodyWheelEvent*/triggerBodyWheelEvent, { passive: false })
        // $xeTable.triggerBodyWheelEvent
        const triggerBodyWheelEvent = (evnt) => {
        if (scrollYLoad) {
            $xeTable.triggerScrollYEvent(evnt)
        }
        $xeTable.handleScrollEvent(evnt, isRollY, isRollX, currTopNum, bodyScrollElem.scrollLeft, {
            type: 'table',
            fixed: ''
            })
        }
    }
})

const $xeTable = {
    triggerScrollYEvent() {
        // 纵向 Y 可视渲染处理
        loadScrollYData()
        const loadScrollYData = () => {
            // 计算(存储在 scrollYStore) visibleStartIndex visibleEndIndex, startIndex endIndex
            $xeTable.updateScrollYData()
        }
    },
    // 计算 展示的 data数据
    handleTableData(force?: boolean) {
        const tableData = scrollYLoad ? fullList.slice(scrollYStore.startIndex, scrollYStore.endIndex) : fullList.slice(0)
        reactData.tableData = tableData
    },
    // 更新y数据
    updateScrollYData() {
        $xeTable.handleTableData()
        $xeTable.updateScrollYSpace()
    },
    // 更新纵向 Y 可视渲染上下剩余空间大小
    updateScrollYSpace() {
        const containerList = ['main', 'left', 'right']
        if (bodyTableElem) {
        bodyTableElem.style.transform = `translate(${reactData.scrollXLeft || 0}px, ${scrollYTop}px)`
        }
        containerList.forEach(name => {
            const layoutList = ['header', 'body', 'footer']
            layoutList.forEach(layout => {
                const ySpaceElem = getRefElem(elemStore[`${name}-${layout}-ySpace`])
                if (ySpaceElem) {
                    ySpaceElem.style.height = ySpaceHeight ? `${ySpaceHeight}px` : ''
                }
            })
        })
    },
    // 处理滚动事件，计算新的 startIndex 和 endIndex，并触发重新渲染
    handleScrollEvent (evnt, isRollY, isRollX, scrollTop, scrollLeft, params) {
        // 更新 scrollTop
        internalData.lastScrollTop = scrollTop
        // 派发滚动条事件
        dispatchEvent('scroll', evntParams, evnt)
    }
}
</script>

详细源码参考: packages/table/src/table.ts

二.vxe-table TableBodyComponent(body.ts)

1.主要结构

    <div class="vxe-table--body-wrapper">
        <!-- 主体内容 -->
        <div class="vxe-table--body-inner-wrapper" ref="refBodyScroll" onScroll={$xeTable.triggerBodyScrollEvent}>
          <!-- a)Y轴占位高度 -->
          <div class="vxe-body--y-space"></div>
          <!-- b)table-body内容区 -->
          <div class="vxe-table--body">
             <!-- b-1)列宽设置 -->
             <colgroup>
                {/* columns配置渲染 */}
                {renderColumnList.map((column, $columnIndex) => {
                return <col style={`width: ${column.renderWidth}px`}></col>
                })}
            </colgroup>
             <!-- b-2)内容 -->
             <tbody>
                 <!-- tr>td渲染 renderRows(fixedType, isOptimizeMode, renderDataList, renderColumnList) -->
                 {renderColumnList.map(v => {
                     const tdVNs = tableColumn.map((column, $columnIndex) => {
                         // td
                         return <td class="vxe-body--column">
                             // 单元格内容
                             <div class="vxe-cell">
                                 // td 真实渲染区域
                                 <div class="vxe-cell--wrapper">
                                     {column.renderCell(cellParams)}
                                 </div>
                            </div>
                         </td>
                        })
                     return <tr class="vxe-body--row">
                         {tdVNs}
                     </tr>
                 })}
             </tbody>
            </div>
        </div>
    </div>

2.主要事件

table-body 内置了onScroll事件 触发$xeTable.triggerBodyScrollEvent做数据更新

3.核心逻辑

<script lang="tsx">
    // 渲染主体
    const renderVN = () => {
        const { fixedColumn, fixedType, tableColumn } = props
        // table 的 $xeTable.triggerBodyScrollEvent
        const triggerBodyScrollEvent = (evnt, fixedType) => {
            // 标记body 滚动
            internalData.inBodyScroll = true
            if (scrollYLoad) {
                $xeTable.triggerScrollYEvent(evnt)
            }
            $xeTable.handleScrollEvent(evnt, isRollY, isRollX, scrollTop, scrollLeft, {
                type: 'body',
                fixed: fixedType
            })
        }
        const ons = {
            onScroll(evnt){
                // $xeTable.triggerBodyScrollEvent(evnt, fixedType)
                triggerBodyScrollEvent(evnt, fixedType)
            }
        }
        return <div class={['vxe-table--body-wrapper', fixedType ? `fixed-${fixedType}--wrapper` : 'body--wrapper']}>
            <div class="vxe-table--body-inner-wrapper" >
            {
            fixedType ? '' : <div class="vxe-body--x-space"></div>
            }
            <div class="vxe-body--y-space"></div>
            <table class="vxe-table--body">
                {/*列宽*/}
                <colgroup>
                    {/* renderColumnList: 即 调整后的tableColumn */}
                    {renderColumnList.map((column, $columnIndex) => {
                        return <col style={`width: ${column.renderWidth}px`}></col>
                    })}
                </colgroup>
                {/*内容*/}
                <tbody ref="refBodyTBody">
                    {renderRows(fixedType, isOptimizeMode, renderDataList, renderColumnList)}
                </tbody>
            </table>
            </div>
        </div>
    }

    const renderRows = (fixedType: 'left' | 'right' | '', isOptimizeMode: boolean, tableData: any[], tableColumn: VxeTableDefines.ColumnInfo[]) => {
        const rows: any[] = []
        tableData.forEach((row, $rowIndex) => {
            const tdVNs = tableColumn.map((column, $columnIndex) => {
                // 渲染tds列
                return renderTdColumn(seq, rowid, fixedType, isOptimizeMode, rowLevel, row, rowIndex, $rowIndex, _rowIndex, column, $columnIndex, tableColumn, tableData)
            })
            rows.push({
            <tr class="vxe-body--row">{tdVNs}</tr>
            })
        }
        return rows
    }

    // 渲染列
    const renderTdColumn = (
        seq: number | string,
        rowid: string,
        fixedType: 'left' | 'right' | '',
        isOptimizeMode: boolean,
        rowLevel: number,
        row: any,
        rowIndex: number,
        $rowIndex: number,
        _rowIndex: number,
        column: VxeTableDefines.ColumnInfo,
        $columnIndex: number,
        columns: VxeTableDefines.ColumnInfo[],
        items: any[]
    ) => {
        // 判断是否是隐藏列
        let fixedHiddenColumn = fixedType ? column.fixed !== fixedType : column.fixed && overflowX
        const tdVNs: any[] = []
        // 渲染单元格
        // 若在该 column 不在body里面渲染(被安排到固定列渲染的部分 只作占位)
        if (fixedHiddenColumn) {
            tdVNs.push(<div class="vxe-cell"></div>)
        } else {
            tdVNs.push(<div class="vxe-cell">
                <div class="vxe-cell--wrapper">
                    {column.renderCell(cellParams)}
                </div>
            </div>
            )
        }
        // ... // 单元格宽度拖拽 // 单元格高度拖拽 其他相关逻辑...
        return <td class="vxe-body--column">{tdVNs}</td>
    }
</script>

参考源码: packages/table/src/body.ts

三.vxe-table TableHeaderComponent(header.ts)

1.主要结构

    <div class="vxe-table--header-wrapper">
        <!-- 主体内容 -->
        <div class="vxe-table--header-inner-wrapper">
          <!-- a)table-header内容区 -->
          <table ref="refHeaderTable" class="vxe-table--header">
          <!-- a-1)列宽设置 -->
             <colgroup>
                {/* columns配置渲染 */}
                {renderColumnList.map((column, $columnIndex) => {
                return <col style={`width: ${column.renderWidth}px`}></col>
                })}
            </colgroup>
             <!-- a-2)头部 -->
             <thead>
                 <!-- tr>thead渲染 renderHeads(isGroup, isOptimizeMode, renderHeaderList) -->
                 <tr class="vxe-header--row">
                     {renderColumnList.map(column => {
                         return <th class="vxe-header--column">
                             <div class="vxe-cell">
                                 <div class="vxe-cell--wrapper">{column.renderHeader()}</div>
                             </div>
                         </th>
                     })}
                 </tr>
             </thead>
          </table>
        </div>
    </div>

2.核心逻辑

<script lang="tsx">
// 渲染主体
const renderVN = () => {
    const { fixedType, fixedColumn, tableColumn } = props
    let renderHeaderList = [renderColumnList]
    return <div class={['vxe-table--header-wrapper', fixedType ? `fixed-${fixedType}--wrapper` : 'body--wrapper']}>
        <div class="vxe-table--header-inner-wrapper" onScroll={event => triggerHeaderScrollEvent(event, fixedType)}>
        {
        fixedType ? '' : <div class="vxe-body--x-space"></div>
        }
        <table ref="refHeaderTable" class="vxe-table--header">
        {/*列宽*/}
        <colgroup>
            {/* renderColumnList: 即 调整后的tableColumn */}
            {renderColumnList.map((column, $columnIndex) => {
                return <col style={`width: ${column.renderWidth}px`}></col>
            })}
        </colgroup>
        {/*头部*/}
        <thead ref="refHeaderTHead">
            {renderHeads(isGroup, isOptimizeMode, renderHeaderList)}
        </thead>
        </table>
        </div>
    </div>
}

const renderHeads = (isGroup: boolean, isOptimizeMode: boolean, headerGroups: VxeTableDefines.ColumnInfo[][]) => {
    const { fixedType } = props

    return headerGroups.map((cols, $rowIndex) => {
        return <tr class="vxe-header--row">
        {/* @renderRows 逻辑 */}
        {
        cols.map((column, $columnIndex) => {
            return <th class="vxe-header--column">
                <div class="vxe-cell">
                    {/* 如果是隐藏列 只留占位不做渲染 */}
                    {
                    isVNPreEmptyStatus || (isOptimizeMode && fixedHiddenColumn) ? '' : <div class="vxe-cell--wrapper">{column.renderHeader()}</div>
                    }
                </div>
            </th>
        })
        }
        </tr>
    })

}
</script>

参考源码: packages/table/src/header.ts

四.vxe-table TableFooterComponent(footer.ts)

逻辑同上TableHeaderComponent

1.主要结构

    <div class="vxe-table--footer-wrapper">
        <!-- 主体内容 -->
        <div class="vxe-table--footer-inner-wrapper">
          <!-- a)table-footer内容区 -->
          <table ref="refFooterTable" class="vxe-table--footer">
              <!-- a-1)列宽设置 -->
             <colgroup>
                {/* columns配置渲染 */}
                {renderColumnList.map((column, $columnIndex) => {
                    return <col style={`width: ${column.renderWidth}px`}></col>
                })}
            </colgroup>
             <!-- a-2)底部 -->
             <tfoot>
                 <!-- tr>tfoot渲染 renderHeads(isOptimizeMode, renderHeaderList) -->
                 {footerTableData.map(v => {
                     return <tr class="vxe-footer--row">
                         {tableColumn.map((column, $columnIndex) => {
                             return <td class="vxe-footer--column">
                                 // 单元格内容
                                 <div class="vxe-cell">
                                     <div class="vxe-cell--wrapper">
                                         {column.renderFooter()}
                                     </div>
                                </div>
                             </td>
                        })}
                     </tr>
                 })}
             </tfoot>
          </table>
        </div>
    </div>

2.核心逻辑

<script lang="tsx">
// 渲染主体
const renderVN = () => {
    const { fixedType, fixedColumn, tableColumn } = props
    return <div class={['vxe-table--footer-wrapper', fixedType ? `fixed-${fixedType}--wrapper` : 'body--wrapper']}>
        <div class="vxe-table--footer-inner-wrapper" onScroll={event => triggerFooterScrollEvent(event, fixedType)}>
            {
            fixedType ? '' : <div class="vxe-body--x-space"></div>
            }
            <table ref="refFooterTable" class="vxe-table--footer">
                {/*列宽*/}
                <colgroup>
                    {/* renderColumnList: 即 调整后的tableColumn */}
                    {renderColumnList.map((column, $columnIndex) => {
                        return <col style={`width: ${column.renderWidth}px`}></col>
                    })}
                </colgroup>
                {/*底部*/}
                <tfoot ref="refFooterTFoot">
                    {renderHeads(isOptimizeMode, renderHeaderList)}
                </tfoot>
            </table>
        </div>
    </div>
}

const renderHeads = (isOptimizeMode: boolean, renderColumnList: VxeTableDefines.ColumnInfo[]) => {
    const { fixedType, footerTableData } = props
    return footerTableData.map((row, $rowIndex) => {
        return <tr class="vxe-footer--row">
            {/* @renderRows 逻辑 */}
            {
            tableColumn.map((column, $columnIndex) => {
                return <td class="vxe-footer--column">
                    <div class="vxe-cell">
                        {/* 如果是隐藏列 只留占位不做渲染 */}
                        {
                        isVNPreEmptyStatus ? '' : <div class="vxe-cell--wrapper">{column.renderFooter()}</div>
                        }
                    </div>
                </td>
                })
            }
        </tr>
    })
}
</script>

参考源码: packages/table/src/footer.ts

五.vxe-table 源码

github.com/x-extends/v…

结语

感谢阅读，由于篇幅问题 后面会出一篇根据vxe-table的理解,写一个简易版的vxe-table再做分享

# 从源码 解析vxe-table 虚拟滚动的实现二(实现miniVxeTable)
