上次在研究滴滴Booster框架的时候，又发现了一款字节开源的字节码框架ByteX，今天研究一下...

1. 介绍

ByteX由字节跳动抖音 Android 团队提供，官方说它是一个基于gradle transform api和ASM的字节码插件平台（或许，你可以把它当成一个有无限个插头的插座？）。

怎么理解字节码插件开发平台呢？官方在背景中举例说单独插件编译构建耗时是多少，加起来就会呈线性增长，而ByteX的思想是把插件的所有功能都做出来，但留出中间的feature部分，可自由扩展，这样就可以解决上述的问题，压缩构建时长，只用一个插件的构建时长或者多一点点，就可以完成N个插件的功能，另一方面形成平台后，可以加快开发进度，新增一个插件功能将会变得更加简单。

目前集成了若干个字节码插件，每个插件完全独立，既可以脱离ByteX这个宿主而独立存在，又可以自动集成到宿主和其它插件一起整合为一个单独的Transform。插件和插件之间，宿主和插件之间的代码是完全解耦的（有点像组件化），这使得ByteX在代码上拥有很好的可拓展性，新插件的开发将会变得更加简单高效。

2. 特点

  • 代码复用。公共的代码下沉下到common，给所有插件复用，这样每个插件就只需要专注于字节码插桩就行了。

  • 插件间代码隔离，相互解耦。之前字节码的相关feature都是基于某个字节码插件module来迭代扩展的，但各个feature的代码耦合在一起，久而久之这个插件module就成为了大杂烩。而基于ByteX，各个feature都独立成一个个插件，各个feature的代码相互隔离，相互独立，有利于新插件的功能拓展。

  • 平台化让transform更高效

    • class文件多线程并发处理，充分利用打包机的CPU资源。
    • 插件间自动无缝地整合成一个Transform，提高处理构建的效率。Transform过程中，对class文件的IO是比较耗时的，把所有的plugin整合成一个单独transform可以避免打包的额外时间开销呈线性增长。让耗时从1+1=2，变成1+1<2或者约等于1。

  • 插件移植性强。每个插件都可以脱离ByteX宿主，独立成一个transform，独立工作。

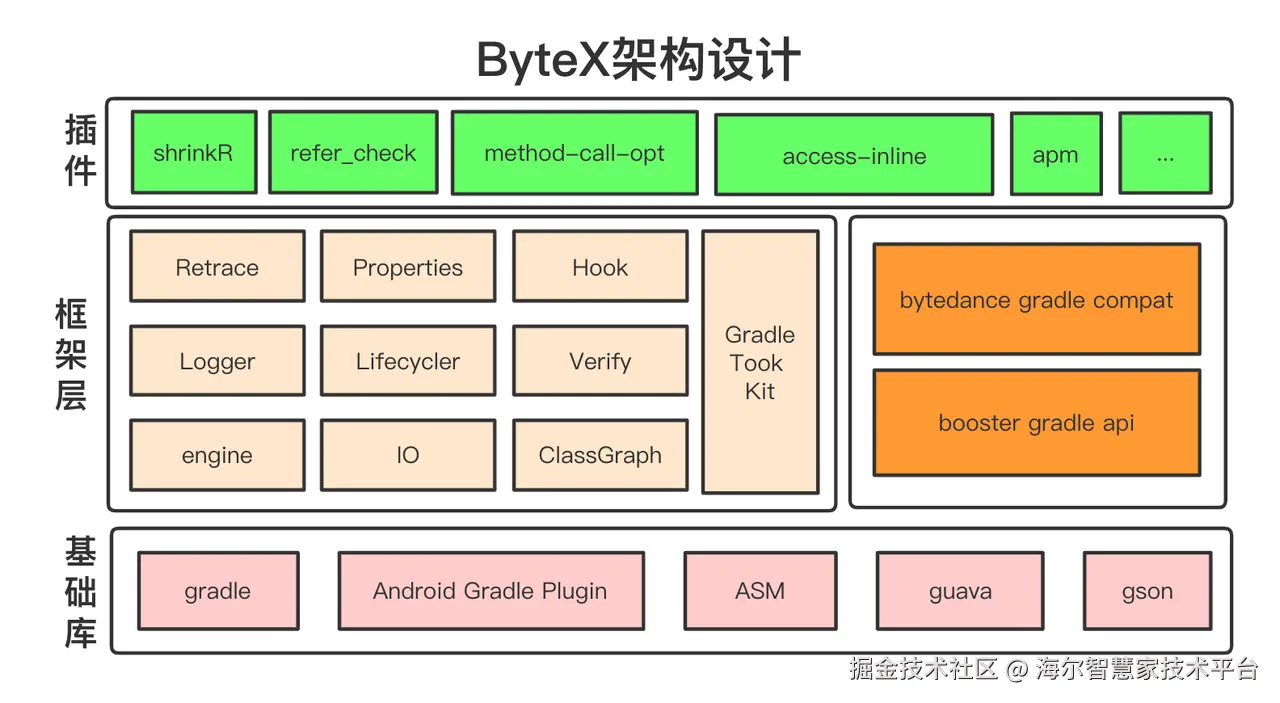

3. 项目结构


TransformEngine

负责遍历读取工程和Android SDK里的所有class文件，并回写到transform指定目录。

base-plugin

宿主，也就一个壳。

common

基础代码库，包括类图构建逻辑，日志，提供给各个插件的适配接口等。

其它插件module

依赖common，实现相应的接口和各自的字节码插桩逻辑。

4. ByteX框架能做什么？

在字节跳动公司内基于ByteX开发的插件超过25个(只开源了部分)，我们可以将它开放出来的插件直接拿来用，将来也可以基于ByteX快速开发出自己的插件，可以完成的功能包括但不限于以下这些：

  • 性能优化(SPI...)
  • 优化包大小(xxx-inline...)
  • 修复bug
  • 代码分析检查/安全扫描
  • AOP(SharedPreferences替换...)
  • 其他

5. 接入方法

// 在build.gradle里添加以下配置，按需apply你的插件：

buildscript {
    ext.plugin_version="0.3.0"
    repositories {
        google()
        jcenter()
        maven {
            url "https://artifact.bytedance.com/repository/byteX/"
        }
    }

    dependencies {
        classpath "com.bytedance.android.byteX:base-plugin:${plugin_version}"
          // Add bytex plugins' dependencies on demand. 按需添加插件依赖
        classpath "com.bytedance.android.byteX:refer-check-plugin:${plugin_version}"
          // ...
    }
}

apply plugin: 'com.android.application'
// apply ByteX宿主
apply plugin: 'bytex'
ByteX {
    enable true
    enableInDebug false
    logLevel "DEBUG"
}

// 按需apply bytex 插件
apply plugin: 'bytex.refer_check'
// ...



// 注意：如果不apply ByteX宿主，那么这些ByteX插件与普通的插件无异，将会各自形成单独的Transform。反之，所有ByteX的插件将会自动融合成一个Transform。

6. 官方已有的插件

  1. 官方插件如下

    1. access-inline-plugin（access方法内联）
    2. shrink-r-plugin（R文件瘦身和无用资源检查）
    3. closeable-check-plugin（文件流的close检查）
    4. const-inline-plugin（常量内联）
    5. field-assign-opt-plugin（优化多余赋值指令）
    6. getter-setter-inline-plugin （getter和setter方法内联）
    7. method-call-opt-plugin（干净地删除某些方法调用，如Log.d）
    8. coverage-plugin（线上代码覆盖率）
    9. refer-check-plugin（检查是否有调用不存在的方法和引用不存在的字段）
    10. serialization-check-plugin（序列化检查）
    11. SourceFileKiller（删除SourceFile和行号属性，作为示例）
    12. ButterKnifeChecker（检测跨module使用ButterKnife可能导致的问题）
    13. RFileKnife（修复R.java太大编译报code too large的问题）

  2. 经验证，以下三个插件引入我们的工程后，可直接编译通过，总共减小包体伿360KB

    1. shrink-r-plugin
    2. const-inline-plugin
    3. field-assign-opt-plugin

7. 编译源码

7.1 关于维护

  1. 从Github上下载下来代码，查看提交记录，发现从2021年7月更新后就再没有新的代码提交，与它相对应的是booster一直有代码提交，难道又是一个KPI产品，开源就了事了，不再维护？
  2. 赶紧找了一个字节的朋友问一下，原来他们内部一直在用，说是必需品，看来应用还是挺强的啊，只是开源的有点差强人意，KPI产品确凿了，且用且珍惜吧，或者自己造一个轮子? ^_^

7.2 下载代码

  1. 官方开源在github上，地址是：github.com/bytedance/B…
  2. 直接Clone下来即可，没有杂七杂八的分支，只有一个master，最高发布版本是0.3.0
  3. 基于master拉一个dev分支进行开发

7.3 编译

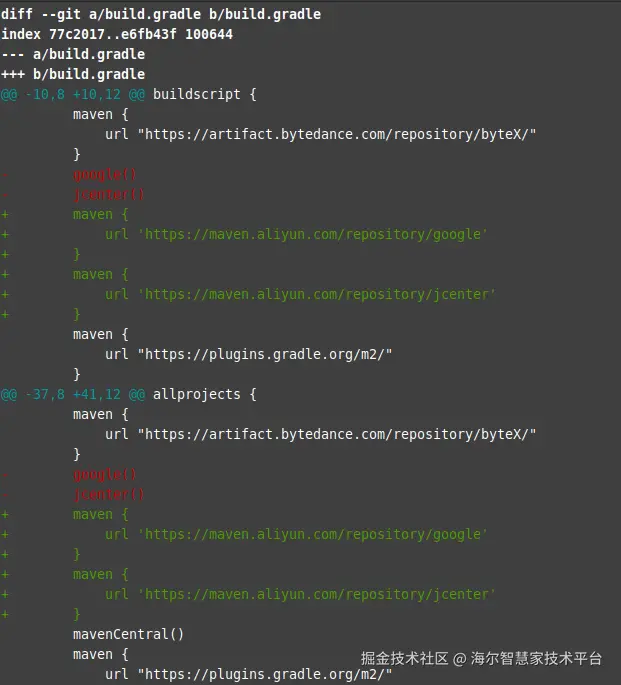

  1. 修改Maven代理，加快依赖下载速度


  1. 运行脚本 bash publish.sh，即可将产物发布到代码根路径下的 gradle_plugins 目录下，或者双击uploadArchives 任务；

7.4 发布到公司Maven

1. 添加配置

如果我们的插件在本地开发并自测完成后,需要将插件发布到线上的公司maven,方便集成到实际项目的当中。首先在ByteX的根目录下新建（如果有就不用新建了）一个local.properties的配置文件,添加如下配置：

  UPLOAD_MAVEN_URL=xxx
  UPLOAD_MAVEN_URL_SNAPSHOT=xxx
  USERNAME=xxx
  PASSWORD=xxx
  USERNAME_SNAPSHOT=xxx
  PASSWORD_SNAPSHOT=xxx

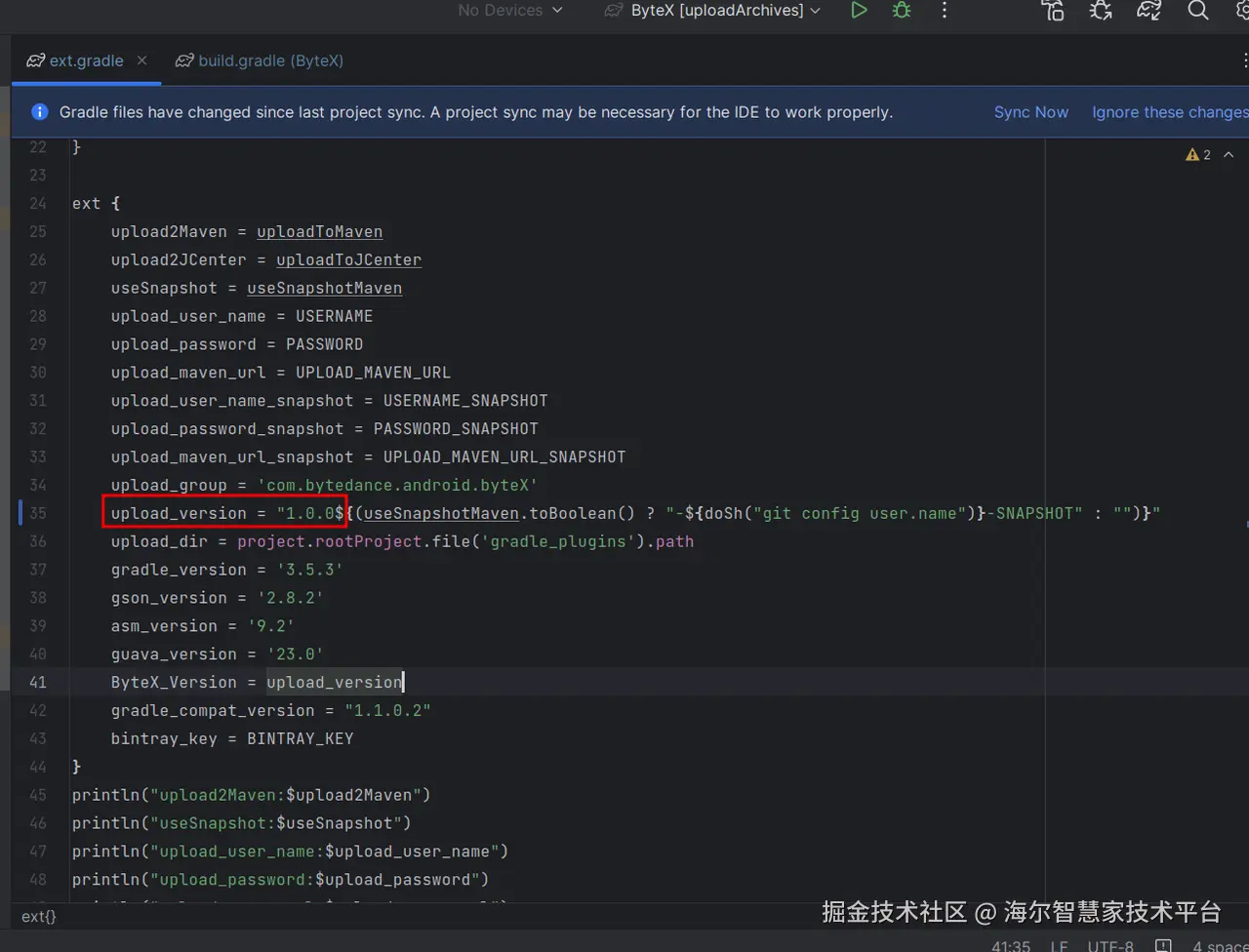

2. 然后,修改ext.gradle里的upload_version


  1. 运行脚本发布

同样地,执行脚本(或者双击uploadArchives即可将插件发布到线上maven.)

./publish.sh -m

  发布到snapshot

./publish.sh -m -t

8. 总结 & 后续

本篇文章简单介绍了一下ByteX，及如何编译和发布它，在我本地已经成功编译，并发布到私服进行了验证，整体感觉ByteX的文档写和编译脚本写得还是挺完善的，比较容易上手。后续在ByteX框架上扩展新功能或者是其它的一些参考可以参考官方文档 github.com/bytedance/B…
