K8s新手系列之Endponit

• 概述
• 负载分发策略
• 验证Endpoint
  • 创建service和deploy
  • 查看创建成功对应的资源
  • 当我们重启Pod之后看看Endpoints列表会发生什么
• 编写一个属于自己Endpoints
  • 查看一下资源

回到顶部

概述

官方文档：kubernetes.io/zh-cn/docs/…

Endpoint简称ep

Endpoint是kubernetes中的一个资源对象，存储在etcd中，用来记录一个service对应的所有pod的访问地址，它是根据service配置文件中selector描述产生的。

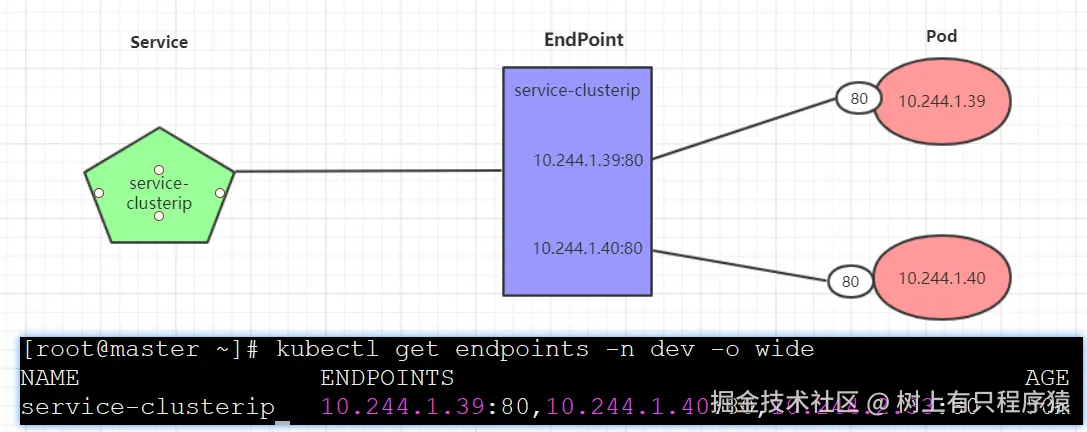

一个Service由一组Pod组成，这些Pod通过Endpoints暴露出来，Endpoints是实现实际服务的端点集合。换句话说，service和pod之间的联系是通过endpoints实现的。

回到顶部

负载分发策略

对Service的访问被分发到了后端的Pod上去，目前kubernetes提供了两种负载分发策略：

• 如果不定义，默认使用kube-proxy的策略，比如随机、轮询
• 基于客户端地址的会话保持模式，即来自同一个客户端发起的所有请求都会转发到固定的一个Pod上，此模式可以使在spec中添加sessionAffinity:ClientIP选项

回到顶部

验证Endpoint

创建service和deploy

[root@master01 ~/ingress]# cat nginx-deploy.yaml# serviceapiVersion: v1kind: Servicemetadata:  namespace: default  name: nginx-svc-clusteripspec:  type: ClusterIP  selector:    app: nginx  ports:  - name: clusterip-nginx    port: 80    targetPort: 80    protocol: TCP ---# deployapiVersion: apps/v1kind: Deploymentmetadata:  name: deployment-nginx  namespace: defaultspec:  replicas: 3  selector:    matchLabels:      app: nginx  template:    metadata:      name: pod-nginx      labels:        app: nginx    spec:      containers:      - name: container-nginx        image: nginx:1.14.1      restartPolicy: Always

查看创建成功对应的资源

# 查看pod[root@master01 ~/ingress]# kubectl get po -o wideNAME                                READY   STATUS             RESTARTS         AGE    IP                NODE     NOMINATED NODE   READINESS GATESdeployment-nginx-6d84458cd8-g8lkv   1/1     Running            0                35m    100.117.144.139   node01   <none>           <none>deployment-nginx-6d84458cd8-j8m6c   1/1     Running            0                35m    100.95.185.234    node02   <none>           <none>deployment-nginx-6d84458cd8-znr7t   1/1     Running            0                35m    100.117.144.140   node01   <none>           <none> # 查看svc详情，注意Endpoints列表是和pod的IP保持一致的[root@master01 ~/ingress]# kubectl describe svc nginx-svc-clusteripName:              nginx-svc-clusteripNamespace:         defaultLabels:            <none>Annotations:       <none>Selector:          app=nginxType:              ClusterIPIP Family Policy:  SingleStackIP Families:       IPv4IP:                10.96.1.52IPs:               10.96.1.52Port:              clusterip-nginx  80/TCPTargetPort:        80/TCPEndpoints:         100.117.144.139:80,100.117.144.140:80,100.95.185.234:80Session Affinity:  NoneEvents:            <none> # 查看endpoints资源[root@master01 ~/ingress]# kubectl get endpointsNAME                  ENDPOINTS                                                 AGEnginx-svc-clusterip   100.117.144.139:80,100.117.144.140:80,100.95.185.234:80   36m

当我们重启Pod之后看看Endpoints列表会发生什么

重启Pod

[root@master01 ~/ingress]# kubectl delete po deployment-nginx-6d84458cd8-g8lkv deployment-nginx-6d84458cd8-j8m6c deployment-nginx-6d84458cd8-znr7tpod "deployment-nginx-6d84458cd8-g8lkv" deletedpod "deployment-nginx-6d84458cd8-j8m6c" deletedpod "deployment-nginx-6d84458cd8-znr7t" deleted

查看资源，发现对应的IP是会进行变化的

# 查看Pod[root@master01 ~/ingress]# kubectl get po -o wideNAME                                READY   STATUS             RESTARTS         AGE    IP                NODE     NOMINATED NODE   READINESS GATESdeployment-nginx-6d84458cd8-4z4cb   1/1     Running            0                7s     100.95.185.236    node02   <none>           <none>deployment-nginx-6d84458cd8-ht2z9   1/1     Running            0                7s     100.117.144.141   node01   <none>           <none>deployment-nginx-6d84458cd8-ns47j   1/1     Running            0                7s     100.95.185.238    node02   <none>           <none># 查看service[root@master01 ~/ingress]# kubectl describe svc nginx-svc-clusteripName:              nginx-svc-clusteripNamespace:         defaultLabels:            <none>Annotations:       <none>Selector:          app=nginxType:              ClusterIPIP Family Policy:  SingleStackIP Families:       IPv4IP:                10.96.1.52IPs:               10.96.1.52Port:              clusterip-nginx  80/TCPTargetPort:        80/TCPEndpoints:         100.117.144.141:80,100.95.185.236:80,100.95.185.238:80Session Affinity:  NoneEvents:            <none>#查看endpoints[root@master01 ~/ingress]# kubectl get endpointsNAME                  ENDPOINTS                                                AGEkubernetes            10.0.0.30:6443                                           78mnginx-svc-clusterip   100.117.144.141:80,100.95.185.236:80,100.95.185.238:80   39m

回到顶部

编写一个属于自己Endpoints

Endpoints资源是通过name和namespace两个字段与Service进行关联的，所以Endpoints的名称和Service的名称相同.

示例：

[root@master01 ~]# cat ep.yaml# Endpoints资源apiVersion: v1kind: Endpointsmetadata:    name: harbor-huangxinsubsets:    - addresses:      - ip: 10.0.0.250      ports:      - port: 80        protocol: TCP---# Service资源apiVersion: v1kind: Servicemetadata:    name: harbor-huangxinspec:    type: ClusterIP    ports:        - port: 80          targetPort: 80

查看一下资源

# 查看service[root@master01 ~]# kubectl describe svc endpoint-huangsirName:              endpoint-huangsirNamespace:         defaultLabels:            <none>Annotations:       <none>Selector:          <none>Type:              ClusterIPIP Family Policy:  SingleStackIP Families:       IPv4IP:                10.96.1.127IPs:               10.96.1.127Port:              <unset>  80/TCPTargetPort:        80/TCPEndpoints:         10.0.0.250:80Session Affinity:  NoneEvents:            <none># 查看endpoint[root@master01 ~]# kubectl get ep endpoint-huangsirNAME              ENDPOINTS       AGEendpoint-huangsir   10.0.0.250:80   51s
