前言

本章分析async profiler如何在业务中落地：

1）应用直接接入async-profiler；

2）SkyWalking如何接入async-profiler；

注：

1）async-profiler4.0.0；

2）SkyWalking OAP服务端10.2，JavaAgent客户端9.4.0；

3）openjdk17；

4）相关文章

4-1）async-profiler源码（一）cpu profiling

4-2）SkyWalking8源码（四）性能剖析

一、应用直接接入async-profiler

1、案例

Step1，引入async-profiler依赖。

<dependency>
    <groupId>tools.profiler</groupId>
    <artifactId>async-profiler</artifactId>
    <version>4.0</version>
</dependency>

Step2，调用AsyncProfiler发起profiling。

@RestController
public class AsyncProfilerController {

    private static final Logger log = LoggerFactory.getLogger(AsyncProfilerController.class);

    private static final AsyncProfiler asprof;
    static {
        // 通过-D指定使用外置的libasyncProfiler.so实现
        // String lib = System.getProperty("async-profiler.lib");
        // asprof =  AsyncProfiler.getInstance(lib);

        // 使用async-profiler.jar中内嵌的libasyncProfiler.so
        asprof =  AsyncProfiler.getInstance();
    }
    @GetMapping("/async-profiler")
    public String execute(@RequestParam String cmd) throws IOException {
        return asprof.execute(cmd);
    }
}

Step3，使用。

开始profiling，这里分析cpu和内存分配事件，结果用jfr格式存储。

curl "localhost:8080/async-profiler?cmd=start,file=/tmp/asprof.jfr,event=alloc,cpu"

等待一段时间，结束profiling。

curl "localhost:8080/async-profiler?cmd=stop,file=/tmp/asprof.jfr"

Step4，效果如下：

这里用IDEA直接打开（也可以用JDK Mission Control）。

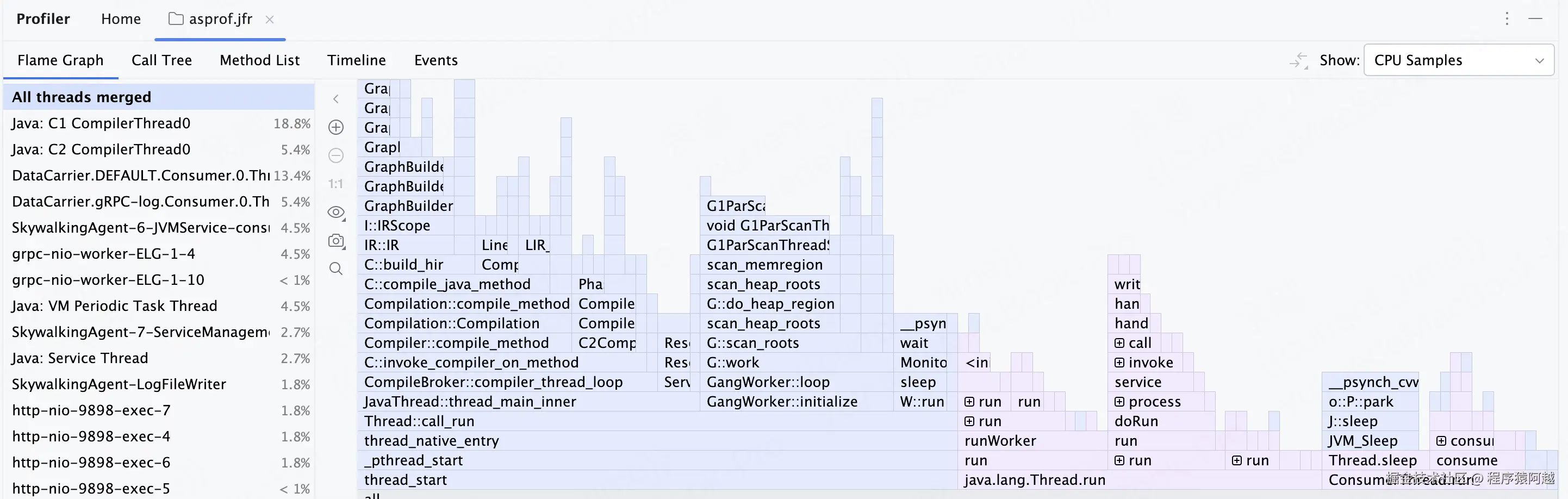

选择CPU Samples可以查看cpu分析结果。

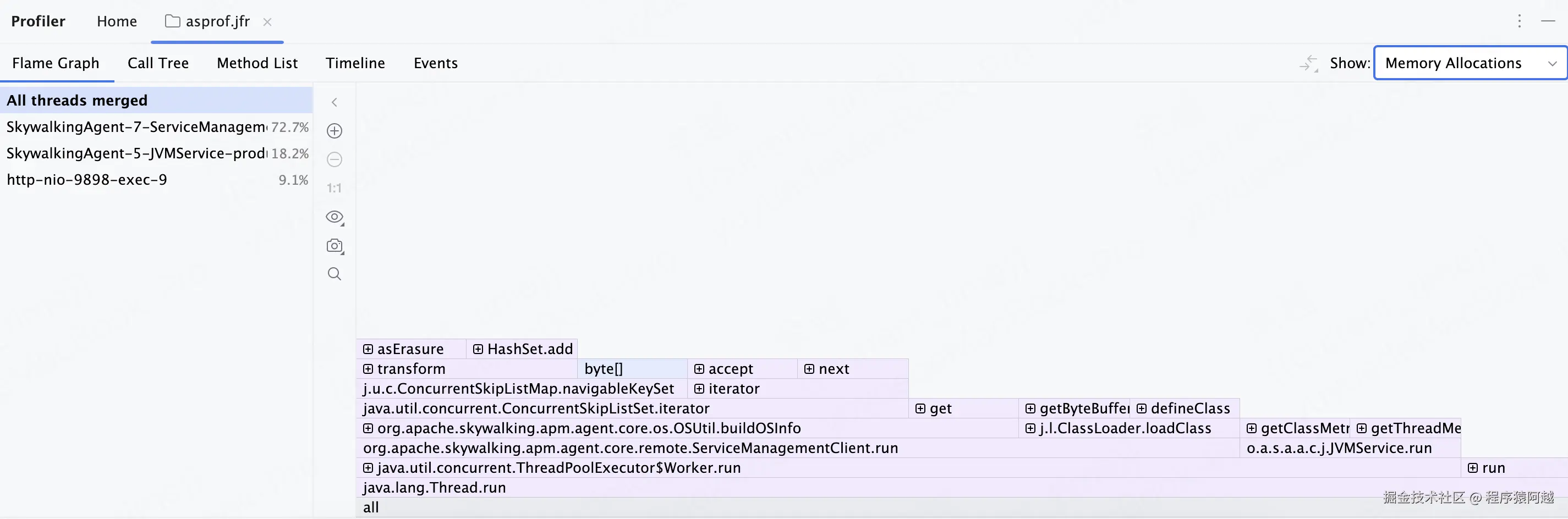

选择Memory Allocations可以查看alloc分析结果。


2、原理

2-1、创建AsyncProfiler

AsyncProfiler单例对象创建，需要加载asyncProfiler动态库。

动态库可以传入（libPath），也可以直接使用jar包里的（extractEmbeddedLib）。

public class AsyncProfiler implements AsyncProfilerMXBean {
    private static AsyncProfiler instance;

    private AsyncProfiler() {
    }

    public static AsyncProfiler getInstance() {
        return getInstance((String)null);
    }

    public static synchronized AsyncProfiler getInstance(String libPath) {
        if (instance != null) {
            return instance;
        } else {
            AsyncProfiler profiler = new AsyncProfiler();
            if (libPath != null) {
                // 可以指定libasyncProfiler.so的位置
                System.load(libPath);
            } else {
                try {
                    profiler.getVersion();
                } catch (UnsatisfiedLinkError var8) {
                    File file = extractEmbeddedLib();
                    if (file != null) {
                        // 默认取jar包里的libasyncProfiler.so
                        try {
                            System.load(file.getPath());
                        } finally {
                            file.delete();
                        }
                    } else {
                        // 否则从java.library.path系统变量获取
                        System.loadLibrary("asyncProfiler");
                    }
                }
            }

            instance = profiler;
            return profiler;
        }
    }
}

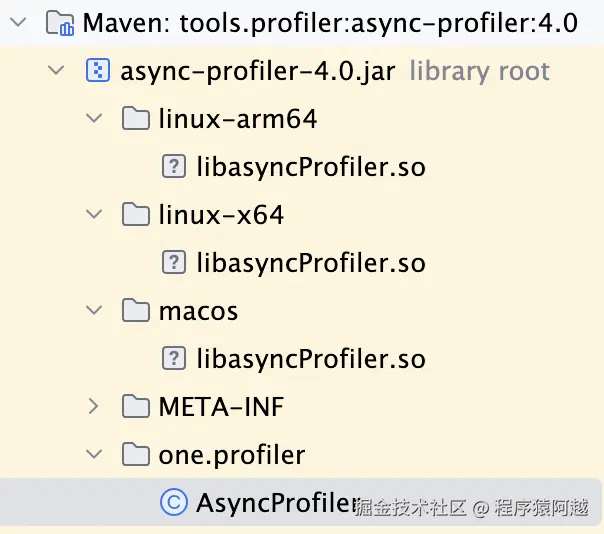

async-profiler将不同平台的动态库都打到jar包里了。

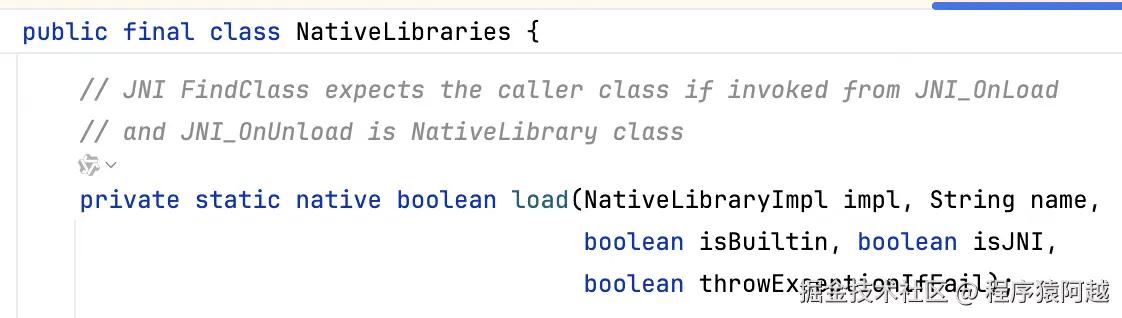

最终调用jdk.internal.loader.NativeLibraries#load加载动态库。

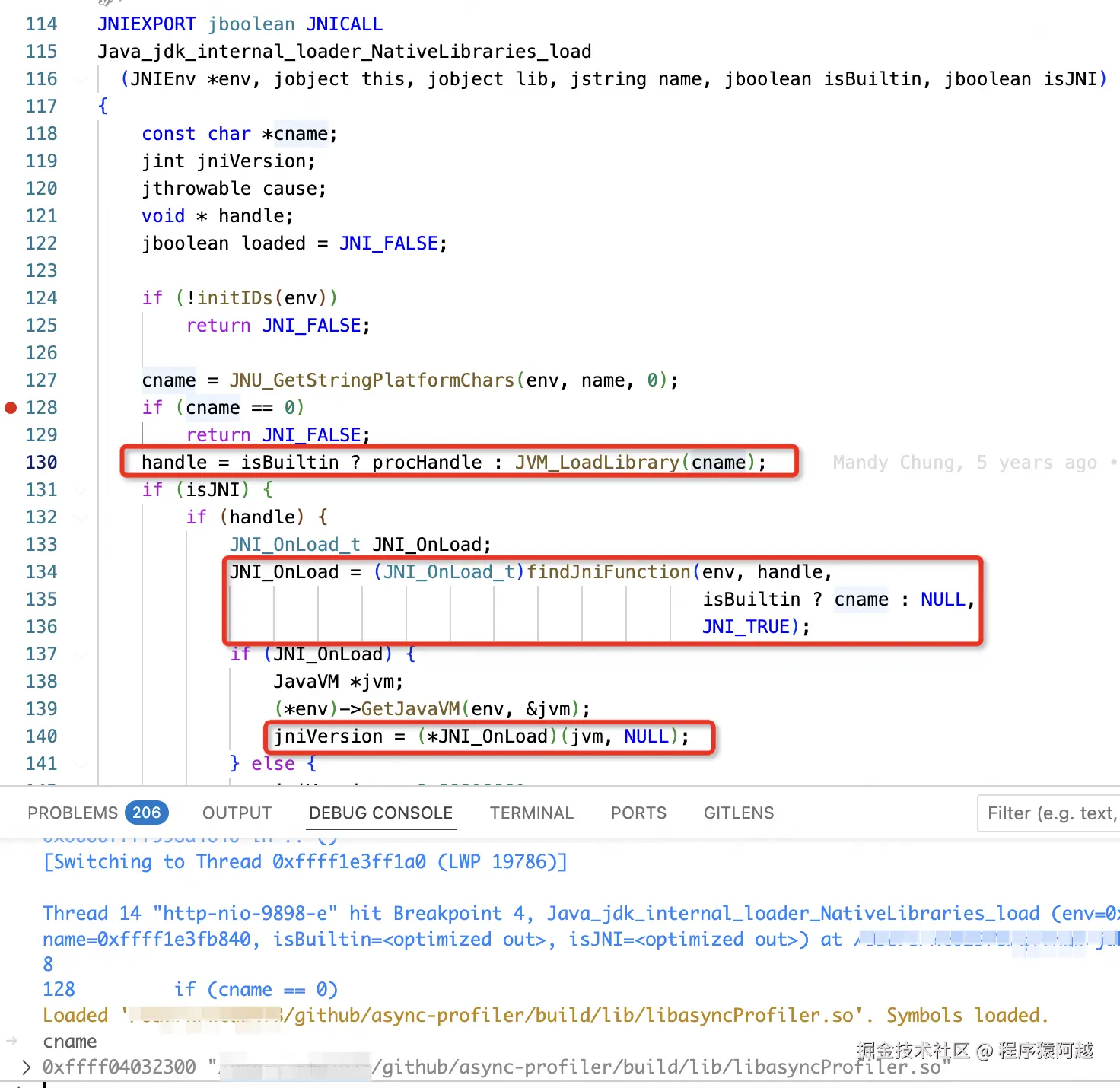

在openjdk中的实现如下：

1）根据入参name找到libasyncProfiler.so，返回fd；

2）从库中找到JNI_OnLoad方法；

3）调用库中的JNI_OnLoad方法；

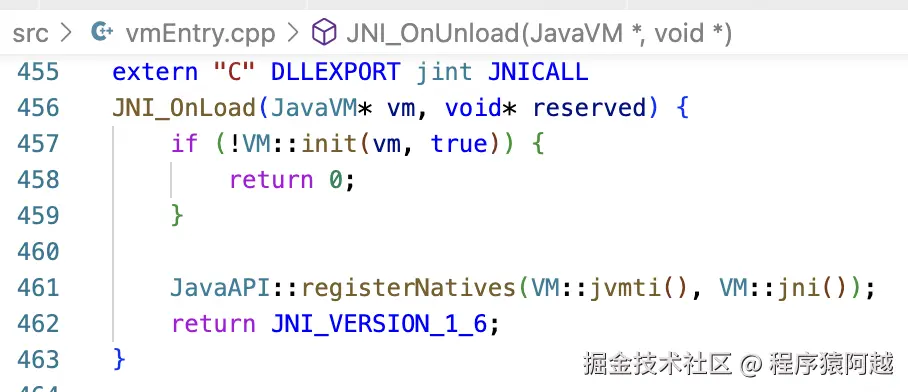

asyncProfiler.so中JNI_OnLoad实现如下：

1）执行初始化，上一章分析过，包括找AsyncGetCallTrace方法，挂载jvmti钩子，触发jmethodId分配等等；

2）注册native方法实现；

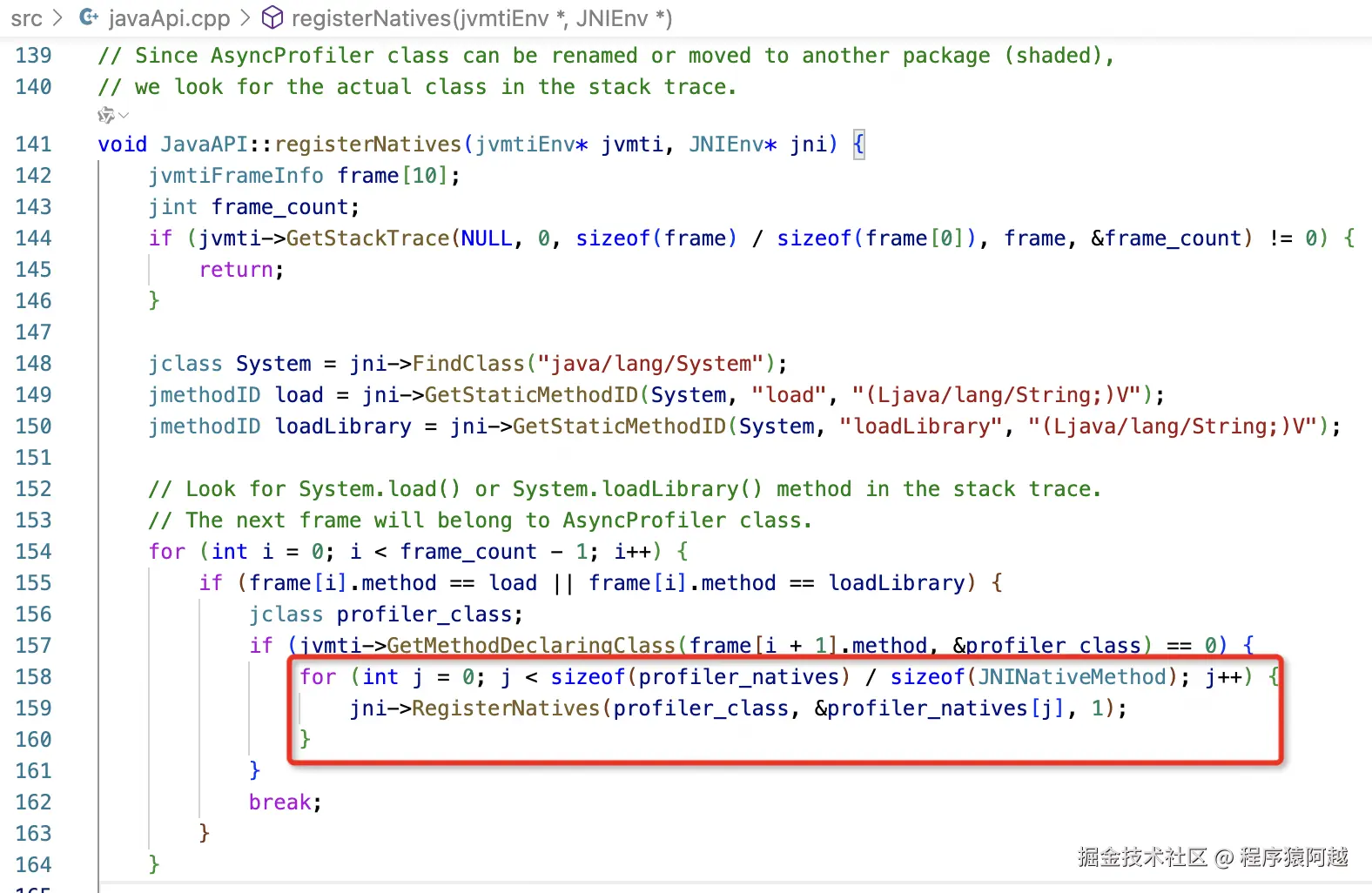

javaApi.cpp：registerNatives的实现比较搞笑，他这边为了兼容AsyncProfiler被shaded或改名，通过调用栈（GetStackTrace）反向定位AsyncProfiler类，最后循环注册n个内置的native方法。

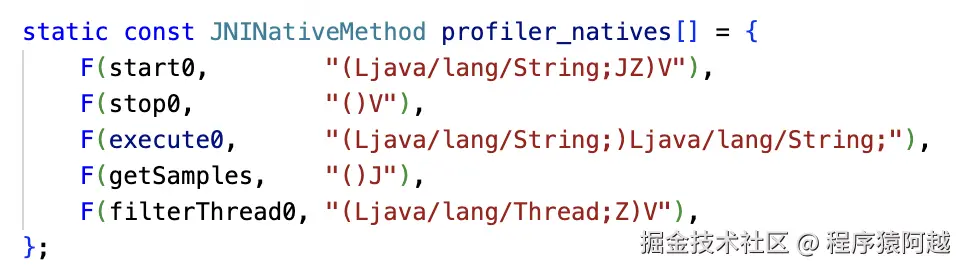

native方法包含如下几个。


2-2、execute

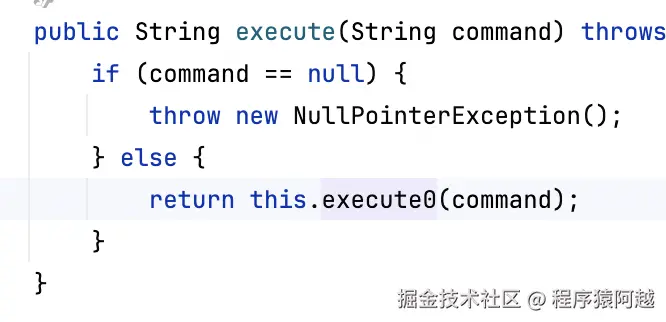

one.profiler.AsyncProfiler#execute：调用execute0方法。

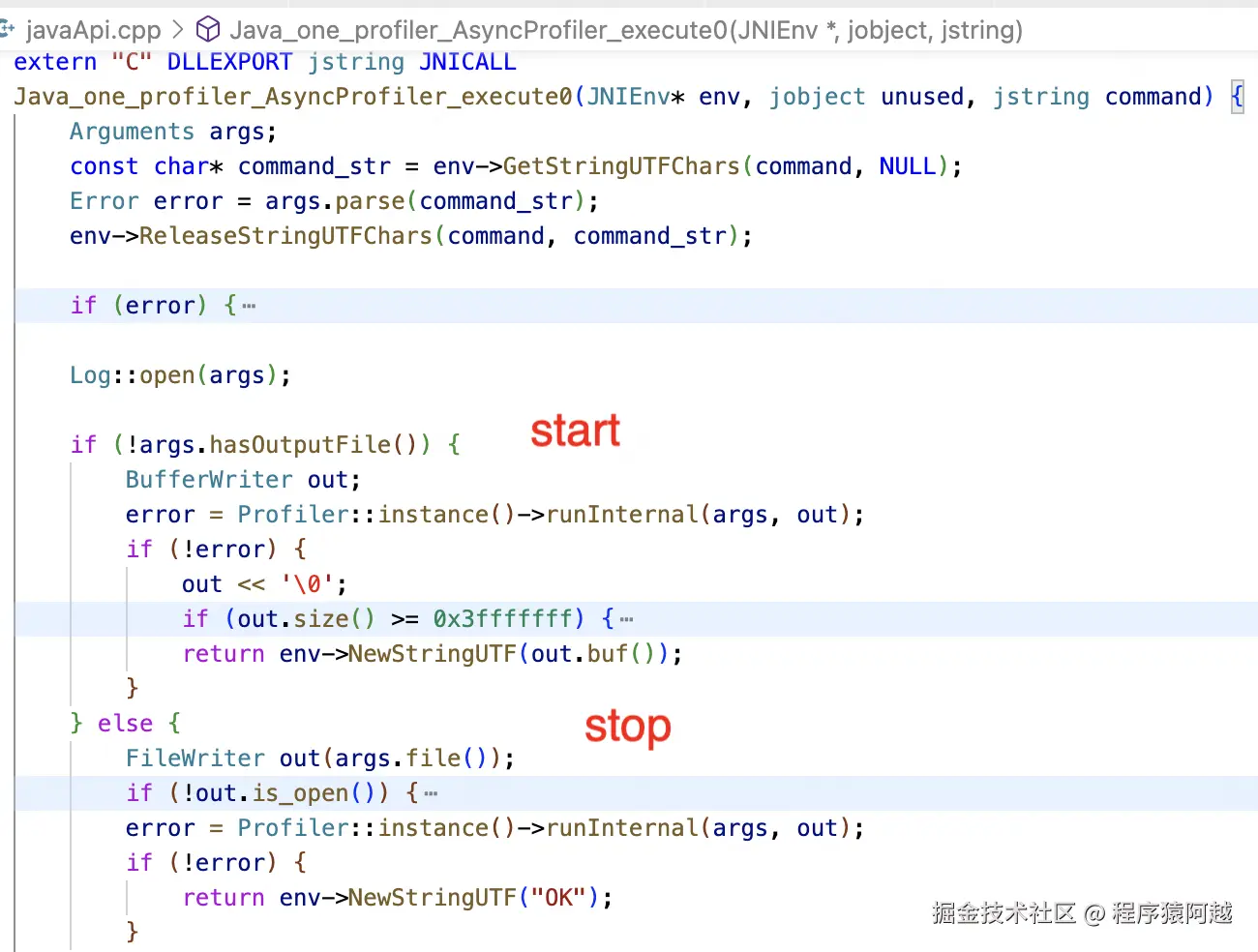

javaApi.cpp：Java_one_profiler_AsyncProfiler_execute0，execute0的native实现。

解析command入参到Arguments，开始profiling，后面逻辑上一章都分析过了。

对于cpu分析，主要是安装信号处理方法，不同的cpu引擎定时触发SIGPROF信号。


二、SkyWalking接入async-profiler

1、案例

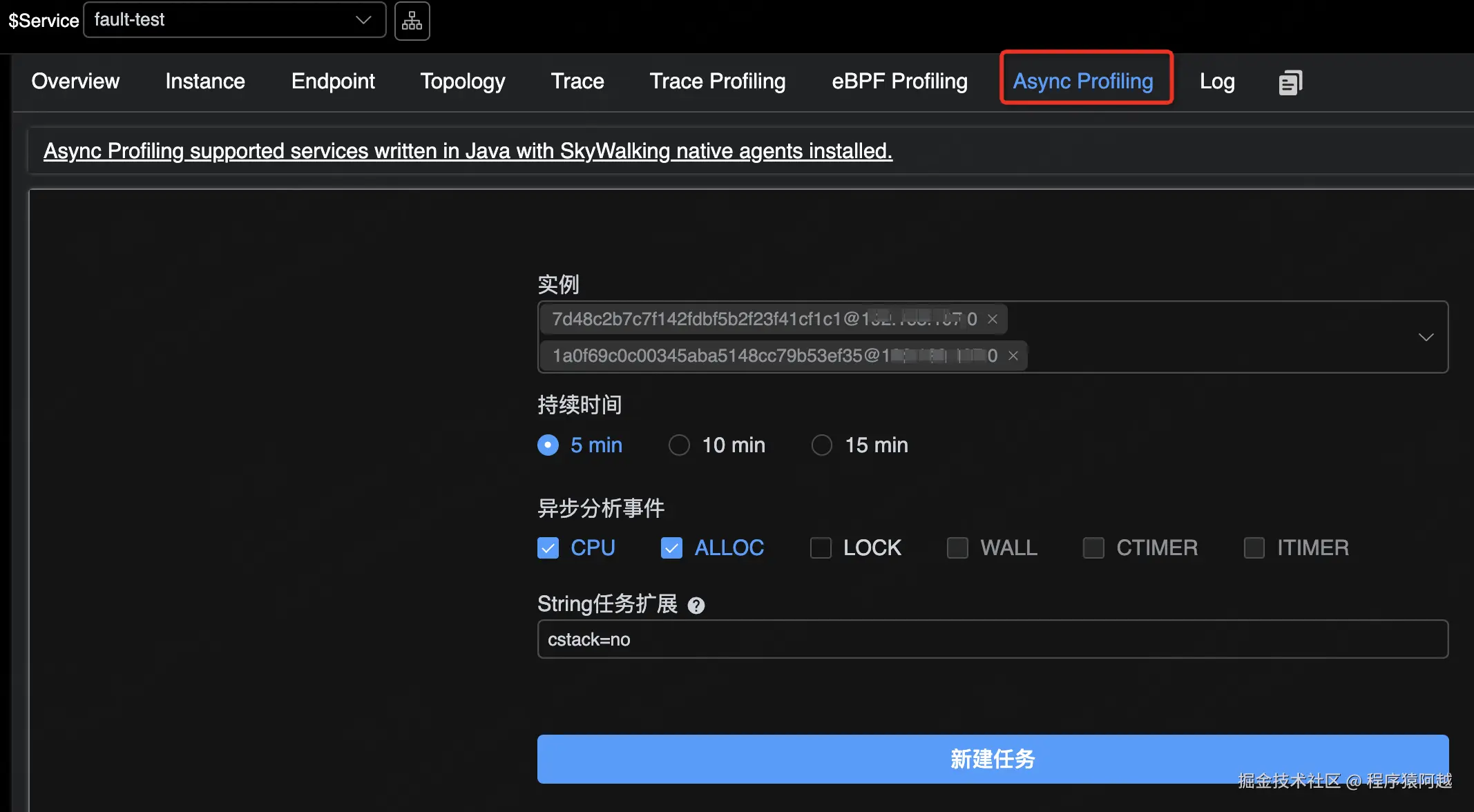

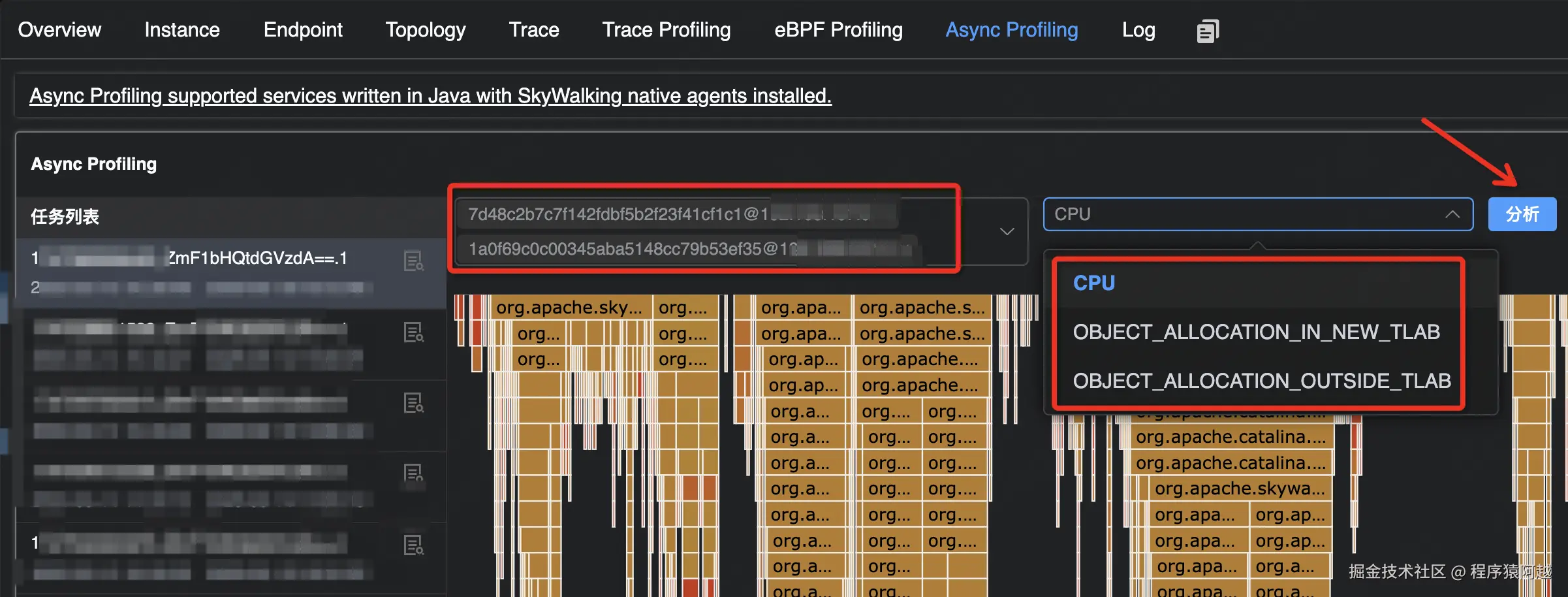

可多选服务实例和分析事件，String任务扩展就是传入libasyncProfiler的入参，可以传入cstack=no表示不收集native方法栈。

注：目前SkyWalking Agent对于String任务扩展仅用于libasyncProfiler的start指令，不会传入stop指令，所以控制stop指令的扩展参数无法生效（如传入simple,sig本意是调整方法输出格式，取classSimpleName+方法参数列表，在这里并不会生效）。


等待几分钟后可以查看分析结果。async-profiler本身只能分析单个进程的情况，SkyWalking的优势在于可以多选实例聚合数据返回。


2、原理

SkyWalking接入AsyncProfiler的整体流程和TraceProfiling差不多。

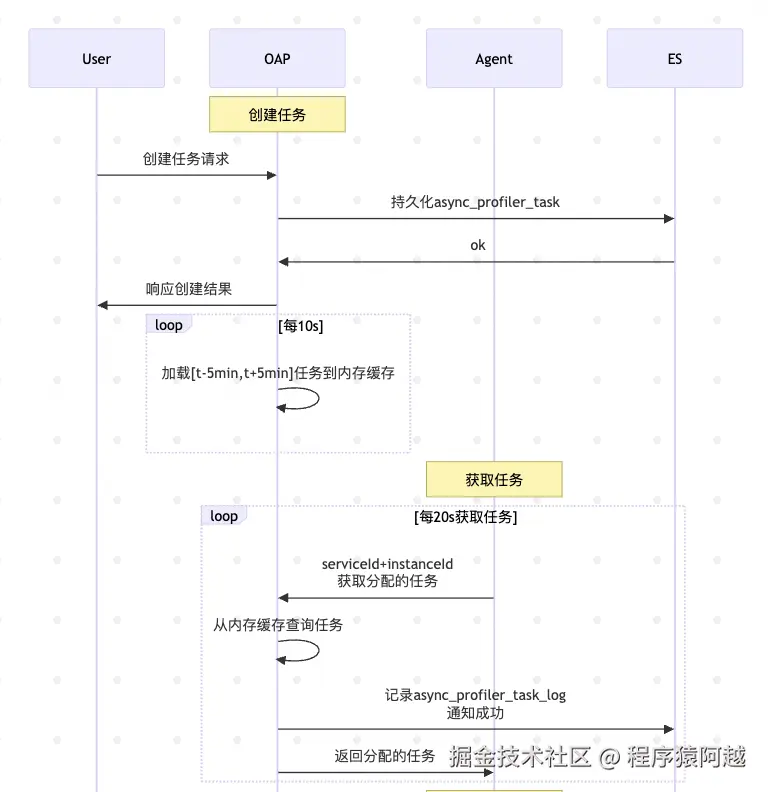

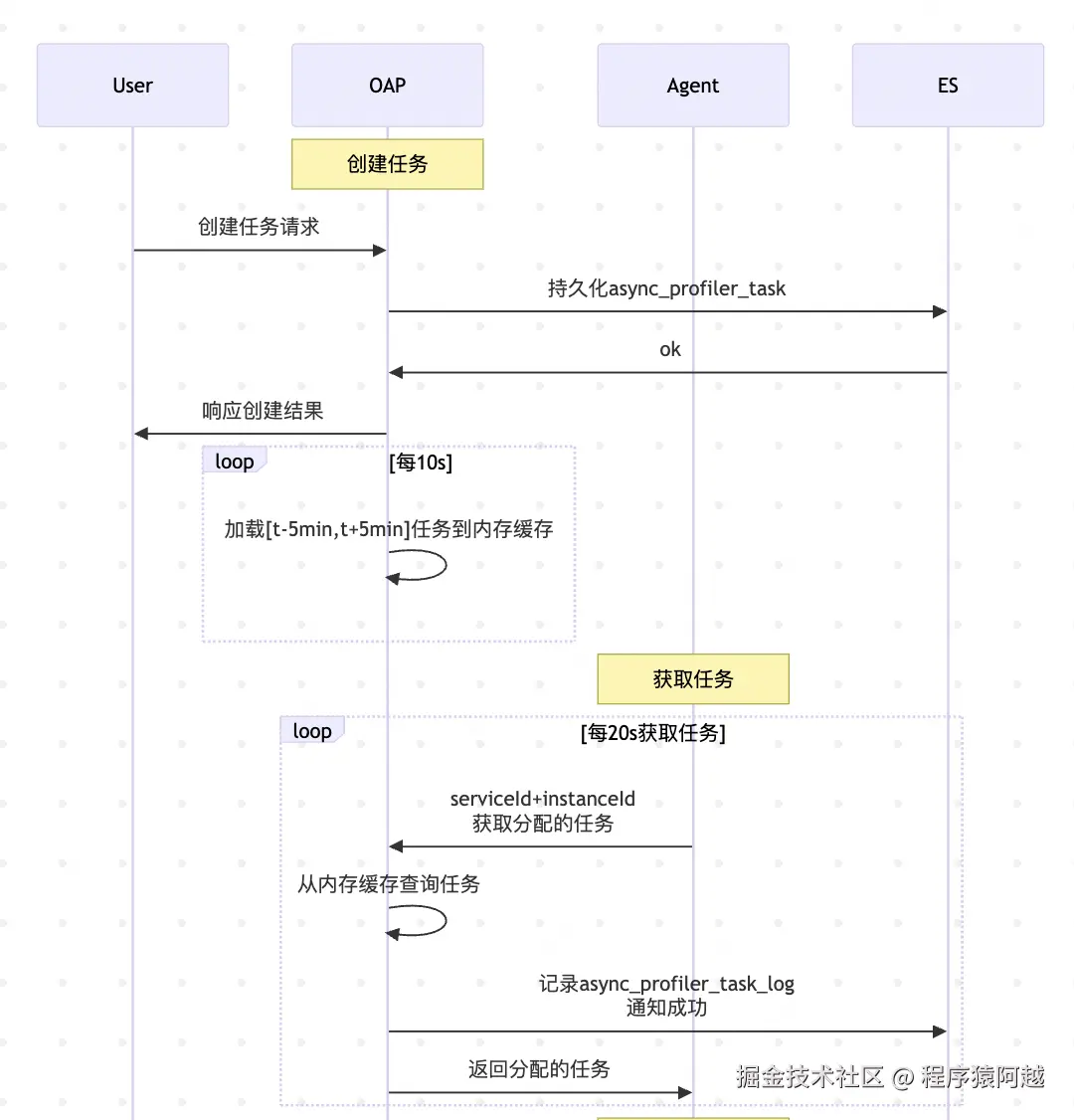

2-1、创建和获取任务

创建任务：

OAP，AsyncProfilerMutationService#createTask，创建任务，持久化到async_profiler_task。

OAP，CacheUpdateTimer#updateProfileTask，每10s从ES加载5分钟内的任务到内存缓存。

获取任务：

Agent，AsyncProfilerTaskChannelService#run，每20s调用OAP获取自己的任务。

OAP，AsyncProfilerServiceHandler#getAsyncProfilerTaskCommands，从内存查询后，记录通知成功，返回任务。


区别主要在于后面执行任务和完成阶段。

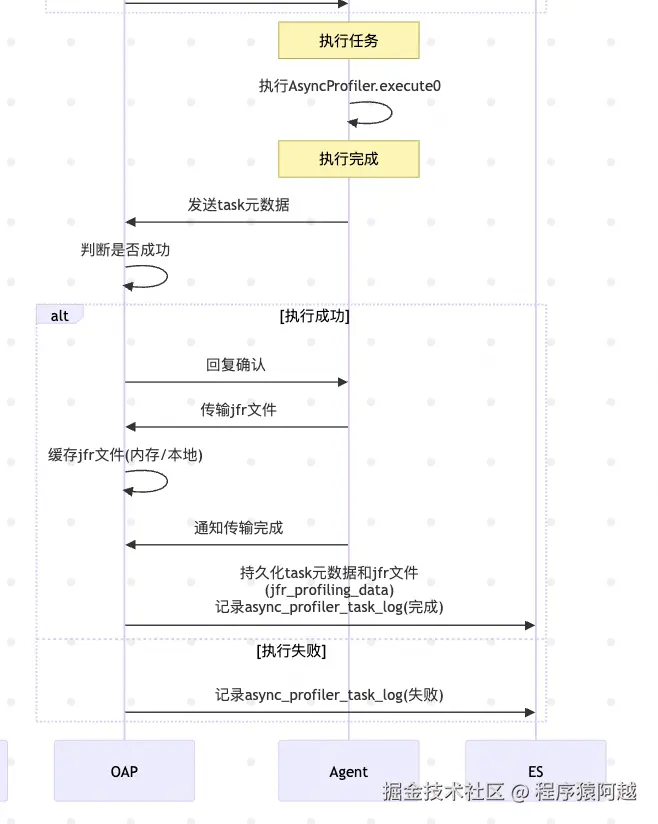

2-2、执行任务

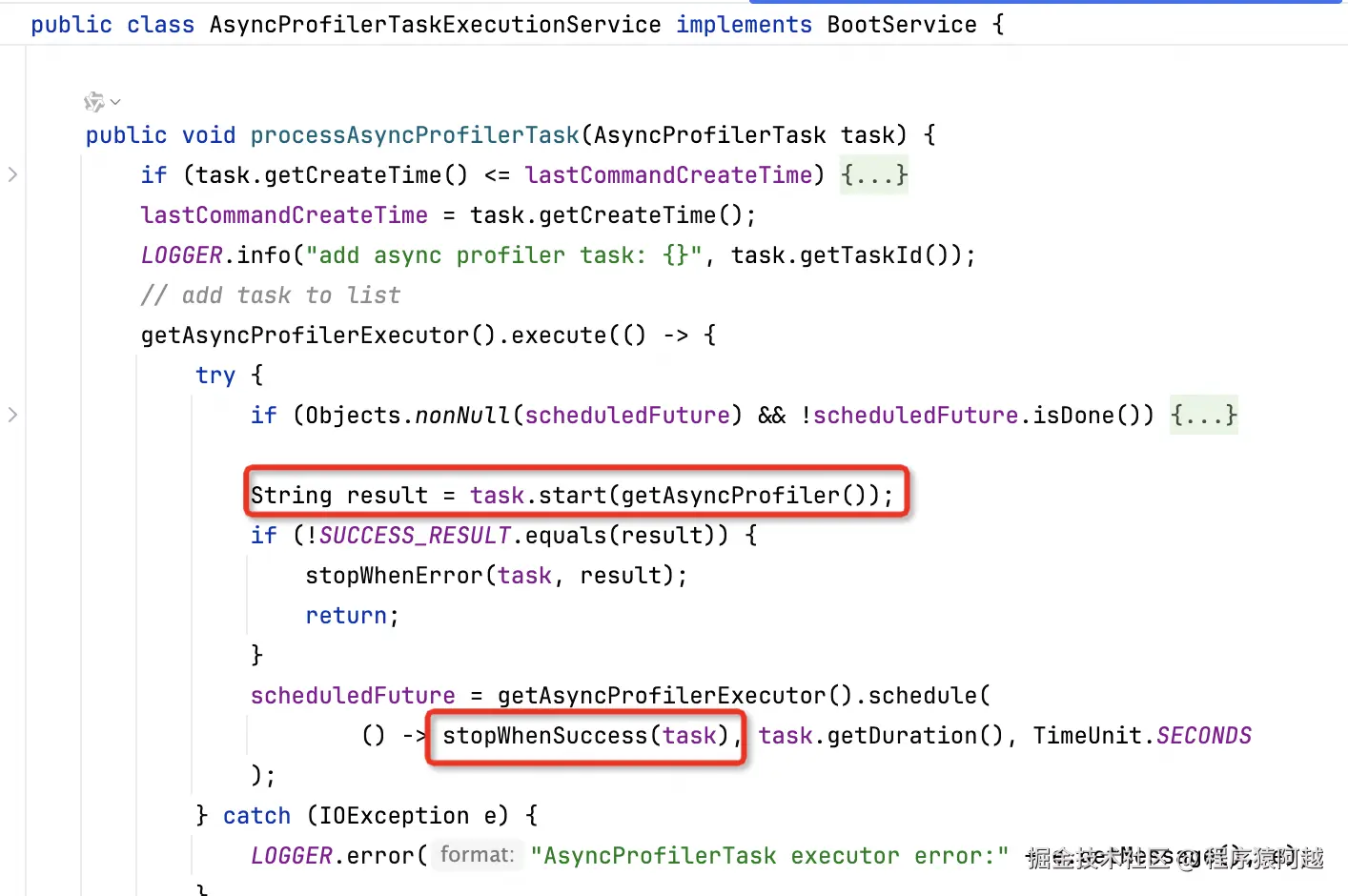

AsyncProfilerTaskExecutionService#processAsyncProfilerTask：grpc线程提交任务到AsyncProfiler线程（单线程），执行AsyncProfilerTask#start，延迟持续时间duration后，执行AsyncProfilerTask#stop。

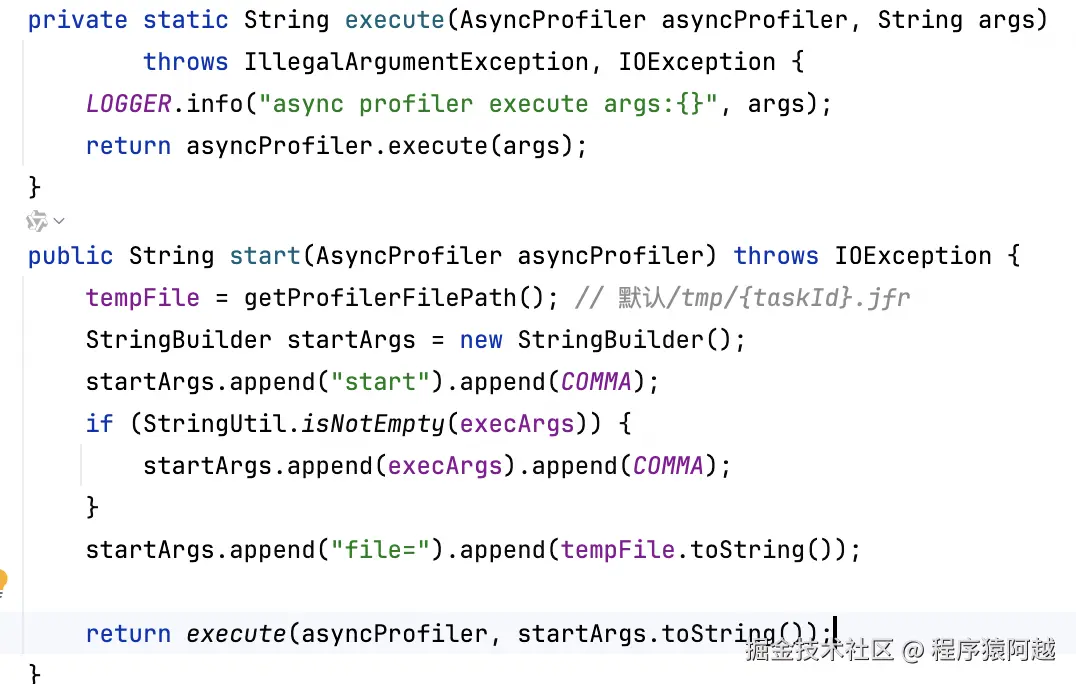

AsyncProfilerTask#start：开始任务

1）创建临时文件/tmp/{taskId}.jfr，用于记录profiling数据；

2）组装asyncprofiler命令参数，即start,event=事件类型,{用户传入扩展参数},file=临时文件；

3）调用AsyncProfiler#execute0开始profiling。

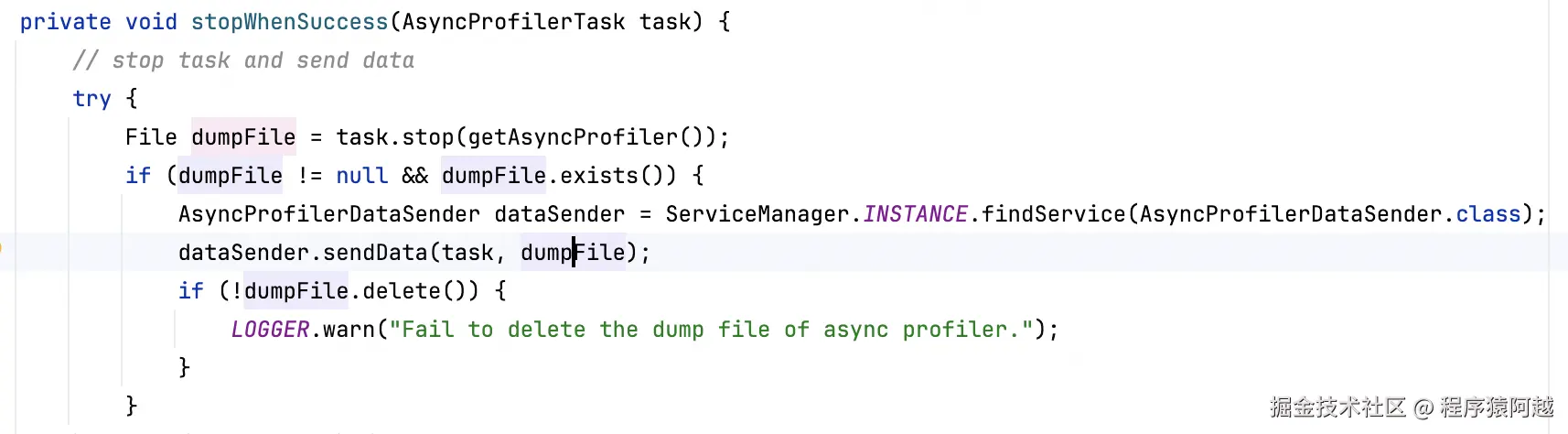

AsyncProfilerTaskExecutionService#stopWhenSuccess：经过duration时长，自动触发stop。


AsyncProfilerTask#stop：stop仅传入file参数，返回jfr文件。


2-3、执行完成

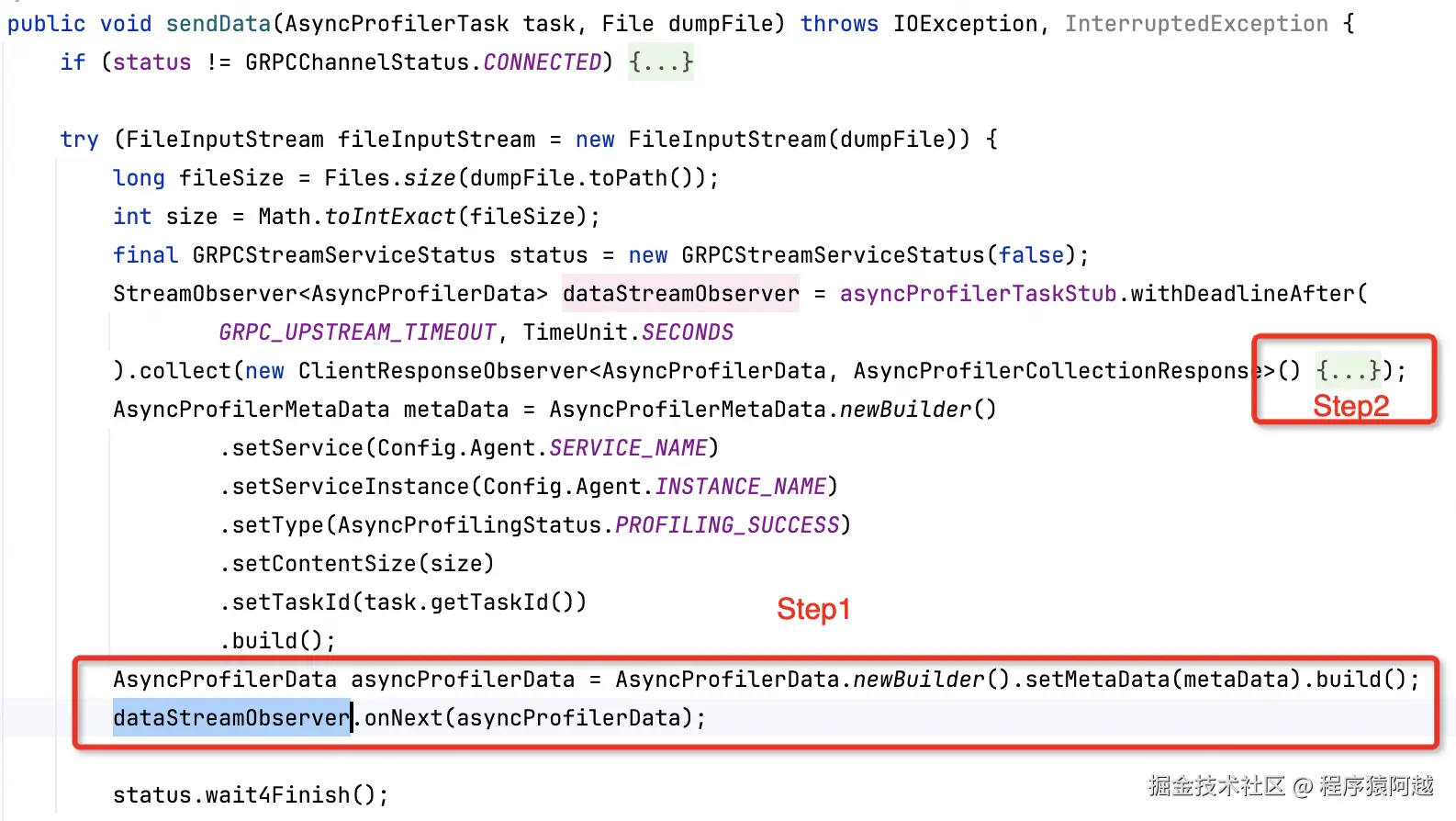

AsyncProfilerDataSender#sendData：Agent侧打开Grpc双向流，先发送一个AsyncProfilerMetaData给服务端，包括是否成功，还有jfr文件大小。

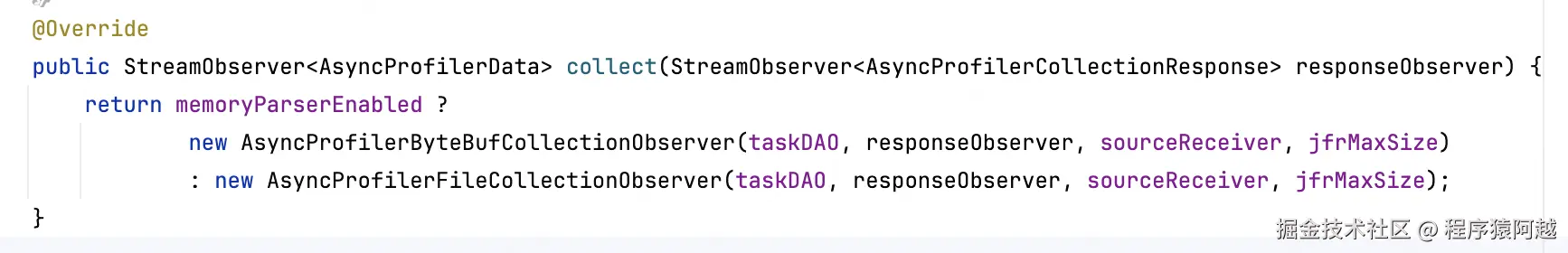

AsyncProfilerServiceHandler#collect：因为涉及文件传输，服务端根据SW_RECEIVER_ASYNC_PROFILER_MEMORY_PARSER_ENABLED=true/false有两种处理方式，默认true，使用堆内存接收jfr文件，可选false，使用临时文件接收jfr文件。

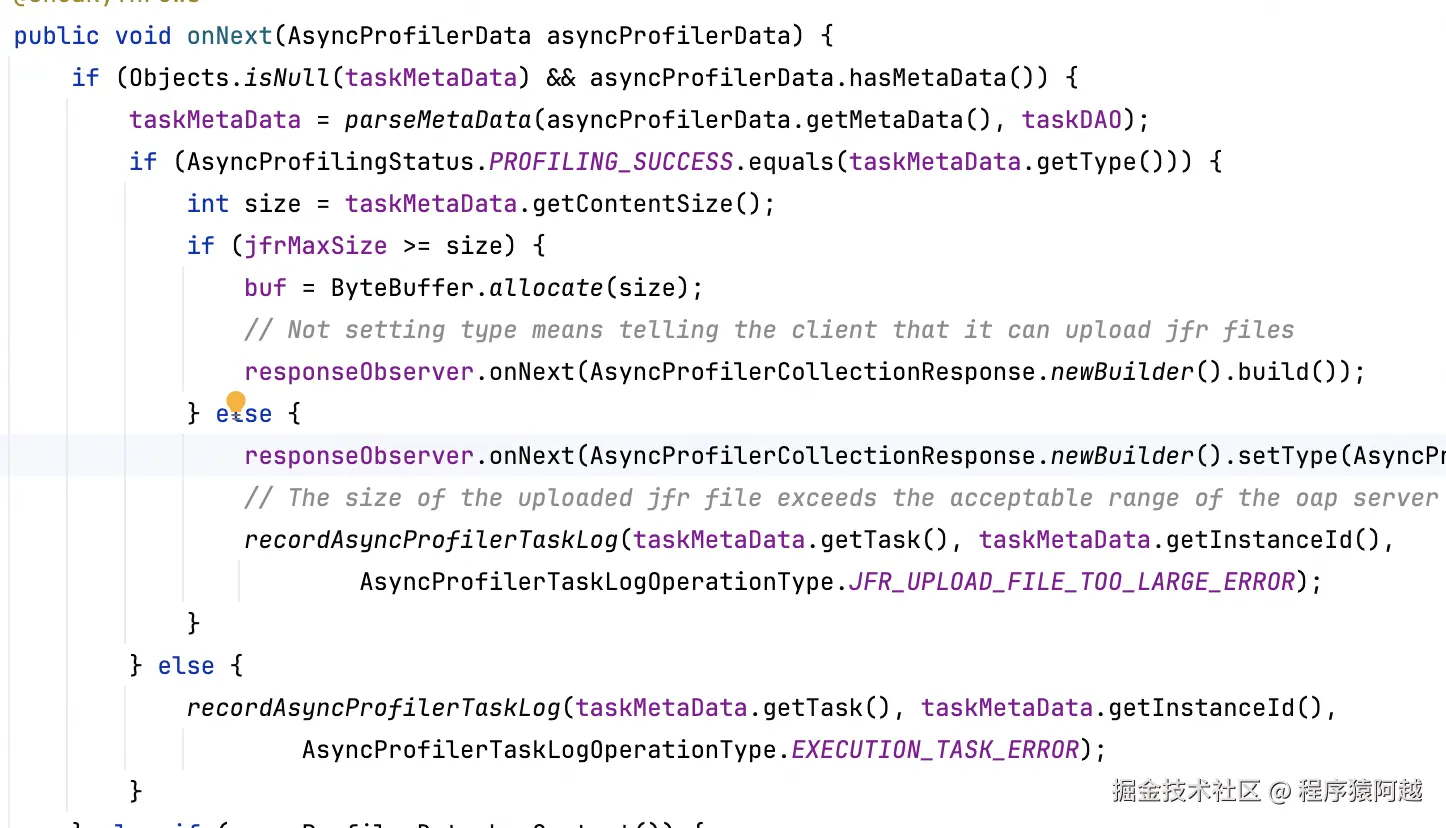

AsyncProfilerByteBufCollectionObserver#onNext：

如果profiling失败，直接记录执行失败日志，结束流程；

如果成功，收到metadata校验文件大小，服务端约束不能超过30MB，否则返回TERMINATED_BY_OVERSIZE，记录失败日志，结束流程；正常情况下，分配内存buffer，回复agent可以继续上传jfr文件，

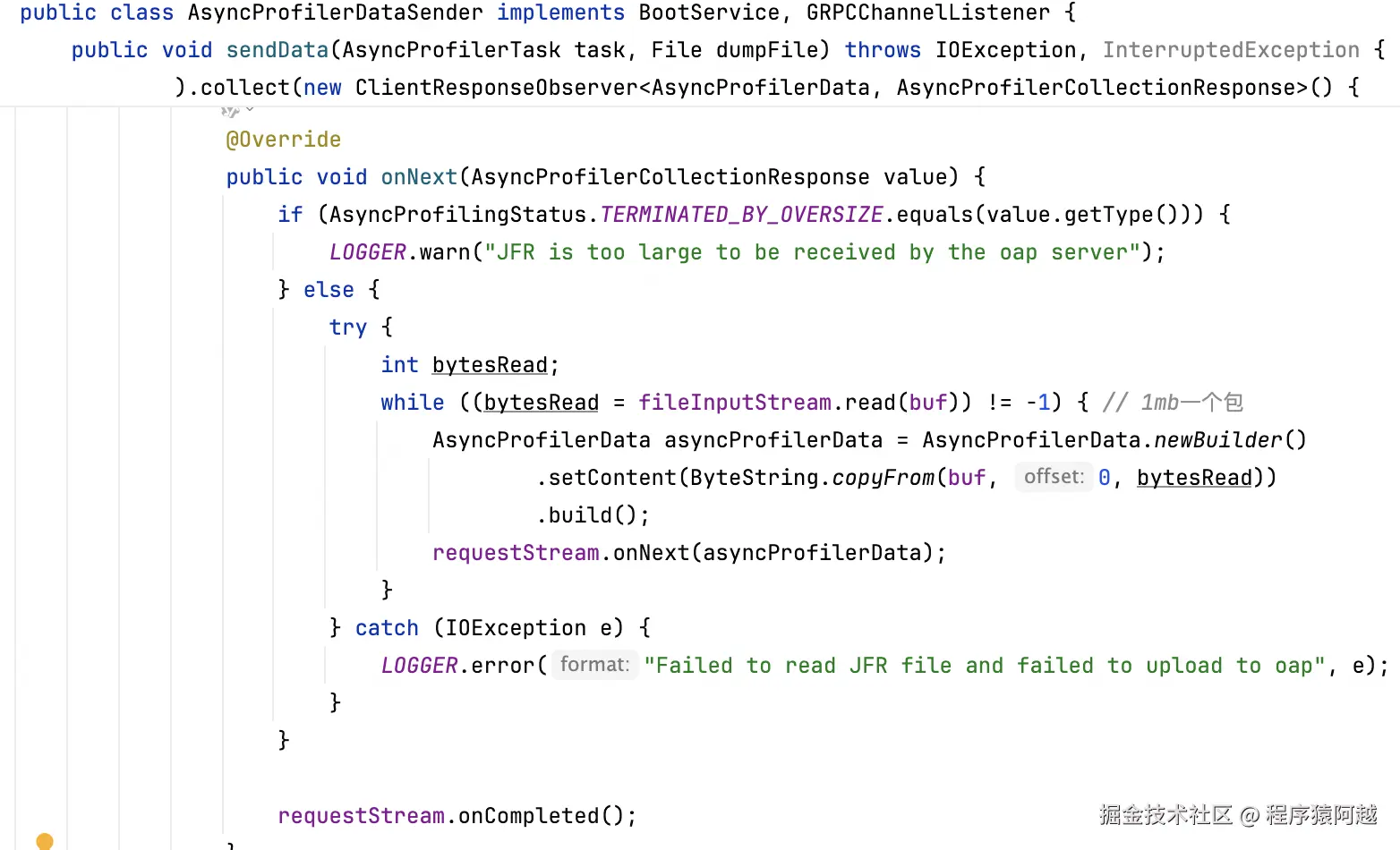

AsyncProfilerDataSender#sendData：agent收到服务端响应，读取jfr文件，以1MB一个包的速度发送给OAP，最终调用onCompleted告知OAP文件传输完毕。

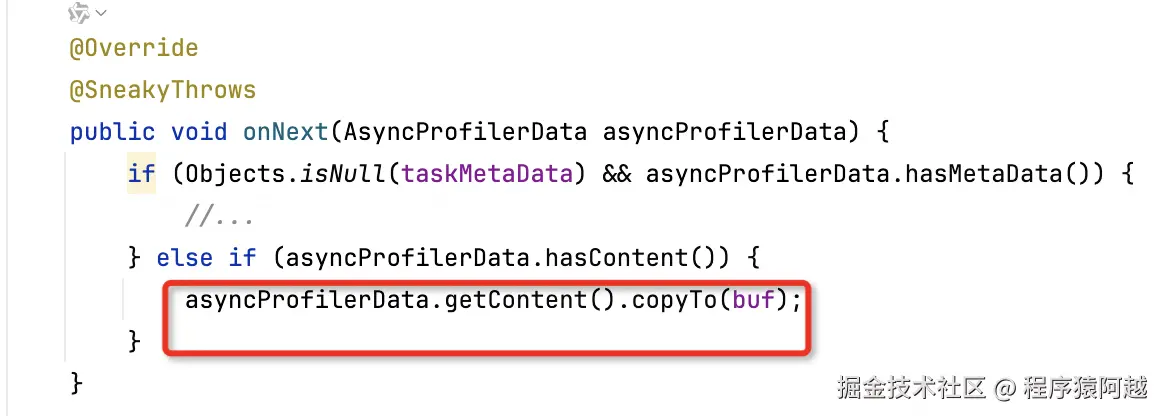

AsyncProfilerByteBufCollectionObserver#onNext：oap将数据缓存到内存buffer。

注：如果SW_RECEIVER_ASYNC_PROFILER_MEMORY_PARSER_ENABLED=false，这里就是写本地文件。


AsyncProfilerByteBufCollectionObserver#onCompleted：文件传输完毕，oap持久化数据。

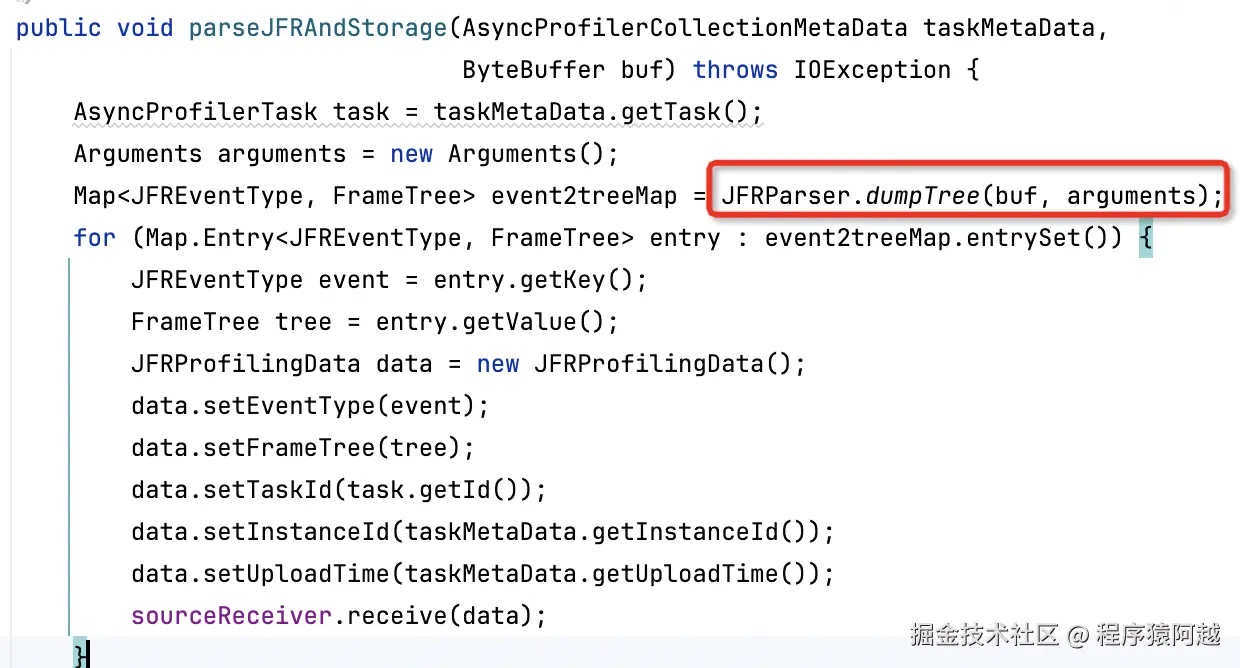

AsyncProfilerByteBufCollectionObserver#parseJFRAndStorage：

oap引入async-profiler提供的async-profiler-converter工具，解析jfr文件。

每类JFR事件（JFREventType）对应一条jfr_profiling_data记录（FrameTree）。

如cpu+alloc最后生成三条记录：EXECUTION_SAMPLE+OBJECT_ALLOCATION_IN_NEW_TLAB+OBJECT_ALLOCATION_OUTSIDE_TLAB。

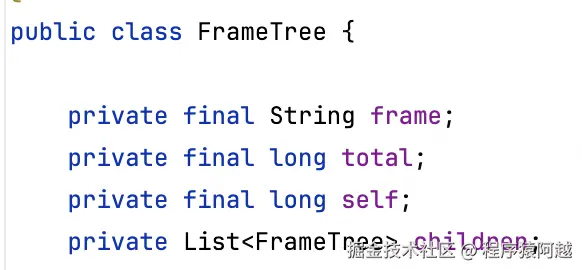

FrameTree是调用栈树，每个节点记录：frame-当前方法名，total-当前方法执行次数。

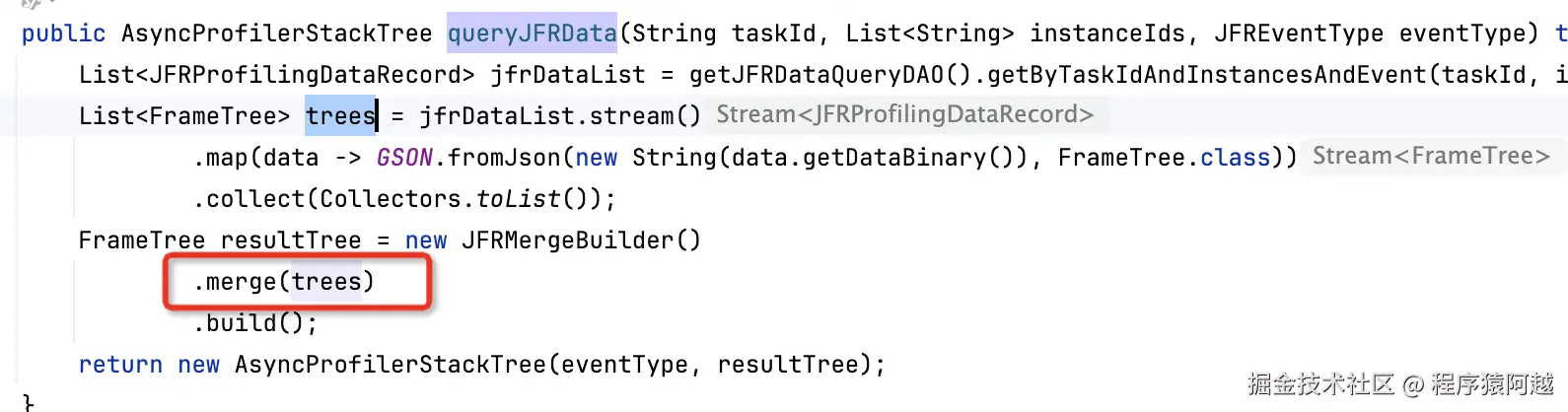

AsyncProfilerQueryService#queryJFRData：用户点击分析结果，需要做一次聚合，因为会多选instanceId，将不同进程的分析结果合并。


总结

本文分析了如何让async profiler在业务中落地。

方式一：应用直接引入async-profiler。

通过调用AsyncProfiler类中的execute0方法能直接在当前jvm进程内运行profiling。

其原理是async-profiler.jar中打入了libasyncProfiler.so动态库。

方式二：SkyWalking接入async-profiler。

SkyWalking接入async-profiling的大致流程和trace profiling类似。

OAP写入任务，agent主动拉取任务执行。


agent执行（start/stop）任务调用AsyncProfiler类中的execute0方法。

agent执行完成后上传jfr文件到oap，oap将数据写入jfr_profiling_data。
