Android 跨进程通讯IPC（一）：广播如何扩进程通讯；AIDL；如何在一个App里面启动多个进程；跨进程面试题

需求

之前有一个这样的需求：我们开发了一个App，实现了与硬件的通讯，比如实现自动售卖机的开关机。但现在有一个客户想要我们App不能联网，那么就不能远程开关机了，然后他们想要他们的App来控制远程开关机，希望我们能开发开关机的功能，这就涉及到进程间的通讯。

以前跨进程通讯我只接触过AIDL，但想着，为了这么一个小的需求大费周章，实在麻烦，然后就想到了使用广播。让他们App发送一个广播信号，然后我们来接收，执行指令，比较简单。

一、跨进程通讯方式一：广播方式

1.1 客户的App的代码

Intent intent = new Intent("com.example.spunsugar.deviceBoot");
sendBroadcast(intent);

也可以鞋带参数，比如是开机还是关机。

1.2 我们的App

public class DevBootReceiver extends BroadcastReceiver {
    @Override
    public void onReceive(Context context, Intent intent) {
        String action = intent.getAction();
        Log.d("外部 执行设备开机指令1。", "onReceive: deviceBoot");
        if ("com.example.spunsugar.deviceBoot".equals(action)) {
            // 处理接收到的广播

        }
    }
}

进行注册

<receiver android:name="com.example.spunsugar.receiver.DevBootReceiver"
    android:exported="true">
    <intent-filter>
        <!--监听 `action` 为 `"com.example.spunsugar.deviceBoot"` 的广播。当客户 App 发送广播时，
        系统会匹配到你的 `DevBootReceiver`，并调用其 `onReceive()` 方法。-->
        <action android:name="com.example.spunsugar.deviceBoot" />
    </intent-filter>
</receiver>

跨进程支持：接收方 App 的 BroadcastReceiver 在 AndroidManifest.xml 中声明了 android:exported="true"，允许接收其他 App 的广播。

Android 8.0 (API 26) 及以上版本禁止大多数隐式广播的静态注册。

// 在 Service 中动态注册
DevBootReceiver receiver = new DevBootReceiver();
IntentFilter filter = new IntentFilter("com.example.spunsugar.deviceBoot");
registerReceiver(receiver, filter);

// 在 onDestroy() 中取消注册
unregisterReceiver(receiver);

为了安全性，我们可以增加权限（1）我们的App

<receiver android:name="com.example.spunsugar.receiver.DevBootReceiver"
    android:exported="true"
    android:permission="com.example.PERMISSION_SEND_COMMAND">
    <intent-filter>
        <action android:name="com.example.spunsugar.deviceBoot" />
    </intent-filter>
</receiver>

<permission
    android:name="com.example.PERMISSION_SEND_COMMAND".>

（2）用户的App

<uses-permission android:name="com.example.PERMISSION_SEND_COMMAND" />

或发送时携带

Intent intent = new Intent("com.example.spunsugar.deviceBoot");
sendBroadcast(intent,com.example.PERMISSION_CONTROL_DEVICE);

（3）接收方

public class DevBootReceiver extends BroadcastReceiver {
    @Override
    public void onReceive(Context context, Intent intent) {
        if (!"com.example.spunsugar.deviceBoot".equals(intent.getAction())) return;

        // 检查权限
        if (context.checkCallingPermission("com.example.PERMISSION_CONTROL_DEVICE")
            != PackageManager.PERMISSION_GRANTED) {
            return;
        }
        String action = intent.getAction();
        Log.d("外部 执行设备开机指令1。", "onReceive: deviceBoot");
        if ("com.example.spunsugar.deviceBoot".equals(action)) {
            // 处理接收到的广播

        }
    }
}

但这种方式存在局限性，比如无法实现双向通信,适合简单应用场景和需求。接下来，我们看看其他跨进程方案。

二、跨进程通讯方式二：AIDL

AIDL是 Android 定义跨进程接口的语言。通过 AIDL 接口，客户端和服务端可以跨进程调用方法，底层基于 Binder 驱动实现.

2.1 App A：服务端

（1）打开aidl，不打开，生成不了aidl文件

两个App，都需要打开，在app/build.gradle

android {
	...
    buildFeatures.aidl = true
    ...
}

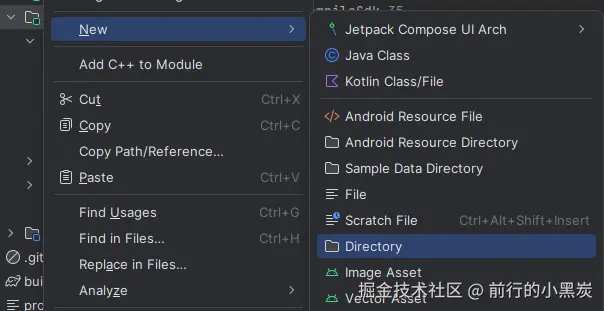

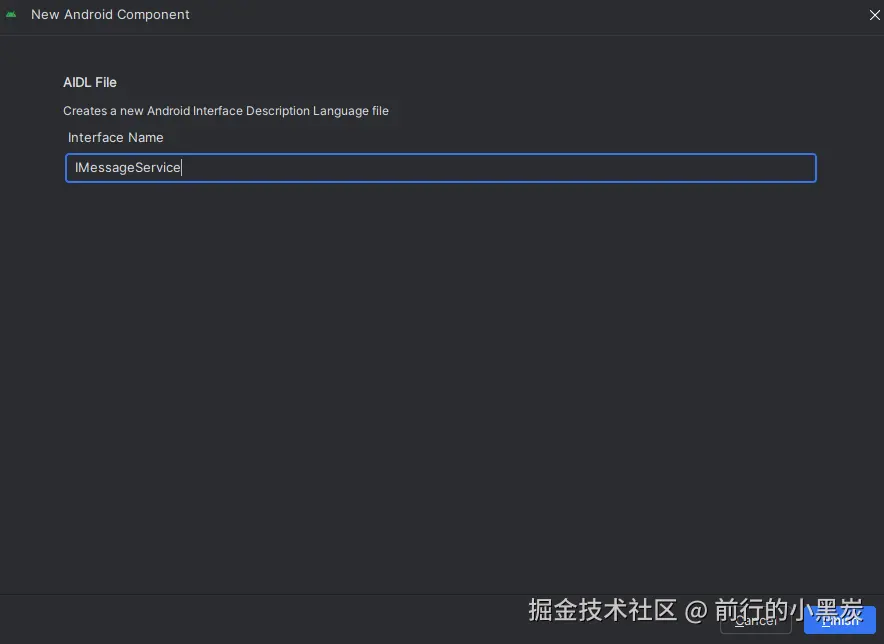

（2）创建AIDL接口先创建文件夹，然后再创建接口

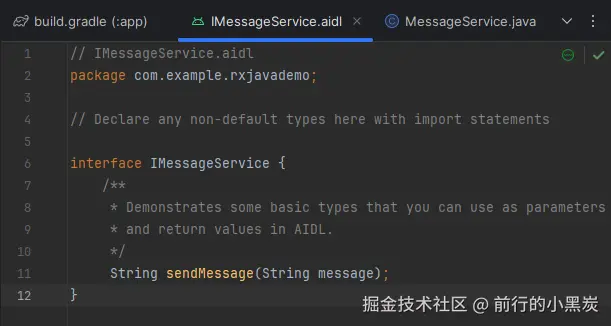

定义跨进程方法 sendMessage，客户端调用此方法发送字符串，服务端处理后返回大写的字符串。

创建出来以后，记得构建一下项目，Android 自动生成 IMessageService.java，包含 Stub（服务端基类）和 Proxy（客户端代理类）。


（3）接下来我们就可以使用这个类了。创建一个service出来

public class MessageService extends Service {

    private IMessageService.Stub mBinder = new IMessageService.Stub() {
        @Override
        public String sendMessage(String message) throws RemoteException {
            // 这里可以添加一些处理逻辑，比如转换大小写等
            Log.d("AIDL A", "收到 sendMessage: "+message);
            return "Processed:"+ message.toUpperCase(Locale.getDefault());
        }
    };

    @Nullable
    @Override
    public IBinder onBind(Intent intent) {
        return mBinder;
    }
}

IMessageService.Stub 是服务端实现类，负责处理客户端请求。 sendMessage 方法在服务端的 Binder 线程池 中执行。

（4）注册到清单文件

<service android:name=".MessageService"
    android:exported="true" <!-- 允许其他应用绑定 -->
    android:process=":remote"><!-- 服务运行在独立进程 -->
    <intent-filter>
        <action android:name="com.example.rxjavademo.IMessageService" />
    </intent-filter>
</service>

2.2 App B

（1）打开aidl，不打开，生成不了aidl文件【和App A的步骤一一样】

两个App，都需要打开，在app/build.gradle

android {
	...
    buildFeatures.aidl = true
    ...
}

（2）直接将App A的aidl文件夹复制过来

（3）Make Project一下

（4）发送


public class MainActivity extends AppCompatActivity {
    private IMessageService messageService;
    private boolean mIsBound = false;

    @SuppressLint("MissingInflatedId")
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        EdgeToEdge.enable(this);
        setContentView(R.layout.activity_main);
        ViewCompat.setOnApplyWindowInsetsListener(findViewById(R.id.main), (v, insets) -> {
            Insets systemBars = insets.getInsets(WindowInsetsCompat.Type.systemBars());
            v.setPadding(systemBars.left, systemBars.top, systemBars.right, systemBars.bottom);
            return insets;
        });
        TextView textView = findViewById(R.id.tv_hello);
        textView.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Intent intent = new Intent();
                intent.setComponent(new ComponentName(
                        "com.example.rxjavademo",// 服务端包名
                        "com.example.rxjavademo.MessageService"));//服务端的类名
                bindService(intent,mConnection,BIND_AUTO_CREATE);
            }
        });
    }

    private ServiceConnection mConnection = new ServiceConnection() {
        @Override
        public void onServiceConnected(ComponentName name, IBinder service) {
            messageService = IMessageService.Stub.asInterface(service);
            try {
                String s = messageService.sendMessage("hello from App B");
                Log.d("AIDL B", "onServiceConnected: " + s);
            } catch (RemoteException e) {
                throw new RuntimeException(e);
            }
            mIsBound = true;
        }

        @Override
        public void onServiceDisconnected(ComponentName name) {
            messageService = null;
            mIsBound = false;

        }
    };


    @Override
    protected void onStop() {
        super.onStop();
        if (mIsBound) {
            unbindService(mConnection);
            mIsBound = false;
        }
    }
}

我们看看运行结果：可以收到数据和接收数据了。


2.3 介绍一下上述代码的执行流程：

IMessageService.Stub：服务端基类，继承 Binder 并实现 AIDL 接口。
IMessageService.Stub.Proxy：客户端代理类，封装数据序列化和跨进程调用。

1. Android 自动生成 `IMessageService.java`，包含 `Stub` 和 `Proxy` 类的作用

Stub（服务端基类）：
- 继承自 Binder 类，是服务端实现 AIDL 接口的基类。
- 服务端需要继承 Stub 并实现接口方法（如 sendMessage）。
- 核心方法 onTransact()：负责解析客户端发送的请求，调用对应的接口方法，并返回结果。
- 示例：

  public static abstract class Stub extends Binder implements IMessageService {
      @Override
      public boolean onTransact(int code, Parcel data, Parcel reply, int flags) {
          // 解析客户端请求，调用 sendMessage 方法，并将结果写回 reply
      }
  }

Proxy（客户端代理类）：
- 客户端通过 Proxy 类与远程服务通信。
- 封装了数据的序列化和反序列化逻辑，通过 Binder 驱动将请求发送到服务端。
- 示例：

  private static class Proxy implements IMessageService {
      @Override
      public String sendMessage(String message) {
          // 将 message 序列化为 Parcel，通过 Binder 发送到服务端
          // 等待服务端返回结果并反序列化
      }
  }

核心流程：
- 客户端调用 Proxy.sendMessage() → 数据序列化 → 通过 Binder 驱动发送到服务端 → Stub.onTransact() 处理 → 结果返回客户端。

2. 为什么将 AIDL 接口实现放到 Service 中？

Service 的作用：
- Service 是 Android 的四大组件之一，用于在后台执行长时间运行的操作。
- Service 可以作为跨进程通信的载体，通过 onBind() 返回 Binder 对象，供其他应用绑定并调用方法。
原因解释：
- 生命周期管理：Service 提供绑定（bindService）和解绑（unbindService）机制，自动管理连接状态。
- 跨进程支持：Service 的 android:process 属性允许运行在独立进程，实现内存隔离。

3. `public IBinder onBind(Intent intent) { return mBinder; }` 的作用

方法功能：
- onBind() 是 Service 的生命周期方法，当客户端调用 bindService() 时，系统会回调此方法。
- 返回的 IBinder 对象（即 mBinder）是客户端与服务端通信的桥梁。
关键点：
- mBinder 是服务端实现 Stub 的实例（如 IMessageService.Stub）。
- 客户端通过 ServiceConnection 获取 IBinder 对象后，可将其转换为 AIDL 接口实例，调用远程方法。

4. `<intent-filter>` 中 `<action>` 的意义

作用：
- 定义服务的唯一标识，允许客户端通过 隐式 Intent 绑定服务。
- 客户端通过指定 action 匹配服务端的 Service。
代码解析：

<intent-filter>
    <action android:name="com.example.rxjavademo.IMessageService" />
</intent-filter>

客户端绑定服务时，通过 action 字符串匹配服务：

  Intent intent = new Intent("com.example.rxjavademo.IMessageService");
  bindService(intent, connection, BIND_AUTO_CREATE);

注意事项：
- action 应全局唯一，通常使用 包名 + 接口名 的命名方式，避免与其他应用冲突。
- 若使用 ComponentName 显式指定服务（如示例代码），则无需依赖 action。

5. `bindService(intent, mConnection, BIND_AUTO_CREATE)` 的含义

方法作用：
- 绑定服务：客户端通过此方法与服务端建立连接，获取 IBinder 对象。
- 参数解析：
  - intent：标识目标服务的 Intent（显式或隐式）。
  - mConnection：ServiceConnection 对象，监听绑定状态。
  - BIND_AUTO_CREATE：标志位，表示如果服务未启动，则自动创建。
ServiceConnection 的作用：
- 回调接口，用于接收服务绑定成功或失败的通知。
- 核心方法：

  public interface ServiceConnection {
      void onServiceConnected(ComponentName name, IBinder service); // 绑定成功
      void onServiceDisconnected(ComponentName name); // 绑定异常断开
  }

流程示例：
1. 客户端调用 bindService()。
2. 系统查找匹配的 Service，若未运行则启动它。
3. Service 的 onBind() 返回 IBinder。
4. 系统回调 onServiceConnected()，客户端通过 IBinder 获取 AIDL 接口实例。

三、Binder是什么，AIDL的底层为什么是Binder

传统 IPC（如管道、消息队列、Socket）：数据需要从发送方用户空间拷贝到内核空间，再从内核空间拷贝到接收方用户空间（两次拷贝），效率较低。
Binder：通过内存映射（mmap）实现单次数据拷贝。发送方用户空间数据直接写入内核缓冲区，接收方可直接读取内核缓冲区，无需二次拷贝，性能显著提升。

Binder 是 Android 系统实现进程间通信（IPC）的核心机制，它基于 Linux 内核模块（binder driver）和用户空间的库。

AIDL 的 Stub 和 Proxy 类主要在 用户空间 操作，但会通过 Binder 驱动（内核空间）完成跨进程通信。

Binder 驱动在内核空间通过 mmap 创建一块 共享内存缓冲区，该缓冲区会映射到 用户空间的虚拟内存。具体流程如下：

客户端（Proxy）发送请求：
- Proxy 在用户空间将参数序列化为 Parcel 对象。
- 调用 IBinder.transact()，触发 Binder 驱动将数据从用户空间拷贝到内核缓冲区（一次拷贝）。
- Binder 驱动记录目标进程信息，将数据放入目标进程的内核缓冲区。
内核空间调度：
- Binder 驱动在内核空间找到目标进程的缓冲区，并通知目标进程（服务端）有新的请求。
服务端（Stub）处理请求：
- Stub 在用户空间直接从映射的内核缓冲区读取数据（无需二次拷贝）。
- 反序列化数据，调用实际的服务方法，并将结果序列化为 Parcel。
- 结果通过 Binder 驱动返回给客户端的内核缓冲区。
客户端接收结果：
- 客户端从内核缓冲区读取返回数据（同样通过内存映射，无需拷贝）。

四、如何在一个App里面启动多个进程。

其实流程是一样，只不过将Activity的代码放到同一个App里面。

我们运行，也是可以进行通讯的。因为是多进程，即使在一个App内，也需要使用AIDL。


五、如何传递自定义对象？

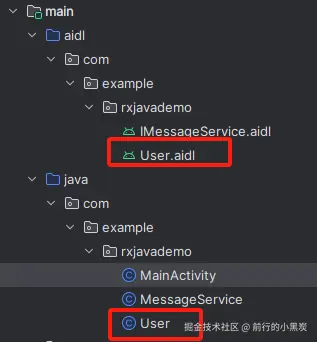

（1）创建一个User.aidl

// User.aidl
package com.example.rxjavademo;

parcelable User; // 声明 User 为 Parcelable 类型

(2)创建User对象

// User.java
package com.example.rxjavademo;

import android.os.Parcel;
import android.os.Parcelable;

public class User implements Parcelable {
    private String name;
    private int age;

    public User(String name, int age) {
        this.name = name;
        this.age = age;
    }

    // 从 Parcel 反序列化对象的构造函数
    protected User(Parcel in) {
        name = in.readString();
        age = in.readInt();
    }

    // 必须的 Creator 对象
    public static final Creator<User> CREATOR = new Creator<User>() {
        @Override
        public User createFromParcel(Parcel in) {
            return new User(in);
        }

        @Override
        public User[] newArray(int size) {
            return new User[size];
        }
    };

    @Override
    public int describeContents() {
        return 0; // 一般返回 0
    }

    // 序列化对象到 Parcel
    @Override
    public void writeToParcel(Parcel dest, int flags) {
        dest.writeString(name);
        dest.writeInt(age);
    }

    // Getter 方法
    public String getName() { return name; }
    public int getAge() { return age; }
}

（3）服务提供增加一下方法。

// IMessageService.aidl
package com.example.rxjavademo;
import com.example.rxjavademo.User; // 必须显式导入 User 类
// Declare any non-default types here with import statements

interface IMessageService {
    /**
     * Demonstrates some basic types that you can use as parameters
     * and return values in AIDL.
     */
     String sendMessage(String message);

    void sendUser(in User user); // in 表示数据从客户端流向服务端
     User getUser(); // 返回 User 对象
}

构建一下项目

（4）服务端配置

private User receivedUser;
private IMessageService.Stub mBinder = new IMessageService.Stub() {
    @Override
    public String sendMessage(String message) throws RemoteException {
        // 这里可以添加一些处理逻辑，比如转换大小写等
        Log.d("AIDL A", "收到 sendMessage: "+message);
        return "Processed:"+ message.toUpperCase(Locale.getDefault());
    }

    @Override
    public void sendUser(User user) throws RemoteException {
        receivedUser = user; // 接收客户端传递的 User 对象
        Log.d("AIDL Server", "Received user: " + user.getName() + ", Age: " + user.getAge());
    }

    @Override
    public User getUser() throws RemoteException {
        return new User("ServerUser", 30); // 返回一个 User 对象给客户端
    }
};

（5）客户端配置

private ServiceConnection mConnection = new ServiceConnection() {
    @Override
    public void onServiceConnected(ComponentName name, IBinder service) {
        messageService = IMessageService.Stub.asInterface(service);
        try {
            String s = messageService.sendMessage("hello from App B");
            Log.d("AIDL B", "onServiceConnected: " + s);

            // 向服务端发送 User 对象
            User clientUser = new User("ClientUser", 25);
            messageService.sendUser(clientUser);

            // 从服务端获取 User 对象
            User serverUser = messageService.getUser();
            Log.d("AIDL Client", "Received user: " + serverUser.getName() + ", Age: " + serverUser.getAge());

        } catch (RemoteException e) {
            throw new RuntimeException(e);
        }
        mIsBound = true;
    }

    @Override
    public void onServiceDisconnected(ComponentName name) {
        messageService = null;
        mIsBound = false;

    }
};


六、面试题

面试题一：广播实现 IPC 时如何提高安全性？

权限控制：

  <receiver android:permission="com.example.PERMISSION">
      <intent-filter>...</intent-filter>
  </receiver>

定向广播：通过 setPackage() 指定接收方包名。
本地广播：使用 LocalBroadcastManager（仅限应用内通信）。

面试题二：多进程应用有哪些注意事项？

静态变量隔离：各进程独立内存空间，需通过 IPC 共享数据。
Application 多次初始化：区分进程初始化逻辑：

if (getProcessName().endsWith(":remote")) {
    // 子进程初始化
} else {
    // 主进程初始化
}

面试题三：为什么 Android 选择 Binder 而不是传统的 IPC（如管道、Socket）？

性能：Binder 基于内存映射，只需一次拷贝；传统 IPC 需两次拷贝。

面试题四： Service 的 `onBind()` 方法返回的是什么？

返回 IBinder 对象，作为客户端与服务端通信的桥梁。
- 服务端：继承 AIDL 接口的 Stub 类（如 IMyService.Stub）。
- 客户端：通过 Stub.asInterface(IBinder) 转换为接口代理。

面试题五：解释 Binder 机制的工作原理。

Binder 是 Android 核心 IPC 机制，基于内核驱动实现，高效且安全。
流程：
1. 客户端：调用代理接口方法，数据序列化为 Parcel，通过 Binder 驱动发送。
2. Binder 驱动：跨进程传递数据，管理线程和内存。
3. 服务端：接收请求，反序列化数据，执行方法并返回结果。
特点：
- 高效：基于内存映射（mmap），一次拷贝。
- 安全：支持 UID/PID 校验和权限控制。

Android 跨进程通讯IPC（一）：广播如何扩进程通讯；AIDL；如何在一个App里面启动多个进程；跨进程面试题

目录

需求

一、跨进程通讯方式一：广播方式

1.1 客户的App的代码

1.2 我们的App

二、跨进程通讯方式二：AIDL

2.1 App A：服务端

2.2 App B

2.3 介绍一下上述代码的执行流程：

​1. Android 自动生成 IMessageService.java，包含 Stub 和 Proxy 类的作用​​

2. 为什么将 AIDL 接口实现放到 Service 中？​​

3. public IBinder onBind(Intent intent) { return mBinder; } 的作用​​

​4. <intent-filter> 中 <action> 的意义​​

5. bindService(intent, mConnection, BIND_AUTO_CREATE) 的含义​​

三、Binder是什么，AIDL的底层为什么是Binder

四、如何在一个App里面启动多个进程。

五、如何传递自定义对象？

六、面试题

面试题一： 广播实现 IPC 时如何提高安全性？​​

面试题二：多进程应用有哪些注意事项？​​

面试题三： 为什么 Android 选择 Binder 而不是传统的 IPC（如管道、Socket）？​​

面试题四： Service 的 onBind() 方法返回的是什么？​​

面试题五： 解释 Binder 机制的工作原理。​​

1. Android 自动生成 `IMessageService.java`，包含 `Stub` 和 `Proxy` 类的作用

2. 为什么将 AIDL 接口实现放到 Service 中？

3. `public IBinder onBind(Intent intent) { return mBinder; }` 的作用

4. `<intent-filter>` 中 `<action>` 的意义

5. `bindService(intent, mConnection, BIND_AUTO_CREATE)` 的含义

面试题一：广播实现 IPC 时如何提高安全性？

面试题二：多进程应用有哪些注意事项？

面试题三：为什么 Android 选择 Binder 而不是传统的 IPC（如管道、Socket）？

面试题四： Service 的 `onBind()` 方法返回的是什么？

面试题五：解释 Binder 机制的工作原理。
