本文结合源码，讲解了springMVC中的核心组件，并基于Servlet的SPI机制，说明了父子容器的创建过程。

本文中源码来自Spring 5.3.x分支，github源码地址：github.com/spring-proj…

一核心组件

1.1 DispatcherServlet类

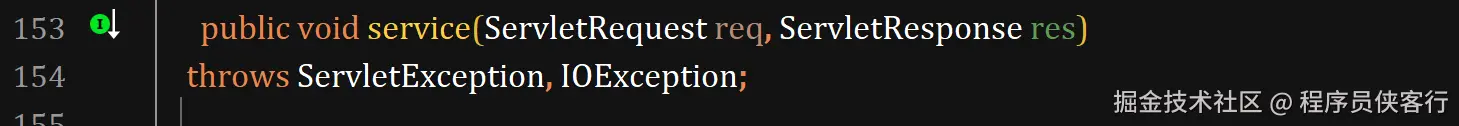

在javax.servlet.Servlet接口中，service方法声明了如何响应某个请求。

servlet-api中，提供了GenericServlet、HttpServlet抽象类。

spring-webmvc中，进一步提供了HttpServletBean、FrameworkServlet抽象实现，最终实现是DispatcherServlet。

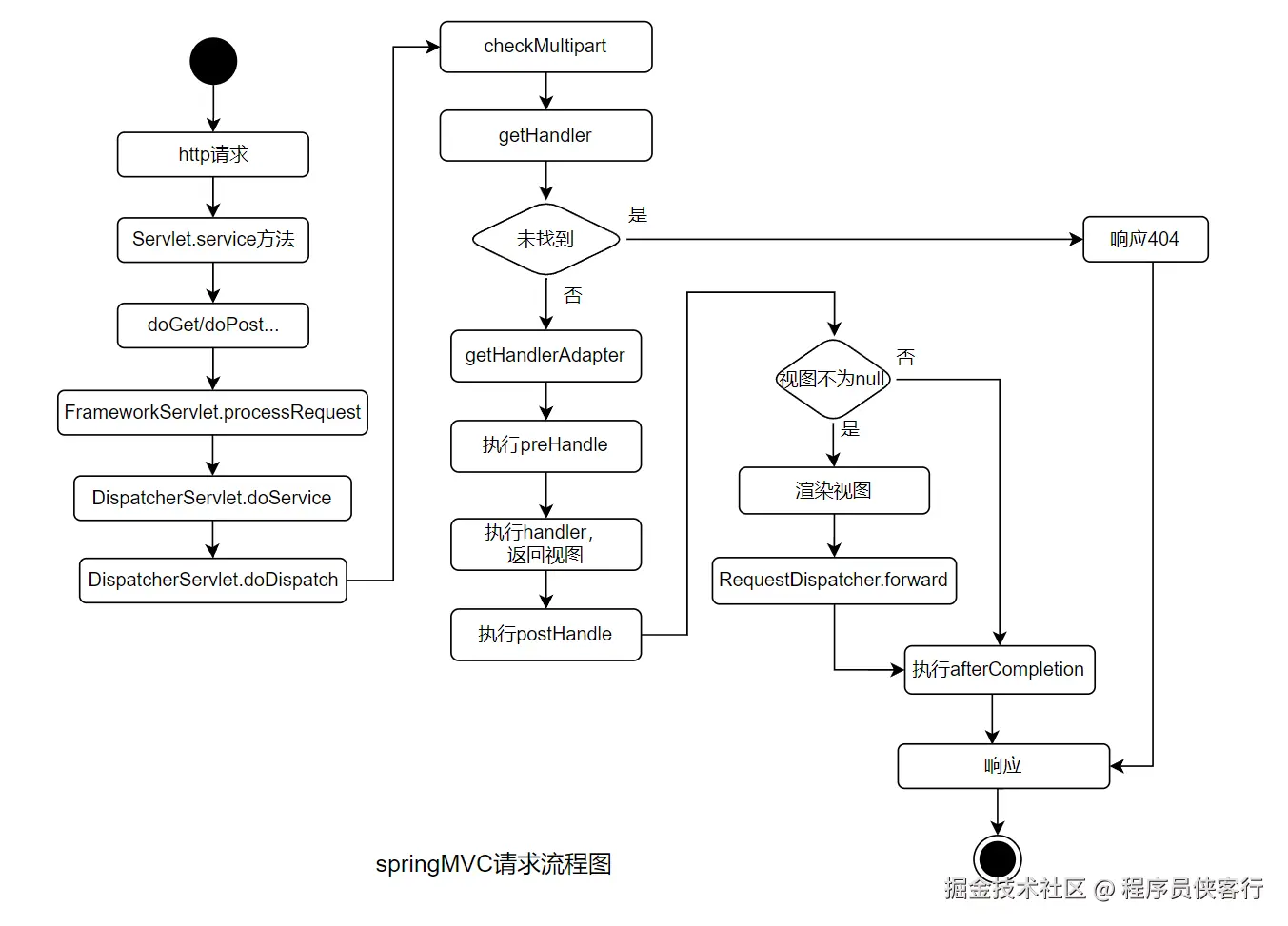

无论哪种HttpMethod请求，都会执行FrameworkServlet#processRequest，进而执行DispatcherServlet的doService、doDispatch方法。

1.2 HandlerExecutionChain类

执行器链，包含Object类型的handler和HandlerInterceptor集合，该对象由HandlerMapping的getHandler方法创建。

// 执行器
private final Object handler;
// 拦截器链
private final List<HandlerInterceptor> interceptorList = new ArrayList<>();

private int interceptorIndex = -1;

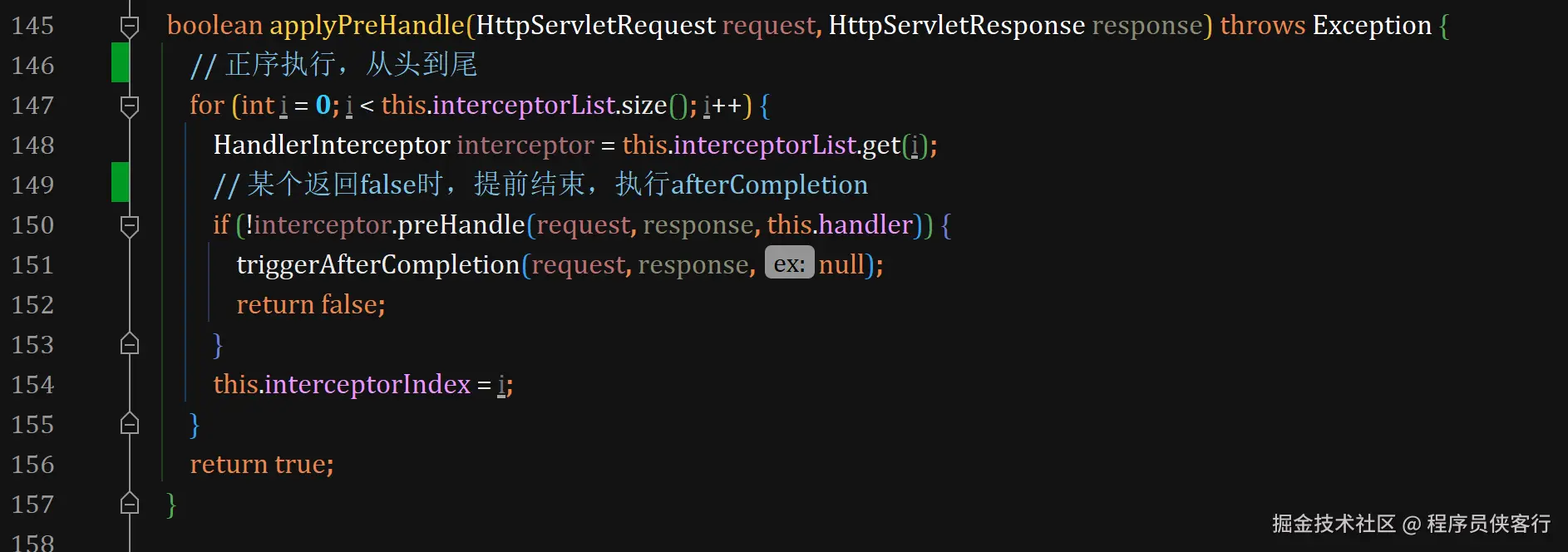

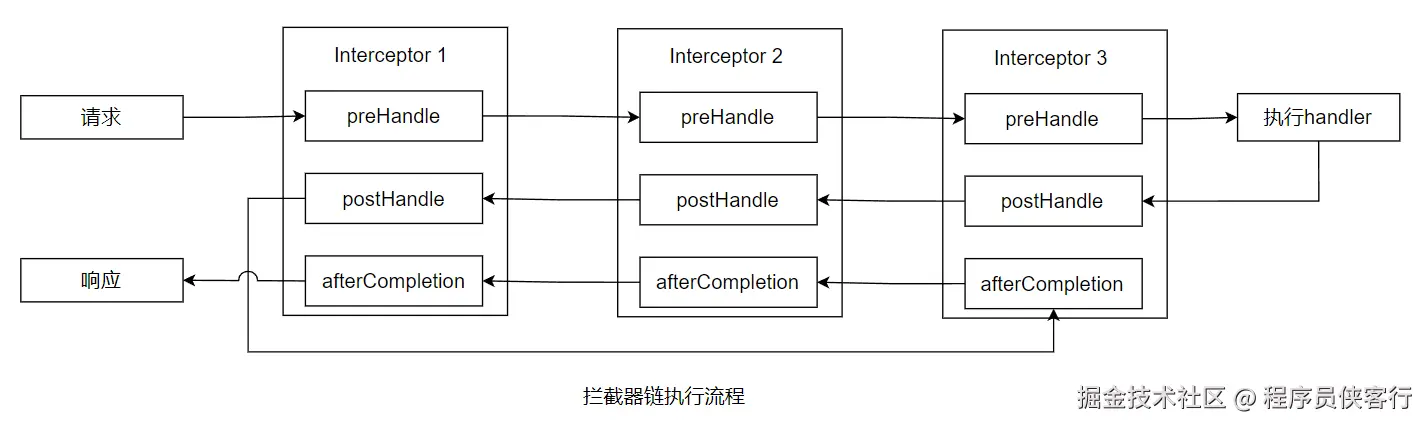

提供了执行拦截器链的方法，如applyPreHandle：

interceptorList按正序执行preHandle；
当某个interceptor.preHandle返回false时，将直接触发执行afterCompletion；跳过剩余的interceptor及postHandle；

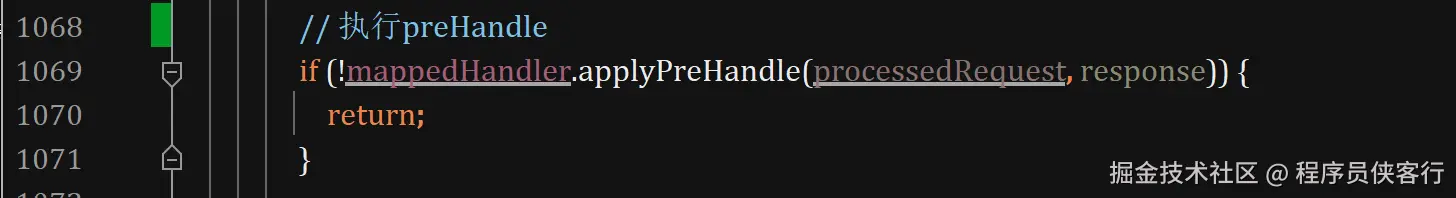

applyPreHandle返回false时，doDispatch方法将立即返回。

而applyPostHandle方法中，interceptorList按反序执行postHandle；afterCompletion也是反序执行。

1.3 HandlerAdapter

在HandlerExecutionChain中，handler是Object类型。具体有哪些形式呢？我们来看HandlerAdapter接口。

来看源码中类注释：

MVC framework SPI, allowing parameterization of the core MVC workflow. Interface that must be implemented for each handler type to handle a request. This interface is used to allow the DispatcherServlet to be indefinitely extensible.

MVC框架SPI，允许参数化核心工作流。每个Handler类型必须实现该接口以处理请求。该接口允许DispatcherServlet无限扩展

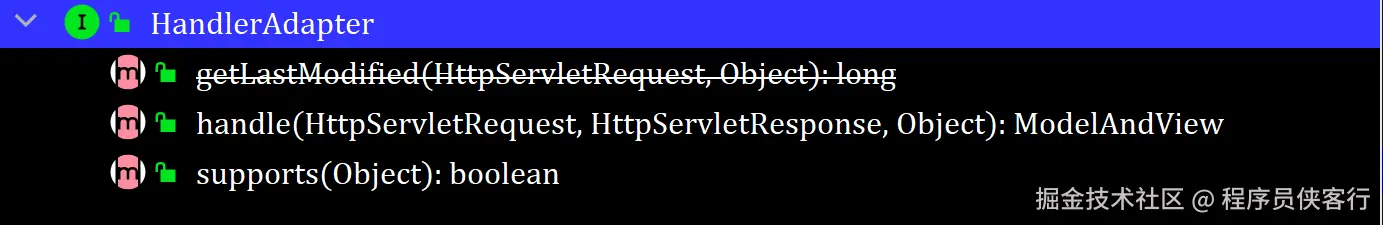

有两个方法：

supports方法：判断是否支持某个handler对象；
handle方法：处理请求，返回ModelAndView对象；

RequestMappingHandlerAdapter

抽象父类是AbstractHandlerMethodAdapter，实现了handleInternal、supportsInternal抽象方法。

支持@RequestMapping注解的方法；

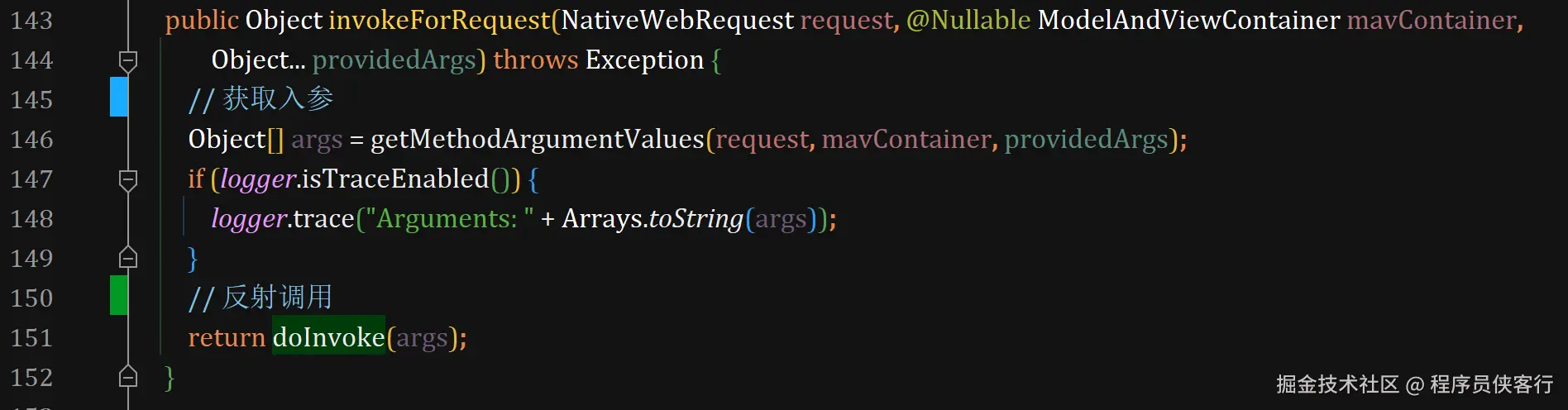

处理请求时，会将HandlerMethod封装为InvocableHandlerMethod对象，通过Method对象反射调用；

这种类型是开发中最常用的。

SimpleControllerHandlerAdapter

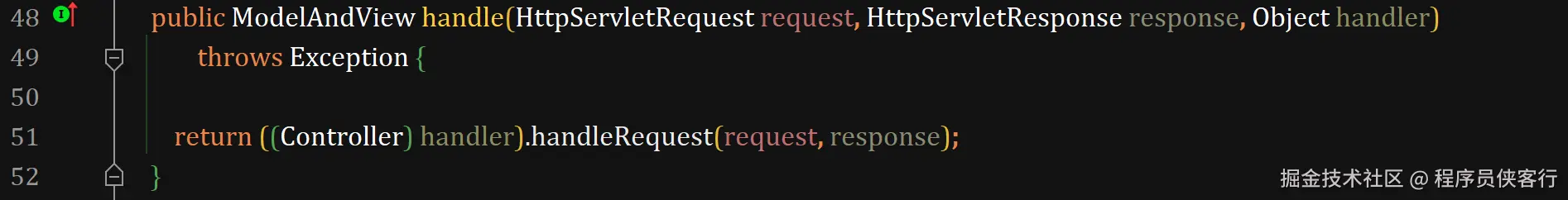

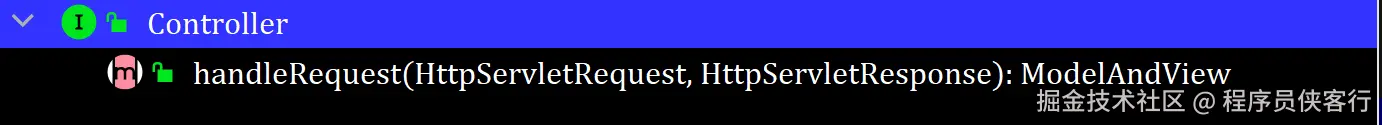

支持Controller接口的实现类；执行时直接调用Controller.handleRequest方法。

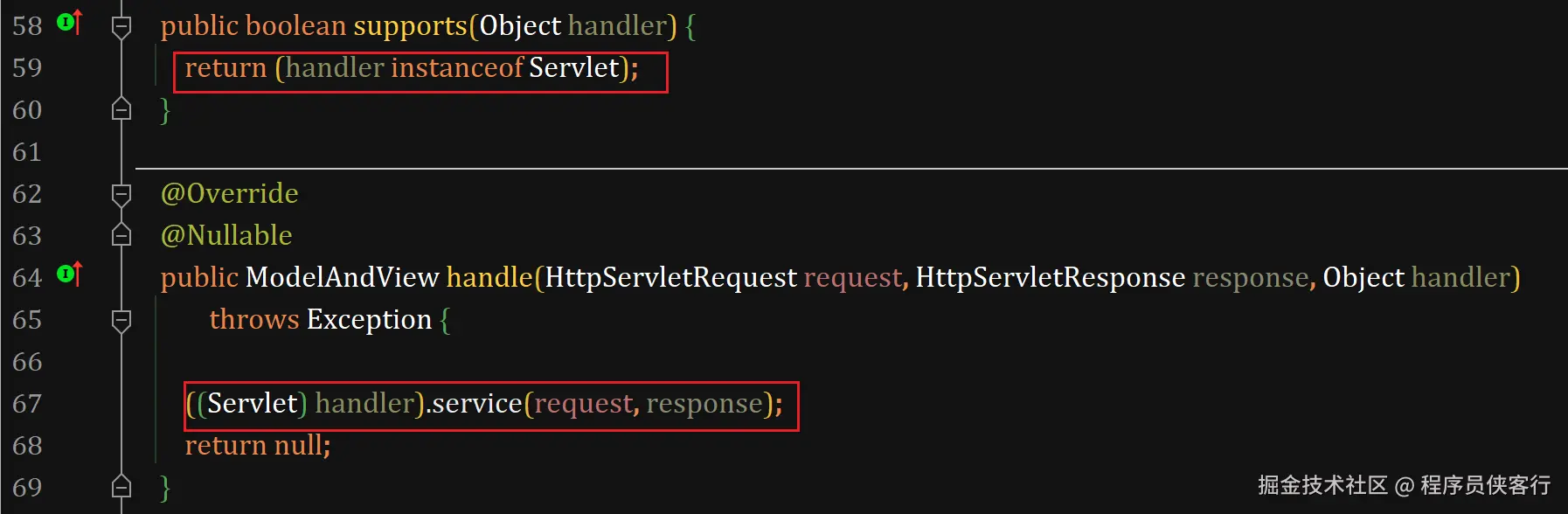

SimpleServletHandlerAdapter

支持Servlet接口的实现类；执行时直接调用Servlet.service方法。

1.4 RequestMappingHandlerMapping

该类完成了对@RequestMapping的解析，将URI到方法的映射注册到Map中——创建注册表。

它的父类AbstractHandlerMethodMapping实现了InitializingBean接口，大体逻辑如下：

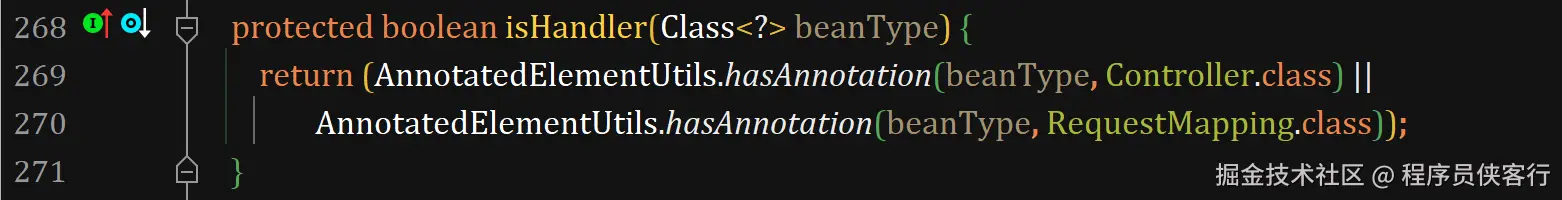

遍历Spring容器，查找带有@RequestMapping的bean即handler；

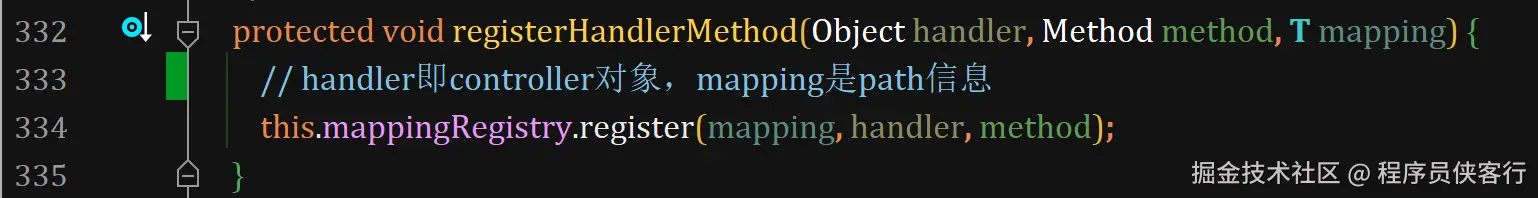

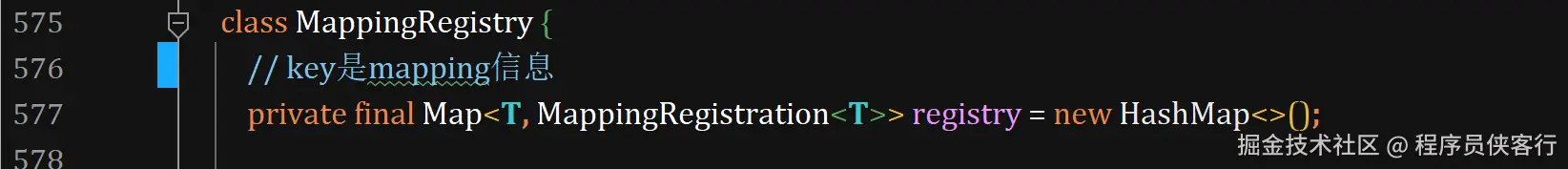

查找这样的bean中带有@RequestMapping的方法，将URI与method作为映射，注册到mappingRegistry中；

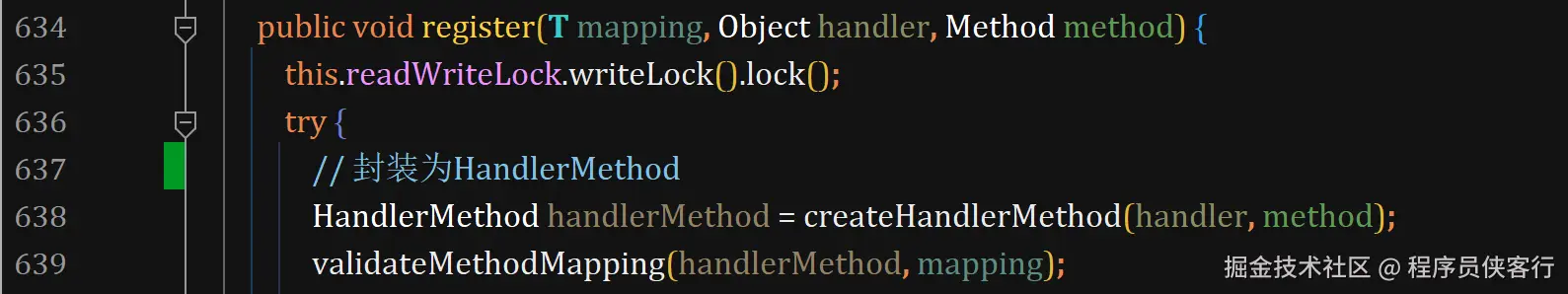

注册时，先将method封装为HandlerMethod，在添加到注册表registry中。

二父子容器

2.1 Spring整合springMVC

先来看看Spring如何整合springMVC。

当使用XML方式配置时，需要在项目的web.xml文件中配置如下内容：分别指定spring配置文件、springMVC配置文件。

<!-- 配置spring -->
<context-param>
    <param-name>contextConfigLocation</param-name>
    <param-value>classpath:spring-config.xml</param-value>
</context-param>
<listener>
    <listener-class>org.springframework.web.context.ContextLoaderListener</listener-class>
</listener>

<!-- 配置springmvc -->
<servlet>
    <servlet-name>mvc-dispatcher</servlet-name>
    <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
    <init-param>
        <param-name>contextConfigLocation</param-name>
        <param-value>classpath:mvc-config.xml</param-value>
    </init-param>
    <load-on-startup>1</load-on-startup>
</servlet>

<servlet-mapping>
    <servlet-name>mvc-dispatcher</servlet-name>
    <!-- 拦截路径，“/”表示匹配路径型url；“/*”会匹配所有url -->
    <url-pattern>/*</url-pattern>
</servlet-mapping>

然后在mvc-config.xml中配置如下内容：扫描Controller、springMVC组件等。

<!-- 配置只扫描Controller -->
<context:component-scan base-package="com.example"/>
    <context:include-filter type="annotation" expression="org.springframework.stereotype.Controller"/>
</context:component-scan>

<!--配置Filter-->
<!--配置Listener-->
<!--配置其他组件-->

<!--静态资源过滤-->
<mvc:default-servlet-handler/>
<!--开启注解-->
<mvc:annotation-driven/>

在spring-config.xml中配置如下内容：扫描除Controller之外的组件、数据源、事务等。

<!--配置扫描除Controller之外的组件 -->
<context:component-scan base-package="com.example">
    <context:exclude-filter type="annotation" expression="org.springframework.stereotype.Controller"/>
</context:component-scan>

<!-- 配置数据库连接池 -->

<!-- 配置事务 -->

很显然，mvc-config和spring-config分别配置了一次component-scan，将向项目中创建两个Ioc容器：

springMVC的Ioc容器会包含controller，但是不会有service、dao层的bean；
而spring Ioc容器会包含service、dao层等的bean，但是不会有controller对象。

此外，spring容器是springMVC容器的parent，因此我们可以在controller中注入service，但不能在service中注入controller。

2.2 Servlet的SPI机制

在web容器启动时，为给第三方组件提供机会做一些初始化的工作，例如注册servlet、filter等，Servlet API定义了ServletContainerInitializer接口。

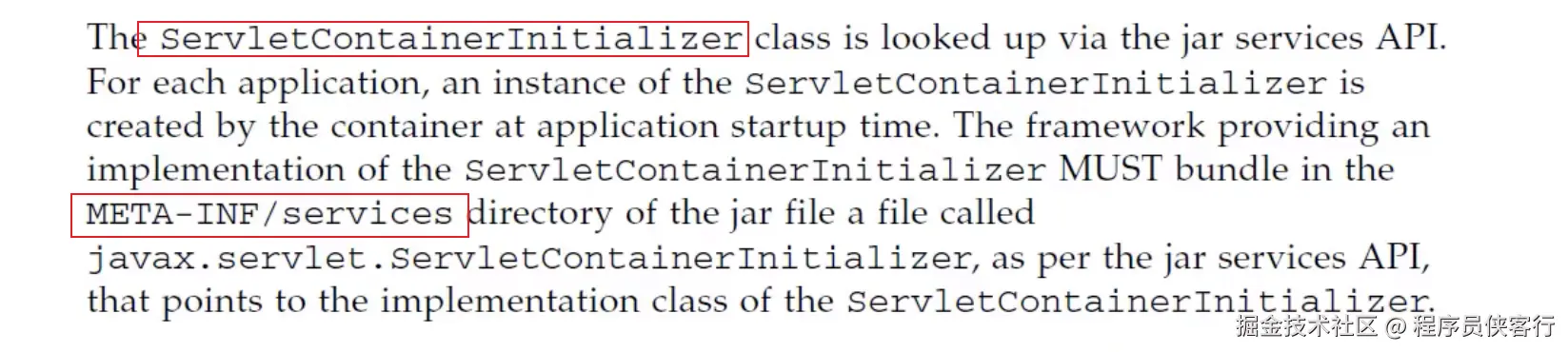

Servlet厂商可以提供一个ServletContainerInitializer接口实现，在jar包的META-INF/services /javax.servlet.ServletContainerInitializer文件中，写明ServletContainerInitializer实现类的全类名。

当web容器如Tomcat启动时，会扫描当前应用每一个jar包中META-INF/services/javax.servlet.ServletContainerInitializer指定的实现类，执行其onStartup方法。

springMVC本质就是对Servlet API的一种实现。在spring-web模块中声明了SpringServletContainerInitializer实现类。

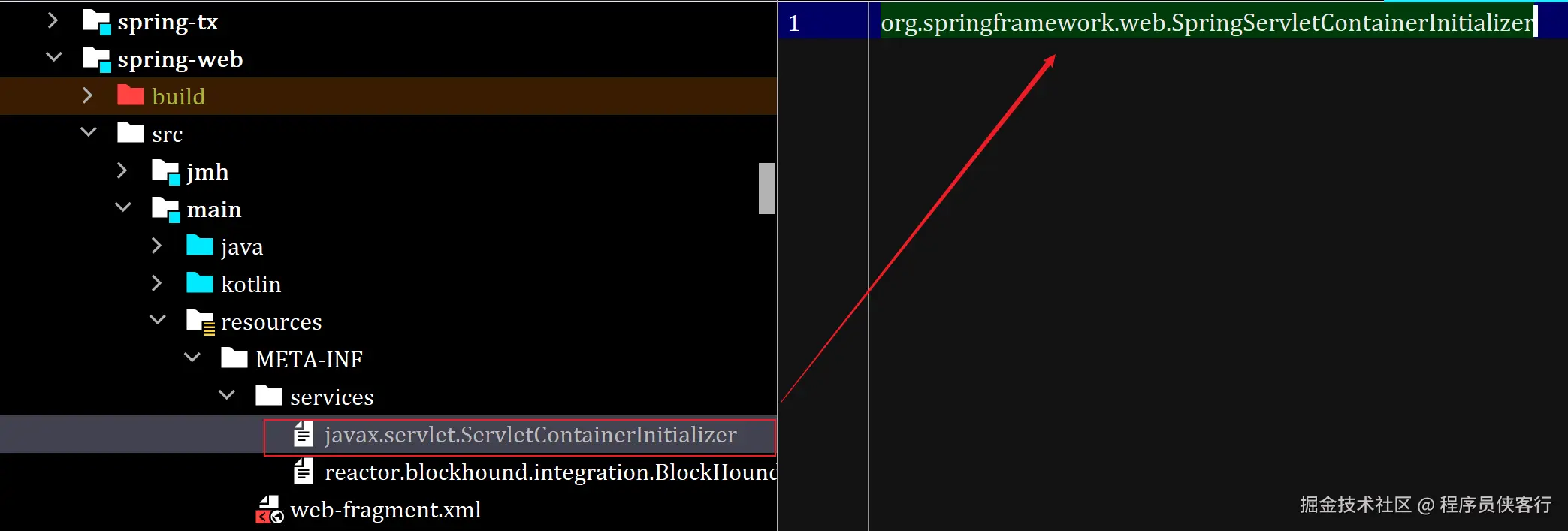

外置Tomcat启动时，通过SPI机制找到spring-web包/META/INF/service/javax.servlet.ServletContainerInitializer文件，创建SpringServletContainerInitializer对象，并执行onStartUp方法。

2.2.1 SpringServletContainerInitializer

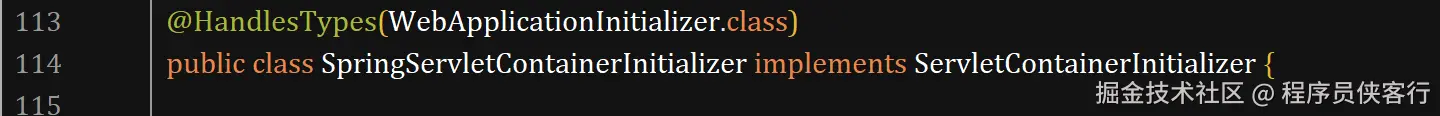

该类是spring对ServletContainerInitializer接口的实现，通过@HandlesTypes指明需要处理的类型。

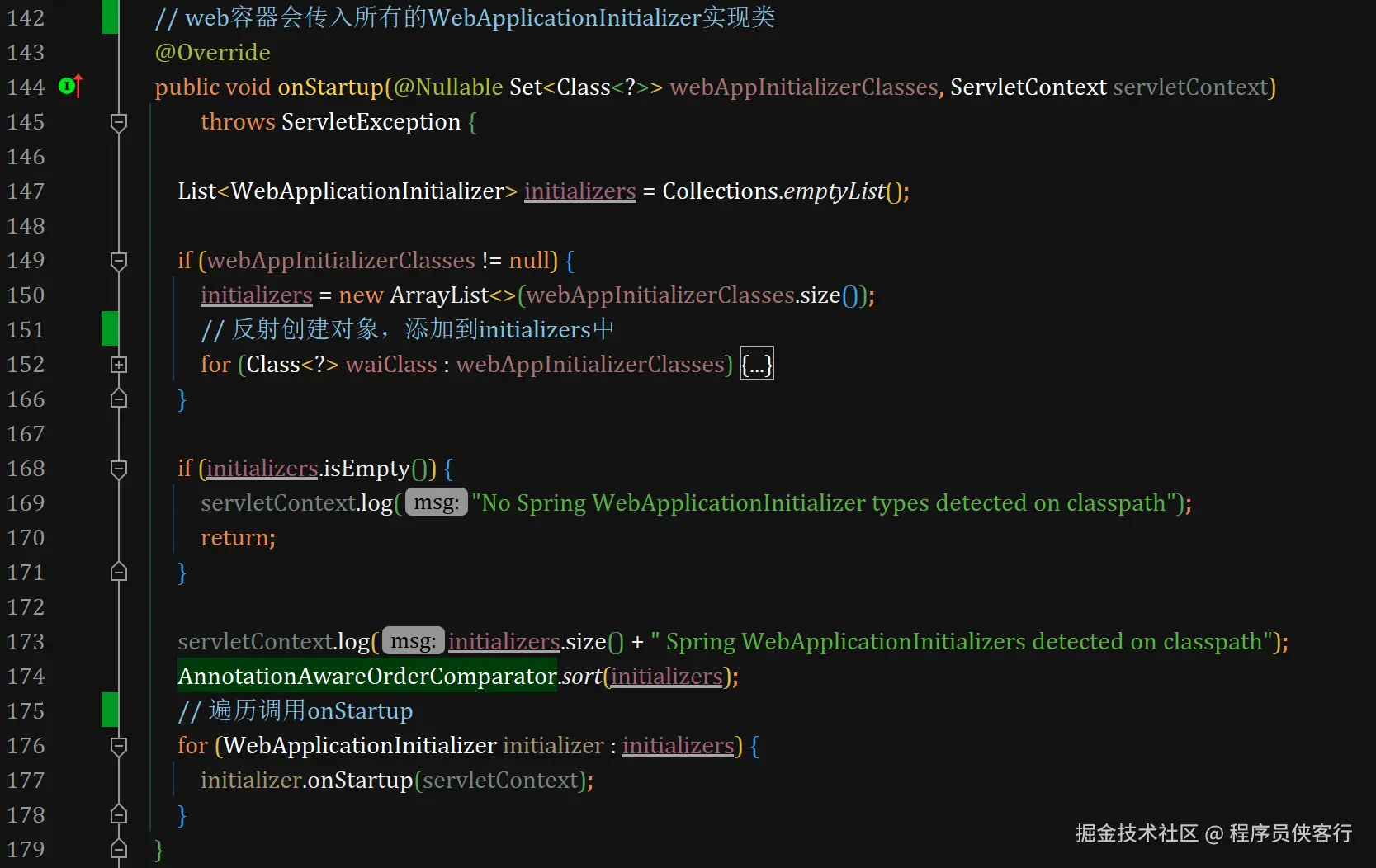

根据入参Set，反射创建WebApplicationInitializer实例，然后触发它们的onStartup方法。

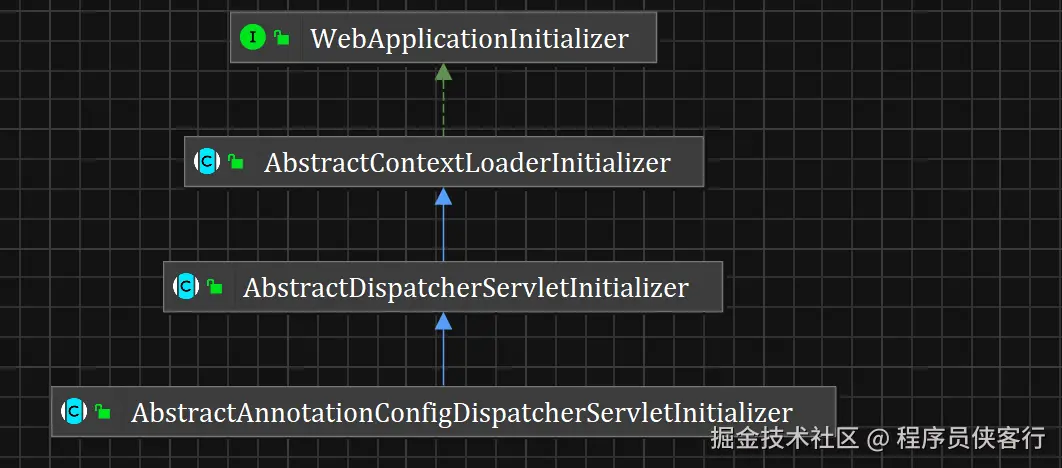

springMVC中提供了一个子类——AbstractAnnotationConfigDispatcherServletInitializer。

createRootApplicationContext方法，创建父容器
createServletApplicationContext方法，创建子容器

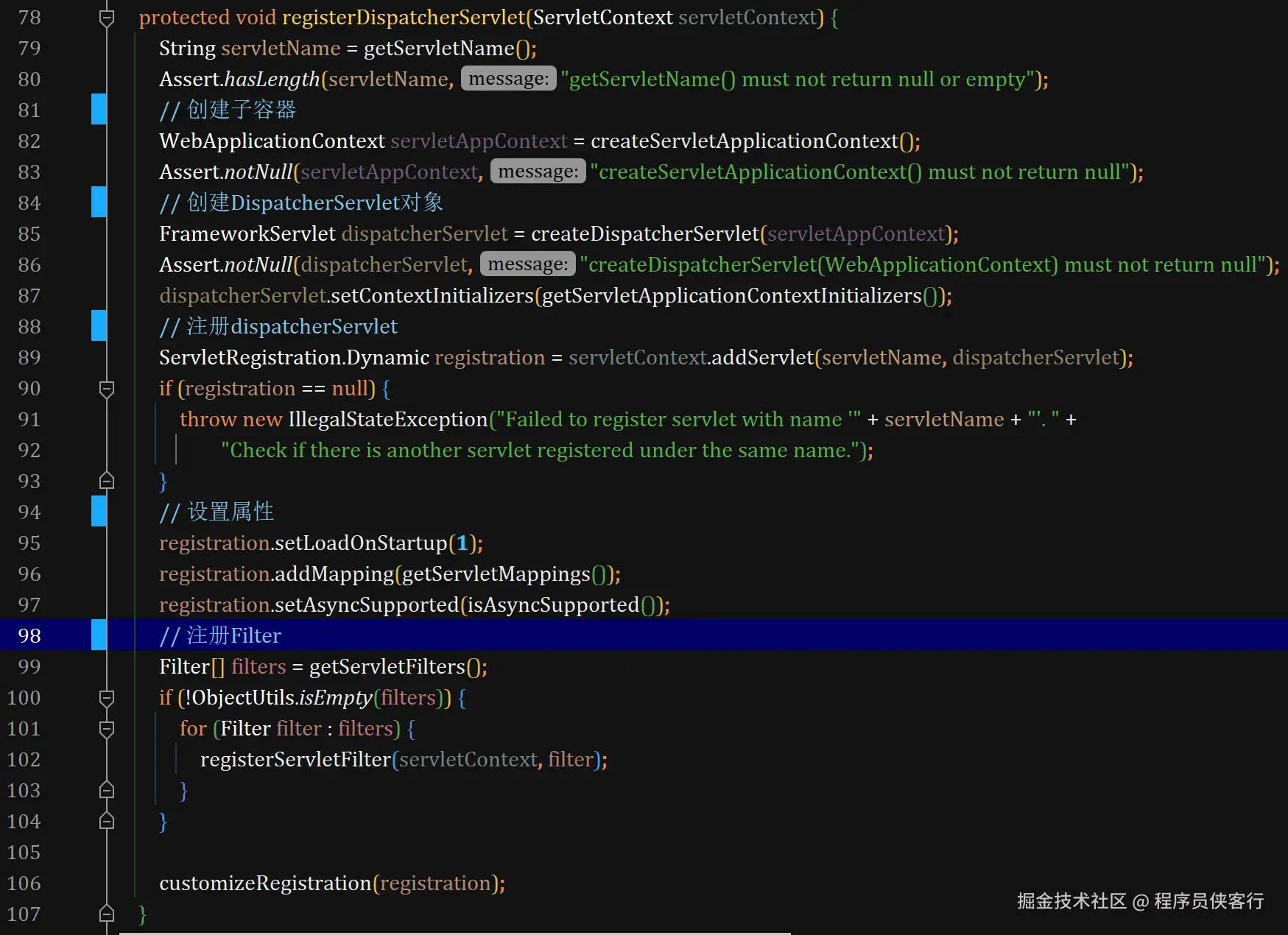

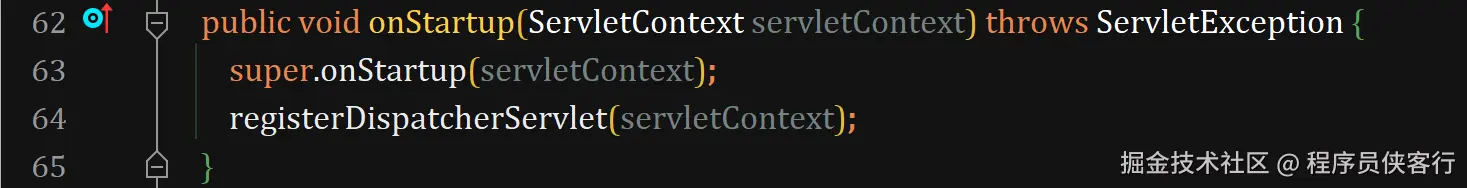

在父类AbstractDispatcherServletInitializer中，完成了以下事情：

创建并注册dispatcherServlet，设置loadOnStartup、mapping
注册所有Filter

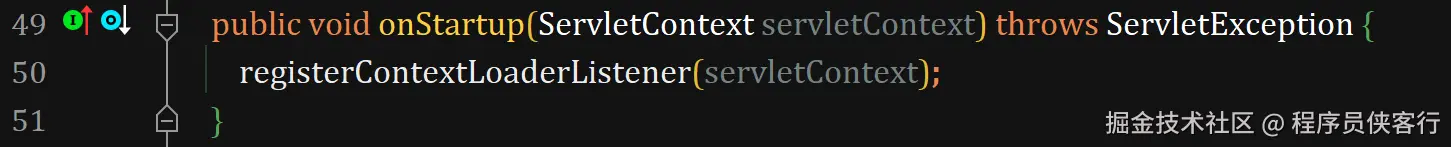

在父类AbstractContextLoaderInitializer中，完成了ContextLoaderListener的注册。

Tomcat在启动时会通过SPI注册 ContextLoaderListener和DispatcherServlet对象：

创建在ContextLoaderListener初始化时创建父容器，并执行refresh
在DispatcherServlet初始化时创建子容器。

2.2.2 创建父容器

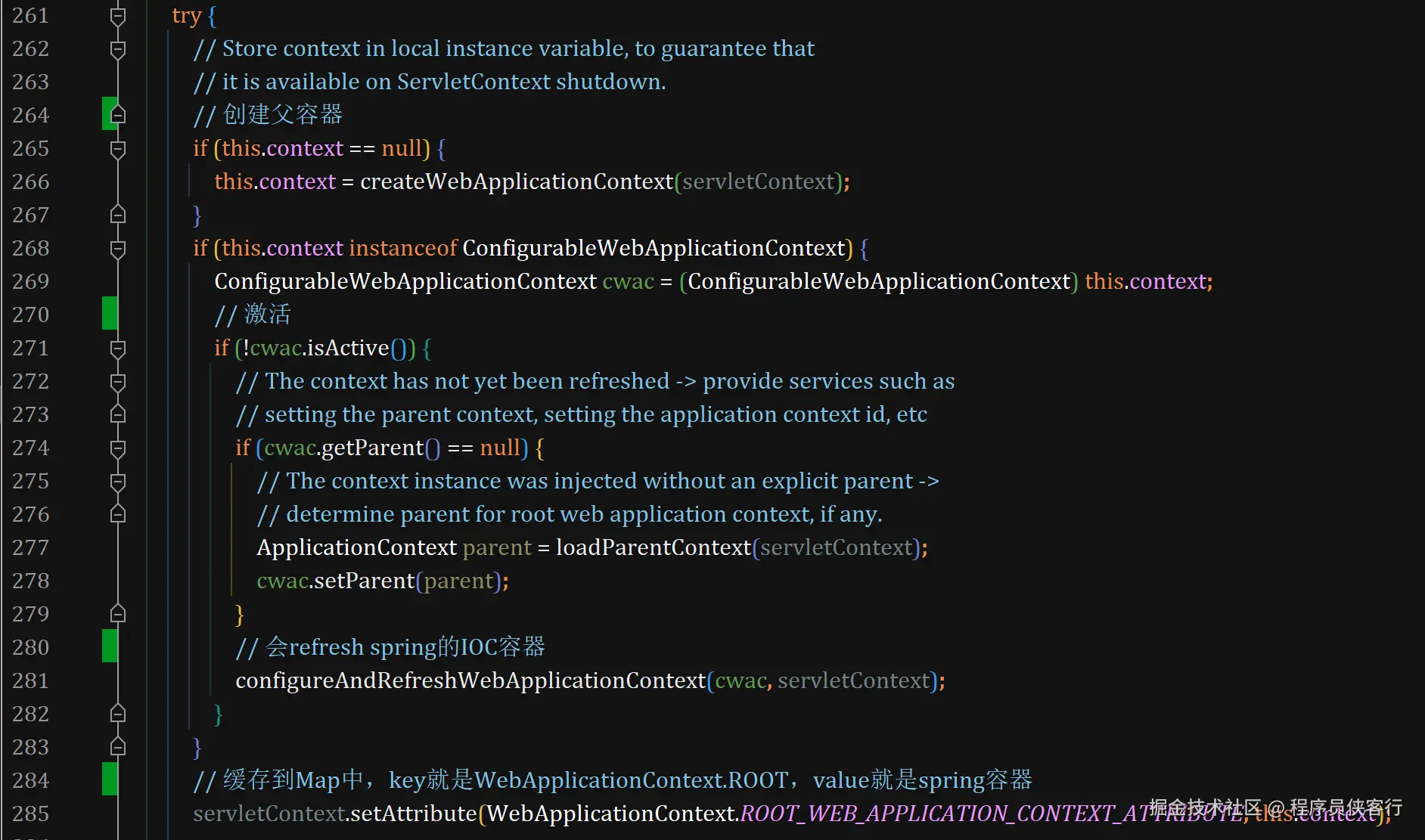

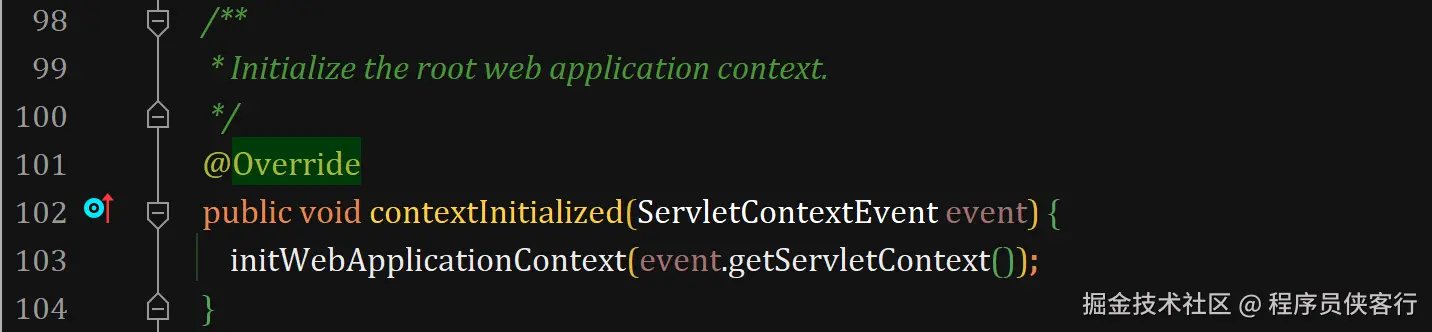

外置Web容器（如Tomcat）启动时，会调用ContextLoaderListener#contextInitialized，创建了父容器。

2.2.3 创建子容器

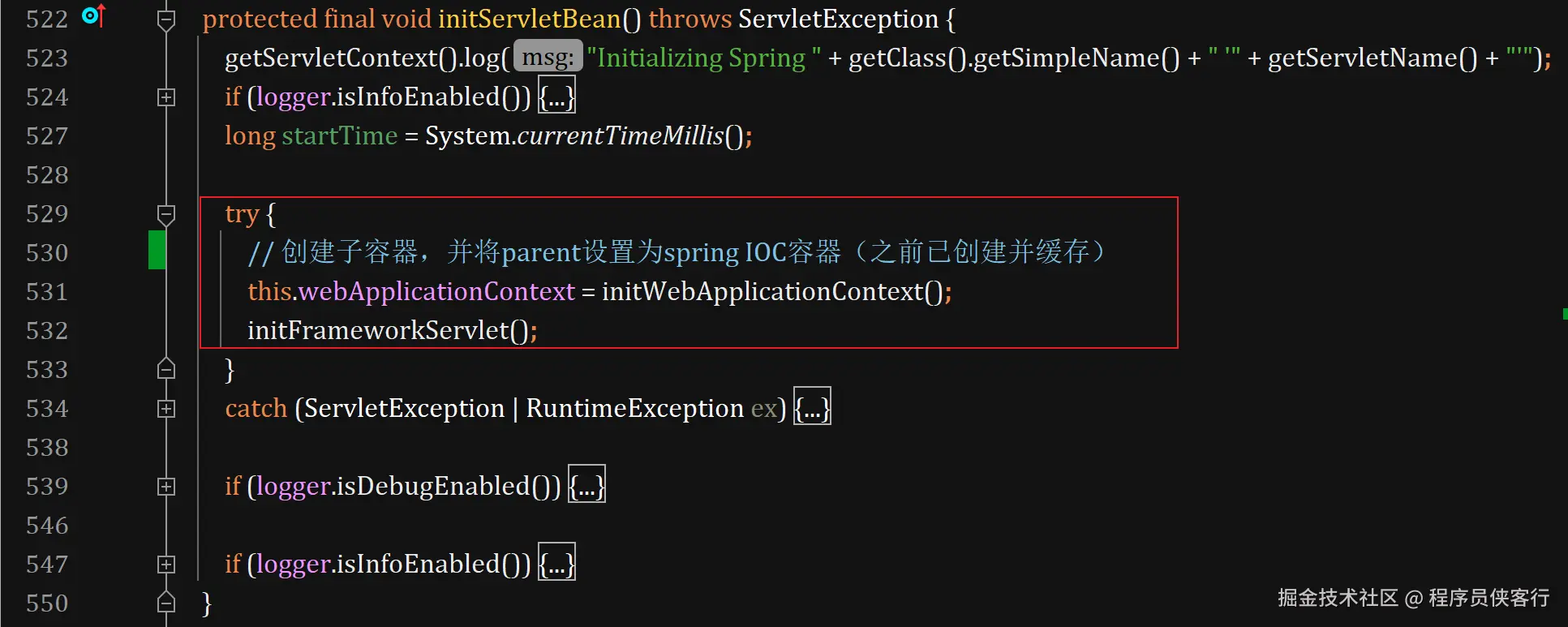

我们已向Web容器如Tomcat注册了dispatcherServlet，Tomcat将会调用HttpServletBean#init，进而调用FrameworkServlet#initServletBean

2.3 为什么使用父子容器

有以下原因：

父子容器的主要作用，是早期Spring为了划分框架边界。service、dao层由spring框架来管理，而controller 层交给servlet-api的实现方管理；
规范整体架构，spring容器中service无法访问MVC容器中的controller，而MVC容器中controller可以访问到父容器中的service、dao；
方便切换web层框架。如果想把项目中web层框架从spring mvc替换成Struts，那么只需要将springmvc的配置，替换成Struts配置即可。而Spring容器配置无需任何改变。

总之，就是为了划分框架边界和系统解耦。其实，不用子父容器也可以实现所需功能（SpringBoot中就没用子父容器）。
