报表优化实战:组件库Table升级VTable

153 阅读9分钟

一、价值聚焦

渲染性能与动态能力全面升级

  • 🚀 性能瓶颈突破

    • 用户体验:低配老旧机型使用流畅度提升,无卡顿现象,FPS 接近满帧
    • 关键指标:页面浏览体感耗时降低 500ms ,INP 降低 50%
    • 内存 占用:canvas 渲染模型替代 DOM 方案,内存使用、回收效率显著优化
  • 💡 动态功能 开箱即用

    • 交互能力:自动列宽、列拖拽调整、多级表头、右键菜单等表格需求开发效率提升
    • 扩展潜力:基于VRender 统一渲染引擎,与 VChart 同源技术栈,天然支持单元格内嵌图表、数据上下钻等 BI 场景
  • 🛠️ 架构 解耦

    • 技术债务清理:通过适配层剥离旧组件库耦合,代码维护成本降低 代码量降低

    • 核心逻辑: 基于 VTable API 设计,实现业务逻辑与 UI 渲染的解耦;将事件、主题、数据加载等逻辑拆分为独立模块,分批注入


二、背景阐述

重构的必然性

  1. 关键指标劣化

    1. 页面呈现体感耗时 5s (标准值需 < 2s),用户等待时间过久,影响用户体验,导致用户流失;
    2. INP 700ms (web vitals 约定 < 200ms good, >500 ms poor ),交互卡顿导致操作中断率激增,操作运维效率降低
    3. 卡顿显著: 在 Intel i7 macbookpro 浏览、操作报表,FPS 平均 48 帧,且频繁掉帧
  2. 技术债 制约

    1. 组件库版本:当前使用组件库0.x版 Table 不支持动态调整列宽、右键菜单、总计等功能,且0.x版本已不再维护,无法平滑升级 1.x 版本,此外升级后无法保证功能与性能问题得到解决
    2. 维护成本高:业务逻辑与UI渲染深度耦合,因 Table 组件缺失的能力,定制了多处散乱的 hack 逻辑,导致小需求大改动,开发耗时久,测试难以覆盖全
  3. 业务需求

    1. 专项治理:团队对报表模块开展易用性提升的专项梳理,专项包含了近20个需求点,旨在提升用户看数体验和效率,发挥与挖掘报表的价值。
    2. 长期规划:未来可能会支持更大数量级数据的可视化,支持更丰富的 BI 分析能力

三、调研对比

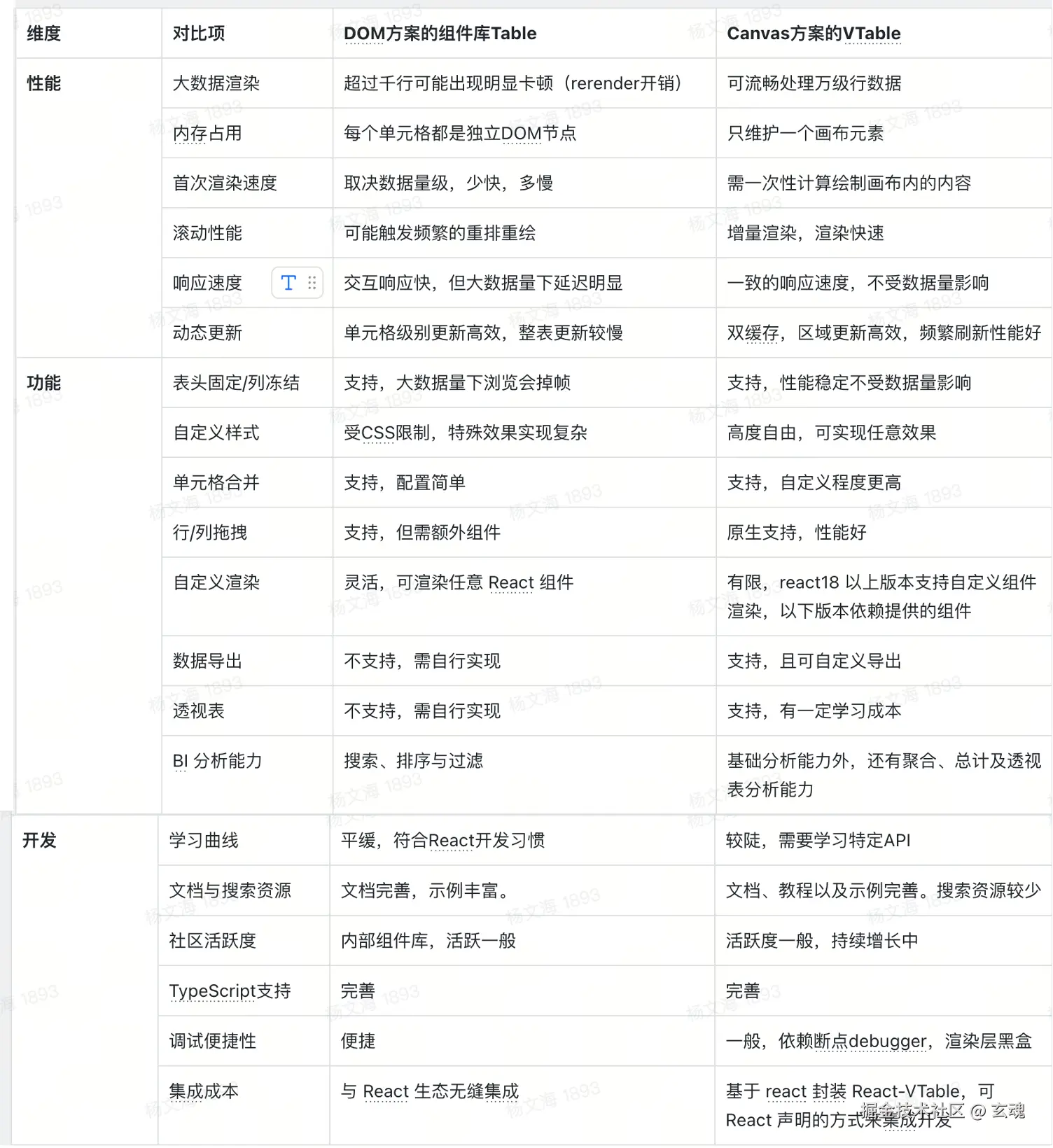

Canvas vs DOM,VTable的优势


  1. VTable 简介

VisActor 是字节对外开源的,面向叙事的智能可视化解决方案。由 VChart(可视化组件),VTable(数据组件),VGrammar(语法组件),VMind(图表智能生成组件),VRender(渲染组件) 等多个组件组成。

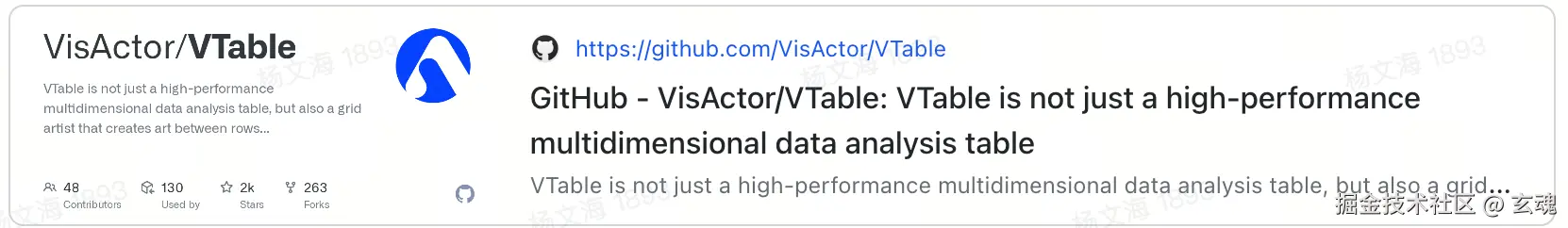

github.com/VisActor/VT…

VTable 是 VisActor 可视化体系中的表格组件库,基于可视化渲染引擎 VRender 进行封装。核心能力如下

性能极致:支持百万级数据快速运算与渲染。

多维分析:多维数据自动分析与呈现

表现力强:提供灵活强大的图形能力,无缝融合VChart

选择VTable的核心理由

  • 场景:业务场景适配,能解决核心痛点
  • 性能:性能表现优异,内存占用低,滚动和动态更新体验流畅

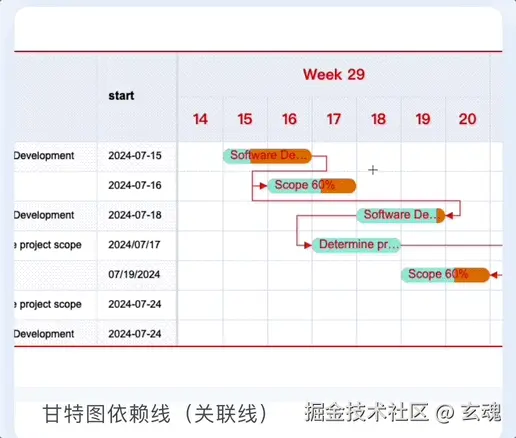

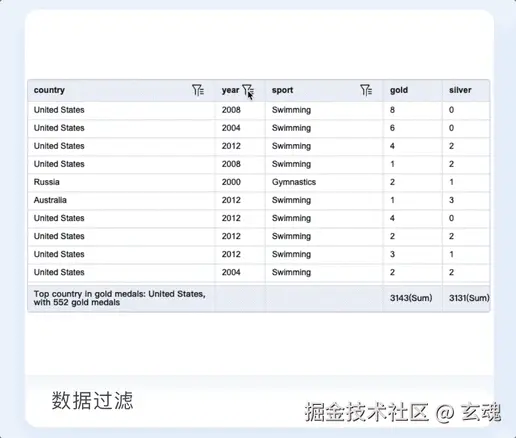

  • 功能:丰富的开箱即用基础功能,透视表及 BI 分析能力为后产品迭代有更好想象空间
  • 生态:作为VisActor家族一员,与其他生态内产品深度联动,拓展性更高

四、接入设计

架构设计与平滑迁移

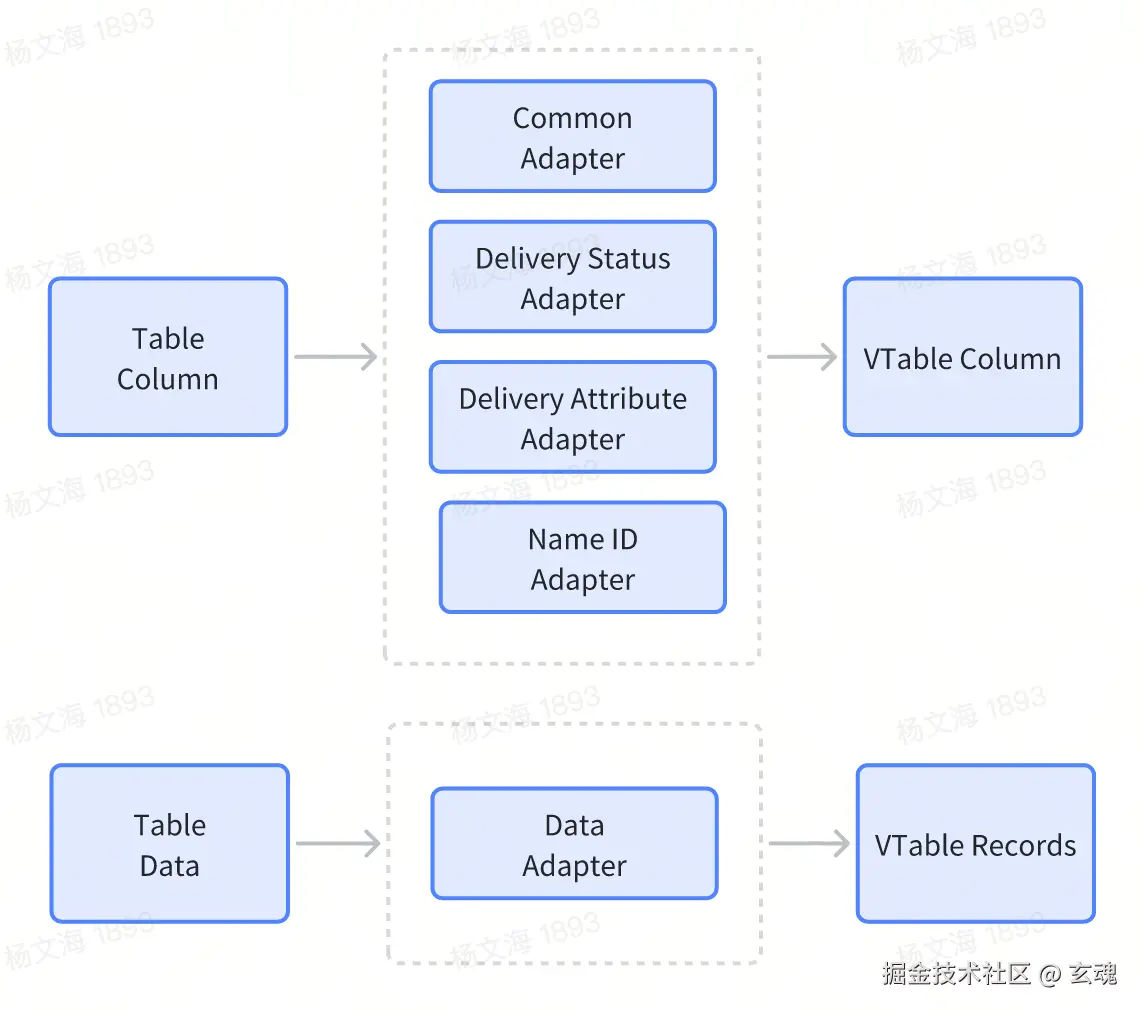

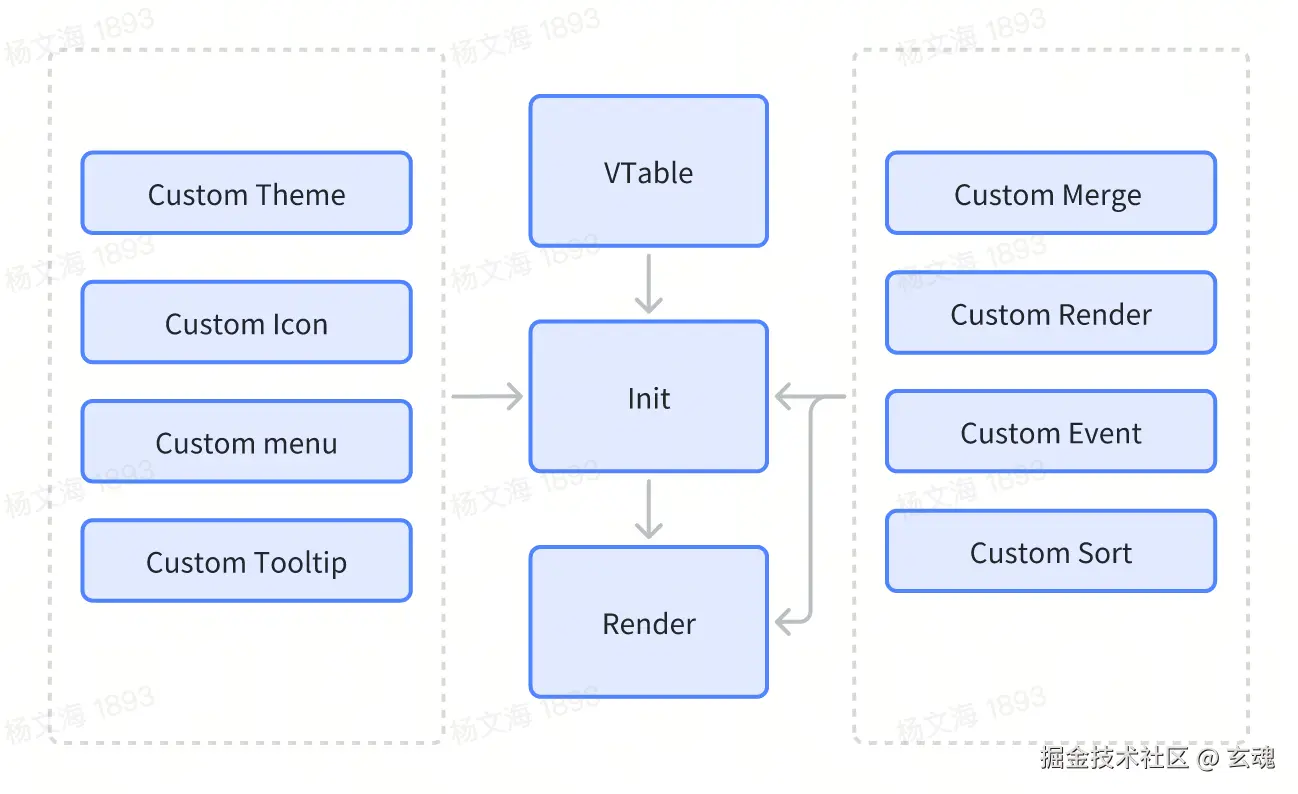

  1. 适配接入:切割业务与 vtable 的之间的耦合,提升各模块的拓展性与可维护性。

实现一个列构造器,定义通用的列配置项,不同的 Table Column 生成逻辑抽离到 adapter 中,通过 build 方法生成 column 配置项。

// 通用列构造器
export class TableColumn {
  private column: TableColumn;
  private adapter: ColumnAdapter;

  constructor(key: string, options?: { adapter?: ColumnAdapter }) {
    this.column = { key };
    this.adapter = options?.adapter;
  }

  setTitle(text: string, tooltip?: string) {
    this.column.title = {
      text,
      tooltip,
    };
  }

  // ...

  build(args?: unknow) {
    const column = this.adapter(this.column, args);
    return column;
  }

  setAdapter(adapter: TColumnAdapter) {
    this.adapter = adapter;
    return this;
  }
}

// VTable adapter
export function deliveryColumnAdapter(column: TableColumn) {
  const columnOfVTable = commonColumnAdapterOfVTable(column);
  columnOfVTable.icon = cell => {
    // ...
  };
  columnOfVTable.fieldFormat = record => {
    // ...
  };
  return columnOfVTable;
}

// 生产 VTable 的列配置
const getColumnOfVTable = (column:TableColumn, adapter: ColumnAdapter, args?: unknow) => {
  column.setAdapter(adapter);
  return column.build(args);
}

2. 主题定制:基于 VTable 主题拓展能力,复刻原组件库 Table UI 设计,使页面风格保持一致。 3. 交互模块化: 右键菜单,表格事件,表格 Tooltip,复选框操作,表单后端排序等功能模块化,在 VTable 实例创建时注册使用。

  1. Icon 巧用: Icon 在 VTable 中的使用灵活,也支持自定义注册、重置。将报表中使用的 Icon 收敛到一个模块下管理,注册后直接使用。


五、实战演练

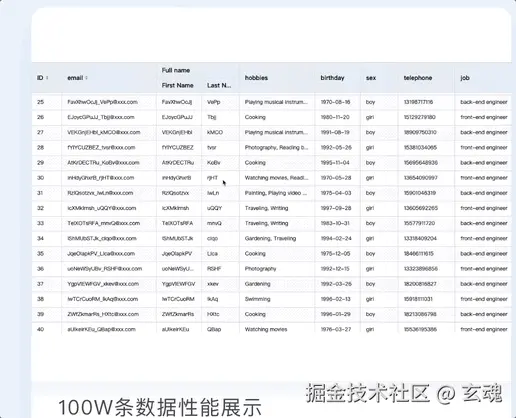

  1. VTable 高性能揭秘 ,渲染百万行数据

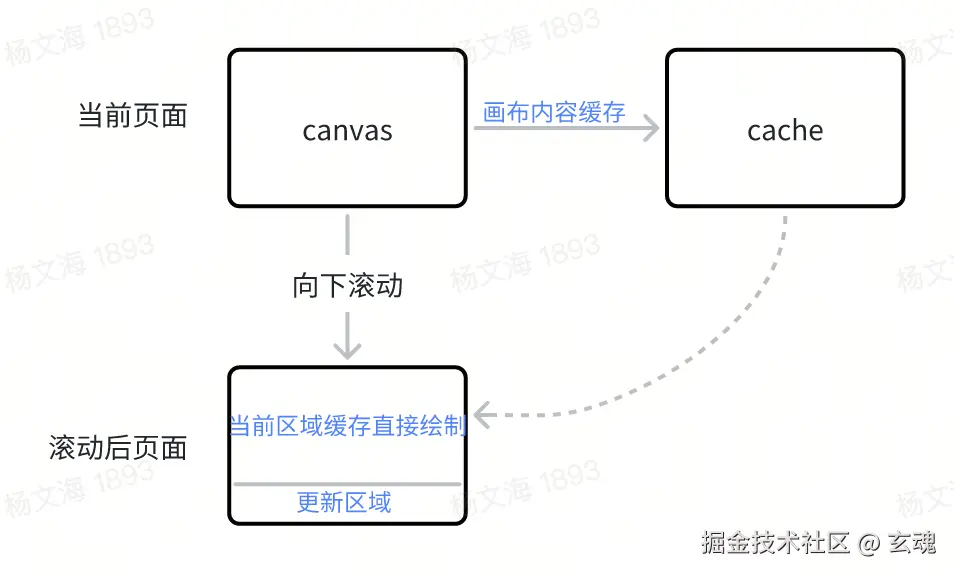

VRender 作为 VTable 的渲染引擎,提供的按需重绘及合并异步渲染能能力,支持了VTable的高性能渲染需求。如下图所示,在表格的滚动场景,滚动后的渲染是分为渲染缓存能覆盖的区域和渲染需要更新的区域,二者相比重新渲染所有内容速度提升显著。点击查看关于 VTable 更多原理剖析

  1. 基于 VTable 加载,更新机制,封装一个 Table 组件

VTable 内部的加载流程中经历了模块初始化、数据处理以及场景渲染。VTable 支持全量、单项以及批量三种更新方式

  • 全量更新适用于需要对整个配置进行更改的情况
  • 单项更新适用于修改少数几个配置项的场景
  • 批量更新适用于批量更新多个配置项的情况,需要调用接口重新布局和渲染

下述代码,包含 VTable 实例初始化,模块注册,更新渲染以及实例卸载,所有逻辑封装成 React 组件,对外暴露部分 VTable Options。采用全量个更新方式,对多个配置项进行更改,避免多次布局和渲染,提高页面性能。

// 注册Icon
registerIcon();
const REPORT_CONTAINER_ID = 'basic_report_of_adspark';
const COMMON_STYLE_OPTION: ListTableConstructorOptions = {
  heightMode: 'standard',
  defaultRowHeight: DEFAULT_ROW_HEIGHT,
  defaultHeaderRowHeight: DEFAULT_HEADER_ROW_HEIGHT,
  autoFillWidth: true,
};
export const ReportBaseVTable = ({
  option,
  defaultSort,
}: {
  option: Omit<ListTableConstructorOptions, 'container'>;
  defaultSort: SortState;
}) => {
  // ...
  const tableInstance = useRef<ListTable>(null);

  const init = () => {
    registerCellTooltip(tableInstance.current);
    registerCellClick(tableInstance.current);
    registerCheckboxStateChangeEvent(tableInstance.current);
    registerCellDropdownMenuClick(tableInstance.current);
    registerTableSort(tableInstance.current);
    // ...
  };

  useEffect(() => {
    if (!option?.columns?.length) {
      return;
    }
    if (!tableInstance.current) {
      tableInstance.current = new ListTable({
        container: document.getElementById(REPORT_CONTAINER_ID),
      });
      init();
    }
    // 批量更新
    tableInstance.current?.updateOption({
      widthMode: 'autoWidth',
      heightMode: 'autoHeight',
      ...COMMON_STYLE_OPTION,
      ...option,
      theme: CustomTheme,
    });
    // 单独更新 sort
    tableInstance.current?.updateSortState(defaultSort, false);
  }, [defaultSort, option]);


  useUnmount(() => {
    tableInstance.current?.release();
    tableInstance.current = null;
  });

  return (
    <div
      style={{
        height: (tableInstance.current?.records?.length ?? 0) * DEFAULT_ROW_HEIGHT + DEFAULT_HEADER_ROW_HEIGHT,
        width: '100%',
      }}
      id={REPORT_CONTAINER_ID}
    ></div>
  );
};

3. 定制主题

VTable 支持自定义主题,结合项目 UI 风格,基于默认的主题扩展出了一套定制主题。

/**
* 定义主题
*/
export const CustomTheme: ITableThemeDefine = VTable.themes.DEFAULT.extends({
  // 表头样式
  headerStyle: {
    // ...
    hover: {
      cellBgColor: '#f0f0f0',
    },
  },
  bodyStyle: { fontSize: 12, color: '#333', borderLineWidth: [1, 0, 1, 0], bgColor: '#fff' },
  frameStyle: { borderLineWidth: null, borderColor: '#fff' },
  // 选中太样式
  selectionStyle: {
    // ...
  },
  // 冻结列样式
  frozenColumnLine: {
    border: {
     // ...
    },
    shadow: {
    },
  },
  // 滚动条样式
  scrollStyle: {
    // ...
  },
  // tooltip 样式
  tooltipStyle: {
  //...
  },
});

// 替换主题
const option = {
 // ...
 theme: CustomTheme
 // ...
}

4. 自定义Tooltip

业务场景中,部分单元格的 hover 需要 tooltip 的交互,实现思路监听单元格 mouseenter 事件,获取当前单元格内容和位置信息,判断是否需要 tooltip, 如果需要则使用 showTooltip API 来实现 tooltip 效果,API 支持 tooltip 内容、样式及动画的多个维度的配置。

/**
* 自定义单元格的Tooltip
*/
export function registerCellTooltip(tableInstance: ListTable) {
  tableInstance.on('mouseenter_cell', args => {
    const { col, row } = args;
    // 获取单元格内容
    const { dataValue, field } = tableInstance.getCellInfo(col, row);
    // ...
    // 获取单元格位置信息
    const rect = tableInstance.getVisibleCellRangeRelativeRect({ col, row });
    // 展示 tooltip
    tableInstance.showTooltip(col, row, {
      content: getTooltipContent(dataValue, field),
      referencePosition: { rect, placement: VTable.TYPES.Placement.top },
      className: 'defineTooltip',
      disappearDelay: 60,
      style: {
        bgColor: 'black',
        color: 'white',
        arrowMark: true,
      },
    });
  });
}

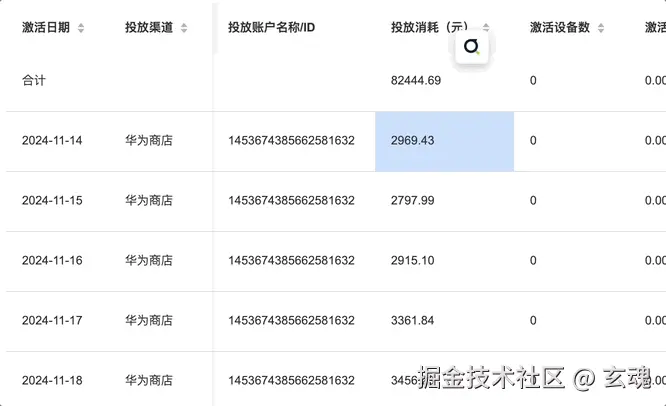

5. 右键菜单

浏览报表时,右键菜单能够提升用户操作报表的效率。VTable 支持自定义右键菜单,实现分为两步

  • 定义 menu,配置菜单项的 key 与 text
  • 注册菜单事件 dropdown_menu_click, 结合选择菜单项实现业务功能
export enum EContextMenuKey {
  // ...
  CopyId = 'copyId',
}
export const ContextToMenuMap = {
 // ...
  [EContextMenuKey.CopyId]: {
    key: EContextMenuKey.CopyId,
    text: '复制 ID',
  },
};

const option = {
// ...
 /**
  * 菜单配置
 */
 menu: {
        contextMenuItems: (field: string, row: number, col: number, table?: BaseTableAPI) =>  [
         {
            menuKey: EContextMenuKey.CopyId,
            text: ContextToMenuMap[EContextMenuKey.CopyId].text,
         }
        ]

//...
}

/**
* 菜单事件注册
*/
export function registerCellDropdownMenuClick(tableInstance: ListTable) {
  tableInstance.on('dropdown_menu_click', (args: DropDownMenuEventArgs) => {
    // ...
    let copy = tableInstance.getCellRawValue(args.col, args.row);
    if (args.menuKey === EContextMenuKey.CopyId) {
      copy = copy.split(REPORT_DATA_ID_SEPARATOR)?.[0];
    }
    navigator?.clipboard?.writeText?.(copy);
    // ...
  });
}

6. 自定义icon

VTable 中 Icon 应用场景广泛,我们可以通过 icon 和 headerIcon 来配置表头及 body 显示的单元格图标,icon 配置项丰富,涉及 Icon 内容,样式以及 tooltip 等,此外,我们可以自定义 icon 注册到表格中使用, 使用时只需配置 icon name 即可。

export enum TableIcon {
  // ...
  GoToAnchor = 'goToAnchor',
}
/**
* icon 定义
*/
export const ICON_MAP: Record<TableIcon, ColumnIconOption> = {
  [TableIcon.GoToAnchor]: {
    type: 'svg',
    name: TableIcon.GoToAnchor,
    svg:'https://xxxx',
    width: ICON_WIDHT,
    height: ICON_HEIGHT,
    // 所处位置
    positionType: VTable.TYPES.IconPosition.left,
    // tootip 配置
    tooltip: {
      style: {
        arrowMark: true,
      },
      title: '',
      placement: VTable.TYPES.Placement.right,
    },
    // hover 样式
    cursor: 'pointer',
  },
};
/**
* 注册 Icon
*/
export function registerIcon() {
  Object.values(ICON_MAP).forEach(icon => {
    VTable.register.icon(icon.name, icon);
  });
}
// 使用 icon
const tableInstance = new VTable.PivotTable({
  columns: [
    {
      field: '',
      // ..
      headerIcon: TableIcon.GoToAnchor,
      icon: TableIcon.GoToAnchor
    }
  ]
});
/**
* icon 点击事件
*/
export function registerIconClick(tableInstance: ListTable) {
  tableInstance.on('click_cell', args => {
    // 获取Icon
    const { targetIcon, originData } = args;
    // 点击 Icon 的动作
    if (targetIcon?.name === TableIcon.GoToAnchor) {
      // ....
  });
}

六、效果验证

从技术指标到业务影响的全景呈现

  1. 浏览流畅

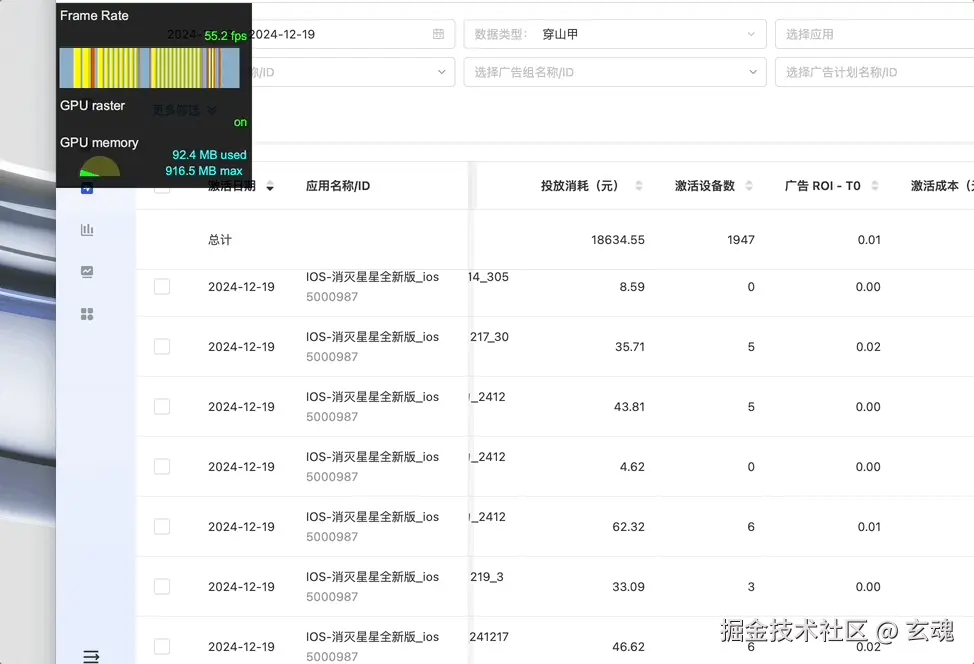

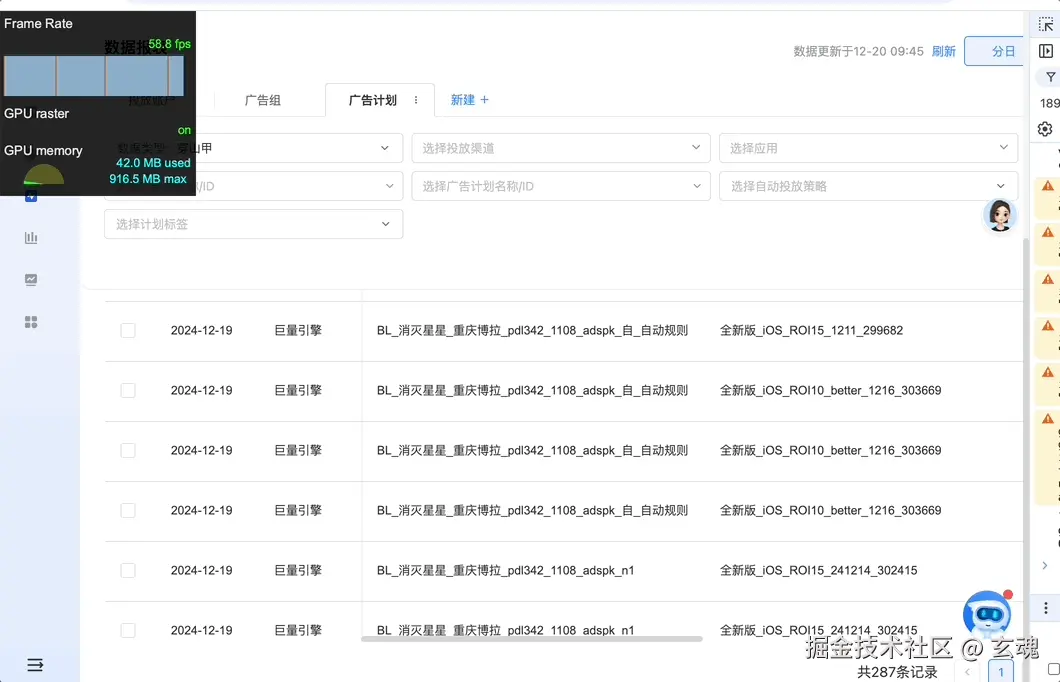

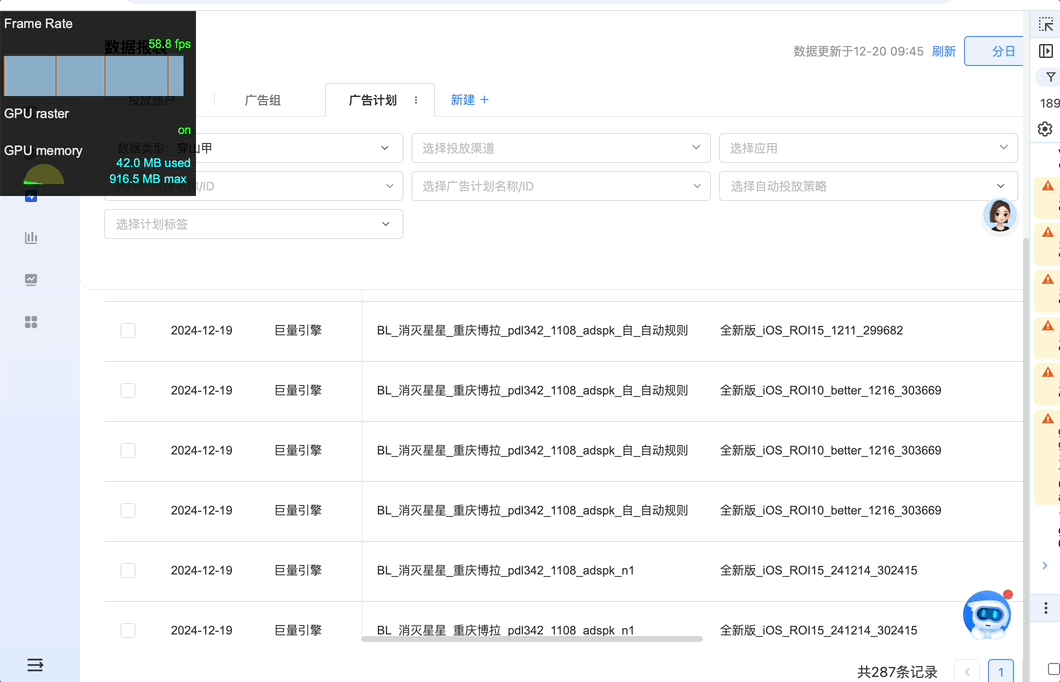

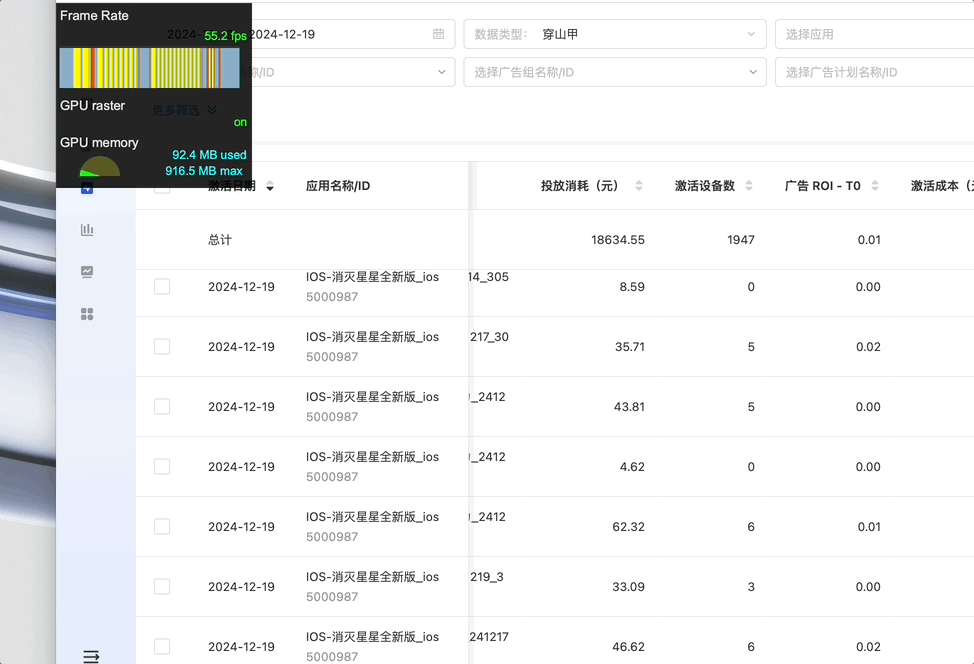

卡顿问题不复存在,对比效果在低配电脑感知更为明显。下图中新报表每页渲染50条数据,原报表渲染30条数据的渲染帧率对比。

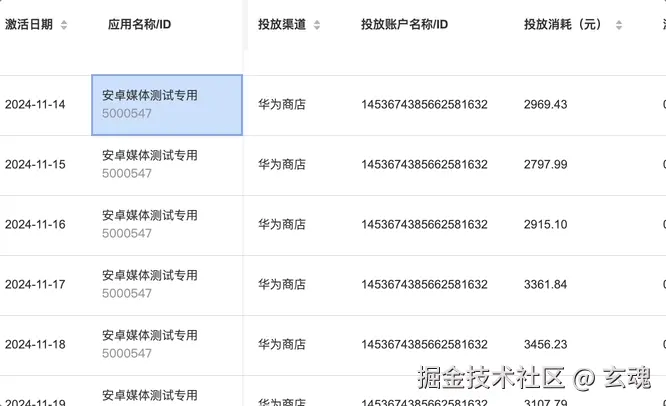

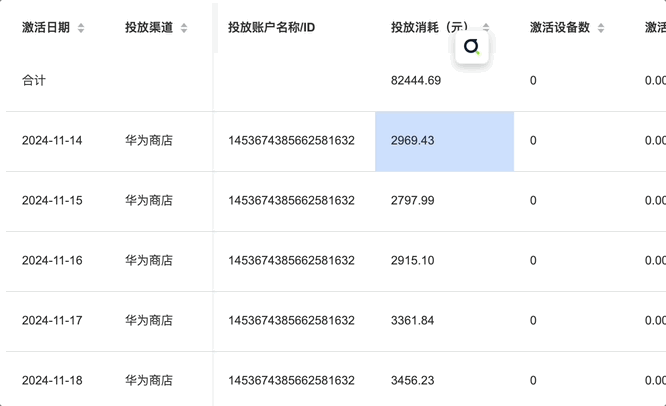

  1. 交互丰富

  1. 性能指标量化对比
场景原方案VTable方案提升
交互浏览平均48帧左右,帧率不稳定平均58帧+20%,且稳定性提升
INP740ms334ms+54.8%
体感耗时5s2.6s+48%(结合结合其他策略共同优化效果)
  1. 业务价值

    1. 高频需求标准化:右键菜单、单击事件等交互功能配置化、模块化的设计复用度高,需求迭代效率提升
    2. 技术债务清理:旧组件库强耦合代码移除,彻底解决升级困境
  2. 经验沉淀与未来规划

    1. 核心经验

      • 渲染引擎选型需匹配业务场景,结合项目历史迭代与技术栈
      • 适配层设计是平滑迁移与技术可控性的关键
    2. 未来演进

      • 可视化融合:VTable + VChart实现图表内嵌表格
      • 智能化探索:基于表格数据的二次分析与AI辅助分析
