面试题目(一)

H264编码结构如何解析。

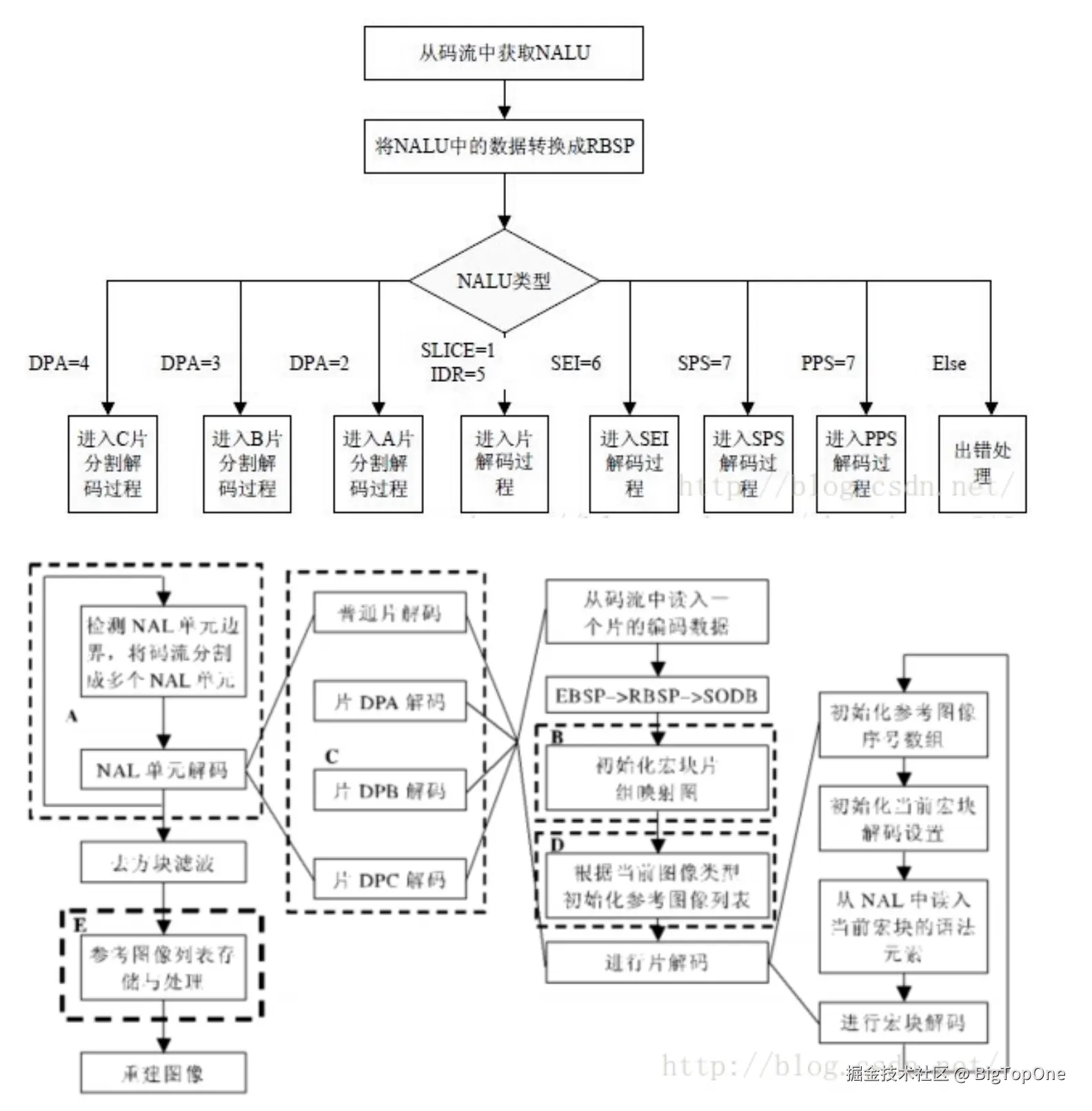

• NALUProcessing

H.264的编码结构可以分为多个层次：

(1) 序列层(Sequence Level)

• SPS(Sequence Parameter Set) ：包含整个视频序列的全局参数
• PPS(Picture Parameter Set) ：包含解码单个图像所需的参数

(2) 图像层(Picture Level)

• 帧类型：

  • I帧(Intra-coded frame)：关键帧，独立编码
  • P帧(Predictive-coded frame)：前向预测帧
  • B帧(Bi-directional predictive-coded frame)：双向预测帧

• IDR帧(Instantaneous Decoding Refresh) ：特殊I帧，表示解码器可以从此处开始解码而不依赖之前帧

(3) 片层(Slice Level)

• 将一帧图像划分为多个片(Slice)，每个片可独立解码
• 片类型：I-slice, P-slice, B-slice等

(4) 宏块层(Macroblock Level)

• 基本编码单元(通常16×16像素)
• 包含预测信息、残差数据等
• 可进一步划分为4×4或8×8的子块

(5) 块层(Block Level)

• 最小处理单元(通常4×4或8×8)
• 进行变换、量化等操作

3. 关键编码技术

H.264采用多项先进技术提高压缩效率：

• 帧内预测(9种4×4模式，4种16×16模式)
• 帧间预测(运动估计与补偿)
• 整数变换(替代传统DCT)
• 熵编码(CAVLC或CABAC)
• 去块滤波

2.H264 的NALU结构是什么。

结构体表示

#include <stdint.h>
#include <stdlib.h>
#include <string.h>

// ----------------------
// 1. NAL Header 的位域表示 (1字节)
// ----------------------
typedef struct {
    uint8_t forbidden_zero_bit : 1;  // 必须为0，错误检测位
    uint8_t nal_ref_idc        : 2;  // 优先级：0=可丢弃，3=关键数据
    uint8_t nal_unit_type      : 5;  // NALU类型 (1-12)
} NALHeader;

// ----------------------
// 2. 起始码类型枚举
// ----------------------
typedef enum {
    START_CODE_3BYTE = 3,  // 0x000001
    START_CODE_4BYTE = 4   // 0x00000001
} StartCodeType;

// ----------------------
// 3. RBSP 结构体 (按类型区分)
// ----------------------
typedef struct {
    uint8_t*  data;          // RBSP原始数据指针 (已去除防竞争字节)
    uint32_t  size;          // RBSP有效数据长度
    uint8_t   emulation_bytes_removed; // 移除的防竞争字节数 (0x03)
} RBSP;

// ----------------------
// 4. 完整的NALU结构体
// ----------------------
typedef struct {
    // 起始码部分
    StartCodeType start_code_type;  // 3字节或4字节起始码
    uint8_t      start_code[4];     // 实际存储的起始码 (最多4字节)

    // NAL Header
    NALHeader    header;            // NAL Header解析结果

    // RBSP部分
    RBSP         rbsp;              // RBSP数据 + 元信息

    // 原始数据备份 (可选，用于调试)
    uint8_t*     raw_data;          // 包含起始码和Header的完整原始数据
    uint32_t     raw_size;
} NALU;

// ----------------------
// 5. NALU类型枚举 (扩展)
// ----------------------
typedef enum {
    NALU_UNKNOWN = 0,
    NALU_SLICE_NON_IDR = 1,     // 非IDR帧的Slice
    NALU_SLICE_IDR     = 5,     // IDR帧
    NALU_SEI           = 6,     // 补充增强信息
    NALU_SPS           = 7,     // 序列参数集
    NALU_PPS           = 8,     // 图像参数集
    NALU_AUD           = 9      // 访问单元分隔符
} NALUType;

H264 有那两种封装。

1. Annex B格式 (字节流格式)

• 特点：

  • 使用0x000001或0x00000001作为NALU的起始码(start code)

  • 主要应用于：

    • TS流传输（如数字电视）
    • MPEG-2系统
    • 蓝光光盘
    • 实时流媒体协议（如RTP前的本地存储）

• 结构示例：

  [0x00000001][SPS NALU][0x00000001][PPS NALU][0x000001][IDR Slice NALU]...


• 优点：

  • 直接可解析，无需额外长度信息
  • 硬件解码器友好

2. AVCC格式 (长度前缀格式)

• 特点：

  • 每个NALU前有固定长度的尺寸字段(通常4字节)

  • 主要应用于：

    • MP4容器
    • FLV容器
    • MKV容器
    • iOS/Android平台

• 结构示例：

  [0x00 0x00 0x00 0x1F][SPS NALU][0x00 0x00 0x00 0x08][PPS NALU][0x00 0x00 0x4F 0x3A][Slice NALU]...


• 优点：

  • 便于随机访问（通过长度快速定位）
  • 适合文件存储

关键对比：

特性	Annex B	AVCC
起始标识	0x000001/0x00000001	长度前缀(2/4字节)
典型应用	直播流、广播	MP4/MKV等文件
SPS/PPS存储位置	出现在码流开头	存储在容器头(moov box)
兼容性	硬件解码器更偏好	软件解析更方便

H264的帧内压缩方式有哪些，分别讲解一下对IPB帧是怎么处理的。

1. 帧内预测（Intra Prediction）

• 核心思想：利用空间相邻已编码像素预测当前块，仅编码残差（预测差值）

• 三大预测单元：

  • 4×4亮度块（9种模式） - 高频细节优化
  • 16×16亮度块（4种模式） - 低频平坦区域优化
  • 8×8色度块（4种模式） - 色度分量独立处理

2. 预测模式详解

（1）4×4亮度预测（9种方向模式）

\begin{array}{|c|c|c|}
\hline
\text{模式} & \text{方向} & \text{公式（示例）} \
\hline
0,垂直↑ & \uparrow & P(x,y)=A_y \
1,水平← & \leftarrow & P(x,y)=L_x \
3,对角线↖ & \nearrow & P(x,y)=(A_{x+y}+2)/2 \
7,垂直左偏←↓ & \swarrow & \text{加权预测} \
\hline
\end{array}

• 参考像素：上方行(AM) + 左侧列(IL)
• 模式选择：通过SAD（绝对差和）或SATD（Hadamard变换差）计算代价

（2）16×16亮度预测（4种模式）

模式	名称	适用场景
0	垂直	强垂直边缘（如栏杆）
1	水平	强水平边缘（地平线）
2	DC	无方向性平坦区域
3	平面	渐变区域（肤色过渡）

（3）8×8色度预测

• 复用16×16的4种模式
• 特殊处理：色度分量通常选择DC/平面模式（因人类视觉对色度变化不敏感）

---

二、I/P/B帧的差异化处理

1. I帧（全帧内编码）

• 强制所有宏块使用帧内预测

• 编码流程：

  for each macroblock in I-frame:
      if area.is_flat():
          mode = 16x16_predict()  # 低频优化
      else:
          divide_into_4x4_blocks()
          mode = select_4x4_mode()  # 高频优化
      residual = original - predicted
      transform_quantize(residual)


• 关键特性：

  • 需编码所有预测模式（4×4块需9种模式选择）
  • 典型压缩率：10:1 ~ 20:1

2. P帧（帧间+帧内混合）

• 帧内预测触发条件：

  • 运动补偿残差能量 > 阈值（公式：SAD_inter > λ×SAD_intra）
  • 新物体出现（无匹配参考块）
  • 场景突变检测

• 宏块决策树：

  graph TD
    A[当前宏块] --> B{运动补偿有效?}
    B -->|Yes| C[帧间预测]
    B -->|No| D[帧内预测]
    D --> E[16x16/4x4选择]


• 码流特征：

  • 帧内宏块需标记mb_type=Intra
  • 帧内预测占比通常<15%

3. B帧（双向预测主导）

• 帧内预测特殊规则：

  • 仅当满足以下条件时启用：

    • 双向参考帧均匹配失败（min(SAD_bidir) > 2×SAD_intra）
    • 量化参数QP较高（低码率时倾向帧内）

  • 禁止行为：帧内预测宏块不能作为其他B帧的参考

• 性能权衡：

  • 帧内预测占比通常<5%
  • 但可避免误差传播（关键帧间隔较长时）

---

三、关键技术实现细节

1. 预测参考像素处理

• 边界填充规则：

  • 图像边界不可用像素用128填充（Y分量）或0填充（UV）
  • 帧间预测转帧内时，参考像素需从已重建区域获取

2. 模式编码优化

• 4×4模式预测：

  • 采用prev_intra4x4_pred_mode_flag标志
  • 若与左/上模式相同，仅需1bit编码

3. 残差处理差异

预测单元	变换类型	扫描顺序
4×4亮度	4×4整数DCT	Zig-zag/场自适应
16×16	4×4 DCT级联	固定Zig-zag
8×8色度	4×4 DCT	固定Zig-zag

---

四、编码器实际决策示例

I帧宏块处理（x264源码逻辑）：

// 伪代码简化
if (ssd_16x16 < ssd_4x4 * 1.2) {
    use_16x16_mode();
} else {
    for (each 4x4 block) {
        calculate_9_modes();
        select_min_cost_mode();
    }
}

P帧帧内决策（JM参考编码器）：

if (cost_inter > cost_intra * 1.3) {
    enable_intra_prediction();
    if (var(block) < THRESH_FLAT) {
        try_16x16_first();
    }
}

---

五、性能影响对比

帧类型	帧内预测占比	典型场景
I帧	100%	场景切换、GOP起始
P帧	5-20%	局部更新（如物体遮挡）
B帧	0-5%	动态模糊区域补偿

H264 三种码率控制方法有哪些，分别讲一下是如何进行码率控制的。

一、CBR（恒定码率控制）

核心思想：

通过严格约束每个GOP/帧的码字数量，保持码率恒定，适用于带宽受限的场景（如直播、视频通话）。

实现机制：

1. 比特分配：

   • 将目标码率按帧类型分配：I帧 > P帧 > B帧
   • 典型分配比例：I:P:B = 3:1:0.5（如150kbps:50kbps:25kbps）

2. QP调整公式：

   QP_{new} = QP_{prev} + \alpha \times \frac{(B_{target} - B_{actual})}{B_{target}}


   • 其中α为灵敏度系数（通常0.1~0.3）
   • 若实际码率B_actual超限，则增大QP

3. 技术特点：

   • 缓冲区控制：采用VBV（Video Buffering Verifier）模型防止溢出
   • 局限性：画面复杂度突变时质量波动明显

典型应用场景：

• 实时视频通信（WebRTC）
• 数字电视广播（DVB）

二、VBR（可变码率控制）

核心思想：

根据画面复杂度动态分配码率，在简单场景节省码率，复杂场景提升质量。

实现机制：

1. 两步式控制：

   • 全局阶段：基于历史统计分配GOP码率

     R_{GOP} = \frac{T_{total}}{N_{GOP}} \times \frac{\sigma_{GOP}^2}{\sum \sigma^2}


     （σ²为GOP复杂度方差）

   • 局部阶段：帧级QP调整

     QP = \beta \times \ln(\frac{SAD}{SAD_{avg}}) + QP_{avg}


2. 关键技术：

   • 复杂度评估：使用SAD（绝对差和）或SATD（变换域差）作为指标
   • 二次编码优化：x264的--pass 2模式会首轮采集统计信息

3. 技术特点：

   • 优点：质量稳定，压缩效率高
   • 缺点：输出码率不可预测

典型应用场景：

• 视频点播（Netflix, YouTube）
• 蓝光光盘编码

---

三、ABR（自适应码率控制）

核心思想：

CBR与VBR的折中方案，允许短期码率波动但长期保持平均目标码率。

实现机制：

1. 分层控制结构：

   graph TB
   A[GOP层] -->|分配基础QP| B[帧层]
   B -->|调整MB级QP| C[宏块层]


2. 关键算法（以x264为例） ：

   • MB-tree：预测未来帧的引用关系，动态加权分配码率

   • QP曲线平滑：

     QP_{frame} = \frac{\sum_{i=1}^N w_i QP_i}{\sum w_i}, \quad w_i = \frac{1}{1 + |t_i - t_{current}|}


3. 技术特点：

   • 短期自适应：允许单帧码率±30%波动
   • 长期收敛：滑动窗口（通常10s）内码率趋近目标值

典型应用场景：

• 自适应流媒体（HLS/DASH）
• 存储受限的移动端录制

---

四、三种方法对比

特性	CBR	VBR	ABR
码率波动	严格恒定	完全可变	短期可变长期稳定
质量稳定性	低（复杂场景劣化）	高	中等
实现复杂度	低	高（需统计预处理）	中
典型延迟	低（单帧级控制）	高（可能需二次编码）	中（GOP级控制）
适用场景	实时通信	高质量存储	流媒体传输

---

五、底层实现示例（x264源码逻辑）

CBR的核心调整逻辑：

// x264_ratecontrol.c
if ( framesize > target ) {
    qp += (framesize - target) / target * 2;
} else {
    qp -= (target - framesize) / target;
}

VBR的复杂度计算：

// 基于SATD的复杂度权重
weight = satd_current / (satd_average + 1);
qp = base_qp + log(weight) * 4.0;

ABR的MB-tree实现：

// 宏块传播成本计算
propagate_cost = (cost_intra - cost_inter) * reference_count;

---

六、选择建议

1. 直播/视频会议：优先CBR（保证实时性）
2. 影视制作：使用2-pass VBR（最大化质量）
3. 点播平台：选择ABR（平衡质量与带宽）

H264 中SVC的概念是如何按需分配进行编码的。

（SVC 可分级视频编码，Scalable Video Coding） H.264 SVC（可分级视频编码，Scalable Video Coding）通过分层编码结构实现按需分配，其核心思想是将视频流分解为基础层（Base Layer）和多个增强层（Enhancement Layers） ，根据不同终端需求动态分配编码资源。以下是其技术实现细节：

---

一、SVC的分层结构与按需分配机制

1. 三层分级维度

维度	作用	按需分配策略
时域分级 (Temporal)	控制帧率（FPS）	低端设备仅解码基础层（15fps），高端设备叠加增强层（30/60fps）
空域分级 (Spatial)	控制分辨率	手机接收QVGA层，电视接收1080p层
质量分级 (Quality)	控制信噪比（SNR）	网络差时只传输基础层（低QP），网络好时传输精细层（高QP）

2. 编码层间依赖关系

• 分层预测结构：

  graph TD
    BL[Base Layer] --> EL1[Enhancement Layer 1]
    EL1 --> EL2[Enhancement Layer 2]


  • 增强层必须依赖下层解码（如EL2需要先解码BL+EL1）

• 层间预测工具：

  • 运动矢量预测：上层MV参考下层MV
  • 残差预测：上层残差=原始值-下层重建值

---

二、按需分配的具体实现

1. 时域分级（Temporal Scalability）

• 实现方式：

  • 基础层：仅编码关键帧（I帧）和部分P帧（如GOP=8时编码第0,4帧）
  • 增强层：补充中间帧（如第2,6帧）

• 示例：

  # 帧结构（GOP=8, 3时域层）
  # 层0（基础层）: I0, P4
  # 层1          : P2, P6
  # 层2          : P1, P3, P5, P7


2. 空域分级（Spatial Scalability）

• 实现步骤：

  1. 对原始视频下采样生成低分辨率基础层
  2. 基础层上采样后作为参考，编码增强层的残差

  \text{残差} = \text{原始高清帧} - \text{上采样(基础层重建帧)}


• 分辨率组合示例：

  层级	分辨率	用途
  BL	640x360	移动端弱网环境
  EL1	1280x720	平板电脑
  EL2	1920x1080	4K电视

3. 质量分级（SNR Scalability）

• 两种模式：

  • CGS（粗粒度分级） ：固定QP差值（如BL-QP=32，EL-QP=28）
  • MGS（中粒度分级） ：动态QP调整 + 频域系数增强

• 质量提升原理：

  \text{重建高清} = \text{基础层} + \sum_{i=1}^n \text{增强层残差}_i


---

三、网络自适应传输策略

1. 动态层选择算法

• 带宽探测：根据RTCP反馈包计算可用带宽

  BW_{est} = \frac{\text{最近成功传输包量}}{\text{时间窗口}} \times 0.9


• 层切换决策：

  if (BW_est < BL_bitrate) {
      drop_all_ELs();
  } else if (BW_est > BL+EL1_bitrate) {
      add_EL1();
  }


2. 优先级标记（RFC 6190）

• 使用RTP头的priority字段标识层级重要性：

  0x01: Base Layer (最高优先级)
  0x02: EL1
  0x03: EL2 (最低优先级)


• 网络拥塞时路由器优先 丢弃 低优先级包

四、编码器实现示例（JSVM参考模型）

1. 分层编码配置

# 示例：2层空域+时域分级
./jsvm --Scalable=2 --BaseLayerWidth=640 --BaseLayerHeight=360 \
       --EnhancementLayerWidth=1280 --EnhancementLayerHeight=720 \
       --FrameRate=30 --TemporalLevels=3

2. 码率分配逻辑

// 码率分配核心代码（简化）
for (int layer = 0; layer < num_layers; layer++) {
    target_bits[layer] = total_bitrate * layer_weight[layer];
    qp[layer] = calculate_qp(target_bits[layer], complexity[layer]);
}

五、SVC vs 非SVC性能对比

指标	SVC编码	传统单层编码
码率开销	高（层间冗余约15-20%）	低
网络适应性	优秀（无缝切换层级）	需重新编码/传输
解码复杂度	高（需多层解码）	低
典型应用	视频会议（Zoom SVC模式）	本地存储视频

六、现代演进（H.265 SHVC）

H.265的SHVC（可扩展HEVC）进一步优化：

1. 跨层预测增强：使用上采样滤波器提升空域分级效率
2. Tile分区：将帧划分为独立区域，支持更细粒度分级
3. 并行处理：允许不同层使用不同线程编码

H264和H265 进行编解码有何不同，H265的优势体现在哪些方面。

H.264（AVC）与H.265（HEVC）是两代视频编码标准，H.265在多个方面实现了技术突破。以下是两者的详细对比及H.265的核心优势：

---

一、核心技术差异

1. 编码单元结构

特性	H.264	H.265
基本单元	宏块（Macroblock, 16×16）	编码树单元（CTU, 最大64×64）
子分区灵活性	最大8×8	支持递归划分至4×4（CU/PU/TU）
预测单元	固定16×16/4×4	支持方形/矩形/非对称分区（如32×8）

H.265示例：
一个64×64 CTU可划分为：

• 1个64×64 CU（平坦区域）
• 或4个32×32 CU → 进一步拆分为16×16/8×8等

2. 预测技术

预测类型	H.264支持	H.265新增
帧内预测	9种4×4模式/4种16×16模式	35种角度模式（扩展到65种方向）
帧间预测	运动补偿（1/4像素精度）	高级运动补偿（1/2像素7抽头滤波，1/4像素8抽头滤波）
特殊预测	无	Merge模式、AMVP（高级运动向量预测）

角度预测示例：
H.265的帧内预测新增对角线方向（如模式34：右上45°预测），更精准匹配自然图像边缘。

3. 变换与量化

特性	H.264	H.265
变换类型	4×4/8×8整数DCT	4×4~32×32整数DCT + DST（帧内4×4）
量化矩阵	固定	自适应（SAO）
并行处理	受限	WPP（波前并行处理）

H.265优势：
32×32大尺寸变换对平坦区域更高效，减少高频系数编码开销。

---

二、H.265的核心优势

1. 压缩效率提升

• 平均节省50%码率（同等画质下）

  • 测试数据（JCT-VC标准序列）：

    分辨率	H.264码率	H.265码率	节省比例
    1080p	4 Mbps	2 Mbps	50%
    4K	16 Mbps	7 Mbps	56%

2. 分辨率支持

• 最高支持8K UHD（8192×4320） ，而H.264仅支持至4K（需High Profile）

3. 并行处理能力

技术	H.265实现方式	性能提升
Tile分区	将帧划分为独立矩形区域	多线程编码加速30%+
WPP	行级并行（依赖相邻CTU熵上下文）	降低20%编码延迟

4. 工具集增强

• SAO（采样自适应偏移） ：减少振铃效应，PSNR提升0.5-1dB
• RQT（残差四叉树） ：动态选择最优变换单元大小
• CABAC优化：上下文模型减少15%比特开销

---

三、典型场景对比

1. 4K视频传输

• H.264：需约20Mbps（High Profile）
• H.265：仅需8-10Mbps（Main Profile），节省带宽50%+

2. 移动端直播

• H.265优势：

  • 720p@30fps仅需500Kbps（H.264需1.2Mbps）
  • 电池消耗降低30%（因运算量减少）

3. 视频存储

• 1小时1080p视频：

  • H.264：约1.5GB
  • H.265：约0.75GB

---

四、解码复杂度对比

指标	H.264解码复杂度	H.265解码复杂度	变化幅度
计算量（DMIPS）	1000	1800	+80%
内存占用	512MB	1GB	+100%
硬件支持	通用CPU可处理	需HEVC专用解码器	更高要求

注：H.265编码复杂度是H.264的3-5倍，需依赖硬件加速（如Intel QSV/NVIDIA NVENC）。

---

五、技术演进示例

1. 帧间预测优化

graph LR
  A[H.264] -->|单预测列表| B[L0/L1独立]
  B --> C[H.265]
  C -->|Merge模式| D[候选列表增至5个]
  D -->|AMVP| E[运动向量精度提升]

2. 熵编码改进

H.265的CABAC：

• 新增变换系数分级编码（CG系数分组）
• 上下文模型从H.264的11种扩展到20种

---

六、实际应用建议

1. 选择H.265的场景：

   • 4K/8K超高清内容
   • 带宽受限的移动直播
   • 大规模视频存储（如监控系统）

2. 选择H.264的场景：

   • 老旧设备兼容性要求高
   • 实时编码资源有限（如树莓派）
   • 1080p以下低复杂度应用

为什么需要防竞争字节

typedef struct {
    uint8_t *data; // RBSP原始数据指针 (已去除防竞争字节)
    uint32_t size; // RBSP有效数据长度
    uint8_t emulation_bytes_removed; // 移除的防竞争字节数 (0x03)
    } RBSP;

• H.264的原始字节序列载荷（RBSP）数据中可能存在特殊的三字节序列0x000001，这是NAL单元（Network Abstraction Layer）的起始码（用于分隔NAL单元）。

• 但实际编码生成的RBSP数据中，可能恰好自然出现0x000001序列（与起始码无关）。如果不处理，解码器会错误地将其识别为NAL单元的分隔符，导致解析错误。

• 解决方案：在每两个连续的0x00后插入一个防竞争字节0x03（称为"emulation prevention byte"），破坏可能的伪起始码。

• 例如：

  • 原始数据中的 0x000001 → 插入后变为 0x00000301。

AAC的编解码流程是怎么样的？

AAC（Advanced Audio Coding）的编解码流程采用混合编码技术，结合心理声学模型和信号处理算法，以下是其详细工作流程：

---

一、AAC编码流程

1. 预处理阶段

• 分帧（Framing） ：

  • 将PCM音频流分割为固定长度帧（典型1024或960样本，对应21.3ms@48kHz）
  • 短窗切换：检测瞬态信号（如打击乐）时切换至128样本短帧

• 时频变换：

  \text{MDCT（修正离散余弦变换）}：X_k = \sum_{n=0}^{2N-1} x_n \cdot \cos\left[\frac{\pi}{N}\left(n+\frac{1}{2}+\frac{N}{2}\right)\left(k+\frac{1}{2}\right)\right]


  • 长窗：2048点MDCT（50%重叠）
  • 短窗：256点MDCT（8个窗叠加）

2. 心理声学模型

• 掩蔽效应计算：

  • 通过FFT计算频域能量（Bark子带划分）

  • 计算每个临界频带的：

    • 绝对阈值（安静环境可听门限）
    • 掩蔽阈值（强信号对邻近频段的掩盖效应）

  # 示例：计算掩蔽阈值
  for band in bark_bands:
      masking_threshold[band] = max(
          absolute_threshold[band],
          spread_function(neighbor_bands)
      )


• SMR计算：

  \text{SMR（信号掩蔽比）} = 10\log_{10}\left(\frac{\text{信号能量}}{\text{掩蔽阈值}}\right)


3. 量化与编码

• 非均匀量化：

  • 根据SMR分配比特：

    • 高SMR频段 → 精细量化（更多比特）
    • 低SMR频段 → 粗糙量化（较少比特）

  • 使用标量量化公式：

    math

    Copy

    Q(x) = \text{sign}(x) \cdot \left\lfloor \left(\frac{|x|}{2^{b-1}}\right)^{3/4} + 0.5 \right\rfloor


    （其中b为分配给该频段的比特数）

• 哈夫曼编码：

  • 使用12种预定义码本（根据量化系数统计特性选择）
  • 对量化后的频谱系数分组编码（如4×2向量）

4. 比特流封装

• ADTS头（用于流传输）：

  typedef struct {
      uint16_t syncword;            // 0xFFF
      uint8_t  protection_absent;    // 1=无CRC校验
      uint8_t  profile;             // LC/HE-AAC等
      uint8_t  sampling_freq_index; // 44.1kHz=0x4
      uint8_t  private_bit;
      uint8_t  channel_config;      // 1=单声道, 2=立体声
      uint16_t frame_length;        // 包含头部的帧长度
  } ADTSHeader;


• 数据交错：对多声道采用MS（Mid/Side）或强度立体声编码

---

二、AAC解码流程

1. 比特流解析

• 帧同步：检测0xFFF同步头
• 读取比例因子：恢复各频段的量化步长
• 哈夫曼解码：根据码本ID逆向量化系数

2. 反量化

x_{\text{reconstructed}} = Q^{-1}(q) \cdot 2^{\frac{b}{4}}

3. 频时域转换

• IMDCT（逆MDCT） ：

  x_n = \sum_{k=0}^{N-1} X_k \cdot \cos\left[\frac{\pi}{N}\left(n+\frac{1}{2}+\frac{N}{2}\right)\left(k+\frac{1}{2}\right)\right]


  • 加窗叠加：重叠部分与前帧相加消除边界效应

4. 后处理

• 时域噪声整形（TNS） ：

  • 对瞬态信号频域包络修正

• PNS（知觉噪声替代） ：

  • 对高频噪声区域用伪随机序列重建

---

三、关键编码工具

工具	作用	节省码率效果
预测编码	对平稳信号时域预测	约8-15%
长窗/短窗切换	优化瞬态信号处理	提升时间分辨率
强度立体声	高频段仅编码声道能量差	立体声节省30%+
频段复制（SBR）	HE-AAC特有，高频谱由低频参数生成	低码率提升音质

---

四、编码模式对比

模式	算法特点	适用场景
LC-AAC	基础复杂度，44.1kHz	普通音乐流媒体
HE-AAC	结合SBR（频段复制）	低码率（<64kbps）
HE-AAC v2	增加PS（参数立体声）	超低码率（24kbps）

---

五、性能指标示例

• 128kbps LC-AAC：

  • 20Hz-18kHz频响 (±1dB)
  • SNR > 90dB

• 64kbps HE-AAC：

  • 20Hz-15kHz频响
  • 与128kbps MP3音质相当

六、硬件实现优化

现代解码器（如Apple Audio Toolbox）采用：

1. SIMD加速：NEON指令集并行计算IMDCT
2. 内存优化：零拷贝比特流解析
3. 低延迟模式：缩短帧长至480样本（10ms）

H265和H264的编解码流程是怎么样的？

以下是H.264（AVC）和H.265（HEVC）编解码流程的详细对比及技术解析，以表格和流程图形式呈现关键差异：

一、H.264与H.265编解码流程对比

步骤	H.264 (AVC) 流程	H.265 (HEVC) 流程	核心差异说明
1. 预处理	- 帧类型决策（I/P/B） - 宏块划分（16×16固定）	- CTU划分（最大64×64） - 四叉树递归分割（CU/PU/TU）	H.265支持更灵活的块分区
2. 预测编码	- 帧内：9种4×4模式/4种16×16模式 - 帧间：1/4像素运动补偿	- 帧内：35种角度模式 - 帧间：1/2像素7抽头滤波+Merge/AMVP模式	H.265预测精度更高
3. 变换量化	- 4×4/8×8整数DCT - 固定量化矩阵	- 4×4~32×32整数DCT+DST（帧内4×4） - 自适应量化（SAO）	H.265支持更大变换单元
4. 熵编码	- CAVLC（基础） - CABAC（可选）	- 改进CABAC（20种上下文模型）	H.265熵编码效率提升15%
5. 环路滤波	- 去块滤波（Deblocking）	- 去块滤波+SAO（采样自适应偏移）	H.265新增SAO减少振铃效应
6. 并行处理	- 有限Slice并行	- Tile分区+WPP（波前并行）	H.265并行性更强

---

二、H.264编码流程详解

graph TD
    A[输入帧] --> B{帧类型决策}
    B -->|I帧| C[帧内预测]
    B -->|P/B帧| D[运动估计/补偿]
    C & D --> E[残差计算]
    E --> F[变换量化]
    F --> G[熵编码]
    G --> H[码流输出]
    F --> I[反量化反变换]
    I --> J[重建帧]
    J --> K[去块滤波]
    K --> L[参考帧缓存]

关键点：

• 宏块处理：每个16×16宏块独立编码
• 运动补偿：最多16个参考帧（High Profile）
• 量化参数：QP范围0-51

三、H.265编码流程详解

graph TD
    A[输入帧] --> B{CTU划分}
    B --> C[递归CU分割]
    C --> D[预测模式选择]
    D -->|帧内| E[35种角度预测]
    D -->|帧间| F[Merge/AMVP运动补偿]
    E & F --> G[残差计算]
    G --> H[RQT变换树]
    H --> I[量化+SAO]
    I --> J[CABAC熵编码]
    J --> K[码流输出]
    I --> L[重建环路]
    L --> M[去块滤波+SAO]
    M --> N[参考帧缓存]

关键点：

• CTU处理：64×64块可递归分割至4×4
• 运动补偿：1/2像素精度+双向光流（BDOF）
• 并行工具：Tile将帧划分为矩形独立区

---

四、核心算法差异示例

1. 帧内预测对比

特性	H.264	H.265
模式数量	9种（4×4） 4种（16×16）	35种（支持更精细角度）
参考像素	相邻4×4块边缘像素	多行参考（宽角度预测）
DC预测	简单均值	平面预测（渐变平滑）

H.265角度预测公式（模式34为例）：

P(x,y) = (32 - \alpha \cdot y) \cdot R_{-1} + \alpha \cdot y \cdot R_{x+1}

（其中α为角度参数，R为参考像素）

2. 运动补偿改进

H.265新增技术：

• Merge模式：从空间/时间邻域候选MV列表中选择
• AMVP：构建运动矢量预测子列表
• 双向光流（BDOF） ：亚像素级运动补偿

---

五、性能实测对比

测试序列	H.264码率 (Mbps)	H.265码率 (Mbps)	节省比例	PSNR变化
1080p@30fps	4.2	1.9	54.8%	+0.3dB
4K@60fps	18.7	8.2	56.1%	+0.5dB

（数据来源：JCT-VC测试序列，使用HM参考软件）

---

六、硬件实现差异

模块	H.264硬件需求	H.265硬件需求
编码器	4K需约100GOPS	4K需300-500GOPS
解码器	1080p@30fps需500MHz CPU	同规格需1.2GHz CPU
内存带宽	50MB/s	120MB/s

典型方案：

• H.264：ARM Cortex-A53可软解
• H.265：需专用IP核（如ARM Mali-V61）

---

七、应用场景建议

1. 选择H.265：

   • 4K/8K超高清视频
   • 带宽受限的流媒体（如HEVC-DASH）
   • 高压缩存储（监控录像）

2. 选择H.264：

   • 老旧设备兼容
   • 低复杂度实时编码（视频会议）
   • 硬件资源受限场景

如果需要具体编码参数配置（如x265 vs x264）或某技术细节的数学推导，可以进一步展开说明。

参考

• AVFileParse
• H.264格式分析
