【AI的基建】 8卡 GPU 服务器与 NVLink/NVSwitch 互联技术

moonless
346 阅读13分钟

🟡🔘🔴

🟡 PCIe的意义

PCIe是GPU与CPU通信的必备通道，负责系统管理、任务调度和数据传输基础功能；而NVLink是专为GPU间高速通信设计的专用通道，能大幅提升大模型训练效率，但技术上可以省略，即没有NVLink的8卡服务器仍能工作，只是梯度同步等操作会受限于PCIe带宽，导致训练速度下降30%-70%。当前所有GPU服务器都必须保留PCIe连接，而NVLink属于性能加速的可选配置，其价值在大模型训练场景尤为突出。

假设你经营一家全国性快递公司：

  • CPU = 总部调度中心
  • GPU = 各地分拣中心
  • NVLink = 分拣中心之间的直达高速公路
  • PCIe = 分拣中心与总部的普通公路

🔘 1. CPU负责系统启动：

计算机启动时，BIOS 固件由CPU加载执行，如果GPU不连接CPU，系统根本无法启动

🔘 2. CPU负责任务调度

（1）CUDA内核程序由CPU发起，（2）内存分配的指令由CPU下达，（3）异常处理依赖CPU

即使使用NVLink，GPU仍有20%的指令来自CPU，就像总部决定北京分拣中心处理华北包裹，上海分拣中心突发火灾，需要总部协调

🔘 3. CPU负责内存管理

（1）CPU管理统一内存地址空间，（2）GPU显存映射需要CPU参与，（3）数据分页错误由CPU处理

只有总部知道哪些仓库有空余仓位，包裹地址错误时需要总部修正，NVIDIA的UM（Unified Memory）技术依赖CPU内存控制器

🔘 4. CPU负责I/O交互

（1）网络数据通过CPU的PCIe通道进入，（2）存储设备由CPU控制，（3）USB等外设只能连接CPU

就像国际包裹必须通过总部海关，客户电话只能打到总部呼叫中心，因为实际的训练数据路径：SSD → CPU内存 → GPU显存。所以靠CPU连接外部世界。

🔘 5. 具备容错机制

（1）ECC内存纠错需要CPU参与，（2）GPU运算错误需要CPU上报，（3）系统看门狗定时器由CPU管理

分拣机卡死时需要总部远程重启，暴雨灾害时总部启动应急预案，NVIDIA的SBE（Single Bit Error）纠错需CPU配合

当您看到某些技术宣称"绕过CPU"时，真相是：

  1. GPUDirect RDMA：允许GPU直接访问网卡，但仍需CPU初始化DMA引擎，内存地址映射由CPU建立
  2. NVIDIA Magnum IO：看似GPU直连存储，实则CPU仍要加载NVMe驱动，文件系统元数据依赖CPU

CPU是数字世界的"意识"，GPU是"肌肉"，没有意识的肌肉只是行尸走肉（无法自主行动），肌肉越发达（GPU算力越强），越需要智能调度（CPU协调），未来趋势：CPU正在演变成"系统服务处理器"(SSP)，专注管理职能，试着用这个框架理解8卡服务器：就像8个超级分拣中心，虽然它们之间有直达高速公路（NVLink），但公司运营仍然需要总部（CPU）来制定规则、处理异常、连接外部世界。

🟡 NVLink的意义

🔘 PCIe直连——普通公路

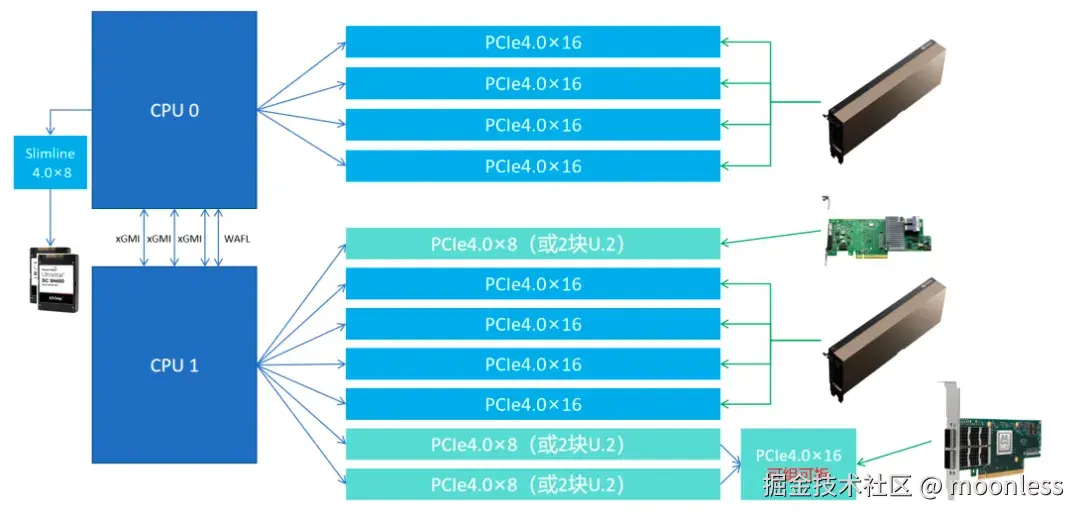

每个工人（GPU）只能通过一条小路（PCIe通道）向总部（CPU）汇报，但道路数量有限（每个CPU只有128条"车道"） ，总部处理能力有限（CPU要同时管理GPU、网卡等设备），而且工人之间沟通必须经过总部中转

在这里插入图片描述

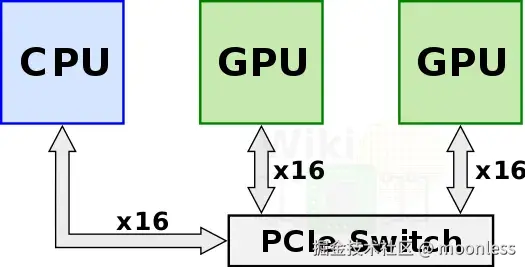

🔘 PCIe Switch——立交桥系统

在总部附近建设立交桥（PCIe Switch芯片）：每个立交桥可扩展出更多出口，工人可以直接通过立交桥沟通，减少总部压力，但绕行立交桥会增加沟通时间（延迟）。

在这里插入图片描述

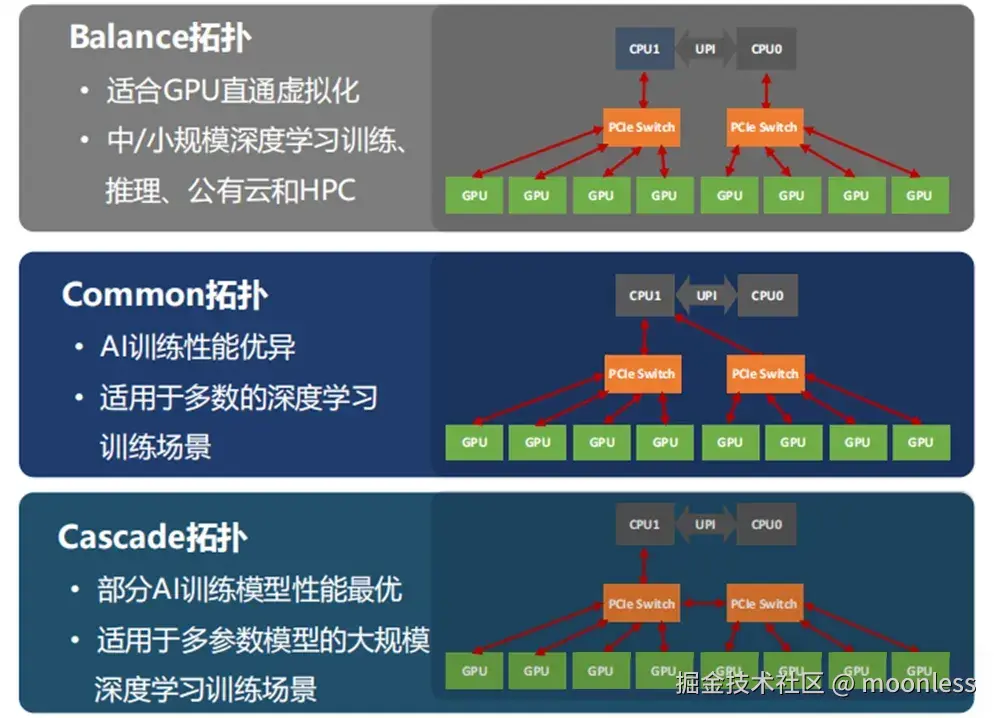

一个Switch芯片用16条车道就能扩展出5个x16接口 形成三种拓扑结构：

  • 平衡模式：工人分组管理（适合小规模任务）
  • 通用模式：所有工人共享资源（适合多数AI训练）
  • 级联模式：多层立交桥（适合超大模型）

在这里插入图片描述

🔘 NVLink——专用高铁

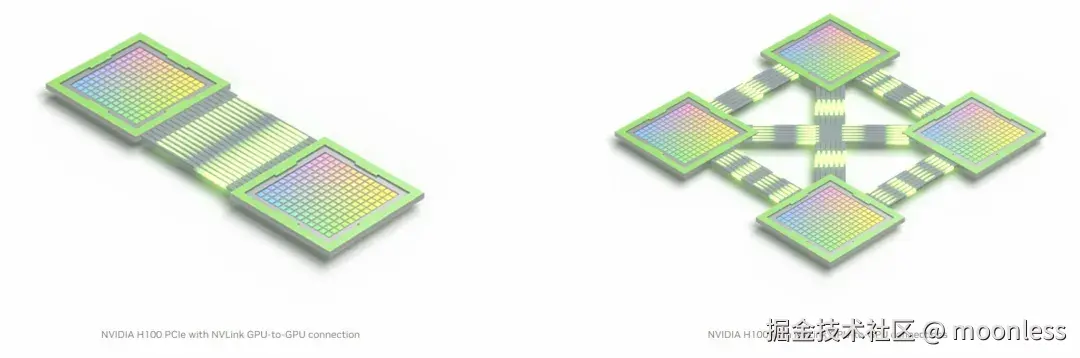

在工人之间修建直达高铁：每两个工人之间都有专用轨道（NVLink通道）不经过总部直接沟通，传输速度提升7倍（对比PCIe 5.0）

  • 第四代NVLink带宽达900GB/s（相当于每小时运送900吨货物）
  • 每个H100 GPU有18个NVLink接口（可连接18个邻居）
  • 支持全双工通信（双向轨道同时运行）

在这里插入图片描述

以第四代 NVLink 和 Hopper GPU 芯片架构为例，已经支持高达双向 900GB/s 的带宽，比 PCIe 5.x x16 的 126GB/s 提升了 7 倍的速率。并且每个 GPU 提供了 18 个 NVLink 接口。

在这里插入图片描述

🔘 NVSwitch——高铁总站

建设中央车站（NVSwitch芯片）：所有工人的高铁都直达总站，任意两人沟通只需经过总站一次，彻底消除通信瓶颈

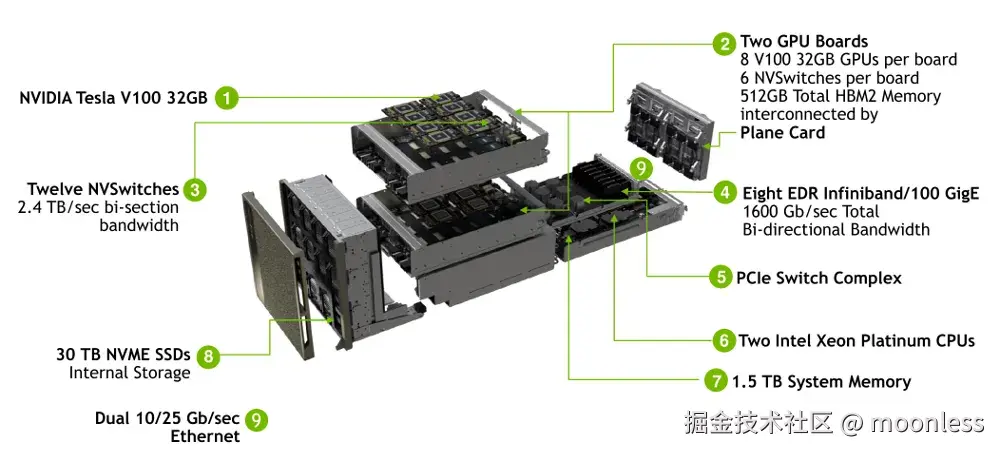

DGX-2 解决方案加倍了 v100 的数量到 16 张，同时 HBM2 升级到 32GB/块，共计 512GB，CPU 也升级为双路 2.7G 24 核 Xeon 白金 8168 CPU。其中最值得关注的就是 NVSwitch 技术。

在这里插入图片描述

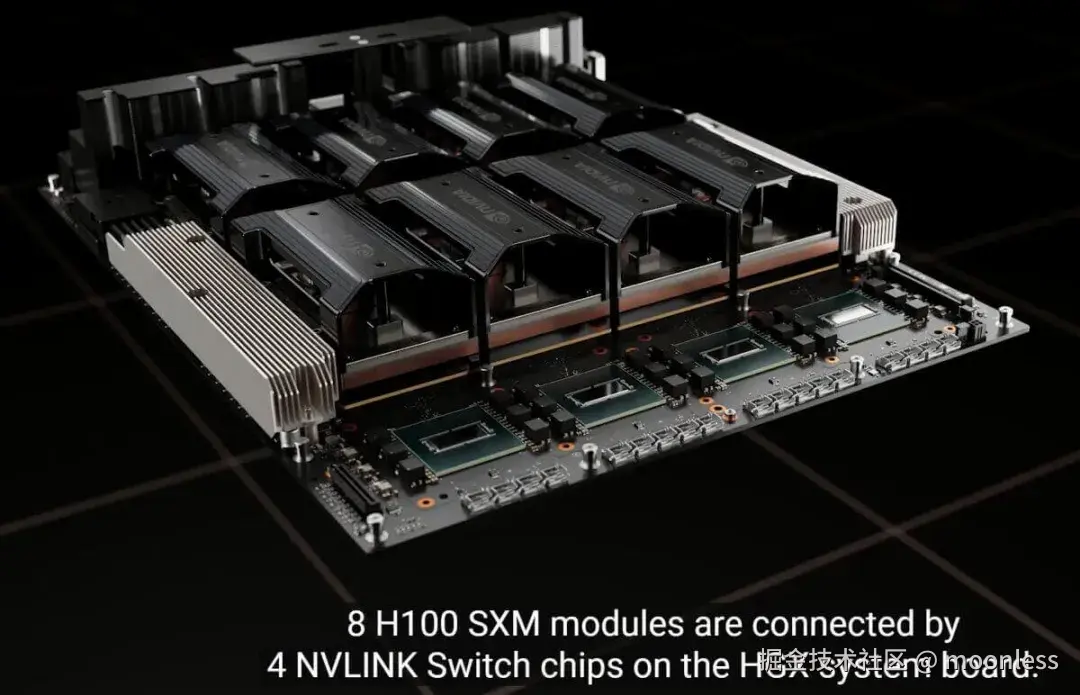

NVSwitch，即：NVLink Switch，作为单机内多个 GPU NVLink 的 Hub，本质是一块 ASIC 高速交换芯片，集成在 DGX/HGX 等 NVIDIA 独家整机方案中（区别于网络交换机）。下为集成了 4 张 NVSwitch 芯片的实物图。在这里插入图片描述

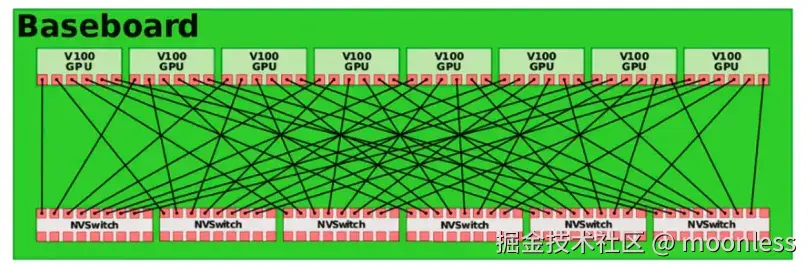

NVSwitch 具有 18 个 NVLink Port，支持 NVLink 2.0，所以每个 Port 的带宽为双向 50GB/s，整体带宽为 900GB/s。其中，2 个 Port 预留用于连接 2 颗 CPU，剩余的 16 个 Port 用于连接 GPU。对于 V100（6 Link 口）而言，只需要 6 个 NVSwitch 即可实现 8 张 GPU 之间的 Full-Mesh 拓扑。如下图所示。

在这里插入图片描述

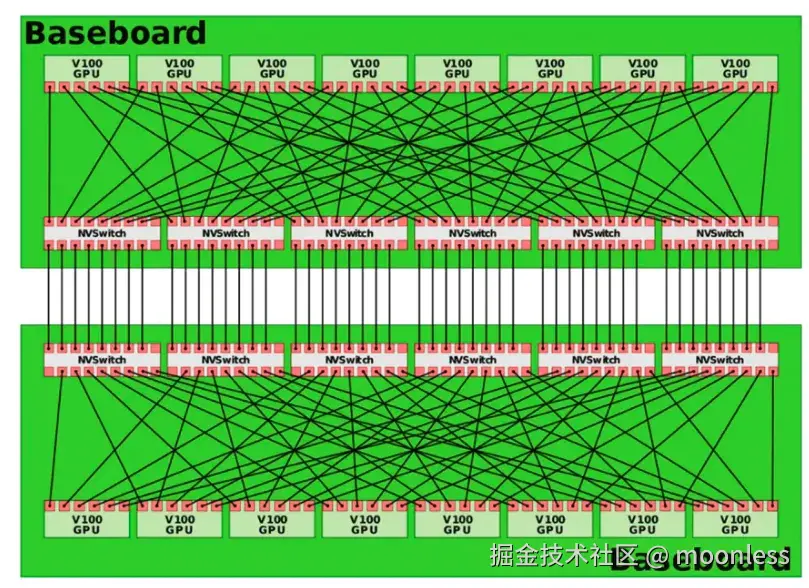

更进一步的，对于 DGX-2 而言，其具有 2 个 GPU Board（基板），共计 16 张 GPU，依旧可以通过 NVSwitch 1.0 来实现 16 张 GPU 和 2 颗 CPU 之间的 Full-Mesh 拓扑，如下图所示。

在这里插入图片描述

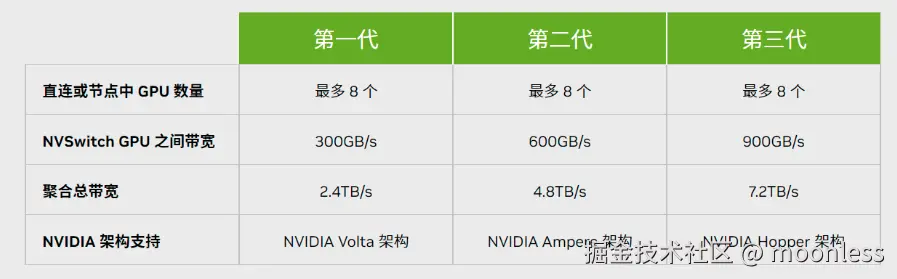

可见，NVSwitch 1.0 技术实现了全部 CPU-GPU、GPU-GPU 之间的单 Link 双向 50GB/s，单 GPU 300GB/s 的满带宽高速互联，使得 GPU 计算性能不再收到 PCIe 和 Cube-Mesh 拓扑的限制。

在这里插入图片描述

另外，NVSwitch Full-Mesh 拓扑还解决了 NVLink Cude-Mesh 的远程访问不一致性问题，在 DGX-2 中，每块 GPU 之间都以相同的速度和一致性延迟传输数据。

值得注意的是，NVSwitch 目前依旧是 NVIDIA 的闭源方案，其他厂商的服务器设备并不具备该特性。如果 NVIDIA 开放 NVSwitch 方案，那么在 AI 服务器行业中将会构建一种新的标准。

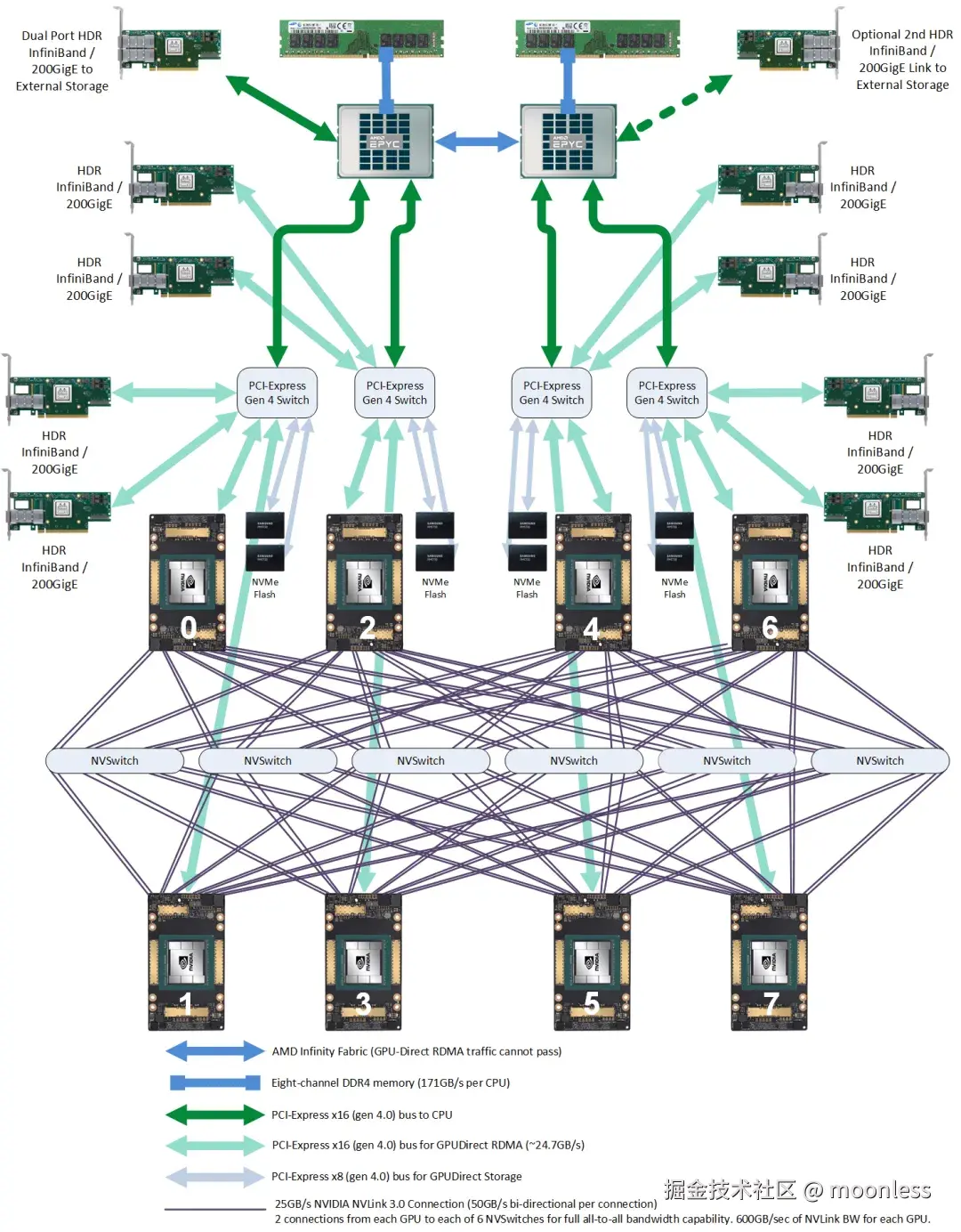

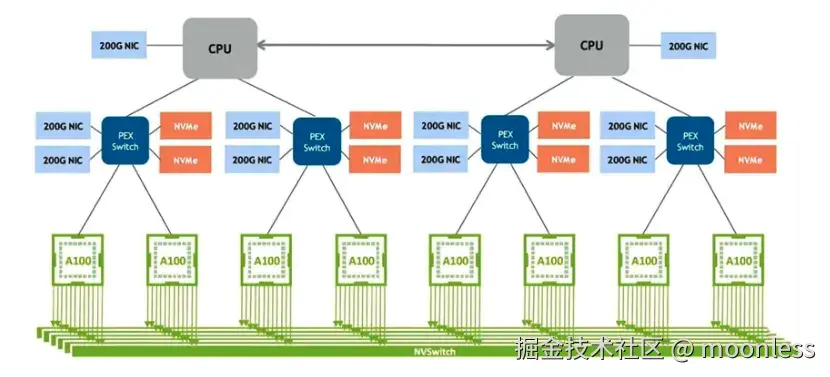

2020 年，NVIDIA 发布了 NVLink 3.0、NVSwitch 2.0，以及 A100 GPU。 每张 A100 具有 12 条 Link 接口，单 Link 双向 50GB/s（400Gb/s），单卡满带宽 600GB/s，比 NVLink 2.0 提升了 1 倍。由于 Link 数量的增加，NVSwitch 2.0 的 Port 数量也增加到了 36 个，单 Port 双向 50GB/s。由 8 张 A100 和 4 个 NVSwitch 2.0 组成了 DGX A100 系统如下图所示。

  • 2 颗 CPU 芯片
  • 4 颗 PCIe Gen4 Switch 芯片
  • 6 颗 NVSwitch 芯片
  • 8 张 GPU
  • 8 块 NVMe 本地高速存储
  • 2 张存储网卡：200G，PCIe 直连 CPU。用于从外部存储读写数据，例如读训练数据、写 checkpoint 等。以及用于作为 SSH 管理网络。
  • 8 张 GPU 专属网卡：200G，PCIe Switch 互联。用于跨机传输 GPU 之间的数据。

在这里插入图片描述在这里插入图片描述

NVLink 4.0、NVSwitch 3.0 与 DGX H100

2022 年，发布了 NVLink 4.0、NVSwitch 3.0 以及 H100 GPU。

  • 每张 H100 具有 18 条 Link 接口，单 Link 双向 50GB/s（400Gb/s），单卡满带宽 900GB/s。
  • 由于 Link 数量的增加，NVSwitch 2.0 的 Port 数量也增加到了 64 个，单 Port 双向 50GB/s。

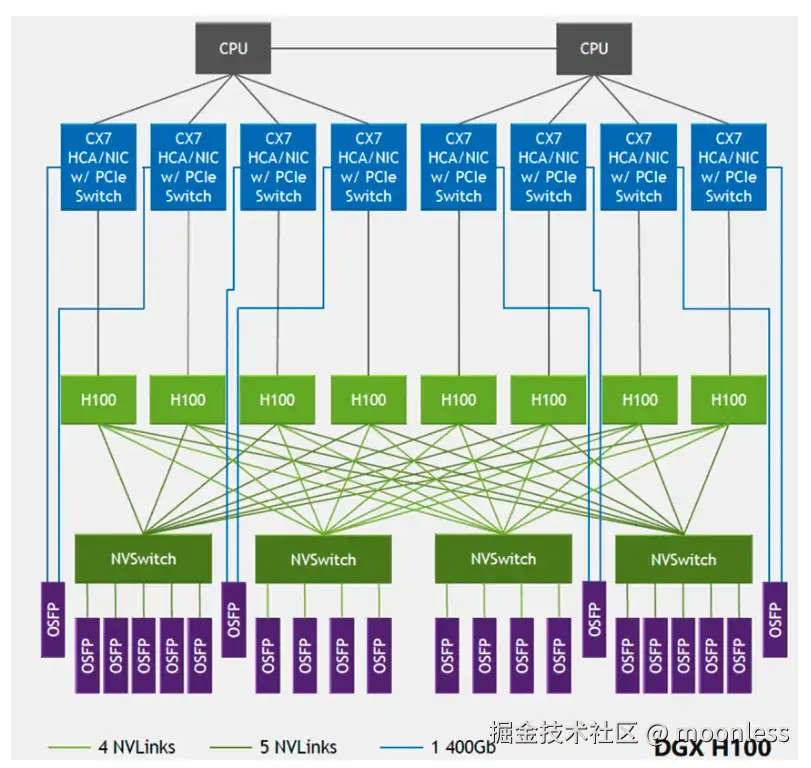

DGX H100 系统由 8 张 H100 与 4 颗 NVSwitch 芯片组成，如下图所示。

在这里插入图片描述

值得注意的是，从 NVSwitch 3.0 开始 NVIDIA 真的将 NVSwitch 芯片拿出来做成了交换机，是真正的 “NVLink Switch”，用于实现跨主机连接 GPU 设备。NVSwitch 3.0 集成了多个 800G OSFP 网络光模块，使得可以连接到 NVLink Switch。

🔘 NVSwitch+NVLink

在现代GPU系统中，NVLink和NVSwitch是协同工作的，但它们的角色和应用场景有所不同：NVLink 是一种点对点的直接连接技术，用于GPU之间的高速通信。每个GPU有多个NVLink端口，用于与其他GPU直接连接。 NVSwitch 是一个中央交换芯片，用于管理和调度GPU之间的通信。在多GPU系统中，NVSwitch可以连接多个GPU，并通过NVLink端口与每个GPU相连。NVSwitch提供了全互联的能力，确保任意两个GPU之间的通信都能高效进行。在现代GPU服务器（如NVIDIA DGX H100）中，NVLink和NVSwitch是共存的，这种架构结合了NVLink的高带宽和NVSwitch的全互联能力。

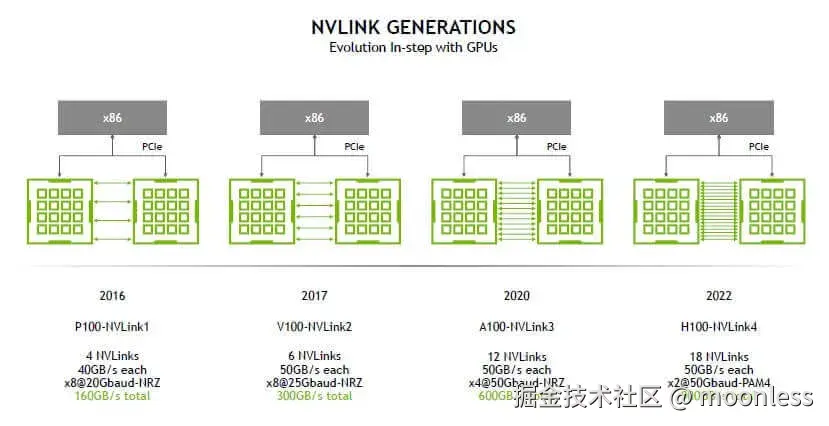

🔘 NVLink技术演进史

  1. 2016年（NVLink 1.0）：功能机时代，P100 GPU，4条NVLink，总带宽160GB/s（相当于3G网络）
  2. 2017年（NVLink 2.0）：智能手机初期，V100 GPU，6条NVLink，总带宽300GB/s（4G网络）
  3. 2020年（NVLink 3.0）：5G时代，A100 GPU，12条NVLink，带宽翻倍到600GB/s
  4. 2022年（NVLink 4.0）：星链时代，H100 GPU，18条NVLink，带宽900GB/s（接近内存速度）

🔘 拓扑结构可视化

  1. Cube-Mesh（P100时代）：8人分成2组（4人/组）组内直接沟通，跨组需经过组长（类似部门划分）
  2. Hybrid Cube-Mesh（V100改进）：每人新增2条直达通道，跨部门沟通更便捷（类似企业微信打破部门墙）
  3. NVSwitch全互联（H100实现）：中央会议室（NVSwitch）连接所有人，任何两人对话只需进一次会议室

🟡 超大规模网络训练时的CPU与GPU分工

假设我们要训练一个大规模的自然语言处理模型，如GPT-3：数据预处理：CPU从HDFS加载大量文本数据，进行分词、编码等预处理，并将处理好的数据组织成TFRecord格式，分片缓存以供后续训练使用。 模型初始化：CPU解析模型配置文件，通过CUDA API为1750亿参数分配显存空间，GPU接收指令并进行参数初始化。 训练循环：在前向传播过程中，CPU调度PyTorch线程，管理数据加载和通信状态，GPU则利用Tensor Core加速矩阵运算，执行LayerNorm和Dropout计算，并缓存激活值。反向传播与梯度同步：GPU计算梯度，通过NCCL库在多GPU间同步梯度，CPU监控整个过程，最后使用优化器更新模型参数。 Checkpoint保存：CPU协调多GPU的状态，将模型参数和优化器状态收集并写入存储系统，GPU将数据从显存拷贝到CPU内存，使用DMA引擎加速传输。 容错与监控：CPU捕获异常信号，监控硬件状态，管理日志系统，确保训练过程的稳定性和可恢复性。通过这种分工协作，CPU和GPU在大规模网络训练中各司其职，共同完成复杂的训练任务。

🔘 数据预处理阶段

  • CPU任务：
    • 数据加载：从分布式存储系统（如HDFS）读取原始数据，类似于餐厅经理从中央仓库运来食材。
    • 数据预处理：包括分词、编码等操作，如同厨师将食材进行初步处理。
    • 数据组织：将处理好的数据组织成适合训练的格式，并进行分片和缓存。
  • GPU任务：在这一阶段，GPU不参与计算，因为其强项是矩阵运算，而不是串行的文本处理任务。

🔘 模型初始化阶段

  • CPU任务：
    • 解析模型配置：读取模型的配置文件，了解模型的结构和参数。
    • 显存分配：通过CUDA API为模型参数分配显存空间。
    • 建立内存映射：管理CPU与GPU之间的内存映射，确保数据传输的准确性。
  • GPU任务：
    • 显存响应：接收来自CPU的显存分配指令，并做出响应。
    • 参数初始化：对模型参数进行初始化计算，如格式转换等。

🔘 训练循环阶段（前向传播）

  • CPU任务：
    • 任务调度：协调PyTorch的C++前端线程，确保训练任务有序进行。
    • 数据加载管理：通过DataLoader高效加载训练数据，减少数据传输的延迟。
    • 通信状态监控：监控NCCL通信状态，确保GPU间通信正常。
  • GPU任务：
    • 矩阵运算：利用Tensor Core加速Transformer层的矩阵乘法等操作。
    • 层计算：执行LayerNorm和Dropout计算等，调整网络输出。
    • 激活值缓存：存储每一层的中间输出，加速反向传播。

🔘 反向传播与梯度同步阶段

  • CPU-GPU协作：
    1. 梯度计算：GPU自主完成反向传播，计算每个参数的梯度。
    2. 梯度同步：通过NCCL库在多GPU之间同步梯度，减少延迟。
    3. 参数更新：使用优化器更新模型参数，学习率调度由CPU控制，但更新操作在GPU显存中完成。

🔘 Checkpoint保存阶段

  • CPU任务：
    • 状态收集：协调多GPU的状态，将分片数据收集并写入存储系统。
    • 文件操作：调用POSIX API写入存储系统，处理分布式文件锁。
  • GPU任务：
    • 数据拷贝：将模型参数从HBM显存拷贝到CPU内存。
    • 加速传输：使用DMA引擎加速传输，减少CPU负担。

🔘 容错与监控阶段

  • CPU专属任务：
    1. 信号处理：捕获浮点异常等信号，进行相应处理。
    2. 硬件监控：通过IPMI读取GPU温度，解析NVML的ECC错误计数器。
    3. 日志管理：将监控指标推送到中心服务器，管理日志索引。

InfiniBand

NVLink、PCIe和InfiniBand是三种不同层级的硬件互联技术：

  • NVLink是NVIDIA设计的芯片级高速通道，专为GPU与GPU之间的直接通信而生，通过多条并行链路实现900GB/s的超高带宽（如H100 NVLink 4.0），延迟低至300ns，但仅支持NVIDIA GPU且需专用芯片（如NVSwitch）扩展连接规模。

  • PCIe是CPU与外设（包括GPU）之间的基础总线协议，负责传输控制指令、模型参数等，带宽随版本升级（PCIe 5.0 x16为126GB/s），但通道资源有限（如单CPU仅128条），易成为多GPU系统的瓶颈。

  • InfiniBand是数据中心级的网络互联标准，通过交换机构建大规模集群，支持服务器、存储、GPU等异构设备，带宽可达1.6Tb/s（HDR InfiniBand），延迟约1μs，兼具开放性和扩展性，兼容CPU、GPU、存储等异构硬件，适合跨节点分布式训练。

三者关系：
单机多GPU场景中，NVLink提供GPU间高速直连（如DGX H100的18条NVLink通道），PCIe负责GPU与CPU及外设的基础通信；多机集群则依赖InfiniBand构建高效网络，三者分层协作，兼顾单机性能与集群扩展能力。NVLink：解决单机多GPU的高效互联问题（类似“家庭内部的高速公路”）。InfiniBand：解决多机集群的高效互联问 单机内部：GPU通过NVLink互联。多机集群：服务器通过InfiniBand互联。
