Android架构设计（模块化+组件化+MVI）

张荣旗
7 阅读17分钟

Architecture-Android

功能介绍

  • 支持配置变更后的还原
    • 屏幕旋转
    • 亮暗主题切换
    • 语言切换（国际化）
    • 字体大小更改
    • 分屏
    • ...
  • 支持进程杀死后的还原
  • 项目架构：模块化+组件化+MVI（UiState+ViewModel+Flow+Kotlin协程+Repository+DataSource+Retrofit）
  • 支持多App开发
  • 支持一键切换Feature模块单独运行
  • 支持一键去除可移除功能代码
  • 支持项目无反射实现（项目默认无反射实现，反射实现也提供，可供在两者选择）
  • 支持EdgeToEdge（targetSdk >= 35(Android15)，强制开启了，所以为了开启时兼任低版本，需要全部支持）
  • 支持动态主题（Android12+支持此功能）
  • 支持刷新、自动预加载（自动预加载，如果用户滑动慢并且获取数据快，用户是感觉不到加载的）

本项目为一个Android架构，它遵循 Android 设计和开发最佳实践，旨在为开发者提供实用参考。

本项目目标是为了同时支持Compose和View，以支持公司项目目前已有的View代码和之后的Compose代码，目前本项目仅支持View，后续项目关注度 （Star点赞数） 高后会支持Compose。

本项目是以字节跳动公司的抖音App为参照，模拟开发的抖音App。由于本项目，无抖音真正的网络数据，所以本项目使用的数据，是通过某些开源API网络接口，模拟转的网络数据。

本项目是在官方的架构（nowinandroid（18.2k Star）、architecture-samples（44.9k Star））上做的升级和修改，如果大家对此架构模块的划分不理解，建议大家先了解官方的nowinandroid，然后再来看本项目。

本项目文档分为快速介绍、详细介绍（模块间架构、模块内架构）、使用，建议大家按照顺序阅读文档。如果你想快速的了解，可以只看快速介绍、使用，我提供了demo工程，里面有最简单的使用案例，可以先阅读此代码。

欢迎大家一起来维护项目，使其功能更加的强大、健硕。有问题，有需求，请提issue，或者私信我。

项目链接： architecture-android，欢迎大家点赞、收藏，以方便您后续查看。

下载

Apk下载

扫码下载


截图

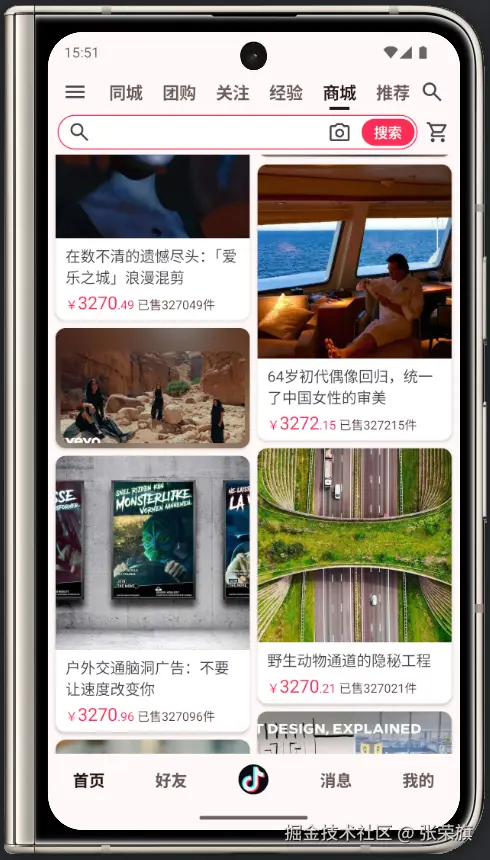

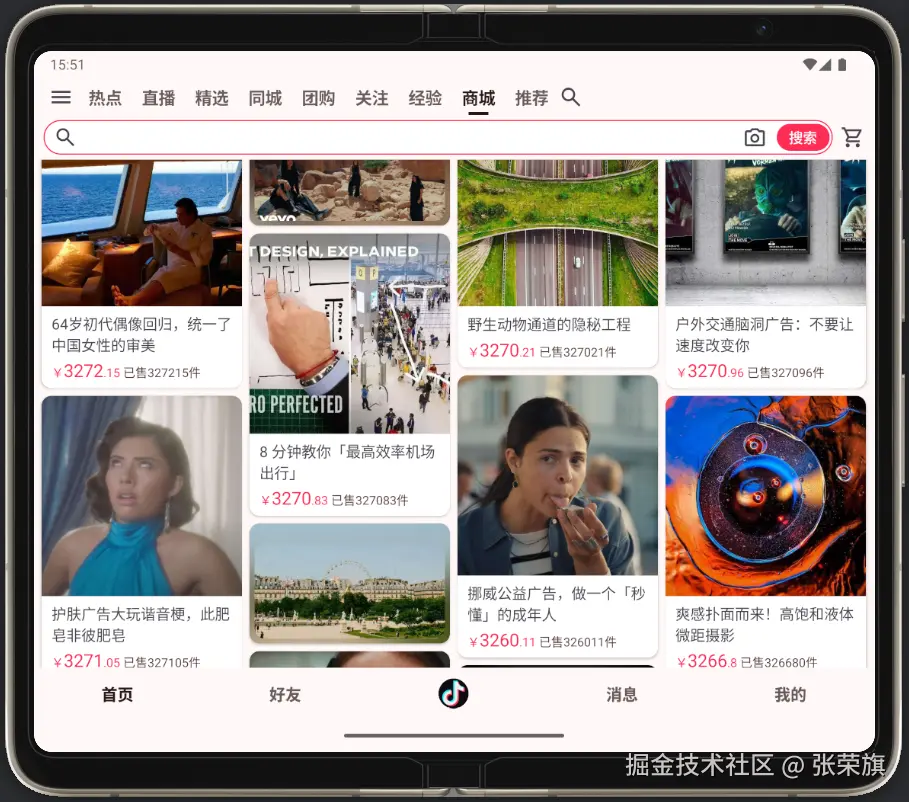

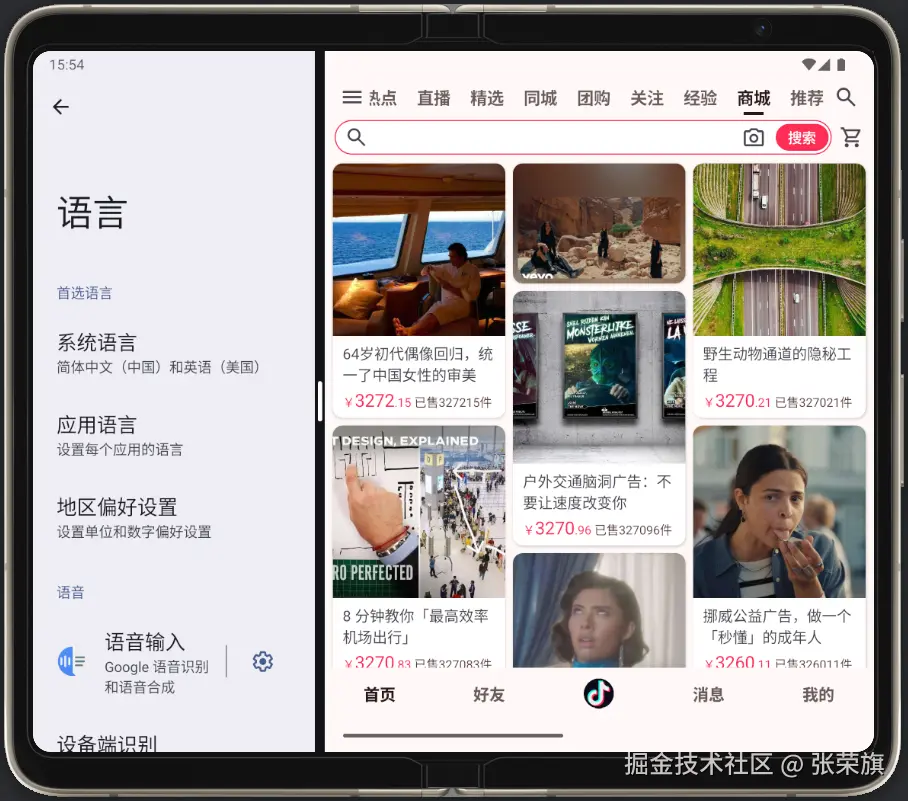

App展示

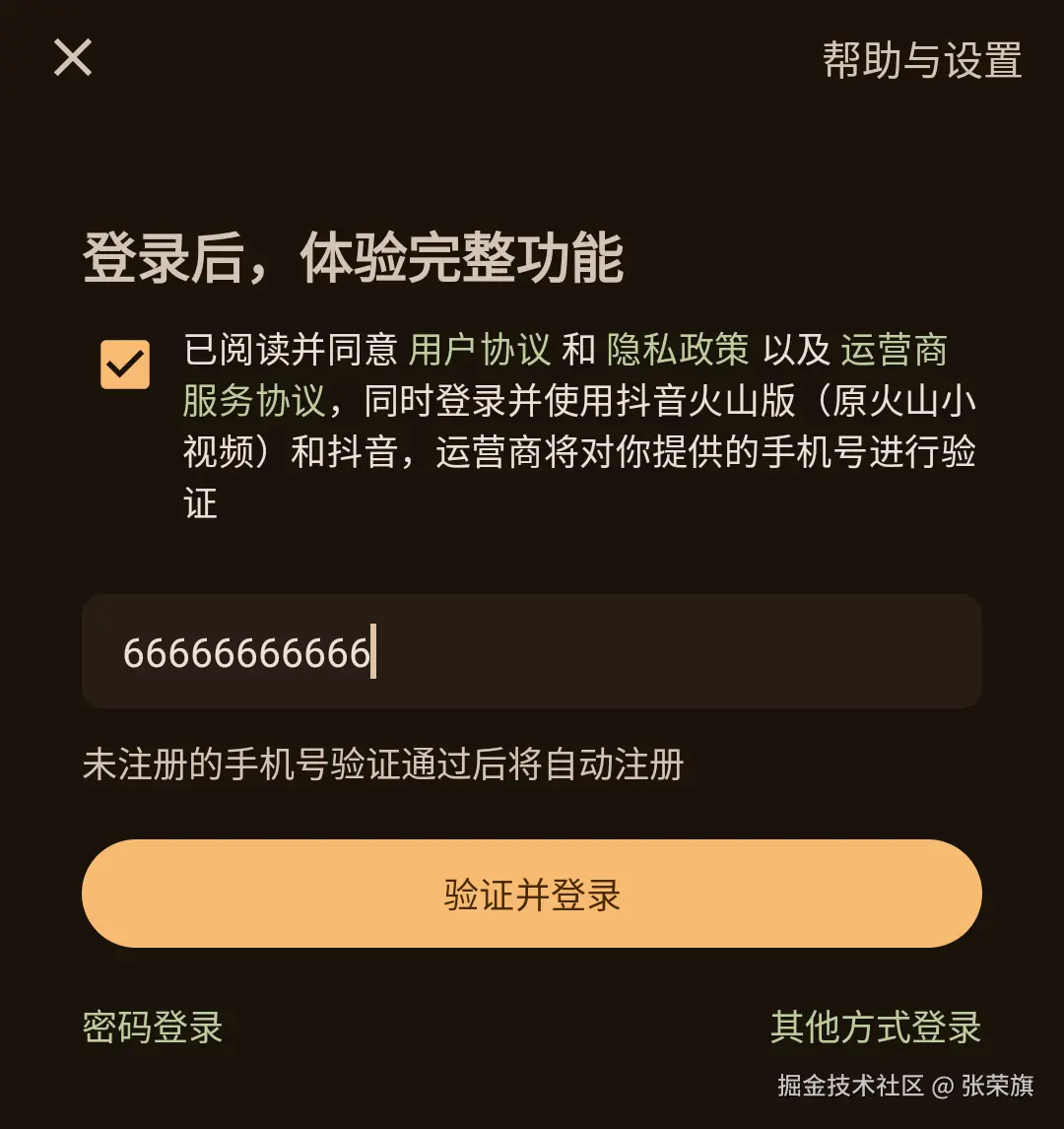

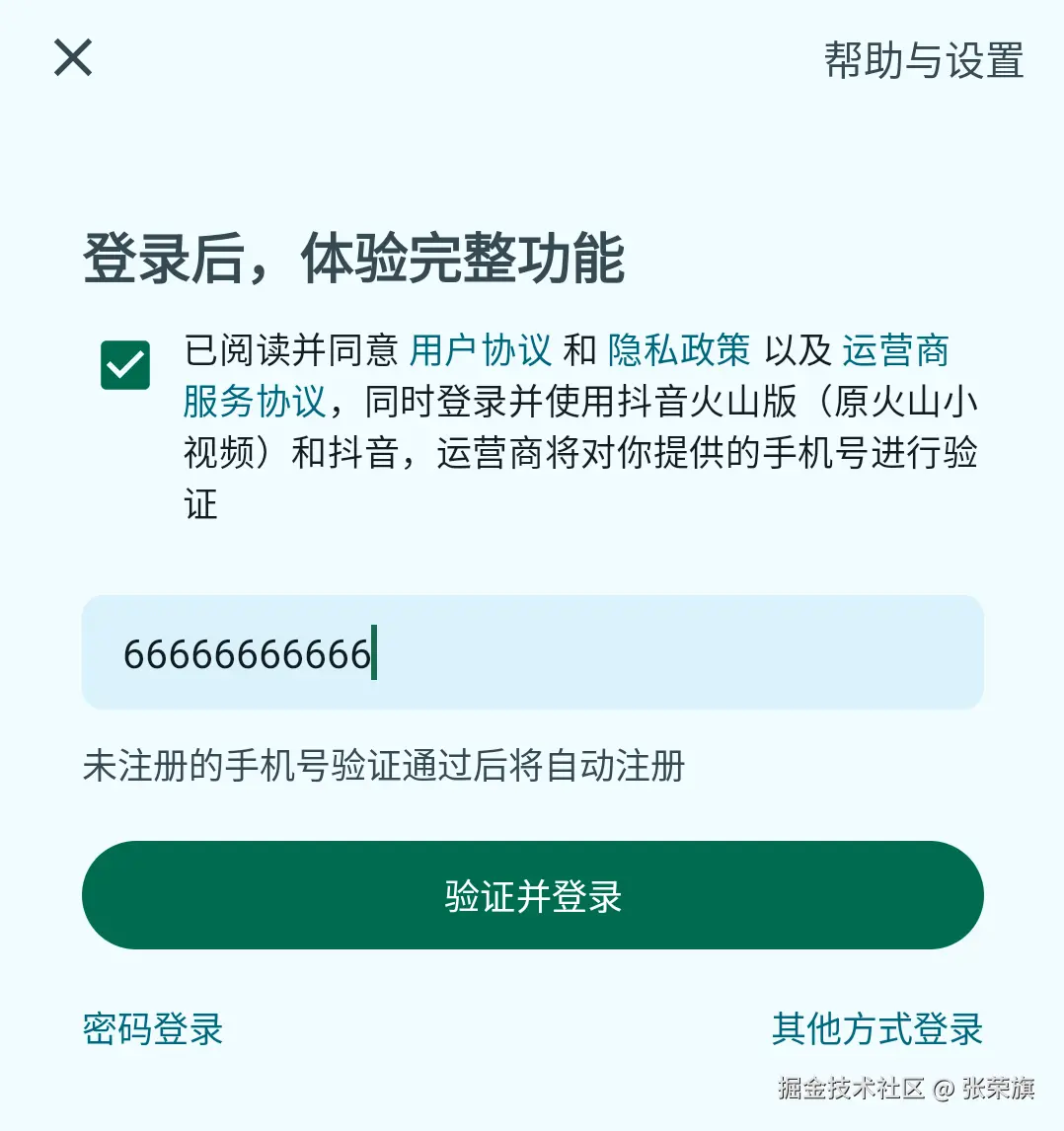

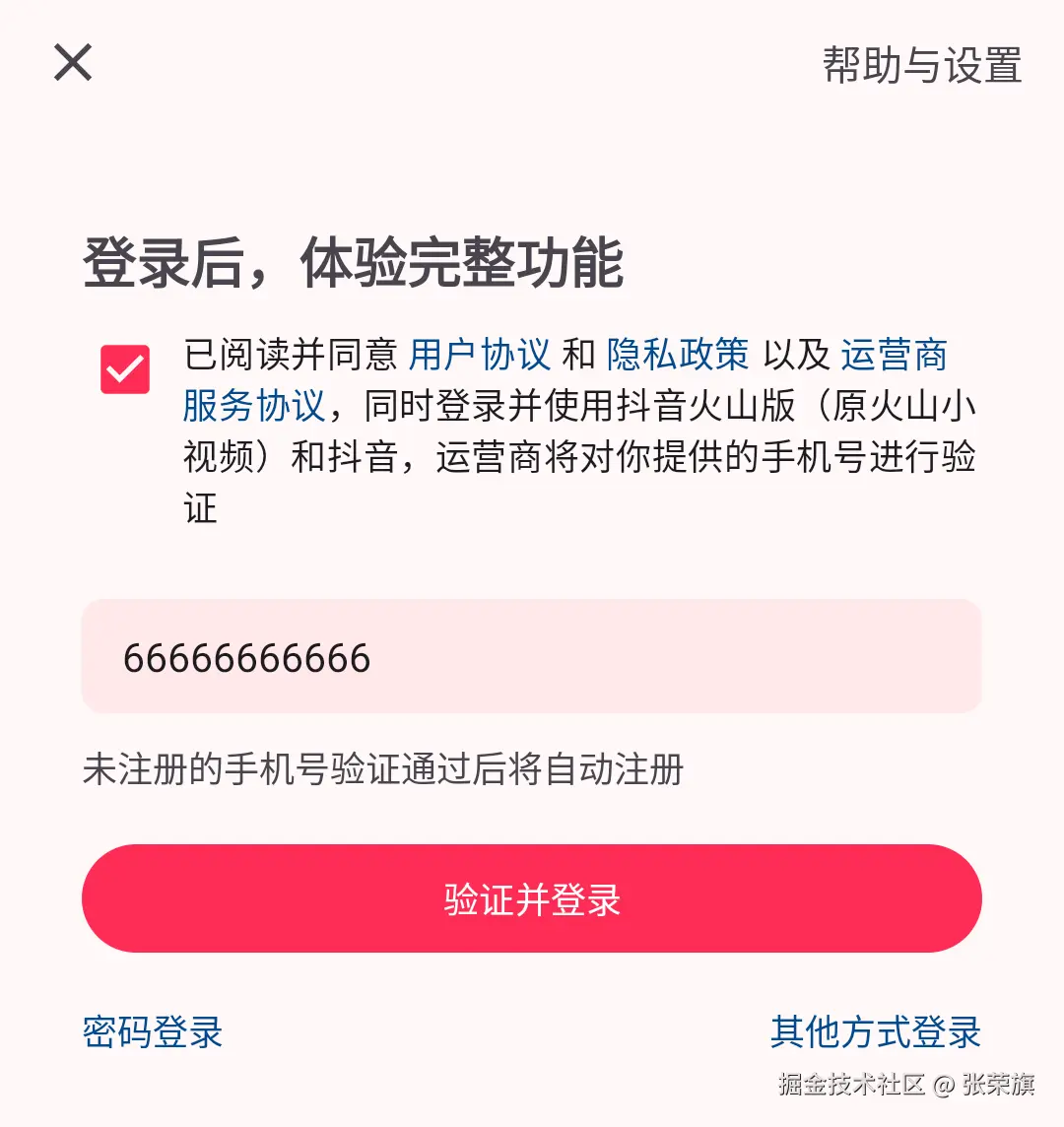

主题展示

ThemesLightDark

快速介绍

下载

下载项目并运行

git clone git@github.com:zrq1060/architecture-android.git

功能演示

本项目任何页面，都支持如下：

  • 配置变更后的还原（屏幕旋转、亮暗模式切换、语言切换、字体大小更改、分屏等），配置变更会导致Activity、Fragment会重新创建新的。
  • 进程被杀死后的还原（可打开，开发者选项-后台进程限制-不允许后台进程，以更好的测试进程被杀死。开启后，可在后台多打开一些无关的app，再切换打开此app即可演示此效果）。

本项目，目前仅支持如下功能：

  • 登录页：登录账号（手机号、邮箱）为 【任意】，登录密码（验证码、密码）为 【123456】。可断网，或输入错误密码，查看页面效果。

  • Home首页：顶部栏目的排序（长按首页-顶部栏目）

  • Main主页：好友、商场栏目的切换（长按主页-底部栏目第2个）

  • Shop商城页：支持刷新、自动加载，点击商城条目模拟的商城列表数据的增、删、改操作。可断网，查看页面效果。

在此跟着上面，操作App支持的功能（记得开启屏幕自动旋转、切换亮暗模式、点击商城Item），以演示上面功能效果。

单独运行Feature模块演示

1、修改项目根目录下gradle.properties内isFeatureSingle为true，并Sync同步Gradle。

isFeatureSingle = true

2、执行安装全部命令

点击右侧Gradle-Tasks-install-installDebug，或执行如下命令：

.\gradlew installDebug

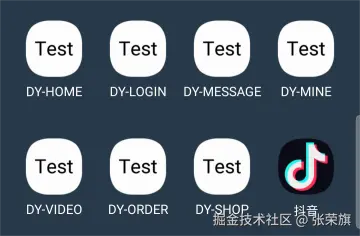

执行完后，会在手机桌面出现所有Feature模块的App（如下图所示），点击某个即可测试某单个Feature模块。


详细介绍

我们先讲模块间的架构，然后再讲模块内的架构，最后讲使用。

模块间架构

在不断变大的代码库中，可扩缩性、可读性和整体代码质量通常会随着时间的推移而降低。这是因为代码库在不断变大，而其维护者未采取积极措施来保持易于维护的结构。模块化是一种行之有效的代码库构建方法，可帮助改善可维护性并避免此类问题。

模块划分

标准版

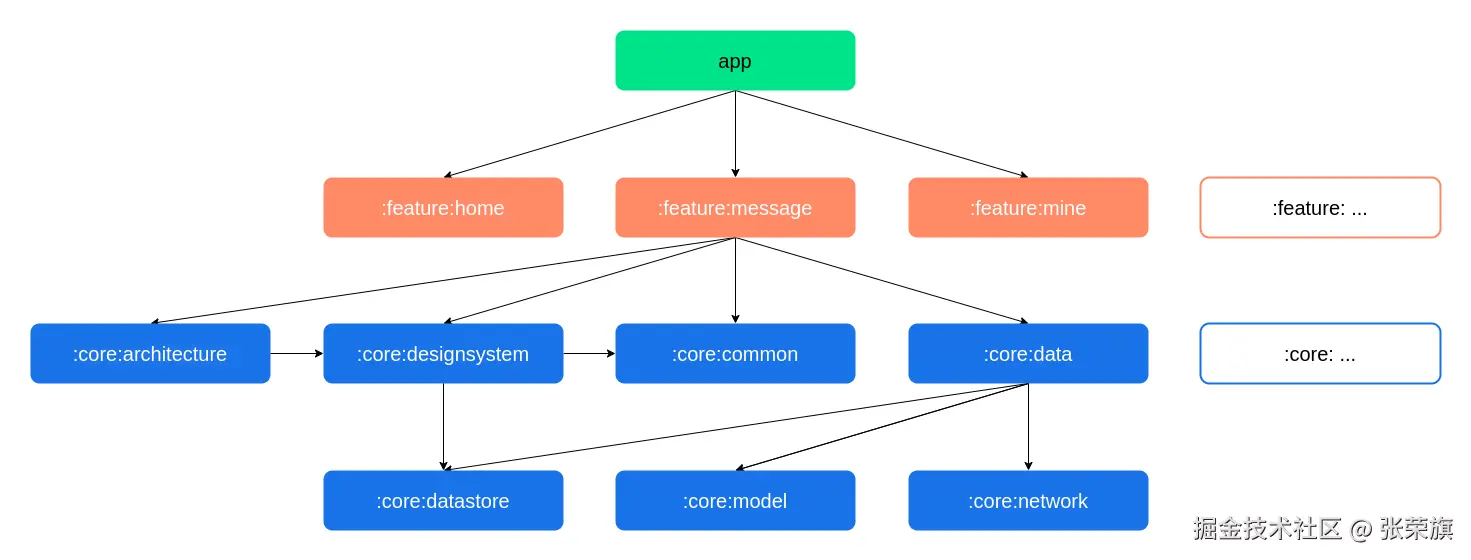

本项目官方（标准版）的模块化完成后，模块图（部分模块） 如下：


模块说明：

  • app模块：app模块依赖于所有的feature模块和必需的core模块。
  • feature:模块：feature模块不应该依赖于其它的feature模块，它们只依赖于所需的core模块。
  • core:模块：core模块可以依赖于其它的core模块，但它们不应该依赖于feature模块或app模块。

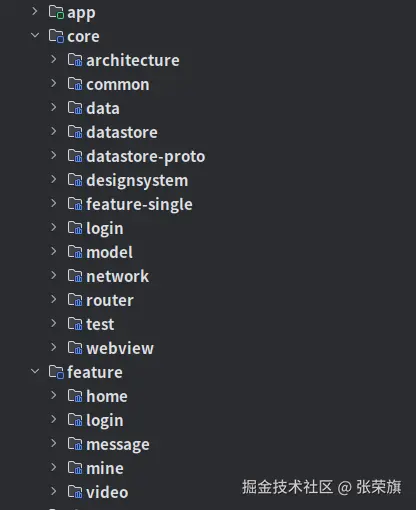

本项目官方的模块化完成后，项目目录图如下（标准版）：


多App版

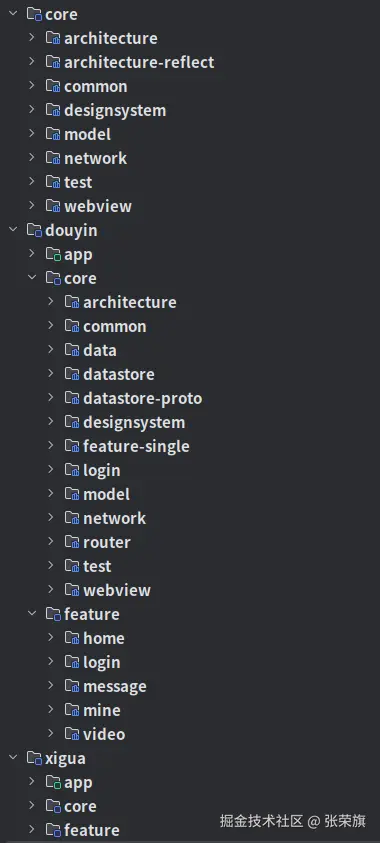

一般一个公司并非一个App，比如商城功能App（一个用户端、一个商家端）、外卖功能App（一个用户端、一个骑手端）。以字节跳动公司为例子，其中公司开发的App有抖音、西瓜视频、今日头条、飞书、剪映等。

上面官方（标准版）的模块划分，导致内部的core模块含有本App特有的、所有App通用的代码及资源，仅适用于单App架构。如果要适用多App架构，就需要把core模块内所有App通用部分提取出来，提取后的项目，项目目录图如下（多App版）：


变化说明：

  1. 把标准版的抖音的模块结构，存到了最外层douyin目录。
  2. 把一些可所有App共用的模块，存到了最外层core目录。
  3. 把标准版的西瓜视频的模块结构，存到了最外层xigua目录。

目录说明：

  • 最外层core目录：为所有App都可以使用的代码及资源，内部模块被所有App内的core模块依赖。
  • 最外层douyin目录：为 抖音App自己独有（特有） 的相关代码及资源。
    • core模块：依赖最外层core目录内的模块，反之不行。
    • app模块、feature模块：直接依赖抖音内部core模块即可，此为最外层core目录的功能定制，如：直接依赖抖音App的:douyin:core:architecture模块即可，此模块为抖音App对:core:architecture模块（所有App通用的-架构模块）的定制。
  • 最外层xigua目录：为西瓜视频App的相关代码，规则同上（抖音）。

说明：还可以在最外层继续开发其它App，如今日头条、飞书、剪映等，规则同上（抖音、西瓜视频）。

可移除版

在项目开发过程中，如果你不看好要开发的功能，或者领导、产品告诉你，要开发的功能之后可能会移除，你可以使用此设计。

以抖音App为例，最早的抖音是没有商城功能的，如果以商城功能之后会移除来开发，你可以使用以下模块设计。

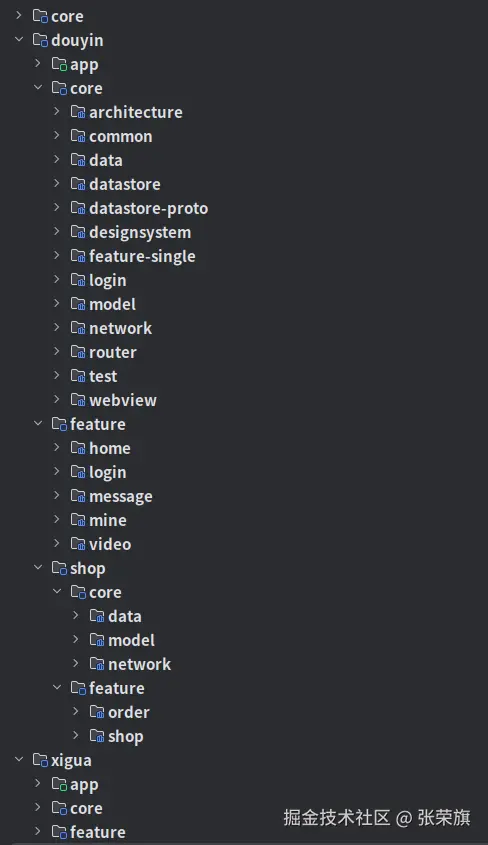

现在的项目，项目目录图如下（可移除版）：


变化说明：

  1. 把可能要移除的shop功能的模块结构，存到了最外层douyin目录。

新增的shop目录说明：

  • core模块：可以依赖抖音、商城core模块，但是抖音core模块不能依赖商城core模块（以便好在抖音内移除）。
  • feature模块：同级feature间不能相互依赖，只能依赖抖音、商城core模块。

可以修改项目根目录下gradle.properties内isShopInclude为false、isRouterReflect为true，来演示此移除功能。

isShopInclude = false
isRouterReflect = true

说明：

isShopInclude：为是否包括商城。

isRouterReflect：为是否Router反射实现。

  • 本项目Router的实现分为了两种，Dagger实现（正式用）、反射实现（测试用），详细看router模块。

模块包名

包名格式一般为：域名反转+项目名+功能名，以此字节跳动（域名：www.bytedance.com ）公司抖音项目为例，规则如下：

  • core：com.bytedance.core.xxx（和特定App无关），如：com.bytedance.core.architecture
  • douyin：com.bytedance.douyin.xxx（和特定App有关）
    • app：com.bytedance.douyin
    • core：com.bytedance.douyin.core.xxx，如：com.bytedance.douyin.core.architecture
    • feature：com.bytedance.douyin.feature.xxx，如：com.bytedance.douyin.feature.home
    • shop：com.bytedance.douyin.shop.xxx
      • core：com.bytedance.douyin.shop.core.xxx，如：com.bytedance.douyin.shop.core.data
      • feature：com.bytedance.douyin.shop.feature.xxx，如：com.bytedance.douyin.shop.feature.shop
  • xigua：规则同上（抖音）

模块功能

  • app：项目的入口，含有MainActivity、Application等。
  • core
    • architecture：架构相关，包含一些基础类，如：最外层:core:architecture模块包含通用的BaseViewsActivity、BaseViewsFragment等，抖音层:douyin:core:architecture模块包含抖音定制的AppViewsActivity、AppViewsFragment等。
    • architecture-reflect：架构反射实现相关，包含一些架构内的反射实现，如：reflectInflateViewBinding（反射实现ViewBinding）、reflectViewModels（反射实现ViewModel）。
    • common：通用相关，包含一些通用类、工具类等。
    • designsystem：设计系统相关，包含控件、主题等。
    • model：Model类相关，包含Model类等。
    • network：网络相关，包含NetworkDataSource、网络工具类、图片加载等。
    • test：测试页面相关（为了给未实现的功能，占位用），包含TestActivity、TestFragment等。
    • webview：网页相关，包含网页的跳转、配置等。
    • data：数据相关，包含Repository类等。
    • datastore：DataStore存储相关，包含PreferencesDataSource等。
    • datastore-proto：DataStore的proto配置相关，包含user.proto配置等。
    • feature-single：单独模块运行通用配置相关，包含TestFragmentDetailsAndroidEntryPointActivity等。
    • login：登录相关，包含登录检测、当前登录状态、退出登录等。
    • router：路由系统相关，包含Router的Dagger实现、反射实现等。
  • feature：功能业务，包含UI、ViewModel等。

Feature模块间通信介绍

Feature模块间通信，使用router模块的Router类进行通信，以home模块为例规则如下：

定义
interface HomeRouter {
    fun createHomeFragment(): Fragment
}

此HomeRouter接口为home模块对外暴露的可供其它模块调用部分，在router模块内定义，如果还有其它的，可继续在此接口内添加，如：createXXXFragment、startXXXActivity方法等。

真的实现
class DefaultHomeRouter : HomeRouter {
    override fun createHomeFragment(): Fragment = HomeFragment.newInstance()
}

此DefaultHomeRouter类为HomeRouter接口真的实现，在home模块内实现。

假的实现
class FakeHomeRouter : HomeRouter {
    override fun createHomeFragment(): Fragment = AppTestFragment.newInstance("Home")
}

此FakeHomeRouter类为HomeRouter接口假的实现，在router模块的router-reflect内实现，内部使用的AppTestFragment仅是为了显示时占位用。

说明：

Router-Dagger实现：使用Dagger找HomeRouter的实现（目前提供的是DefaultHomeRouter），如果找不到会报错。

Router-反射实现：使用反射直接找DefaultHomeRouter，如果找不到会直接使用FakeHomeRouter，不会报错。

调用
val homeFragment = Router.Home.createHomeFragment()

单独运行Feature模块介绍

如果你只负责某个Feature模块，或者想更解耦、更快的测试你的功能，你可以使用此单独运行Feature模块，步骤如下：

修改配置

修改项目根目录下gradle.properties内isFeatureSingle为true，并Sync同步Gradle。

isFeatureSingle = true

说明：

isFeatureSingle：为是否单独运行Feature模块。如果开启，则Router使用反射实现，以使其调用其它模块没有时不会报错，而是使用Fake的实现（如：占位显示）。

添加测试入口点

此功能需要配合使用我的TestPoint库来实现，添加测试入口点，即会在测试列表页增加一个按钮，点击按钮跳转到此Activity、Fragment，定制按钮点击等详细使用请看TestPoint。

在目标类上添加TestEntryPoint注解，如ShopFragment：

@TestEntryPoint("商城")
class ShopFragment{

}
运行

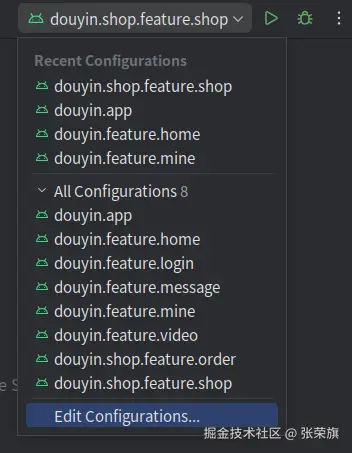

单个运行：


选择上面的一个，并运行，如：选择douyin.shop.feature.shop，则运行抖音的商城功能（可以测试商城的点击Item功能等）。

多个运行：

点击右侧Gradle-Tasks-install-installDebug，或执行如下命令：

.\gradlew installDebug

执行完后，会在手机桌面出现所有Feature模块的App（如快速介绍-单独运行Feature模块演示图所示），点击某个即可测试某单个Feature模块。

模块内架构

官方架构

模块内架构，使用官方的推荐架构，有助于构建强大而优质的应用。

应用架构相关，请看官方的 应用架构指南。

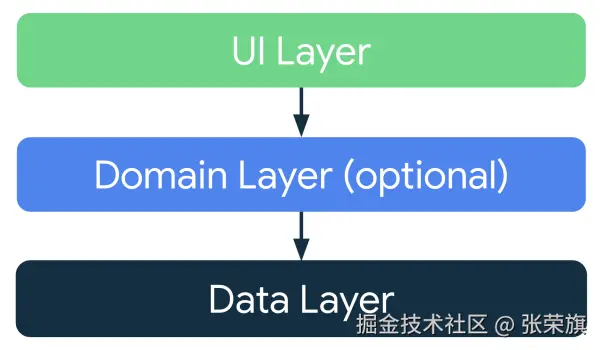

官方的架构概述图 如下：


官方架构分为了：UI层、Domain层（可选）、Data数据层。

项目架构

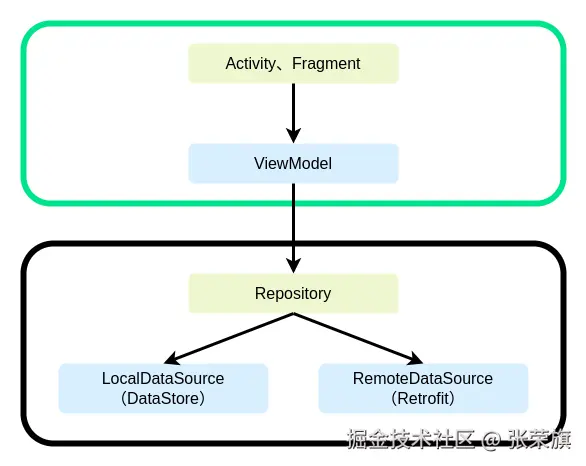

本项目，目前没有使用Domain层，也没有使用Room库，目前的项目架构图 如下：


使用

Activity、Fragment

以demo模块的MainActivity为例：

package com.bytedance.demo.app.main

import android.view.LayoutInflater
import androidx.activity.viewModels
import com.bytedance.douyin.core.architecture.app.views.AppViewsActivity
import dagger.hilt.android.AndroidEntryPoint
// 设置as别名，一般都是设置这几个。
// 使用别名后，此类的模板，下面的不需要改了，只需要改上面as这里即可。
import com.bytedance.demo.app.main.MainUiState as UiState
import com.bytedance.demo.app.main.MainViewModel as ViewModel
import com.bytedance.demo.databinding.ActivityMainBinding as ViewBinding

/**
 * 描述：
 *
 * @author zhangrq
 * createTime 2025/3/24 11:14
 */
@AndroidEntryPoint
class MainActivity : AppViewsActivity<ViewBinding, UiState, ViewModel>() {
    // 在父类AppViewsActivity中，可用反射实现（reflectViewModels()），省略此实现。
    override val viewModel: ViewModel by viewModels()

    // 在父类AppViewsActivity中，可用反射实现（reflectInflateViewBinding()），省略此实现。
    override fun inflateViewBinding(inflater: LayoutInflater) = ViewBinding.inflate(inflater)

    // 初始化View（可以在里面直接拿到当前页面布局控件）
    override fun ViewBinding.initViews() {
        // 设置TextView控件
        content.textSize = 50f
//        content.setTextColor(Color.BLACK)
    }

    // 初始化Listener（可以在里面直接拿到当前页面布局控件）
    override fun ViewBinding.initListeners() {
        // 设置TextView点击
        content.setOnClickListener {
            // 显示Toast，此Toast和当前页面的生命周期绑定，当前页面不可见，Toast关闭。
            viewModel.showMessage("Long Toast", isShort = false)
        }
    }

    // 初始化Observer（可以在里面直接拿到当前页面布局控件），用于观察（收集）ViewModel内的暴露的属性值（Flow值）。
    override fun ViewBinding.initObservers() {
    }

    // 收集UiState的值（可以在里面直接拿到当前页面布局控件），用于设置当前页面的数据。
    override fun ViewBinding.onUiStateCollect(uiState: UiState) {
        // 设置TextView的值
        content.text = uiState.tabs?.joinToString()
    }
}

Activity、Fragment、DialogFragment的使用规则相同，以Activity为例，说明如下：

  1. MainActivity直接继承App级的AppViewsActivity，此类为抖音项目对通用级的BaseViewsActivity的定制。
  2. ViewModel、ViewBinding的创建，由于本项目为了性能没有使用反射，所以需要在每个子类中自己实现，可以在App级的AppViewsActivity内使用reflectInflateViewBinding、reflectViewModels反射实现，这样就可以在每个子类中省略ViewModel、ViewBinding的创建代码。
  3. 初始化系列方法，使用ViewBinding扩展方法，是为了能让其在方法内直接获取到xxx控件，而不用通过binding.xxx获取，以更方便的操作控件。
  4. XXXBinding、XXXUiState、XXXViewModel，全部通过as别名来命名，简化了名字长度，统一了代码样式一致性，这样新类只需要修改模板类上面as别名即可。

ViewModel

以demo模块的MainViewModel为例：

package com.bytedance.demo.app.main

import com.bytedance.douyin.core.architecture.app.AppViewModel
import com.bytedance.douyin.core.data.repository.interfaces.MainRepository
import com.bytedance.douyin.core.model.MainTabType
import dagger.hilt.android.lifecycle.HiltViewModel
import kotlinx.coroutines.flow.Flow
import kotlinx.coroutines.flow.map
import javax.inject.Inject
// 设置as别名
import com.bytedance.demo.app.main.MainUiState as UiState

/**
 * 描述：
 *
 * @author zhangrq
 * createTime 2025/3/24 11:14
 */
@HiltViewModel
class MainViewModel @Inject constructor(mainRepository: MainRepository) : AppViewModel<UiState>() {

    override val uiStateInitialValue: UiState = UiState() // UiState-初始化值

    // 从MainRepository获取的本地流，本地数据改，UI改。
    override val uiStateFlow: Flow<UiState> = mainRepository.getMainTabsStream().map {
        // UiState-页面值
        UiState(tabs = it)
    }
}

// Main-UiState
data class MainUiState(
    val tabs: List<MainTabType>? = null,
)

说明：

  1. ViewModel直接继承App级的AppViewModel，此类为抖音项目对通用级的BaseViewModel的定制。
  2. uiStateInitialValue为UiState的初始化值，一般为默认的UiState对象。
  3. uiStateFlow为UiState的Flow流，它变化会影响到Activity、Fragment的onUiStateCollect()，一般为Flow（单个Flow、使用combine()观察多个Flow）的map()转为UiState的Flow。
  4. XXXUiState，通过as别名来命名，简化了名字长度，统一了代码样式一致性，这样新类只需要修改模板类上面as别名即可。

生命周期Toast、Snackbar

直接显示Toast、Snackbar，是没有生命周期控制的（只负责显示），即使Activiy、Fragment不可见（被销毁、回到后台），也还在显示。我增加了生命周期消息显示，仅在Activiy、Fragment可见时显示。

指定消息的显示

指定消息的显示，是使用Toast，还是Snackbar，目前默认为Toast。

  • 全局消息指定，在BaseGlobalMessageInitializer类设置。
  • 生命周期消息指定，在App级的AppViewsActivity、AppViewsFragment、AppViewsDialogFragment重写messageCollector的实现。

使用消息

// 全局消息，不受Activiy、Fragment的生命周期影响。
MessageManager.showGlobalMessage("Global Message")
// 生命周期消息，受viewModel的Activiy、Fragment的生命周期影响。
viewModel.showMessage("Short Message")
viewModel.showMessage("Long Message", isShort = false)

StateView

StateView为包含多个状态形式View的接口，状态包括：Loading、Error、Empty、Success。

定制UI

定制UI：目前实现StateView接口的类是DefaultStateView。

  • 小改：DefaultStateView，默认实现了Loading、Error、Empty状态的View，可修改指定某个来定制UI。
  • 大改：可通过修改createAppStateView()、createAppListStateView()方法，返回StateView接口的其它实现类。

原理

  • 列表使用：是使用BaseRecyclerViewAdapterHelper的stateView实现，底层原理是给RecyclerView的Adapter添加了一条Item布局。Empty状态，是通过返回的列表数据是否为空来判断的，详细使用看BaseRefreshLoadMoreHelper。
  • 普通使用：是使用Base类Activity、Fragment的getStateViewReplaceView()方法实现，底层原理是给此方法返回的View替换显示为StateView。Empty状态，目前未判断，如需修改请看BaseViewModel.requestAsyncBase()扩展方法。

使用

  • 列表使用：已封装好，目前已支持SmartRefreshLayout、SwipeRefreshLayout两个控件，详细使用请看SmartRefreshLoadMoreHelper、SwipeRefreshLoadMoreHelper。
  • 普通使用：需要使用BaseViewModel.requestAsyncBase()扩展方法定制。
    • 配置：Activity、Fragment需要实现getStateViewReplaceView()，此为StateView要替换的View（用于实现替换显示StateView时，隐藏此View），可通过覆写此方法来修改StateView的显示范围，如果不覆写默认为此Activity、Fragment的root根布局。详细使用，请看通用级的BaseViewsActivity、BaseViewsFragment等。
    • 使用：请求异步的UI每人的需求不同（如：Error状态，有人想要显示Error重试布局，有人想要只需要消息提示），定制详细使用，请看BaseViewModel.requestAsyncBase()扩展方法。

刷新、自动加载

原理

使用

  1. UI层：Activity、Fragment实现类，需要使用SmartRefreshLoadMoreHelper或SwipeRefreshLoadMoreHelper初始化，详细看ShopFragment。
  2. ViewModel层：ViewModel实现类，需要实现RefreshRepositoryOwner接口，其onRefreshRepository()方法需要返回刷新/刷新加载仓库。
  3. Repository层：
    1. Repository实现类，需要实现RefreshRepository（仅刷新）或RefreshLoadMoreRepository（刷新加载）接口。
    2. Repository实现类，需要继承PageKeyedMemoryRefreshLoadMoreRepository（通过page加载）或ItemKeyedMemoryRefreshLoadMoreRepository（通过Item加载）类。

网络

一个公司，可能有多个网络规则，可创建实现BaseNetworkModel接口的XXXBaseNetworkModel类，来实现此规则定制功能，后续只需使用此类即可。目前项目内有2个规则案例，请看ApiOpenBaseNetworkModel、AppBaseNetworkModel类。

定义XXXBaseNetworkModel

以开源接口ApiOpen为例，其返回格式模板为：

{"code": 200,  "message": "成功!",  "result": "string"}

code为200代表公司的规则成功，message为提示的消息，result为结果（类型任意），以此创建类如下：

@Serializable
data class ApiOpenBaseNetworkModel<T>(val code: Int, val message: String, val result: T? = null) :
    BaseNetworkModel<T> {
    override fun isRuleSuccess() = code == 200

    override fun code() = code
    override fun message() = message
    override fun data() = result
}

使用XXXBaseNetworkModel

interface FakeNetworkLoginApi {
    /**
     * 登录
     */
    @POST("api/login")
    @FormUrlEncoded
    suspend fun login(
        @Field("account") account: String,
        @Field("password") password: String,
    ): ApiOpenBaseNetworkModel<FakeNetworkUser>
}

login()方法，其返回值为ApiOpenBaseNetworkModel，其泛型为json模板的result值。调用如下：

loginApi.login(account, password)

loginApi.login()方法，其返回值为ApiOpenBaseNetworkModel，这个数据不仅包含了json模块的全部信息，而且我们还得需要判断其是否公司规则成功。

可以使用以下转换方法，转为自己想要的结果。

转换XXXBaseNetworkModel

loginApi.login(account, password).toRuleSuccessData()

toRuleSuccessData()方法，将ApiOpenBaseNetworkModel，转换为公司规则成功，并且返回其内部的result，并且此返回值不为空。

目前支持的，所有转换方法，如下：

/**
 * 网络成功-规则成功-内部数据-不可空
 */
fun <T> BaseNetworkModel<T>.toRuleSuccessData(): T {
    if (!isRuleSuccess()) {
        throw RuleException(code(), message())
    }
    return data()!!
}

/**
 * 网络成功-规则成功-内部数据-可空
 */
fun <T> BaseNetworkModel<T>.toRuleSuccessDataNullable(): T? {
    if (!isRuleSuccess()) {
        throw RuleException(code(), message())
    }
    return data()
}

/**
 * 网络成功-规则成功-全部数据
 */
fun <T> BaseNetworkModel<T>.toRuleSuccess(): BaseNetworkModel<T> {
    if (!isRuleSuccess()) {
        throw RuleException(code(), message())
    }
    return this
}
// 网络成功-全部数据。则不需要调用此转换方法，直接返回即可。

可根据自己的需求，使用自己想要的转换方法，一般为toRuleSuccessData()（网络成功-规则成功-内部数据-不可空）。

未来支持

  • 支持Compose
  • 优化是否Login相关逻辑
  • 优化WebView相关逻辑

其它

三方库

自己

三方

参考

项目链接： architecture-android，欢迎大家点赞、收藏，以方便您后续查看。

avatar
文章
阅读
粉丝
