前言

本文基于MTK 平台、kernel 6.1

CPU 调度这块的资料网上一抓一大把，其中很多分析源码细节不错的文章，多是分析CFS 的。所以本文只是挑了几个场景，画了几个框图以及选了两个案例分析。

唤醒场景下的选核

选核涉及多种不同的场景，这里以fair task 唤醒选核为例进行说明。

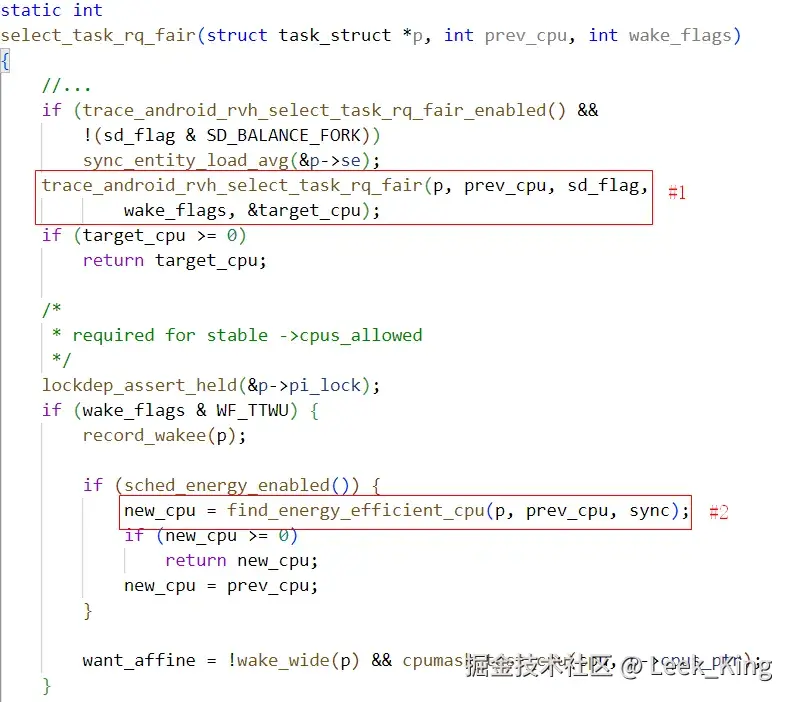

无论任务是新创建（通过 fork）还是从阻塞状态唤醒，调度器都会通过 select_task_rq_fair接口进行选核。

MTK 平台上hook 了#1 及#2，分别用于task_tubro 以及EAS 场景下的选核

注：task_turbo 选核只作用于应用启动环节，所以启动过程中task 只走task_turbo 选核。

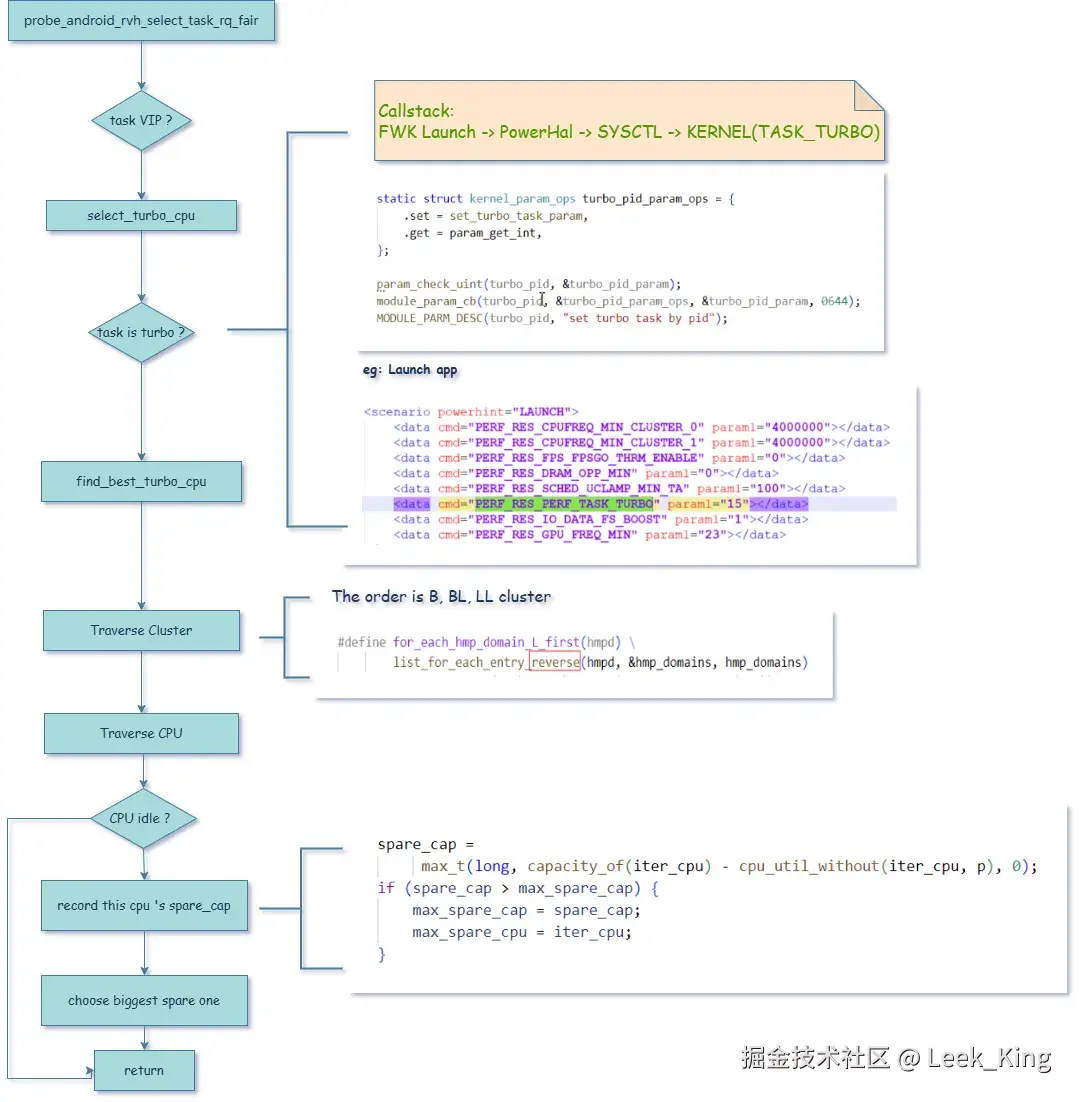

Task turbo 选核

图中可知，task_turbo 的选核是从大核开始选，先优先选idle，然后选剩余计算能力最大的核。

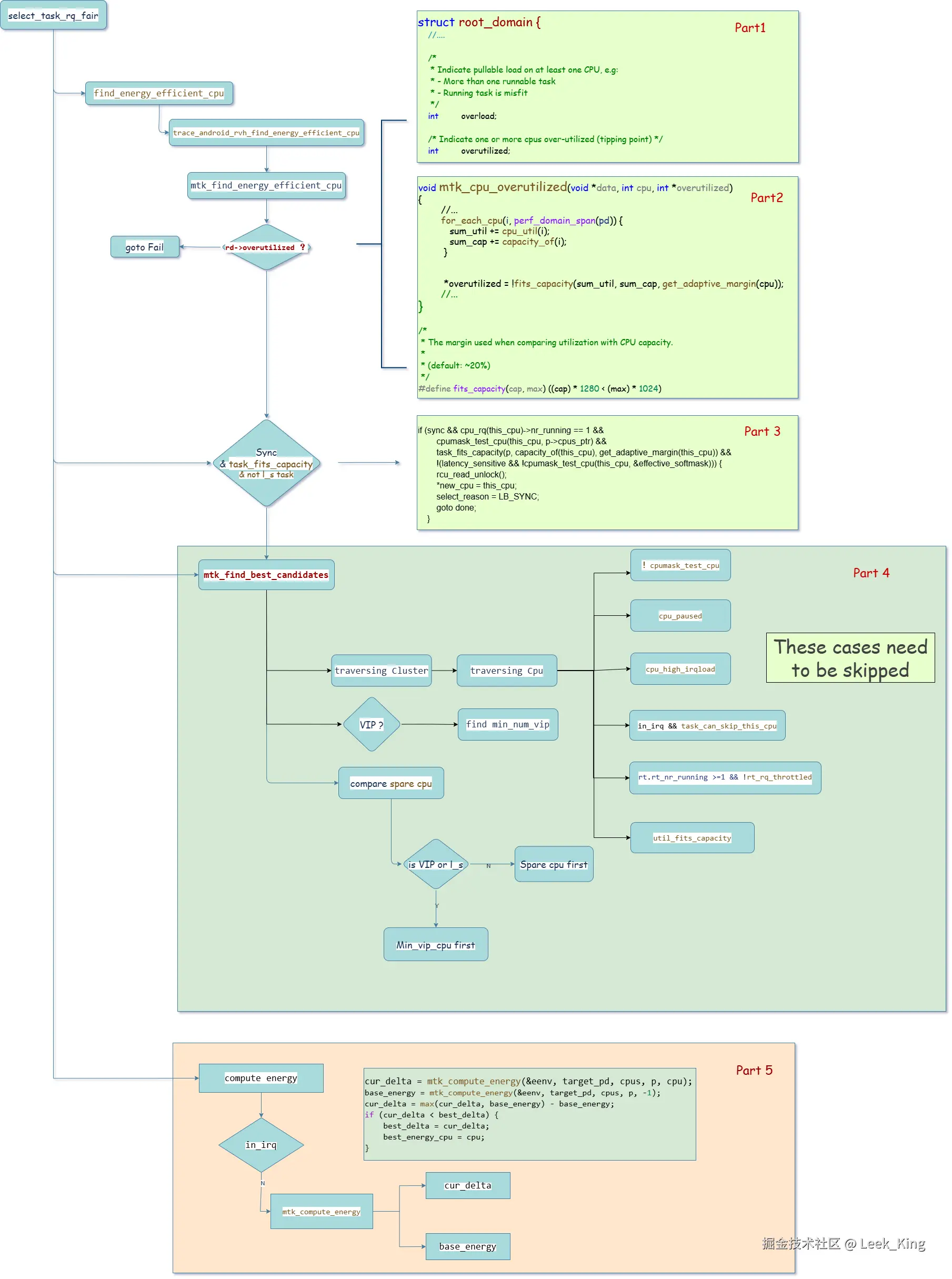

EAS 选核

这里只画了主干路径，一些不常见的路径或feature 强相关的没有体现

注：EAS 只有在未处于overutilized 状态下才会启用，至于overutilized 如何判定，mtk 有客制化。

下面分Part1 & Part2 介绍。

Part1：Root domain

overload 和overutilized 这两个是不同的概念

CPU overload：runqueue 有 ≥2 任务，或 1 个 misfit task。
CPU overutilized：utility > capacity（预留 20% 算力）。
Root Domain overload：至少一个 CPU overload。
Root Domain overutilized：至少一个 CPU overutilized。

注：
这里指的是原生上的判断方法，对于overutilized 判断可以看出原生上更容易触及overutilized 的条件

Part2：判定overutilized

Mtk hook 后，遍历该CPU 所属cluster 中的所有cpu，统计出该cluster 总的util ，然后判断如果总的util 超过该cluster 总容量的 80%，则认定当前cluster 处于 overutilized 状态。可以看出这里有别于原生，相对来说更不容易触及overutilized 的条件。

注：对于手机平台而言，root domain就一个，涵盖所有CPU

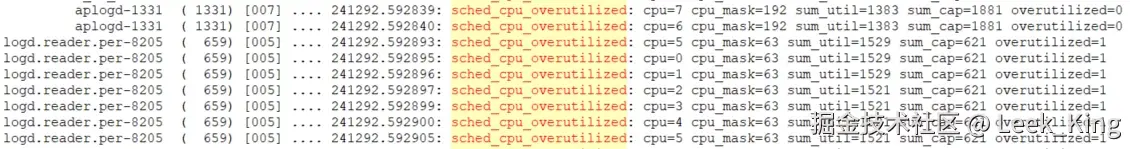

Ftrace eg：

Part3：Sync 唤醒且Curr cpu running =1

这个条件比较苛刻，简单了解下即可。

要求：wake_flags 包含WF_SYNC，且这个进程没有正在退出，及需fit 这个cpu，且cur cpu 队列上只有一个任务。

#define WF_SYNC 0x10 /* Waker goes to sleep after wakeup */
select reason: #define LB_SYNC (0x02)

Part4：选择候选CPU 集合

这里是重点，这块策略mtk 也客制化了，同样的我们只梳理主干路径，跳过一些比如判断是否处于中断、CPU 是否被限流、是否是latency_sensitive 等路径。

1.先遍历cluster，并遍历cluster 中每个CPU
2.记录CPU 的利用率（cpu_util）和空闲容量（spare_cap）。
3.有些情况下这些cpu 是直接跳过的，不会作为候选CPU，比如像mask 不满足(通常是上层设置了cpuset 限制或Cgroup 组限制，只能运行在指定的cpu 集上)、处于高irq中、还有像这个task util 比较大不适合运行在该CPU 上等(可能会经过sugov放大)。
4.如果task 是VIP ，则优先选择 VIP 任务数量最少的 CPU。如果当前CPU 的 VIP 任务数量比之前的最小值更小，则更新候选 CPU 集合。这里其实是会进一步缩小候选cpu 的范围，一定程度也会影响到功耗，这个比较好理解，因为最节能的CPU 不一定是vip 数最少的核。

/*don't choice CPU only because it can calc energy, choice min_num_vip CPU */
    if ((prev_min_num_vip != UINT_MAX) && (prev_min_num_vip != min_num_vip))
    		cpumask_clear(candidates);

针对这段代码，举个例子比如此时候选CPU 是CPU 5以及CPU 6，它们上面的vip 数目分别是2和3，此时遍历到CPU 7时，它的上面vip 数目只有1，此时清空CPU 5以及CPU 6，将CPU 7加入候选。

注：
挑选剩余计算能力最大的CPU 并不意味着功耗高，相反很多时候会让CPU 跑到更低的freq 上，反而节省功耗。这点取决于该cpu 所处的opp 档位，小cluster 的高opp 档位的功耗可能会比大核cluster 的低opp 档位的功耗要高

4. 比较剩余最大计算能力的CPU
如果p 是VIP，则依旧保持最少vip 数目的CPU优先，如果数目和min_vip_num 一致的话，优先选大的。如果p 是非VIP 的话，则优先选择剩余计算能力大的的CPU。

Part5：候选CPU 集中选最节能的CPU

从候选 CPU 集合（candidates）中选择一个<能量最优>的 CPU 来运行任务 p。通过计算每个候选 CPU 的能量消耗差异（cur_delta），选择能量消耗最小的 CPU 作为最佳选择。

EAS覆盖了CFS的任务唤醒平衡代码。在唤醒平衡时，它使用平台的EM和PELT信号来选择节能的目标CPU。当EAS被启用时，select_task_rq_fair()调用find_energy_efficient_cpu() 来做任务放置决定。这个函数寻找在每个性能域中寻找具有最高剩余算力（CPU算力 - CPU利用率）的CPU，因为它能让我们保持最低的频率。然后，该函数检查将任务放在新CPU相较依然放在之前活动的prev_cpu是否可以节省能量.
如果唤醒的任务被迁移，find_energy_efficient_cpu()使用compute_energy()来估算系统将消耗多少能量。compute_energy()检查各CPU当前的利用率情况，并尝试调整来 “模拟”任务迁移。EM框架提供了API em_pd_energy()计算每个性能域在给定的利用率条件下的预期能量消耗。

docs.kernel.org/scheduler/s…
建议可以详读这篇原文，还是比较有意思的

Trace 分析 & Energy 最优

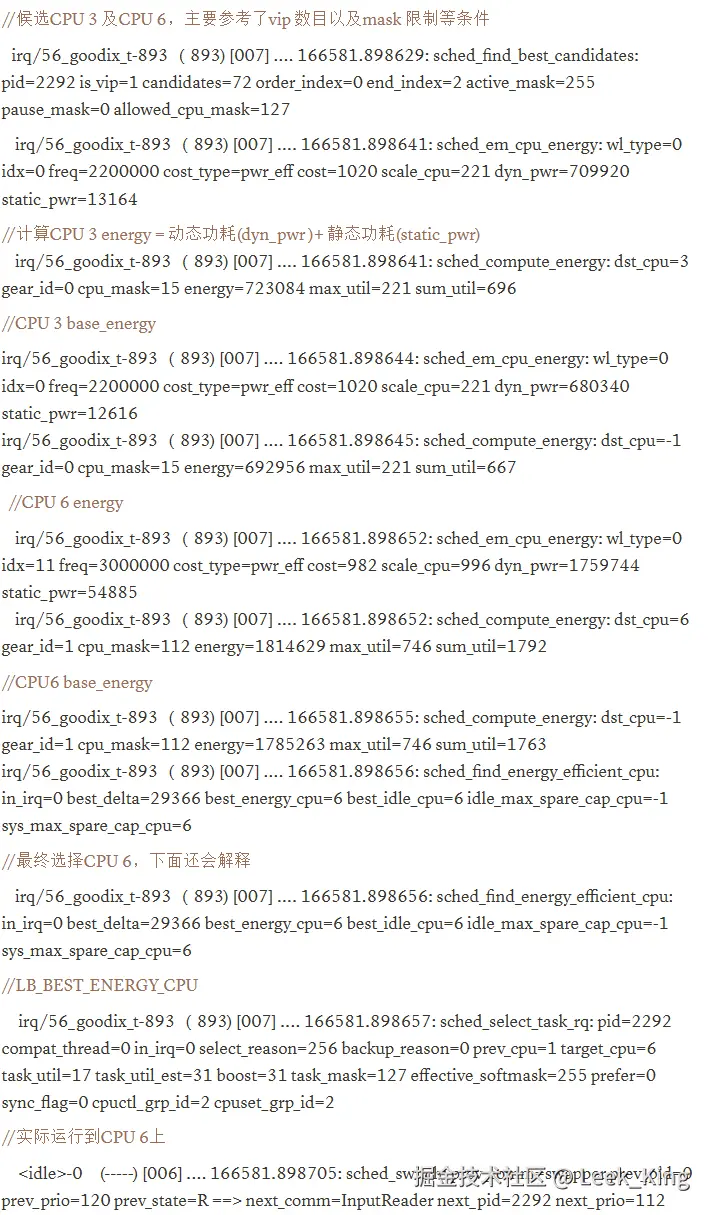

好，现在有了前面的论述，我们通过Trace 看一个选择最优Energy 的例子

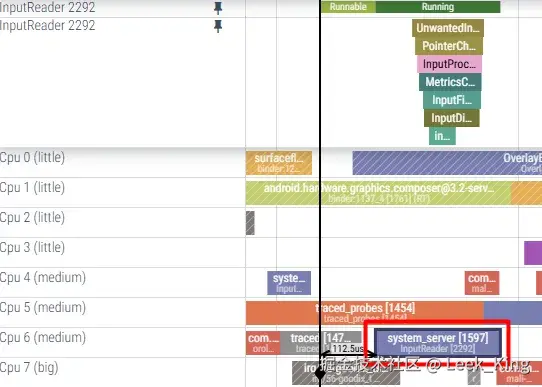

以System_Server 的InputReader 如下这个片段为例

之所以最终选择了CPU 6

可以参考上面流程图中的关键算法code，然后带入Ftrace 中的数值计算下

cur_delta = max(cur_delta, base_energy) - base_energy;
if (cur_delta < best_delta) {
    best_delta = cur_delta;
    best_energy_cpu = cpu;
}

CPU 3：cur_delta = max(723084, 692956) - 692956 = 723084 - 692956 = 30128
CPU 6：cur_delta = max(1814629, 1785263) - 1785263 = 1814629 - 1785263 = 29366

cur_delta 可以简单理解为表示将任务迁移到某个 CPU 后，带来的Energy 增量

EAS 这部分牵扯的内容比较多也比较复杂，后面计划另起一文详细梳理。

Load balance

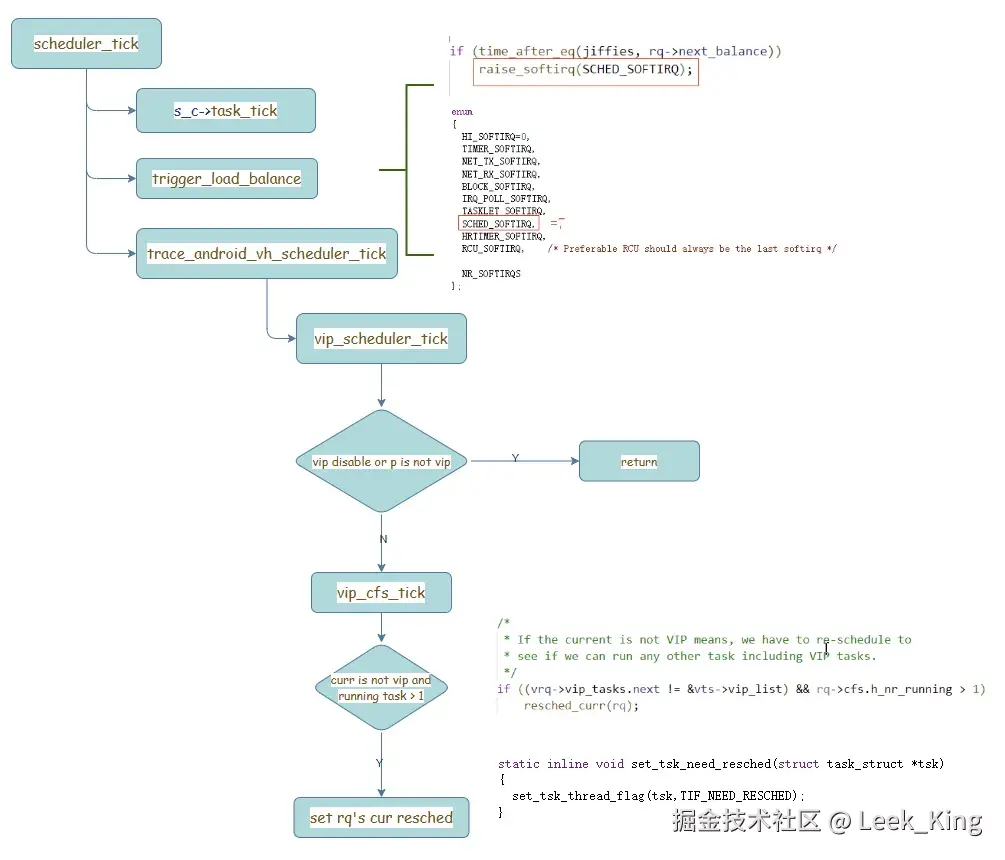

这里以常见的tick balance 举例，同样的还是mtk 平台上

其它几种balance，本质都差不多，最终都会触发load_balance 这一函数

案例分析

为便于理解，下面举两个简单的例子

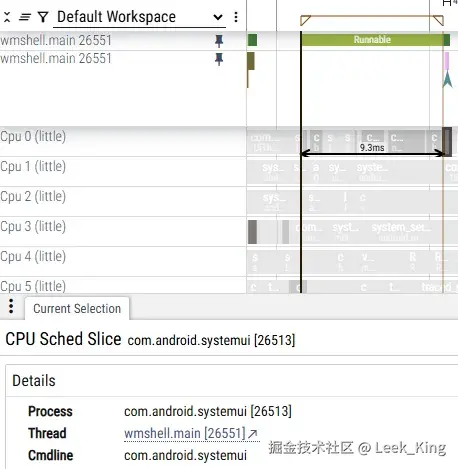

Migration 导致的delay

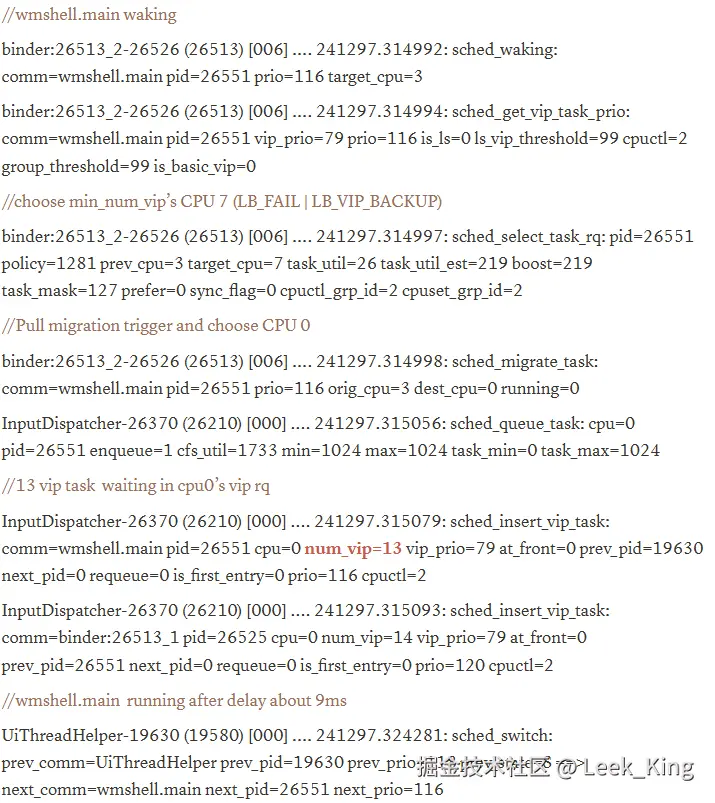

简而言之： wmshell.main 线程(本身是vip 线程)被唤醒后经过选核，选到了vip 数最少的核上，但是被紧接着的pull migration 到了一个有13个vip 线程的核上，进而造成一个9ms 的明显deley

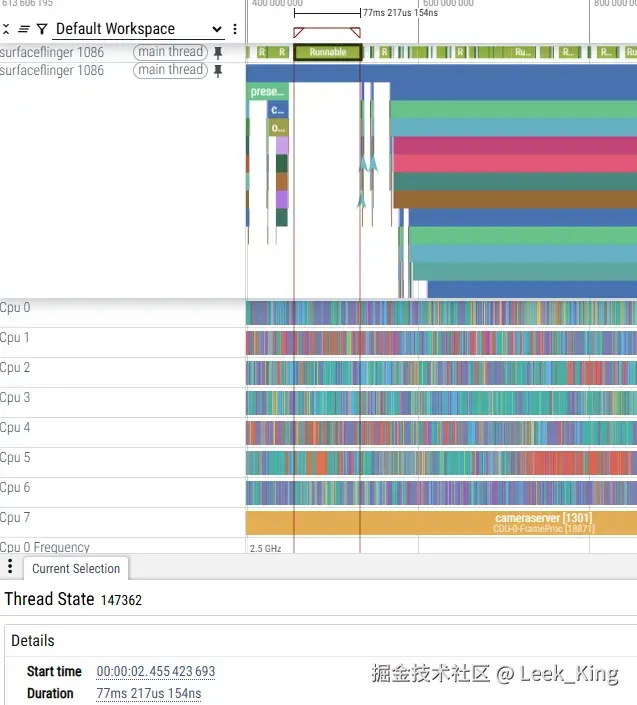

中断关闭导致的延迟

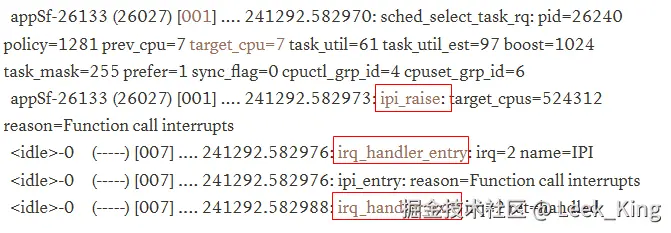

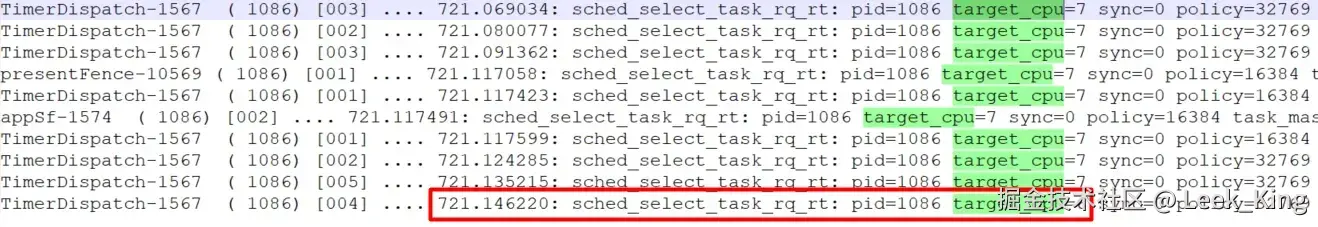

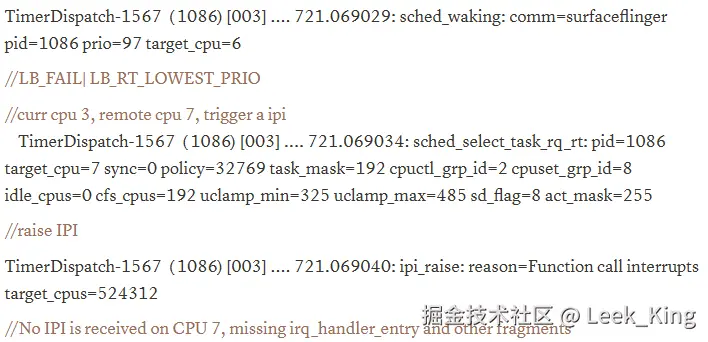

这里可以看到cpu 3向cpu7 发了IPI，但是CPU 7 没有收到

正常片段应该类似如下

在这77ms 时间内，Sf 一直尝试选核到CPU 7上均没有成功，直到70 多ms 后才选了CPU 6.

这段时间内CPU 7上没有收到任何中断，说明中断被关闭，此时CPU 7上运行的线程正在等底层回传buffer

Task util 对选核的影响

我们都知道boost/deboost CPU frequency 常见的手段就是垫高task 的util或者削减其util，从而让它变得更大或更小，实际是通过设置sched_setattr 接口进而驱动sugov 调频的。但实际上，改变util 也会影响选核，这点容易被忽视

这里以一个简短的例子说明下：

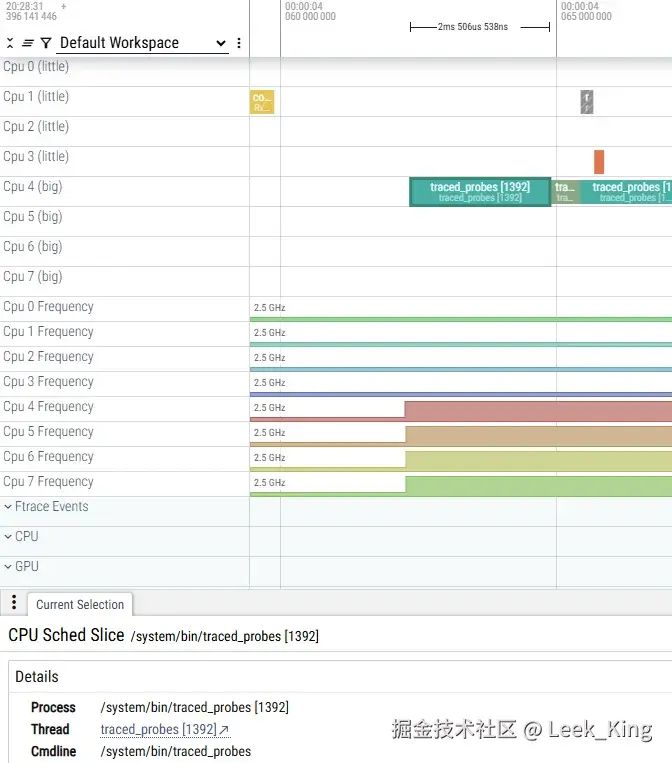

看到这个图，不禁会想：看起来小核loading 很轻，这个task 为何还会跑在大核CPU4 上？如果此时跑到小核岂不是更节能？以及为何这个task 能一下子就将大核频率拉满？

//task 被唤醒
<idle>-0 (-----) [006] .... 73715.457976: sched_waking: comm=traced_probes pid=1392 prio=120 target_cpu=6
//util_ewma 采用指数加权移动平均，使得最近的负载变化对计算结果的影响更大。它更关注于最近的负载波动，并通过平滑处理避免过于剧烈的负载波动影响
<idle>-0 (-----) [006] .... 73715.457984: sched_task_util: pid=1392 util=176 util_enqueued=2147484473 util_ewma=825
//task 没有uclamp 限制
<idle>-0 (-----) [006] .... 73715.457986: sched_task_uclamp: pid=1392 util=2147484473 active=0 min=0 max=1024 min_ud=0 min_req=0 max_ud=0 max_req=1024
//非vip
<idle>-0 (-----) [006] .... 73715.458004: sched_get_vip_task_prio: comm=traced_probes pid=1392 vip_prio=-1 prio=120 is_ls=0 ls_vip_threshold=99 cpuctl=3 group_threshold=99 is_basic_vip=0

由前面框图可知，在没有过载的情况下，非VIP任务会先通过最大剩余计算能力选择候选CPU集，再从中选出最节能的CPU。下面先从大核Cluster 开始遍历 4-7，然后再遍历小核Cluster 0-3 (是否从大核cluster 开始遍历有参数可以设置，这里不做讨论)

先计算cpu 4剩余计算能力是1006，将其临时赋值给target_max_spare_cap

下面进行CPU5 spare_cap计算

<idle>-0 (-----) [006] .... 73715.458020: sched_target_max_spare_cpu: comm=traced_probes type=sys_max_spare best_cpu=4 new_cpu=5 replace=0 is_sensitive=0 is_vip=0 num_vip=-1 min_num_vip=-1 spare_cap=1001 target_max_spare_cap=1006

cpu5 spare_cap=1001 稍稍低于CPU 4的，所以不会选择CPU5，以此类推的分析，最后发现CPU4 的spare_cap 1006是最大的。

下面将进行sched_fits_cap_ceiling 的计算，也就是看该cpu 是否满足这个task 的大小。

<idle>-0 (-----) [006] .... 73715.458022: sched_fits_cap_ceiling: fit=0 cpu=5 cpu_util=825 cup_cap=1008 ceiling=1024 capacity_dn_margin=1024 capacity_up_margin=1024 sugov_margin=1280 capacity_orig=1024 AM_enabled=1

sched_fits_cap_ceiling: fit=0 // 该cpu 不能满足这个task
cpu=5 cpu_util=825 // task 的util，实际是util_ewma
cup_cap=1008 // CPU 当前实际容量
ceiling=1024 // 最大算力
capacity_dn_margin=1024
capacity_up_margin=1024
sugov_margin=1280 // 自适应调节因子（128.0%，放大后的需求）
capacity_orig=1024 // CPU 原始算力（1024=100%，表示这是一个大核）
AM_enabled=1 // 自适应调节（adaptive margin）已启用

上面以cpu 5为例说明，fit=0 说明不能满足，因为经过放大后的需求算力超过了CPU5 能承载的最大算力：825 * 1.280 = 1,056，其它几个也都返回fit=0，这里不一一写出

注：大核上sugov_margin=1280，小核上sugov_margin=1024，此外小核上计算时cpu_util 就不是大核上的825 了，会被钳制到229，这块就不展开讨论了

简而言之，目前为止可知CPU4 是剩余计算能力最大的，但是0~7 都不能满足该task util。

所以在赋值候选CPU mask 以及计算最节能CPU 之前，就会跳出来循环

if (!util_fits_capacity(cpu_util, cpu_cap, cpu)) continue;

所以这个例子中，没有候选cpu 集(candidates=0)，也没有计算哪个cpu 最节能

<idle>-0 (-----) [006] .... 73715.458051: sched_find_best_candidates: pid=1392 is_vip=0 candidates=0 order_index=1 end_index=0 active_mask=255 pause_mask=0 allowed_cpu_mask=127

最后选择的reason 就是LB_MAX_SPARE_CPU 即最大剩余计算能力的CPU 4

<idle>-0 (-----) [006] .... 73715.458056: sched_select_task_rq: pid=1392 compat_thread=0 in_irq=1 select_reason=512 backup_reason=0 prev_cpu=6 target_cpu=4 task_util=176 task_util_est=825 boost=825 task_mask=127 effective_softmask=255 prefer=0 sync_flag=0 cpuctl_grp_id=3 cpuset_grp_id=2

结语：

Android 上之所以采用CFS，单纯因为Android 诞生的时候Linux 已经采用了CFS，慢慢的Google 在上层顺势引入了Cgroup 分组控制等。
但是对于Android 这种强交互系统，某些场景下还不够，所以人们就自然的想到了哪些线程要优先跑，由自己来决定，于是在调度关键路径上(唤醒、抢占、负载均衡等)的一系列hook 进行客制化，也就是各家宣称的"VIP"、"MVP" 等调度策略，这些的策略的堆叠使得原本已经复杂臃肿的CFS 架构更加复杂，使用不当各种副作用(对吞吐量的影响、对功耗的影响、其本身的计算开销等)也会接踵而至。
简而言之，资源是一定的，任何策略注定都是顾此失彼，就看这个"失彼" 对用户的影响是否可以做到无感。

此外，Linux 后续版本将采用EEVDF 调度，后面将新起文章介绍

最后推荐一篇文章, 写的比较有意思，讲了CFS 存在的问题以及几个CFS 调度存在的问题案例
<The Linux Scheduler: a Decade of Wasted Cores>
