到目前为止，我们还没进行到游戏逻辑上来，那么今天，我们从2D游戏中一个比较重要的概念——精灵入手，看看Bevy是如何使用精灵的。

创建精灵

fn spawn_sprite(mut commands: Commands, asset_server: Res<AssetServer>) {
    commands.spawn((
        Sprite {
            image: asset_server.load("bevy_bird_dark.png"),
            ..default()
        },
    ));
}



定义一个System，通过Commands创建精灵，精灵使用一个Sprite的结构体，里面定义了精灵使用的图片。如此，我们就创建了一个精灵。当我们把该系统添加到App中时，我们就能看见这个精灵了：

//other code...
.add_systems(Startup, spawn_sprite)
//other code...

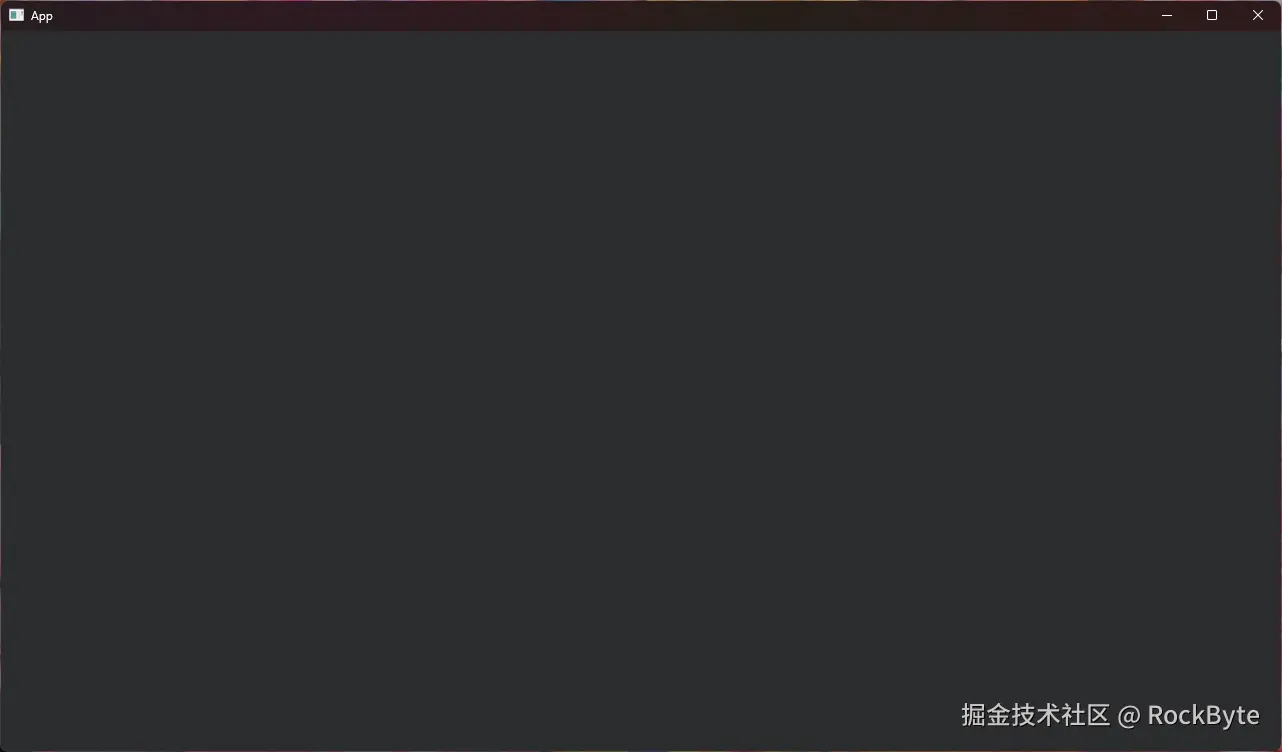

吗？

我们遗漏了一个关键组件：相机Camera，游戏如果不添加Camera，我们就看不见任何东西。OK，我们定义一个2D的相机，并添加到App：

fn spawn_camera(mut commands: Commands) {
    commands.spawn(Camera2d::default());
}

//other code...
.add_systems(Startup, (spawn_camera, spawn_sprite))
//other code...

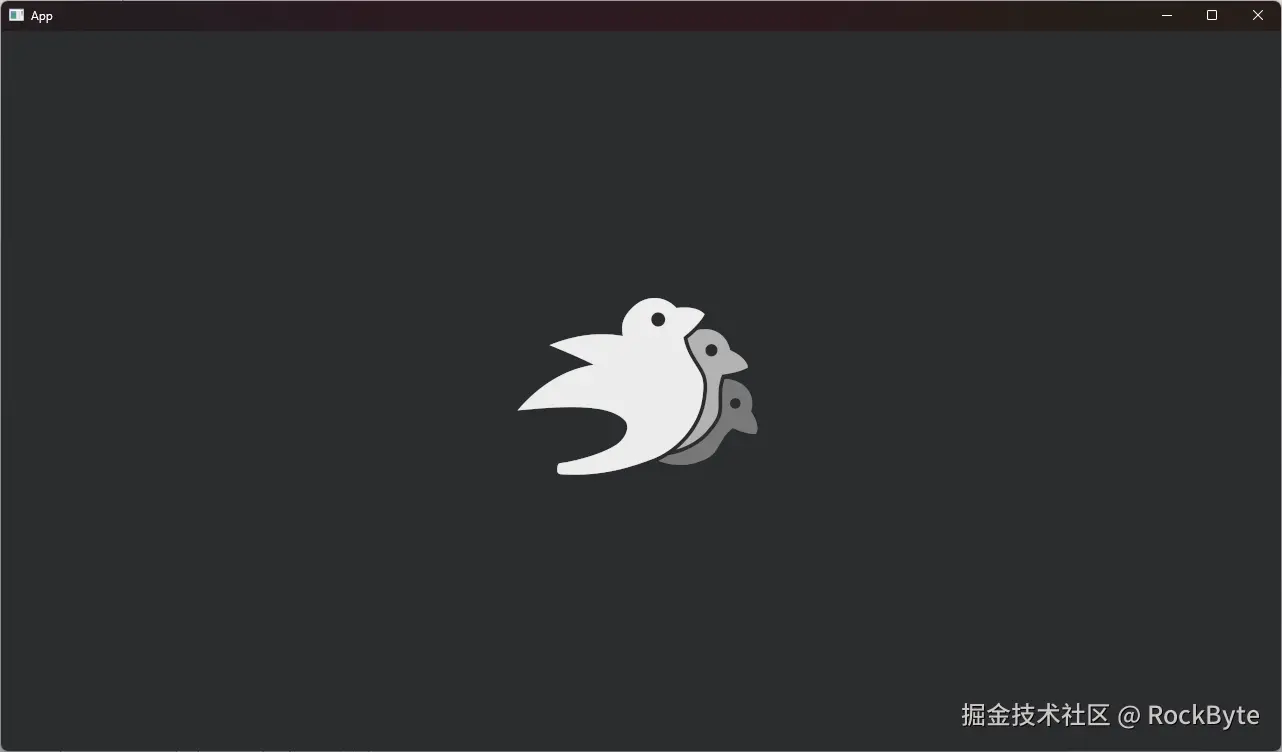

运行


啊哈，我们添加了第一个精灵到我们的游戏中来！非常棒。

尺寸与位置

默认情况下，精灵的大小是按照图片大小来的，所以如果我们想调整精灵的大小，需要定义Sprite中的custom_size：

Sprite {
    image: asset_server.load("bevy_bird_dark.png"),
    custom_size: Some(Vec2::new(100.0, 100.0)), // 设定精灵大小
    ..default()
}

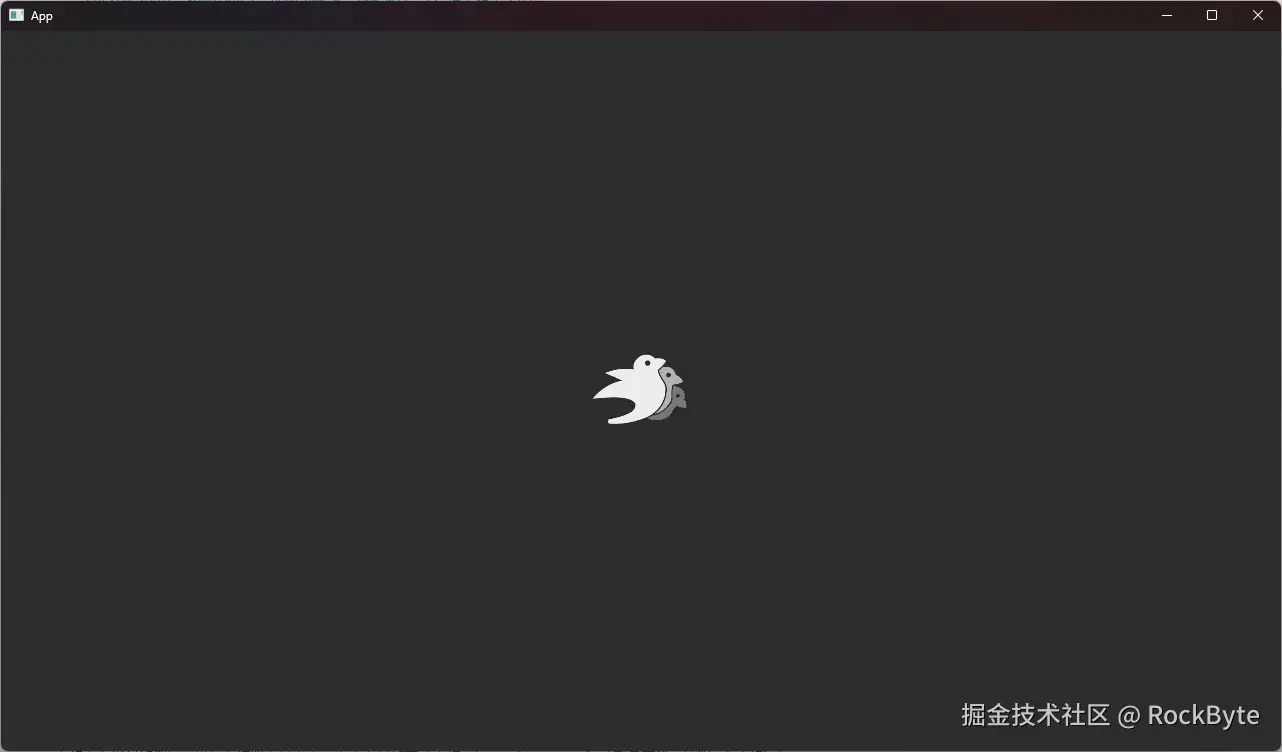

我们现在更改了精灵的大小为100。


默认情况下，精灵会显示在坐标系原点（Bevy的坐标系原点位于窗口中心，X轴右为正，Y轴上为正）。若需调整位置，需为实体添加Transform组件：

fn spawn_sprite(mut commands: Commands, asset_server: Res<AssetServer>) {
    commands.spawn((// 多一个括号，表示元祖，同时也是同一条 Entity
        Sprite {
            image: asset_server.load("bevy_bird_dark.png"),
            custom_size: Some(Vec2::new(100.0, 100.0)),
            ..default()
        },
        Transform::from_xyz(-200f32, -200f32, 0f32), // 设定位置
    ));
}

注意，如果要在同一条Entity中添加组件，需要使用元组的方式，也就是多加一个括号。

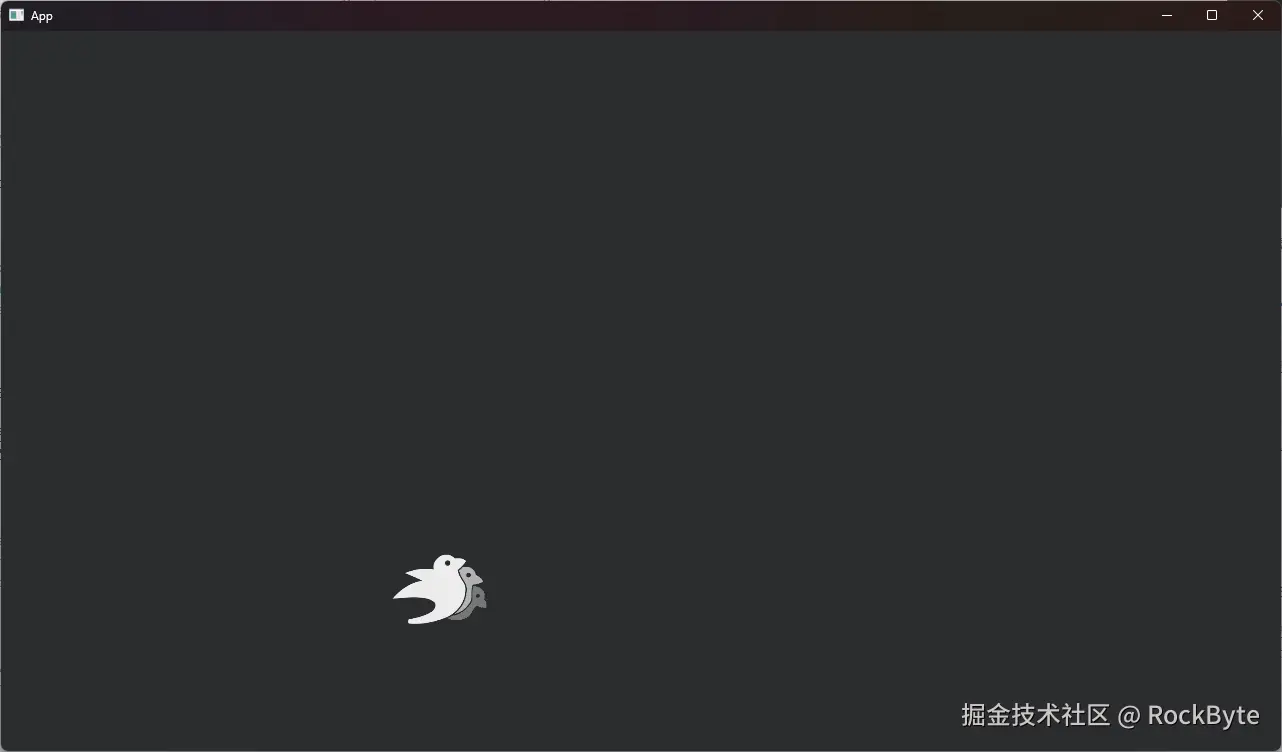

看看效果：


正如上面提到的那样，坐标系按照左负右正，上正下负的方式工作，-200f32, -200f32就是在第三象限，X和Y的负方向上均移动了200。

精灵的重叠

可以通过更改Transform中，Z的大小，来定义精灵的重叠关系，Z的正方向是朝向用户的，也就是朝向屏幕外，所以如果我们想定义一个云朵放置在上面的小鸟下面，那么Z就需要给一个负数：

fn spawn_sprite(mut commands: Commands, asset_server: Res<AssetServer>) {
    commands.spawn((
        Sprite {
            image: asset_server.load("bevy_bird_dark.png"),
            custom_size: Some(Vec2::new(100.0, 100.0)),
            ..default()
        },
        Transform::from_xyz(-200f32, -200f32, 0f32),
    ));

    commands.spawn((
        Sprite {
            image: asset_server.load("cloud.png"),
            custom_size: Some(Vec2::new(200.0, 200.0)),
            ..default()
        },
        Transform::from_xyz(-200f32, -200f32, -1f32), // 给一个负数
    ));
}

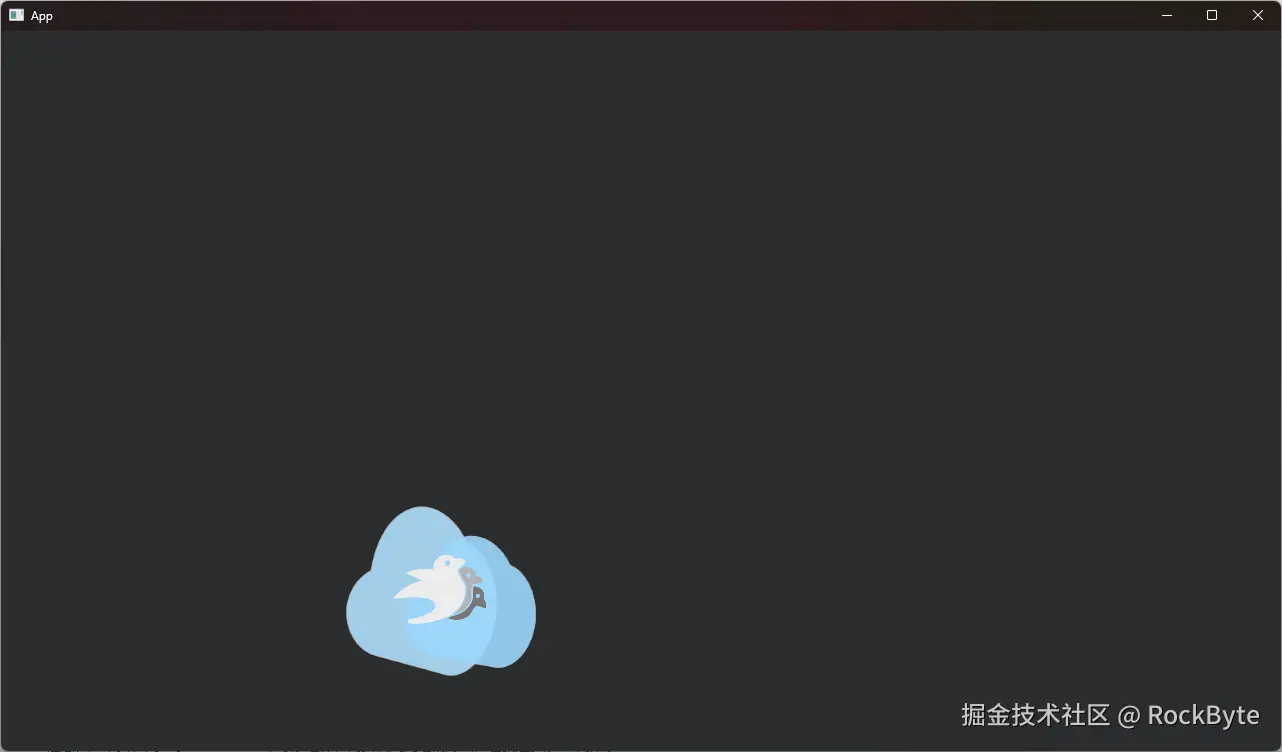

看看效果：




移动精灵

精灵的移动是通过修改Transform实现的。

在游戏的大部分场景中，移动都是通过修改Transform实现的。

现在，我们定义一个系统，该系统有三个参数，time: Res<Time>用于过去当前时间信息，keyboard_input: Res<ButtonInput<KeyCode>>用于获取键盘的点击事件（我们总得使用键盘来控制方向吧），然后是mut sprite_query: Query<(&mut Transform, &Sprite), With<Sprite>>，获取精灵相关的组件：

fn move_sprite(
    time: Res<Time>,
    keyboard_input: Res<ButtonInput<KeyCode>>,
    mut sprite_query: Query<(&mut Transform, &Sprite), With<Sprite>>,
) {}

别忘了添加到App。

.add_systems(Update, move_sprite)

OK，我们的基本思路是，使用经典的WASD（如果你玩儿过CS）按键来控制精灵的移动：

let mut x = 0f32;
let mut y = 0f32;

if keyboard_input.pressed(KeyCode::KeyW) {
    y = 1f32;
} else if keyboard_input.pressed(KeyCode::KeyS) {
    y = -1f32;
}

if keyboard_input.pressed(KeyCode::KeyA) {
    x = -1f32;
} else if keyboard_input.pressed(KeyCode::KeyD) {
    x = 1f32;
}

首先检测按键的输入，然后定义X和Y的移动方向。

接下来，修改Transform来实现移动：

sprite_query.iter_mut().for_each(|(mut t, s)| {
    t.translation += Vec3::new(x, y, 0.0);
})

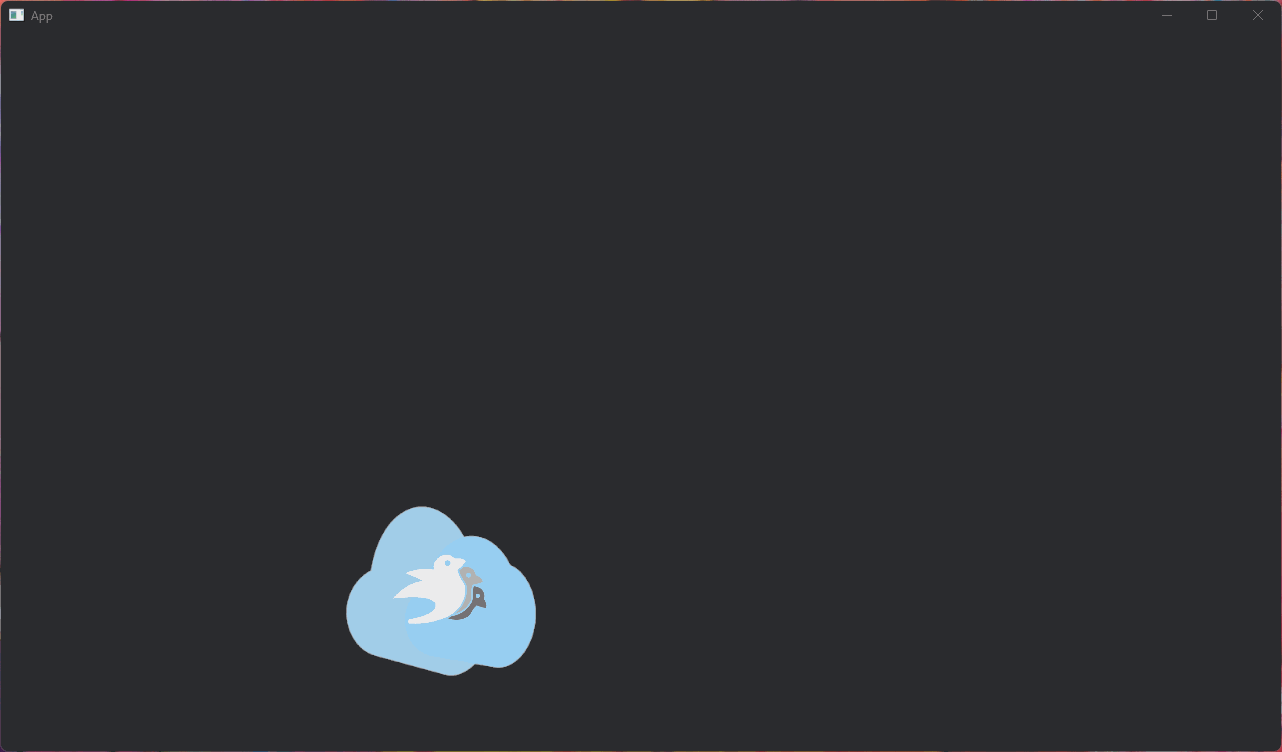

运行我们就可以看到，工作的还不错：


但是，这种方式存在一个关键问题：移动速度与帧率绑定。在真实游戏开发中，我们需要一种更稳定的移动方式。

稳定的移动

上面讲述的系统中，按键的检测没有问题，重点是移动，因为该系统是添加到Update调度的，这个调度和帧率是强相关的。那么，如果在一个30FPS的机器上，每秒钟就能移动30像素，如果在120FPS的机器上，每秒钟就能移动120像素，这是不对的（想象一下英雄联盟中，对方的剑魔因为帧率太高导致移动速度比你开大的剑圣还快！）。所以，通常我们做移动的时候，会使用时间和速度，来获得稳定的移动距离：

const SPEED: f32 = 60.0;//定义距离为每秒移动60

fn move_sprite(
    time: Res<Time>,
    keyboard_input: Res<ButtonInput<KeyCode>>,
    mut sprite_query: Query<(&mut Transform, &Sprite), With<Sprite>>,
) {
    let delta_time = time.delta_secs();//获取帧之间的时间间隔
    let mut x = 0f32;
    let mut y = 0f32;

    if keyboard_input.pressed(KeyCode::KeyW) {
        y = 1f32;
    } else if keyboard_input.pressed(KeyCode::KeyS) {
        y = -1f32;
    }

    if keyboard_input.pressed(KeyCode::KeyA) {
        x = -1f32;
    } else if keyboard_input.pressed(KeyCode::KeyD) {
        x = 1f32;
    }

    sprite_query.iter_mut().for_each(|(mut t, s)| {
        t.translation += Vec3::new(x * delta_time * SPEED, y * delta_time * SPEED, 0.0);//采用时间间隔乘以速度来修改移动距离
    })
}

OK，time.delta_secs()会返回一个浮点数，单位是秒，该数值表示上一帧到当前帧的时间间隔。

我们推算一下，看看该结果是否公平：

  • 在一台120帧率的机器上，delta_time为1/120，所以每一帧的移动距离为1/120 * SPEED。一秒就是120帧，那么总的移动距离就是SPEED。
  • 以此类推30帧率的机器，每秒的移动距离依然是SPEED。

这样，我们才能获得稳定的移动速度。

方向的陷阱

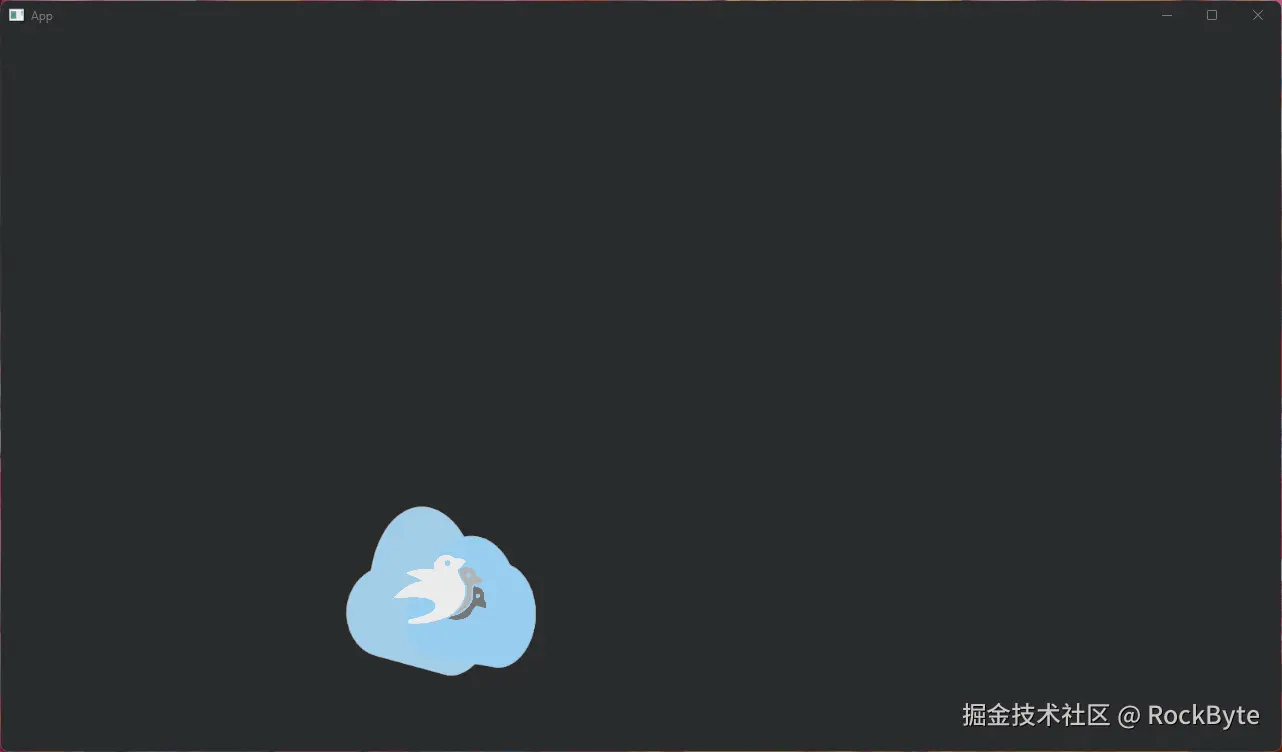

这里其实还有另外一个陷阱，我们先把速度给的比较高，然后看看效果：

const SPEED: f32 = 800.0;


如果仔细看会发现，斜方向上的移动会比正方向上的移动速度快！

当然了！斜向移动的合成速度是 x2+y2\sqrt{x^2 + y^2}，此时实际速度会是 SPEED 的 2\sqrt{2} 倍（约为 1.414 倍）。

所以，我们要对移动的矩阵进行单位化，让精灵在任何方向上移动速度都是恒定的。

sprite_query.iter_mut().for_each(|(mut t, s)| {
    Vec3::new(x ,y, 0.0)
        .try_normalize()
        .map(|v| {
            t.translation += v * delta_time * SPEED;
        });
})


完美！！
