Netty高低版本内存管理对比&源码分析

野英狼
95 阅读4分钟

由于工作时仍然使用低版本的Netty；所以当前还是详细介绍低版本的Netty的内存管理；作为扩展，仍会简单介绍下最新版本的Netty的内存管理；
整体来看，Netty的内存管理是jmelloc的java实现版本；4.1.38.Final版本是Jemalloc3版本的实现，后续版本实现了Jemalloc4，加强了对堆外内存的管理，减少内存碎片的产生；

4.1.38 Final

内存管理作用

  1. 减少由于频繁向OS申请内存，导致的上下文切换次数；
  2. 高效分配内存，提升整体运行效率；
  3. 管理小内存，减少内存碎片的产生
  4. 缓存小内存，避免重复创建对象
  5. 减少垃圾回收压力

使用方式

通过PooledByteBufAllocator开放统一的API接口，开放给用户使用；

PooledByteBufAllocator allocator = new PooledByteBufAllocator();
ByteBuf byteBuf = allocator.directBuffer(512);

整体流程图

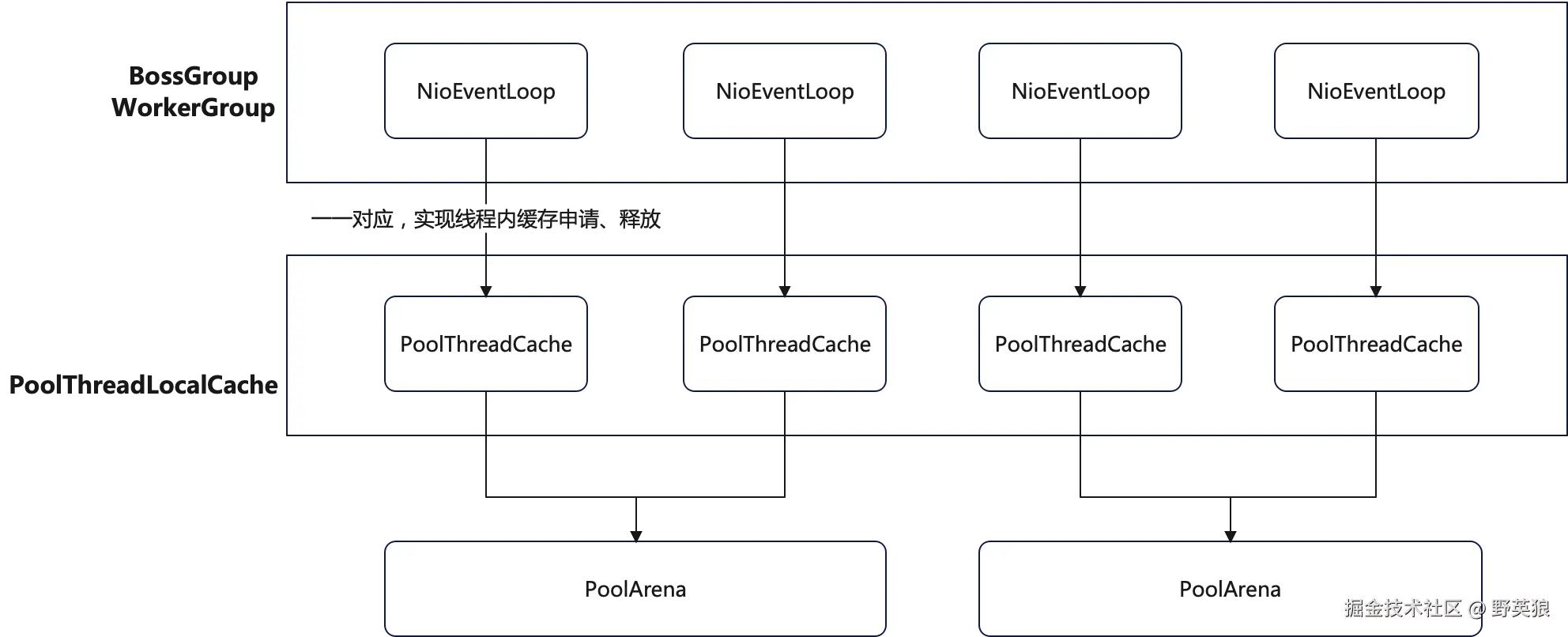

PoolThreadCache & PoolArena

  1. PoolThreadCache是线程级别的缓存，先通过缓存MemoryRegionCache进行判断是否已经缓存
  2. 若MemoryRegionCache中没有缓存，则需要从PoolArena中申请；
  3. 注意PoolArena的申请是存在多线程竞争的；
  4. 为了减少资源竞争，默认实现中，PoolThreadCache 和PoolArena的个数是相同且一一对应的；都是CPU核心数*2；

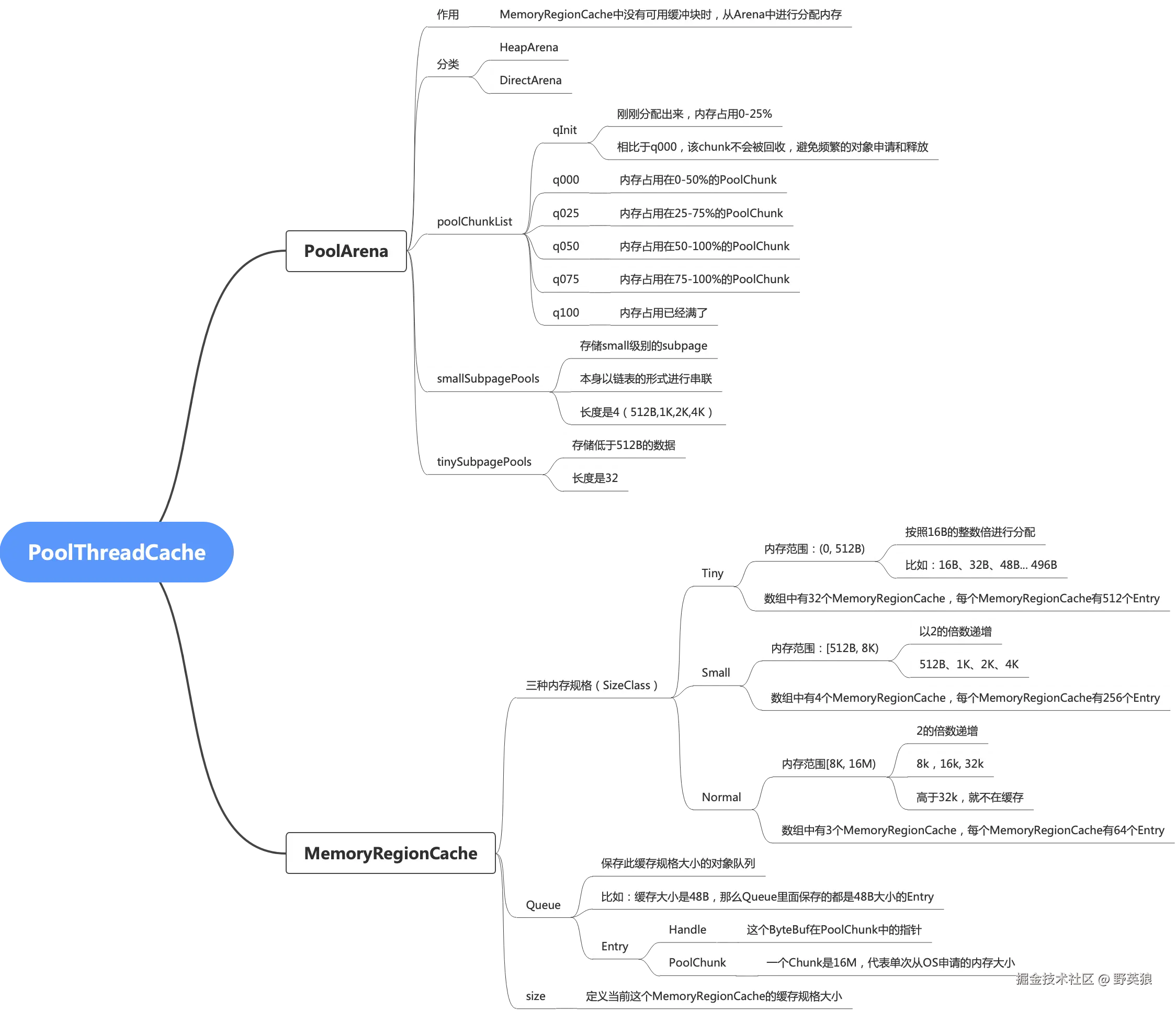

PoolThreadCache 思维导图


PoolArena的关键信息

MemoryRegionCache

主要的信息有

  1. 一个Queue<Entry> 用于保存当前规格的所有对象；
  2. SizeClass ： 尺寸大小；
  3. 用于表示一个MemoryRegionCache对象保存多大SizeClass的内存对象，一共有Queue.size个缓存对象；

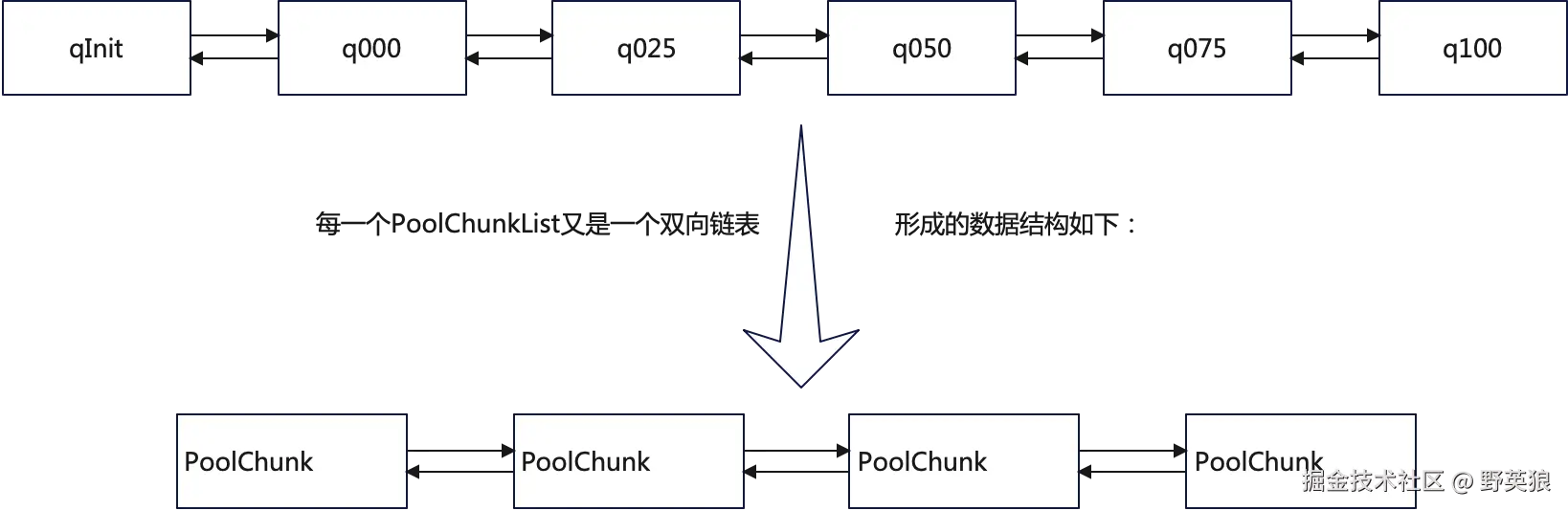

PoolChunkList
  1. PoolChunkList是一个双向链表的数据结构
  2. 每个PoolChunk 也都是一个双向链表，所以只要堆外内存不被撑爆，理论上可以一直递增
  3. PoolChunkList中的PoolChunk都是动态维护，动态变化的；比如：原本分配内存只占用40%的PoolChunk，他是属于q025的PoolChunkList，但是一旦他被分配一块内存后，分配内存占用达到60%，此时就需要将这个PoolChunk移动到q050的PoolChunkList中；

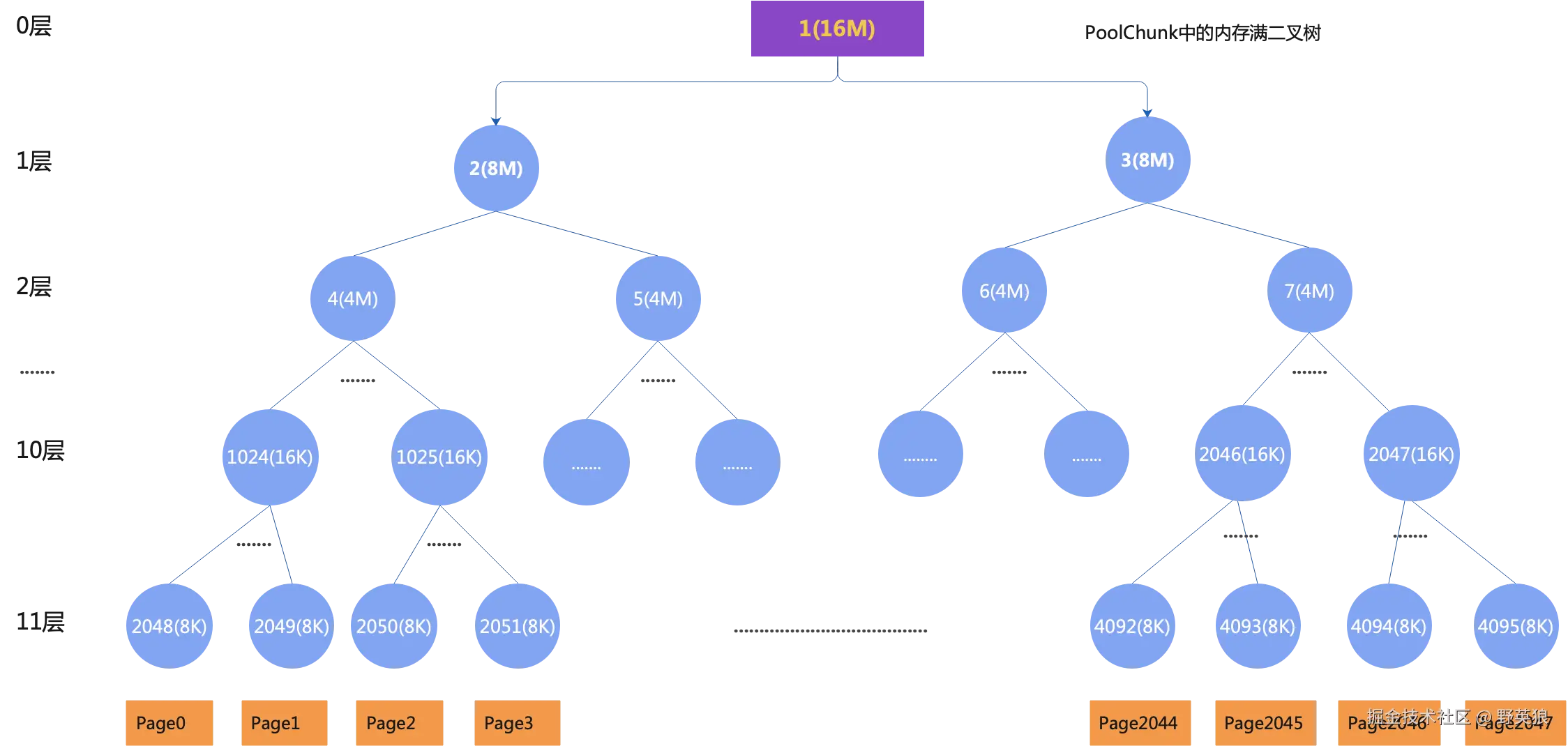

PoolChunk中内存管理二叉树


如何进行内存管理？

引入depthMap和MemoryMap； 两者都是用于保存当前二叉树中的所在层的编号（0-11）

  1. depthMap : 用于记录当前节点的高度，一旦初始化，就不在变化；主要用于索引
  2. memoryMap ：用于记录当前节点内存使用情况，时刻变化；

附： 内存申请使用的流程；
关键点：

  1. memoryMap所构成的二叉树中的每个节点都代表一块内存；
  2. 每次申请都是拿memoryMap的一个节点的内存；而不是拿多个节点；
  3. 根节点所代表的内存值是16M， 叶子结点代表的内存值是8k
  4. memoryMap构成的满二叉树中，若分配过，父节点是两个节点的最大值；（因为代表可分配内存的最大值） image.png

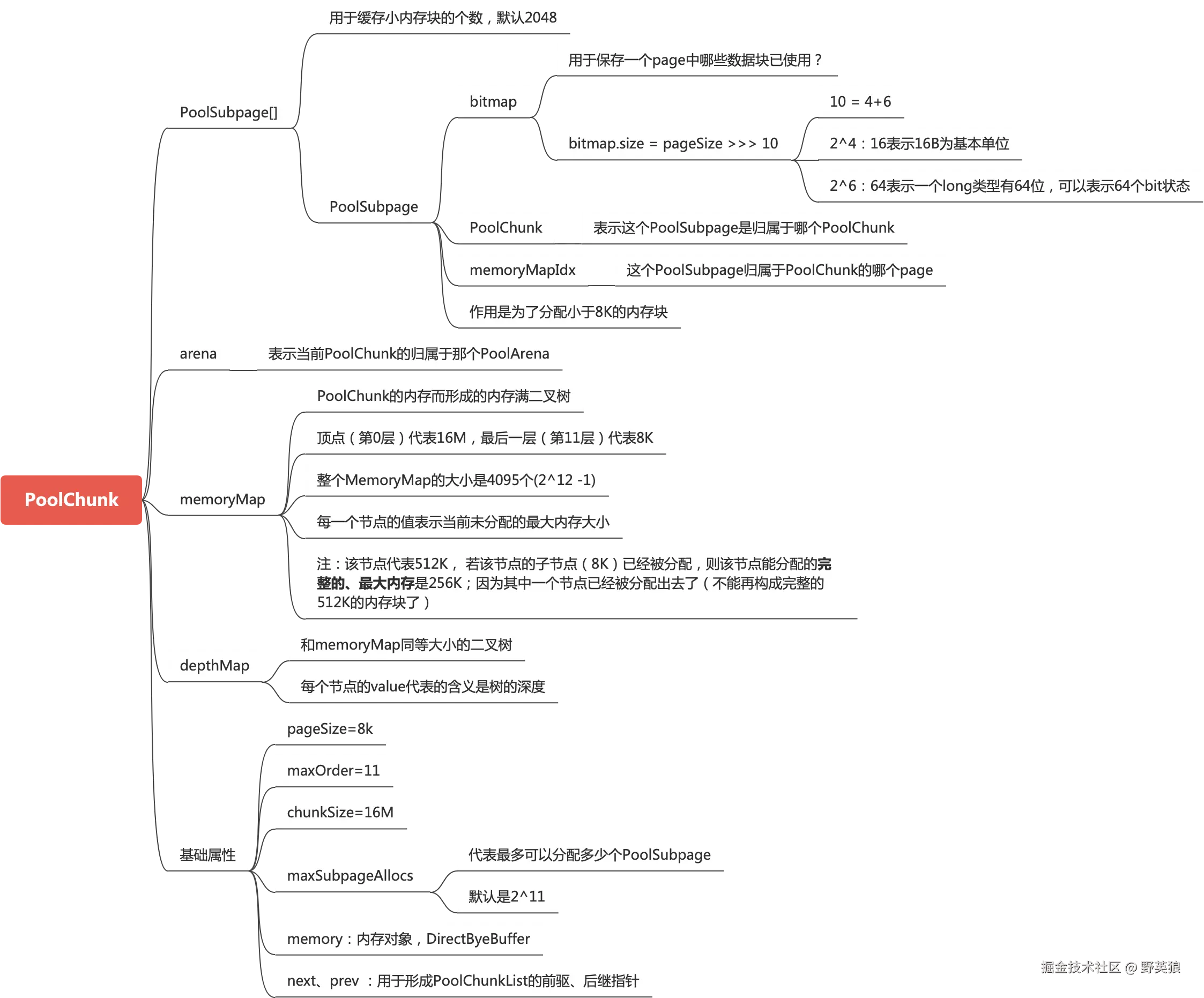

PoolChunk关键信息

image.png 可以参看：

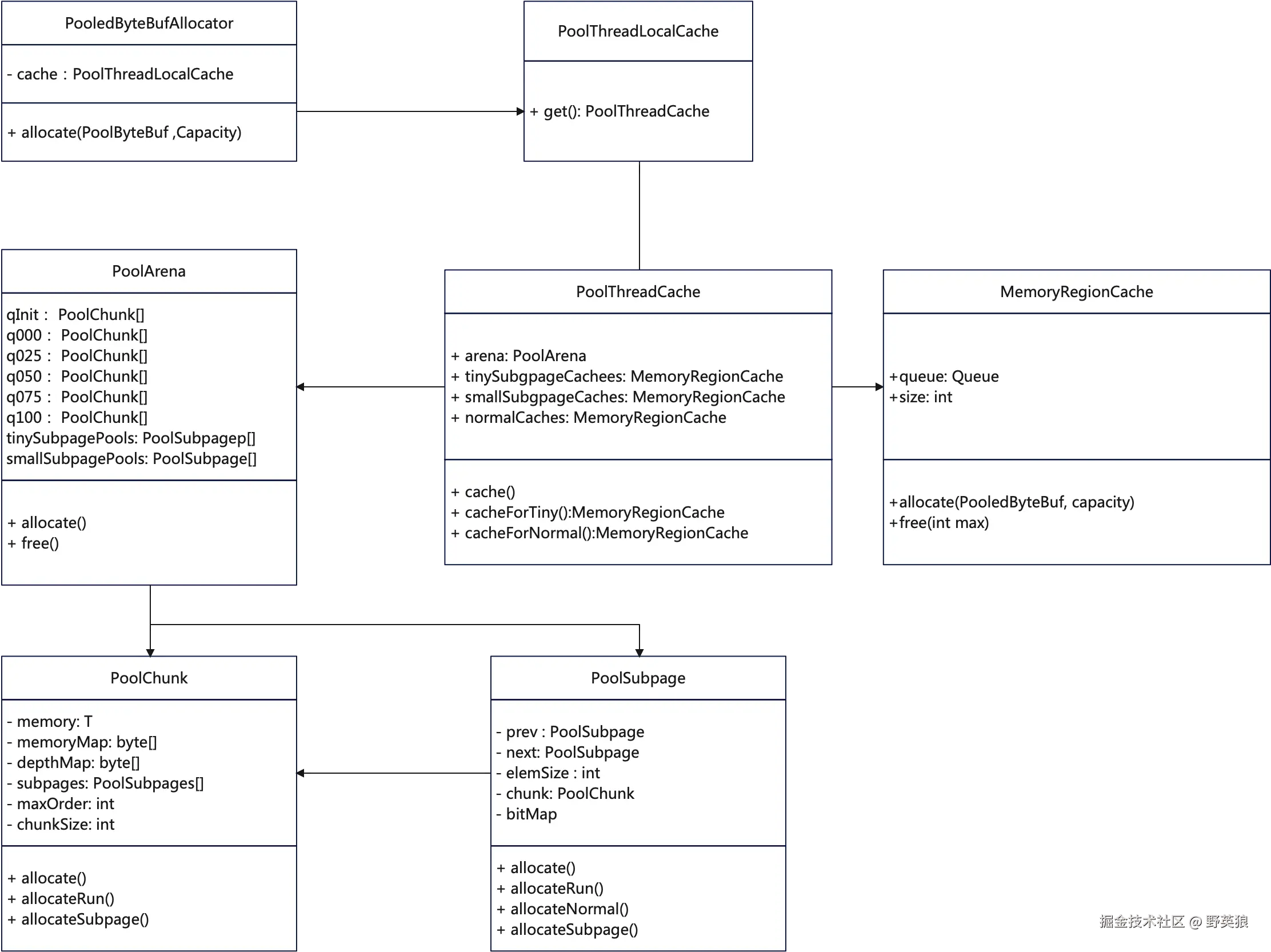

整体类图


源码实现

内存管理的代码太多了；找一些关键、精妙的地方解释一下；

这里另写几篇文章介绍吧；（后续会陆续补充）

  1. Recycler组件？
  2. PoolArena申请内存的细节分享
  3. MemoryRegionCache里面的小技巧
  4. PoolSubpage的源码解析&思考

4.1.112 Final

笔者对这个版本了解较少，秉着跟上时代迭代步伐的想法；在研读过程中，重点参看了大佬写的谈一谈 Netty 的内存管理 —— 且看 Netty 如何实现 Java 版的 Jemalloc  做了一些自己的心得体会；有很多细节的地方还需要进一步强化；

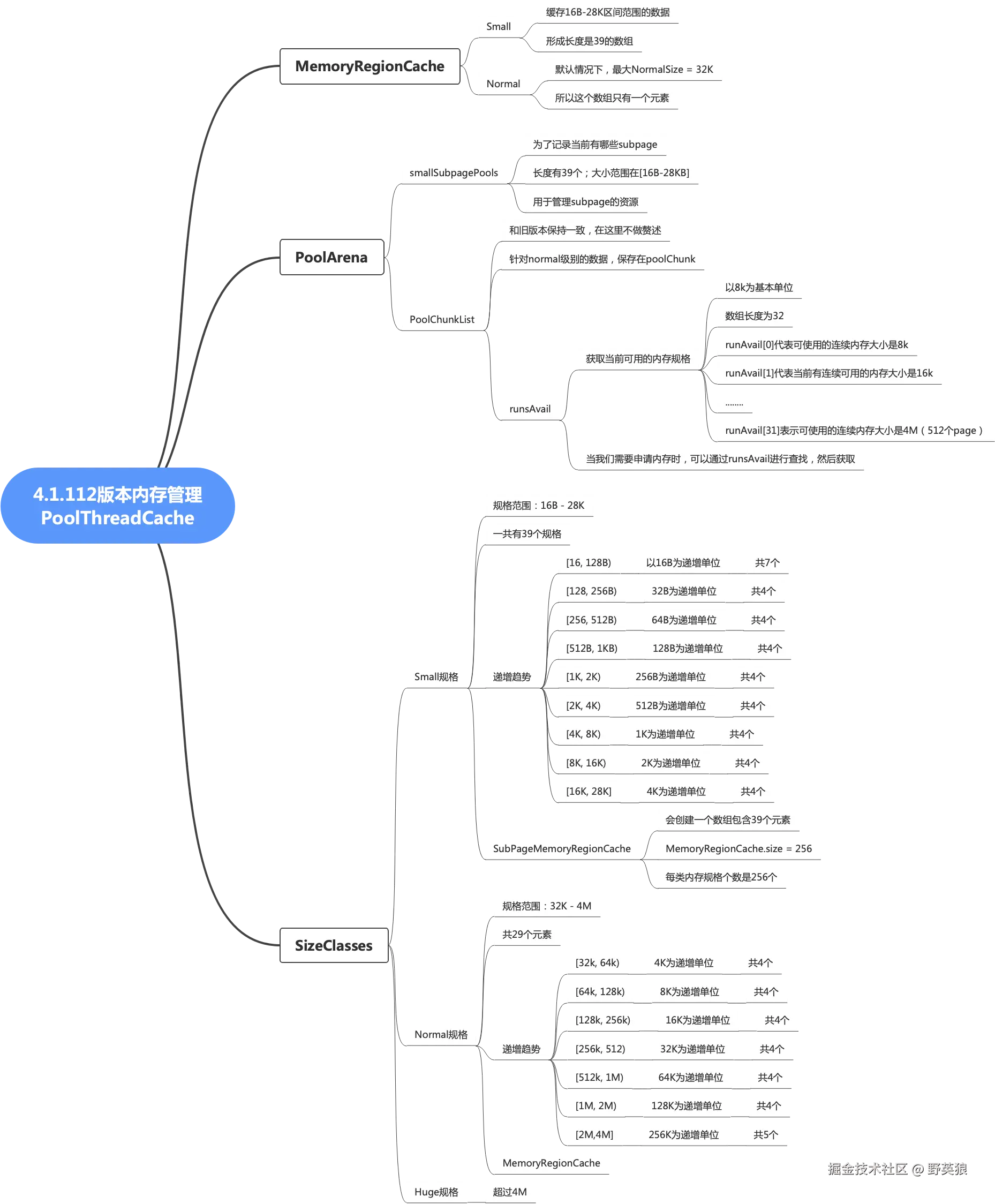

整体思维导图


4.1.112版本 VS 4.1.38版本的变化点

  1. 去掉了Tiny这种内存规格；减少内存碎片化
  2. 新增当前Small的规格范围，由之前的[512B,4k] -> [16B-28KB]
  3. 内部是实现方式也发生变化，之前是通过memoryMap/treeMap 进行标记，寻址；现在变成了runAvail[]数组的方式进行寻址；内存管理效率也有所提升
  4. 为了节省内存，线程级别的缓存默认不开启，同时为了减少内存浪费，ChunkSize的大小默认从16M --> 4M

学习&思考

  1. 从4.1.38--> 4.1.112的版本演化过程中，可以看到针对过度设计的优化（去掉Tiny、默认关闭线程级缓存、减少PoolChunk的大小）等，所以我们在设计的时候，除了很常见的SOLID原则外，可以多考虑考虑KISS、YAGNI等
  2. 空间换时间，利用一次申请大内存（16M），缓存形成一个内存管理单元，每次从单元中拿取指定大小内存；
  3. 规则化，正则化；这其实日常我们说的，没有规矩不成方圆；如果没有这些规则，那管理起来会非常复杂；大家一旦形成默认共识并遵守，事情做起来就会极其通畅；

参看网址

谈一谈 Netty 的内存管理 —— 且看 Netty 如何实现 Java 版的 Jemalloc
Netty Release Notes
