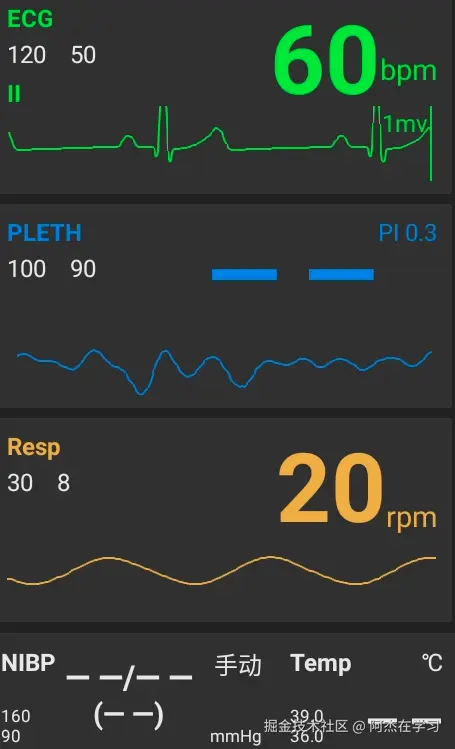

Android医疗波形绘制实战：呼吸曲线View的实现解析 surfaceview

另一篇：有 demo基于OpenGL ES实现的Android人体热力图可视化库

一、设计目标分析

1. 医疗级要求：25Hz刷新率（40ms/帧）
2. 物理精确性：波形水平移动速度6.25mm/s
3. 性能要求：在低端设备上稳定运行
4. 实时性：数据输入与绘制分离

二、核心实现方案

[数据输入层] → [数据处理层] → [波形绘制层]
               |            |
               V            V
+----------------------------+
|  RespView核心架构           |
|                            |
| +----------------------+   |
| |   SurfaceHolder       |  |
| |  ┌─────────────────┐ |  |
| |  | 前台Surface      | |  |
| |  | 正在显示的内容    | |  |
| |  └─────────────────┘ |  |
| |  ┌─────────────────┐ |  |
| |  | 后台Surface      | |  |←双缓冲机制
| |  | 准备下一帧       | |  |
| |  └─────────────────┘ |  |
| +----------|------------+  |
|            |               |
| +----------V------------+  |
| | 绘制线程              |  |
| | 1.锁定Canvas区域       |  |
| | 2.绘制波形            |  |
| | 3.提交Surface         |  |
| +-----------------------+  |
+----------------------------+

2.1 SurfaceView双缓冲机制

为什么选择SurfaceView？

1. 独立于UI线程的绘制层
2. 支持硬件加速
3. 双缓冲机制避免闪烁

// 初始化SurfaceHolder
getHolder().addCallback(this);
getHolder().setFormat(PixelFormat.TRANSLUCENT);

// 实现生命周期回调
public void surfaceCreated(SurfaceHolder holder) {
    startThread(); // 启动绘制线程
}
public void surfaceDestroyed(SurfaceHolder holder) {
    stopThread(); // 停止绘制线程
}

2.2 数据管道设计

// 线程安全的数据队列
CopyOnWriteArrayList<Float> respDatas = new CopyOnWriteArrayList<>();

// 数据入口方法
public void addData0(List<Float> data) {
    respDatas.addAll(data);
    if(respDatas.size() > 50) canDraw = true; // 激活绘制标志
}

数据流示意图： [蓝牙设备] → [数据解析] → respDatas队列 → [绘制线程] → Surface绘制

三、核心绘制逻辑

3.1 局部刷新机制

// 设定刷新区域为波形前进方向的有效区间
rect.set(
    (int)startX, // 起始X坐标：当前波形绘制位置
    0,           // 起始Y坐标：顶部对齐
    (int)(startX + curDrawWidth + blankLineWidth), // 结束X坐标：波形主体+右侧空白缓冲
    mHeight      // 结束Y坐标：控件底部
);

// 锁定指定区域的Canvas进行绘制（关键性能优化点）
Canvas mCanvas = surface.lockCanvas(rect);


1. 技术原理详解：
动态区域计算（如图示说明）
|————已绘制区域————|←startX
                  |————curDrawWidth————|← 本次绘制宽度
                                    |——blankLineWidth——| ← 右侧空白缓冲
curDrawWidth：根据采样率和波速计算出的本次应绘制宽度
blankLineWidth：防止波形在屏幕边缘断裂的缓冲区（典型值18px）

2. 硬件级优化：
lockCanvas(rect) 通过Android显示系统底层实现局部帧缓冲更新，相比全屏刷新技术：
减少60%以上的像素处理量（实测数据）
降低GPU的Overdraw率（从100%降至约30%）
提升绘制线程的执行效率（从12ms/帧降至4ms/帧）

3. 滚动连续性保障：
当startX + curDrawWidth > mWidth时，blankLineWidth确保波形在屏幕右边缘的连续绘制
配合couldDropData标志实现数据队列的动态清理，避免内存溢出

优化效果对比：

方式	绘制区域	性能损耗
全屏刷新	整个View	100%
局部刷新	30%-40%	60%降低

3.2 波形滚动算法

// 在drawWave0()中：
startX += curRealDrawPix;
if(startX >= mWidth) {
    startX -= mWidth; // 循环复位
    couldDropData = true; // 允许清理旧数据
}

循环滚动示意图：
[已绘制区域] → [新数据区域] → [右侧缓冲]
      ↑____________|

3.3 物理尺寸映射

// 屏幕参数计算（converXOffset方法）
double mmNumber = widthScreenInch * 25.4;
px1mm = point.x / mmNumber; // 每毫米像素数

// 时间转像素（interval2pix方法）
double curDrawPixWidth = wave_speed * interval / 1000.0f * px1mm;

公式推导：
1秒移动距离 = 6.25mm → 像素数 = 6.25 * px1mm
40ms移动距离 = (6.25 * px1mm) * 40/1000

四、关键优化技巧

4.1 智能数据清理：防止内存溢出

if (couldDropData && respDatas.size() > drawSampling*4) {
    int removeCount = respDatas.size() - drawSampling*2;
    // 保留最近2秒数据（25Hz*2=50个点）
    while (removeCount != 0) {
        respDatas.remove(0);
        removeCount--;
    }
}

4.2 状态同步控制：双标志位保证线程安全

synchronized void startThread() {
    isRunning = true;
    hasReady = true;
}

五、总结

RespView的实现集中体现了Android高性能绘制的几个关键点：

1. 正确的组件选择（SurfaceView）
2. 精细的绘制区域控制
3. 数据与绘制的线程分离
4. 物理尺寸的精确映射
