消息队列发展史

蓝天下小溪旁戴着耳机去放羊
267 阅读7分钟

原文链接：消息队列二十年

消息队列基本概念

  • 生产者：发送消息的一方，每条消息必须有一个主题(TOPIC)
  • 主题: 消息的类别，类似于我们的数据库名一样，标识不同的业务来源
  • 消费者: 接受消息的一方
  • 分区: 每条消息都会存储在分区中，类似于负载均衡策略
    • 分区可以让消息写入变得横向可拓展，也是 kafka 等消息队列高吞吐量的本质原因

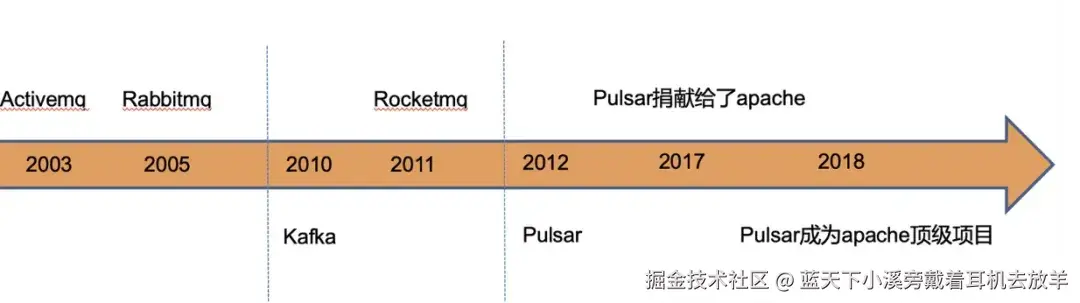

消息队列发展史

  • 阶段一：解耦合。代表产品：ActiveMq, rabbitMq
  • 阶段二：吞吐量与一致性。代表产品：kafka, RocketMq
    • kafka: 解决实时计算等大数量的问题
    • rocketMq: 更进一步解决了可靠性、一致性、顺序消息、事务消息 能力
  • 阶段三：平台化。代表产品 pulsar。此阶段云计算、k8s、容器化 等新兴技术兴起，开始规模性尝试基础能力平台化


对于不同的消息队列来说，特点和性能是存储结构的一种显现方式。

kafka

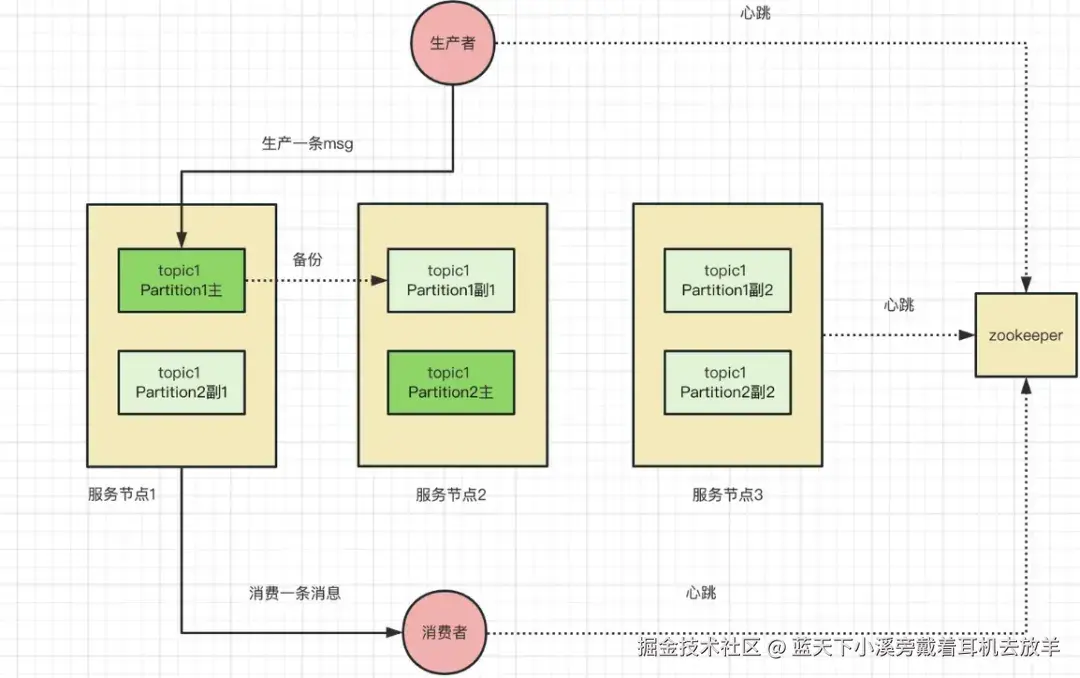

Kafka 底层存储的单位可以粗略认为是分区，分区的存储方式决定了不同的架构形式。如下图所示，1个生产者，1个消费者，2个分区，3个副本，3个服务节点。不同的分区，主节点和从节点都不太一样，因此可以认为 kafka 的服务节点没有主从之分。


消息队列的工作流程：

  1. 生产者、消费者 会先和 zookeeper 建连，并保持心跳
  2. 消息会被均匀投递到其中一个分区。信息写入主分区后，系统会有同步/异步的复制机制，避免单节点故障
  3. 消费者开始工作，拉取相应的信息，并返回ack。此时消费的 offset + 1

kafka 怎么支持的高吞吐量？

  • 零拷贝技术：引入零拷贝，直接将数据从内核空间发送到网络，避免数据的来回复制
  • 批量发送：生产者发送消息先暂存缓存区，等达到一定量级或达到指定时间再一次性发送
  • 分区和多副本：topic 划分为多个分区，每个分区在不同的 broker。同时，kafka 也支持消息的多副本，保证了系统的可靠性
  • 消费者维护偏移量：不需要消费者再和MQ进行消费进度的维护，减少了网络 IO

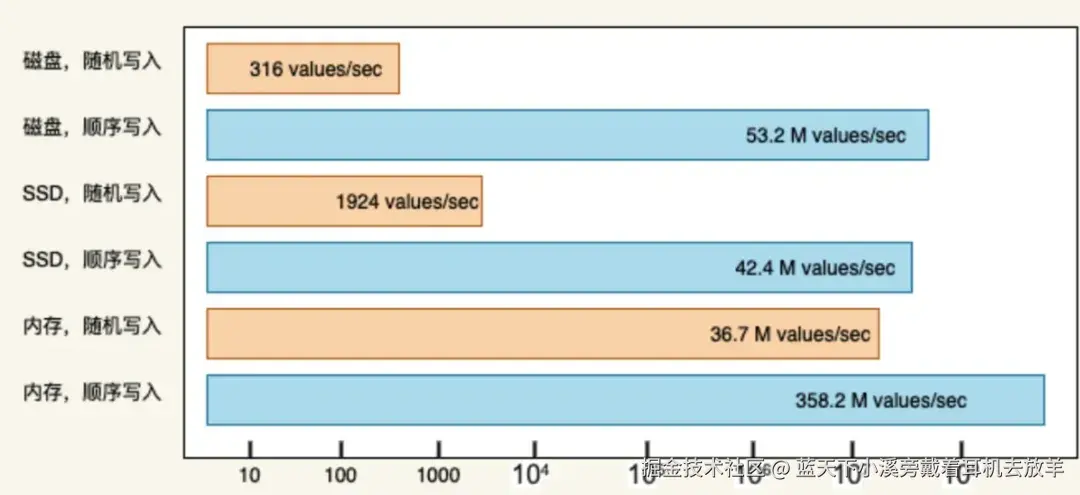

  • 磁盘顺序写

优点：顺序写盘

Kafka 底层按照磁盘顺序写盘。设计上一个分区对应一个文件系统，本质上是一个基于磁盘的消息队列。磁盘速度慢的主要原因在于「磁头」的移动，如果按照顺序读写，再加上页缓存，可以非常高效。底层设计上 每个分区对应了一组连续的物理空间，新消息追加到磁盘文件末尾，消费者按顺序拉数据进行消费。


问题：Topic 数量不能太大

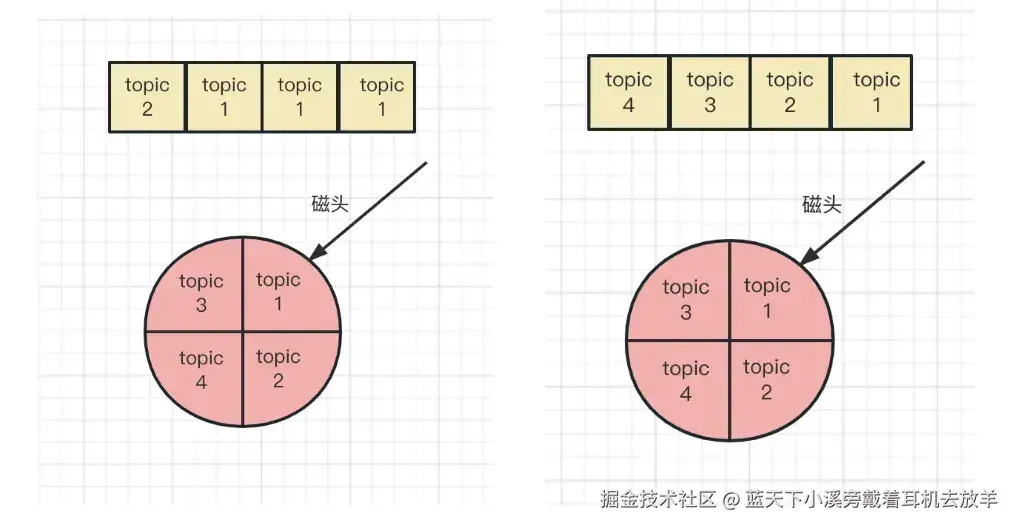

Kafka 快的主要原因是采用顺序写盘，但是随着业务的拓展，topic 的数量不断的增加，由于每个 topic 的分区都代表了一个文件系统，磁头需要不断在多个分区之间移动，kafka 的性能也会急剧下降。如下图所示，从左图到右图后，每次消息的写入都代表着磁头的跨区移动。


rocketMq

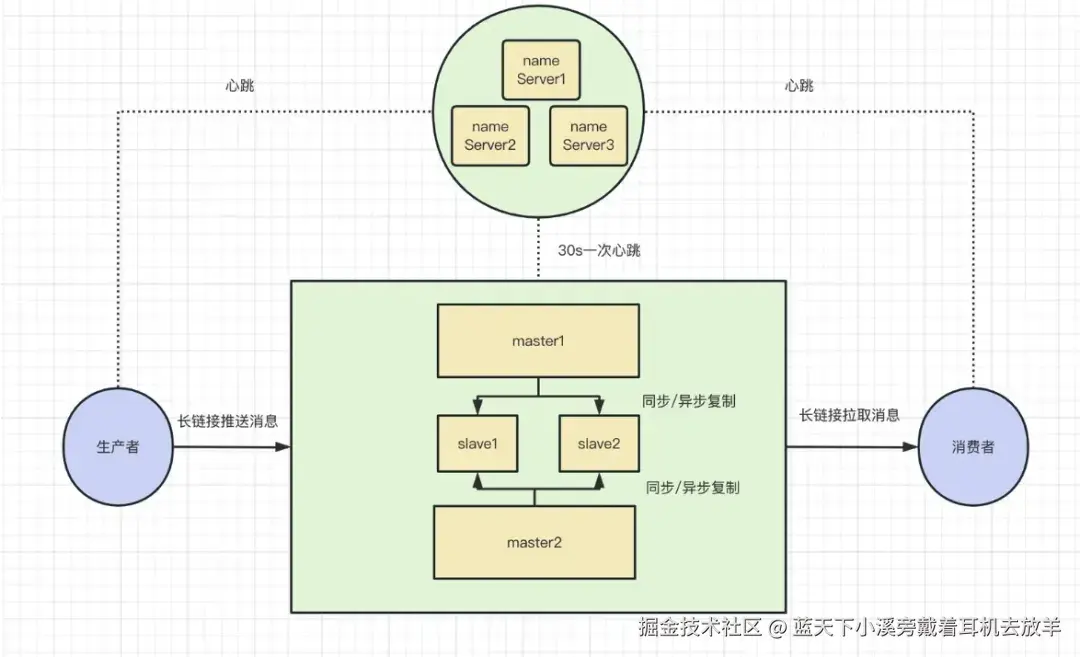

RocketMq 双主双从架构图如下图，主要的架构改变：

  • 元数据管理：去除了zk，维护了轻量级的独立服务集群 name server
  • 服务节点变为了多主多从


**RocketMq 在 kafka 基础上做了哪些优化？

  • 顺序消息
  • 延迟消息 和 定时消息
  • 事务消息
  • 消费者负载均衡：确保所有消费者公平获取消息
  • 多重重试机制

为什么去除 zk，转而使用 namesrv ?

ZK 内部使用 zab 进行信息同步和容灾。信息较多时性能下降比较明显。且 zk 变为了不能挂的存在。namesrv 主要解决大数据场景下的消息发现的可用性和吞吐量，特点如下：

  • 使用简单的 kv 结构保存信息
  • 支持集群模式，每个namesrv 相互独立，不进行任何通信，水平可拓展
  • 数据全部维护在内存，服务节点需要遍历所有的 namesrv 完成注册

怎么提升多Topic的写入性能 ?

kafka 设计中每个分区是一个单独的文件系统，不同分区存储在不同的节点，消息写入时只会写到对应 topic 的主节点之一，也因此可以做到良好的水平拓展

rocketMq 追求极致的消息写入，最好的方案就是所有消息写入都是顺序写入的。rocketMq 将所有 topic 的消息存储在一个文件中，所有消息发送时按照顺序写文件。不同 topic 对应着磁盘上非连续的区域 image.png

存储结构

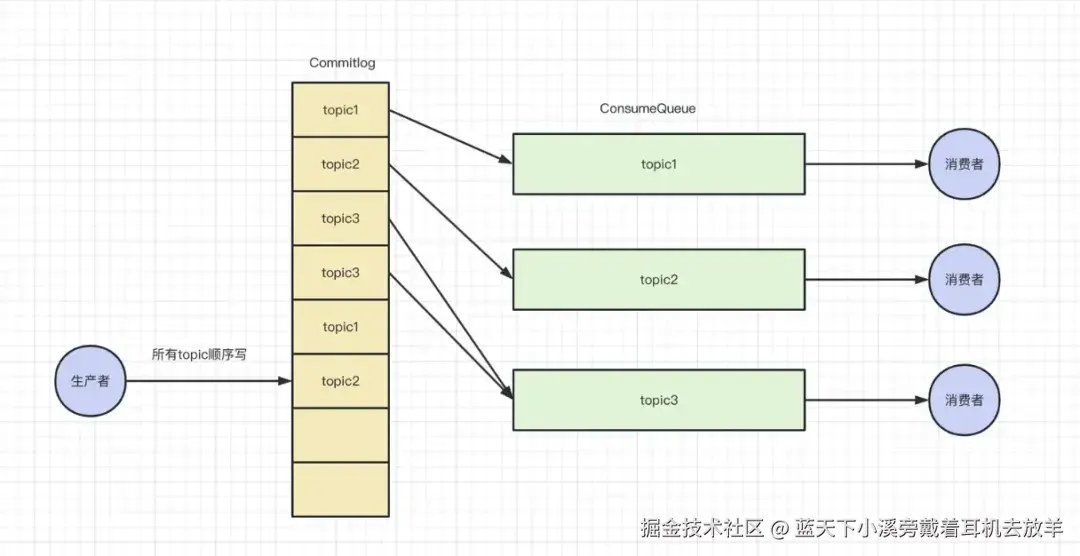

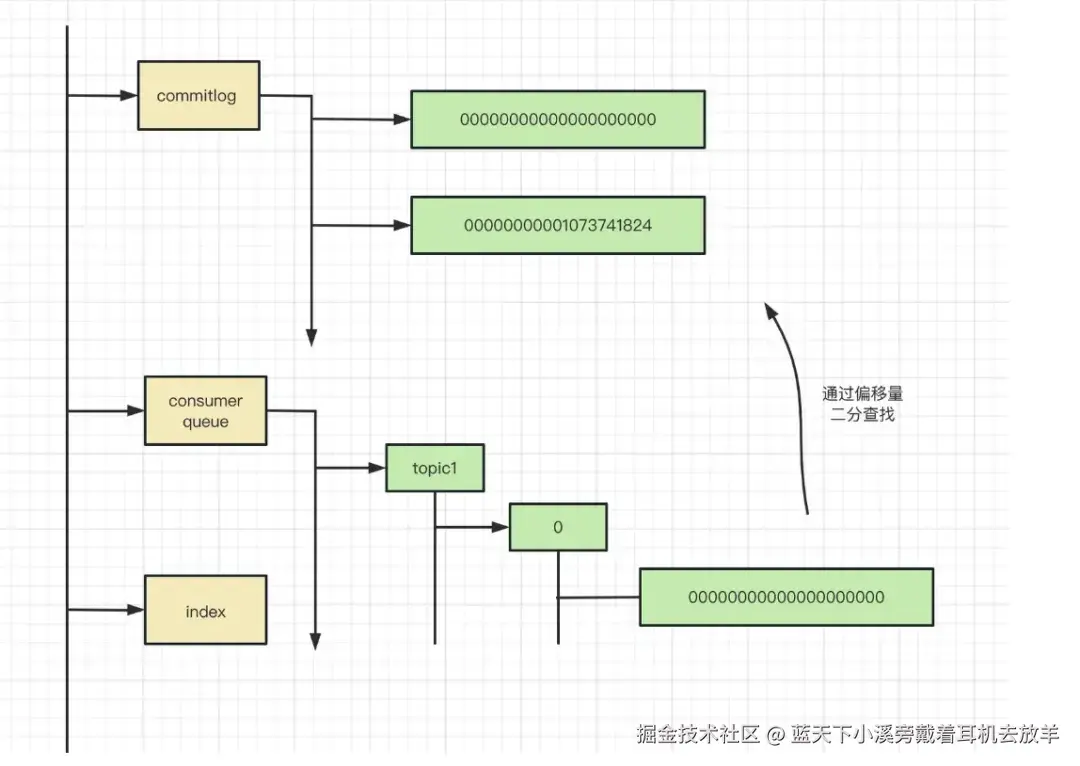

不同 Topic 对应磁盘的非连续区域势必会带来读取的性能问题，解决方案是把所有的 topic 信息顺序写入 commitlog，消费过程中使用 ConsumerQueue、indexFile 索引文件实现数据的高效率读取。

  • commitlog: 顺序写入日志文件，文件满了之后，继续写入下一个 log 文件。文件名代表了偏移量
  • consumeQueue: 只存储 topic 维度的 commitlog 偏移量，因此文件较小。查询待消费消息时会按照偏移量根据二分方式查找 commitlog的实际消息内容
  • indexFile: 另一种索引文件，可以通过 key 或时间区间来查询消息，底层本质上是一个 hash 索引，可以快速通过 key 找到对应 value


pulsar

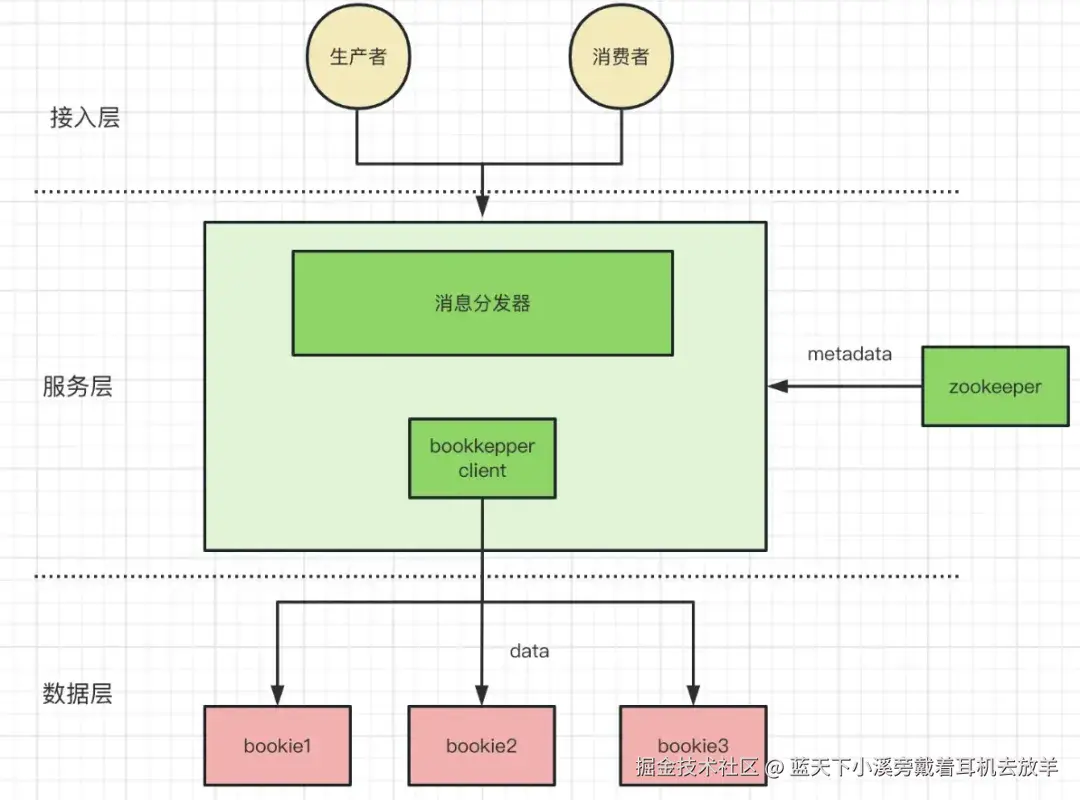

为了平台化，pulsar 最大的调整就是分层&分片。kafka/rocketMq 中服务节点既是计算节点，同时也是存储节点。节点一旦有状态不太容易实现平台化，比如容器化、数据迁移、数据扩/缩容。

  • 分层
    • broker: 服务层，无状态。用于发布和消费消息
    • bookie: 存储层，有状态。专注于存储
  • 分片: 使用更细粒度的分片(Segment)代替粗粒度的分区(Partition) image.png

broker 设计

Broker 中所有的数据都存储在 bookKeeper，所有的元信息都存储在 zookeeper。会带来以下方面的优势:

  • 容器化更容易
  • 扩容缩容 非常轻量
  • 单节点故障转移

bookie 设计

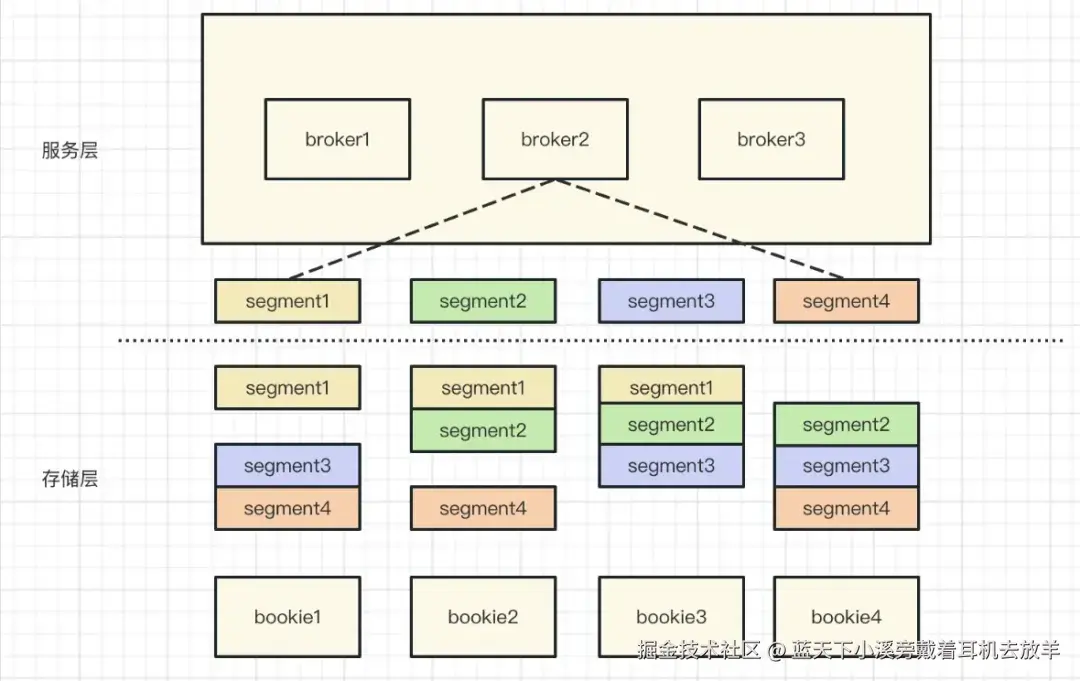

数据会并发写入多个存储节点。下图为一个 4 存储节点，3 副本架构。其中 broker 需要写入 segment 数据时，会经过路由算法找到需要写入的 bookie。底层的副本存储模式为「条带化」的写入方式，是遵循一定规律的，因此可以通过路由算法快速找到 segment 对应的真实存储位置，便于数据迁移和恢复。需要注意，这里的 segment 和 topic 并不是绑定关系，且多个存储节点中的 segment 都是一致的。

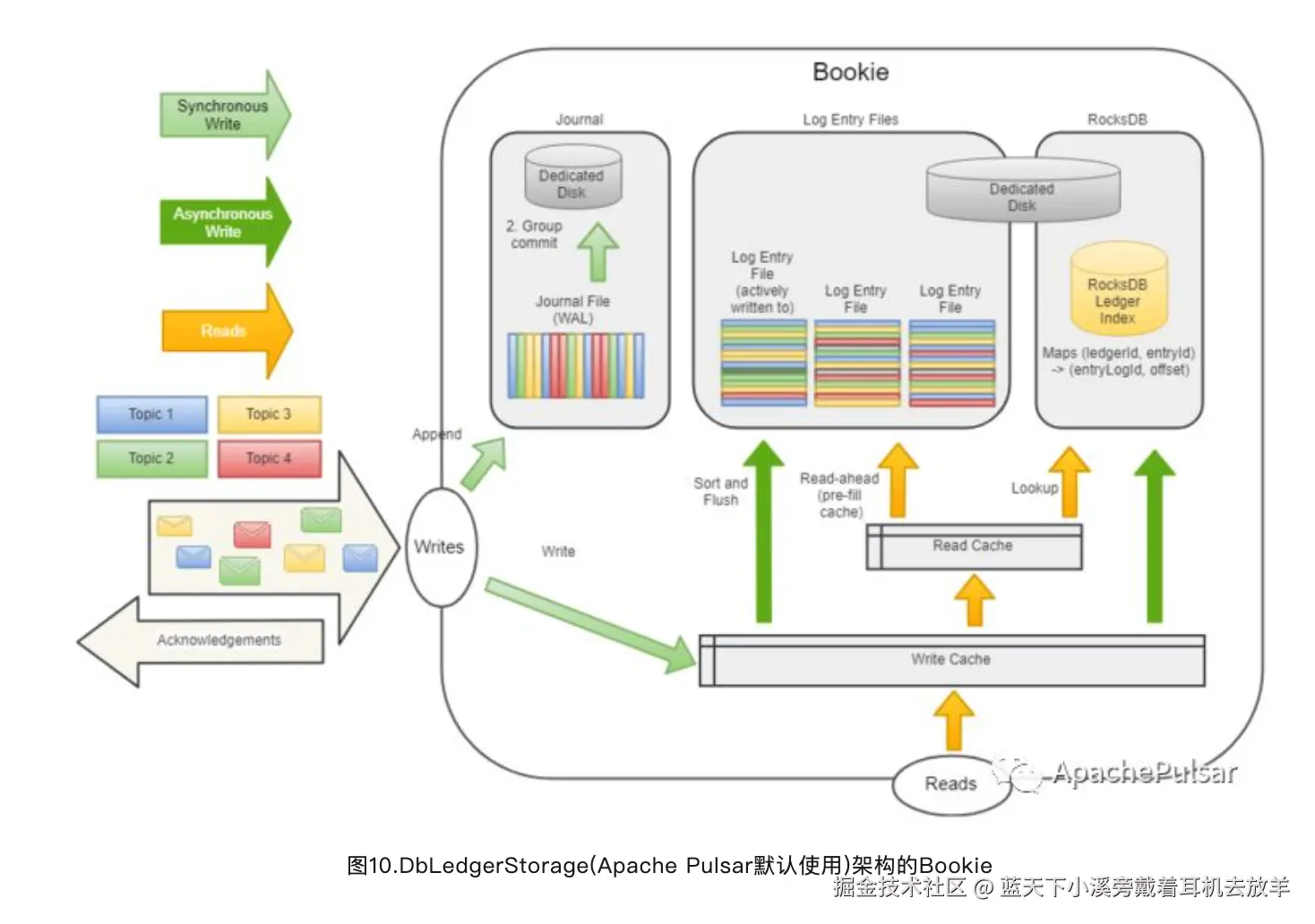

bookie 内部读写分离如下图所示，数据的读取流程如下：

  • 尝试从写缓存读取数据
  • 写缓存 miss, 从读缓存读取
  • 读缓存 miss, 根据映射关系找到消息对应的存储位置，从磁盘上读取数据
  • 把磁盘读取的数据回写到读缓存
  • 数据返回给 broker image.png

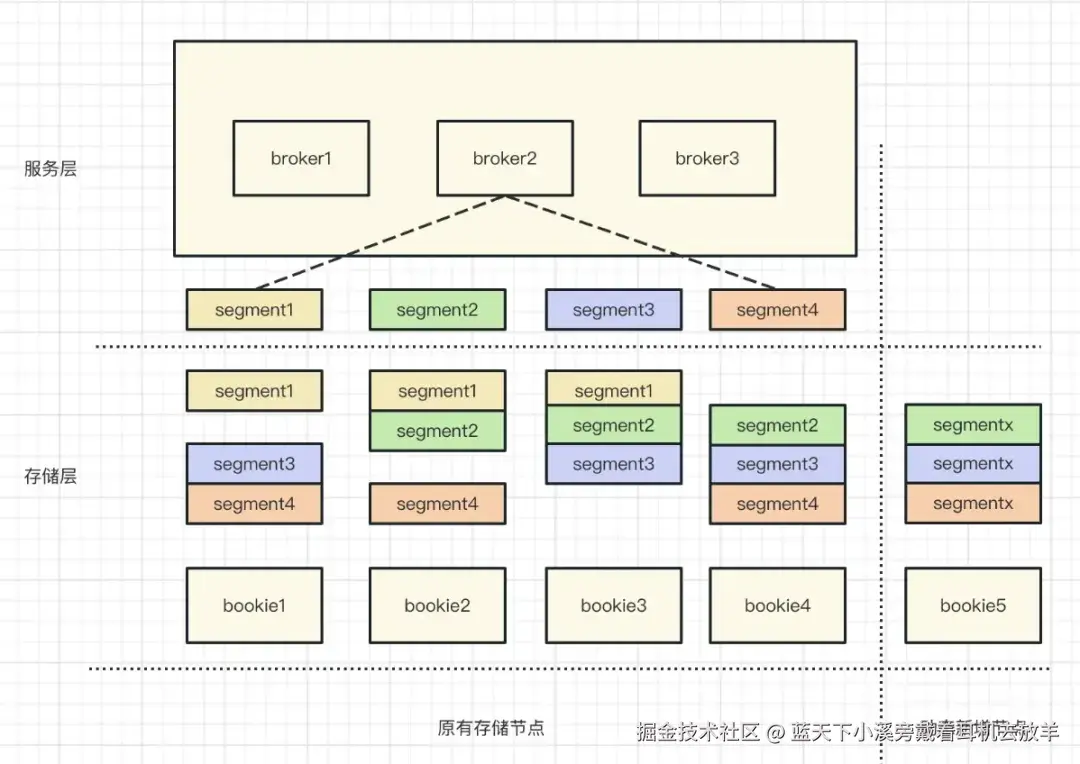

怎么支持扩容？

答：新增一个存储节点，路由算法负责优先写入资源充足的节点。 image.png 该方案与 kafka 相比是解除了分区和 topic 的绑定性(一个 topic 写入主节点在一个分区上)，可以实时调整资源的分配情况。

怎么支持容灾？

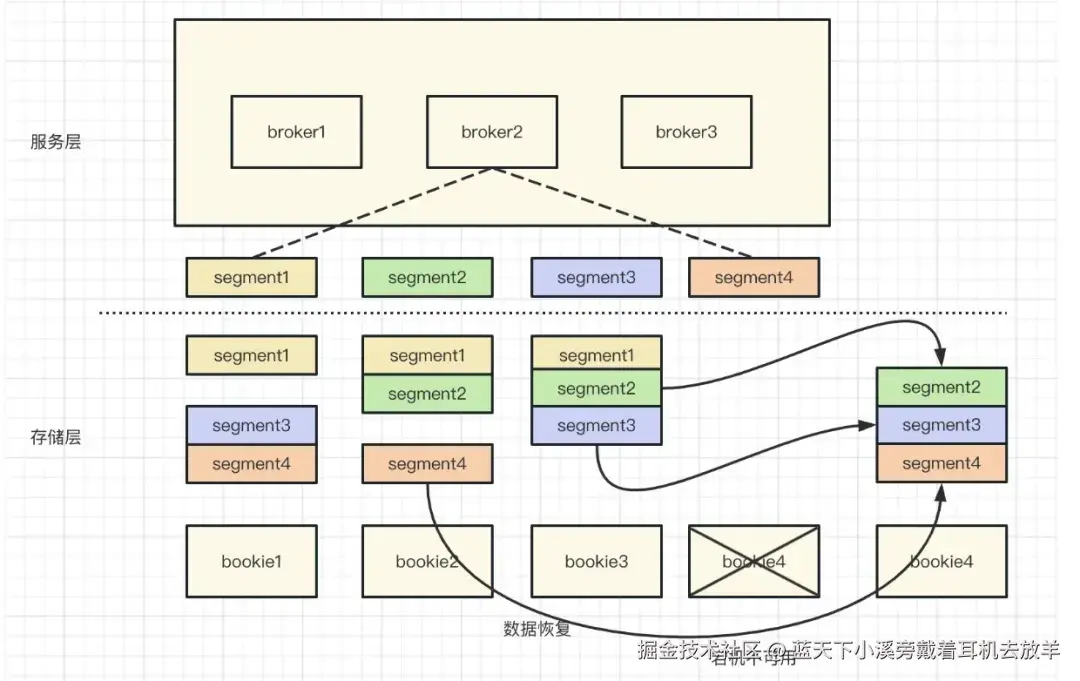

答：新增一个存储节点，依赖路由算法找到备份数据的存储地址，复制过来。(还是依赖中间的路由算法) image.png
