分布式事务基础理论

CAP定理和Base理论是解决分布式事务的具体方向

CAP定理

1998年、加州大学的计算机科学家Eric Brewer提出，分布式系统有三个指标

Consistency（一致性）
Avaliability（可用性）
Partition tolerance（分区容错性）

但是这三个指标是无法同时满足的，这个结论就叫做CAP定理。分布式系统一定会出现分区（P）问题，当分区必须出现时，一致性（C）和可用性（A）就无法同时满足。

BASE 理论

BASE 理论实际是对CAP的一种解决思路，其中包含三个思想：

Basically Available（基本可用）：分布式系统在出现故障时，允许损失部分性能，来保证核心可用
Soft State（软状态）：在一定时间内，允许出现中间状态，比如临时的不一致状态
Eventually Consistent（最终一致性）：虽无法保证强一致性，但是在软状态结束后，最终到达数据一致

分布式事务解决依据

分布式事务的最大的问题就是各个子事务的一致性，因此可以借鉴CAP定理和Base理论

AP：各个子事务分别执行和提交，允许一段时间内结果的不一致，但是必须采用弥补措施，实现数据的最终一致。
CP：各个子事务执行后相互等待，同时提交，同时回滚，达成强一致。但事务等待过程中，处于弱可用状态。

分布式事务模型：要解决分布式事务，各个子系统之间必须感知到彼此的事务状态，才能保证事务状态的一致，因此需要一个事务协调者来协调每一个事务的参与者（子系统事务）。

mysql有关事务常用命令

SELECT @@global.transaction_isolation;
SELECT @@session.transaction_isolation;
start transaction;
rollback/commit;

# `INFORMATION_SCHEMA` 数据库提供了关于正在运行的事务的信息：
SELECT * FROM information_schema.innodb_trx \G;

基本概念

2PC（Two Phase Commit）

2PC 一种分布式事务的管理协议，用于确保在分布式系统中所有参与者在事务提交时保持一致。

准备阶段（Prepare Phase）：资源的预留和锁定
提交阶段（Commit/Rollback Phase）：提交或者回滚

缺点：单点故障、资源占用，服务阻塞，如果协调者在第二阶段（提交阶段）之前宕机了，参与者无法确定事务的最终结果（提交还是回滚），并且可能会等待协调者的恢复或超时。这种阻塞可能导致资源的长期占用和系统的不可用。

XA（eXtended Architecture）

XA 是一种标准协议，基于 2PC 的机制进行事务管理，但在其标准中定义了具体的操作和接口。用于在分布式事务中实现两阶段提交。它是由 X/Open（现在是 Open Group）定义的分布式事务处理（DTP, Distributed Transaction Processing）标准。XA 规范描述了全局的TM与局部的RM之间的接口，几乎所有主流数据库都对XA规范提供了支持。

XA 的工作方式：
1. Start Transaction：事务开始。
2. Prepare：所有参与者准备提交，并报告其准备状态。
3. Commit/Rollback：根据协调者的指示，所有参与者要么提交事务，要么回滚事务。
优点：XA 是一个标准化协议，广泛被数据库和中间件系统支持，保证了不同系统之间的事务一致性。
缺点：和 2PC 一样，XA 也面临同样的缺点，如协调者故障恢复复杂性等。
MYSQL 的 XA Transaction：dev.mysql.com/doc/refman/…

TCC（Try-Confirm-Cancel）

TCC 是一种侵入式的分布式事务解决方案，以下三个操作都需要业务系统自行实现，对业务系统有着非常大的入侵性，设计相对复杂，但是 TCC 完全不依赖数据库，能够实现跨数据库、跨应用资源管理，对这些不同数据访问通过侵入式的编码方式实现一个原子操作，更好地解决了在各种复杂业务场景下的分布式事务问题。

Try：对业务资源的检查并预留；
Confirm：对业务处理进行提交，即 commit 操作，只要 Try 成功，那么该步骤一定成功；
Cancel：对业务处理进行取消，即回滚操作，该步骤会对 Try 预留的资源进行释放。

XA与TCC的对比：

XA是资源层面的分布式事务，强一致性，在两阶段提交的整个过程中，一直会持有资源的锁。
TCC是业务层面的分布式事务，最终一致性，不会一直持有资源的锁。

总结

XA、TCC 和 2PC 都用于管理分布式事务，但各有特点：

2PC 是一种分布式事务的管理协议
XA 在 2PC 的基础上标准化的一种实现，用于协调分布式事务的多个参与者，强调事务一致性和标准化。
TCC 是将事务分为 Try、Confirm 和 Cancel 三个阶段，提供了更高的灵活性和容错能力。总体来说，2PC 和 XA 更侧重于一致性和标准化，TCC 则注重灵活性和容错能力。

seata

2019 年 1 月，阿里巴巴集团正式开源了项目 Fescar (Fast & Easy Commit and Rollback)）。
2019 年 4 月，Fescar 改名为 Seata（Simple Extensible Autonomous Transaction Architecture）。
2023 年 10 月，Seata 捐赠给 Apache 基金会，Seata 正式进入 Apache 孵化器。

官网：seata.apache.org/
发展历史：seata.apache.org/zh-cn/docs/…

在 Seata 的架构中，一共有三个角色：seata.apache.org/zh-cn/docs/…

TC (Transaction Coordinator) - Seata Server
TM (Transaction Manager) - 事务发起者 (首次调用带有@GlobalTransaction注解的方法)
RM (Resource Manager) - 事务参与者 (微服务中对应的数据库)

AT 模式

Seata AT模式的核心是对业务无侵入，是一种改进后的两阶段提交

一阶段：注册分支事务、记录 undolog 日志、执行业务sql并提交，释放本地锁和连接资源。
二阶段：提交异步化，非常快速地完成。
- 事务操作成功，TC通知RM异步删除undolog

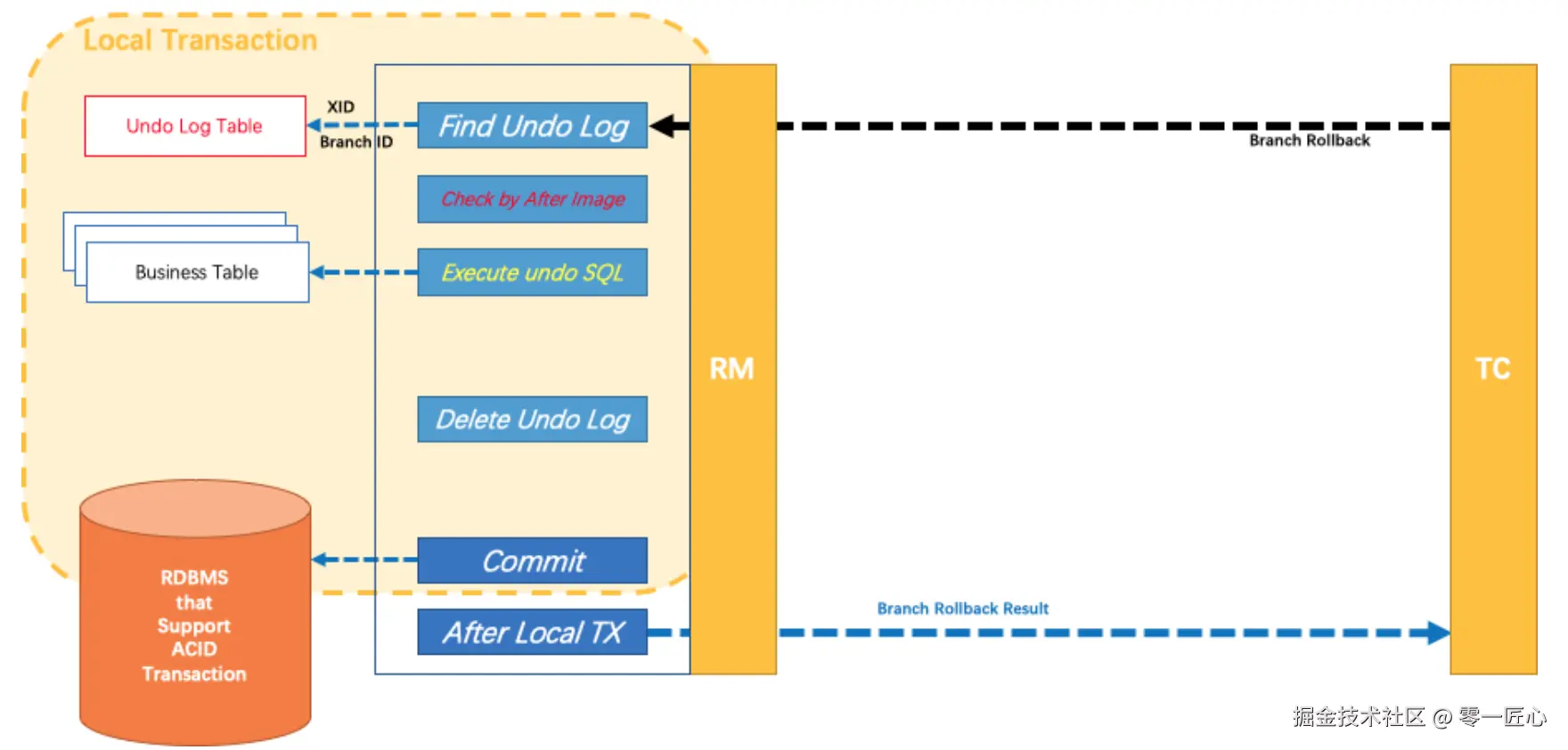

- 事务操作失败，TM向TC发送回滚请求，RM 收到协调器TC发来的回滚请求，通过 XID 和 Branch ID 找到相应的undolog日志记录，通过回滚记录生成反向的更新 SQL 并执行，以完成分支的回滚。

注意：在调用其他服务时，如果发生异常必须将异常抛出，否则TM无法感知是否异常

XA模式

seata.apache.org/zh-cn/docs/…

与Seata 支持的其它事务模式不同，XA 协议要求事务资源本身提供对规范和协议的支持，所以事务资源（如数据库）可以保障从任意视角对数据的访问有效隔离，满足全局数据一致性。

业务无侵入
数据库的支持广泛

缺点：XA prepare 后，分支事务进入阻塞阶段，收到 XA commit 或 XA rollback 前必须阻塞等待。事务资源长时间得不到释放，锁定周期长，而且在应用层上面无法干预，性能差。

Spring Cloud Alibaba整合Seata XA的对比AT模式配置：

微服务数据库不需要undo_log表，undo_log表仅用于AT模式
修改数据源代码模式为XA模式

seata:
    data-source-proxy-mode: XA

seata1.4.0服务端支持XA，但是客户端却不支持，客户端需要排除seata1.3.0的依赖包

implementation('com.alibaba.cloud:spring-cloud-starter-alibaba-seata') {
    exclude(group: 'io.seata', module:'seata-spring-boot-starter')
}
implementation 'io.seata:seata-spring-boot-starter:1.4.0'

TCC模式

SEATA的TCC是手工的AT模式，它允许你自定义两阶段的处理逻辑而不依赖AT模式的undo_log。

AT：

prepare：在本地事务中，一并提交业务数据更新和相应回滚日志记录。
commit：马上成功结束，自动异步批量清理回滚日志。
rollback：通过回滚日志，自动生成补偿操作，完成数据回滚。

TCC：prepare-commit-rollback 都是调用自定义的逻辑

空回滚、业务悬挂

幂等：TC 重复进行二阶段commit/rollback，导致资源重复提交或者重复释放。
空回滚：未执行try，而执行了cancel
- 当某个分支事务的try阶段阻塞时，可能导致全局事务超时而触发二阶段的cancel操作。
业务悬挂：执行了try，而无法继续执行cancel/commit
- 对于已经空回滚的业务，如果以后继续执行try，导致不能执行confirm或者cancel操作; 应该阻止执行空回滚后的try操作，避免悬挂。

TCC 模式中存在的三大问题幂等、悬挂和空回滚。在 Seata1.5.1中，增加了一张事务控制表 tcc_fence_log 来解决这些问题。@TwoPhaseBusinessAction 注解新增useTCCFence（默认false）属性指定是否开启这个机制。

Seata 的核心类

全局事务ID：TM 获取到全局事务ID后需要将全局事务ID传递到下游服务

SeataFeignClientAutoConfiguration：seata整合feign的配置
SeataHandlerInterceptor：从请求中获取全局事务ID
SeataFeignClient：传递全局事务ID

Spring整合Seata

SeataAutoConfiguration
GlobalTransactionScanner
SeataAutoDataSourceProxyCreator
GlobalTransactionalInterceptor
TransactionalTemplate
TransactionManager
DefaultTransactionManager
GlobalTransaction
DefaultGlobalTransaction
ResourceManager
DefaultRMHandler
RMClient

GlobalTransactionScanner

GlobalTransactionScanner extends AbstractAutoProxyCreator implements SmartInstantiationAwareBeanPostProcessor ，会在spring容器启动初始化bean的时候，对bean进行代理操作。wrapIfNecessary 目标方法织入 GlobalTransactionalInterceptor
initClient() 初始化了以下两个远程调用客户端，用于发起请求和监听结果
- TmNettyRemotingClient：事务管理器客户端
- RmNettyRemotingClient：资源管理器客户端
```
private void initClient() {
 //init TM
 TMClient.init(applicationId, txServiceGroup);

 //init RM
 RMClient.init(applicationId, txServiceGroup);
 }
```

RMClient

RM客户端实例化工具类，用于创建 RM 客户端， GlobalTransactionScanner.initClient() 方法，在bean对象创建时进行初始化，与之相同的还有一个 TMClient 逻辑都一样

public class RMClient {
    public static void init(String applicationId, String transactionServiceGroup) {
        //通过单例模式创建一个Netty的 RM客户端端
        RmNettyRemotingClient rmNettyRemotingClient = RmNettyRemotingClient.getInstance(applicationId, transactionServiceGroup);
        //设置默认的资源管理器
        rmNettyRemotingClient.setResourceManager(DefaultResourceManager.get());
        /**

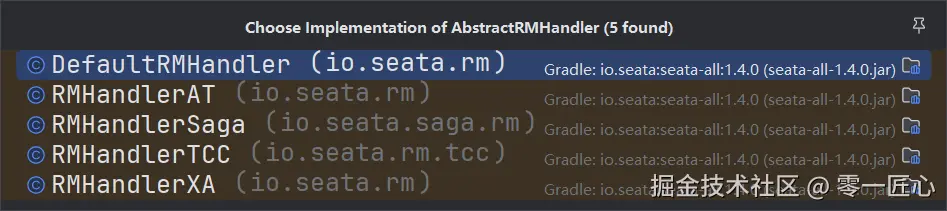

         * 设置事务方法的处理器，默认 DefaultRMHandler，其中根据类型选择对于模式的处理器
         * RMHandlerAT
         * RMHandlerSaga
         * RMHandlerTCC
         * RMHandlerXA
         */
        rmNettyRemotingClient.setTransactionMessageHandler(DefaultRMHandler.get());
        //初始化时注册对于方法类型的处理器
        rmNettyRemotingClient.init();
    }
}

RemotingClient

远程调用客户端，用于 Client 与 Server 的通信，目前客户端的实现就以下两个：

TM用于一阶段的通信
RM用于二阶段接收TC对事务的处理
RmNettyRemotingClient：资源管理器客户端，管理分支事务处理的资源，驱动分支事务提交或回滚，与TC进行通信以注册分支事务和报告分支事务的状态
TmNettyRemotingClient：事务管理器，定义全局事务的范围，开始全局事务、提交或回滚全局事务
RmNettyRemotingClient#registerProcessor RM 注册消息类型的处理器
TmNettyRemotingClient#registerProcessor TM 注册消息类型的处理器

TransactionManager

TransactionManager：全局事务管理器，持有 TmNettyRemotingClient TMClient 对象，调用 TC 开启、提交、回滚全局事务等，
DefaultTransactionManager：TransactionManager 默认实现类
TransactionManagerHolder：TransactionManager（默认DefaultTransactionManager）的持有者，可通过 EnhancedServiceLoader的spi机制自定义TransactionManager。

ResourceManager

ResourceManager：资源管理器，分支事务的注册、提交、回滚等操作
DefaultResourceManager：根据 BranchType 适配 ResourceManager，具体实现委派给对应的 ResourceManager
TCCResourceManager：Tcc资源管理器
DataSourceManager：AT资源管理器

Resource

Resource that can be managed by Resource Manager and involved into global transaction. 被 ResourceManager 管理并且参与到全局事务中，每个Resource都属于一种branchType，branch叫做分支事务，属于全局事务当中的一个节点

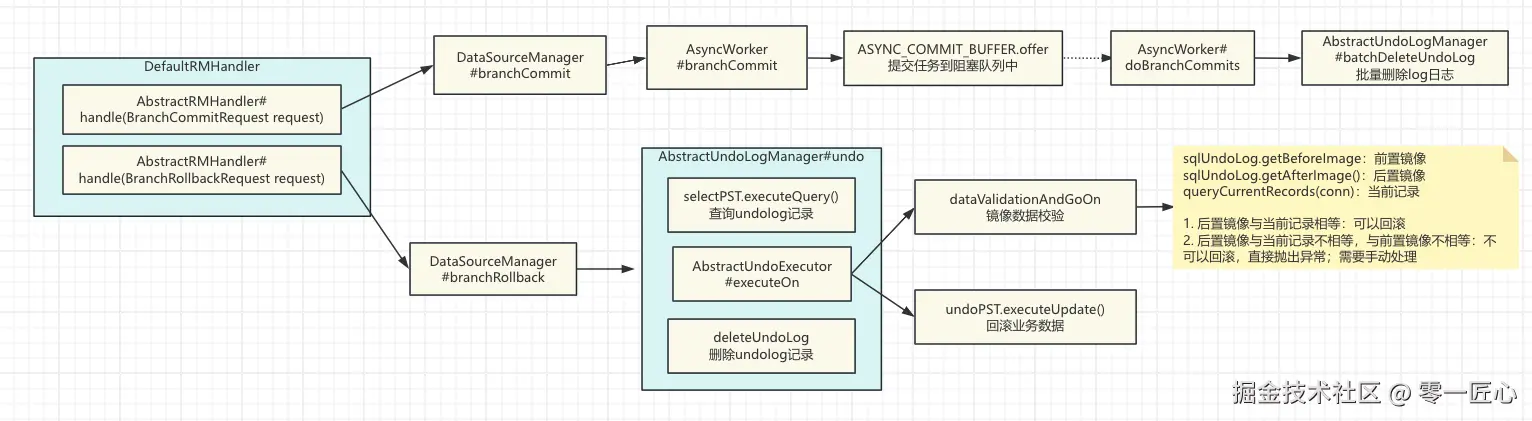

DefaultRMHandler

DefaultRMHandler 资源管理器事件处理器，处理第二阶段的事件；可根据 BranchType 获取到不同的事件处理器

@Override
public BranchCommitResponse handle(BranchCommitRequest request) {
    return getRMHandler(request.getBranchType()).handle(request);
}


@Override
public BranchRollbackResponse handle(BranchRollbackRequest request) {
    return getRMHandler(request.getBranchType()).handle(request);
}

DefaultRMHandler 实现了 RMInboundHandler 用来接收 TC 发送的事务提交或者回滚请求

public interface RMInboundHandler {
；
    /**
     * Handle branch commit response.
     *
     * @param request the request
     * @return the branch commit response
     */
    BranchCommitResponse handle(BranchCommitRequest request);

    /**
     * Handle branch rollback response.
     *
     * @param request the request
     * @return the branch rollback response
     */
    BranchRollbackResponse handle(BranchRollbackRequest request);

    /**
     * Handle delete undo log .
     *
     * @param request the request
     */
    void handle(UndoLogDeleteRequest request);
}

GlobalTransaction

GlobalTransaction：全局事务接口，定义了开启，提交，回滚，获取状态等方法。
DefaultGlobalTransaction：GlobalTransaction 的默认实现
- 持有 TransactionManager 对象，默认开启事务超时时间为60秒，默认名称为default。
- GlobalTransactionRole（多重嵌套）角色为 Launcher 才可以开启、提交、回滚事务
GlobalTransactionContext：新建 GlobalTransaction，获取当前线程 GlobalTransaction 等方法。

public interface GlobalTransaction {

    /**
     * 开启全局事务
     */
    void begin() throws TransactionException;
    void begin(int timeout) throws TransactionException;
    void begin(int timeout, String name) throws TransactionException;

    /**
     * 提交事务
     */
    void commit() throws TransactionException;

    /**
     * 回滚全局事务
     */
    void rollback() throws TransactionException;

    /**
     * 暂停全局事务
     */
    SuspendedResourcesHolder suspend() throws TransactionException;

    /**
     * 回复一个全局事务
     */
    void resume(SuspendedResourcesHolder suspendedResourcesHolder) throws TransactionException;

    /**
     * 查询当前事务的状态
     */
    GlobalStatus getStatus() throws TransactionException;

    /**
     * 获取XID
     */
    String getXid();

    /**
     * 上报全局事务的状态信息
     */
    void globalReport(GlobalStatus globalStatus) throws TransactionException;

    /**
     * 获取本地事务状态
     */
    GlobalStatus getLocalStatus();

    /**
     * 获取当前全局事务的角色，是事务参与者还是事务发起者
     */
    GlobalTransactionRole getGlobalTransactionRole();

}

GlobalTransactionalInterceptor

拦截 @GlobalTransactional 或 GlobalLock 注解的方法
GlobalTransactionalInterceptor#invoke
- GlobalTransactionalInterceptor#handleGlobalTransaction
  - TransactionalTemplate#execute

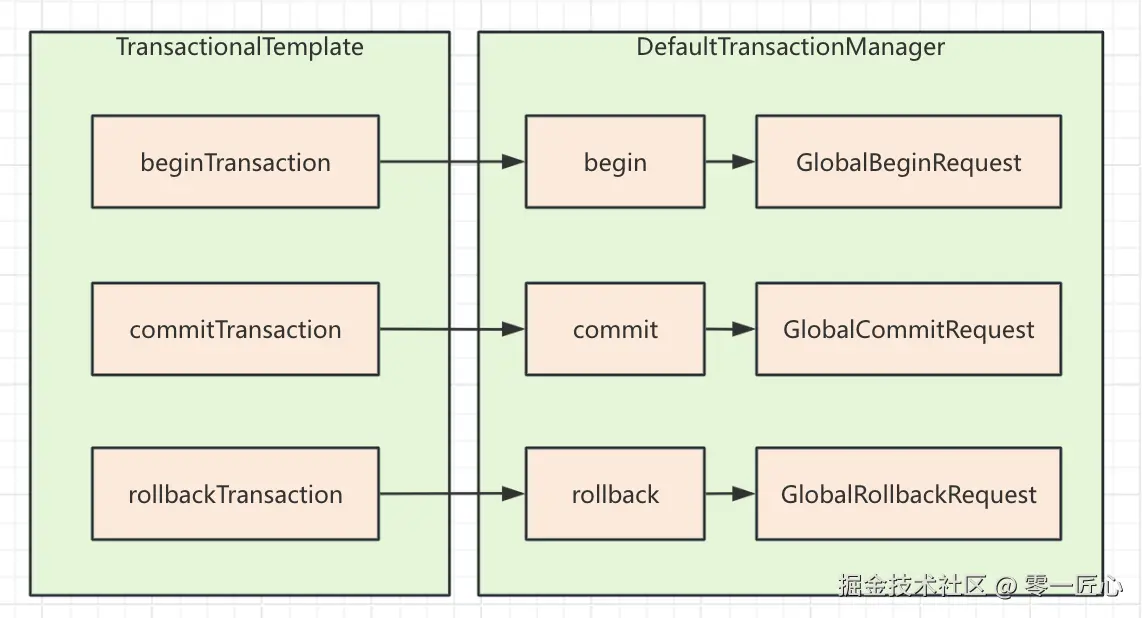

TransactionalTemplate

事务操作模板类

TransactionalTemplate#execute 提供了一个开启事务，执行业务，成功提交和失败回滚的模板方法

public Object execute(TransactionalExecutor business) throws Throwable {
 try {
    //开启一个事务，发送事务的请求到 TC（事务协调者，也就是Server端）
    beginTransaction(txInfo, tx);

    Object rs;
    try {
        // 执行方法，在方法执行时，通过获取到数据源的代理类 DataSourceProxy，执行后续的sql解析创建前后镜像的逻辑
        rs = business.execute();
    } catch (Throwable ex) {
        //抛出异常之后需要进行操作
        completeTransactionAfterThrowing(txInfo, tx, ex);
        throw ex;
    }

    //没有异常就提交事务
    commitTransaction(tx);

    return rs;
} finally {
        //最后清除全局锁的配置信息
        resumeGlobalLockConfig(previousConfig);
        //触发完成之后的钩子函数
        triggerAfterCompletion();
        //清除钩子函数
        cleanUp();
    }
}

全局事务——开启：TransactionalTemplate#beginTransaction

private void beginTransaction(TransactionInfo txInfo, GlobalTransaction tx) throws TransactionalExecutor.ExecutionException {
    try {
        //触发开启事务之前的钩子函数
        triggerBeforeBegin();
        //开启事务，通过 TM 申请一个全局XID
        tx.begin(txInfo.getTimeOut(), txInfo.getName());
        //事务开启之后的钩子函数
        triggerAfterBegin();
    } catch (TransactionException txe) {
        //抛出一个 开始事务失败的异常信息，方便外层获取到了之后进行对应的操作
        throw new TransactionalExecutor.ExecutionException(tx, txe, TransactionalExecutor.Code.BeginFailure);

    }
}

DefaultGlobalTransaction#begin

public void begin(int timeout, String name) throws TransactionException {
        // 角色不为事务发起者的话， XID必然不为空 并且 无需开启全局事务
        if (role != GlobalTransactionRole.Launcher) {
            assertXIDNotNull();
            if (LOGGER.isDebugEnabled()) {
                LOGGER.debug("Ignore Begin(): just involved in global transaction [{}]", xid);
            }
            return;
        }
        //角色为事务的发起者，XID必然为空
        assertXIDNull();
        String currentXid = RootContext.getXID();
        if (currentXid != null) {
            throw new IllegalStateException("Global transaction already exists," +
                " can't begin a new global transaction, currentXid = " + currentXid);
        }
        //通过TM 发起rpc请求获取到全局的XID
        xid = transactionManager.begin(null, null, name, timeout);
        //事务状态为开启
        status = GlobalStatus.Begin;
        // 绑定XID
        RootContext.bind(xid);
        if (LOGGER.isInfoEnabled()) {
            LOGGER.info("Begin new global transaction [{}]", xid);
        }
    }

DefaultTransactionManager#begin

通过 TmNettyRemotingClient 向TC 发起 GlobalBeginRequest 请求

@Override
public String begin(String applicationId, String transactionServiceGroup, String name, int timeout)
    throws TransactionException {
    GlobalBeginRequest request = new GlobalBeginRequest();
    request.setTransactionName(name);
    request.setTimeout(timeout);
    GlobalBeginResponse response = (GlobalBeginResponse) syncCall(request);
    if (response.getResultCode() == ResultCode.Failed) {
        throw new TmTransactionException(TransactionExceptionCode.BeginFailed, response.getMsg());
    }
    return response.getXid();
}

private AbstractTransactionResponse syncCall(AbstractTransactionRequest request) throws TransactionException {
    try {
        return (AbstractTransactionResponse) TmNettyRemotingClient.getInstance().sendSyncRequest(request);
    } catch (TimeoutException toe) {
        throw new TmTransactionException(TransactionExceptionCode.IO, "RPC timeout", toe);
    }
}

AT Mode

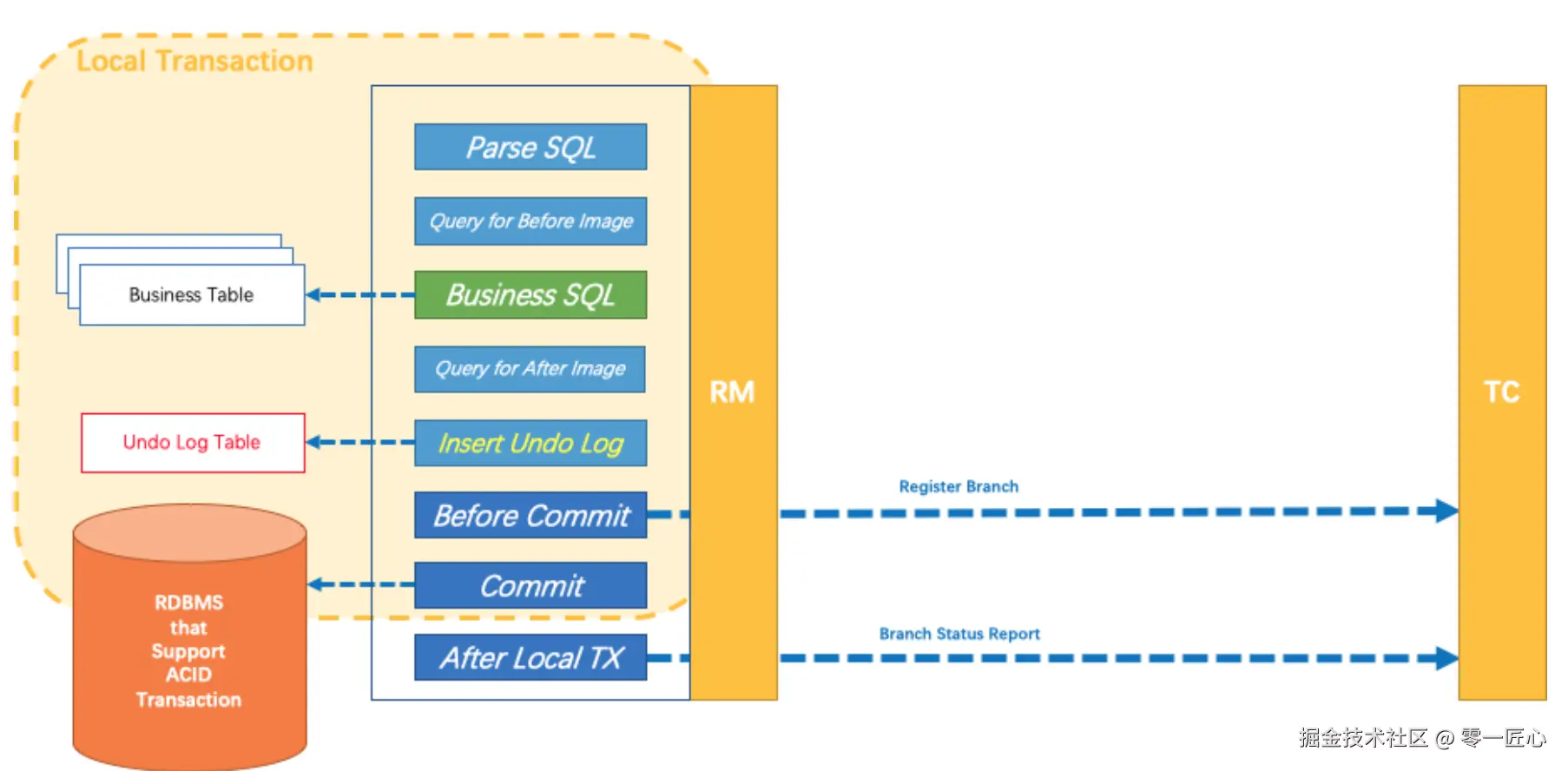

一阶段

如何保证任何提交的业务数据的更新一定有相应的回滚日志存在？
- 利用本地事务的 ACID 特性，将业务数据的更新和回滚日志的写入一起提交。
如何保证提交时的数据写隔离？
- 本地事务在提交之前, 需要通过 RM 向 TC 注册本地分支，这个注册过程中会根据刚才执行的 SQL 拿到所有涉及到的数据主键，以 resourceId + tableName + rowPK 作为锁的 key，向 TC 申请所有涉及数据的写锁，当获得所有相关数据的写锁后，再执行本地事务的 Commit 过程。如果有任何一行数据的写锁没有拿到的话，TC 会以 fastfail 的方式回复该 RM，RM 会以重试 + 超时机制重复该过程，直到超时。
业务sql避免使用seata受限的sql，seata.apache.org/zh-cn/docs/…

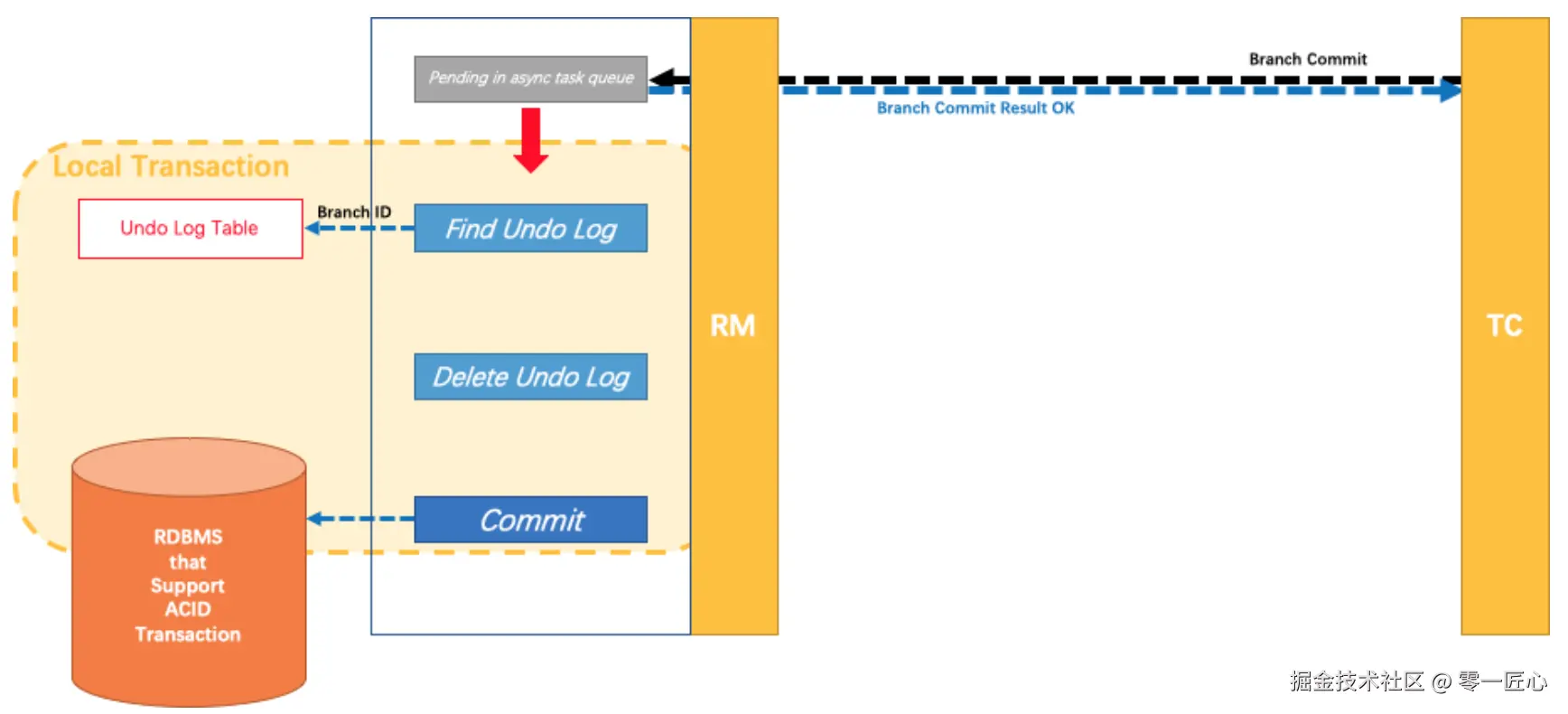

二阶段——提交

如果 TM 决议是全局提交，此时分支事务实际上已经完成提交，TC 立刻释放该全局事务的所有锁，然后异步调用 RM 清理回滚日志，Phase2 可以非常快速地完成。

二阶段——回滚

如果决议是全局回滚，RM 收到协调器发来的回滚请求，通过 XID 和 Branch ID 找到相应的回滚日志记录，通过回滚记录生成反向的更新 SQL 并执行，以完成分支的回滚。当分支回滚顺利结束时，通知 TC 回滚完成，这时候 TC 才释放该分支事务相关的所有锁。

这里有一个需要注意的点，RM 在进行回滚时，会先跟 afterImage 进行比较：

如果一致：则执行逆向 SQL
- 没必要执行回滚 SQL 了，数据已经恢复了
如果不一致：再跟 beforeImage 进行比较
- 出现了脏数据，这时候就抛出异常，需要人工处理

核心类

DataSourceProxy
ConnectionProxy
PreparedStatementProxy
ExecuteTemplate

处理流程：DataSourceProxy获取连接ConnectionProxy，ConnectionProxy获取预编译PreparedStatementProxy，PreparedStatementProxy获取SQL执行器ExecuteTemplate。

DataSourceProxy

SeataAutoDataSourceProxyCreator 代理DataSource 数据源，代理对象为 SeataDataSourceProxy 类型，根据代理模式创建不同的实现类：
- DataSourceProxy：AT模式
- DataSourceProxyXA：XA模式
实现了 Resource，BranchType为AT，可作为 ResourceManager 资源管理对象，会将 registerResource 这件事委托给 ResourceManager；
DataSourceProxy 作为数据源代理类，extends AbstractDataSourceProxy，间接的实现了DataSource接口
DataSourceProxy构造过程中会调用init初始化方法，进行Resource的注册

private void init(DataSource dataSource, String resourceGroupId) {
    this.resourceGroupId = resourceGroupId;
    try (Connection connection = dataSource.getConnection()) {
        // 获取url dataType username
        jdbcUrl = connection.getMetaData().getURL();
        dbType = JdbcUtils.getDbType(jdbcUrl);
        if (JdbcConstants.ORACLE.equals(dbType)) {
            userName = connection.getMetaData().getUserName();
        }
    } catch (SQLException e) {
        throw new IllegalStateException("can not init dataSource", e);
    }
    // 获取资源管理器 DataSourceManager，并将资源发送给TC server
    DefaultResourceManager.get().registerResource(this);
}

DataSourceProxy#getConnection获取到的就是代理类，ConnectionProxy#commit判断有没有全局事务，有全局事务注册分支事务。

public ConnectionProxy getConnection() throws SQLException {
    Connection targetConnection = targetDataSource.getConnection();
    return new ConnectionProxy(this, targetConnection);
}

public abstract class AbstractConnectionProxy implements Connection {
    /**
     * 数据源代理对象
     */
    protected DataSourceProxy dataSourceProxy;
    /**
     * 原始Connection对象
     */
    protected Connection targetConnection;
}

全局事务提交：提交事务时，会先向 TC 注册一个全局锁，表名+行记录构成的锁；Seata 中对于写隔离的实现就是采用全局锁实现，写的过程：

一阶段本地事务提交前，申请全局锁，拿不到全局锁不能提交
超出了限制将放弃拿锁，回滚本地事务，释放本地锁

ConnectionProxy#processGlobalTransactionCommit：在事务提交时注册分支事务


public void commit() throws SQLException {
    try {
        //采用重试机制，反复的获取锁
        LOCK_RETRY_POLICY.execute(() -> {
            // 执行提交任务
            doCommit();
            return null;
        });
    } catch (SQLException e) {
        //判断是否是自动提交 并且并没有被改变过
        if (targetConnection != null && !getAutoCommit() && !getContext().isAutoCommitChanged()) {
            rollback();
        }
        throw e;
    } catch (Exception e) {
        throw new SQLException(e);
    }
}


private void processGlobalTransactionCommit() throws SQLException {
    try {
        //向 TC 设置一个由 表名:id 组成的全局锁，返回一个 branchId
        register();
    } catch (TransactionException e) {
        //如果锁已经存在，那么构建一个锁冲突的异常 LockConflictException
        recognizeLockKeyConflictException(e, context.buildLockKeys());
    }
    try {
        //刷新undolog日志，提交事务
        UndoLogManagerFactory.getUndoLogManager(this.getDbType()).flushUndoLogs(this);
        targetConnection.commit();
    } catch (Throwable ex) {
        LOGGER.error("process connectionProxy commit error: {}", ex.getMessage(), ex);
        //上报异常事务状态
        report(false);
        throw new SQLException(ex);
    }
    if (IS_REPORT_SUCCESS_ENABLE) {
        report(true);
    }
    context.reset();
}

StatementProxy

StatementProxy：ConnectionProxy 创建 StatementProxy

public abstract class AbstractStatementProxy<T extends Statement> implements Statement {
     /**
      * ConnectionProxy对象
      */
     protected AbstractConnectionProxy connectionProxy;
     /**
      * 原始Statement对象
      */
     protected T targetStatement;
     /**
      * 原始的待执行sql
      */
     protected String targetSQL;

     public AbstractStatementProxy(AbstractConnectionProxy connectionProxy, T targetStatement, String targetSQL) throws SQLException {
         this.connectionProxy = connectionProxy;
         this.targetStatement = targetStatement;
         this.targetSQL = targetSQL;
     }
 }

核心方法 Statement#execute 将被 StatementProxy#execute 代理

@Override
public boolean execute(String sql, int autoGeneratedKeys) throws SQLException {
    this.targetSQL = sql;
    return ExecuteTemplate.execute(this, (statement, args) -> statement.execute((String) args[0],(int)args[1]), sql,autoGeneratedKeys);
}

ExecuteTemplate

ExecuteTemplate 提供了具体执行statement的execute的模板方法，最终会调用AbstractDMLBaseExecutor#doExecute 方法。

  public T doExecute(Object... args) throws Throwable {
      AbstractConnectionProxy connectionProxy = this.statementProxy.getConnectionProxy();
      return connectionProxy.getAutoCommit() ? this.executeAutoCommitTrue(args) : this.executeAutoCommitFalse(args);
  }

  protected T executeAutoCommitFalse(Object[] args) throws Exception {
      if (!"mysql".equalsIgnoreCase(this.getDbType()) && this.isMultiPk()) {
          throw new NotSupportYetException("multi pk only support mysql!");
      } else {
          TableRecords beforeImage = this.beforeImage();
          T result = this.statementCallback.execute(this.statementProxy.getTargetStatement(), args);
          TableRecords afterImage = this.afterImage(beforeImage);
          this.prepareUndoLog(beforeImage, afterImage);
          return result;
      }
  }

ExecuteTemplate#prepareUndoLog将前置镜像和后置镜像生成一份SQLUndoLog，最终存放到undo_log表中，主要用于事务rollback回滚数据

protected void prepareUndoLog(TableRecords beforeImage, TableRecords afterImage) throws SQLException {
    if (beforeImage.getRows().isEmpty() && afterImage.getRows().isEmpty()) {
        return;
    }

    ConnectionProxy connectionProxy = statementProxy.getConnectionProxy();

    TableRecords lockKeyRecords = sqlRecognizer.getSQLType() == SQLType.DELETE ? beforeImage : afterImage;
    String lockKeys = buildLockKey(lockKeyRecords);
    connectionProxy.appendLockKey(lockKeys);

    SQLUndoLog sqlUndoLog = buildUndoItem(beforeImage, afterImage);
    connectionProxy.appendUndoLog(sqlUndoLog);
}

UndoLogManager

undolog 日志管理器

AsyncWorker

为了提高效率，将事务的提交委派给 AsyncWorker 进行提交的；在异步任务中,删除生成的操作日志。

SQLRecognizer

SQLRecognizer识别sql类型，获取表名，表别名以及原生sql

UndoExecutorFactory

UndoExecutorFactory根据sqlType生成对应的AbstractUndoExecutor。UndoExecutor为生成执行undoSql的核心。如果全局事务回滚，它会根据beforeImage和afterImage以及sql类型生成对应的反向sql执行回滚数据，并添加脏数据校验机制，使回滚数据更加可靠。

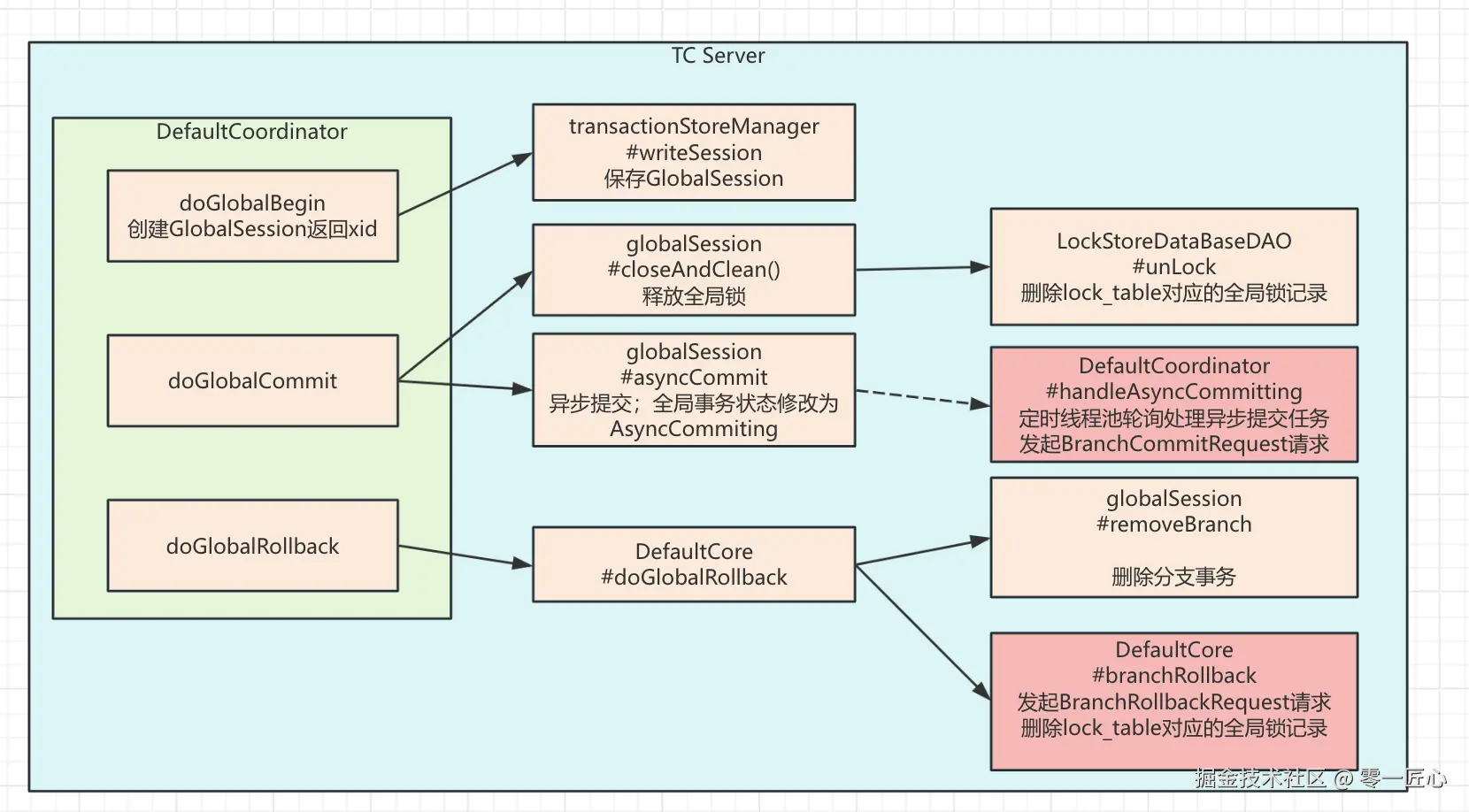

TC Server Process

DefaultCoordinator

DefaultCoordinator

DefaultCoordinator：全局事务默认的事务协调器（TC）。
- 继承AbstractTCInboundHandler，为TC接收RM和TM的request请求数据，是进行相应处理的处理器。
- 实现TransactionMessageHandler，处理收到的RPC信息。实现ResourceManagerInbound接口，发送至RM的branchCommit，branchRollback请求。

Core

Core：事务协调器TC的核心处理器

实现 ResourceManagerOutbound，处理来自RM的rpc请求 branchRegister，branchReport，lockQuery。
实现 TransactionManager，处理来自TM的rpc网络请求 begin，commit，rollback，getStatus

GlobalSession

GlobalSession 实现了SessionLifecycle生命周期接口，提供 begin，changeStatus，changeBranchStatus，addBranch，removeBranch等操作
TransactionManager#begin 发送 GlobalBeginRequest至 TC server，TC创建GlobalSession，并返回xid

BranchSession

BranchSession为分支session，管理分支数据，受globalSession统一调度管理，它的lock和unlock方法由lockManger实现。

LockManager

LockManager：DefaultLockManager是LockManager的默认实现，它获取branchSession的lockKey，转换List<RowLock>·，委派Locker进行处理。
Locker：Locker接口提供根据行数据获取锁，释放锁，是否锁住和清除所有锁的方法。

Tcc mode

TccActionInterceptor

@Override
public Object invoke(final MethodInvocation invocation) throws Throwable {
    if (!RootContext.inGlobalTransaction() || disable || RootContext.inSagaBranch()) {
        //not in transaction
        return invocation.proceed();
    }
    Method method = getActionInterfaceMethod(invocation);
    TwoPhaseBusinessAction businessAction = method.getAnnotation(TwoPhaseBusinessAction.class);
    //try method
    if (businessAction != null) {
        //save the xid
        String xid = RootContext.getXID();
        //save the previous branchType
        BranchType previousBranchType = RootContext.getBranchType();
        //if not TCC, bind TCC branchType
        if (BranchType.TCC != previousBranchType) {
            RootContext.bindBranchType(BranchType.TCC);
        }
        try {
            Object[] methodArgs = invocation.getArguments();
            //Handler the TCC Aspect
            Map<String, Object> ret = actionInterceptorHandler.proceed(method, methodArgs, xid, businessAction,
                    invocation::proceed);
            //return the final result
            return ret.get(Constants.TCC_METHOD_RESULT);
        }
        finally {
            //if not TCC, unbind branchType
            if (BranchType.TCC != previousBranchType) {
                RootContext.unbindBranchType();
            }
        }
    }
    return invocation.proceed();
}

ActionInterceptorHandler

ActionInterceptorHandler#proceed
ActionInterceptorHandler#doTccActionLogStore
- 解析 TwoPhaseBusinessAction 注解等信息，包括了回滚或者提交所要执行的方法，并将解析的信息转为 Map 以便于二阶段可以使用
- 直接注册分支事务

Seata—分布式事务（2）
