大家好，我是前端西瓜哥。
最近有人想学习我开源的 suika 图形编辑器，问我下面的项目结构哪些文件对应什么功能，文件太多看不太懂。
那我就在这里简单展开讲讲，内容很多，建议跳着看，或者不看直接收藏了，收藏就是会了。
suika 是我维护的一个开源图形编辑器项目，目前 star 数 700+，欢迎 star。
github 地址：
线上体验：
总览
suika 项目使用了 monorepo，基于 pnpm 实现，将代码拆分到不同包下。
注意目录结构为文章发布时的状态，之后可能会变更。

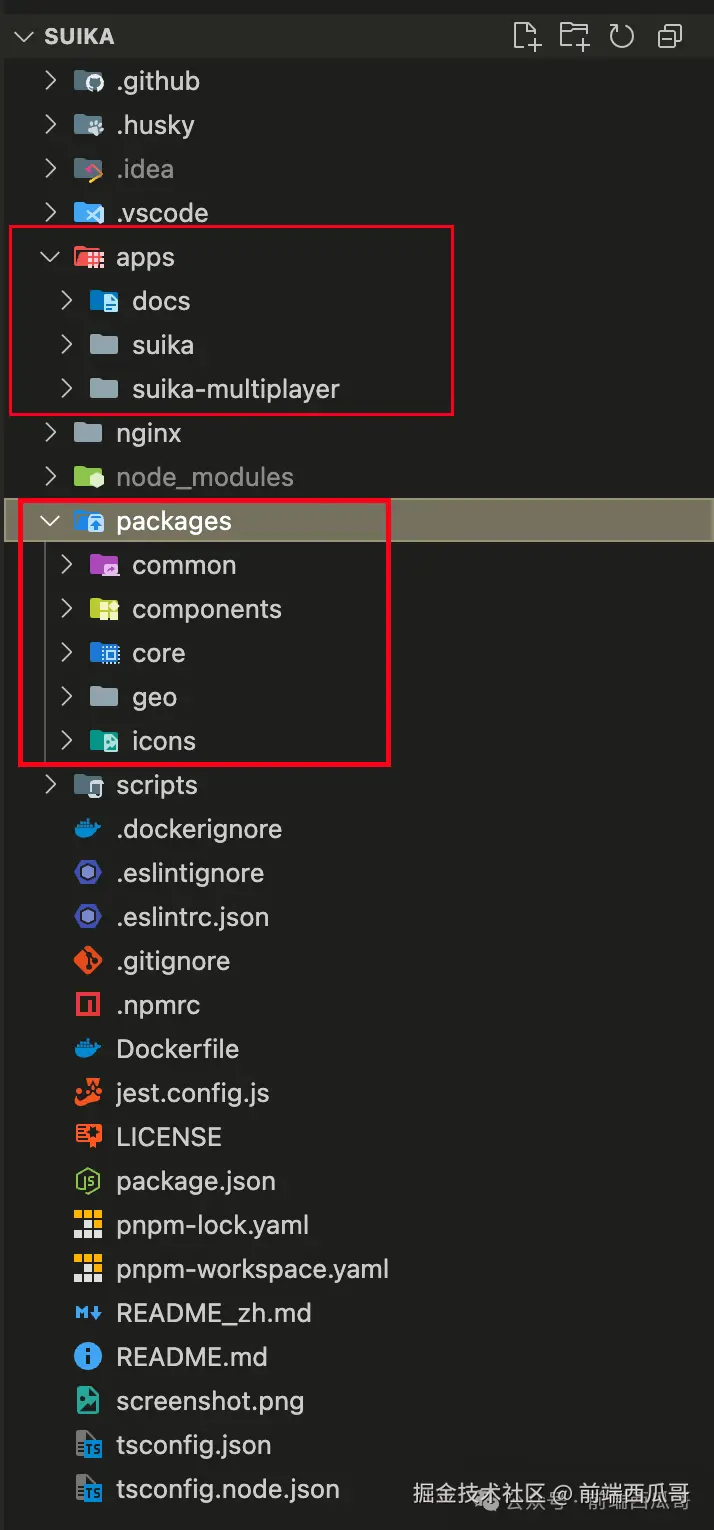

monorepo 的包在 packages 和 apps 目录下。
首先看 packages 目录。
packages
├── common
├── components
├── core
├── geo
└── icons
-
common：
@suika/common包放一些公共方法，通常都是些工具方法，其他所有包都可以引用它。 -
geo：
@suika/geo包都是一些几何算法。 -
core：
@suika/core包为编辑器内核，编辑器的业务逻辑都在这里。 -
icon：
@suika/icon包为一些图标 React 组件，定位类似 antd 的@ant-design/icon。 -
component：
@suika/component包为一些公共组件。
然后是 apps 目录。
apps
├── docs
├── suika
└── suika-multiplayer
apps 目录放的是业务的包，就是最终的构建产物，一个 application，通常不会被其他包引用。
-
suika：
@suika/suika包，将编辑器内核和 UI 组合一起，得到一个单机图形编辑器。 -
suika-multiplayer：
@suika/multiplayer包，其实就是 @suika/suika 拷贝过来，然后加了一点多人协同功能，后端代码在另一个项目。 -
docs：
@suika/docs包，suika 的文档，使用了 vitepress，目前还没有内容。
common
@suika/common 放一些公共的方法，可以被其他包引用的。
基本都是些工具方法。
packages/common/src
├── array_util.ts # 一些数组方法
├── color.ts
├── common.ts
├── event_emitter.ts # 发布订阅类
├── index.ts
├── lodash.ts
└── vite-env.d.ts
没有什么特别的，简单说一些。
其中 event_emitter.ts 文件下的 EventEmitter 类用来做发布订阅模式，很多地方都会用到。另外，它是类型安全，这样不用害怕写错事件名了。
lodash.ts 就是把少量用到的 lodash 方法导入然后重新导出。
geo
@suika/geo 下是一些平面几何算法的方法，根据不同的图形，划分到不同的文件下。
packages/geo/src/geo
├── constant.ts # 一些常量
├── geo_angle.ts # 角
├── geo_bezier.ts # 三阶贝塞尔
├── geo_bezier_class.ts # 三阶贝塞尔（类形式）
├── geo_box.ts # 盒（通常用于包围盒计算）
├── geo_circle.ts # 圆
├── geo_ellipse.ts # 椭圆
├── geo_line.ts # 线
├── geo_matrix.ts # 矩阵
├── geo_matrix_class.ts # 矩阵（类形式）
├── geo_path.ts # 路径
├── geo_path_class.ts # 路径（类形式）
├── geo_point.ts # 点
├── geo_polygon.ts # 多边形
├── geo_rect.ts # 矩形
├── geo_resize_line.ts # 缩放线
├── geo_resize_rect
│ ├── geo_resize_rect.ts # 缩放矩形（用于缩放图形）
│ └── index.ts
├── geo_star.ts # 星形
├── geo_text.ts # 文本
└── index.ts
举个例子，geo_rect 是矩形相关的几何方法，像是两个矩形是否碰撞，是否为包含关系。
geo_beziser 是和贝赛尔曲线相关的几何算法，如点到曲线的最近点（投影）、求贝赛尔的包围盒等等。
大部分都是纯函数，即没有使用类似 GeoRect 这种的类的形式。
这样是为了更好的原子化，其他模块通常只是简单地调用一个方法，没有必要专门实例化，同时我们可以随意组合这些方法。
但还是有些是需要用类的形式的。
比如矩阵类 Matrix，这样可以进行链式操作组合，参与各种计算，可读性更好。当然我也提供纯函数的形式。顺带一提这个 Matrix 是从 pixi.js 里面拷贝过来，进行了一些修改。
还有一个是贝赛尔类 GeoBezier，因为需要用到缓存，比如图形拾取时可能需要频繁求最近点时，就需要一个查找表 lut 提前算好曲线的一些点的位置。
当做新需求用到一些新的几何方法，如果是 比较底层的通用算法，建议放到 geo 包下。如果觉得通用性不强，可不放到 geo 下，即放到用到这个方法的文件附近。后来如果有更多地方用到这个局部几何方法，可以再放到 geo包下。
core
@suika/core 是图形编辑器内核，是整个图形编辑器项目的核心，管理着编辑器的所有业务逻辑，其下有大量的模块。这些模块经过合理的设计，能良好地组织工作在一起。
@suika/suika 不允许有任何 UI 相关的逻辑。该包会提供必要的事件给 UI 层，UI 层逻辑只能在 @suika/suika 里实现。
packages/core/src/
├── Img_manager.ts
├── canvas_dragger.ts
├── clipboard.ts
├── commands # 历史记录命令相关
│ ├── add_graphs.ts
│ ├── command_manager.ts
│ ├── index.ts
│ ├── macro.ts
│ ├── reparent.ts
│ ├── set_elements_attrs.ts
│ ├── type.ts
│ └── update_graphics_attrs_cmd.ts
├── constant.ts
├── control_handle_manager # 控制点管理
│ ├── control_handle.ts
│ ├── control_handle_manager.ts
│ ├── index.ts
│ ├── type.ts
│ └── util.ts
├── cursor_manager # 光标管理
│ ├── cursor-icons
│ │ ├── suika-cursor-default.png
│ │ ├── ...
│ ├── cursor.css
│ ├── cursor_manager.ts
│ ├── index.ts
│ └── util.ts
├── editor.ts # 编辑器类（根类）
├── export_manager.ts
├── graphics # 图形类
│ ├── rect.ts
│ ├── ...
│ └── utils.ts
├── grid.ts # 网格
├── host_event_manager # 原生事件的封装和注册
│ ├── command_key_binding.ts
│ ├── host_event_manager.ts
│ ├── index.ts
│ ├── mouse_event_manager.ts
│ └── move_graphs_key_binding.ts
├── index.ts
├── key_binding_manager.ts # 键盘事件封装
├── paint.ts
├── path_editor # 路径编辑器（切换为钢笔工具时触发）
│ ├── index.ts
│ ├── path_editor.ts
│ ├── selected_control.ts
│ └── type.ts
├── perf_monitor.ts
├── ref_line.ts # 图形参考线吸附和绘制
├── ruler.ts # 标尺
├── scene
│ └── scene_graph.ts # 场景树渲染
├── selected_box.ts # 选中框
├── selected_elements.ts # 选中图形管理
├── service # 操作图形并保存到历史记录的服务
│ ├── align_and_record.ts
│ ├── ...
├── setting.ts # 全局设置（类似环境变量）
├── snap.ts # 快捷吸附方法（目前没有内容）
├── text # 文本编辑器
│ ├── range_manager.ts
│ └── text_editor.ts
├── to_svg.ts
├── tools # 工具和工具管理类
│ ├── index.ts
│ ├── tool_drag_canvas.ts
│ ├── tool_draw_ellipse.ts
│ ├── ...
├── transaction.ts # “事务”：历史记录操作的高级封装（常用）
├── type.ts
├── utils # 杂七杂八的工具方法
│ ├── canvas.ts
│ ├── common.ts
│ ├── frame.ts
│ ├── geo.ts
│ ├── group.ts
│ ├── index.ts
│ └── raf_throttle.ts
├── viewport_manager.ts # 画布视口
├── vite-env.d.ts
└── zoom_manager.ts # 画布缩放
可以看到，模块很多，这里有 122 个文件。随着功能越来越多，文件只会又来越多。
下面简单介绍一下这些模块。
基础模块
-
editor.ts：SuikaEditor 类，基本所有模块都会放在 SuikaEditor 的下，同时也会注入到其他模块下，模块可以通过 editor 这一桥梁，访问另一个模块。虽然不符合最小知识原则，但胜在灵活。一些 常用的方法可以放到或代理到 editor 下，比如场景坐标系到视口坐标系的坐标转换。 -
setting.ts：Setting 类存放编辑器的所有的设置，类似环境变量。设置项是拍平的，这样方便读写。设置项需要通过setting.get('snapToObject')的方式来获取，这样你才知道你在使用设置，写也同样道理。使用了 TypeScript 确保类型安全。
事件相关
-
key_binding_manager.ts：KeyBindingManager 类对浏览器的键盘事件进行了封装。之后编辑器会完全使用这个类，不再直接使用原生事件，方便统一管理，比如高优先级的快捷键注册会阻断低优先级的注册。 -
command_key_binding.ts：CommandKeyBinding 类只是绑定一些快捷键对应的命令。在编辑器初始化的时候，调用前面的 KeyBindManager 类下的方法绑定一些命令快捷键，比如 delete 会注册删除图形的逻辑。 -
mouse_event_manager.ts：MouseEventManager 类是对鼠标事件做了一层封装，提供了额外的高级功能，如拖拽事件（drag）、连击事件（comboClick）。对原声的事件对象也做了封装，可以直接拿到光标所在的世界坐标、是否在画布区域外等重要的信息。 -
move_graphs_key_binding.ts：MoveGraphsKeyBinding 类处理通过快捷键移动图形的逻辑。按住方向键会触发多次的键盘事件，每个都生成一个历史记录是不必要的，对此我们通过防抖来处理。 -
host_event_manager.ts：HostEventManager 类负责封装一些泛用的原生事件，包括监听 Shift、Alt、Space、Command 等按键的按下释放事件，滚轮事件（wheel），右键菜单事件（contextmenu，提供给 UI 层显示右键菜单）
图形相关
graphics 目录下，全都是图形类。
packages/core/src/graphics
├── canvas.ts # 画布类（对应 figme 的 page）
├── document.ts # 文档类，根节点
├── ellipse.ts # 椭圆类
├── frame
│ ├── frame.ts # 画板或组（如果 attrs.resizeToFit 是 true）
│ └── index.ts
├── graphics
│ ├── graphics.ts # 图形基类
│ ├── graphics_attrs.ts # 图形属性 interface
│ └── index.ts
├── graphics_manger.ts # 图形存储管理类（id 到图形的映射，方便查找）
├── index.ts
├── line.ts # 线类
├── path
│ ├── index.ts
│ ├── path.ts # 路径类
│ └── type.ts
├── rect.ts # 矩形类
├── regular_polygon.ts # 正多边形
├── star.ts # 星形
├── text.ts # 文本
├── type.ts
└── utils.ts
具体哪个文件保存的是什么图形类，直接看上面的注释就好了。
它们会组合成一棵图形树，然后渲染在画布上。
需要注意的是，图形类和图形库的图形类是不一样的，叫实体类（entity）会更好。它们是 业务上的图形，不完全对应渲染上的图形对象，因为一个实体可能需要多个渲染图形的组合，具体看需求。
图形类的 attrs 属性为图形要进行持久化的属性。图形类通常会有非常多的方法，随着新需求还会越来越多，比如如果加了个新需求，需要支持导出为 png，就要再补上一个 toPng 之类的方法。
这些图形类其实更好再封装成一个 momorepo 包，防止污染，比如把 editor 往图形类里面塞，这个是不对的，这样是依赖具体的类了。
工具相关
tools 目录下都是工具类。
packages/core/src/tools
├── index.ts
├── tool_drag_canvas.ts # 拖拽画布工具
├── tool_draw_ellipse.ts # 绘制椭圆工具
├── tool_draw_frame.ts # 绘制画板工具
├── tool_draw_graphics.ts # 绘制图形工具基类（抽象类）
├── tool_draw_img.ts # 添加图片工具
├── tool_draw_line.ts # 绘制线条工具
├── tool_draw_path.ts # 绘制路径工具（钢笔工具）
├── tool_draw_rect.ts # 绘制矩形工具
├── tool_draw_regular_polygon.ts # 绘制正多边形工具
├── tool_draw_star.ts # 绘制星形工具
├── tool_draw_text.ts # 绘制文本工具
├── tool_manager.ts # 工具管理类
├── tool_path_select
│ ├── index.ts
│ ├── tool_path_select.ts # 路径选中工具（选中锚点、控制点等）
│ ├── tool_path_select_move.ts # 路径移动工具（移动锚点、控制点等）
│ └── tool_path_select_selection.ts # 路径选区工具
├── tool_pencil.ts # 铅笔工具
├── tool_select
│ ├── index.ts
│ ├── tool_select.ts # 选择工具
│ ├── tool_select_move.ts # 选择工具下的移动图形子工具
│ ├── tool_select_resize.ts # 缩放图形子工具
│ ├── tool_select_rotation.ts # 旋转图形子工具
│ ├── tool_select_selection.ts # 绘制选区子工具
│ └── utils.ts
└── type.ts
编辑器永远会有一个工具会被激活，这个工具会监听各种事件，尤其是鼠标事件，执行对应的逻辑。
-
tool_manager.ts：ToolManager 类用于管理工具，将监听的事件传递给实现了工具接口的对象。工具类需要实现工具接口，然后注册到 ToolManager 下。 -
其他的工具类见上面注释。对于复杂的工具类，需要用策略模式进行进一步的拆分为子工具类，以隔离复杂度，避免大量的分支语句。
历史记录相关
commands 目录都是历史记录相关的文件，使用了命令模式。
packages/core/src/commands
├── add_graphs.ts # 新增图形命令
├── command_manager.ts # 命令管理类
├── index.ts
├── macro.ts # 宏命令
├── reparent.ts # 更改父节点命令
├── set_elements_attrs.ts # 设置
├── type.ts
└── update_graphics_attrs_cmd.ts # 更新图形命令（万能命令，支持增删改）
command_manager.ts：CommandManager 类通过撤销栈和重做栈维护历史记录。
后面组的出现，导致大量父子元素会发生联动更新，每个命令都要专门处理太麻烦，以及协同的数据同步。
所以现在基本要用更高层级的 Transaction 来替代原来的各种有具体语义的命令了。
transaction.ts（不在 commands 目录下）：Transaction 类是在 UpdateGraphicsAttrsCmd 类做了更高级的封装，并被广泛使用。比如移动图形时，会先记录好图形修改前的属性（recordOld 方法），然后更新图形，记录更新后的属性（update 方法），处理组导致的父子联动属性更改（updateParentSize 方法），缩放完成后提交更改（commit 方法）。
路径编辑器
路径编辑器，其实就是钢笔工具，会临时接管图形编辑器的部分事件，关闭图形编辑器的一些功能，让图形编辑器变成 “路径编辑器”。
packages/core/src/path_editor
├── index.ts
├── path_editor.ts # 路径编辑器类
├── selected_control.ts # 控制点选中类，维护路径中被选中的锚点、控制点等
└── type.ts
路径编辑器的核心逻辑其实在 tool_draw_path.ts 和 tool_path_select 下。
service
service 目录放的是一些 "公共服务" 的逻辑，大多是更新图形属性相关的业务。
packages/core/src/service
├── align_and_record.ts # 图形对齐，并记录（记录是指保存到历史记录）
├── arrange_and_record.ts # 图形排列，并记录
├── export_service.ts # 导出服务
├── flip_and_record.ts # 翻转图形，并记录
├── group_and_record.ts # 对图形编组，并记录
├── import_service.ts # 导入服务
├── index.ts
├── mutate_graphs_and_record.ts # 批量修改图形的属性（通常是属性面板会用到）
├── remove_service.ts # 删除图形
└── ungroup_and_record.ts # 对组进行解组，并记录
文本相关
文本编辑器，类似路径编辑器，也会临时接管图形编辑器的事件，以及关闭图形编辑器的一些功能。
packages/core/src/text
├── range_manager.ts # 文本选区管理
└── text_editor.ts # 文本编辑器
工具方法
utils 目录下都是些工具方法。
packages/core/src/utils
├── canvas.ts # canvas 2d 的一些方法，比如绘制 x。
├── common.ts # 普通工具方法
├── frame.ts # 画板图形用到的方法
├── geo.ts # 一些不太泛用的几何方法
├── group.ts # 编组相关
├── index.ts
└── raf_throttle.ts # 动画帧回调函数
其他
最后是一些比较单一的模块。
-
scene_graph.ts：SceneGraph 是场景树类，其中 render 方法负责触发图形场景树的渲染，渲染图形、控制点、选中框、网格等在画布上的所有物体。 -
cursor_manager.ts：CursorManger 类负责维护编辑器的光标，支持设置自定义光标（比如带旋转角度的 resize 光标），设置当前光标。 -
control_handle_manager.ts：ControlHandleManager 控制点管理类，管理选中图形时显示的控制点。 -
control_handle.ts：ControlHandle 控制点类，维护控制点如何渲染、如何被 hitTest、是否可见等逻辑。 -
canvas_dragger.ts：CanvasDragger 画布拖拽类。因为触发画布拖拽的方式太多（抓手工具、按住空格、按住滚轮），所以专门抽一个类出来。 -
clipboard.ts：ClipboardManager 剪贴板管理类，用于管理图形的复制粘贴逻辑。复制图形会将数据保存在操作系统剪贴板中，粘贴的时候会读取。这样可以实现跨图纸粘贴。 -
grid.ts：Grid 类负责绘制网格。 -
Img_manager.ts：ImgManager 图片管理类。 -
paint.ts：图形的填充和描边用到的 paint（纯色、图形） 的 interface 定义，和一些默认值等。 -
perf_monitor：性能监控用的，基本没开过，开始后会有一个方形的性能监控。 -
ref_line.ts：RefLine 参考线类，负责计算图形吸附的偏移值，以及吸附后参考线渲染。算法和渲染感觉可以分离一下。 -
ruler.ts：Ruler 类负责计算和渲染标尺。 -
selected_box.ts： SelectedBox 类主要负责渲染选中框、宽高提示。 -
selected_elements.ts：SelectedElements 类维护选中的图形，以及 hover 的图形。hover 的图形感觉可以单独抽到另一个类里，比较好？ -
snap.ts：一些封装了一些业务的吸附方法，目前只有网格吸附； -
to_svg.ts：“复制为 SVG” 功能用到的方法； -
viewport_manager.ts：ViewportManager 视口管理类负责维护编辑器的视口，缩放浏览器窗口时要通知它进行更新。 -
zoom_manager.ts：ZoomManager 类管理画布缩放值（zoom），支持适应画布，适应选中图形等。ViewportManager 和 ZoomManager 类职责可以考虑合并为一个 Camera 类。
icons
@suika/icon包放了一堆 React 图标组件。
图标来自：www.figma.com/community/f…
packages/icons/src
├── icons
│ ├── add-outlined.tsx
│ ├── align
│ │ ├── align-bottom.tsx
│ │ ├── align-h-center.tsx
│ │ ├── align-left.tsx
│ │ ├── align-right.tsx
│ │ ├── align-top.tsx
│ │ ├── align-v-center.tsx
│ │ └── index.tsx
│ ├── arrow-down-outlined.tsx
│ ├── check-outlined.tsx
│ ├── close-outlined.tsx
│ ├── hide-outlined.tsx
│ ├── i18n-outlined.tsx
│ ├── index.ts
│ ├── line-width-outlined.tsx
│ ├── lock-filled.tsx
│ ├── pen-outlined.tsx
│ ├── pencil-outlined.tsx
│ ├── point-solid.tsx
│ ├── remove-outlined.tsx
│ ├── right-outlined.tsx
│ ├── show-outlined.tsx
│ ├── small-caret-down-solid.tsx
│ ├── social
│ │ ├── github-outlined.tsx
│ │ └── index.ts
│ ├── tool
│ │ ├── ellipse-outlined.tsx
│ │ ├── frame-outline.tsx
│ │ ├── hand-outlined.tsx
│ │ ├── image-outlined.tsx
│ │ ├── index.ts
│ │ ├── line-outlined.tsx
│ │ ├── menu-outlined.tsx
│ │ ├── polygon-outlined.tsx
│ │ ├── rect-outlined.tsx
│ │ ├── select-outlined.tsx
│ │ ├── star-outlined.tsx
│ │ └── text-filled.tsx
│ └── unlock-filled.tsx
├── index.ts
└── vite-env.d.ts
components
@suika/components 是一个 React 组件库。
目前组件非常少，组件支持的属性也很少。
组件库要做好还是很花费精力的，目前个人并没有太多精力搞这个，影响我开发进度了。
最好还是用成熟的第三方组件库，比如 AntD。
packages/components/src
├── components
│ ├── button # 按钮组件
│ │ ├── button.scss
│ │ ├── button.tsx
│ │ └── index.ts
│ ├── dropdown # 下拉选择框
│ │ ├── dropdown-item
│ │ │ ├── dropdown-item.scss
│ │ │ ├── dropdown-item.tsx
│ │ │ └── index.ts
│ │ ├── dropdown.scss
│ │ ├── dropdown.stories.tsx
│ │ ├── dropdown.tsx
│ │ ├── index.ts
│ │ └── type.ts
│ ├── icon-button # 图标按钮
│ │ ├── icon-button.scss
│ │ ├── icon-button.tsx
│ │ └── index.ts
│ ├── popover # popover
│ │ ├── index.ts
│ │ ├── popover.scss
│ │ ├── popover.stories.tsx
│ │ └── popover.tsx
│ └── select # 选择器
│ ├── index.ts
│ ├── select.scss
│ ├── select.stories.tsx
│ └── select.tsx
├── index.ts
└── vite-env.d.ts
suika
@suika/suika 是图形编辑器的最终产品包，其下构建的文件可直接进行部署。
@suika/suika 包使用了 React 组件，主要都是一些 UI 层的逻辑，如属性面板、右键菜单、工具栏。
@suika/core 下的图形编辑器类 SuikaEditor 会实例化挂载到一个 Canvas DOM 元素上，然后会把 SuikeEditor 通过 context 的方式透传给所有需要的组件。
apps/suika/src
├── App.css
├── App.tsx
├── components
│ ├── Cards
│ │ ├── AlignCard # 对齐操作面板卡片组件
│ │ │ ├── AlignCard.scss
│ │ │ ├── AlignCard.tsx
│ │ │ └── index.ts
│ │ ├── BaseCard # 卡片基类组件
│ │ │ ├── index.tsx
│ │ │ └── style.scss
│ │ ├── ElementsInfoCard # 图形属性卡片组件
│ │ │ ├── ElementsInfoCard.tsx
│ │ │ ├── index.tsx
│ │ │ └── style.scss
│ │ ├── FillCard # 图形填充卡片组件
│ │ │ ├── FillCard.tsx
│ │ │ └── index.ts
│ │ ├── LayerInfoCard # 图形信息卡片（透明度）
│ │ │ ├── LayerInfoCard.scss
│ │ │ ├── LayerInfoCard.tsx
│ │ │ └── index.ts
│ │ ├── PaintCard # 颜色卡片基类组件
│ │ │ ├── PaintCard.scss
│ │ │ ├── PaintCard.tsx
│ │ │ └── index.tsx
│ │ └── StrokeCard # 描边卡片组件
│ │ ├── StrokeCard.tsx
│ │ └── index.ts
│ ├── ColorPicker # 颜色相关
│ │ ├── ImagePicker # 图片选择器
│ │ │ ├── ImagePicker.scss
│ │ │ ├── ImagePicker.tsx
│ │ │ └── index.ts
│ │ ├── PaintPicker # paint 选择器（图片 + 纯色）
│ │ │ ├── PaintPicker.scss
│ │ │ ├── PaintPicker.tsx
│ │ │ └── index.ts
│ │ └── SolidPicker # 纯色选择器
│ │ ├── SolidPicker.tsx
│ │ └── index.ts
│ ├── ContextMenu # 右键菜单组件
│ │ ├── ContextMenu.scss
│ │ ├── ContextMenu.tsx
│ │ ├── components
│ │ │ ├── ContextMenuItem.scss
│ │ │ ├── ContextMenuItem.tsx
│ │ │ ├── ContextMenuSep.scss
│ │ │ └── ContextMenuSep.tsx
│ │ └── index.tsx
│ ├── DebugPanel # debug 面板
│ │ ├── DebugPanel.tsx
│ │ └── index.ts
│ ├── Editor.scss
│ ├── Editor.tsx # 编辑器组件，初始化SuikaEditor的地方
│ ├── Header
│ │ ├── Header.scss
│ │ ├── Header.tsx # 顶部栏
│ │ ├── components
│ │ │ ├── Title # 标题
│ │ │ │ ├── index.tsx
│ │ │ │ └── style.scss
│ │ │ └── Toolbar
│ │ │ ├── Toolbar.scss
│ │ │ ├── Toolbar.tsx # 工具栏
│ │ │ ├── components
│ │ │ │ └── ToolBtn # 工具栏按钮
│ │ │ │ ├── ToolBtn.scss
│ │ │ │ ├── ToolBtn.tsx
│ │ │ │ └── index.ts
│ │ │ ├── index.ts
│ │ │ └── menu # 左上角的下拉菜单
│ │ │ ├── Menu.tsx
│ │ │ ├── index.ts
│ │ │ └── menu.scss
│ │ └── index.ts
│ ├── InfoPanel # 右侧整个信息面板
│ │ ├── InfoPanel.tsx
│ │ ├── index.tsx
│ │ └── style.scss
│ ├── LayerPanel # 左侧图层树组件
│ │ ├── LayerPanel.scss
│ │ ├── LayerPanel.tsx
│ │ ├── LayerTree
│ │ │ ├── LayerIcon.tsx
│ │ │ ├── LayerItem.scss
│ │ │ ├── LayerItem.tsx
│ │ │ ├── LayerTree.tsx
│ │ │ ├── index.ts
│ │ │ └── type.ts
│ │ └── index.ts
│ ├── LocaleSelector # 语言选择器（国际化）
│ │ ├── LocaleSelector.scss
│ │ ├── LocaleSelector.tsx
│ │ └── index.ts
│ ├── ZoomActions # 右上角的 zoom 相关下拉框
│ │ ├── ZoomActions.scss
│ │ ├── ZoomActions.tsx
│ │ ├── components
│ │ │ ├── ActionItem
│ │ │ │ ├── ActionItem.scss
│ │ │ │ ├── ActionItem.tsx
│ │ │ │ └── index.ts
│ │ │ └── ZoomInput
│ │ │ ├── ZoomInput.tsx
│ │ │ ├── index.ts
│ │ │ └── style.scss
│ │ └── index.ts
│ └── input # 输入框相关
│ ├── ColorHexInput.tsx # 颜色值输入框
│ ├── CustomRuleInput # 自定义规则输入框（基类）
│ │ ├── index.tsx
│ │ └── style.scss
│ ├── NumberInput.tsx # 数字输入框
│ └── PercentInput.tsx # 百分比输入框
├── constant.ts
├── context.ts
├── events.ts # 事件（目前只有国际化语言更改事件）
├── global.d.ts
├── index.css
├── index.tsx
├── locale # 国际化文案
│ ├── en.json
│ ├── index.ts
│ └── zh.json
├── store # 自动保存数据到本地方法
│ └── auto-save-graphs.ts
└── vite-env.d.ts
suika-multiplayer
@suika/suika-multiplayer 包是 @suika/suika 复制过来，加上多人协同的逻辑。
这里只介绍不一样的地方，见下方注释。
apps/suika-multiplayer/src
├── ...
├── api-service # 放了一些后端接口
│ ├── api-config.ts
│ ├── api-service.ts
│ └── index.ts
├── components
│ ├── MultiCursorsView # 多光标处理
│ │ ├── MultiCursorsView.scss
│ │ ├── MultiCursorsView.tsx
│ │ ├── index.ts
│ │ └── utils.ts
│ └── ...
├── store
│ ├── join-room.ts # 连接文档 id 对应的房间
│ └── y-suika.ts # 协同数据同步逻辑（使用了 y.js）
└── ...
其他
看一下项目根目录下的一些文件。
.
├── Dockerfile
├── LICENSE
├── README.md
├── README_zh.md
├── apps
├── jest.config.js
├── nginx
├── node_modules
├── package.json
├── packages
├── pnpm-lock.yaml
├── pnpm-workspace.yaml
├── screenshot.png
├── scripts
├── tsconfig.json
└── tsconfig.node.json
工程化相关。
-
.eslintrc.json：ESLint 配置。 -
packages.json：除了基础的信息，还有 prettier 的配置、lint-staged 配置、commitLint 配置。 -
.husky：使用了 husky（基于 git hook） 进行 commit message 的检验、以及格式化。 -
nginx目录和 Dockerfile 文件没啥用，请忽略，它们和另一个后端项目有关，方便 Docker 快速启动用的。
结尾
基本简单过了一遍，希望对你了解 suika 图形编辑器项目有所帮助。
我是前端西瓜哥，关注我，学习更多图形编辑器知识。
相关阅读，
