引言
还记的我们在Android OpenGLES2.0开发（八）：Camera预览章节显示Camera预览中提到的一种方式吗，渲染NV21数据，这种方式略复杂我们没有详细讲解。但是在音视频开发中，由于YUV数据量比RGB小很多常常用于传输，而我们拿到YUV数据会要求显示。本章我们就来详细介绍如何使用OpenGL高效渲染YUV数据。
YUV格式
YUV格式是一种颜色编码方法，常用于视频处理和压缩中，特别是在电视广播、视频会议、视频播放等领域。它将颜色信息分成了三个部分：亮度（Y）和色度（U和V）。
- Y (亮度)： 表示图像的亮度信息，决定了图像的明暗。
- U (蓝色差)： 表示蓝色与亮度的差异，记录蓝色通道的信息。
- V (红色差)： 表示红色与亮度的差异，记录红色通道的信息。
由于Y分量与U、V分量是分开存储的，YUV格式可以有效地进行颜色压缩，特别适合视频传输和存储。
常见的几中YUV格式：
YUV420P
Y、U、V分布图如下，U和V分开存储，又称为I420格式，UV交换顺序后为YV12格式

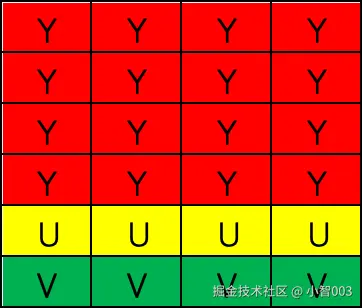

I420：

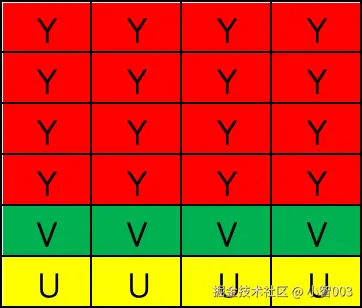

YV12：
YUV420SP
该格式，UV交错分布，根据UV的先后顺序分为NV12和NV21（Android默认）

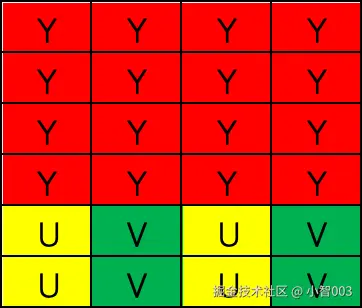

NV12：

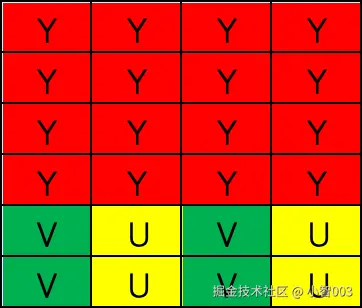

NV21：
YUV和RGB转换
我们知道OpenGL纹理最终渲染的都是RGBA数据，因此我们需要将YUV转换为RGB。通用的转换公式如下：
R = Y + 1.402 * (V - 128)
G = Y - 0.344136 * (U - 128) - 0.714136 * (V - 128)
B = Y + 1.772 * (U - 128)
上面YUV转RGB的公式我使用了BT.601标准，实际上有多种标准，每种标准系数不同
- ITU-R BT.601（SDTV 标准，适用于 Android NV21）
- ITU-R BT.709（HDTV 标准，适用于 1080p 及以上视频）
- ITU-R BT.2020（UHDTV 标准，适用于 4K、8K 视频）
NV21转换示例
应该有很多人和我有一样的疑问，Y的数据量是UV的4倍，一个Y是如何和UV映射的呢，下面我们来举例说明。
假设我们有一个 4×4 的 Y 纹理（每个像素一个 Y 值），而 UV 纹理是 2×2，示意如下：
Y 纹理（4×4）
Y00 Y01 Y02 Y03
Y10 Y11 Y12 Y13
Y20 Y21 Y22 Y23
Y30 Y31 Y32 Y33
UV 纹理（2×2）
UV0 UV1
UV2 UV3
每个 UV 采样点对应 4 个 Y 像素：
(UV0) → {Y00, Y01, Y10, Y11}
(UV1) → {Y02, Y03, Y12, Y13}
(UV2) → {Y20, Y21, Y30, Y31}
(UV3) → {Y22, Y23, Y32, Y33}
但在 OpenGL 中，每个 Y 片段着色器 都需要一个 UV 值，而 UV 纹理比 Y 纹理小 4 倍（2x2），所以 OpenGL 会对 UV 进行插值。
OpenGL转换YUV
有了上面的理论基础，我们知道只需要将YUV数据传到OpenGL中，shader程序一个像素一个像素的转换即可。YUV数据如何传入到OpenGL中，答案是通过sampler2D纹理传递。我们又知道OpenGL中sampler2D纹理中有四个值RGBA，而YUV中Y只是单通道，I420中UV是单通道，NV12和NV21中UV交错存储可以理解为双通道。
那么现在的问题就是找到创建单通道和双通道的纹理了， OpenGL为我们提供了GL_LUMINANCE 和 GL_LUMINANCE_ALPHA 格式的纹理，其中 GL_LUMINANCE 纹理用来加载 NV21 Y Plane 的数据，GL_LUMINANCE_ALPHA 纹理用来加载 UV Plane 的数据。
GL_LUMINANCE: 单通道纹理，纹理对象中RGBA值都相同
GLES20.glTexImage2D(
GLES20.GL_TEXTURE_2D, 0,
GLES20.GL_LUMINANCE, width, height, 0,
GLES20.GL_LUMINANCE,
GLES20.GL_UNSIGNED_BYTE, imageData
);
GL_LUMINANCE_ALPHA： 双通道纹理，UV存储到R和A值中
GLES20.glTexImage2D(
GLES20.GL_TEXTURE_2D, 0,
GLES20.GL_LUMINANCE_ALPHA, width, height, 0,
GLES20.GL_LUMINANCE_ALPHA,
GLES20.GL_UNSIGNED_BYTE, imageData
);
顶点着色器
顶点着色器代码没有变化，和之前Image中一样
// 顶点着色器代码
private final String vertexShaderCode =
"uniform mat4 uMVPMatrix;\n" +
// 顶点坐标
"attribute vec4 vPosition;\n" +
// 纹理坐标
"attribute vec2 vTexCoordinate;\n" +
"varying vec2 aTexCoordinate;\n" +
"void main() {\n" +
" gl_Position = uMVPMatrix * vPosition;\n" +
" aTexCoordinate = vTexCoordinate;\n" +
"}\n";
片段着色器代码
// 片段着色器代码
private final String fragmentShaderCode =
"precision mediump float;\n" +
"uniform sampler2D samplerY;\n" +
"uniform sampler2D samplerU;\n" +
"uniform sampler2D samplerV;\n" +
"uniform sampler2D samplerUV;\n" +
"uniform int yuvType;\n" +
"varying vec2 aTexCoordinate;\n" +
"void main() {\n" +
" vec3 yuv;\n" +
" if (yuvType == 0) {" +
" yuv.x = texture2D(samplerY, aTexCoordinate).r;\n" +
" yuv.y = texture2D(samplerU, aTexCoordinate).r - 0.5;\n" +
" yuv.z = texture2D(samplerV, aTexCoordinate).r - 0.5;\n" +
" } else if (yuvType == 1) {" +
" yuv.x = texture2D(samplerY, aTexCoordinate).r;\n" +
" yuv.y = texture2D(samplerUV, aTexCoordinate).r - 0.5;\n" +
" yuv.z = texture2D(samplerUV, aTexCoordinate).a - 0.5;\n" +
" } else {" +
" yuv.x = texture2D(samplerY, aTexCoordinate).r;\n" +
" yuv.y = texture2D(samplerUV, aTexCoordinate).a - 0.5;\n" +
" yuv.z = texture2D(samplerUV, aTexCoordinate).r - 0.5;\n" +
" }" +
" vec3 rgb = mat3(1.0, 1.0, 1.0,\n" +
" 0.0, -0.344, 1.772,\n" +
" 1.402, -0.714, 0.0) * yuv;\n" +
" gl_FragColor = vec4(rgb, 1);\n" +
"}\n";
片段着色器中代码乍一看很复杂，待我来详细解释
sampler2D
我们上面声明了4个变量samplerY、samplerU、samplerV、samplerUV
- yuvType=0：YUV格式为I420，U和V是分开存储的，我们需要把U和V分别映射到不同的纹理中，用到samplerY、samplerU、samplerV
- yuvType=1：YUV格式为NV12，UV和交错存储的，UV映射到一个纹理上，用到samplerY、samplerUV
- yuvType=2：YUV格式为NV21，UV和交错存储的，UV映射到一个纹理上，用到samplerY、samplerUV
texture2D
texture2D方法我们在前面的章节应该很熟悉了，就是获取对应纹理坐标下的RGBA的值
- yuvType=0：YUV格式为I420，YUV都是分开存储，所以只需获取r就可以得到对应的YUV的值
- yuvType=1：YUV格式为NV12，Y和上面一样，UV交错存储，通过获取r和a可得到对应的UV
- yuvType=1：YUV格式为NV21，Y和上面一样，UV交错存储，通过获取a和r可得到对应的UV
计算RGB
vec3 rgb = mat3(1.0, 1.0, 1.0,
0.0, -0.344, 1.772,
1.402, -0.714, 0.0) * yuv;
gl_FragColor = vec4(rgb, 1);
上面我们使用了矩阵乘法，其实和上面的提到的公式一样，如果你不熟悉这种方式，你可以分开计算：
float r = yuv.x + 1.402 * yuv.z;
float g = yuv.x - 0.344 * yuv.y - 0.714 * yuv.z;
float b = yuv.x + 1.772 * yuv.y;
gl_FragColor = vec4(r, g, b, 1.0);
这两种方式的效果是一样的，为了计算效率我们只取float的后三位小数
YUVFilter
接下来我们看下YUVFilter的完整代码，这个类也是从之前Image拷贝而来，并做了修改如下：
public class YUVFilter {
/**
* 绘制的流程
* 1.顶点着色程序 - 用于渲染形状的顶点的 OpenGL ES 图形代码
* 2.片段着色器 - 用于渲染具有特定颜色或形状的形状的 OpenGL ES 代码纹理。
* 3.程序 - 包含您想要用于绘制的着色器的 OpenGL ES 对象 一个或多个形状
* <p>
* 您至少需要一个顶点着色器来绘制形状，以及一个 fragment 着色器来为该形状着色。
* 这些着色器必须经过编译，然后添加到 OpenGL ES 程序中，该程序随后用于绘制形状。
*/
// 顶点着色器代码
private final String vertexShaderCode =
"uniform mat4 uMVPMatrix;\n" +
// 顶点坐标
"attribute vec4 vPosition;\n" +
// 纹理坐标
"attribute vec2 vTexCoordinate;\n" +
"varying vec2 aTexCoordinate;\n" +
"void main() {\n" +
" gl_Position = uMVPMatrix * vPosition;\n" +
" aTexCoordinate = vTexCoordinate;\n" +
"}\n";
// 片段着色器代码
private final String fragmentShaderCode =
"precision mediump float;\n" +
"uniform sampler2D samplerY;\n" +
"uniform sampler2D samplerU;\n" +
"uniform sampler2D samplerV;\n" +
"uniform sampler2D samplerUV;\n" +
"uniform int yuvType;\n" +
"varying vec2 aTexCoordinate;\n" +
"void main() {\n" +
" vec3 yuv;\n" +
" if (yuvType == 0) {" +
" yuv.x = texture2D(samplerY, aTexCoordinate).r;\n" +
" yuv.y = texture2D(samplerU, aTexCoordinate).r - 0.5;\n" +
" yuv.z = texture2D(samplerV, aTexCoordinate).r - 0.5;\n" +
" } else if (yuvType == 1) {" +
" yuv.x = texture2D(samplerY, aTexCoordinate).r;\n" +
" yuv.y = texture2D(samplerUV, aTexCoordinate).r - 0.5;\n" +
" yuv.z = texture2D(samplerUV, aTexCoordinate).a - 0.5;\n" +
" } else {" +
" yuv.x = texture2D(samplerY, aTexCoordinate).r;\n" +
" yuv.y = texture2D(samplerUV, aTexCoordinate).a - 0.5;\n" +
" yuv.z = texture2D(samplerUV, aTexCoordinate).r - 0.5;\n" +
" }" +
" vec3 rgb = mat3(1.0, 1.0, 1.0,\n" +
" 0.0, -0.344, 1.772,\n" +
" 1.402, -0.714, 0.0) * yuv;\n" +
" gl_FragColor = vec4(rgb, 1);\n" +
"}\n";
private int mProgram;
// 顶点坐标缓冲区
private FloatBuffer vertexBuffer;
// 纹理坐标缓冲区
private FloatBuffer textureBuffer;
// 此数组中每个顶点的坐标数
static final int COORDS_PER_VERTEX = 2;
/**
* 顶点坐标数组
* 顶点坐标系中原点(0,0)在画布中心
* 向左为x轴正方向
* 向上为y轴正方向
* 画布四个角坐标如下：
* (-1, 1),(1, 1)
* (-1,-1),(1,-1)
*/
private float vertexCoords[] = {
-1.0f, 1.0f, // 左上
-1.0f, -1.0f, // 左下
1.0f, 1.0f, // 右上
1.0f, -1.0f, // 右下
};
/**
* 纹理坐标数组
* 这里我们需要注意纹理坐标系，原点(0,0s)在画布左下角
* 向左为x轴正方向
* 向上为y轴正方向
* 画布四个角坐标如下：
* (0,1),(1,1)
* (0,0),(1,0)
*/
private float textureCoords[] = {
0.0f, 1.0f, // 左上
0.0f, 0.0f, // 左下
1.0f, 1.0f, // 右上
1.0f, 0.0f, // 右下
};
private int positionHandle;
// 纹理坐标句柄
private int texCoordinateHandle;
// Use to access and set the view transformation
private int vPMatrixHandle;
private IntBuffer mPlanarTextureHandles = IntBuffer.wrap(new int[3]);
private int[] mSampleHandle = new int[3];
private int mYUVTypeHandle;
private final int vertexCount = vertexCoords.length / COORDS_PER_VERTEX;
private final int vertexStride = COORDS_PER_VERTEX * 4; // 4 bytes per vertex
private int mTextureWidth;
private int mTextureHeight;
public YUVFilter() {
// 初始化形状坐标的顶点字节缓冲区
vertexBuffer = ByteBuffer.allocateDirect(vertexCoords.length * 4)
.order(ByteOrder.nativeOrder())
.asFloatBuffer()
.put(vertexCoords);
vertexBuffer.position(0);
// 初始化纹理坐标顶点字节缓冲区
textureBuffer = ByteBuffer.allocateDirect(textureCoords.length * 4)
.order(ByteOrder.nativeOrder())
.asFloatBuffer()
.put(textureCoords);
textureBuffer.position(0);
}
public void setTextureSize(int width, int height) {
mTextureWidth = width;
mTextureHeight = height;
}
public void surfaceCreated() {
// 加载顶点着色器程序
int vertexShader = GLESUtils.loadShader(GLES20.GL_VERTEX_SHADER,
vertexShaderCode);
// 加载片段着色器程序
int fragmentShader = GLESUtils.loadShader(GLES20.GL_FRAGMENT_SHADER,
fragmentShaderCode);
// 创建空的OpenGL ES程序
mProgram = GLES20.glCreateProgram();
// 将顶点着色器添加到程序中
GLES20.glAttachShader(mProgram, vertexShader);
// 将片段着色器添加到程序中
GLES20.glAttachShader(mProgram, fragmentShader);
// 创建OpenGL ES程序可执行文件
GLES20.glLinkProgram(mProgram);
// 获取顶点着色器vPosition成员的句柄
positionHandle = GLES20.glGetAttribLocation(mProgram, "vPosition");
// 获取顶点着色器中纹理坐标的句柄
texCoordinateHandle = GLES20.glGetAttribLocation(mProgram, "vTexCoordinate");
// 获取绘制矩阵句柄
vPMatrixHandle = GLES20.glGetUniformLocation(mProgram, "uMVPMatrix");
// 获取yuvType句柄
mYUVTypeHandle = GLES20.glGetUniformLocation(mProgram, "yuvType");
// 生成YUV纹理句柄
GLES20.glGenTextures(3, mPlanarTextureHandles);
}
public void surfaceChanged(int width, int height) {
GLES20.glViewport(0, 0, width, height);
}
public void onDraw(float[] matrix, YUVFormat yuvFormat) {
// 将程序添加到OpenGL ES环境
GLES20.glUseProgram(mProgram);
// 重新绘制背景色为黑色
GLES20.glClearColor(0.0f, 0.0f, 0.0f, 1.0f);
GLES20.glClear(GLES20.GL_COLOR_BUFFER_BIT);
// 为正方形顶点启用控制句柄
GLES20.glEnableVertexAttribArray(positionHandle);
// 写入坐标数据
GLES20.glVertexAttribPointer(positionHandle, COORDS_PER_VERTEX, GLES20.GL_FLOAT, false, vertexStride, vertexBuffer);
// 启用纹理坐标控制句柄
GLES20.glEnableVertexAttribArray(texCoordinateHandle);
// 写入坐标数据
GLES20.glVertexAttribPointer(texCoordinateHandle, COORDS_PER_VERTEX, GLES20.GL_FLOAT, false, vertexStride, textureBuffer);
// 将投影和视图变换传递给着色器
GLES20.glUniformMatrix4fv(vPMatrixHandle, 1, false, matrix, 0);
int yuvType = 0;
// 设置yuvType
if (yuvFormat == YUVFormat.I420) {
yuvType = 0;
} else if (yuvFormat == YUVFormat.NV12) {
yuvType = 1;
} else if (yuvFormat == YUVFormat.NV21) {
yuvType = 2;
}
GLES20.glUniform1i(mYUVTypeHandle, yuvType);
// yuvType: 0是I420，1是NV12
int planarCount = 0;
if (yuvFormat == YUVFormat.I420) {
planarCount = 3;
mSampleHandle[0] = GLES20.glGetUniformLocation(mProgram, "samplerY");
mSampleHandle[1] = GLES20.glGetUniformLocation(mProgram, "samplerU");
mSampleHandle[2] = GLES20.glGetUniformLocation(mProgram, "samplerV");
} else {
//NV12、NV21有两个平面
planarCount = 2;
mSampleHandle[0] = GLES20.glGetUniformLocation(mProgram, "samplerY");
mSampleHandle[1] = GLES20.glGetUniformLocation(mProgram, "samplerUV");
}
for (int i = 0; i < planarCount; i++) {
GLES20.glActiveTexture(GLES20.GL_TEXTURE0 + i);
GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, mPlanarTextureHandles.get(i));
GLES20.glUniform1i(mSampleHandle[i], i);
}
// 绘制
GLES20.glDrawArrays(GLES20.GL_TRIANGLE_STRIP, 0, 4);
// 禁用顶点阵列
GLES20.glDisableVertexAttribArray(positionHandle);
GLES20.glDisableVertexAttribArray(texCoordinateHandle);
}
public void release() {
GLES20.glDeleteProgram(mProgram);
mProgram = -1;
}
/**
* 将图片数据绑定到纹理目标，适用于UV分量分开存储的（I420）
*
* @param yPlane YUV数据的Y分量
* @param uPlane YUV数据的U分量
* @param vPlane YUV数据的V分量
* @param width YUV图片宽度
* @param height YUV图片高度
*/
public void feedTextureWithImageData(ByteBuffer yPlane, ByteBuffer uPlane, ByteBuffer vPlane, int width, int height) {
//根据YUV编码的特点，获得不同平面的基址
textureYUV(yPlane, width, height, 0);
textureYUV(uPlane, width / 2, height / 2, 1);
textureYUV(vPlane, width / 2, height / 2, 2);
}
/**
* 将图片数据绑定到纹理目标，适用于UV分量交叉存储的（NV12、NV21）
*
* @param yPlane YUV数据的Y分量
* @param uvPlane YUV数据的UV分量
* @param width YUV图片宽度
* @param height YUV图片高度
*/
public void feedTextureWithImageData(ByteBuffer yPlane, ByteBuffer uvPlane, int width, int height) {
//根据YUV编码的特点，获得不同平面的基址
textureYUV(yPlane, width, height, 0);
textureNV12(uvPlane, width / 2, height / 2, 1);
}
/**
* 将图片数据绑定到纹理目标，适用于UV分量分开存储的（I420）
*
* @param imageData YUV数据的Y/U/V分量
* @param width YUV图片宽度
* @param height YUV图片高度
*/
private void textureYUV(ByteBuffer imageData, int width, int height, int index) {
// 将纹理对象绑定到纹理目标
GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, mPlanarTextureHandles.get(index));
// 设置放大和缩小时，纹理的过滤选项为：线性过滤
GLES20.glTexParameteri(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_MIN_FILTER, GLES20.GL_LINEAR);
GLES20.glTexParameteri(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_MAG_FILTER, GLES20.GL_LINEAR);
// 设置纹理X,Y轴的纹理环绕选项为：边缘像素延伸
GLES20.glTexParameteri(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_WRAP_S, GLES20.GL_CLAMP_TO_EDGE);
GLES20.glTexParameteri(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_WRAP_T, GLES20.GL_CLAMP_TO_EDGE);
// 加载图像数据到纹理，GL_LUMINANCE指明了图像数据的像素格式为只有亮度，虽然第三个和第七个参数都使用了GL_LUMINANCE，
// 但意义是不一样的，前者指明了纹理对象的颜色分量成分，后者指明了图像数据的像素格式
// 获得纹理对象后，其每个像素的r,g,b,a值都为相同，为加载图像的像素亮度，在这里就是YUV某一平面的分量值
GLES20.glTexImage2D(
GLES20.GL_TEXTURE_2D, 0,
GLES20.GL_LUMINANCE, width, height, 0,
GLES20.GL_LUMINANCE,
GLES20.GL_UNSIGNED_BYTE, imageData
);
}
/**
* 将图片数据绑定到纹理目标，适用于UV分量交叉存储的（NV12、NV21）
*
* @param imageData YUV数据的UV分量
* @param width YUV图片宽度
* @param height YUV图片高度
*/
private void textureNV12(ByteBuffer imageData, int width, int height, int index) {
GLES20.glBindTexture(GLES20.GL_TEXTURE_2D, mPlanarTextureHandles.get(index));
GLES20.glTexParameteri(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_MIN_FILTER, GLES20.GL_LINEAR);
GLES20.glTexParameteri(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_MAG_FILTER, GLES20.GL_LINEAR);
GLES20.glTexParameteri(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_WRAP_S, GLES20.GL_CLAMP_TO_EDGE);
GLES20.glTexParameteri(GLES20.GL_TEXTURE_2D, GLES20.GL_TEXTURE_WRAP_T, GLES20.GL_CLAMP_TO_EDGE);
GLES20.glTexImage2D(
GLES20.GL_TEXTURE_2D, 0,
GLES20.GL_LUMINANCE_ALPHA, width, height, 0,
GLES20.GL_LUMINANCE_ALPHA,
GLES20.GL_UNSIGNED_BYTE, imageData
);
}
}
具体改动点主要就是增加了根据YUV类型生成对应的纹理，并将纹理传入OpenGL中
DisplayYUVGLSurfaceView
新建一个GLSurfaceView，在其中使用YUVFilter，完整代码如下：
public class DisplayYUVGLSurfaceView extends GLSurfaceView {
private static final String TAG = DisplayYUVGLSurfaceView.class.getSimpleName();
private Context mContext;
private MyRenderer mMyRenderer;
public DisplayYUVGLSurfaceView(Context context) {
super(context);
init(context);
}
public DisplayYUVGLSurfaceView(Context context, AttributeSet attrs) {
super(context, attrs);
init(context);
}
private void init(Context context) {
mContext = context;
mMyRenderer = new MyRenderer();
setEGLContextClientVersion(2);
setRenderer(mMyRenderer);
setRenderMode(GLSurfaceView.RENDERMODE_WHEN_DIRTY);
}
public void feedYUVData(byte[] yuvData, int width, int height, YUVFormat yuvFormat, int rotate) {
if (yuvData == null) {
return;
}
mMyRenderer.feedData(yuvData, width, height, yuvFormat, rotate);
requestRender();
}
public void setCameraId(int id) {
mMyRenderer.setCameraId(id);
}
static class MyRenderer implements Renderer {
private YUVFilter mYUVFilter;
private YUVFormat mYUVFormat;
private int mWidth;
private int mHeight;
// vPMatrix is an abbreviation for "Model View Projection Matrix"
private float[] mMVPMatrix = new float[16];
// y分量数据
private ByteBuffer y = ByteBuffer.allocate(0);
// u分量数据
private ByteBuffer u = ByteBuffer.allocate(0);
// v分量数据
private ByteBuffer v = ByteBuffer.allocate(0);
// uv分量数据
private ByteBuffer uv = ByteBuffer.allocate(0);
// 标识GLSurfaceView是否准备好
private boolean hasVisibility = false;
private boolean isMirror = false;
private int mRotate;
private int mCameraId;
public MyRenderer() {
mYUVFilter = new YUVFilter();
}
public void setCameraId(int cameraId) {
mCameraId = cameraId;
}
@Override
public void onSurfaceCreated(GL10 gl, EGLConfig config) {
mYUVFilter.surfaceCreated();
}
@Override
public void onSurfaceChanged(GL10 gl, int width, int height) {
mYUVFilter.surfaceChanged(width, height);
hasVisibility = true;
}
@Override
public void onDrawFrame(GL10 gl) {
synchronized (this) {
if (y.capacity() > 0) {
y.position(0);
if (mYUVFormat == YUVFormat.I420) {
u.position(0);
v.position(0);
mYUVFilter.feedTextureWithImageData(y, u, v, mWidth, mHeight);
} else {
uv.position(0);
mYUVFilter.feedTextureWithImageData(y, uv, mWidth, mHeight);
}
MatrixUtils.getMatrix(mMVPMatrix, MatrixUtils.TYPE_FITXY, mWidth, mHeight, mWidth, mHeight);
MatrixUtils.flip(mMVPMatrix, false, true);
if (mCameraId == 1) {
MatrixUtils.flip(mMVPMatrix, true, false);
}
MatrixUtils.rotate(mMVPMatrix, mRotate);
try {
long start = System.currentTimeMillis();
mYUVFilter.onDraw(mMVPMatrix, mYUVFormat);
Log.i(TAG, "drawTexture " + mWidth + "x" + mHeight + " 耗时：" + (System.currentTimeMillis() - start) + "ms");
} catch (Exception e) {
Log.w(TAG, e.getMessage());
}
}
}
}
/**
* 设置渲染的YUV数据的宽高
*
* @param width 宽度
* @param height 高度
*/
public void setYuvDataSize(int width, int height) {
if (width > 0 && height > 0) {
// 初始化容器
if (width != mWidth || height != mHeight) {
this.mWidth = width;
this.mHeight = height;
int yarraySize = width * height;
int uvarraySize = yarraySize / 4;
synchronized (this) {
y = ByteBuffer.allocate(yarraySize);
u = ByteBuffer.allocate(uvarraySize);
v = ByteBuffer.allocate(uvarraySize);
uv = ByteBuffer.allocate(uvarraySize * 2);
}
}
}
}
public void feedData(byte[] yuvData, int width, int height, YUVFormat yuvFormat, int rotate) {
setYuvDataSize(width, height);
synchronized (this) {
mWidth = width;
mHeight = height;
mYUVFormat = yuvFormat;
mRotate = rotate;
if (hasVisibility) {
if (yuvFormat == YUVFormat.I420) {
y.clear();
u.clear();
v.clear();
y.put(yuvData, 0, width * height);
u.put(yuvData, width * height, width * height / 4);
v.put(yuvData, width * height * 5 / 4, width * height / 4);
} else {
y.clear();
uv.clear();
y.put(yuvData, 0, width * height);
uv.put(yuvData, width * height, width * height / 2);
}
}
}
}
}
}
显示Camera的YUV数据
我们使用了Camera系列中Camera2Manager类，通过他获取YUV数据
public class DisplayYUVActivity extends AppCompatActivity implements CameraCallback {
private static final String TAG = DisplayYUVActivity.class.getSimpleName();
private DisplayYUVGLSurfaceView mDisplayYUVGLSurfaceView;
private ICameraManager mCameraManager;
private int mCameraId = 1;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_display_yuvactivity);
mDisplayYUVGLSurfaceView = findViewById(R.id.displayYUVGLView);
mCameraManager = new Camera2Manager(this);
mCameraManager.setCameraId(mCameraId);
mCameraManager.setCameraCallback(this);
mCameraManager.addPreviewBufferCallback(mPreviewBufferCallback);
mDisplayYUVGLSurfaceView.setCameraId(mCameraId);
}
@Override
protected void onResume() {
super.onResume();
mCameraManager.openCamera();
}
@Override
protected void onPause() {
super.onPause();
mCameraManager.releaseCamera();
}
@Override
public void onOpen() {
mCameraManager.startPreview((SurfaceTexture) null);
}
@Override
public void onOpenError(int error, String msg) {
}
@Override
public void onPreview(int previewWidth, int previewHeight) {
}
@Override
public void onPreviewError(int error, String msg) {
}
@Override
public void onClose() {
}
private PreviewBufferCallback mPreviewBufferCallback = new PreviewBufferCallback() {
@Override
public void onPreviewBufferFrame(byte[] data, int width, int height, YUVFormat format) {
mDisplayYUVGLSurfaceView.feedYUVData(data, width, height, format, mCameraManager.getOrientation());
}
};
}
最后
本章我们学习了如何将YUV原数据通过OpenGL显示，该方式通过OpenGL将YUV数据转换为RGB然后显示到屏幕，性能比用CPU转换好很多。
OpenGL ES系列：github.com/xiaozhi003/…，如果对你有帮助可以star下，万分感谢^_^
