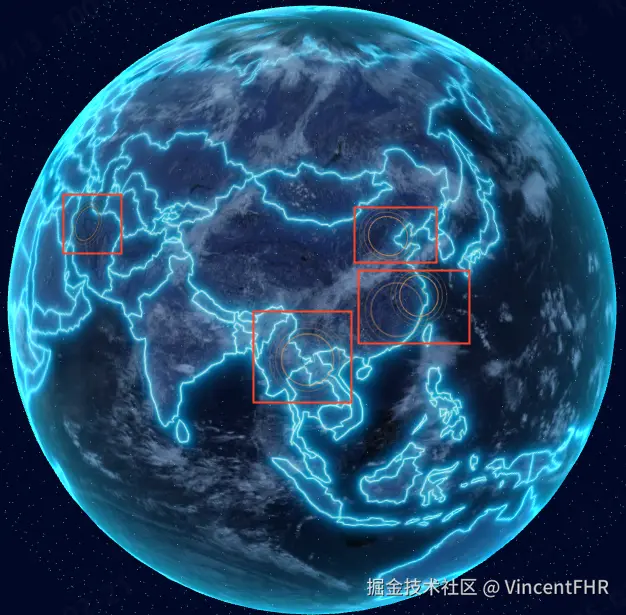

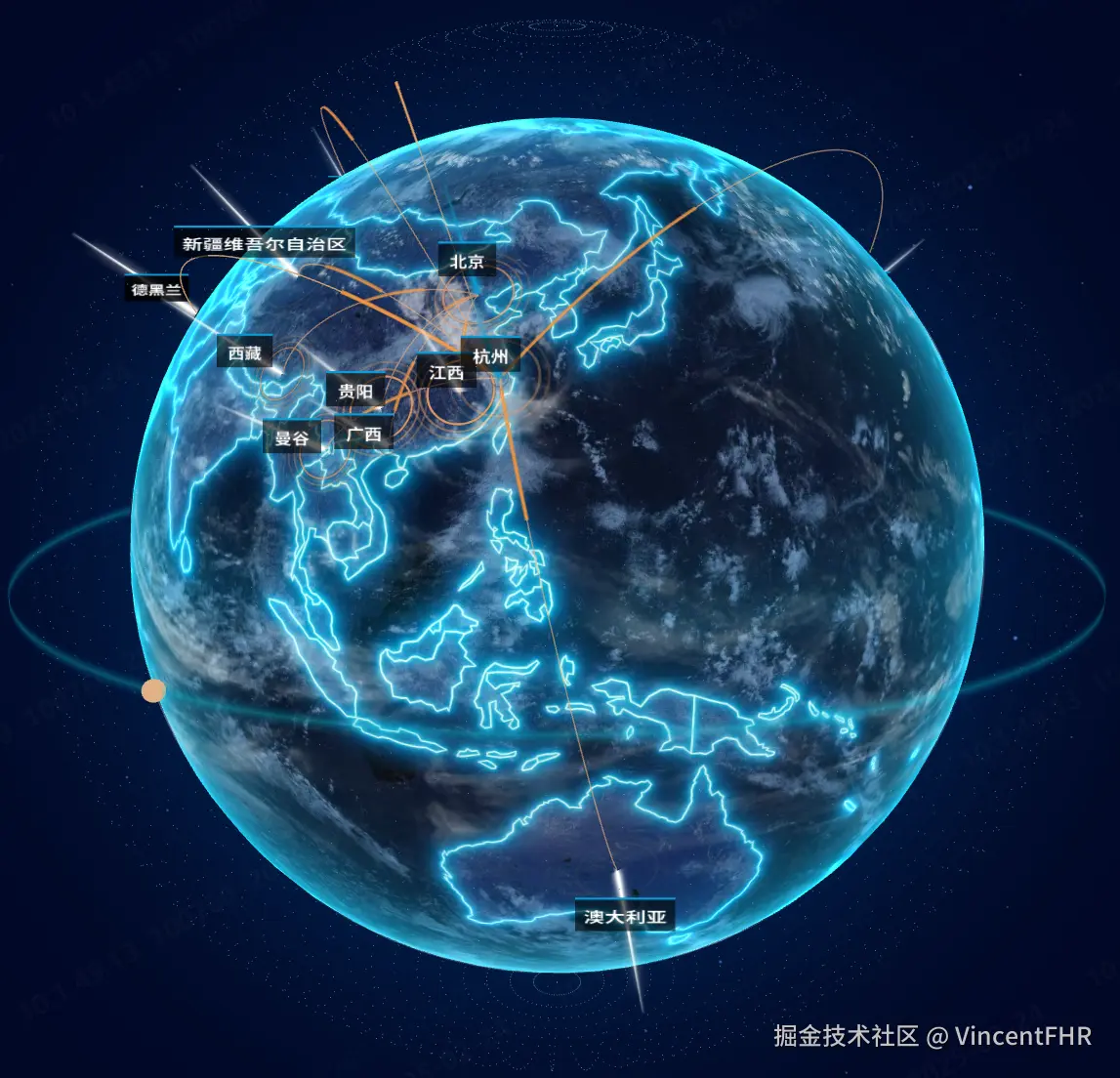

首先看下最终呈现效果

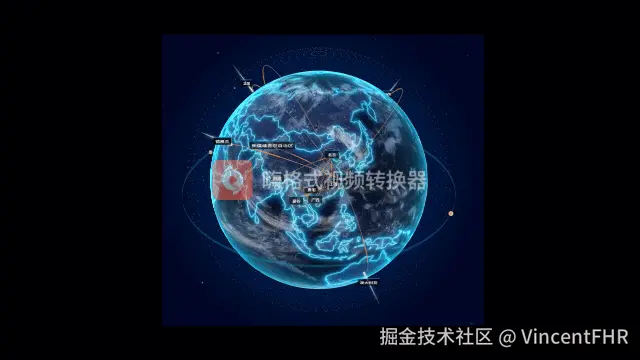

看下 gif 效果 （可以用OBS Studio 录屏和嗨格式转换器转成 gif）
主要功能点包括
- 自动旋转
- 扫光动画
- 卫星环绕
- 地球大气层云朵飘飘特效
- 涟漪波纹动画
- 飞线标注动画
- 文本标注

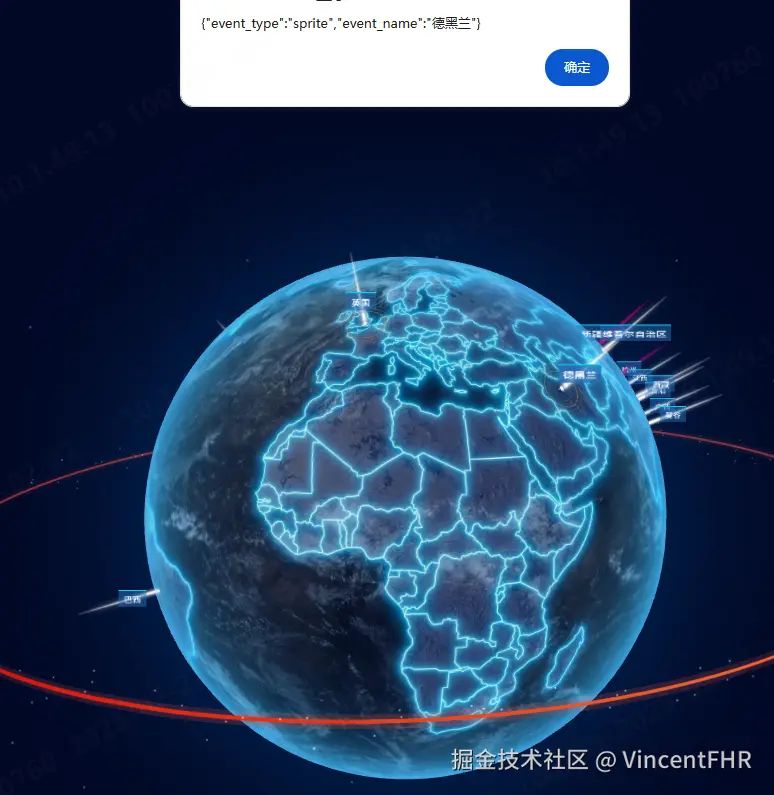

- 点击交互
技术选型考量：
首先，echart-gl 其实也是可以实现 3D 地球的，应该说大部分功能，echarts 都能实现，但是 echarts 偏向于实用，很多动画特效、很多炫酷的效果，用 echarts 来实现比较吃力，总体上，视觉效果远不如 three.js 。但是，用 three.js 来做 3d 地图，思路是很好，但这里面可能涉及到很多 webGL 方面的知识点、空间几何数学知识点、动画分析和图片分解的能力，总体上难度会更大一点，也会更有挑战性，效果也会更惊艳。
一、创建基本场景
用 three.js 来做世界地图，需要初始化 3D 场景，并将需要的物体加入到这个场景当中，基本元素包括：
- Scene —— 即3d场景，后续所有内容都会加入到场景当中，可以理解为一个大容器；
- Camera 相机 —— 可以理解为人的眼睛，可以设置相机的位置，模拟人眼在某个角度去看待 3D 世界的东西；
- Renderer 渲染器 —— 及时捕捉页面的元素的动态变化，并渲染到 web 页面上；
- OrbitControls 轨道控制器 —— 主要功能就是支持用户在页面上拖动元素、缩放元素，并进行更多细节的调整。
二、球体的基本实现

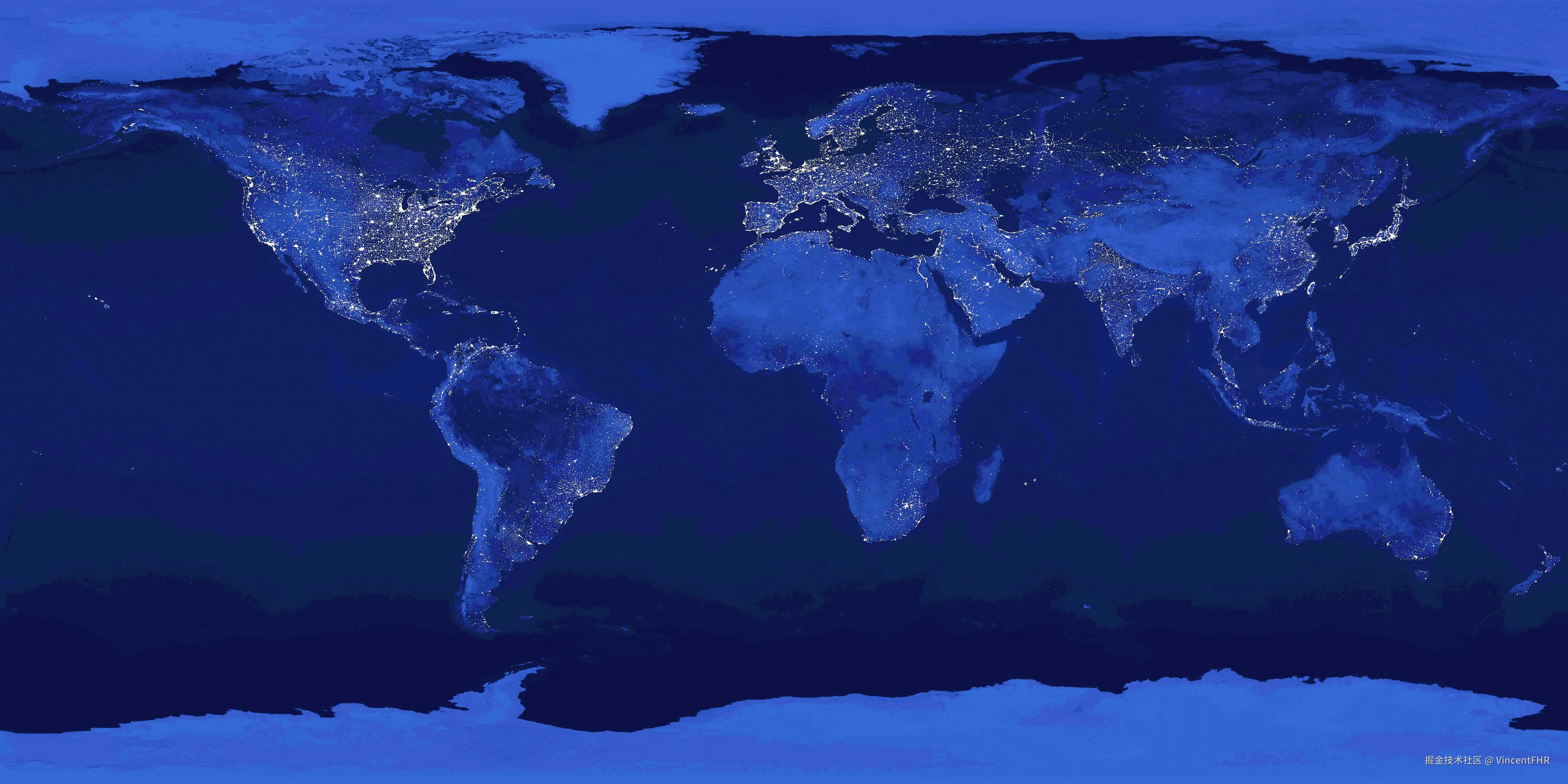

首先地球是个球体模型，three.js 本身就已经支持，所以不需要去加载外部的模型。地球的样式，使用贴图来实现就可以，但是贴图需要按照一定的比例，长宽基本上是 2:1 ， 而且地理边界线要比较准确，下面是我在网上找到的地球贴图。
贴图找到之后，就是要按照 three.js 的要求来创建物体。
第1步，建立一个球模型
const earth_geometry = new SphereBufferGeometry(earth.radius, 50, 50 );
第2步，创建球的材质
this.uniforms.map.value = this.options.textures.earth;
const earth_material = new ShaderMaterial({
uniforms: this.uniforms,
vertexShader: earthVertex,
fragmentShader: earthFragment,
});
earth_material.needsUpdate = false;
注：以上代码涉及到顶点着色器、片元着色器，这些逻辑比较复杂，后面有时间，可以继续研究，暂时就先理解为创建材质就可以了。
第3步：创建地球，并加入场景中
this.earth = new Mesh(earth_geometry, earth_material);
this.earth.name = "earth";
this.earthGroup.add(this.earth);

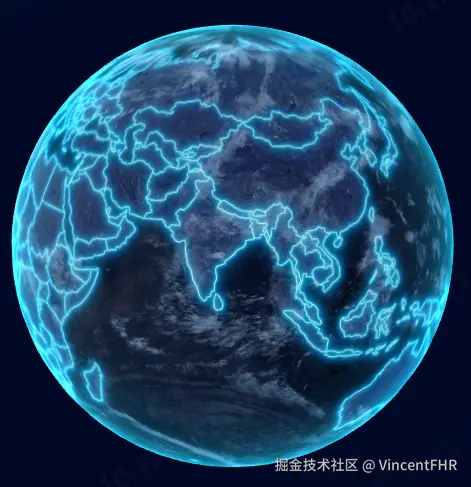

呈现的效果如下：

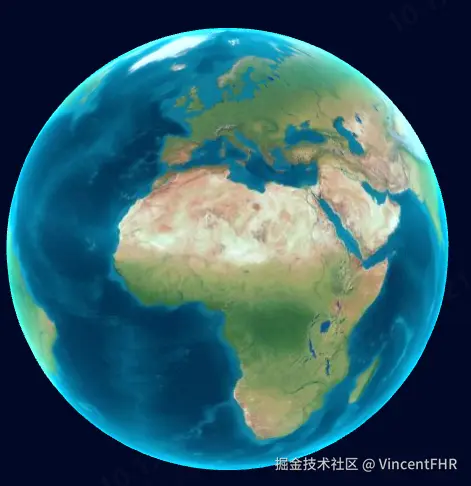

当然也可以用其他贴图，效果如下：

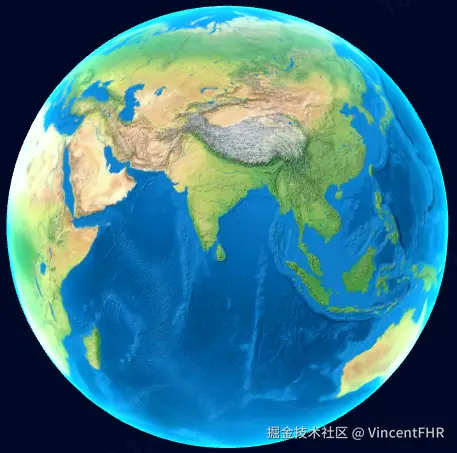

用上面那张很鲜艳的图，效果如下：

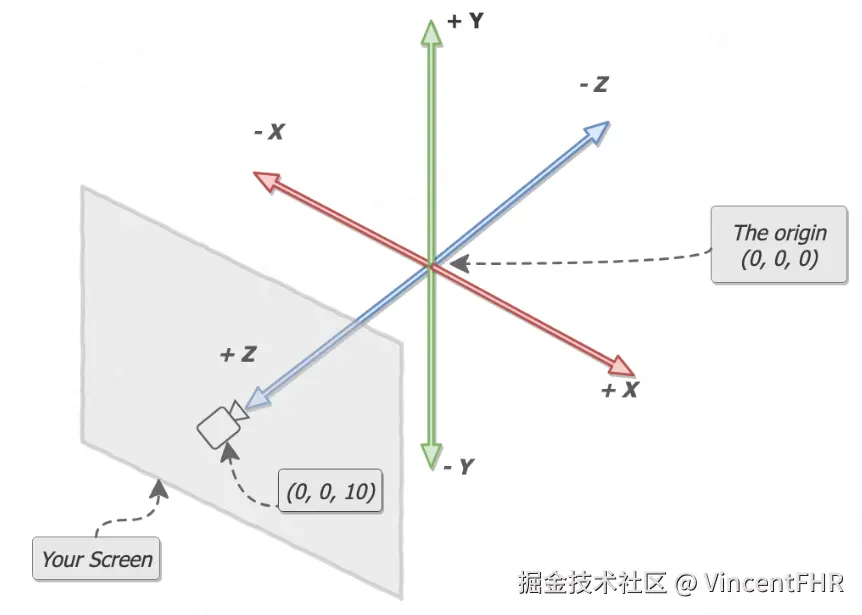

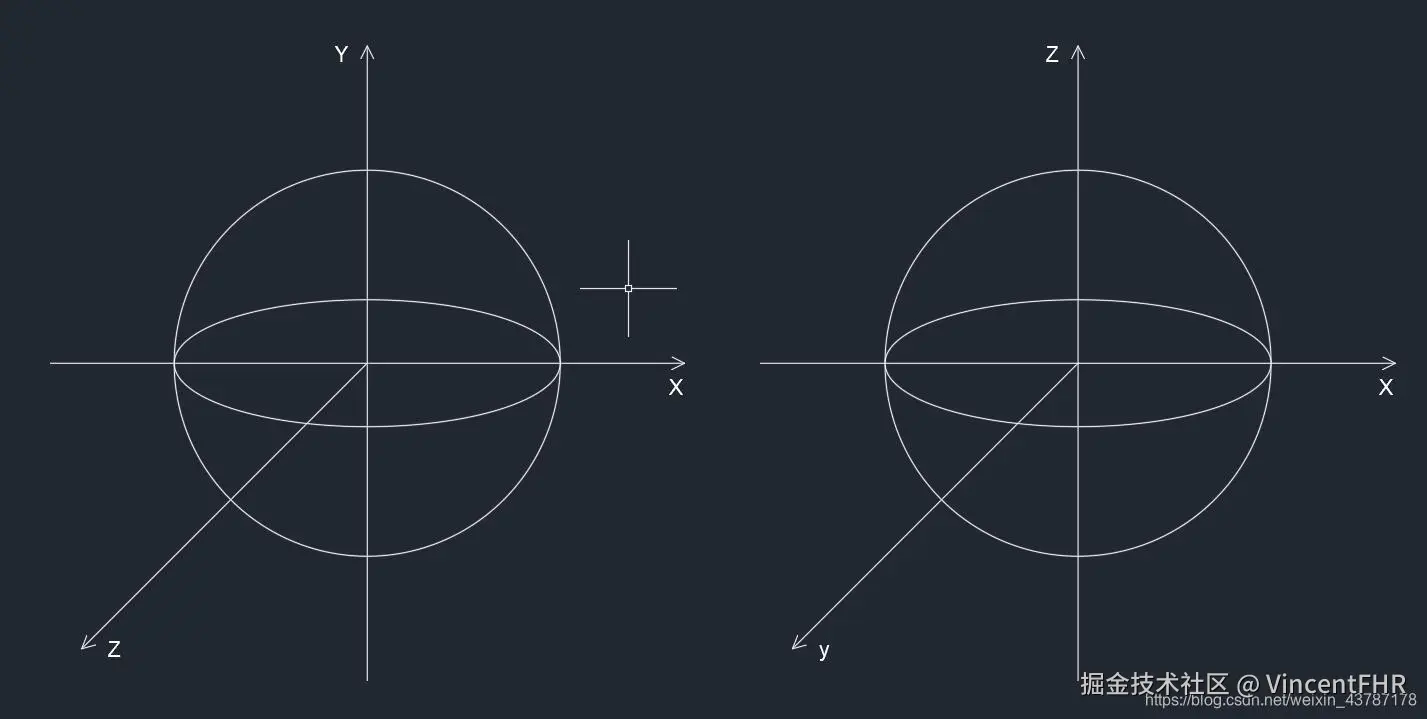

球体做完了，怎么做自动旋转呢？首先我们需要了解 three.js 的坐标系， 我们在空间，加上辅助线，代码如下：
//注解：加上辅助线，试一下（红色X轴，绿色Y轴，蓝色Z轴）
const axesHelper = new AxesHelper(200);
this.scene.add(axesHelper);

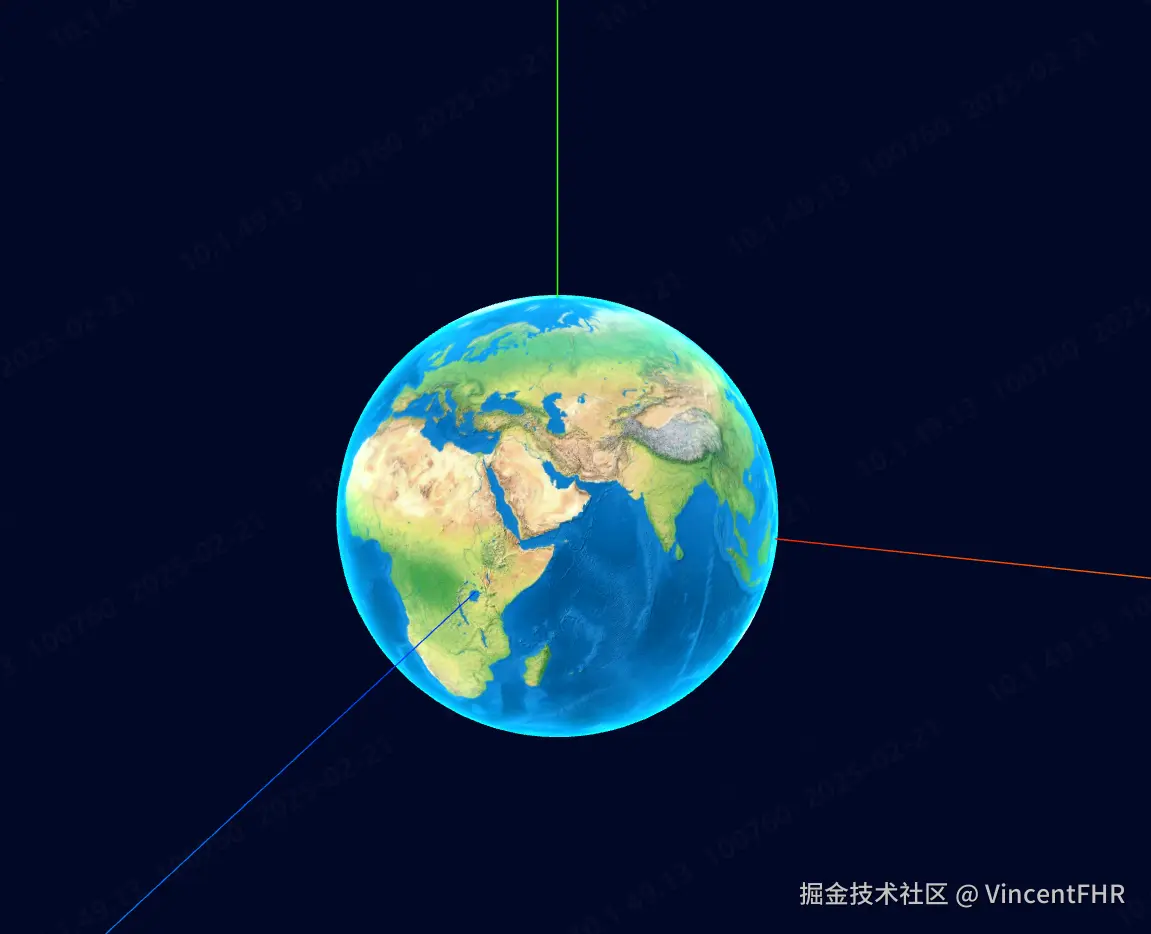

这时候，在3D空间，生成了坐标系，其中红色线表示X轴， 绿色线表示Y轴， 蓝色线表示Z轴，效果如下：
很明显，这跟我们高中数学课上，见到的坐标系是一致的，three.js 的坐标系是这样，但是其他 3D 的坐标系可能不是这样的，所以，选定什么样的技术框架，就要适应它的坐标系。
这时候，我们如果想要地球自西往东（高中地理常识）旋转，这时候，只需要控制球体，绕Y轴旋转就可以了，具体怎么旋转，参考右手法则，大拇指指向Y轴正方向，其它四指弯曲的方向，就是旋转方向；如果是负数，则大拇指指向Y轴的反方向，其它四指弯曲的方向，就是旋转方向。
自西往东旋转，代码应该是：
this.earthGroup.rotation.y += 0.01;
三、大气层云朵飘飘效果
方案一：可以在地球的外面再套一个透明的球，这个球贴上云层图片，然后旋转速度跟地球的旋转速度不一样，形成相对运动，这样就会有云朵飘飘的效果。

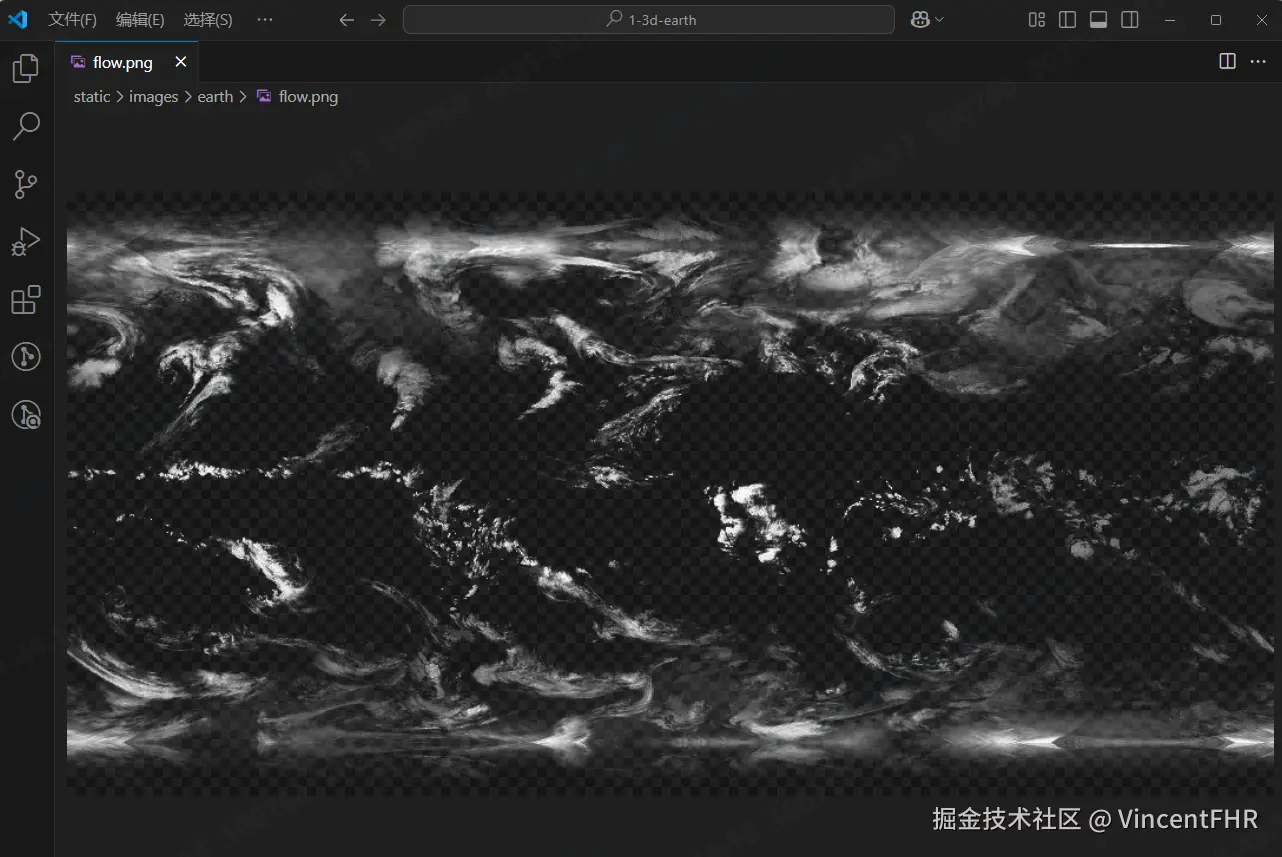

可以在网上找一张透明的云层贴图：
加上云层后，效果如下：
由于地球的贴图本身又云朵纹理，外面又加上一层流动的云朵，整体看起来，云朵有点多，可以让设计师去掉地球贴图的云朵，这样视觉效果更好。
方案二：上面的实现方式有点单调，原因是外层的球，设置了自西往东，跟地球转动方向一致，虽然跟地球的转动速度不一样，形成了相对运动，但是云朵也只能局限于左右运动，不能向其他方向运动，这个效果比较死板。如果想要往其他方向运动，可以创建着色器材质，靠顶点着色器、片元着色器来辅助。
着色器相关知识点简介如下：
1、绘制简单的几何体，加载贴图
例如创建一个球体，加载云层纹理贴图
const fgeometry = new THREE.SphereGeometry(this.earth.radius * 1.002, 60, 60);
const cloudTexture = new THREE.TextureLoader().load('/static/images/cloud.png');
2、使用uniform变量
这里除了将纹理贴图传到着色器中，还传递了一个时间，这个时间来让纹理动起来。云朵的纹理的 wrapS 和 wrapT 设置成 THREE.RepeatWrapping，这是让纹理简单地重复到无穷大，而不至于 0,0 到 1,1 的范围。
uniforms = {
cloudTexture: {
value: cloudTexture
},
time: {
value: 0.0
},
}
3、顶点着色器
顶点着色器确定每个顶点的位置，并通过 varying 向片元着色器传递相关变量。
//顶点着色器
const VSHADER_SOURCE =
`varying vec2 v_Uv;
void main () {
//顶点纹理坐标
v_Uv = uv;
gl_Position = projectionMatrix * viewMatrix * modelMatrix * vec4(position, 1.0);
}
`;
4、片元着色器
片元着色器获取该点的位置后，去纹理图片找对应位置的色块，并通过时间参数 time 改变纹理坐标的偏移量，将色块赋值。
//片元着色器
const FSHADER_SOURCE =
`
//时间变量
uniform float time;
//大气纹理图像
uniform sampler2D cloudTexture;
//片元纹理坐标
varying vec2 v_Uv;
void main () {
//向量加法，根据时间变量计算新的纹理坐标
vec2 new_Uv= v_Uv + vec2(0.01, 0.02) * time;
//提取大气纹理图像的颜色值（纹素）
vec4 colors = texture2D(cloudTexture, new_Uv);
gl_FragColor = vec4(colors.rgb, colors.a * 0.6);
}
`
5、整体代码
createEarthAperture() {
//顶点着色器
const VSHADER_SOURCE =
`
varying vec2 v_Uv;
void main () {
//顶点纹理坐标
v_Uv = uv;
gl_Position = projectionMatrix * viewMatrix * modelMatrix * vec4(position, 1.0);
}
`;
//片元着色器
const FSHADER_SOURCE =
`
uniform float time; //时间变量
uniform sampler2D cloudTexture; //大气纹理图像
varying vec2 v_Uv; //片元纹理坐标
void main () {
//向量加法，根据时间变量计算新的纹理坐标
vec2 new_Uv= v_Uv + vec2(0.01, 0.02) * time;
//利用噪声随机使纹理坐标随机化
//vec4 noise_Color = texture2D( cloudTexture, new_Uv );
//new_Uv.x += noise_Color.r * 0.2;
//new_Uv.y += noise_Color.g * 0.2;
//提取大气纹理图像的颜色值（纹素）
vec4 colors = texture2D(cloudTexture, new_Uv);
gl_FragColor = vec4(colors.rgb, colors.a * 0.6);
}
`
//着色器材质
const flowMaterial = new THREE.ShaderMaterial({
uniforms: this.cloud_uniforms,
//顶点着色器
vertexShader: VSHADER_SOURCE,
//片元着色器
fragmentShader: FSHADER_SOURCE,
transparent: true
})
//创建比基础球体略大的球状几何体
const fgeometry = new THREE.SphereGeometry(this.options.earth.radius * 1.002, 60, 60);
//创建大气球体
const fsphere = new THREE.Mesh(fgeometry, flowMaterial);
this.group.add(fsphere);
}
这样，云朵飘飘的效果就已经形成。
四、地球辉光
如果想要地球边缘发光的效果，那么可以借助贴图，通过精灵来实现。
精灵
这里说的精灵是 three.js 自定义的一种特质物品，就是无论空间怎么翻转、移动，该物体总是对着照相机，也就是说，物体总是面对着用户，创建精灵物体需要精灵材质，典型的代码如下：
createEarthGlow() {
//注解：地球半径
const R = this.options.earth.radius;
//注解：TextureLoader创建一个纹理加载器对象，可以加载图片作为纹理贴图
const texture = this.options.textures.glow;
/*
注解：创建精灵材质对象SpriteMaterial，为什么是精灵材质，因为这个背景图始终要面向用户，
所以要创建精灵，精灵就要选用精灵材质
*/
const spriteMaterial = new SpriteMaterial({
//注解：设置精灵纹理贴图
map: texture,
color: 0x4390d1,
//注解：开启透明，如果是false，将是一个正方形，遮挡后面景观
transparent: true,
//注解：可以通过透明度整体调节光圈，就是可以控制发光亮度
opacity: 0.7,
//禁止写入深度缓冲区数据
depthWrite: false,
});
//注解：创建表示地球光圈的精灵模型
const sprite = new Sprite(spriteMaterial);
sprite.name = 'glow';
//注解：适当缩放精灵
sprite.scale.set(R * 3.0, R * 3.0, 1);
//注解：将精灵加到 earthGroup
this.earthGroup.add(sprite);
}
看下精灵贴图：
五、图片标注
地球上面已经创建好了，现在如果想要在地球表面进行一些标注，该怎么实现呢？首先这里涉及到坐标的变换。我们拿到的数据可能是经纬度的数据，那这些数据怎么转化为三维空间的坐标呢？

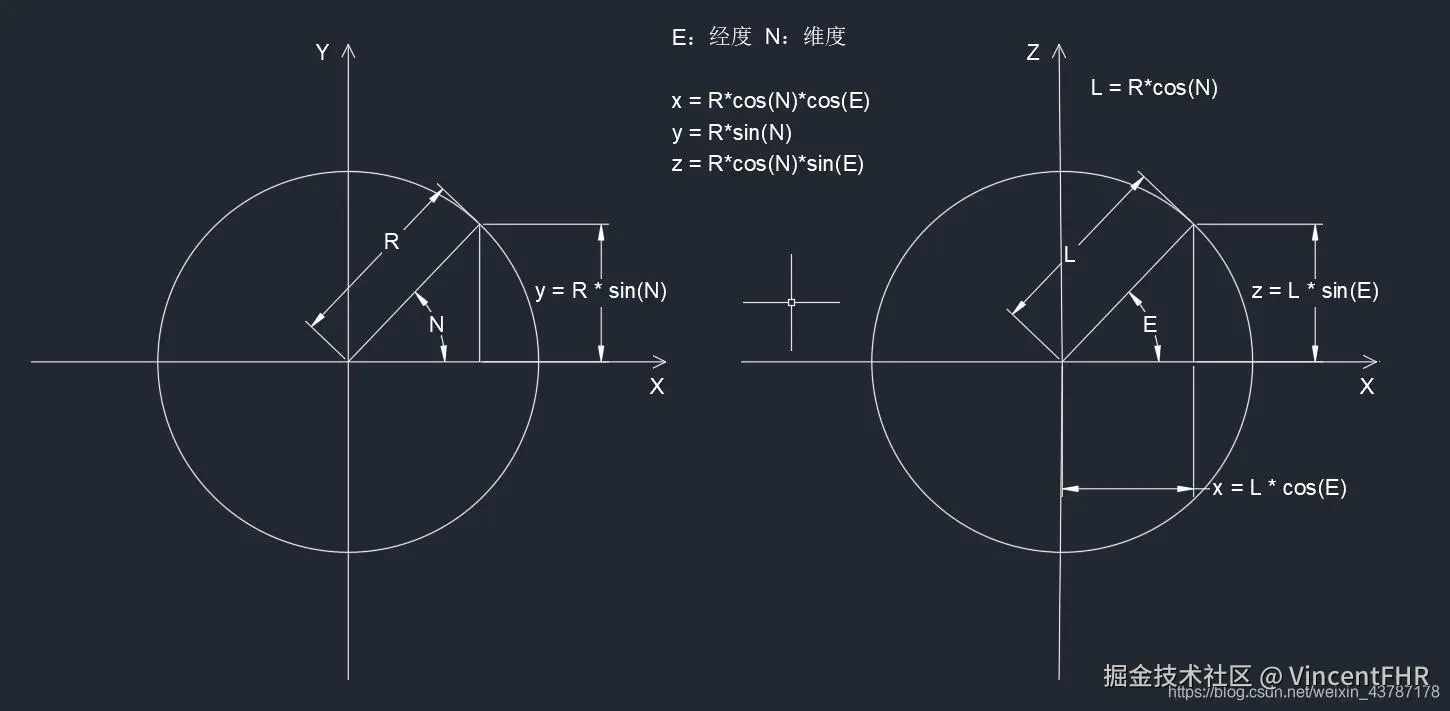

这里需要空间几何的一些计算方法，见下图：
经纬度坐标，转球面坐标，代码如下：
//注解：{地球半径} R {经度(角度值)} longitude {维度(角度值)} latitude
export const lon2xyz = (R:number, longitude:number, latitude:number): Vector3 => {
//转弧度值
let lon = longitude * Math.PI / 180;
//转弧度值
const lat = latitude * Math.PI / 180;
//js坐标系z坐标轴对应经度-90度，而不是90度
lon = -lon;
//经纬度坐标转球面坐标计算公式
const x = R * Math.cos(lat) * Math.cos(lon);
const y = R * Math.sin(lat);
const z = R * Math.cos(lat) * Math.sin(lon);
//返回球面坐标
return new Vector3(x, y, z);
}
有了这个坐标转化，下面的工作就容易开展下去了。
场景：我们要在地球仪某个地点上标注一个平面，这时，不得不说 three.js 一个很重要的几何体 PlaneBufferGeometry， PlaneBufferGeometry 是平面的意思，创建这个平面之后，该平面默认是紧贴着 XOY 平面的，而且跟 Z 轴 垂直，很好理解。
但是平面既然默认是贴在 XOY 平面上，那怎么旋转、移动到球面上呢？
第一步：将平面位置移动到球面某个点上
mesh.position.set(coord.x, coord.y, coord.z);
第二步：旋转平面，使之贴近地球表面
原来平面的单位法向量（与这个平面垂直的向量称为法向量）是 (0,0,1)， 而地球某个点 (x,y,z) 的单位法向量是：
new Vector3(coord.x, coord.y, coord.z).normalize()
这样通过旋转法向量，就可以将平面贴在地球上
完整代码如下
//注解：光柱底座矩形平面
export const createPointMesh = (options: {
radius: number,
lon: number,
lat: number,
material: MeshBasicMaterial
}) => {
//注解：创建一个平面几何体，这个几何体长和宽都是1，大小先不纠结，因为后面通过 scale 可以缩放，注意这个平面默认在三维空间的 XOY 平面上
const geometry = new PlaneBufferGeometry(1, 1);
//注解：通过传过来的平面材质，生成物体 mesh ，并且通过 scale 缩放这个平面的大小
const mesh = new Mesh(geometry, options.material);
const size = options.radius * 0.05;
mesh.scale.set(size, size, size);
//注解：经纬度转球面坐标,并设置这个平面的位置（注意这个1.0015，主要还是比地球稍微高出一点）
const coord = lon2xyz(options.radius * 1.0021, options.lon, options.lat);
mesh.position.set(coord.x, coord.y, coord.z);
//注解：将这个向量，转化为长度为1，方向不变的变量（这个其实就是这个平面的单位法向量）
const coordVec3 = new Vector3(coord.x, coord.y, coord.z).normalize();
//注解：这个是z轴正方向，长度为1的向量
const meshNormal = new Vector3(0, 0, 1);
//注解：将这个平面进行旋转，使之贴近球面，怎么旋转？ 首先我们创建的平面，默认是垂直于z轴的，所以需要从（0,0,1）旋转到平面位置对应的法向量，也就是 coordVec3 代表的向量
mesh.quaternion.setFromUnitVectors(meshNormal, coordVec3);
return mesh;
}

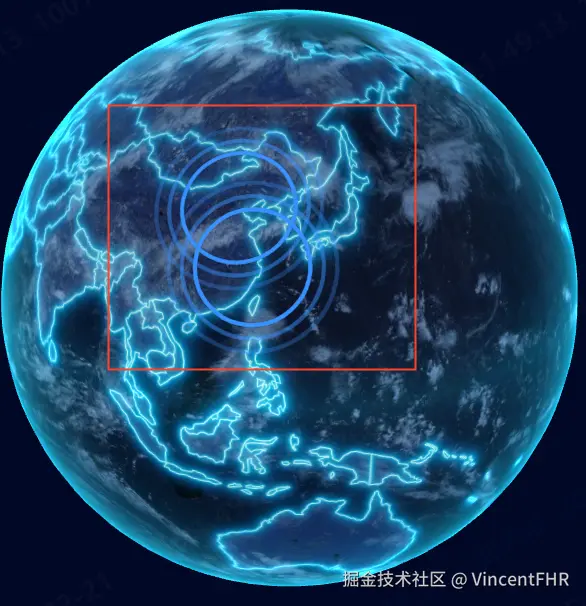

我们稍微将这个平面放大一点，用上蓝色的波纹贴图，效果如下：
现在这2个平面就是紧贴地球了。
六、涟漪波纹动画
上面已经做好了平面，现在可以让这个波纹动起来，原理就是不断地放大缩小这个平面，从而形成波纹效果。 在 requestanimationframe 里面，改变缩放大小、透明度，从而形成动画，代码如下：
//注解：通过不断改变这个缩放，让波纹动起来 mesh.scale.set 、 mesh.material.opacity 来改变大小和材质
if (this.waveMeshArr.length) {
this.waveMeshArr.forEach((mesh: Mesh) => {
mesh.userData['scale'] += 0.007;
mesh.scale.set(
mesh.userData['size'] * mesh.userData['scale'],
mesh.userData['size'] * mesh.userData['scale'],
mesh.userData['size'] * mesh.userData['scale']
);
if (mesh.userData['scale'] <= 1.5) {
(mesh.material as Material).opacity = (mesh.userData['scale'] - 1) * 2;
//保证透明度在0\~1之间变化
} else if (mesh.userData['scale'] > 1.5 && mesh.userData['scale'] <= 2) {
(mesh.material as Material).opacity = 1 - (mesh.userData['scale'] - 1.5) * 2;
//2等于1/(2.0-1.5) mesh缩放2倍对应0 缩放1.5被对应1
} else {
mesh.userData['scale'] = 1;
}
});
}
效果如下
七、文本标注
上面通过创建平面 PlaneBufferGeometry 并将贴图放在这个平面上，通过位置移动、旋转来在球面上进行标注，但是，如果我们想要标注文本，文本内容是动态的，那该怎么办呢？
答案依旧是使用贴图，不过这张贴图不是 png 的固定图片，而是在页面上创建一个 div， 并将 div 转化为 canvas， 然后用 canvas 作为贴图，这样就可以实现文本标注。
需要注意的是：这个文本是要给用户看的，所以无论地球怎么旋转，这个文本都要面朝用户，这就是典型的精灵的特性，所以我们用精灵来实现。
代码如下：
const p = lon2xyz(this.options.earth.radius * 1.001, e.E, e.N);
//注解：根据城市名称，生成html
const div = `<div class="fire-div">${e.name}</div>`;
const shareContent = document.getElementById("html2canvas");
shareContent.innerHTML = div;
//注解：将以上的 html 转化为 canvas，再将 canvas 转化为贴图
const opts = {
//注解：这样表示背景透明
backgroundColor: null,
scale: 6,
dpi: window.devicePixelRatio,
};
const canvas = await html2canvas(document.getElementById("html2canvas"), opts);
const dataURL = canvas.toDataURL("image/png");
const map = new TextureLoader().load(dataURL);
//注解：根据精灵材质，生成精灵，为什么选用精灵？因为精灵的特点就是，始终面向用户
const material = new SpriteMaterial({
map: map,
transparent: true,
});
const sprite = new Sprite(material);
//注解：这里的缩放，是根据一个单位来计算的，精灵是二维的，所以第三个无论怎么设置，都是不会变动的, 所以干脆设置为1
const len = 5 + (e.name.length - 2) * 2;
sprite.scale.set(len, 3, 1);
//注解：精灵图片悬空，很好理解，将精灵加入到 eath 这个物体上，而没有加入 eathgroup 中, 其实好像都是一样的
sprite.position.set(p.x * 1.1, p.y * 1.1, p.z * 1.1);
最后呈现的效果：

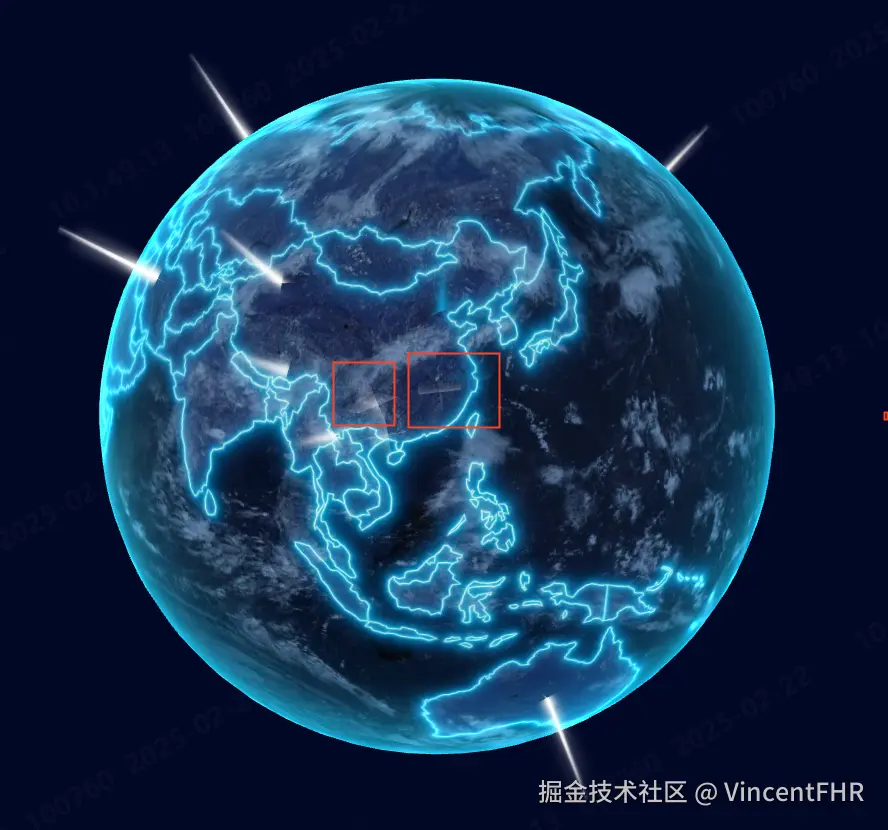

八、光柱标注

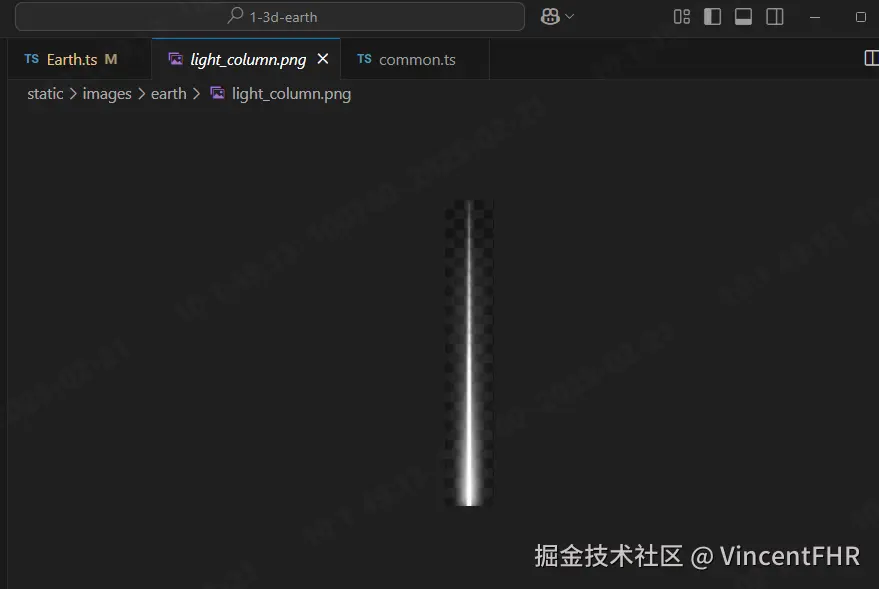

首先看下光柱的贴图
原理：在地球上标记光柱，其实也是通过创建2个平面来实现，每个平面的贴图如上，这两个平面十字相交（让它看起来更加立体，所以十字相交），最后垂直于地球平面即可。
十字相交的形态，可以看下图：
首先创建一个平面 PlaneBufferGeometry， 然后设置贴图为光柱图片，再克隆一个一模一样的平面，将这两个平面通过旋转，形成十字相交状态。 再创建一个组合，将这两个平面都加入到组合当中，设置整体组合的位置，再类似旋转法向量一样，将平面组合垂直于地球表面，整体代码如下：
//注解：创建柱状，需要注意的是，translate 之后如果还设置组合的位置，那这个组合的中心点为 translate 之前的那个中心点
export const createLightPillar = (options: { radius: number, lon: number, lat: number, index: number, textures: Record\<string, Texture>, punctuation: punctuation }) => {
//注解：这里是设置光柱的高度
const height = options.radius * 0.3;
//注解：这里是创建一个平面，默认是垂直于z轴的，经过旋转
const geometry = new PlaneBufferGeometry(options.radius * 0.1, height);
//注解：经过旋转，这个平面与 ZOX 平面平行
geometry.rotateX(Math.PI / 2);
//注解：经过转移Z轴，使得这个平面全部都在Z轴的正方向
geometry.translate(0, 0, height/2);
//注解：将这个平面和材质生成一个物体
const material = new MeshBasicMaterial({
map: options.textures.light_column,
color: options.punctuation.lightColumn.endColor,
transparent: true,
side: DoubleSide,
//是否对深度缓冲区有任何的影响
depthWrite: false,
});
const mesh = new Mesh(geometry, material);
//注解：生成一个物体组合
const group = new Group();
//注解：这里是两个光柱十字交叉，也就是两个平面互相垂直，互相在中心点交叉
group.add(mesh, mesh.clone().rotateZ(Math.PI / 2));
//注解：将经纬度坐标转化为球面坐标，然后将这个组合设置在这个坐标上面（这时候还没完，因为这个组合没有垂直于球体）
const SphereCoord = lon2xyz(options.radius * 1.0023, options.lon, options.lat);
group.position.set(SphereCoord.x, SphereCoord.y, SphereCoord.z);
//注解：将位置向量变成程度为1的同方向的向量
const coordVec3 = new Vector3(
SphereCoord.x,
SphereCoord.y,
SphereCoord.z
).normalize();
const meshNormal = new Vector3(0, 0, 1);
//按这个向量的位置旋转，使得上面的组合体能都垂直于地球表面
group.quaternion.setFromUnitVectors(meshNormal, coordVec3);
return group;
}

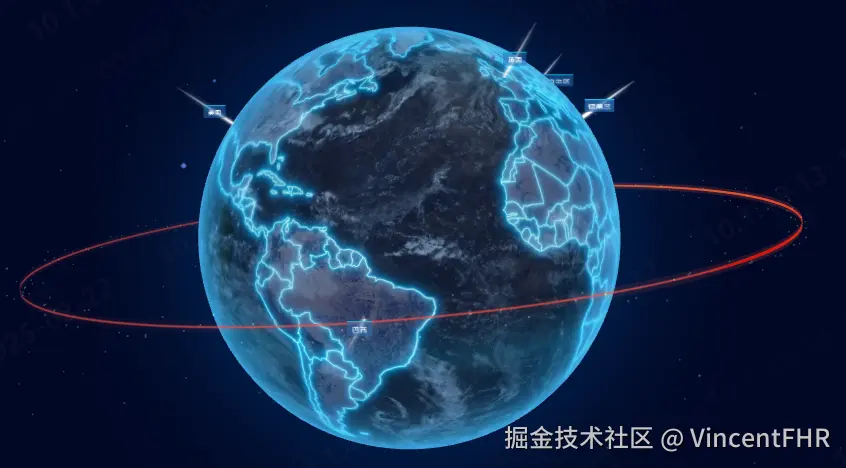

九、流光特效与卫星环绕
使用 three.js 来实现 3D 流光动画，一种比较简单的处理方式，就是使用贴图，效果如下：
使用的贴图如下：
1、创建顶点数组
//注解：创建圆环点组合（这个这些点，都是在 ZOX 平面上）
const circlePoints = getCirclePoints({
//注解：圆的半径
radius: this.options.earth.radius * 1.8,
//注解：圆的切割数量
number: 100,
//注解：表示闭合
closed: true,
});
//注解：这里是将ZOX平面上以原点为圆心，半径为R的圆切割成 N 个点
export const getCirclePoints = (option) => {
const list = [];
for (
let j = 0;
j < 2 * Math.PI - 0.1;
j += (2 * Math.PI) / (option.number || 100)
) {
list.push([
parseFloat((Math.cos(j) * (option.radius || 10)).toFixed(2)),
0,
parseFloat((Math.sin(j) * (option.radius || 10)).toFixed(2)),
]);
}
if (option.closed) list.push(list[0]);
return list;
}
2、设置曲线的材质，并设置贴图
this.options.textures.flyline.wrapT = THREE.RepeatWrapping;
this.options.textures.flyline.wrapS = THREE.RepeatWrapping;
this.options.textures.flyline.repeat.set(1, 2);
//注解：圆环材质
const circleMaterial = new MeshBasicMaterial({
//color: new Color("#0cd1eb"),
map: this.options.textures.flyline,
side: DoubleSide,
transparent: true,
depthWrite: false,
opacity: 1,
});
circleMaterial.needsUpdate = true;
3、利用顶点数组、材质创建一条管道
//注解：创建圆环轨道（已掌握）
export const createAnimateLine = (option) => {
//注解：由多个点数组构成的曲线，通常用于道路
const linePoint = option.pointList.map((item: any) => new Vector3(item[0], item[1], item[2]));
//注解：曲线路径
const curve = new CatmullRomCurve3(linePoint);
//注解：根据曲线路径，生成管道体
const tubeGeometry = new TubeGeometry(
curve,
option.number || 50,
option.radius || 1,
option.radialSegments
);
return new Mesh(tubeGeometry, option.material);
}
4、不断推进贴图的 offset，使之看起来像流动的光线
this.options.textures.flyline.offset.x = this.options.textures.flyline.offset.x + 0.01
最终呈现效果
但是这个红色的光圈好像不太好看，后面我把它改成淡蓝色的了。
十、点击交互
three.js 这个框架中，实现点击事件，只能通过射线(Ray)与射线拾取(Raycaster)来实现。
1、创建射线
//创建射线对象
let raycaster = new THREE.Raycaster();
//创建映射用,用于保存映射结果的顶点
let mouse = new THREE.Vector2();
2、监听页面的点击事件
//创建射线对象
let raycaster = new THREE.Raycaster();
//创建映射用,用于保存映射结果的顶点
let mouse = new THREE.Vector2();
renderer.domElement.addEventListener('click',e=>{
//获取鼠标点击的位置
let x = e.clientX;
let y = e.clientY;
//我们最终点击的位置,要用映射的方式传给射线,射线根据计算的比例，计算出实际发射射线的方向
mouse.x = ( e.clientX / window.innerWidth ) * 2 - 1;
mouse.y = - ( e.clientY / window.innerHeight ) * 2 + 1;
})

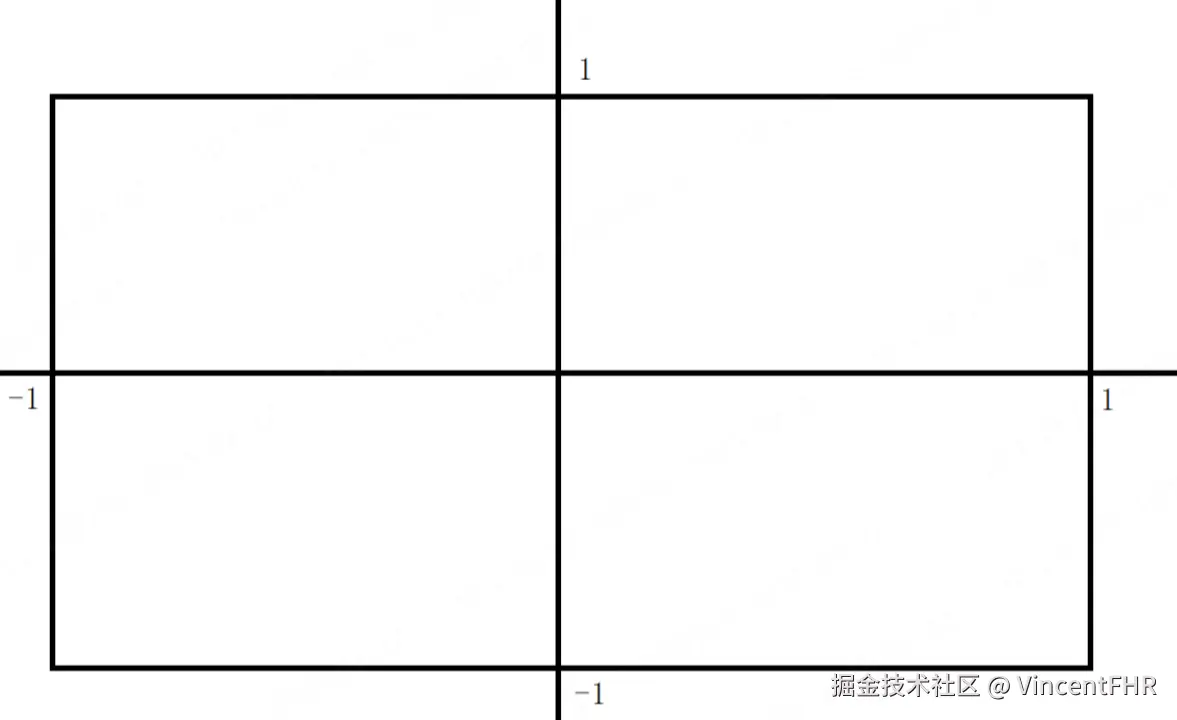

我们点击的位置，一般不是三维空间中的实际位置，所以需要将点击位置转化为 -1 至 1 的坐标中，再通过照相机往这个方向发射一条射线，看击中那些物体，再响应相关的事件。
3、创建射线，并拾取物体
//创建射线对象
let raycaster = new THREE.Raycaster();
//创建映射用,用于保存映射结果的顶点
let mouse = new THREE.Vector2();
renderer.domElement.addEventListener('click',e=>{
//获取鼠标点击的位置
let x = e.clientX;
let y = e.clientY;
mouse.x = (x / window\.innerWidth ) * 2 - 1;
mouse.y = - ( y / window\.innerHeight ) * 2 + 1;
//使用当前相机和映射点修改当前射线属性
raycaster.setFromCamera(mouse,camera);
// 计算物体和射线的交点
let intersects = raycaster.intersectObjects( scene.children );
console.log(intersects);
})
以上代码中，射线拾取到的物体会放在集合 intersects 中，实际上射线击中物体后，可能还是再击中吉他物体，如果想要设置射线集中某些物体，减少遍历的个数，可以在 intersectObjects 这个方法中，传递待需要响应点击事件的物体。
//创建一个待点击的物品集合
this.earth.clickMesh = [];
//将需要响应点击事件的物体，加入以上集合中
this.earth.clickMesh.push(mesh1);
//遍历拾取的物体，做响应
const intersects = this.raycaster.intersectObjects( this.earth.clickMesh );
if(intersects && intersects.length > 0){
const firstObj = intersects[0];
const message = firstObj.object.userData;
this.option.callback(message);
}
如果物体很多，不好区分，那么可以在物体中添加一些自定义的属性，如 id、name 等，如下：
//将这个精灵存放起来
sprite.userData['event_type'] = 'sprite';
sprite.userData['event_name'] = e.name;
this.clickMesh.push(sprite);
这样点击后，alert 出来，效果如下
十一、飞线动画
应用场景：例如在地球仪上，画一条从上海到纽约的飞线。
这里会涉及到比较多的数学知识，几何知识，空间矩阵变换等等。

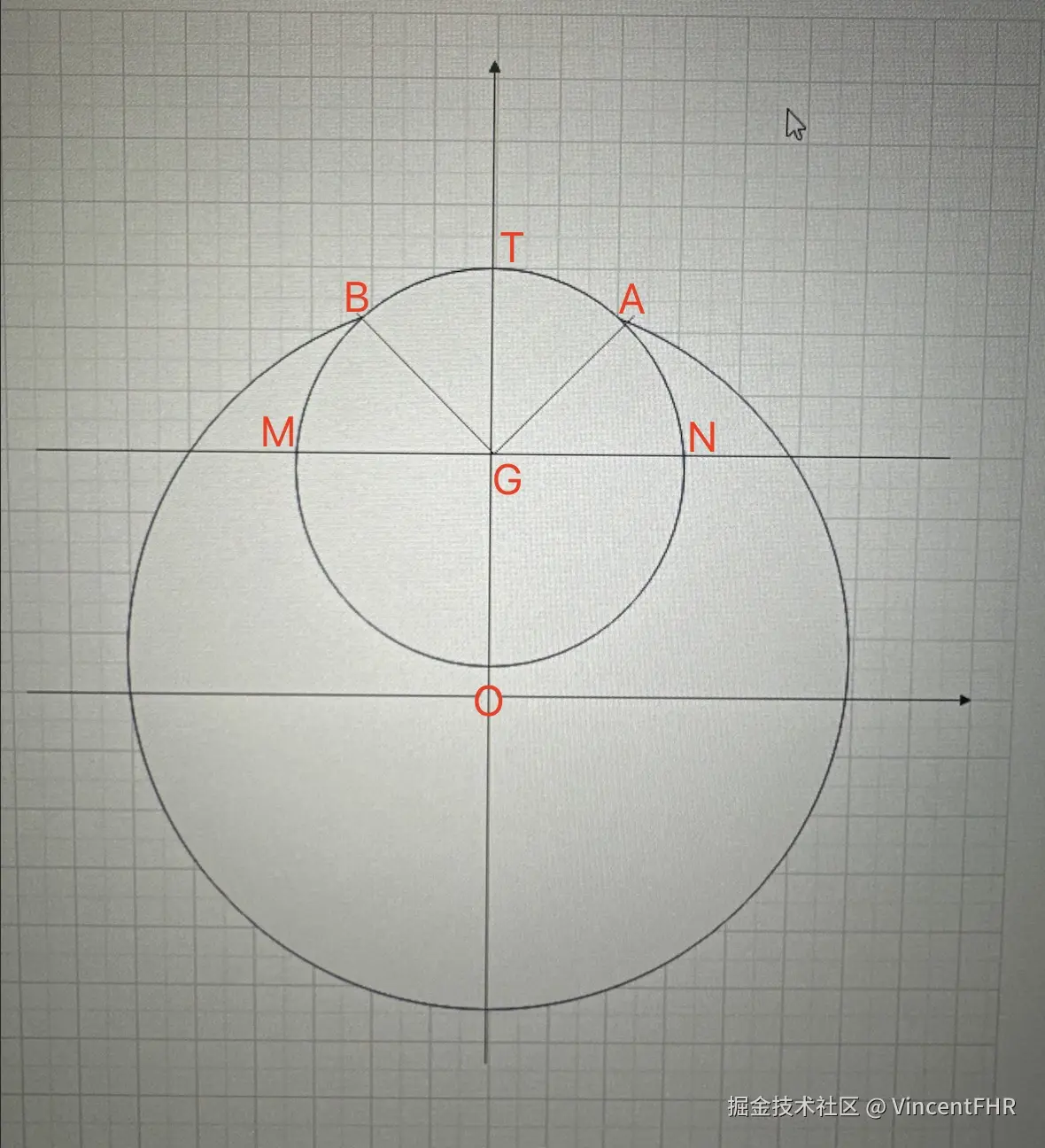

飞线轨道的画法，比较复杂，首先需要进行2次坐标的旋转。例如下图，假设 A为上海， B为纽约，首先 A 和 B 都是在地球表面上， O为地球的圆心， 这时候，需要将 ABO 这个平面旋转到 XOY 平面上，具体怎么旋转？正如上文所说的，用法向量来辅助旋转。
ABO 这个平面的单位法向量计算方式如下：
//注解：飞线起点与球心构成方向向量，方向是球心指向开始地点
const startDir = startSphere.clone().sub(origin);
//注解：飞线结束点与球心构成方向向量。方向是球心指向结束地点
const endDir = endSphere.clone().sub(origin);
//注解：cross 将会生成一个法向量，垂直于上面2个向量，并且指向遵守右手法则，这里通过 normalize 将这个法向量长度变成1
const normal = startDir.clone().cross(endDir).normalize();
旋转到XOY平面上，对应的法向量为 （0,0,1）也就是 Z 轴，这很好理解吧？！
好，通过上面的旋转，我们就可以将 ABO 这个平面贴到 XOY 这个平面上，但是，ATB 这条圆弧，还不是关于Y轴对称的，所以还需要再旋转一次。
也就是说，目前 OG 还没有和 Y轴重叠，那么怎么将 OG 和 Y轴 重叠呢？这时，再借助向量的旋转来实现： 可以计算出 AB 这条弦（直线）的中点，这个中点和圆心O的连线称为一个向量，Y轴的单位向量是 （0,1,0），这时候再旋转一次：
/*计算第二次旋转的四元数*/
//注解：获取这两个点的中点，那么圆心和这个中点的连线必定垂直于开始点和结束点的连线
const middleV3 = startSphereXOY.clone().add(endSphereXOY).multiplyScalar(0.5);
//注解：圆心与这个重点的连线，必定垂直于开始点和结束点的连线，这里取法向量
const midDir = middleV3.clone().sub(origin).normalize();
//注解：这里表示将旋转到Y轴的正方向，注意这里取单位向量
const yDir = new Vector3(0, 1, 0);
//注解：这里旋转为以Y轴为对称的坐标，需要生成第二个四元数
const quaternionXOY_Y = new Quaternion().setFromUnitVectors(midDir, yDir);
//第二次旋转：使旋转到XOY平面的点再次旋转，实现关于Y轴对称
const startSpherXOY_Y = startSphereXOY.clone().applyQuaternion(quaternionXOY_Y);
const endSphereXOY_Y = endSphereXOY.clone().applyQuaternion(quaternionXOY_Y);
这时候，就旋转出上图的结果， AB两点关于Y轴对称，这时候，来画出飞线轨道，也就是圆弧 ATB 就比较容易了，首先定一下 T点，设置为地球半径的某个倍数（大于1，当然也不要太大，否则飞线太高），这样，ATB三点已知，就可以计算出飞线轨道的圆心，也就是 G 的坐标。同时可以计算出 BGA 的角度是多少，飞线开始角度为 NGA， 结束角度为 BGN， 那么取这个范围，就可以画出轨道上较为高亮的线。
综上所述，我们旋转了两次，最后画出了飞线轨道，那怎么还原回来呢？这里涉及到四元数，也就是每旋转一次，都产生一个四元数矩阵，将矩阵反推会去，就可以旋转回来。大致原理是这样，有兴趣的话，直接研究源码吧。
十二、昼夜交换特效
这个特效，原理是：做一张白天的地球贴图，再做一张夜晚的地球贴图，通过获取白天贴图某个色块的值，再获取夜晚这个位置的色块的值，两个值分别乘以一个百分数（两个百分数加起来等于 100%）来达到昼夜交换的效果。
怎么取这两个贴图的色块呢？那就需要 Shader 编程了，类似上面做白云飘飘的效果那样，比较复杂，暂时没有实现，后续会跟进这个特效。
彩蛋

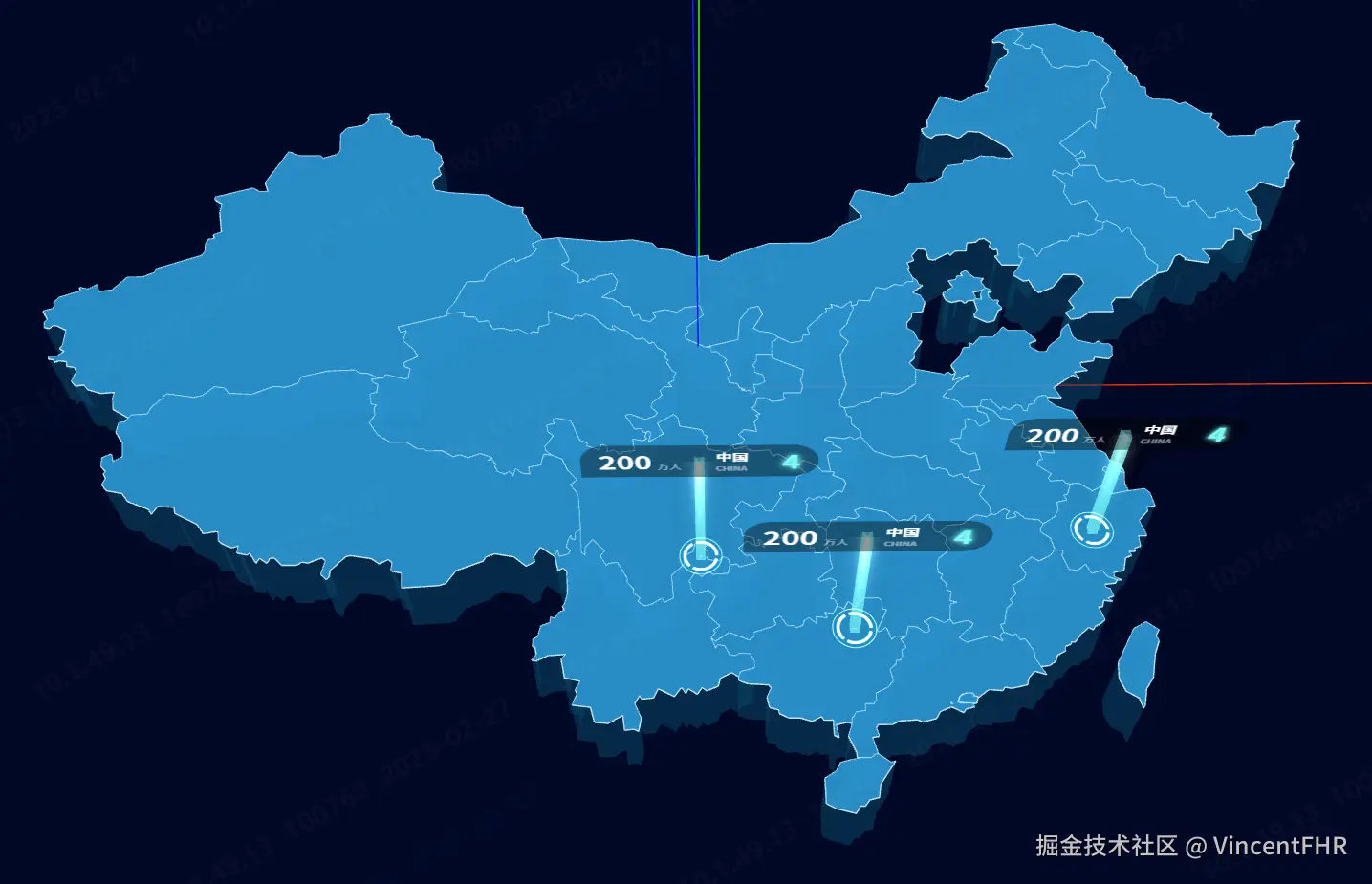

3D版中国地图已经在预研中，后续有时间会更新下博客。

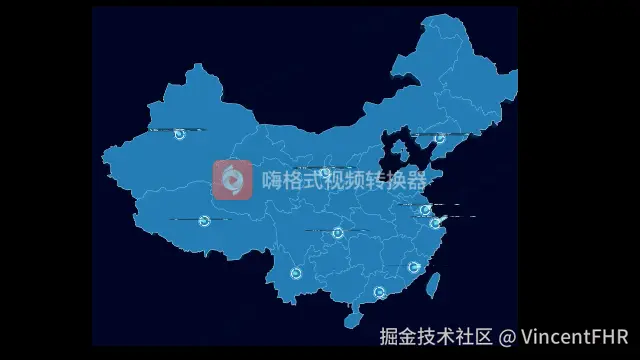

看下动态效果
加上旋转、跳动的动画
由于时间忙，暂时停更博客，3d 版地图，看这一篇
