一文简单了解 Android View 绘制流程

士干土
524 阅读9分钟

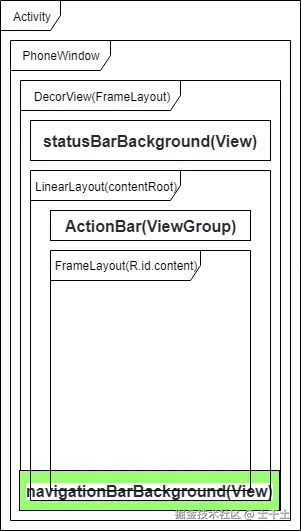

1、一个Activity中View的层次是怎么样的？


Activity以及View设计成这么多层，是为了将功能（责任）划分开，关于各自的职责简介如下：

Activity:

  • 封装Activity生命周期处理的逻辑，简化用户创建界面的流程；
  • 封装创建Window对象（其实是PhoneWindow的对象）的逻辑，统一管理Window；
  • 封装事件分发的逻辑，响应用户操作；
  • 封装各种启动模式对应的相关逻辑；
  • 封装页面间数据传递相关的逻辑；

Window

  • 封装xml布局解析成View的逻辑；
  • 封装了界面的样式、布局（包括标题栏、内容）；

DecorView

  • 封装了修改状态栏、导航栏颜色的方法（导航栏和状态栏的透明的并浮在DecorView的上面）；
  • 封装了初始化试图树根的逻辑，还有布局、绘制、事件分发等逻辑。其中发起渲染的逻辑用到了ViewRootImpl，它是连接Window与DecorView的桥梁；

2、View是如何显示出来的？

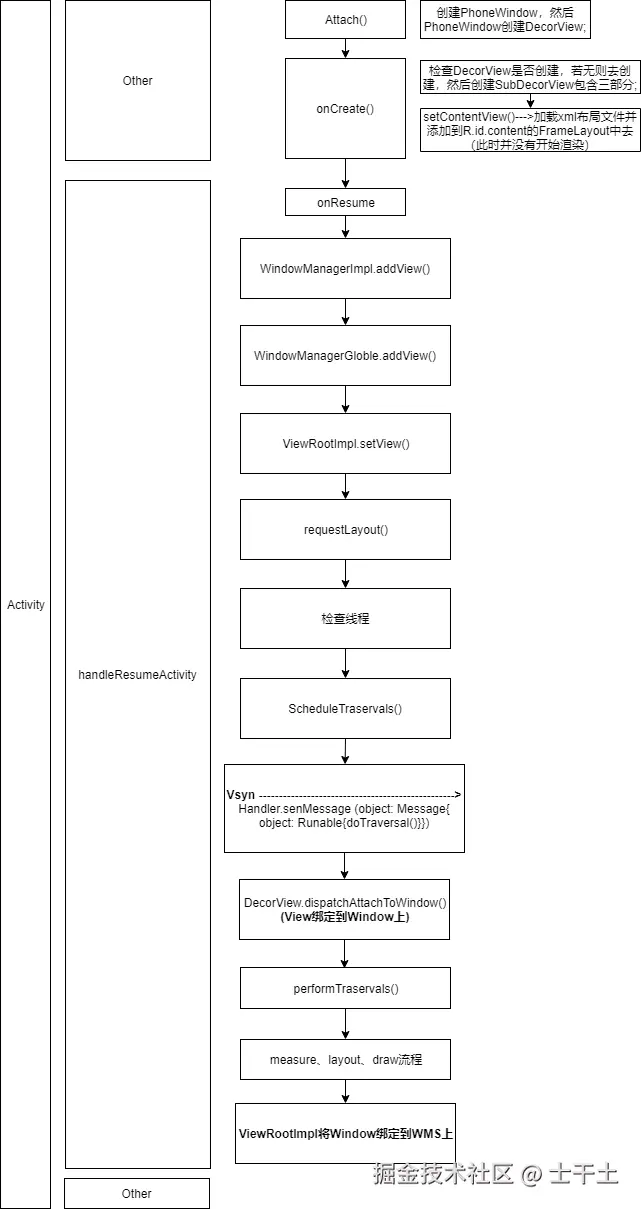

基本流程总结为如下流程图：


（1）Activity执行attach()方法会创建PhoneWindow对象，PhoneWindow对象会调用getDecorView方法创建DecorView对象；

（2）Activity执行onCreate()方法会执行setContentView()，其中会创建subDecor（包含contenrRoot、标题栏、状态栏）。在此之前若发现没有DecorView就会先去创建DecorView;

（3）完成subDecorView之后。通过LayoutInflate方法加载我们设置的布局，并解析成ViewGroup，然后通过addView()添加到contentRoot的contentParent之中；

（4）handleResumeActivity 方法调用完onResume之后，会通过PhoneWindow获取WindowManagerImpl来调用addView方法，其内部会调用WindowManagerGlobal.addView方法，最后调到ViewRootImpl的 setView 方法；

（5）setView中会调用requestLayout方法，检查是否在主线程，然后调用scheduleTraversals()方法；

（6）scheduleTraversals方法是通过Handle实现，目的是确保每一次绘制都在vsync脉冲信号发出时调用 doTraversal；

（7）doTraversal 方法会调用 performTraversals，先调用DecorView的dispatchAttachedToWindow方法，分发onAttachedToWindow 事件；然后执行 measure、layout、draw流程；

（8）在setView方法中将当前PhoneWindow添加到WindowManagerService（WMS）上；

3、View是如何绘制的(ViewRootImpl.performTraversals())？

先来看下performTraversals()中的主要执行流程：

private void performTraversals() {
    ...
    int childWidthMeasureSpec = getRootMeasureSpec(mWidth, lp.width);
    int childHeightMeasureSpec = getRootMeasureSpec(mHeight, lp.height);
    ...
    //执行测量流程
    performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
    ...
    //执行布局流程
    performLayout(lp, desiredWindowWidth, desiredWindowHeight);
    ...
    //执行绘制流程
    performDraw();
}

ViewRootImpl.performTraversals()中执行performMeasure()、performLayout()、performDraw()最终会执行到View的onMeasure()、onLayout()、onDraw()等。performMeasure()、performLayout()、performDraw()的执行本质是递归执行的结构。

3.1 measure之——关于MeasureSpec的理解

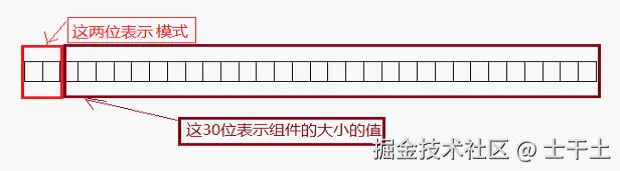

MeasureSpec表示的是一个View的测量模式以及这个View的测量的得到长度（宽度或者高度）值【非真实值，需要根据测量模式具体的去调整】，如何去理解呢？


测量值

  • 简单可以理解成View的暂定长度，它是一个参考值；

测量模式

  • EXACTLY（确定，后用E表示）: 表示这个测量值就是View真实的长度；
  • AT_MOST（最多，后用A表示）: 表示的是View的真实长度不能超过这个测量值；
  • UNSPECIFIED（不确定，后用U表示）: 表示View的长度不受这个测量值限制，使用到此测量模式的的控件很少，比如ScollerView、RecycleView这类可以滑动的View会用到，因为子View可以无限高，比父View高得多；

关于子View的MeasureSpec确定的规则

 View的真实长度是由父ViewGroup的MeasureSpec和自己的LayoutParams决定的，关系如下：

子View参数/父ViewGroup的modeEXACTLY，parentSizeAT_MOST，parentSizeUNSPECIFIED，parentSize
具体长度值（dp/px）E，具体长度值E，具体长度值E，具体长度值
match_parentE，parentSize-paddingA，parentSize-paddingU，未知
wrap_contentA，parentSize-paddingA，parentSize-paddingU，未知

3.1 measure之——measure()执行细节

在measure中，父的ViewGroup会通过for循环调用子ViewGroup或者View的measureChildren()方法，measureChildren()会调用View的measure()方法，简略代码如下：

    /**
     * Ask all of the children of this view to measure themselves, taking into
     * account both the MeasureSpec requirements for this view and its padding.
     * We skip children that are in the GONE state The heavy lifting is done in
     * getChildMeasureSpec.
     *
     * @param widthMeasureSpec The width requirements for this view
     * @param heightMeasureSpec The height requirements for this view
     */
    protected void measureChildren(int widthMeasureSpec, int heightMeasureSpec) {
        final int size = mChildrenCount;
        final View[] children = mChildren;
        for (int i = 0; i < size; ++i) {
            final View child = children[i];
            if ((child.mViewFlags & VISIBILITY_MASK) != GONE) {
                measureChild(child, widthMeasureSpec, heightMeasureSpec);
            }
        }
    }

ViewGroup中，measureChild()方法最终会调用到View的measure()方法：

/**
     * Ask one of the children of this view to measure itself, taking into
     * account both the MeasureSpec requirements for this view and its padding.
     * The heavy lifting is done in getChildMeasureSpec.
     *
     * @param child The child to measure
     * @param parentWidthMeasureSpec The width requirements for this view
     * @param parentHeightMeasureSpec The height requirements for this view
     */
    protected void measureChild(View child, int parentWidthMeasureSpec,
            int parentHeightMeasureSpec) {
        final LayoutParams lp = child.getLayoutParams();
        //根据父ViewGroup的MeasureSpec，结合当前layoutParams设置的padding值会得到当前子View真实的测量宽度和高度
        final int childWidthMeasureSpec = getChildMeasureSpec(parentWidthMeasureSpec,
                mPaddingLeft + mPaddingRight, lp.width);
        final int childHeightMeasureSpec = getChildMeasureSpec(parentHeightMeasureSpec,
                mPaddingTop + mPaddingBottom, lp.height);

        child.measure(childWidthMeasureSpec, childHeightMeasureSpec);
    }

  在基础的View类中，我们可以看到onMeasure()方法的实现为：

protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        setMeasuredDimension(getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec),
                getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec));
    }

其中计算View的宽高是通过getDefaultSize来确认的，然后使用setMeasuredDimension来设置View的宽高，getDefaultSize方法如下：

public static int getDefaultSize(int size, int measureSpec) {
    int result = size;
    int specMode = MeasureSpec.getMode(measureSpec);
    int specSize = MeasureSpec.getSize(measureSpec);
    switch (specMode)
    {
        case MeasureSpec.UNSPECIFIED:
            result = size;
            break;
        case MeasureSpec.AT_MOST:
        case MeasureSpec.EXACTLY:
            result = specSize;
        break;
    }
    return result;
}

在View的onMeasure方法中，getDefaultSize入参的第一个为getSuggestedMinimumHeight，第二个为传入的measureSpec的size。当测量模式为AT_MOST和EXACTLY的时候，取值为传入的MeasureSpec对象的size值；当测量模式为UNSPECIFIED的时候，传入的值为getSuggestedMinimumHeight的值。可见基础的View实现的时候MATCH_PARENT和WRAP_CONTENT的效果其实是一样的，都是测量得到的最大值，为什么是这样的呢？因为在WRAP_CONTENT的情况之下，实际的宽高是要根据内容内容的大小来具体确认的，而基础View的实现是没有具体的内容的，因此没有办法设置成具体的值。

因此需要注意的是，在完全的自定义View的时候一定要去重写onMeasure()方法！！！

protected int getSuggestedMinimumHeight() {
     return (mBackground == null) ? mMinHeight : max(mMinHeight,mBackground.getMinimumHeight());
}

子View的MeasureSpec是由父View的传入的MeasureSpec和本身的LayoutParams来决定的，那最顶层的DecoreView是从哪了获取的MeasureSpec呢？

Activity会通过WindowManager将DecoreView对象添加到window之中，代码如下：

// WindowManagerGlobal.java
public void addView(View view, ViewGroup.LayoutParams params,
            Display display, Window parentWindow, int userId) {
    ...
    root = new ViewRootImpl(view.getContext(), display);

    view.setLayoutParams(wparams);

    mViews.add(view);
    mRoots.add(root);
    mParams.add(wparams);
    ...
}

performTraversals()是由ViewRootImpl开始执行的，关键代码如下：

// ViewRootImpl.java
private void performTraversals() {
    if (mWidth != frame.width() || mHeight != frame.height()) {
                mWidth = frame.width();
                mHeight = frame.height();
    }
    ...
    int childWidthMeasureSpec = getRootMeasureSpec(mWidth, lp.width);
    int childHeightMeasureSpec = getRootMeasureSpec(mHeight, lp.height);
    // Ask host how big it wants to be
    performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
    ...
}

 private static int getRootMeasureSpec(int windowSize, int rootDimension) {
        int measureSpec;
        switch (rootDimension) {

        case ViewGroup.LayoutParams.MATCH_PARENT:
            // Window can't resize. Force root view to be windowSize.
            measureSpec = MeasureSpec.makeMeasureSpec(windowSize, MeasureSpec.EXACTLY);
            break;
        case ViewGroup.LayoutParams.WRAP_CONTENT:
            // Window can resize. Set max size for root view.
            measureSpec = MeasureSpec.makeMeasureSpec(windowSize, MeasureSpec.AT_MOST);
            break;
        default:
            // Window wants to be an exact size. Force root view to be that size.
            measureSpec = MeasureSpec.makeMeasureSpec(rootDimension, MeasureSpec.EXACTLY);
            break;
        }
        return measureSpec;
    }

private void performMeasure(int childWidthMeasureSpec, int childHeightMeasureSpec) {
        if (mView == null) {
            return;
        }
    	mView.measure(childWidthMeasureSpec, childHeightMeasureSpec);
    }

从代码中可以看出，最初的MeasureSpec是由window的大小和LayoutParams来直接初始化生成的。

3.2 layout执行细节

首先看performTraversals()中执行的performLayout()方法：

// ViewRootImpl.java
private void performLayout(WindowManager.LayoutParams lp, int desiredWindowWidth, int desiredWindowHeight) {
    ...
    host.layout(0, 0, host.getMeasuredWidth(), host.getMeasuredHeight());
    ...
}

然后执行到View的layout方法：

// View.java
public void layout(int l, int t, int r, int b) {
    ...
    // 通过setFrame方法来设定View的四个顶点的位置，即View在父容器中的位置
    boolean changed = isLayoutModeOptical(mParent) ?
    set OpticalFrame(l, t, r, b) : setFrame(l, t, r, b);

    ...
    onLayout(changed, l, t, r, b);
    ...
}
// 空方法，子类如果是ViewGroup类型，则重写这个方法，实现ViewGroup
// 中所有View控件布局流程
protected void onLayout(boolean changed, int left, int top, int right, int bottom) {

参考LinearLayout实现的onLayout()方法，它在横屏和竖屏的情况下分别调用了不同的方法：

protected void onlayout(boolean changed, int l, int t, int r, int b) {
    if (mOrientation == VERTICAL) {
        layoutVertical(l, t, r, b);
    } else {
        layoutHorizontal(l,)
    }
}

其中，layoutVertical()的实现为：

// layoutVertical核心源码
void layoutVertical(int left, int top, int right, int bottom) {
    ...
    final int count = getVirtualChildCount();
    for (int i = 0; i < count; i++) {
        final View child = getVirtualChildAt(i);
        if (child == null) {
            childTop += measureNullChild(i);
        } else if (child.getVisibility() != GONE) {
            final int childWidth = child.getMeasureWidth();
            final int childHeight = child.getMeasuredHeight();

            final LinearLayout.LayoutParams lp =
                    (LinearLayout.LayoutParams) child.getLayoutParams();
            ...
            if (hasDividerBeforeChildAt(i)) {
                childTop += mDividerHeight;
            }

            childTop += lp.topMargin;
            // 为子元素确定对应的位置
            setChildFrame(child, childLeft, childTop + getLocationOffset(child), childWidth, childHeight);
            // childTop会逐渐增大，意味着后面的子元素会被
            // 放置在靠下的位置
            childTop += childHeight + lp.bottomMargin + getNextLocationOffset(child);

            i += getChildrenSkipCount(child,i)
        }
    }
}

private void setChildFrame(View child, int left, int top, int width, int height) {
    child.layout(left, top, left + width, top + height);
}

从上面的逻辑可以看出，ViewGroup中实现的onLayout()方法主要做的是在父ViewGroup圈的范围之内设置自身的margin值，然后调用子View的layout()方法进一步布局【layout()中会调用onLayout()方法】，如此便实现了层层递归调用布局。!!!

View.java的的实现是空实现，具体我们可以参考TextView的onLayout方法，看它都做了些什么：

  @Override
protected void onLayout(boolean changed, int left, int top, int right, int bottom) {
     super.onLayout(changed, left, top, right, bottom);
     if (mDeferScroll >= 0) {
          int curs = mDeferScroll;
          mDeferScroll = -1;
          bringPointIntoView(Math.min(curs, mText.length()));
     }
     // Call auto-size after the width and height have been calculated.
     autoSizeText();
}

这里面主要做了些内容排布和变更的操作。在这个方法中我们没有看到左上右下坐标点的使用，是因为定位的操作在layout()中完成了，如下：

//View.java
boolean changed = isLayoutModeOptical(mParent)? setOpticalFrame(l, t, r, b) : setFrame(l, t, r, b);

protected boolean setFrame(int left, int top, int right, int bottom) {
        boolean changed = false;
        if (DBG) {
            Log.d(VIEW_LOG_TAG, this + " View.setFrame(" + left + "," + top + ","
                    + right + "," + bottom + ")");
        }

        if (mLeft != left || mRight != right || mTop != top || mBottom != bottom) {
            changed = true;

            // Remember our drawn bit
            int drawn = mPrivateFlags & PFLAG_DRAWN;

            int oldWidth = mRight - mLeft;
            int oldHeight = mBottom - mTop;
            int newWidth = right - left;
            int newHeight = bottom - top;
            boolean sizeChanged = (newWidth != oldWidth) || (newHeight != oldHeight);

            // Invalidate our old position
            invalidate(sizeChanged);

            mLeft = left;
            mTop = top;
            mRight = right;
            mBottom = bottom;
            mRenderNode.setLeftTopRightBottom(mLeft, mTop, mRight, mBottom);

            mPrivateFlags |= PFLAG_HAS_BOUNDS;


            if (sizeChanged) {
                sizeChange(newWidth, newHeight, oldWidth, oldHeight);
            }

            if ((mViewFlags & VISIBILITY_MASK) == VISIBLE || mGhostView != null) {
                // If we are visible, force the DRAWN bit to on so that
                // this invalidate will go through (at least to our parent).
                // This is because someone may have invalidated this view
                // before this call to setFrame came in, thereby clearing
                // the DRAWN bit.
                mPrivateFlags |= PFLAG_DRAWN;
                invalidate(sizeChanged);
                // parent display list may need to be recreated based on a change in the bounds
                // of any child
                invalidateParentCaches();
            }

            // Reset drawn bit to original value (invalidate turns it off)
            mPrivateFlags |= drawn;

            mBackgroundSizeChanged = true;
            mDefaultFocusHighlightSizeChanged = true;
            if (mForegroundInfo != null) {
                mForegroundInfo.mBoundsChanged = true;
            }

            notifySubtreeAccessibilityStateChangedIfNeeded();
        }
        return changed;
}

3.3 draw执行流程

private void performDraw() {
    ...
    draw(fullRefrawNeeded);
    ...
}

private void draw(boolean fullRedrawNeeded) {
    ...
    if (!drawSoftware(surface, mAttachInfo, xOffest, yOffset,
    scalingRequired, dirty)) {
        return;
    }
    ...
}

private boolean drawSoftware(Surface surface, AttachInfo attachInfo,
int xoff, int yoff, boolean scallingRequired, Rect dirty) {
    ...
    mView.draw(canvas);
    ...
}

// 绘制基本上可以分为六个步骤
public void draw(Canvas canvas) {
    ...
    // 步骤一：绘制View的背景
    drawBackground(canvas);

    ...
    // 步骤二：如果需要的话，保持canvas的图层，为fading做准备
    saveCount = canvas.getSaveCount();
    ...
    canvas.saveLayer(left, top, right, top + length, null, flags);

    ...
    // 步骤三：绘制View的内容
    onDraw(canvas);

    ...
    // 步骤四：绘制View的子View
    dispatchDraw(canvas);

    ...
    // 步骤五：如果需要的话，绘制View的fading边缘并恢复图层
    canvas.drawRect(left, top, right, top + length, p);
    ...
    canvas.restoreToCount(saveCount);

    ...
    // 步骤六：绘制View的装饰(例如滚动条等等)
    onDrawForeground(canvas)
}

关于setWillNotDraw的作用：

// 如果一个View不需要绘制任何内容，那么设置这个标记位为true以后，
// 系统会进行相应的优化。
public void setWillNotDraw(boolean willNotDraw) {
    setFlags(willNotDraw ? WILL_NOT_DRAW : 0, DRAW_MASK);
}
  • 默认情况下，View没有启用这个优化标记位，但是ViewGroup会默认启用这个优化标记位。
  • 当我们的自定义控件继承于ViewGroup并且本身不具备绘制功能时，就可以开启这个标记位从而便于系统进行后续的优化。
  • 当明确知道一个ViewGroup需要通过onDraw来绘制内容时，我们需要显示地关闭WILL_NOT_DRAW这个标记位。
avatar
文章
阅读
粉丝
