题记：播放器数据展示介绍了图像和声音是如何播放的，但是不同线程的分别处理，容易出现声音和画面对不上的情况，本章介绍如何把图像和声音关联起来，即音视频同步。

音视频同步

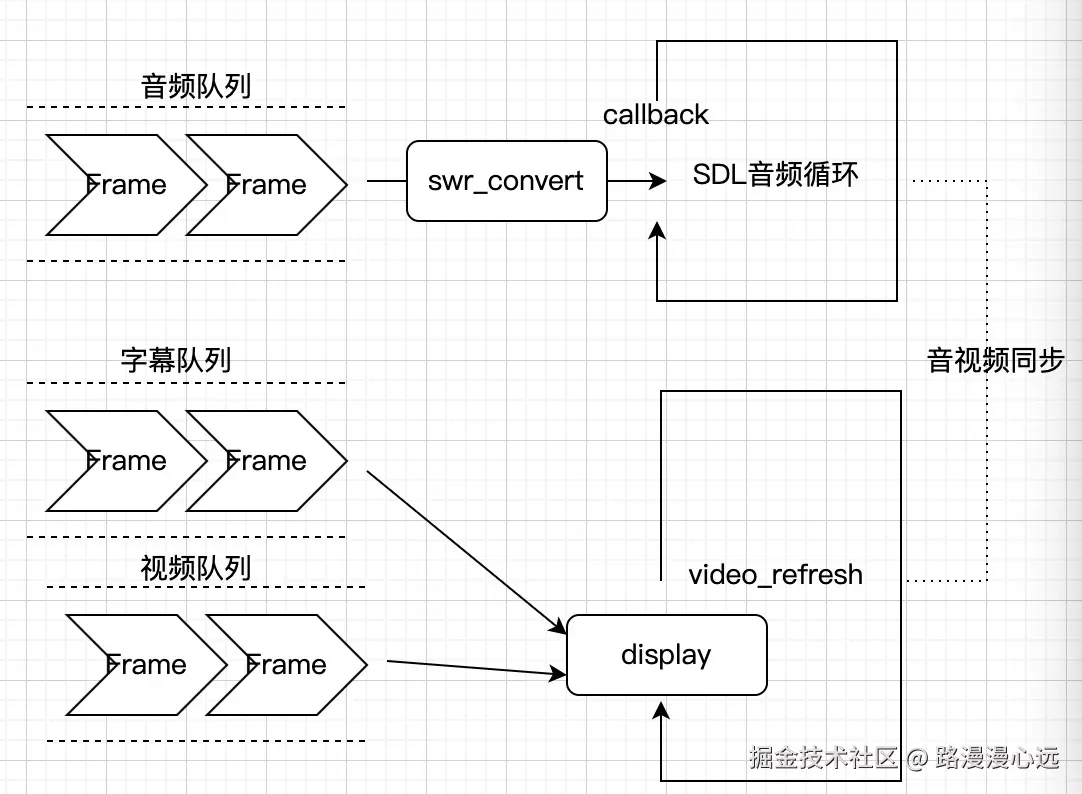

在线程设计中介绍了图像和声音是在不同的线程上处理，如果按照各自AVFrame的pts播放，会出现音视频不同步不同步的情况（早期还是经常出现的），此时就需要按照一定规则调整声音和图像的播放速度，更直观地说就调整两个循环的转速以达到唇音同步的目的。 音视频同步.jpg

同步原理

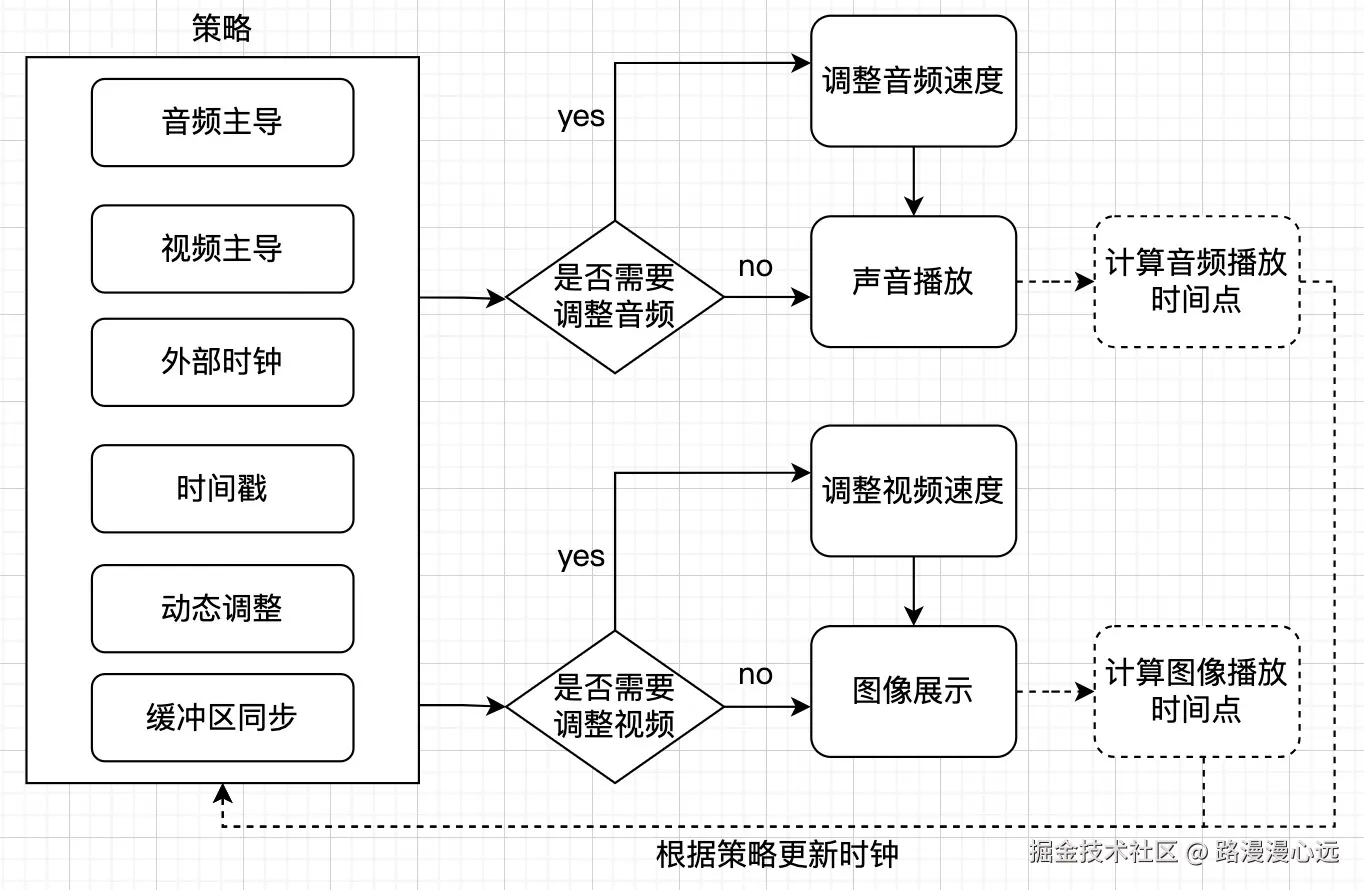

关于音视频同步，一般会有更多方式（不同参考给出的不同）： 视频同步全图.jpg

同步方式最大区别就是判断音视频帧是否需要调整的策略。大致步骤都是相同的，音频对不上调声音播放速度，视频对不上则停留或者丢弃帧。这里可以先来看下ffplay的中同步实现

ffplay示例

ffplay中定义的三种基本模式，基于时间戳PTS，又是主时钟控制：

enum {
    AV_SYNC_AUDIO_MASTER, // 默认，以音频为基准
    AV_SYNC_VIDEO_MASTER, // 以视频为基准
    AV_SYNC_EXTERNAL_CLOCK, // 以外部时钟为基准
};

对应地，定义了三个Clock（无论哪种同步这三个时钟都同时存在），先不用管Clock是什么，只需要知道它来标识时间就可以。

Clock audclk; 音频的时钟
Clock vidclk; 视频的时钟
Clock extclk; 系统时钟

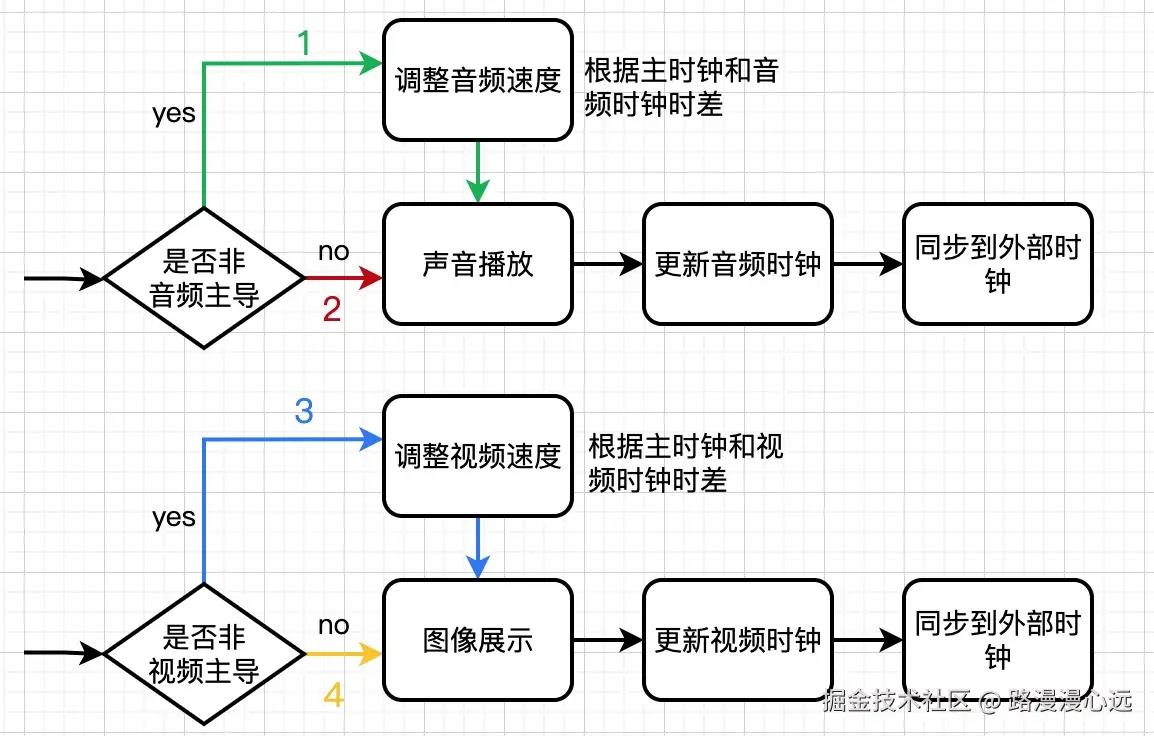

来看下这三个时钟是怎么用的，ffplay中整体流程如图： ffplay实现.jpg

  • 音频主导
    • 主时钟为audclk
    • 线路走图中2、3，外部时钟不起作用
    • 整体上流程就是音频正常播放，更新audclk，再根据audclk和vidclk的时间差调整视频播放速度。
  • 视频主导
    • 主时钟为vidclk
    • 线路走图中1、4，外部时钟不起作用
    • 整体上流程就是视频按pts更新，更新vidclk，再根据vidclk和audclk的时间差调整音频播放速度。
  • 外部时钟
    • 主时钟为extclk
    • 线路走图中1、3
    • 需要特别指出的是：最开始时钟都是NAN，audclk和vidclk在第一轮更新后才有有效值，更新后的时钟再去同步extclk，这时的extclk才有有效值。音视频的处理在又不同线程，所以先处理的第一帧（可能是视频也可能是音频，也可能音视频同时）按正常处理，先处理完的clk同步为extclk，随后的更新就是用矫正过的clk微调extclk。

由上分析，再清楚音视频如何调速及如何确定当前流播放时间，就基本可以了解音视频同步了。

音频调速

音频通过重采样swr_convert实现，需要设置补偿函数swr_set_compensation，这一段涉及的推算，这里会详述一下。

知识准备

  • 音频帧播放时长说明
    • 采样率: 表示1秒的采样次数
      • AVFrame的sample_rate或者AudioParams的freq
      • 每个采样的播放时长为 1/sample_rate
    • 帧样本数: 表示1帧中包含的样本数
      • AVFrame的nb_samples
      • 帧的播放时长为 nb_samples/sample_rate
    • 如sample_rate为44.1kHz，nb_samples为1024，则播放时钟 1024/44100 = 23.2ms
  • 重采样swr_alloc_set_opts参数设置说明

    • audio_tgt目标参数，设备支持的音频播放参数

      • swr_alloc_set_opts 参数设置，AVFrame重采样为audio_tgt的规范

    • audio_src 上一次设置的源参数

      • 此处是为了避免重复设置swr_ctx
      • 如果和上次参数不同，则释放先前的，重新设置，并把当前AVFrame参数同步到audio_src
      • 需要注意的是，wanted_nb_samples的设置不在这里，但需要swr_ctx，所以有(wanted_nb_samples != af->frame->nb_samples && !is->swr_ctx)的写法
      if (af->frame->format != is->audio_src.fmt ||
    dec_channel_layout != is->audio_src.channel_layout ||
    af->frame->sample_rate != is->audio_src.freq ||
    (wanted_nb_samples != af->frame->nb_samples && !is->swr_ctx)) {
        swr_free(&is->swr_ctx);
        is->swr_ctx = swr_alloc_set_opts(NULL,
                                         is->audio_tgt.channel_layout, is->audio_tgt.fmt, is->audio_tgt.freq, dec_channel_layout, af->frame->format, af->frame->sample_rate, 0, NULL);
  • synchronize_audio解释及推算
    • 音频时钟和主时钟时差
      • audclk 代表音频的播放进度
      • get_master_clock 代表主时钟的播放进度
      • diff 差值代表需要调整的时差，则样本数差为（freq为1秒的样本数）diff * freq
        • diff为正代表音频播快了，当前帧需要增加样本，播慢一点
        • diff为负代表音频播慢了，当前帧需要减少样本，播快一点
        • 则当前帧的目标样本数为 nb_samples + (diff * freq)
    • 边界控制
      • 如果时差在10s(AV_NOSYNC_THRESHOLD)以上，可能pts有问题，直接放弃了
      • 调整的上下限不超过10%，参看代码里av_clip的设定
    • 阈值说明，平滑处理
      • audio_diff_threshold是动态设置的，这里其实是每次SDL callback填充数据的播放长度，后面给出推算。
      • 使用的是avg_diff与阈值
        • audio_diff_avg_coef约等于0.79，为方便，下文用0.8
        • audio_diff_cum 加权累计误差，当前帧的权重大 diff(n)+0.8* diff(n-1) + 0.8* 0.8* diff(n-2) + ...
        • avg_diff = is->audio_diff_cum * (1.0 - 0.8)
      • 如果没有足够的数量计算（少于20次）avg_diff，略过
      • avg_diff超过阈值才去处理。

代码详解

来看一下主要的函数

  • 设置补偿函数
    • swr_set_compensation 动态调整音频的采样率转换过程中的延迟或偏差
      • struct SwrContext *s 采样器的上下文
      • sample_delta 需要补偿的样本数
      • compensation_distance 表示在多长的音频帧范围内完成补偿
  • 音频重采样
    • swr_convert 用于音频重采样
      • s: SwrContext 指针，音频重采样器的上下文。
      • out: 输出缓冲区的指针数组。每个元素指向一个声道的输出数据。
      • out_count: 输出缓冲区中每个声道的样本数。
      • in: 输入缓冲区的指针数组。每个元素指向一个声道的输入数据。
      • in_count: 输入缓冲区中每个声道的样本数。

需要特别注意的是，重采样后的样本数可能发生改变：帧的时长计算为nb_samples/sample_rate，重采样应该保持时长不变，则帧的样本数：

目标样本数 = 原样本数 * 目标采样率 / 原采样率

而样本数的变动及channels的变动，会使存储空间大小发生改变，来看一下这部分的代码，摘出关键部分如下。

// 输入输出
const uint8_t **in = (const uint8_t **)af->frame->extended_data;
uint8_t **out = &is->audio_buf1;
// 估算帧样本数、+256 保证足够大
int out_count = (int64_t)wanted_nb_samples * is->audio_tgt.freq / af->frame->sample_rate + 256;

// 设置补偿
if (wanted_nb_samples != af->frame->nb_samples) {
    if (swr_set_compensation(...) {
        return -1;
    }
}

// 转换，len2是实际样本数
len2 = swr_convert(is->swr_ctx, out, out_count, in, af->frame->nb_samples);
// len2 == out_count说明out_count可能不够大

整段代码就是把AVFrame的数据进行重采样，保存到audio_buf里，准备喂给SDL进行播放。

视频调速

逻辑梳理

视频调速相对加容易理解一些，刷新线程内部控制，每一帧是一张图片，调整展示时间即可。

double remaining_time = 0.0;
while (!is->abort_request) {
    // 休眠，保持视频帧
    if (remaining_time > 0.0) av_usleep((int)(int64_t)(remaining_time * 1000000.0));
    remaining_time = REFRESH_RATE;
    if (...) {
        // 刷新页面，更新remaining_time的值，就是该帧的展示时间
        video_refresh(is, &remaining_time);
    }
}

线程维护loop循环，video_refresh作用就是更新图像，并计算出该帧的展示时间remaining_time（进入休眠）。操作上和音频类似，有如下关键点：

  • vp_duration 计算当前帧持续时间
    • 优先：next->pts - cur->pts
    • 备选：cur->duration
  • compute_target_delay 调整当前帧的持续时间，适配主时间轴
    • 计算视频时钟和主时钟时差diff
    • 时间补偿delay + diff，diff绝对值要小于delay
  • 显示帧逻辑
    • frame_timer 保存帧展示时间
    • delay 为帧的修正展示时间
    • frame_timer+delay 即该帧的预期结束时间
    • time < is->frame_timer + delay 则当前帧表示还没有播完，更新remaining_time
    • 播完情况，更新frame_timer，更新页面
      • 允许掉帧 + 非视频主导：选择合适帧
      • 否则：播放下一帧
// 计算帧的展示时间
last_duration = vp_duration(is, lastvp, vp);
delay = compute_target_delay(last_duration, is);

// 未播完则更新剩余时间，跳转display，如果已经显示了就不做什么
time = av_gettime_relative()/1000000.0;
if (time < is->frame_timer + delay) {
    *remaining_time = FFMIN(is->frame_timer + delay - time, *remaining_time);
    goto display;
}
// 播完，更新展示时间
is->frame_timer += delay;
if (delay > 0 && time - is->frame_timer > AV_SYNC_THRESHOLD_MAX)
    is->frame_timer = time;

// 视频clock更新，同步外部时钟
xxx
// 可以掉帧的话，进入循环，选择合适的帧
if (xxx) {
    frame_queue_next(&is->pictq);
    goto retry;
}
// 更新到下一帧，标记要刷新页面
frame_queue_next(&is->pictq);
is->force_refresh = 1;

视频音频差异

在音频和视频的处理上，音频交给SDL播放，视频是内部处理的runloop，在处理上有差异

  • FrameQueue 环状存储，参考上一篇介绍过
    • rindex_shown 代表rindex已经展示过。
      • 音频上不使用，音频帧处理完就被copy出来，当前Frame就被丢弃了
      • 视频上使用，rindex+rindex_shown代表当前帧，rindex代表正在上一帧，就是展示过的帧。
  • Buffer处理
    • 音频 处理后的数据保存在audio_buf，并保存audio_buf_index和audio_buf_size
    • 视频 上一个展示过的帧还在FrameQueue中，帧开始时间为frame_timer

时钟更新解析

最后来看一下，时钟设计和音视频更新时钟机制。

时钟解析

Clock结构体如下：

typedef struct Clock {
    double pts;           // 设置时的进度
    double pts_drift;     // pts - last_updated 设置时的时间差，有点冗余
    double last_updated;  // 设置时钟的时间
    double speed;         // 播放速度
    int serial; int paused; int *queue_serial;
} Clock;
  • 设置时钟set_clock_at
    • pts、pts_drift、last_updated需要同时设置
    • speed 播放速度，用于倍速播放
  • 时钟获取进度get_clock(time代表当前时间)
    • 常速播放 pts + （time - last_updated）即 pts_drift + time
    • 考虑播放 pts + （time - last_updated) * speed 即 get_clock里的表达
    • 暂停时，时间流逝无效，即pts，改变暂停状态需要重新设置时钟

音频时钟更新

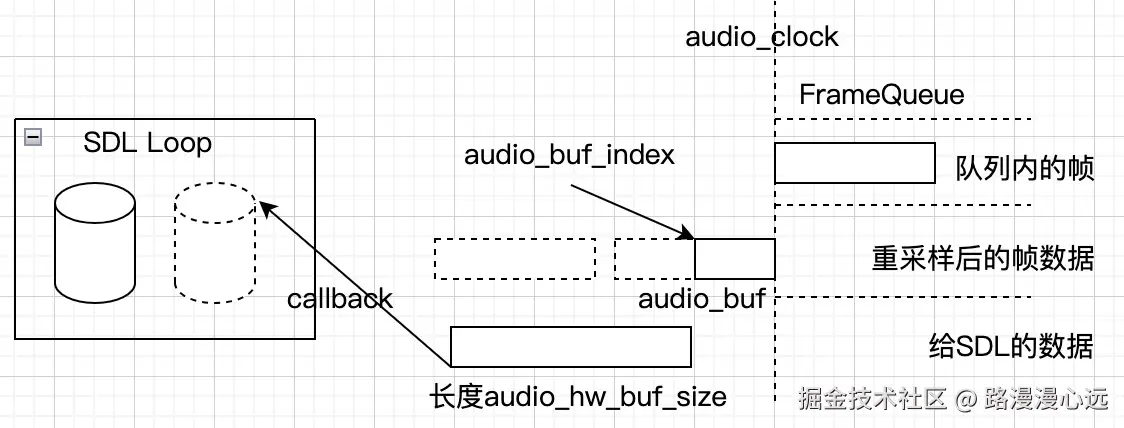

音频时钟的更新，会在调用SDL的回调时，会相对复杂一些，先来看下音频播放机制：


  • callback回调
    • SDL播放器内部维护2个缓冲区，大小为设定的SDL_AudioSpec.size
      • SDL_AudioSpec.size 保存为audio_hw_buf_size
      • 也是callback的参数中的len
      • 前文中的audio_diff_threshold，也是由audio_hw_buf_size/bytes_per_sec设置的，即缓冲区的播放时间。
    • 当缓冲区播完调用callback补充数据
      • 开始播放时，会调用2次callback，补充2个缓冲区
      • 后续播放完一个缓冲区数据，调用一次callback
  • 音频时钟在callback更新
    • 重采样后的数据长度不确定（可能动态调整）,使用最后处理帧结束时间估算当前进度。
      • audio_clock = pts + 帧时长
    • 此时没有播放的数据有3部分：
      • 未使用的缓冲区（第一次没有这个缓冲区），长度为audio_hw_buf_size
      • 正在补充的缓冲区，长度也是audio_hw_buf_size
      • 还有没用完的数据audio_buf, 长度为 audio_buf_size - audio_buf_index
    • 则此时音频的进度为：audio_clock - 未播放数据长度/每秒播放长度
      • 每秒播放长度 audio_tgt.bytes_per_sec
      • 未播放数据长度 2 * audio_hw_buf_size - (audio_buf_size - audio_buf_index)

由上推算，即可知道当前音频的播放位置，用这个值更新audclk，再同步到外部时钟extclk，即完成音频时钟更新。

视频时钟更新

视频时钟更新比较简单，在更新图像时，调用update_video_pts(is, vp->pts, vp->pos, vp->serial)。使用当前帧的pts更新视频时钟，再同步到外部时钟。

需要额外说明一下的是，在video_refresh，还有一段代码。 如果是外部时钟状态，并且是实时直播时，会根据缓冲区状态，调整整体播放速度，具体

  • 如果音视频packet存量有一个少于3，说明马上不够播了，适当减速
  • 如果音视频packet存量都是10以上，适当增加播放速度。直播不可能超过当前进度，packet存量较多说明本地延时较大。
  • 在3和10之间，逐渐恢复到正常播放速度。
if (!is->paused && get_master_sync_type(is) == AV_SYNC_EXTERNAL_CLOCK && is->realtime)
    check_external_clock_speed(is);
