题记：通过上一篇可以得到解码数据，本章介绍如何展示这些数据——即图像渲染与声音播放，可以结合音视频Demo或ffplay进行理解。
数据播放
解码后的数据一般有三类，字幕、音频和视频数据。本章分别介绍播放流程，字幕、图像渲染与声音播放。
字幕
字幕流的处理前文介绍的比较少，因为字幕的处理流程相对独立，并且影响不大。字幕分为软字幕与硬字幕。硬字幕数据已经与视频数据融合，成为视频图像的一部分，不需要额外处理。这里讨论的软字幕，指字幕数据与视频数据分开存储，播放时根据需要动态叠加到视频上。
字幕介绍

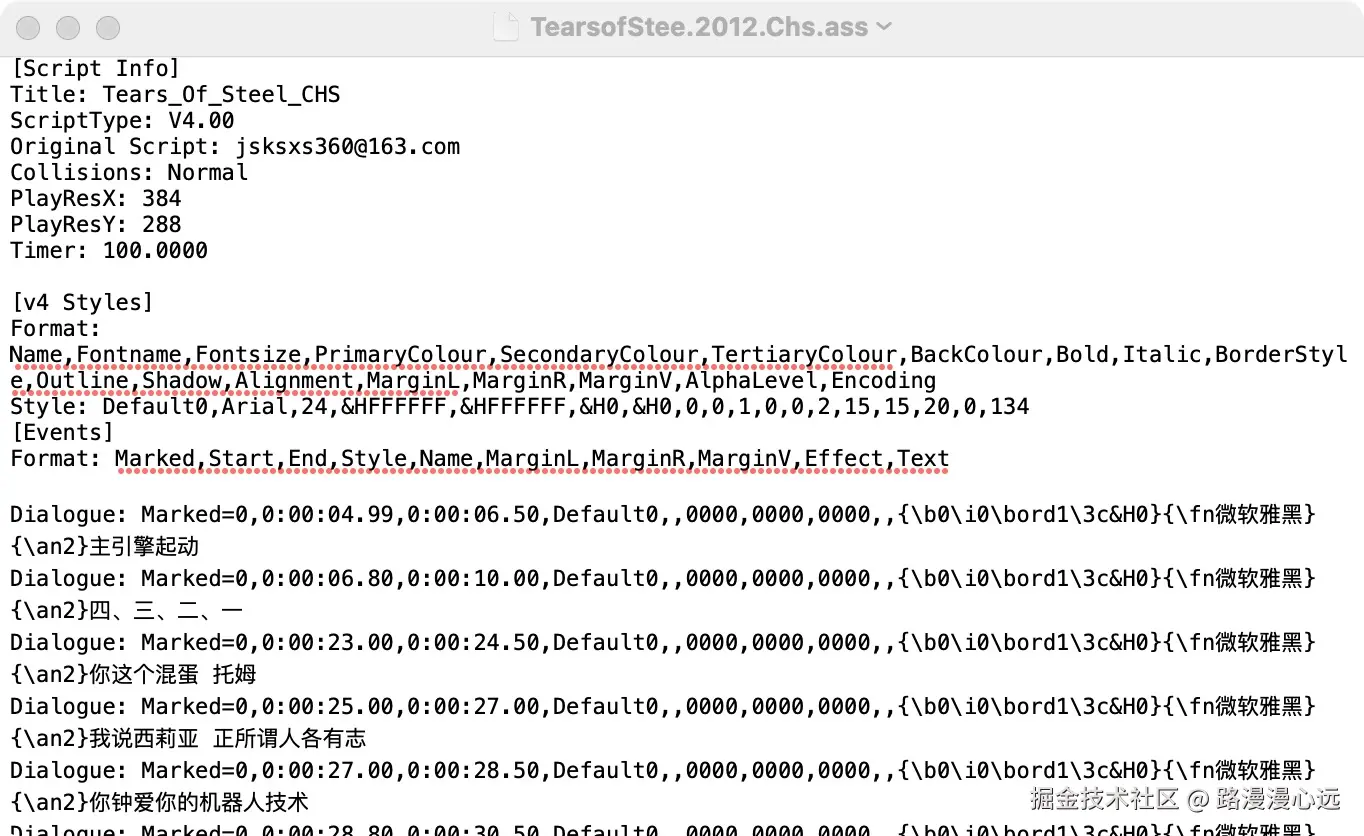

打开一个ASS文件（下载tears_of_steel中文字幕），可以使用文本打开，可以看到如下内容（包含显示时间和文字）。
由于没有找到合适的包含字幕流资源（大多数是硬字幕），自己使用FFmpeg命令合成了一个tears_of_steel_with_subtitles.mp4文件：
ffmpeg -i tears_of_steel.mov -i TearsofStee.2012.Chs.ass -c:v copy -c:a copy -c:s mov_text tears_of_steel_with_subtitles.mp4
解码&播放
对于字幕的解码，解码相对简单，不需要视频和音频send、receive流程。只需要使用函数：
avcodec_decode_subtitle2解码字幕数据包（AVPacket），并将解码结果存储在AVSubtitle结构中avctx: 解码器上下文信息。sub: 指向AVSubtitle结构的指针，用于存储解码后的字幕数据。got_sub_ptr: 用于指示是否成功解码出字幕。解码成功，该值会被设置为非零。avpkt: 指向AVPacket的指针
AVSubtitle就是解码后的数据，为了统一处理ffplay把它封装到了Frame中，统一放入了队列。主要结构如图
typedef struct AVSubtitle {
uint16_t format; // 字幕格式类型，
uint64_t pts; // 显示时间戳（以 AV_TIME_BASE 为单位）
uint64_t end_display_time; // 字幕显示的结束时间（以毫秒为单位）
unsigned int num_rects; // 字幕区域的数量
AVSubtitleRect **rects; // 指向字幕区域的指针数组
int64_t start_display_time; // 字幕显示的起始时间（以毫秒为单位）
} AVSubtitle;
其中AVSubtitleRect的结构如下
typedef struct AVSubtitleRect {
int x, y, w, h; // 字幕区域的（仅用于位图字幕）
AVPicture pict; // 位图数据（仅用于位图字幕）
enum AVSubtitleType type; // 字幕类型
char *text; // 文本字幕内容（仅用于文本字幕）
char *ass; // ASS 格式字幕内容（仅用于 ASS 字幕）
} AVSubtitleRect;

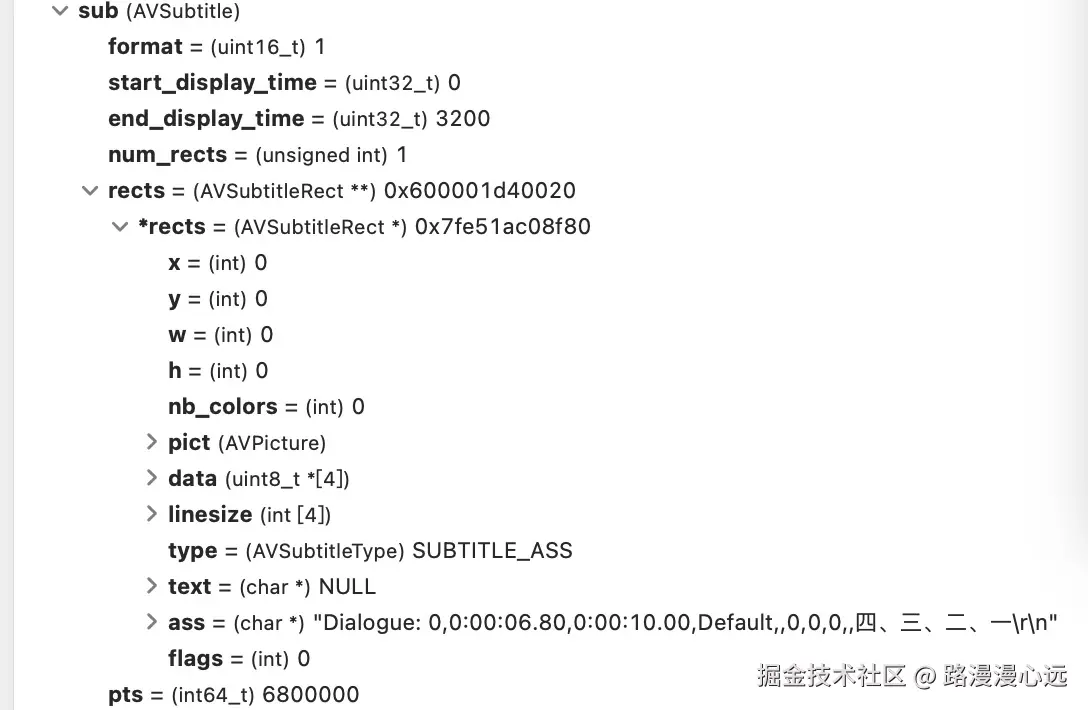

由于合成时使用的是ASS结构，程序中的截图如下
这些字幕信息保存在

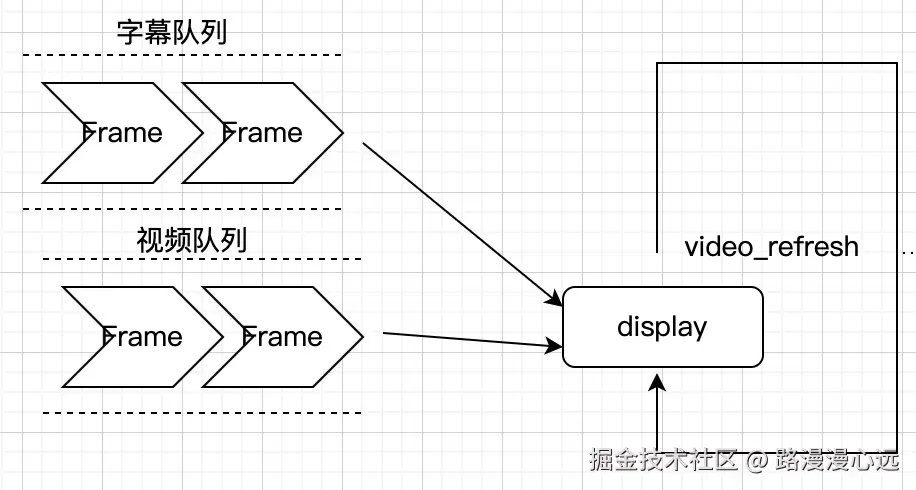

FrameQueue中，在刷新视频时，ffplay通过video_image_display叠加到视频帧上，具体会根据 format判断字幕的具体格式（文本、位图或ASS），文本通过SDL或Android 的 Canvas 或 iOS 的 CoreText渲染到视频帧上，位图通过位图数据叠加到视频帧上。Demo中暂未处理字幕部分。
音频
音视频解码后数据被封装在AVFrame中，iOS原生播放可以参考iOS端PCM播放，要实现跨平台播放一般需要集成SDL。
SDL集成
iOS可以在Podfile上添加
pod 'SDL2', '3.2.0'
或者到SDL官网下载，集成到iOS或android上。如果遇到SDL_main冲突问题，记得在引用头文件前定义一下#define SDL_MAIN_HANDLED
SDL播放相关函数：
SDL_SetMainReady不需要标准main()函数作为程序入口点的环境中，移动端集成需要。SDL_Init&SDL_Quit初始化SDL音频子系统 & 清理SDL- 打开音频设备
SDL_OpenAudio/SDL_OpenAudioDevice - 暂停/播放
SDL_PauseAudio/SDL_PauseAudioDevice1暂停 0播放 - 关闭音频设备
SDL_CloseAudio/SDL_CloseAudioDevice
其中打开音频设备SDL_OpenAudio中，需要传递设备参数SDL_AudioSpec，这里需要设置合适的设备参数，如下（实际上ffplay或Demo中SDL_AudioSpec wanted_spec, spec代码段根据设备选择）
SDL_memset(&desired_spec, 0, sizeof(desired_spec));
desired_spec.freq = 44100; // 采样率（例如 44100 Hz）
desired_spec.format = AUDIO_S16SYS; // 采样格式（例如 16 位有符号整数）
desired_spec.channels = 2; // 声道数（例如立体声）
desired_spec.samples = 1024; // 音频缓冲区大小（样本数）
desired_spec.callback = audio_callback; // 音频回调函数
desired_spec.userdata = NULL; // 用户数据
- 参数中
callback和userdata就是填充数据的回调，callback参数userdataC风格的传递参数形式stream音频缓冲区，需要将PCM数据填充到该缓冲区。len音频缓冲区的长度（字节数）

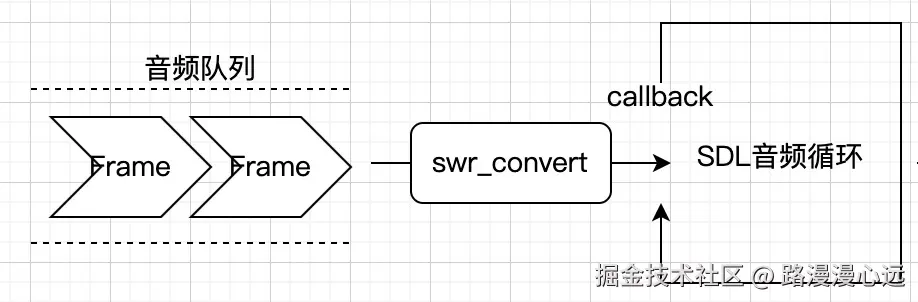

音频播放通过这个回调，将需要播放的数据填充到stream中，就可以持续播放视频了。这里可以看到有个len的参数，也就是需要填充的区域是有要求的长度，使得需要保存一个Cache的逻辑。先来看看如何获取数据吧。
播放数据
解码后的数据放在FrameQueue中，先来看一下AVFrame的音频部分。
- 音频
AVFrame中，相关主要字段：format音频采样格式，表示存储方式和位深度，'P'在这里代表PlanarAV_SAMPLE_FMT_FLT: 32 位浮点数。AV_SAMPLE_FMT_S16: 16 位有符号整数。AV_SAMPLE_FMT_S32: 32 位有符号整数。AV_SAMPLE_FMT_FLTP: 平面格式的 32 位浮点数。AV_SAMPLE_FMT_S16P: 平面格式的 16 位有符号整数
linesize指向长度为8的数组的指针，对应data的长度data指向长度为8的uint8_t数组的指针，如果交错格式如AV_SAMPLE_FMT_S16，声道的数据交错存储在data[0]，LRLRLR...，如果是平面格式如AV_SAMPLE_FMT_S16P，数据在data[0]-》LLL， data[1]-》RRRsample_rate采样率，表示每秒的采样次数。channels音频的声道数channel_layout声道布局，表示每个声道的空间分布nb_samples每一帧采样点数，pts&duration当前帧的开始时间和持续时长，需要结合stream->time_base得到时间。
frame的数据格式和SDL_AudioSpec格式不一定是相同的，这是需要一个转换函数：
swr_convert用于音频重采样s:SwrContext指针，音频重采样器的上下文。out: 输出缓冲区的指针数组。每个元素指向一个声道的输出数据。- `out_count: 输出缓冲区中每个声道的样本数。
in: 输入缓冲区的指针数组。每个元素指向一个声道的输入数据。in_count: 输入缓冲区中每个声道的样本数。
这里的SwrContext参数，需要构建一个转换的上下文并初始化swr_init(swr_ctx)，SwrContext配置in、out相关参数如下，in就是当前frame的参数，out就是前一节SDL_AudioSpec的参数。
struct SwrContext *swr_alloc_set_opts(struct SwrContext *s, int64_t out_ch_layout, enum AVSampleFormat out_sample_fmt, int out_sample_rate, int64_t in_ch_layout, enum AVSampleFormat in_sample_fmt, int in_sample_rate, int log_offset, void *log_ctx);
经过转换的out数据，就可以copy到上一小节的callback的stream中了，当然这里还有几个问题：
- 长度问题，frame转化的out数据长度不一定和
callback中的len相等- 如果数据不够填充，继续读取下一帧frame，如果没有frame了，填充0
- 如果转化的数据超过了
stream的容量，把剩余数据记录下来保存到audio_buf中 - 下一次填充先填充
audio_buf数据，再读取frame数据
- 同步问题，常见播放以音频主时钟，但其他主时钟方式需要调整音频播放速度
swr_set_compensation设置音频重采样过程中使用的补偿机制，下一章会介绍
- 音量问题
- 如果有设置视频音量，
SDL_MixAudioFormat进行声音混合替代直接copy
- 如果有设置视频音量，
这样就可以播放出声音了。
图像
- 视频
AVFrame中，相关主要字段：format视频格式，常见格式AV_PIX_FMT_YUV420P: YUV 4:2:0 平面格式。AV_PIX_FMT_YUV422P: YUV 4:2:2 平面格式。AV_PIX_FMT_RGB24: 24 位 RGB 格式。AV_PIX_FMT_BGRA: 32 位带 Alpha 通道的 BGRA 格式
width&height: 图像宽高linesize注意这里和音频不同，每个维度上的行宽，这里和width也不同，可能有字节对齐原因。data存储视频帧的像素数据的指针数组，- 如对于 YUV 格式
data[0]存储 Y 分量（亮度）data[1]存储 U 分量（色度）data[2]存储 V 分量（色度）
pts&duration当前帧的开始时间和持续时长，需要结合stream->time_base得到时间。key_frame是否为关键帧color_range颜色值范围AVCOL_RANGE_MPEG: 限制范围（16-235 用于 Y，16-240 用于 U/V）。AVCOL_RANGE_JPEG: 全范围（0-255）。
colorspace颜色空间AVCOL_SPC_BT709: BT.709 标准。AVCOL_SPC_BT470BG: BT.470BG 标准。

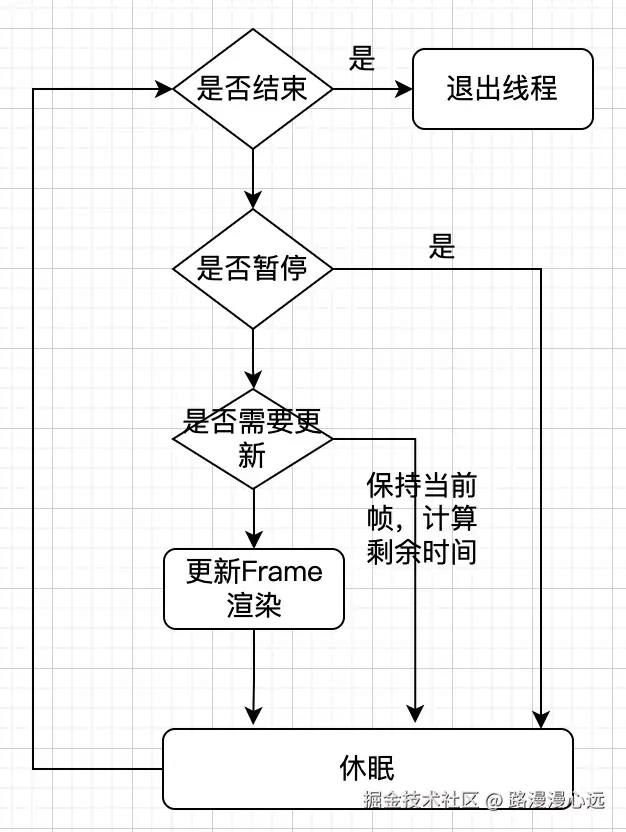

也就是在视频播放，展示Frame数据即可，线程处理如下：
- 视频保持循环
- 判断是否结束，如果播放结束，退出线程
- 判断是否暂停状态，如果是暂停，直接进入休眠，等待操作
- 判读是否当前帧是否已经播完，
- 未完，保持当前帧，计算剩余时间，设置休眠时间等于剩余时间
- 播完，从FrameQueue中取到新帧（最近时间的帧），根据帧的
duration设置休眠。
而更新Frame时，移动端需要在各自平台上渲染，注意这里iOS段不需要到主线程处理，在本线程更新即可，android未验证。对于视频的每一种格式，对应一种OpenGL渲染方式（这里也可以用sws_scale转换，相当于CPU转换，性能会下降一些）。
最常见的格式AV_PIX_FMT_YUV420P，处理如下，data[0]、data[1]、data[2]分别转换成3个纹理，再根据YUV到RGB的公式转换即可，OpenGL着色器如下：
顶点着色器
precision highp float;
varying highp vec2 vv2_texcoord;
attribute highp vec4 av4_position;
attribute highp vec2 av2_texcoord;
void main() {
vv2_texcoord = av2_texcoord;
gl_Position = av4_position;
}
片元着色器（BT.709标准），如果是BT.601格式需要调整参数
uniform highp sampler2D samplerY;
uniform highp sampler2D samplerU;
uniform highp sampler2D samplerV;
varying highp vec2 vv2_texcoord;
void main()
{
highp float y = texture2D(samplerY, vv2_texcoord).r;
highp float u = texture2D(samplerU, vv2_texcoord).r - 0.5;
highp float v = texture2D(samplerV, vv2_texcoord).r - 0.5;
highp float r = y + 1.402 * v;
highp float g = y - 0.344 * u - 0.714 * v;
highp float b = y + 1.772 * u;
gl_FragColor = vec4(r, g, b, 1.0);
}
关于OpenGL渲染，本节讲的比较粗糙，后续章节会有关于OpenGL的专门介绍。
