电视空间导航

原文:engineering.atspotify.com/2023/05/tv-…

原文日期:May 10, 2023

原文作者:Sergio Avalos, Senior Engineer

翻译日期:2025.01.26

显眼的黄色背景,中间有放在柜台上的一部电视,电视里是 Spotify 的界面,电视的前方,有一只拿着遥控器的手

开发用户界面时,通常大部分注意力都集中在了视觉观感上,因为它是引起用户注意的主要因素。然而,有其他方面对于优秀的体验同样重要,例如用户输入——用户操作应用的方式。这可能会被忽视也是完全可以理解的;大多数情况,操作系统平台层面,例如电脑的 Windows,iPhone 的 iOS,家庭智能电视的 Android TV,已经代替应用开发者完成了这些工作。但其它场景该如何是好?

这就是我们团队当前的处境。我们要开发大屏上的 Spotify 体验,例如在家庭电视和游戏控制台上。其中,电视空间导航的研发就是一件富有挑战但有趣的例子。

什么是空间导航

空间导航指的是在平面视图上聚焦应用的不同元素的导航行为。一般会用电视遥控器的箭头按键或者游戏手柄的操控杆来完成导航。和桌面应用不同,使用这类控制器不如鼠标直观,使用鼠标是用户在用自己手的移动来模拟光标的移动。下面展示了用户往四个方向聚焦直到到达目的地。

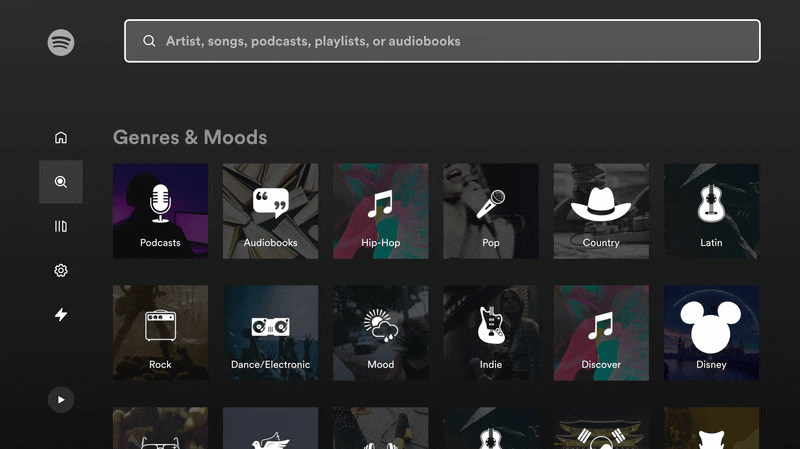

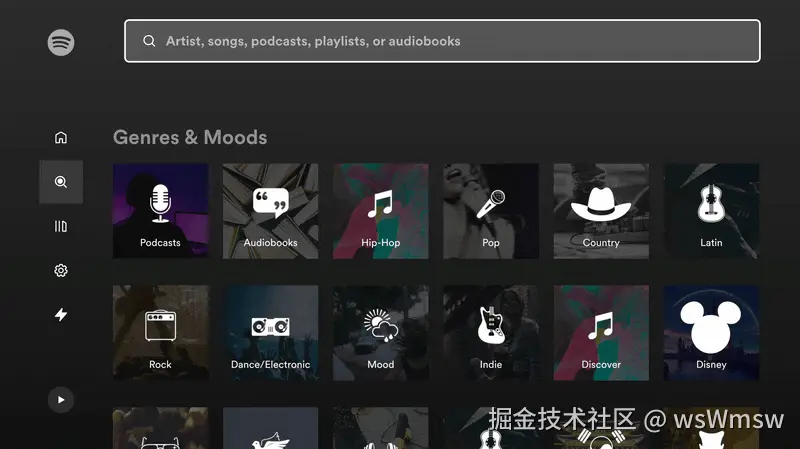

空间导航在 Spotify Home 的体验

难道空间导航需要额外适配吗?

谈论空间导航和电视遥控时,听起来就像是键盘和鼠标的类比;对于电脑或平板,这些输入设备,操作系统平台的确已经实现了。所以难免联想“电视制造商还没提供这样的支持吗?”

是的,智能电视的确提供了这样的支持,但是只有在开发原生应用(即应用程序使用和制造商相同的技术或开发语言)时有支持。例如,Android TV 使用安卓 SDK,Apple TV 同样有自己专属软件开发方式,Roku TV 创造了它们自己的编程语言 BrightScript。

我们团队决定采取一种特殊途径来构建为电视和游戏操控台的 Spotify 客户端,我们选择了混合应用代替全部原生的开发方式。我们的应用会在各电视制造商打开 web 网页应用,来渲染用户界面。这个选择给了我们能够在不同设备商使用相同源代码的高通用性,但同时也丢失了原生应用的一些好处。

尽管浏览器本身是高级软件,但撰写本文时尚不支持空间导航。有一个 CSS Spacial Navigation Level 1 的草案,但是预计要花很长时间采纳和实现。

所以,由于空间导航不会由 web 浏览器和电视平台提供,我们有必要提出自己的解决方案。尽管如此,通过它的实现可以发现这是个有趣的项目,它包含了几何学和一点计算机科学基础知识。

定义我们的需求

在切实实现前,让我们先定义一些主要案例:

基础导航

下面是主页看起来的摸样:

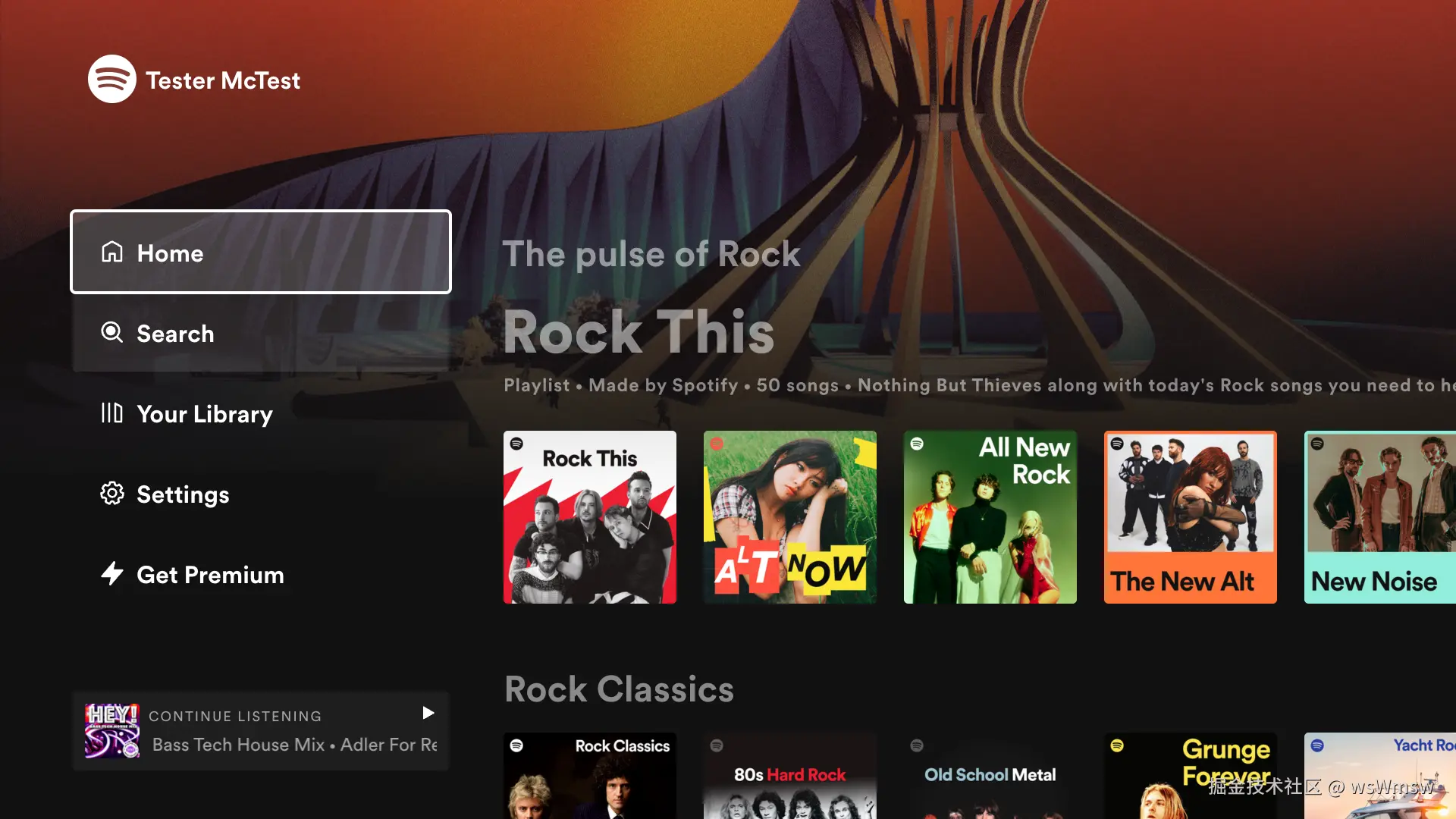

Spotify 主页视图的例子

在这个视图中,应用程序只需标记触发操作的元素,例如导航到新页面、标记为喜欢、开始重放。提取它们后,我们获得了一个只包含可导航元素的新视图。

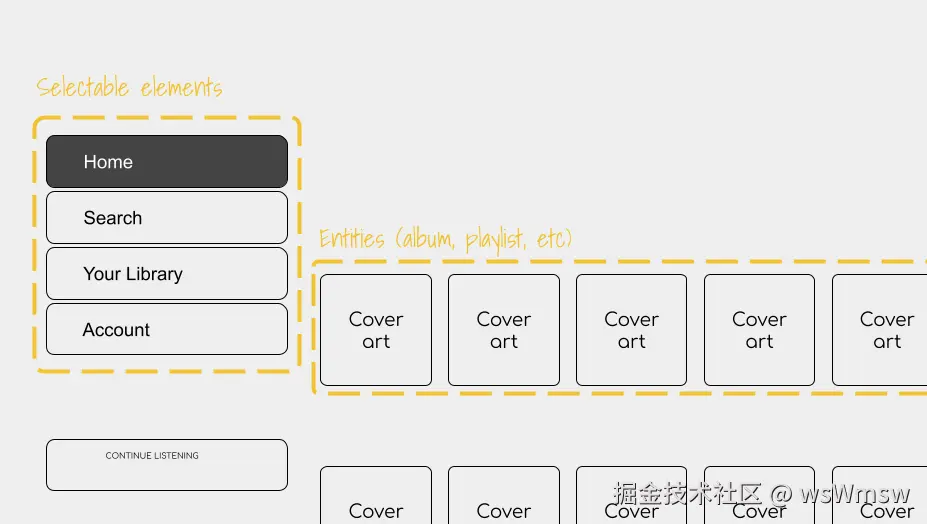

带有可选中元素的 UI 草图

新视图中,左边菜单是可选元素。右侧则是不同的实体,例如专辑、播放列表等,选择它们将带领用户到相应新页面。

还有其它稍微复杂写的视图,例如在用户导航到搜索视图展示的矩阵。每个方块代表了一个音频内容的类别。

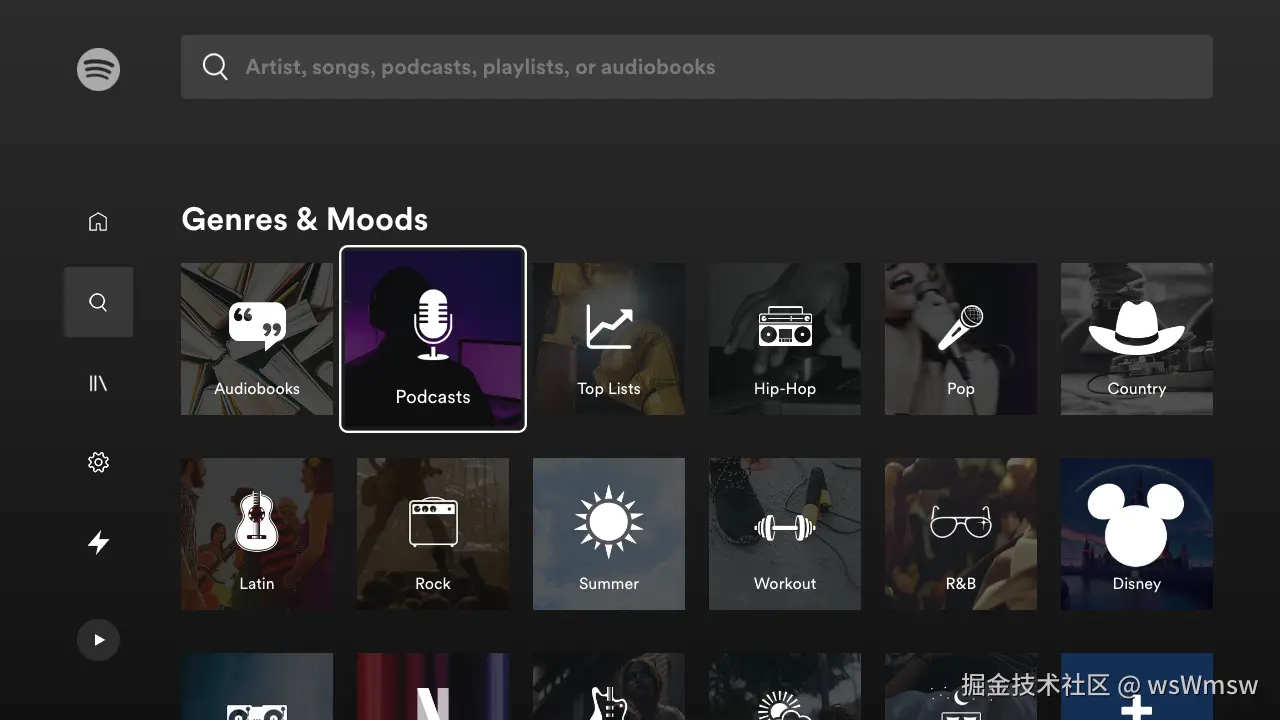

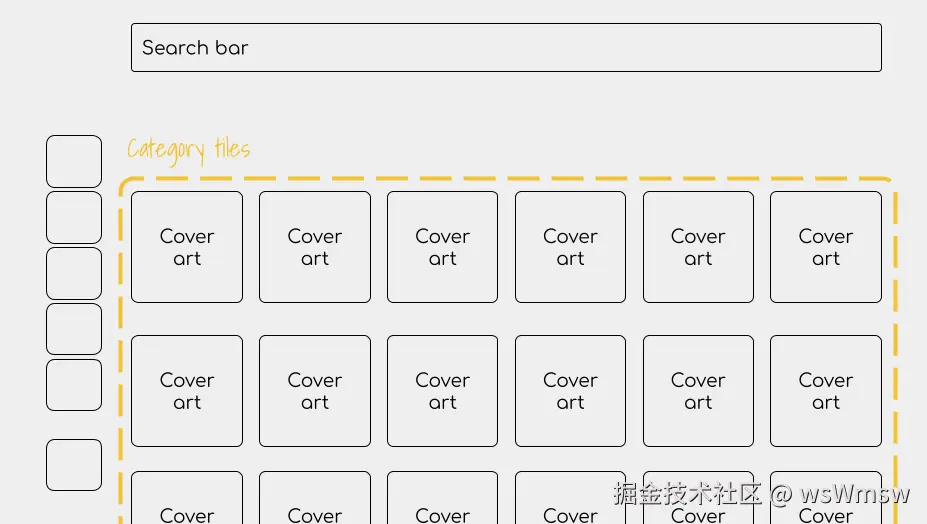

搜索界面可选中元素的矩阵
搜索界面可选中元素的矩阵

这些情况,用户期望导航到一个无法超越的边界,比如碰到曲目列表的底部就不再向下。然而在其它情况,用户不希望这样的限制。

循环导航

有的时候,移除限制、允许用户继续导航会更方便,即使已经到达了边界,例如菜单底部。点击向下的按键,聚焦菜单的第一个子项,我们称之为循环导航。

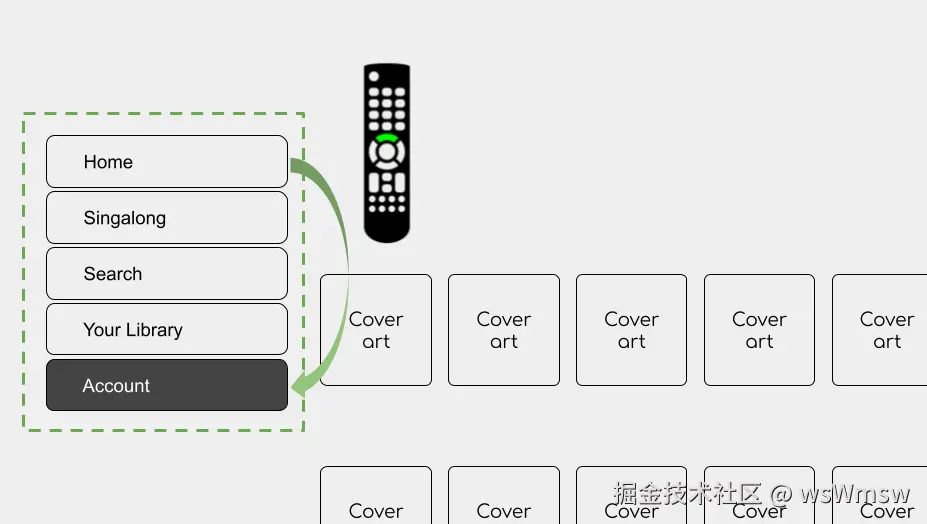

侧边菜单里循环导航的例子

特定区域导航

最后还有一些情况,是允许选择凸出部分的元素而阻塞其它部分的导航(例如,一个需要用户回应才能继续操作的警告弹框,例如确认是否退出登录)。警告窗口背后的可导航元素可能还存在,但只要警告窗口存在就不能选中后面的元素。

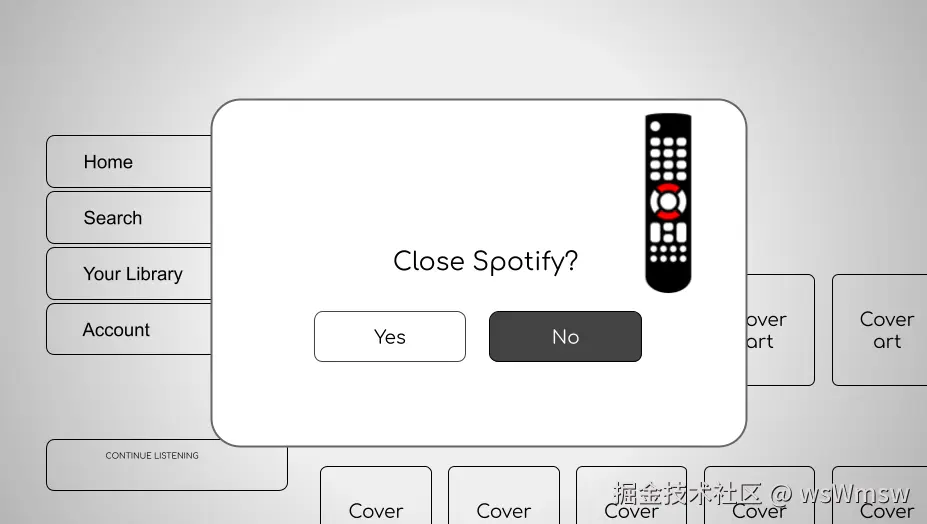

在一个模态框里按下“上”和“下”,导航会被阻塞

定义完所有需求后,现在我们可以寻求答案了。这个库的演变会在下面分为两个部分,但实际上,它要比这个超级简化的塑造复杂许多。

首次迭代:天真的实现

探险之前要准备地图。在我们这就是一个导航映射。因为应用基于 React,所以在内存里保留可导航元素的形式是合乎逻辑的,正如 React 对虚拟 DOM 使用类似方法。下面的图解释了页面是如何通过导航树展示的:

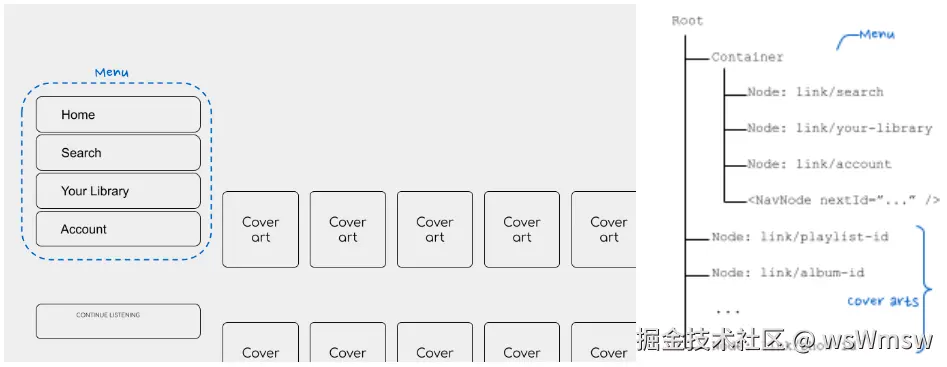

主页视图与他在导航树中的展现形式

为了实现它,新的 React 组件会被创建用来做节点的分类;也即,这些渲染在页面的元素可以被电视遥控器选中。

可导航元素

类比树,这些元素则是树叶。每个需要被选中的元素都包裹在 NavNode 元素中,它的职责是在导航树中注册包裹元素、指示哪些是兄弟“叶子”、处理用户选中时按下 Enter 按键。为了区分这些元素,每个元素都包含一个唯一 ID(或 navId),用于预测焦点走向。

<NavNode navId=”toplist-link” nextRight=”news-link”>
  <a href=”/playlist/123”>
    <img src=”/sweden-toplist-cover.png />
    <span>Sweden’s top list</span>
  </a>
</NavNode>
容器元素

树叶依附树枝。<NavContainer> 元素包含了所有需要空间导航的元素,例如菜单。如果有需要,它会通过 DOM 树冒泡的方式处理循环导航或特定区域导航的情况。

<nav>
  <NavContainer navId=”sidebar-menu” cycle>
    <NavNode navId=”search-item”>
      <a href=”/search”>Search</a>
    </NavNode>
    <NavNode navId=”settings-item” nextTop=”search-item”>
      <a href=”/settings”>Settings</a>
    </NavNode>
    ...
  </NavContainer>
</nav>
<main>
  <h1>Good morning, User!</h1>
  ...
根元素

最后是 <NavRoot 根元素,它位于应用顶部。它的作用是协调所有元素:注册新的可导航元素,决定当前焦点的位置,在接收到导航事件时做出更新,在跳转新页面后更新导航树。

function MyApp({ children }) {
  return (
    <NavRoot navId=”root”>
      <nav>
        <NavContainer navId=”sidebar-menu” cycle>
          <NavNode navId=”search-item”>
            <a href=”/search”>Search</a>
          </NavNode>
          ...
    </NavRoot>
  );
}

局限

尽管如此实现承担了基本作用,但从上面的例子来看也带来了一点局限:

  • 导航逻辑是人工处理的,所以容易出错。开发者要用 nextRight/Left/Up/Down 属性来声明可导航元素的位置,这不总是已知的。属性 navId 有同样的问题,它要人工保持唯一性。
  • 页面的 DOM 树因这些包裹元素变得更复杂。虽然额外的元素不是特别的问题,但也确实破坏了开发和调试体验。
  • 最后一点,实现这个库需要开发者拥有导航流程的前置知识。这样的条件提高了新人的入职门槛。

第二次迭代:简单的开发体验

考虑到上面的限制,接下来的迭代目标就是通过两种方式来减少库的用户所需知识:

  1. 简化 API 以及调用方式
  2. 减少耦合以便测试

感谢 React 16.8 的 Hooks 介绍,hooks 让我们有可能把业务逻辑压缩到一个函数里,而无需额外的包含可聚焦元素的组件。下面是一个实现的例子:

之前……

function AcceptButton(props) {
  return (
    <NavNode
      navId=”ok-button”
      nextLeft=”more-button”
      nextRight=”cancel-button”
      focusable
      claimFocus
    >
      <button onClick={props.onClick}>
        OK
      </button>
    </NavNode>
  );
}

之后……

function AcceptButton(props) {
  const { ref, isFocused } = useFocusRef();

  return (
    <button
      ref={ref}
      className={isFocused && ‘btn-focused’}
      onClick={props.onClick}>
        OK
    </button>
  );
}

重点:

  • 无需额外的 DOM 元素!感谢 useEffect 钩子函数,它让检测新元素是否挂载成为可能。更少的 DOM 元素等于更好的调试体验。
  • 不再有导航逻辑!取而代之,我们只有一个可被聚焦的真实 DOM 元素的引用,这个引用会由 Hook 函数返回。

现在,好戏才刚刚开始。现在导航我们会完全依赖库的计算,而不是开发者的人工处理。感谢 Element.getBoundingClient 这个 DOM API 让我们得以实现;它提供了相对视口的大小和坐标。

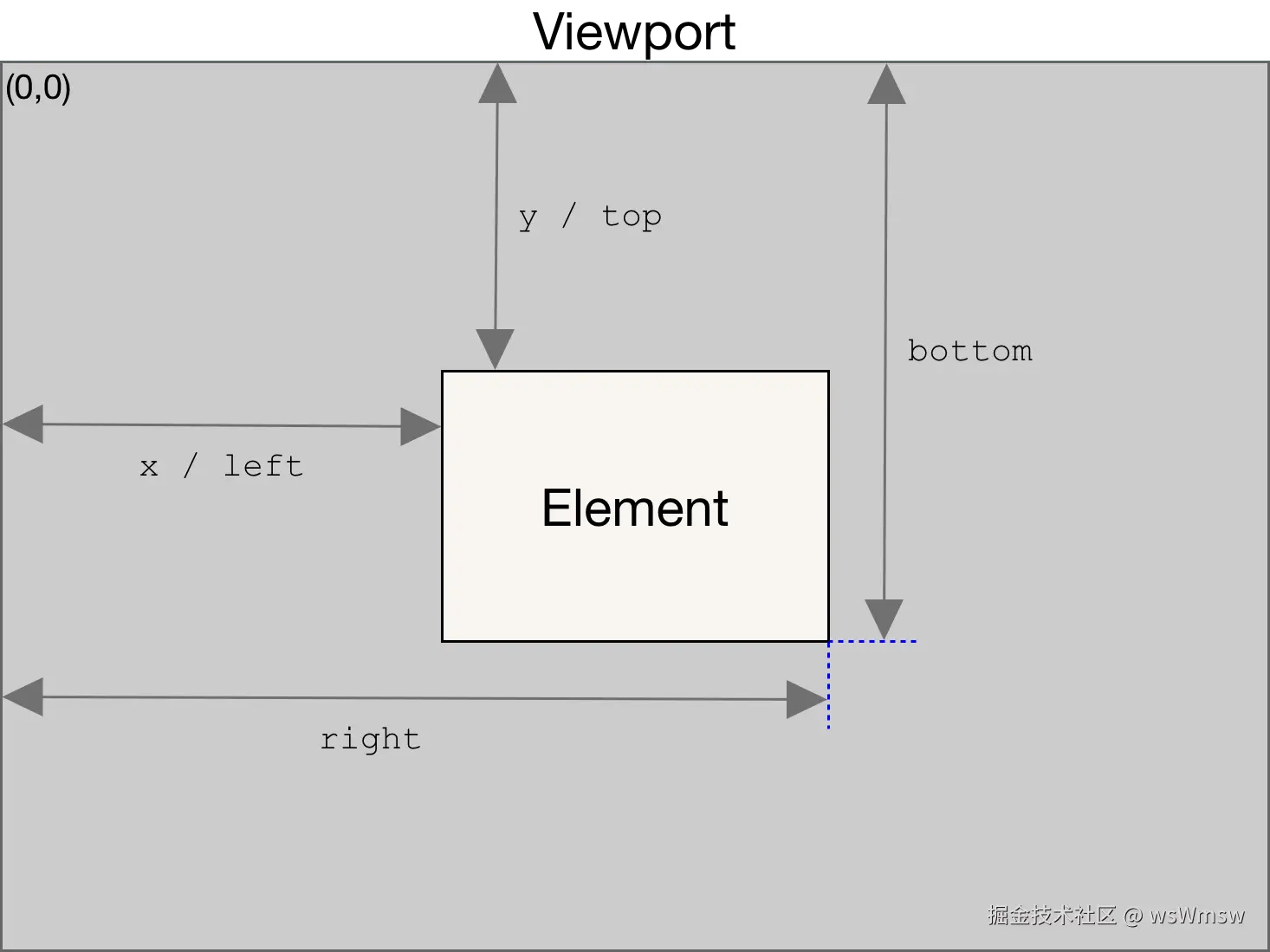

元素的 getBoundingClientRect 的 API 的图解

有了 navTree 的这些信息,就可以自动创建相同的带有可导航元素的视图。有了这个视图,我们可以通过 navTree 包含的方向信息检测下一个选中哪个元素,而无需为 DOM 添加额外元素。

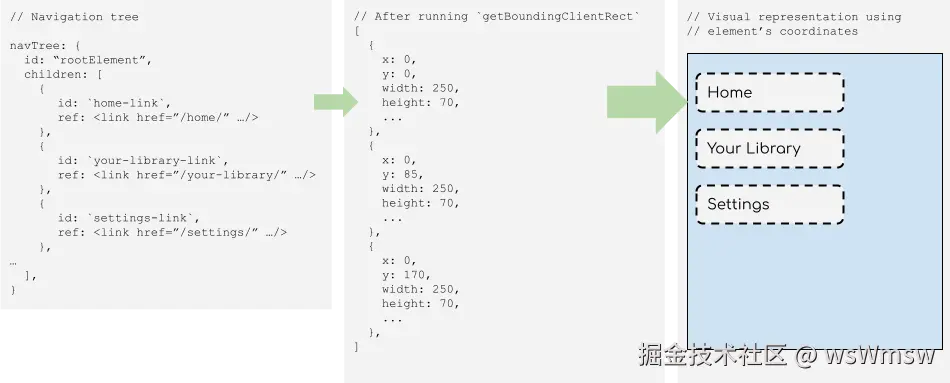

Navtree

接下来需要改进的是元素间的耦合。很明显可以发现 NavRoot 做了很多工作:接收用户触发的事件,支配当前元素的聚焦情况,从导航树中添加或移除元素,等等。所以它会被分成三个特定模块:

  1. NavEngine:保持导航树最新
  2. FindFocusIn:跟踪当前聚焦元素
  3. Navigate:作为导航核心,当用户按下方向键后找到下一个可聚焦元素

对我来说,最后一个模块我认为最有趣,因为它结合了计算机科学的一些概念。由于展示的可聚焦元素是一棵树,所以可以用最近公共祖先算法来找到父元素。对于像涉及父元素的循环导航非常有用。

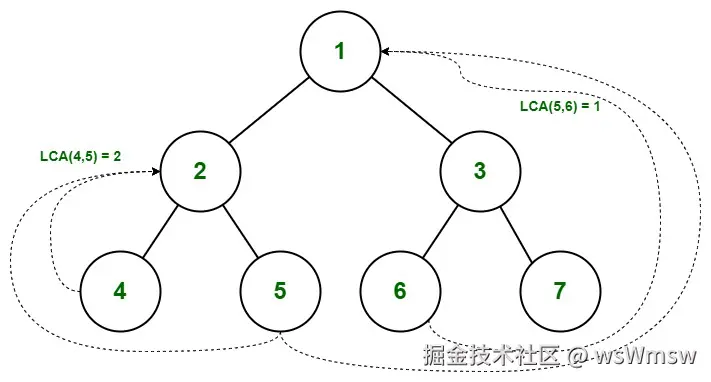

二叉树里的最小公共祖先

其它还有一些我乐在其中的挑战,比如根据尺寸、相对位置和选中的方向判断下一个元素。大多数情况无需考虑这些,因为用户界面可能是规则矩阵或是规则的行结构,但也有特殊情况(例如,从主视图返回左侧导航菜单)。

常见不常见
常见的规则矩阵不常见的需要导航到侧边的不规则的情况

完成这一段业务逻辑不简单,尤其还要具备单元测试的能力。为了简化流程,我们要创建一个新项目,用于生成导航树的展示而无需运行整个应用。其背后的想法是提供一个绘图工具,用户可以在其中模拟可选元素如何定位的不同场景,该工具将返回JSON格式的可导航树。这个输出可以用来作为单元测试的输入。

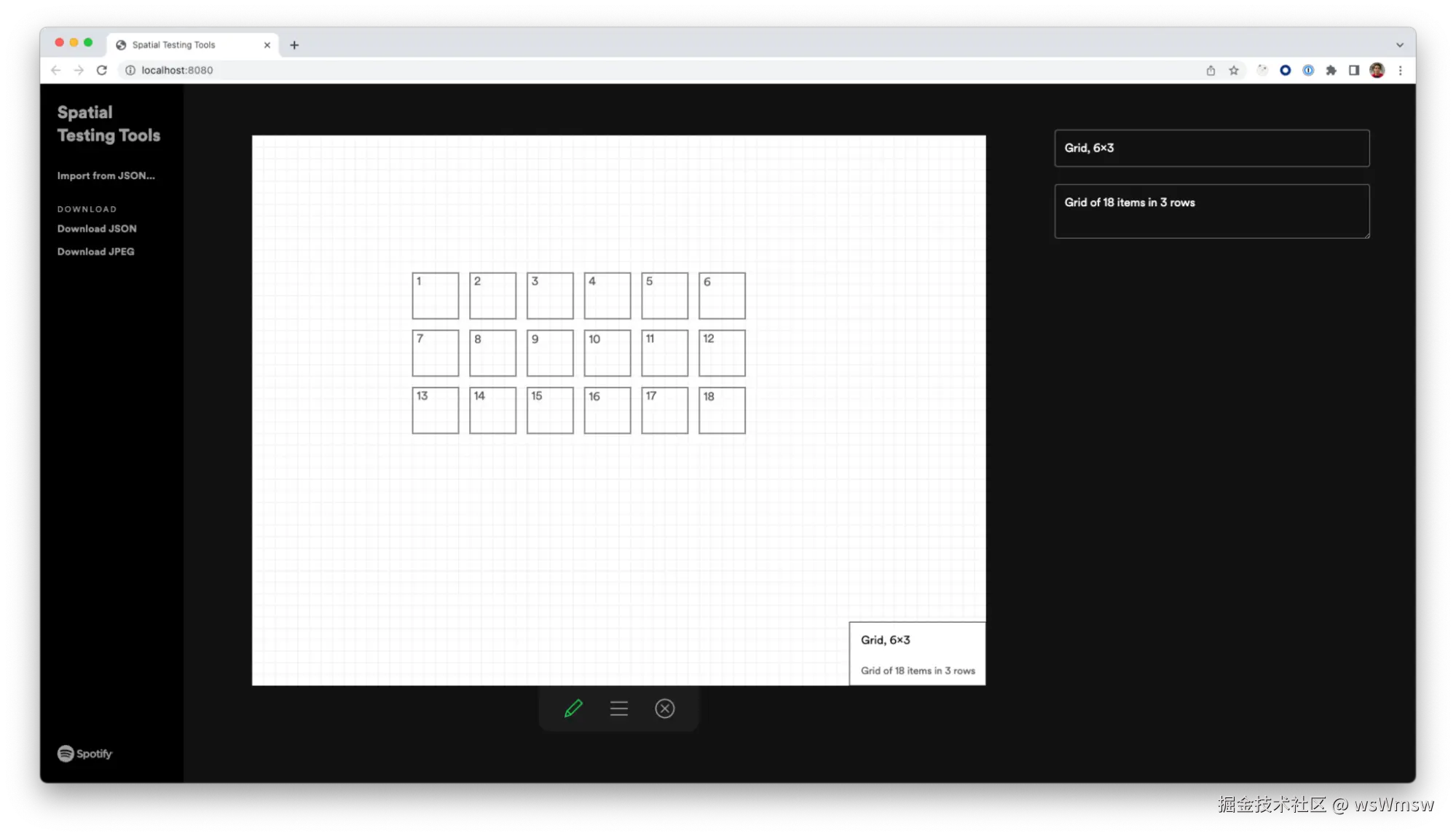

我们用于创建要进行单元测试的视图的JSON表示的工具

总结与展望

我们在应用里集成了这个空间导航库的最新版本,且没有做任何主版本更新,不吹不黑,对于用户的易用和开发团队的易于理解所需的输入,它都能够基本满足。我们的下一步是评估潜在的性能成本,因为 Spotify 会陆续登录更多电视。这一点对于低配设备以及具有不同格式内容的设备很重要。

特别感谢 Erin Depew、Daniel Lopes Alves、Dennis Gulich、Andreina Loriente 和 Yasa Akbulut。没有你们的指导和帮助就没有这篇文章。
