1.简述

车机系统：Android Automotive OS，这是Android操作系统为汽车量身定制的版本‌；基于Android的强大平台和功能集进行开发，利用了现有的安全模型、兼容性程序、开发人员工具和基础架构。它保持了Android的高度可定制性和可移植性，同时完全免费和开源‌。这个系统为汽车特定要求、功能和技术提供了支持，通过在原先的Android系统架构上增加与车相关的模块来实现，这些模块包括Car App（包括OEM和第三方开发的App）、Car API（提供给汽车App特有的接口）、Car Service（系统中与车相关的服务）等‌。

常说的car模式，就是Car api, Car service，Vehicle HAL；源码位置：

  • Car API：packages\services\Car\car-lib
  • Car Service：packages\services\Car\service
  • Vehicle HAL：hardware\interfaces\automotive\vehicle\2.0

备注：本文章内容以android 10 原生代码为基准

下面是Android车机中简易模块图，本文章主要介绍Car API ---Car Service --- Vehicle HAL数据的通讯部分（一般说MCU通讯）


2 Car API

系统自动编译sdk，编译时引用即可，系统运行时，已经加载了这些类库；每个APP 进程fork时自动拥有了这个执行类库

2.1 Car类

Car sdk入口，主要功能

  • Car服务端连接，提供自动重试机制、连接状态获取与监听、断开连接默认处理机制
  • 获取相关管理类，这个类以CarManagerBase为基类，可感知连接状态，与服务端实现Binder相关联
  • 映射缓存管理类，并根据断连状态进行处理

2.1.1 使用

Car使用一般需要3个流程：

  1. 创建Car对象

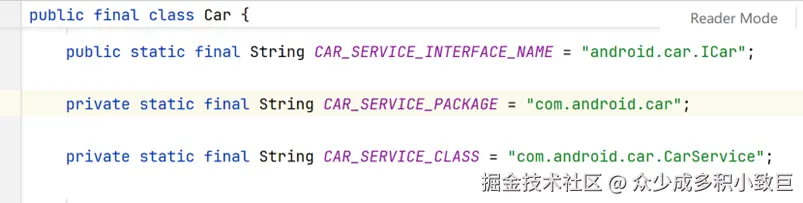

  2. 进行连接（连接服务定义如右图）
  3. 连接成功后，获取管理类

Android 10 中，已经不建议调用connect方法进行连接，而是在构造对象实例时自动连接

主要使用方法

//创建实例，并进行监听：
public static Car createCar(Context,Handler, long,CarServiceLifecycleListener)
//服务连接,10已经不推荐使用此方法了
public void connect() throws IllegalStateException
//断开服务
public void disconnect()
//是否连接
public boolean isConnected()
//是否正在连接
public boolean isConnecting()
//获取管理类
public Object getCarManager(String serviceName)

连接服务信息如下：


2.1.2 类图

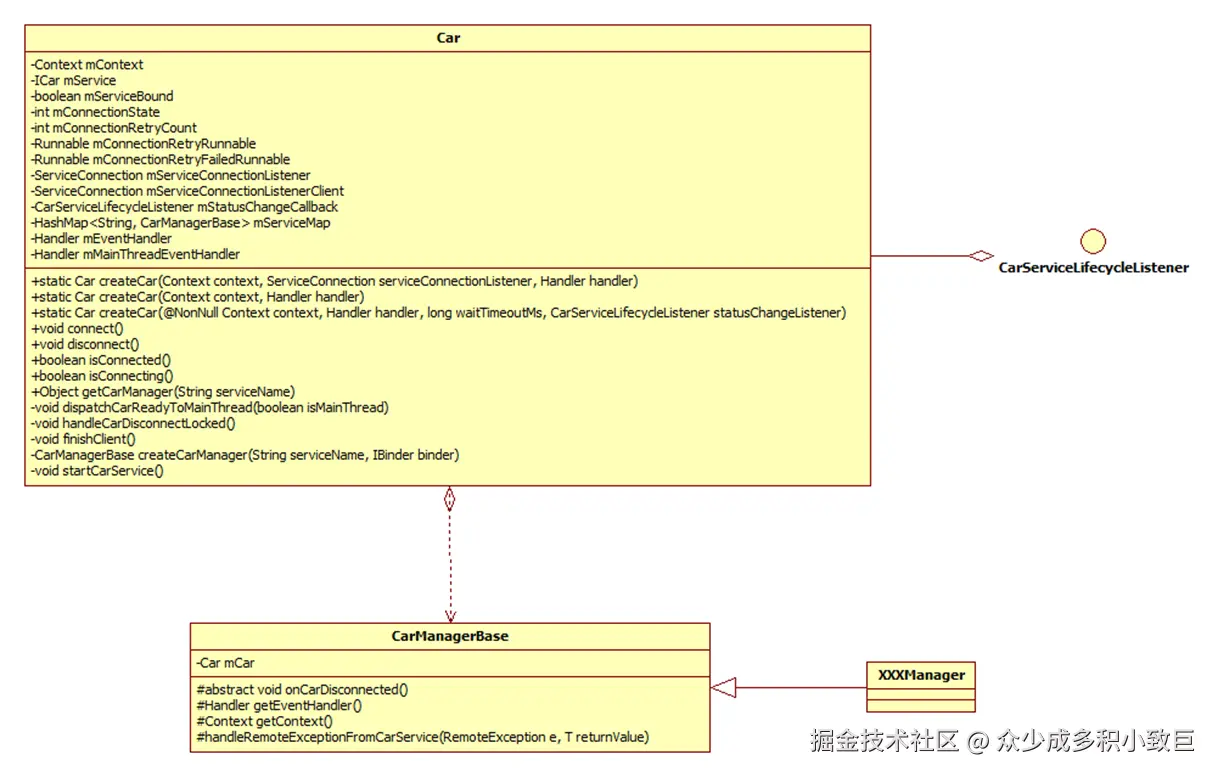

使用基类CarManagerBase对所有的管理类进行了统一规格处理

  • Car服务断开连接通知
  • MCU数据事件处理Handler
  • 异常处理

2.1.3 断开连接

public void onServiceDisconnected(ComponentName name) {
    synchronized (mLock) {
        if (mConnectionState  == STATE_DISCONNECTED) {
            // can happen when client calls disconnect before onServiceDisconnected call.
            return;
        }
        handleCarDisconnectLocked();
    }
    if (mStatusChangeCallback != null) {
        mStatusChangeCallback.onLifecycleChanged(Car.this, false);
    } else if (mServiceConnectionListenerClient != null) {
        mServiceConnectionListenerClient.onServiceDisconnected(name);
    } else {
        // This client does not handle car service restart, so should be terminated.
        finishClient();
    }
}
  • 数据复位
  • 缓存清理
  • 服务封装的管理类销毁
  • 回调,如无回调则默认处理

默认处理规则：若Context上下文为Activity，finish Activity，否则杀死进程

2.2 CarPropertyManager类

Android车机系统中用于设置和获取车辆各个属性状态的重要类。作为CarPropertyService在客户端的代理，通过其提供的API，开发者可以实现对车辆属性的读写操作。这些属性包括但不限于车窗升降、空调控制、油量、续航等‌。在实际开发中，当开发者想要控制这些车辆功能时，就需要与其进行交互。

2.2.1 使用

//实例获取
(CarPropertyManager) mCar. getCarManager(Car.PROPERTY_SERVICE)

//属性获取
public boolean getXXXProperty(int prop, int area), XXX有Boolean，Float， Int， IntArray
// 属性设置
public <E> void setProperty(@NonNull Class<E> clazz, int propId, int areaId, @NonNull E val)
public void setXXXProperty(int prop, int areaId,XXX val), XXX有Boolean,Float,Int

//属性监听操作：
public boolean registerCallback(CarPropertyEventCallback callback, int propertyId，float rate)

//属性解除监听
public void unregisterCallback(@NonNull CarPropertyEventCallback callback)
public void unregisterCallback(@NonNull CarPropertyEventCallback callback, int propertyId)

// 属性是否可用
public boolean isPropertyAvailable(int propId, int area)

// 属性读写权限
public String getWritePermission(int propId)
public String getReadPermission(int propId)

// 属性配置信息
public List<CarPropertyConfig> getPropertyList(@NonNull ArraySet<Integer> propertyIds)
public List<CarPropertyConfig> getPropertyList()

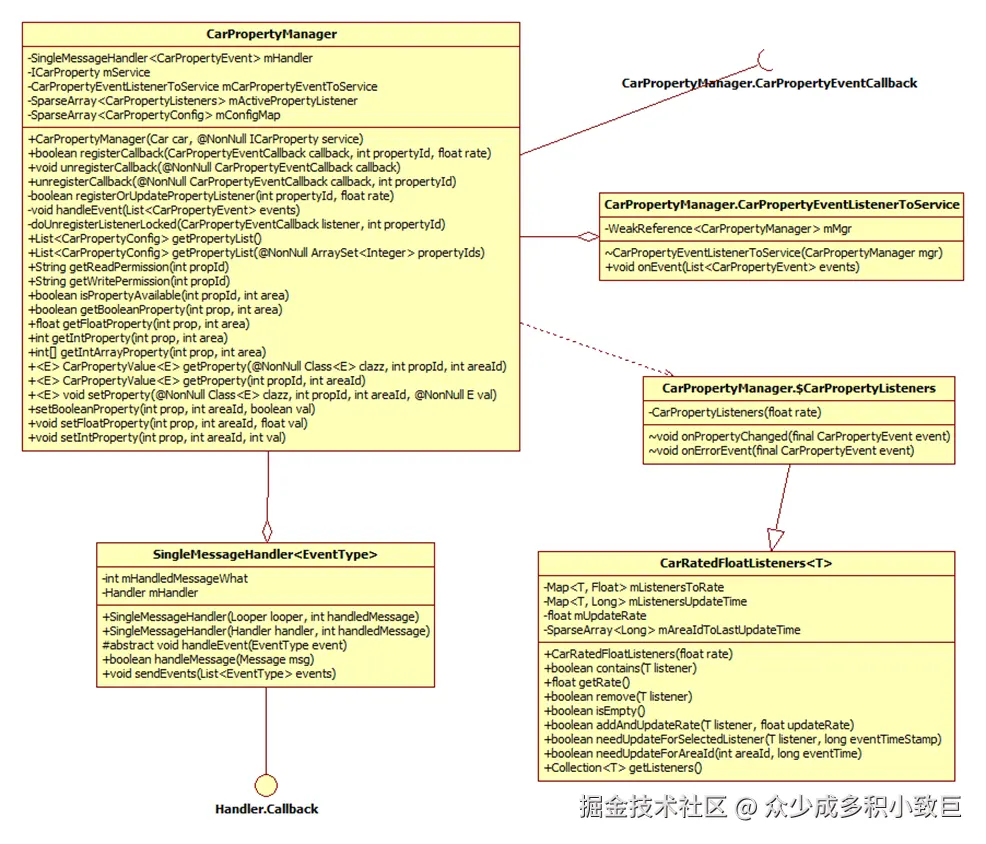

2.2.2 类图


2.3 VmsSubscriberManager类

作为与车辆管理系统交互的一个重要组件，负责处理订阅相关的请求和事件。它可能通过特定的API与VehicleHAL（硬件抽象层）或其他系统服务进行通信，以实现车辆状态信息的获取和控制。用户也可以自定义发布客户端实现进程间的事件交互。

2.3.1 使用

//实例获取
(VmsSubscriberManager) mCar. getCarManager(Car.VMS_SUBSCRIBER_SERVICE)

//最新信息
public byte[] getPublisherInfo(int publisherId)
// 可订阅消息
public VmsAvailableLayers getAvailableLayers()
// 设置消息订阅回调以及执行线程
public void setVmsSubscriberClientCallback(Executor,VmsSubscriberClientCallback)
//清除订阅信息
public void clearVmsSubscriberClientCallback()
// 订阅所有消息
public void startMonitoring()
// 停止订阅所有消息
public void stopMonitoring()
//订阅特定消息
public void subscribe(@NonNull VmsLayer layer)
public void subscribe(@NonNull VmsLayer layer, int publisherId)
//解除订阅特定消息
public void unsubscribe(@NonNull VmsLayer layer)
public void unsubscribe(@NonNull VmsLayer layer, int publisherId)

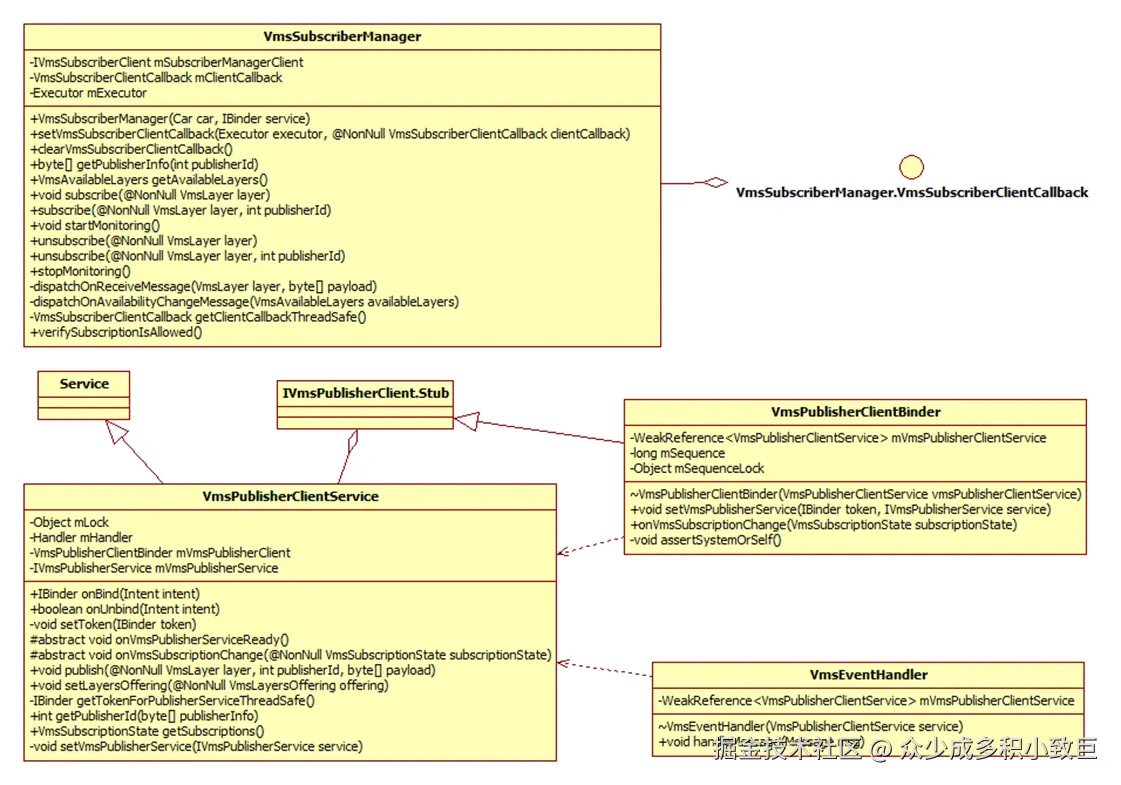

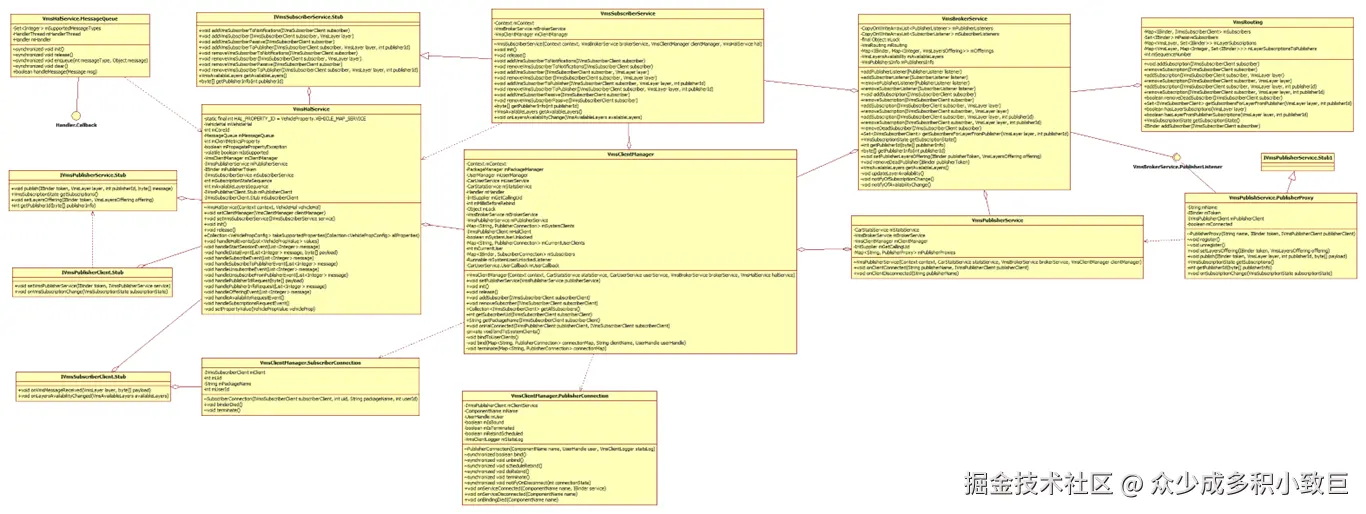

2.3.2 类图


2.3.3 VmsPublisherClientService

发布客户端Service基类，需要实现下面两个方法

  • onVmsPublisherServiceReady：发布准备完成，可以调用publish方法进行发布消息
  • onVmsSubscriptionChange：消息订阅状态变化通知

主要使用方法

//设置提供哪些可被订阅消息
public final void setLayersOffering(@NonNull VmsLayersOffering offering)

//发布消息
public final void publish(@NonNull VmsLayer layer, int publisherId, byte[] payload)

//获取当前订阅状态
public final VmsSubscriptionState getSubscriptions()

3 Car Service

3.1 CarService类

Service类，以bind方式提供ICar实现；并对接Vehicle HAL，获取Ivehicle实现，来完成具体硬件信号交互；


IVehicle binder获取

private static IVehicle getVehicle() {
    try {
        return android.hardware.automotive.vehicle.V2_0.IVehicle.getService();
    } catch (RemoteException e) {
        Log.e(CarLog.TAG_SERVICE, "Failed to get IVehicle service", e);
    } catch (NoSuchElementException e) {
        Log.e(CarLog.TAG_SERVICE, "IVehicle service not registered yet");
    }
    return null;
}

IVehicle服务死亡代理处理

  1. 若配置允许，则杀死Car Service
  2. 不杀死，则进行一定时间内重新连接获取
  3. 获取失败则崩溃重启,重连成功，则ICarImpl重置Ivehicle对象
@Override
public void serviceDied(long cookie) {
    if (RESTART_CAR_SERVICE_WHEN_VHAL_CRASH) {
        Log.wtf(CarLog.TAG_SERVICE, "***Vehicle HAL died. Car service will restart***");
        Process.killProcess(Process.myPid());
        return;
    }

    Log.wtf(CarLog.TAG_SERVICE, "***Vehicle HAL died.***");

    try {
        mVehicle.unlinkToDeath(this);
    } catch (RemoteException e) {
        Log.e(CarLog.TAG_SERVICE, "Failed to unlinkToDeath", e);  // Log and continue.
    }
    mVehicle = null;

    mVhalCrashTracker.crashDetected();

    Log.i(CarLog.TAG_SERVICE, "Trying to reconnect to Vehicle HAL: " +
            mVehicleInterfaceName);
    mVehicle = getVehicleWithTimeout(WAIT_FOR_VEHICLE_HAL_TIMEOUT_MS);
    if (mVehicle == null) {
        throw new IllegalStateException("Failed to reconnect to Vehicle HAL");
    }

    linkToDeath(mVehicle, this);

    Log.i(CarLog.TAG_SERVICE, "Notifying car service Vehicle HAL reconnected...");
    mICarImpl.vehicleHalReconnected(mVehicle);
}

3.2 ICarImpl

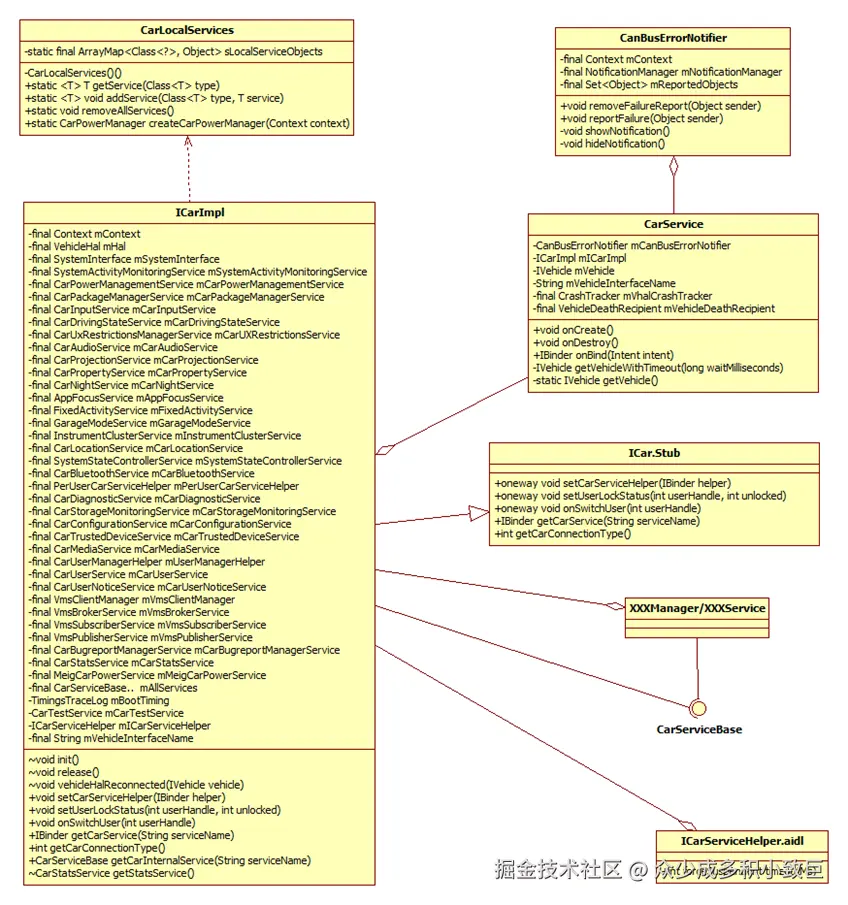

ICar实现，跨进程调用入口，与Car对接，并获取Vehicle HAL层服务句柄；

生命周期依据Service生命周期而定

  • init方法，对应Service onCreate
  • Release方法，对应Service onDestory
  • vehicleHalReconnected方法： Vehicle HAL服务重连成功通知
  • getCarService方法：提供特定功能binder实现


3.3 VehicleHal

实现了Vehicale HAL回调，其内部对不同的硬件信号按照功能等进行了分类，并进行信号订阅管理与分发

  • 普通属性： PropertyHalService桥接类
  • 电源属性：PowerHalService桥接类
  • 输入事件属性：InputHalService桥接类
  • 订阅发布：VmsHalService桥接类
  • 诊断事件属性：DiagnosticHalService桥接类

HalClient类才是对Vehicle HAL层封装的直接实现类,并增加了属性获取设置的重试机制

3.4 CarPropertyService

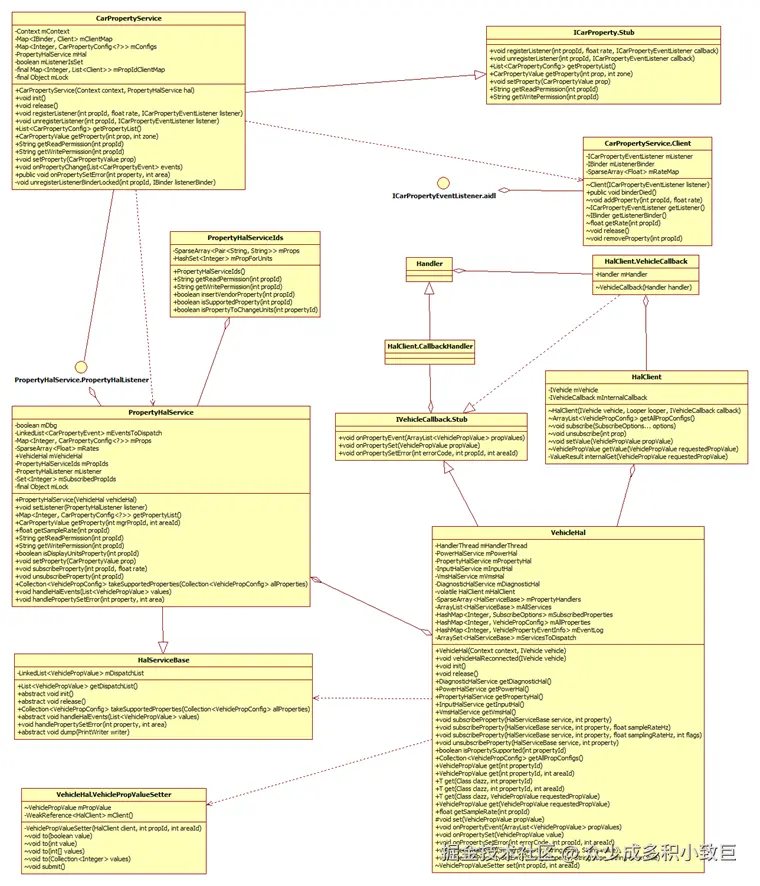

CarPropertyService是与Vehicle HAL、Car API交互的经典实现；着重对接的是Car API,PropertyHalService类实现了Vehicle HAL的桥接（包括处理属性管控）


与Car API桥接处理

  • 属性设置、获取
  • 属性监听、分发
  • 跨进程死亡检测

与Vehical HAL桥接处理

  • 属性设置、获取
  • 属性监听

PropertyHalServiceIds类： 管理着处理属性以及属性读写权限

3.5 VMS发布-订阅

发布订阅框架

  • 发布服务端，在Car Service中， 见2.3.1
  • 订阅服务端，在Car Service中，见2.3.3
  • 发布客服端，仅仅与硬件信号相关的在Car service中
  • 订阅客户端，仅仅与硬件信号相关的在Car service中


实现主要依赖下面几个类

  • VmsClientManager：订阅客户端死亡检测、根据配置进行发布客户端收集与死亡检测
  • VmsBrokerService：订阅发布信息变化通知与缓存
  • VmsSubscriberService： 订阅服务端，框架订阅入口
  • VmsPublisherService： 发布服务端，对接发布客户端
  • VmsHalService：硬件信号消息的订阅发布客户端封装，（信号属性唯一，为VehicleProperty.VEHICLE_MAP_SERVICE）

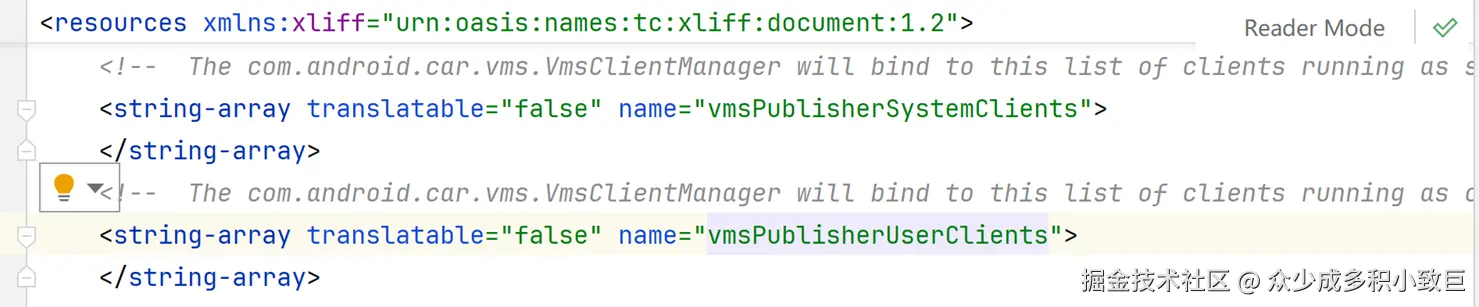

自动客户端收集配置，在XML，分下图中两个属性


4 Vehicle HAL

IVehicle服务是Android Automotive在硬件抽象层的一个核心native服务，用于处理和车辆相关的功能，并为系统提供获取车身信息以及设置相关状态的接口‌。IVehicle服务作为Android Automotive的核心组件，位于硬件抽象层，是连接车辆硬件和系统框架的重要桥梁。它提供了一系列接口，使得上层应用能够方便地获取车辆状态信息，并能够对车辆进行一定的控制操作。

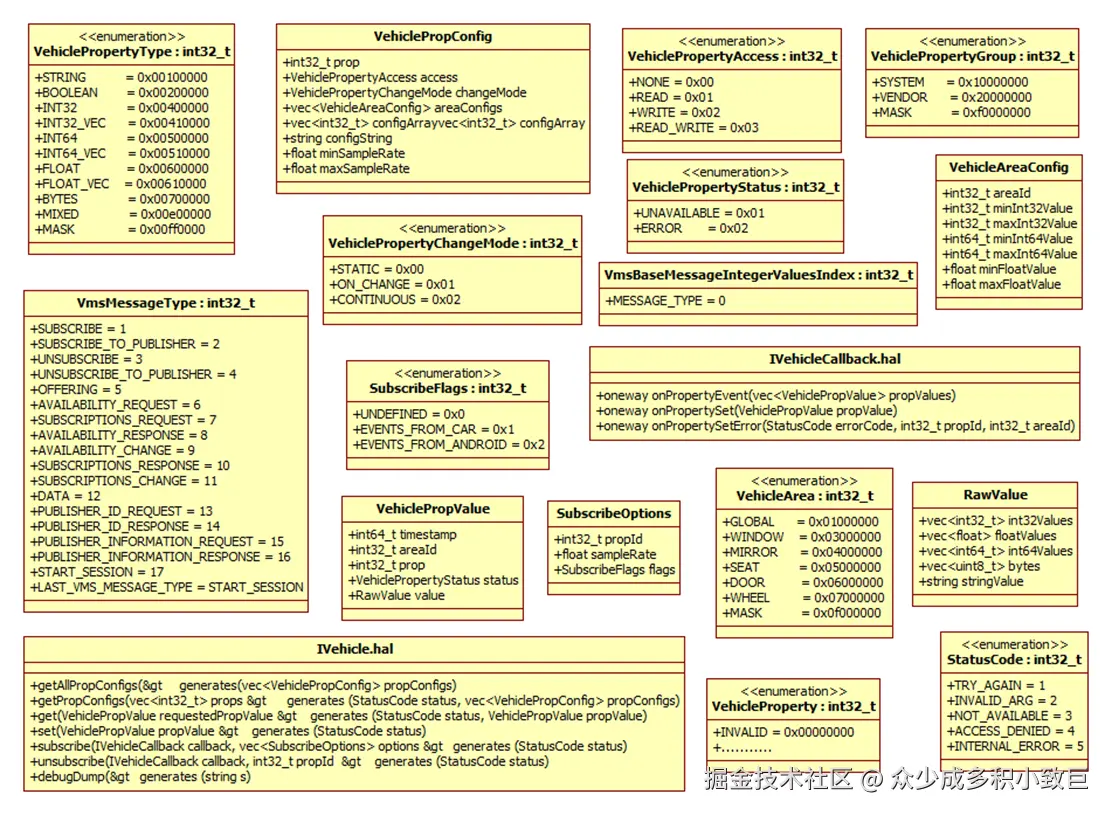

采用HIDL定义，主要定义如右图：

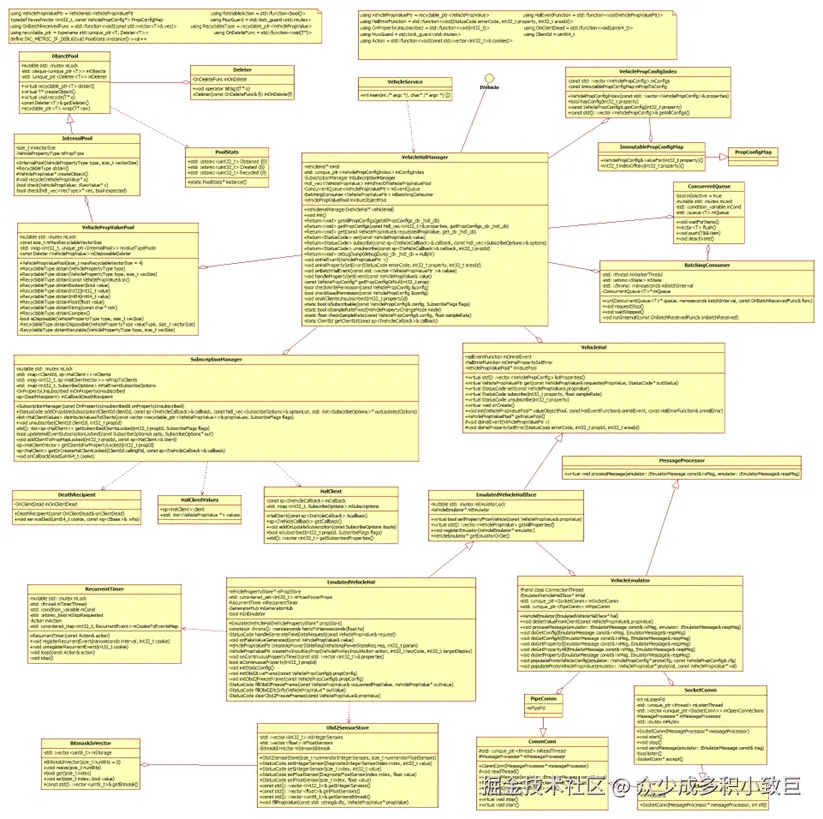

实现类图：


  • VehicleService: 进程启动入口
  • VehicleHalManager：IVehicle服务实现
  • VehiclePropertyStore：配置管理、数据缓存
  • SubscriptionManager：订阅信息存储；
  • VehicleEmulator：交换数据读取写入调度与数据桥接；
  • EmulatedVehicleHal:数据事件调度管理；
  • CommConn: 交换数据读写的基类

报文属性配置信息以及默认值，在DefaultConfig.h中

// 每个属性的信息结构
struct ConfigDeclaration {
    VehiclePropConfig config;

    /* This value will be used as an initial value for the property. If this field is specified for
     * property that supports multiple areas then it will be used for all areas unless particular
     * area is overridden in initialAreaValue field. */
    VehiclePropValue::RawValue initialValue;
    /* Use initialAreaValues if it is necessary to specify different values per each area. */
    std::map<int32_t, VehiclePropValue::RawValue> initialAreaValues;
};

// 此属性为定义的变量
const ConfigDeclaration kVehicleProperties[] {
}

5 总结

这里讲解了MCU报文整个通讯流程；在常见Car模式使用中，也是基本只使用这一部分的；作为Car模式中MCU数据开发维护，主要有以下工作

  • Vehicle层，实现CommConn类，完成IPC连接以及读写解析
  • 报文ID配置，Vehicle层，Car service层
  • 报文ID值类型定义，以及是否为APP和Vehicle进行桥接转换
