DHT11电气参数
电源电压：3~5.5V（典型值：5V）；
温度量程：0~50℃，误差 ±2℃；
湿度量程：20~90%RH，误差 ±5%RH；
采样周期：大于等于1秒/次。

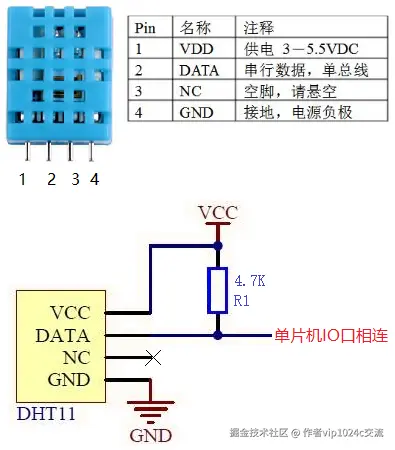

DHT11硬件原理图
数据总线DATA使用上拉电阻拉高，因此总线空闲时为高电平。上拉电阻阻值推荐范围：4.7K~5.1K。
必要时在VDD和GND之间并一个100nF的去耦电容。
DHT11的工作原理
DHT11使用单一总线通信，即DATA引脚和单片机连接的线。总线总是处于空闲状态和通信状态这个2个状态之间。
当单片机没有与DHT11交互时，总线处于空闲状态，在上拉电阻的作用下，处于高电平状态。

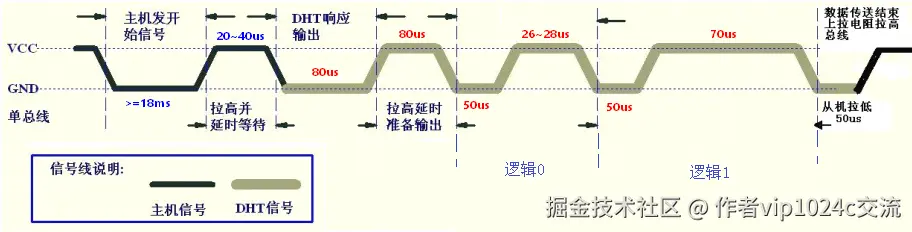

当单片机和DHT11正在通信时，总线处于通信状态，一次完整的通信过程如下：
①单片机将驱动总线的IO配置为输出模式。准备向DHT11发送数据。
②单片机将总线拉低至少18ms，以此来发送起始信号。再将总线拉高并延时20~40us，以此来代表起始信号结束。
③单片机将驱动总线的IO配置为输入模式，准备接收DHT11回传的数据。
④当DHT11检测倒单片机发送的起始信号后，就开始应答，回传采集到的传感器数据。DHT11先将总线拉低80us作为对单片机的应答（ACK），然后接着将总线拉高80us，准备回传采集到的温湿度数据。温湿度数据以固定的帧格式发送，具体格式如下图：
可以发现一帧为40个bit，而每一个bit的传输时序逻辑为：每一个bit都以50us的低电平（DHT11将总线拉低）为先导，然后紧接着DHT11拉高总线，如果这个高电平持续时间为26~28us，则代表逻辑0，如果持续70us则代表逻辑1。
⑤当一帧数据传输完成后，DHT11释放总线，总线在上拉电阻的作用下再次恢复到高电平状态。
注意事项：
1、DHT11上电后，要等待 1秒 以越过不稳定状态，在此期间不能发送任何指令。
2、DHT11属于低速传感器，两次通信请求之间的间隔时间不能太短，一般来说要不能低于1秒。
3、当前DHT11通信帧的小数部分默认都是0，厂商预留给以后实现。所以一般只读取整数值部分即可。校验和定义为：前4个Byte的总和的低8位。
Ardunio驱动代码

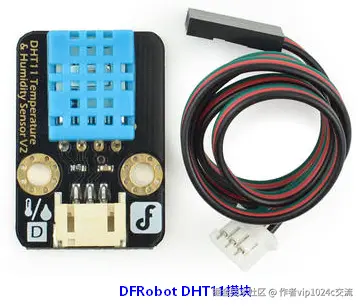

在DFRobot官网可以找到DHT11模块驱动库，但出于学习和讲解的目的，下面给出了我自己的驱动实现源代码。使用C语言编写，并在Arduino上测试。
//file:dht11.h
//author:lulipro
//date:2019-5-5
#ifndef DHT11\_H\_\_
#define DHT11_H__
#include <stdint.h>
#ifdef \_\_cplusplus
extern "C" {
#endif
#define DHT11_OK (0) //读取成功
#define DHT11_TIMEOUT (-1) //DHT11响应超时
#define DHT11_CHECKERROR (-2) //数据帧校验错误
void DHT11\_init(uint8\_t pin);
int DHT11_read(uint8_t* temperature,uint8_t* humidity );
#ifdef \_\_cplusplus
}
#endif
#endif
