xVMP实现方案介绍

基础概念

LLVM数据结构

在LLVM中，基本数据结构包括：Module，Function，BasicBlock，Instruction之间的关系可以用以下的层次结构来描述：

Module
└── Function
    └── BasicBlock
        └── Instruction

以下是它们之间的关系的详细说明：

• Module：是LLVM IR的最顶层结构，它包含了整个程序的所有函数、全局变量和其他模块级别的定义。一个模块可以有多个函数。
• Function：是模块中的一个成员，它定义了一个可以调用的代码块。一个函数属于一个模块，并且包含多个基本块（BasicBlock）。函数还包括了参数列表和返回类型。
• BasicBlock：是函数中的一个组件，它代表了一个连续的指令序列，这些指令在执行时不会被其他指令中断。每个基本块以一个标签开始，并且以一个控制流指令（例如分支、跳转或返回）结束。一个函数可以有多个基本块，这些基本块按照控制流指令的指向相互连接。
• Instruction：是基本块中的元素，它代表了一个具体的操作或计算。每个指令都属于一个基本块，并且可以有零个或多个操作数（这些操作数可以是常数、其他指令的输出或者函数的参数）。指令的执行顺序由它们在基本块中的位置决定。

在这个层次结构中，模块包含了函数，函数包含了基本块，而基本块包含了指令。这种结构允许LLVM IR以树状形式表示程序的逻辑结构，同时也方便了编译器在各个层次上对代码进行优化和分析。

常量表达式

Constant Expressions，是一种特殊的表达式，它在编译时就可以确定其值，并且永远不会改变。这些表达式通常用于表示程序中的常量值，例如字面量、数组初始化器、结构体初始化器等。

; 整数字面量
%const_int = constant i32 42
; 浮点字面量
%const_float = constant float 3.14159
; 字符串字面量（以数组形式）
%const_string = constant [13 x i8] c"Hello, World!"
; 结构体初始化器
%const_struct = constant { i32, float } { i32 42, float 3.14159 }
; 数组初始化器
%const_array = constant [2 x i32] [i32 1, i32 2]
; 常量表达式计算（例如，加法）
%const_add = add i32 %const_int, 1

常用指令类型

1.算数运算

算数运算指令，包括add, sub, mul, sdiv, udiv, fadd, fsub, fmul, fdiv等。用于对两个数值进行算数运算，包括整型/浮点数的加减乘除。在LLVM中，该类指令的语法如下所示：

%result = opcode <type> <value1>, <value2>

其中，opcode表示运算符，包括add，sub，mul等。<type>表示要进行加法运算的值的数据类型，可以是整数、浮点数等；<value1>和<value2>分别表示相加的两个数，可以是常量、寄存器或者其他指令的结果。

在LLVM中，add指令的<type>参数指定了<value1>和<value2>的类型，同时也指定了<result>的类型。支持的类型包括：

• 整数类型：i1, i8, i16, i32, i64, i128等；
• 浮点类型：half, float, double, fp128等；
• 向量类型：<n x i8>, <n x i16>, <n x i32>等；
• 指针类型：i8*, i32*, float*等；
• 标签类型：metadata；

例如，如果我们想将两个整数相加并得到一个整数结果，可以使用以下指令：

%x = add i32 2, 3
%z = mul i32 %x, %y

这个指令将常量2和3相加，结果保存到寄存器%x中。随后将寄存器%x和%y中的值相乘，结果保存到寄存器%z中。

2.位运算指令

位运算指令，包括and, or, xor, shl, lshr, ashr等。IR有多种位运算指令，包括位与（and）、位或（or）、位异或（xor）、位取反（not）等。这些指令可以对整数类型进行按位操作，并将结果存储到一个新的寄存器中。以下是 IR 中常见的位运算指令及其作用：

• 位与（and）：将两个整数的二进制表示进行按位与操作。
• 位或（or）：将两个整数的二进制表示进行按位或操作。
• 位异或（xor）：将两个整数的二进制表示进行按位异或操作。
• 位取反（not）：将一个整数的二进制表示进行按位取反操作。

在LLVM中，该类指令与算数指令的语法类似，如下所示：

%result = opcode <type> <value1>, <value2>

其中<type>表示要进行位运算的整数的数据类型，可以是i1、i8、i16、i32、i64等；<value1>和<value2>分别表示要进行位运算的整数，可以是常量、寄存器或其他指令的结果。例如：

%result = and i32 %x, %y
%result = or i32 %x, %y
%result = xor i32 %x, %y
%result = xor i32 %x, -1

第一个指令将%x 和%y进行按位与操作，并将结果保存到%result中；第二个指令将%x和 %y进行按位或操作，并将结果保存到%result中；第三个指令将%x和%y进行按位异或操作，并将结果保存到%result中；最后一个指令将%x和二进制全为1的数进行按位异或操作，即将%x的每一位取反，结果同样保存到%result中。

3.转换指令

该类型指令用于将一种数据类型转换成另一种数据类型，包括如下：

• trunc: 将一个整数或浮点数截断为比原来小的位数，即去掉高位的一些二进制位。
• zext: 将一个整数或布尔值的位数增加，新位数的高位都填充为零，即进行零扩展。
• sext: 将一个整数的位数增加，新位数的高位都填充为原有的最高位，即进行符号扩展。
• fptrunc: 将一个浮点数截断为比原来小的位数，即去掉高位的一些二进制位。这是一种舍入操作，可能会丢失一些精度。
• fpext: 将一个浮点数的位数增加，新位数的高位都填充为零，即进行浮点零扩展。
• fptoui: 将一个浮点数转换为一个无符号整数。如果浮点数是负数，则结果为零。
• fptosi: 将一个浮点数转换为一个带符号整数。如果浮点数是负数，则结果为负的最小整数。
• uitofp: 将一个无符号整数转换为一个浮点数。
• sitofp: 将一个带符号整数转换为一个浮点数。
• ptrtoint: 将一个指针类型转换为一个整数类型。该指令通常用于将指针转换为整数进行计算。
• inttoptr: 将一个整数类型转换为一个指针类型。该指令通常用于将整数转换为指针进行内存地址计算。
• bitcast: 将一个值从一种类型转换为另一种类型，但是这些类型必须具有相同的位数。这个指令可以用来实现底层内存操作，例如将浮点数转换为整数以进行位运算。

该类指令的语法如下所示：

%result = zext <source type> <value> to <destination type>

其中，<source type>和<destination type>分别表示源类型和目标类型，表示要转换的值。例如，下面的代码将一个64位整数截断为32位整数：

%a = add i64 1, 2
%b = trunc i64 %a to i32

在这个例子中，%a是一个64位整数，它的值是3（1+2）。%b是一个32位整数，它的值是3。由于%a被截断为32位整数，因此只有低32位的值保留下来。

4.内存指令

内存指令，包括：alloca、load、store，getelementptr等，这些指令可以用于内存分配、初始化和复制操作。

• alloca指令，用于在栈上分配内存，并返回一个指向新分配的内存的指针。alloca指令的使用格式如下：

%ptr = alloca <type>

其中，<type>是要分配的内存块的类型。例如，下面的代码分配一个包含5个整数的数组：

%array = alloca [5 x i32]

• load指令，用于从内存中读取数据，并将其加载到寄存器中。load指令的使用格式如下：

%val = load <type>* <ptr>

其中，<type>是要读取的数据的类型，<ptr>是指向要读取数据的内存块的指针。例如，下面的代码将一个整数数组的第一个元素加载到寄存器中：

%array = alloca [5 x i32]
%ptr = getelementptr [5 x i32], [5 x i32]* %array, i32 0, i32 0
%val = load i32, i32* %ptr

在这个例子中，%array是一个整数数组，%ptr是指向数组第一个元素的指针，load指令将%ptr指向的内存块中的数据加载到%val寄存器中。

• store指令，用于将数据从寄存器中写入内存。store指令的使用格式如下：

store <type> <val>, <type>* <ptr>

其中，<type>是要写入的数据的类型，<val>是要写入的数据的值，<ptr>是指向要写入数据的内存块的指针。例如，下面的代码将一个整数存储到一个整数数组的第一个元素中：

%array = alloca [5 x i32]
%ptr = getelementptr [5 x i32], [5 x i32]* %array, i32 0, i32 0
store i32 42, i32* %ptr

在这个例子中，%array是一个整数数组，%ptr是指向数组第一个元素的指针，store指令将整数值42存储到%ptr指向的内存块中。

• getelementptr指令，用于计算指针的偏移量，以便访问内存中的数据。getelementptr指令的使用格式如下：

%ptr = getelementptr <type>, <type>* <ptr>, <index type> <idx>, ...

其中，<type>是指针指向的数据类型，<ptr>是指向数据的指针，<index type>是索引的类型，<idx>是索引的值。

getelementptr指令可以接受多个索引，每个索引都可以是任意类型的。索引类型必须是整数类型，用于计算偏移量。例如，下面的代码计算一个二维数组中的一个元素的指针：

%array = alloca [3 x [4 x i32]]
%ptr = getelementptr [3 x [4 x i32]], [3 x [4 x i32]]* %array, i32 1, i32 2

在这个例子中，%array是一个二维数组，%ptr是指向第二行第三列元素的指针。

5.比较指令

比较指令，包括：icmp、fcmp等，这两个指令根据比较规则，比较两个操作数的关系。

• icmp指令的操作数类型是整型或整型向量、指针或指针向量。对于指针或指针向量，在做比较运算的时候，都会将其指向的地址值作为整型数值去比较，所以归根结底也还是整型。
• fcmp指令要求操作数是浮点值或者浮点向量，这个没有指针类型。

该类指令语法格式如下：

<result> = icmp <cond> <ty> <op1>, <op2>   ; yields i1 or <N x i1>:result
<result> = fcmp [fast-math flags]* <cond> <ty> <op1>, <op2>     ; yields i1 or <N x i1>:result

• <op1>, <op2>这两个是操作数。

• <cond>这是比较规则，icmp和fcmp指令的比较规则不一样，包括：eq，ne，ult，sgt等。

相关例子如下：

icmp：
<result> = icmp eq i32 4, 5          ; yields: result=false
<result> = icmp ne float* %X, %X     ; yields: result=false
<result> = icmp ult i16  4, 5        ; yields: result=true
<result> = icmp sgt i16  4, 5        ; yields: result=false
<result> = icmp ule i16 -4, 5        ; yields: result=false
<result> = icmp sge i16  4, 5        ; yields: result=false
fcmp:
<result> = fcmp oeq float 4.0, 5.0    ; yields: result=false
<result> = fcmp one float 4.0, 5.0    ; yields: result=true
<result> = fcmp olt float 4.0, 5.0    ; yields: result=true
<result> = fcmp ueq double 1.0, 2.0   ; yields: result=false

6.条件跳转指令

条件跳转指令，br指令用于执行条件分支，根据条件跳转到不同的基本块。它的语法如下：

br i1 <cond>, label <iftrue>, label <iffalse>

其中<cond>是条件值，如果其值为真，则跳转到标记为<iftrue>的基本块；否则跳转到标记为<iffalse>的基本块。下面是一个简单的示例：

define i32 @test(i32 %a, i32 %b) {
  %cmp = icmp eq i32 %a, %b
  br i1 %cmp, label %equal, label %notequal
equal:
  ret i32 1

notequal:
  ret i32 0
}

在这个示例中，我们定义了一个函数test，它接受两个整数参数%a和%b。首先，我们使用icmp指令比较这两个值是否相等，并将结果保存在%cmp中。然后，我们使用br指令根据%cmp的值跳转到不同的基本块，如果它们相等，则返回1；否则返回0。

7.函数返回指令

函数返回指令，ret用于从函数中返回一个值。它的语法如下：

ret <type> <value>

其中，<type>是返回值的类型，<value>是返回的值。如果函数没有返回值，则<type>应该是void。下面是一个示例：

define i32 @test(i32 %a, i32 %b) {
  %sum = add i32 %a, %b
  ret i32 %sum
}

在这个示例中，我们定义了一个函数test，它接受两个整数参数%a和%b。首先，我们使用add指令将它们相加并将结果保存在%sum中。然后，我们使用ret指令返回%sum的值。

8.函数调用指令

函数调用指令，call用于调用函数。它的语法如下：

%result = call <type> <function>(<argument list>)

其中，<type>是函数返回值的类型，<function>是要调用的函数的名称，<argument list>是函数参数的列表。下面是一个示例：

declare i32 @printf(i8*, ...)
define i32 @test(i32 %a, i32 %b) {
  %sum = add i32 %a, %b
  %format_str = getelementptr inbounds [4 x i8], [4 x i8]* @.str, i64 0, i64 0
  call i32 (i8*, ...) @printf(i8* %format_str, i32 %sum)
  ret i32 %sum
}

在这个示例中，我们首先使用add指令计算a+b的值，然后使用getelementptr指令获取全局字符串@.str的指针，该字符串包含格式化字符串%d\n。最后，我们使用call指令调用函数printf，将%format_str和%sum作为参数传递给它。

备注

详情见官方文档，链接。

xVMP介绍

开源代码仓库：github.sheincorp.cn/GANGE666/xV…

函数虚拟化

xVMP对某个特定函数进行指令虚拟化时，会将函数指令全部抽除掉，生成对应虚拟化后的指令集，存放到变量gv_code_seg_$funcname中。如果当前函数有返回值，则将其存放到gv_code_seg_$funcname数组的第一个元素中，从第二个元素开始用于存放函数输入参数；如果当前函数没有返回值，则将输入参数从数组第一个元素开始存放。虚拟化前后函数实例如下：

• 原函数

__attribute__((annotate(("xvmp, nosplit"))))
__attribute__((noinline))
long f1(long a, long b, long c) {
  long d = 100;
  if (a + b > 10){
        c = c + d;
  }else{
        c = d - c;
  }
  a = c;
  return a;
}

• 虚拟化后函数

__int64 __fastcall f1(__int64 a1, __int64 a2, __int64 a3)
{
  data_seg_addr_f1 = (__int64)&gv_data_seg_f1;
  data_seg_addr_f1[1] = a1;
  data_seg_addr_f1[2] = a2;
  data_seg_addr_f1[3] = a3;
  code_seg_addr_f1 = (__int64)&gv_code_seg_f1;
  vm_interpreter_f1();
  return data_seg_addr_f1[0];
}

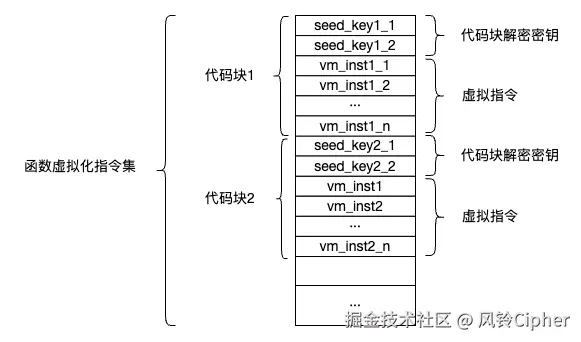

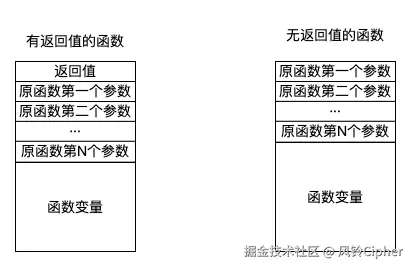

数据结构图

xVMP解析器输入参数主要有两个，分别为：虚拟后代码指令集gv_code_seg，数据段gv_data_seg。

• gv_code_seg_xx，存放函数虚拟化后的指令集，并且对所有指令进行加密，每个代码块使用独立的密钥。

• gv_data_seg，存放函数执行过程中所需用到的各种变量，包括函数返回值，函数输入参数，临时变量，全局变量等。

指令虚拟化

1.  Alloca指令虚拟化

alloca指令，用于分配某种数据类型的存储空间，如下：

%ptr = alloca <type>  //例子： %3 = alloca i64, align 8  ; 分配一个int64位的数据，变量名命名为%3。

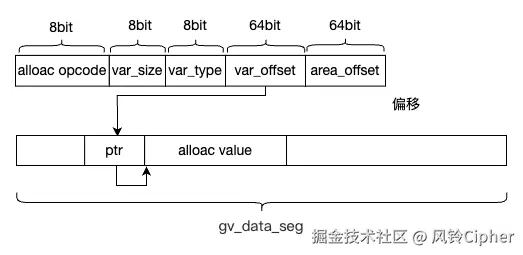

虚拟化后指令格式：

• var_size：代表当前alloca开辟的空间的指针ptr大小（小于等于8）。
• var_type：代表当前变量数据类型。
• var_offset：代表当前alloca开辟的空间的指针在gv_data_seg中的偏移位置。
• area_offset：代表当前alloca开辟的空间的在gv_data_seg中的偏移位置。
• ptr：虚拟机解析到alloca指令时，会将area_offset的值赋值到var_offset所指的gv_data_seg所在位置。

uint8_t * ptr = (uint8_t*)(data_seg_addr+var_offset);
uint64_t = data_seg_addr+area_offset;
for (int i = 0; i < var_size; i++) {
    *ptr = value & 0xFF;
    ptr ++;
    value = value >> 8;
}

• alloac value：生成虚拟指令时，会在gv_data_seg中预留所开辟空间的大小。

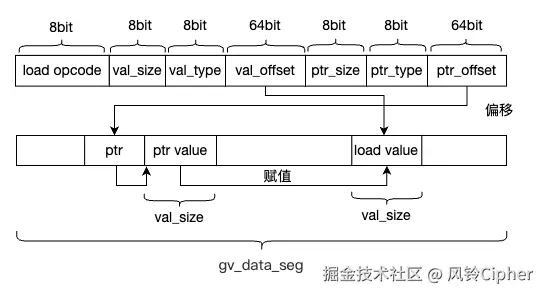

2.  Load指令虚拟化

load指令，用于从内存中读取数据，并将其加载到寄存器中。load指令的使用格式如下：

%val = load <type>* <ptr> //例子：%val = load i32, i32* %ptr ；将%ptr指向的内存块中的数据加载到%val寄存器中。

虚拟化后指令格式：

• val_size：存放被赋值变量的长度，如上图所示，代表变量在gv_data_seg中值的长度。
• val_type：存放被赋值变量的类型（未被使用到）。
• val_offset：存放被赋值变量在gv_data_seg中的偏移。
• ptr_size：存放被加载变量的长度（未被使用到）。
• ptr_size：存放被加载变量的类型（未被使用到）。
• ptr_offset：存放被加载变量指针在gv_data_seg中的偏移。

该指令最终将ptr value赋值到load value中。

3.Store指令虚拟化

store指令，用于将数据从寄存器中写入内存。store指令的使用格式如下：

store <type> <val>, <type>* <ptr>  //例子：store i32 42, i32* %ptr ；store指令将整数值42存储到%ptr指向的内存块中。

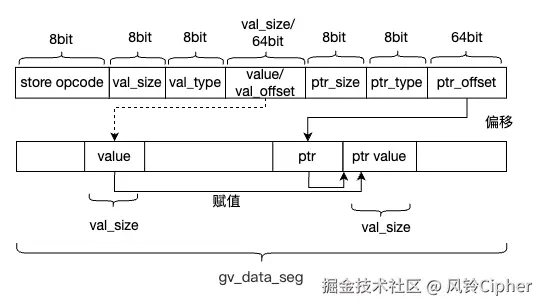

虚拟化后指令格式：

• val_size：存放要存储值val的大小。
• val_type：存放要存储值val的类型，0表示其是个存放于gv_data_seg中的变量，非0表示其是个常量数值，该值存放于指令中。
• value/val_offset：如果val_type值为0，则此处存放要存储值在gv_data_seg的偏移；否则，此处存放具体的常量数值。
• ptr_size：存放被赋值的内容大小（未被使用到）。
• ptr_type：存放被赋值的内容类型（未被使用到）。
• ptr_offset：存放被赋值的指针在gv_data_seg的偏移。

该指令最终将value赋值到ptr value中。

4.数值/位运算指令虚拟化

算数运算指令，包括add, sub, mul, sdiv, udiv, fadd, fsub, fmul, fdiv, and, or, xor, shl, lshr, ashr等。用于对两个数值进行算数运算，包括整型/浮点数的加减乘除，异或移位等。该类指令的语法如下所示：

%result = opcode <type> <value1>, <value2>  //例子：%z = mul i32 %x, %y

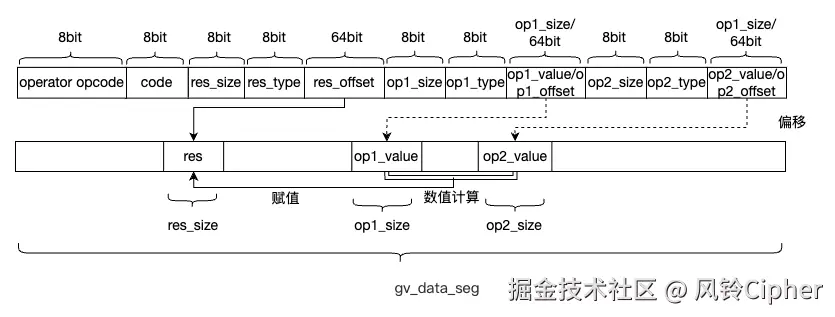

虚拟化后指令格式：

• code：表示数值运算符类型，包括：add, sub, mul, sdiv, udiv, fadd, fsub, fmul, fdiv, and, or, xor, shl, lshr, ashr 。
• res：用于存放计算后结果。
• op1_value：表示第一个操作数，如果type类型为0，则该数值存放于gv_data_seg中，通过op1_offset偏移获取到对应的值；否则，该值存放于指令段中，大小为op1_size。
• op2_value：表示第二个操作数，与op1_value一致。

5.比较运算指令虚拟化

比较指令，包括：icmp、fcmp等，这两个指令根据比较规则，比较两个操作数的关系。该类指令语法格式如下：

<result> = icmp <cond> <ty> <op1>, <op2>   ; yields i1 or <N x i1>:result
<result> = fcmp [fast-math flags]* <cond> <ty> <op1>, <op2>     ; yields i1 or <N x i1>:result

//例子：
// <result> = icmp eq i32 4, 5          ; yields: result=false
//<result> = icmp ne float* %X, %X

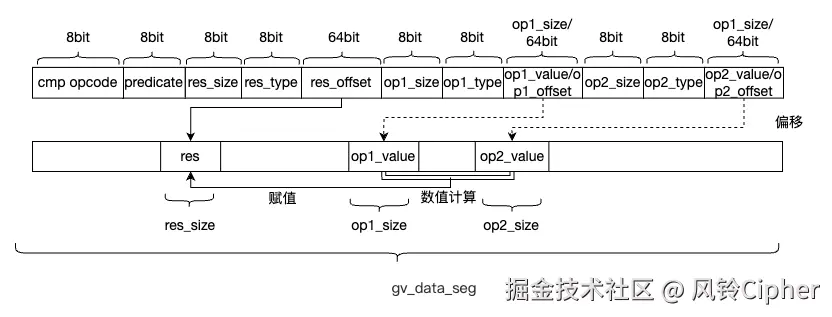

虚拟化后指令格式：

指令格式与数值/位运算指令类似。

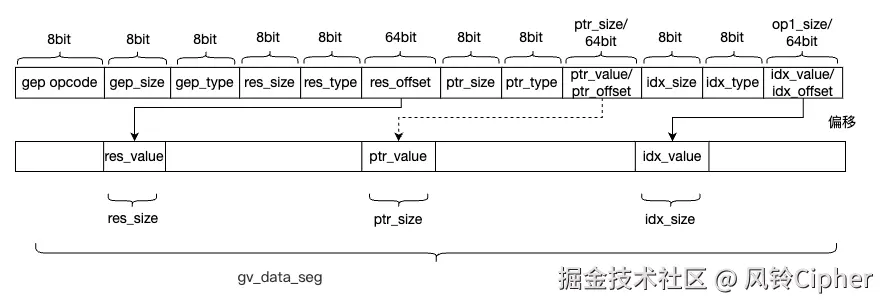

6.getelementptr指令虚拟化

getelementptr指令，用于计算指针的偏移量，以便访问内存中的数据。getelementptr指令的使用格式如下：

%ptr = getelementptr <type>, <type>* <ptr>, <index type> <idx>, ...
//例子：%ptr = getelementptr [3 x [4 x i32]], [3 x [4 x i32]]* %array, i32 1, i32 2

虚拟化后指令格式：

• 如果gep_size !=0 && gep_type != 0，则表示为数组类型，此时：res_value = ptr_value + gep_size * idx_value；
• 否则，表示为结构体类型，此时：res_value = ptr_value + gep_size；

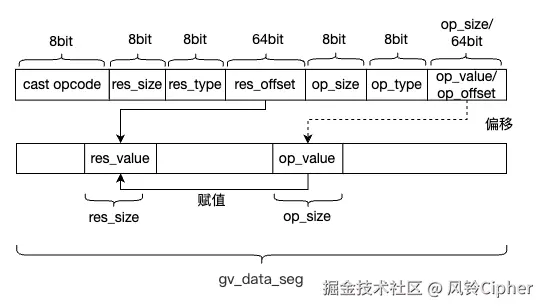

7.Cast转换指令虚拟化

该类型指令用于将一种数据类型转换成另一种数据类型，该类指令的语法如下所示：

%result = zext <source type> <value> to <destination type>
//例子：
//%b = trunc i64 %a to i32

虚拟化后指令格式：

将value值赋值到result中。

8.条件跳转指令虚拟化

条件跳转指令，br指令用于执行条件分支，根据条件跳转到不同的基本块。它的语法如下：

br i1 <cond>, label <iftrue>, label <iffalse>
//例子：
//define i32 @test(i32 %a, i32 %b) {
//  %cmp = icmp eq i32 %a, %b
//  br i1 %cmp, label %equal, label %notequal
//equal:
//  ret i32 1
//notequal:
//  ret i32 0
//}

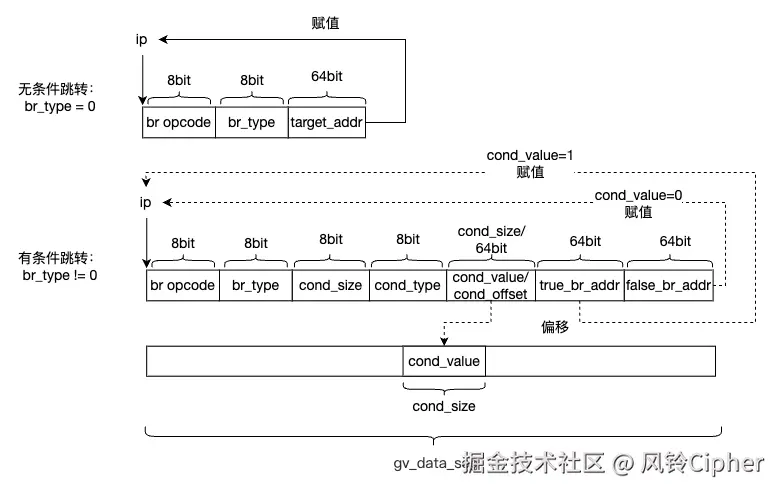

虚拟化后指令格式：

• ip：当前代码段指令集gv_code_seg执行到的指令位置，通过修改该值，可以实现指令跳转。
• br_type：表示跳转指令类型，分为有条件跳转和无条件跳转，分别入上图所示。

9.返回指令虚拟化

函数返回指令，ret用于从函数中返回一个值。它的语法如下：

ret <type> <value>
//例子：
//define i32 @test(i32 %a, i32 %b) {
//  %sum = add i32 %a, %b
//  ret i32 %sum
//}

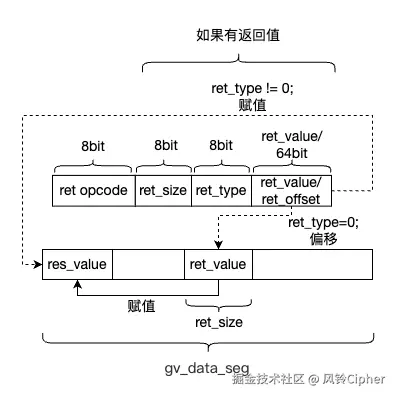

虚拟化后指令格式：

• 执行到ret指令后，直接return退出虚拟函数，回到原函数出口。
• res_value：位于gv_data_seg的第一个元素，用于存放函数返回值，虚拟机中将ret指令中的value赋值到res_value中。

10.函数调用指令虚拟化

函数调用指令，call用于调用函数。它的语法如下：

%result = call <type> <function>(<argument list>)
//例子：
//declare i32 @printf(i8*, ...)
//define i32 @test(i32 %a, i32 %b) {
//  %sum = add i32 %a, %b
//  %format_str = getelementptr inbounds [4 x i8], [4 x i8]* @.str, i64 0, i64 0
//  call i32 (i8*, ...) @printf(i8* %format_str, i32 %sum)
//  ret i32 %sum
//}

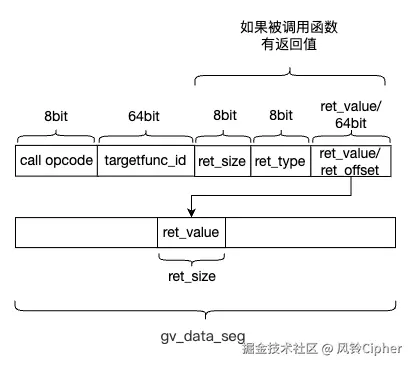

xVMP会为每个函数$funcname，生成对应的用于执行call指令调用的虚拟函数"vm_interpreter_callinst_dispatch_$funcname(uint64_t targetfunc_id)"，该函数有一个uint64_t类型参数targetfunc_id，用于表示$funcname中第几个call指令。

以printf函数调用为例，如下，f1函数中有两处调用到printf函数。

__attribute__((annotate(("xvmp, nosplit"))))
__attribute__((noinline))
long f1(long a, long b, long c) {
  long d = 100;
  char* format0 = "f1 d: %ld\n";
  printf(format0, d);
  if (a + b > 10){
        c = c + d;
  }else{
        c = d - c;
  }
  char* format = "f1 c: %ld\n";
  printf(format, c);
  a = c;
  return a;
}

因此对应生成后的vm_interpreter_callinst_dispatch_f1函数中会根据targetfunc_id调用到不同位置的printf，虚拟化后代码如下。

void __fastcall vm_interpreter_callinst_dispatch_f1(int64 targetfunc_id)
{
  if ( result )
  {
    if ( result == 1 )
    {
      long arg1 = data_seg_addr_f1[136];
      long arg2 = data_seg_addr_f1[144];
      result = printf(arg1, arg2);
      data_seg_addr_f1[152] = result;
    }
  }
  else
  {
    long arg1 = data_seg_addr_f1[237];
    long arg2 = data_seg_addr_f1[245];
    result = printf(arg1, arg2);
    data_seg_addr_f1[253] = result;
  }
  return;
}

虚拟化后指令格式：

• 调用vm_interpreter_callinst_dispatch_$funcname函数，并以targetfunc_id作为参数，完成函数调用。如果被调用的函数有返回值，则将其存储到ret_value中。
