前言
在学习上位机开发的过程中，自定义控件的开发是一项关键技能。通过自定义控件，可以根据具体需求设计独特的用户界面元素，提升应用程序的功能性和用户体验。
本文将重点探讨如何基于 GDI+ 技术开发自定义控件。GDI+ 是 Windows 提供的一种图形设备接口，能够实现高质量的图形绘制和图像处理。通过掌握 GDI+ 的使用，可以创建出外观精美、功能强大的自定义控件，满足复杂的应用场景需求。
正文
Windows 窗体提供了三种主要类型的用户定义控件：复合控件、扩展控件和基于 GDI+ 技术实现绘制的自定义控件。
这里的自定义控件主要是指基于GDI+技术实现控件的绘制，最终实现效果如下所示：
这个控件可以作为仪表盘数据显示，也可以作为进度条来使用。
项目创建
1、使用VS2022创建一个项目，项目模板选择Windows窗体控件库(.NET Framework)。
2、项目名称修改为xbd.MeterPlate，框架选择.NET Framework 4.6，点击创建即可。
3、项目创建完成后会自动创建一个自定义控件，将自定义控件名称改成MeterPlater。
实现思路
整个控件开发过程分成四个步骤：
1、绘制固定颜色的底圆
2、绘制渐变色的扇形
3、绘制一个与背景颜色相同的内圆
4、绘制显示文字
实现过程
1、我们将一些可以通过外部进行修改的封装成属性，具体代码如下所示：
//基础圆颜色
private Color baseColor = Color.FromArgb(93, 107, 15
[Browsable(true)]
[Category("自定义属性")]
[Description("设置或获取基础圆颜色")]
public Color BaseColor
{
get { return baseColor; }
set
{
baseColor = value;
this.Invalidate();
}
}
//内圆颜色
private Color innerColor = Color.White;
[Browsable(true)]
[Category("自定义属性")]
[Description("设置或获取内圆颜色")]
public Color InnerColor
{
get { return innerColor; }
set
{
innerColor = value;
this.Invalidate();
}
}
//文本显示
private string titleName = "目标完成";
[Browsable(true)]
[Category("自定义属性")]
[Description("设置或获取标题文本显示")]
public string TitleName
{
get { return titleName; }
set
{
titleName = value;
this.Invalidate();
}
}
//文本字体
private Font titleFont = new Font("微软雅黑", 10.5f);
[Browsable(true)]
[Category("自定义属性")]
[Description("设置或获取标题文本字体")]
public Font TitleFont
{
get { return titleFont; }
set
{
titleFont = value;
this.Invalidate();
}
}
//数据字体
private Font valueFont = new Font("微软雅黑", 10.5f);
[Browsable(true)]
[Category("自定义属性")]
[Description("设置或获取数据字体")]
public Font ValueFont
{
get { return valueFont; }
set
{
valueFont = value;
this.Invalidate();
}
}
//圆环宽度
private int gapWidth = 25;
[Browsable(true)]
[Category("自定义属性")]
[Description("设置或获取圆环宽度")]
public int GapWidth
{
get { return gapWidth; }
set
{
gapWidth = value;
this.Invalidate();
}
}
//开始颜色
private Color startColor = Color.Blue;
[Browsable(true)]
[Category("自定义属性")]
[Description("设置或获取圆环开始颜色")]
public Color StartColor
{
get { return startColor; }
set
{
startColor = value;
this.Invalidate();
}
}
//结束颜色
private Color endColor = Color.Red;
[Browsable(true)]
[Category("自定义属性")]
[Description("设置或获取圆环结束颜色")]
public Color EndColor
{
get { return endColor; }
set
{
endColor = value;
this.Invalidate();
}
}
//最大值
private float maxValue = 1000.0f;
[Browsable(true)]
[Category("自定义属性")]
[Description("设置或获取最大值")]
public float MaxValue
{
get { return maxValue; }
set
{
maxValue = value;
this.Invalidate();
}
}
//实际值
private float actualValue = 600.0f;
[Browsable(true)]
[Category("自定义属性")]
[Description("设置或获取实际值")]
public float ActualValue
{
get { return actualValue; }
set
{
actualValue = value;
this.Invalidate();
}
}
//是否百分比显示
private bool isPercentShow = true;
[Browsable(true)]
[Category("自定义属性")]
[Description("设置或获取是否百分比显示")]
public bool IsPercentShow
{
get { return isPercentShow; }
set
{
isPercentShow = value;
this.Invalidate();
}
}
//单位
private string unit = string.Empty;
[Browsable(true)]
[Category("自定义属性")]
[Description("设置或获取单位显示")]
public string Unit
{
get { return unit; }
set
{
unit = value;
this.Invalidate();
}
}
2、绘制过程：绘制过程就是根据实现思路来实现，通过代码依次实现绘制基础圆、绘制扇形、绘制内圆、绘制文字，具体代码如下所示：
protected override void OnPaint(PaintEventArgs e)
{
base.OnPaint(e);
//获取画布
Graphics graphics = e.Graphics;
//画布设置
graphics.SmoothingMode = SmoothingMode.AntiAlias;
graphics.TextRenderingHint =
TextRenderingHint.ClearTypeGridFit;
graphics.InterpolationMode =
InterpolationMode.HighQualityBicubic;
graphics.CompositingQuality =
CompositingQuality.HighQuality;
//绘制基础圆
Rectangle rectangle =
new Rectangle(1, 1, this.Width - 2, this.Height - 2);
graphics.FillEllipse
(new SolidBrush(this.baseColor), rectangle);
//绘制扇形
graphics.FillPie
(new LinearGradientBrush(rectangle, startColor, endColor, 150.0f,
true), rectangle, -90,
(actualValue / maxValue) * 360);
//绘制内圆
graphics.FillEllipse(new SolidBrush(this.innerColor),
new Rectangle(1 + gapWidth, 1 + gapWidth,
this.Width - 2 * (1 + gapWidth),
this.Height - 2 * (1 + gapWidth)));
//绘制文字
//上半个矩形
Rectangle rectangle1 = new Rectangle(0, 0, this.Width, this.Height / 2);
StringFormat stringFormat =
new StringFormat();
stringFormat.Alignment =
StringAlignment.Center;
stringFormat.LineAlignment =
StringAlignment.Far;
graphics.DrawString(this.titleName, this.titleFont,
new SolidBrush(this.ForeColor), rectangle1, stringFormat);
//下半个矩形
Rectangle rectangle2 =
new
Rectangle(0, this.Height / 2, this.Width, this.Height / 2);
stringFormat = new StringFormat();
stringFormat.Alignment =
StringAlignment.Center;
stringFormat.LineAlignment =
StringAlignment.Near;
//考虑显示的数据内容
string showValue = string.Empty;
//如果百分比显示
if (isPercentShow)
{
showValue = this.maxValue <= 0
? "0.0%" :
Convert.ToInt32(actualValue / maxValue * 100) + "%";
}
else
{
showValue = this.actualValue.ToString() + this.unit;
}
graphics.DrawString(showValue,
this.valueFont, new SolidBrush(this.ForeColor),
rectangle2, stringFormat);
}
3、最后在构造方法中添加一些初始化设置样式的代码：
public MeterPlate()
{
InitializeComponent();
this.SetStyle
(ControlStyles.AllPaintingInWmPaint, true);
this.SetStyle
(ControlStyles.DoubleBuffer, true);
this.SetStyle
(ControlStyles.ResizeRedraw, true);
this.SetStyle
(ControlStyles.Selectable, true);
this.SetStyle
(ControlStyles.SupportsTransparentBackColor, true);
this.SetStyle
(ControlStyles.UserPaint, true);
}

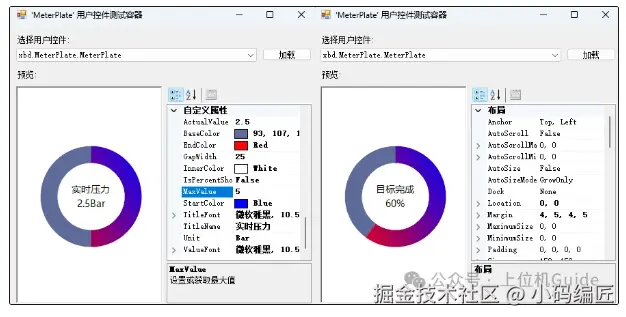

4、运行程序，效果如下所示：
总结
在本次自定义控件开发过程中，我们通过四个关键步骤实现了具有独特视觉效果的圆形控件。每个步骤都精心设计，确保最终效果既美观又功能完善。
