本系列主要讲述Android开发中Camera的相关操作、预览方式、视频录制等。项目结构简单、代码耦合性低，旨在帮助大家能从中有所收获（方便copy :） ），对于个人来说也是一个总结的好机会。
Android5.0开始Google推荐使用Camera2替代android.hardware.Camera，于是便有了这篇文章。这篇文章我们基于Android Camera系列（一）：SurfaceView+Camera中定义好的ICameraManager接口来封装Camera2。
一.概述
Camera2 API是Android 5.0（Lollipop）之后引入的新版相机API。与早期的Camera API相比，Camera2提供了更多的功能和对摄像头硬件的更深入的控制。这使得开发者可以实现更复杂、更高级的摄像头功能，如实时预览、拍照、录像、对焦、闪光灯控制等。

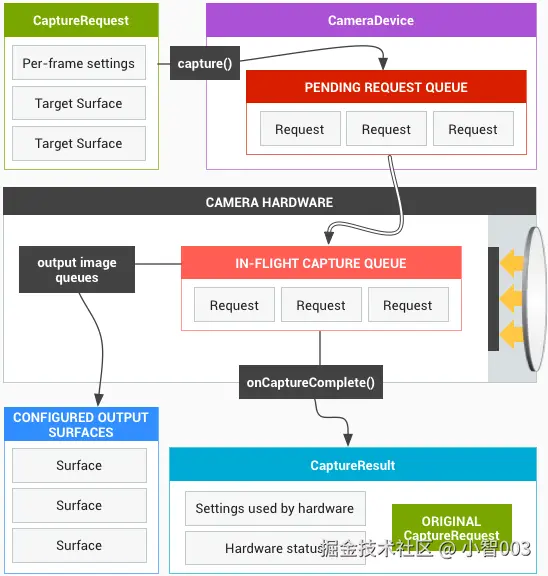

camera2对于camera来说是一套全新的API，这就需要我们先了解下Camera2的整体架构，如下图：
Google重新设计Android Camera API 的目的在于大幅提高应用对于 Android 设备上的相机子系统的控制能力，同时重新组织 API，提高其效率和可维护性。
在CaptureRequest中设置不同的Surface用于接收不同的图片数据，最后从不同的Surface中获取到图片数据和包含拍照相关信息的CaptureResult。

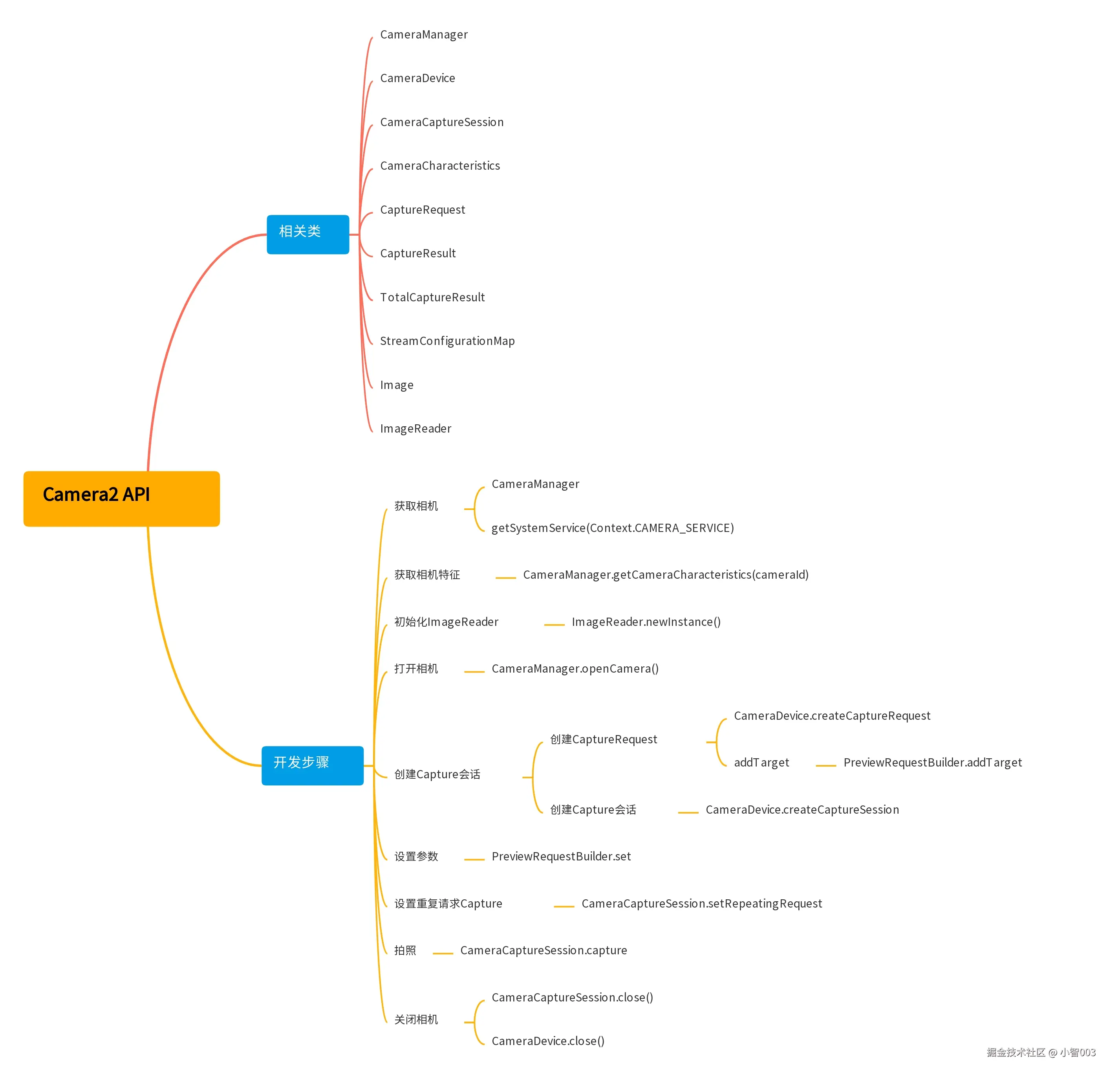

Camera2的核心类和开发步骤请看下图：
二. 相关类
1. CameraManager
CameraManager 是一个负责查询和建立相机连接的系统服务，功能如下：
- 获取当前设备中可用的相机列表
getCameraIdList - 根据摄像头id返回该摄像头的相关信息
getCameraCharacteristics(String cameraId) - 根据指定的相机 ID 连接相机设备
- 提供将闪光灯设置成手电筒模式的快捷方式
2. CameraDevice
描述系统摄像头，类似于android.hardware.Camera
- 根据指定的参数创建 CameraCaptureSession。
- 根据指定的模板创建 CaptureRequest。
- 关闭相机设备。
- 监听相机设备的状态，例如断开连接、开启成功和开启失败等。
Camera1和CameraDevice很类似，但又不同。Camera 类几乎负责了所有相机的操作，而 CameraDevice 的功能则十分的单一，就是只负责建立相机连接的事务，而更加细化的相机操作则交给了稍后会介绍的 CameraCaptureSession。
3. CameraCaptureSession
当需要拍照、预览等功能时，需要先创建该类的实例，然后通过该实例里的方法进行控制。
一个 CameraDevice 一次只能开启一个 CameraCaptureSession，绝大部分的相机操作都是通过向 CameraCaptureSession 提交一个 Capture 请求实现的，例如拍照、连拍、设置闪光灯模式、触摸对焦、显示预览画面等等。
4. CameraCharacteristics
CameraCharacteristics 是一个只读的相机信息提供者，其内部携带大量的相机信息，包括代表相机朝向的 LENS_FACING；判断闪光灯是否可用的 FLASH_INFO_AVAILABLE；获取所有可用 AE 模式的 CONTROL_AE_AVAILABLE_MODES 等等。CameraCharacteristics 有点像 Camera1 的 Camera.CameraInfo 或者 Camera.Parameters。
5. CaptureRequest
CaptureRequest 是向 CameraCaptureSession 提交 Capture 请求时的信息载体，其内部包括了本次 Capture 的参数配置和接收图像数据的 Surface。CaptureRequest 可以配置的信息非常多，包括图像格式、图像分辨率、传感器控制、闪光灯控制、3A 控制等等，可以说绝大部分的相机参数都是通过 CaptureRequest 配置的。值得注意的是每一个 CaptureRequest 表示一帧画面的操作，这意味着你可以精确控制每一帧的 Capture 操作。
6. CaptureResult
CaptureResult 是每一次 Capture 操作的结果，里面包括了很多状态信息，包括闪光灯状态、对焦状态、时间戳等等。例如你可以在拍照完成的时候，通过 CaptureResult 获取本次拍照时的对焦状态和时间戳。需要注意的是，CaptureResult 并不包含任何图像数据，前面我们在介绍 Surface 的时候说了，图像数据都是从 Surface 获取的。
7. TotalCaptureResult
TotalCaptureResult继承自CaptureResult，功能类似
8. StreamConfigurationMap
获取输出流配置，如：可支持的预览尺寸
9. Image
一个完整的图片缓存，可从该对象中获取YUV、JPEG、RGBA等数据
10. ImageReader
用于从相机打开的通道中读取需要的格式的原始图像数据，可以设置多个ImageReader。
三. 开发步骤
我们按照ICameraManager定义的接口实现Camera2的API，我们这里只讲关键步骤
1. 打开摄像头
- 获取想要打开的CameraId
- 配置Camera参数，如：预览尺寸、拍照尺寸
- 打开Camera
public void openCamera() {
Log.v(TAG, "openCamera");
if (mCameraDevice != null) {
return;
}
mCameraManager = (CameraManager) mContext.getSystemService(Context.CAMERA_SERVICE);
// 相机ID
String cameraId = setUpCameraOutputs(mCameraManager);
if (cameraId == null) return;
startBackgroundThread(); // 对应 releaseCamera() 方法中的 stopBackgroundThread()
mOrientationEventListener.enable();
try {
mCameraCharacteristics = mCameraManager.getCameraCharacteristics(cameraId);
// 每次切换摄像头计算一次就行，结果缓存到成员变量中
initDisplayRotation();
initZoomParameter();
mFacing = mCameraCharacteristics.get(CameraCharacteristics.LENS_FACING);
Logs.i(TAG, "facing:" + mFacing);
if (ActivityCompat.checkSelfPermission(mContext, Manifest.permission.CAMERA) != PackageManager.PERMISSION_GRANTED) {
return;
}
// 打开摄像头
mCameraManager.openCamera(cameraId, mStateCallback, mBackgroundHandler);
} catch (CameraAccessException e) {
e.printStackTrace();
}
}
选择想要打开的CameraId
private String setUpCameraOutputs(CameraManager cameraManager) {
String cameraId = null;
try {
// 获取相机ID列表
String[] cameraIdList = cameraManager.getCameraIdList();
for (String id : cameraIdList) {
// 获取相机特征
CameraCharacteristics cameraCharacteristics = cameraManager.getCameraCharacteristics(id);
int facing = cameraCharacteristics.get(CameraCharacteristics.LENS_FACING);
if (mCameraId == 0 && facing == CameraCharacteristics.LENS_FACING_BACK) {
cameraId = id;
break;
} else if (mCameraId == 1 && facing == CameraCharacteristics.LENS_FACING_FRONT) {
cameraId = id;
break;
}
}
if (cameraId == null) {
onOpenError(CAMERA_ERROR_NO_ID, "Camera id:" + mCameraId + " not found.");
return null;
}
if (!configCameraParams(cameraManager, cameraId)) {
onOpenError(CAMERA_ERROR_OPEN, "Config camera error.");
return null;
}
} catch (CameraAccessException e) {
onOpenError(CAMERA_ERROR_OPEN, e.getMessage());
return null;
} catch (NullPointerException e) {
onOpenError(CAMERA_ERROR_OPEN, e.getMessage());
return null;
}
return cameraId;
}
配置预览和拍照尺寸
private boolean configCameraParams(CameraManager manager, String cameraId) throws CameraAccessException {
CameraCharacteristics characteristics
= manager.getCameraCharacteristics(cameraId);
StreamConfigurationMap map = characteristics.get(
CameraCharacteristics.SCALER_STREAM_CONFIGURATION_MAP);
if (map == null) {
return false;
}
Size previewSize = getSuitableSize(new ArrayList<>(Arrays.asList(map.getOutputSizes(SurfaceTexture.class))));
Logs.i(TAG, "previewSize: " + previewSize);
mPreviewSize = previewSize;
mPreviewWidth = mPreviewSize.getWidth();
mPreviewHeight = mPreviewSize.getHeight();
Size[] supportPictureSizes = map.getOutputSizes(ImageFormat.JPEG);
Size pictureSize = Collections.max(Arrays.asList(supportPictureSizes), new CompareSizesByArea());
mPictureSize = pictureSize;
Logs.i(TAG, "pictureSize: " + pictureSize);
mSensorOrientation = characteristics.get(CameraCharacteristics.SENSOR_ORIENTATION);
return true;
}
2. 开始预览
- 创建预览请求
CaptureRequest - 创建预览会话
public void startPreview(SurfaceTexture surfaceTexture) {
if (previewing || !isOpen()) {
return;
}
previewing = true;
surfaceTexture.setDefaultBufferSize(mPreviewSize.getWidth(), mPreviewSize.getHeight());
mPreviewSurface = new Surface(surfaceTexture);
initPreviewRequest();
createCommonSession();
}
Camera2设置预览尺寸和Camera1不同，Camera2只需要设置SurfaceTexture的尺寸即可：
SurfaceTexture.setDefaultBufferSize(width, height)，Camera2会选择匹配Surface的尺寸的数据渲染到上面。但是这也不是说我们可以随便设置SurfaceTexture的大小，我们最好是从Camera2中选择支持的预览尺寸进行设置。
初始化预览请求
private void initPreviewRequest() {
if (mPreviewSurface == null) {
Log.e(TAG, "initPreviewRequest failed, mPreviewSurface is null");
return;
}
if (!isOpen()) {
return;
}
try {
mPreviewRequestBuilder = mCameraDevice.createCaptureRequest(CameraDevice.TEMPLATE_PREVIEW);
// 设置预览输出的 Surface
mPreviewRequestBuilder.addTarget(mPreviewSurface);
// 设置连续自动对焦
mPreviewRequestBuilder.set(CaptureRequest.CONTROL_AF_MODE, CaptureRequest.CONTROL_AF_MODE_CONTINUOUS_PICTURE);
// 设置自动曝光
mPreviewRequestBuilder.set(CaptureRequest.CONTROL_AE_MODE, CaptureRequest.CONTROL_AE_MODE_ON_AUTO_FLASH);
// 设置自动白平衡
mPreviewRequestBuilder.set(CaptureRequest.CONTROL_AWB_MODE, CaptureRequest.CONTROL_AWB_MODE_AUTO);
} catch (CameraAccessException e) {
e.printStackTrace();
}
}
创建Capture会话，我们需要将用到的所有Surface传进去。此后无论你需要预览还是拍照，摄像头都会将数据渲染到对应的Surface上。
private void createCommonSession() {
List<Surface> outputs = new ArrayList<>();
// preview output
if (mPreviewSurface != null) {
Log.d(TAG, "createCommonSession add target mPreviewSurface");
outputs.add(mPreviewSurface);
}
// picture output
Size pictureSize = mPictureSize;
if (pictureSize != null) {
Log.d(TAG, "createCommonSession add target mPictureImageReader");
mPictureImageReader = ImageReader.newInstance(pictureSize.getWidth(), pictureSize.getHeight(), ImageFormat.JPEG, 1);
outputs.add(mPictureImageReader.getSurface());
}
// preview output
if (!mPreviewBufferCallbacks.isEmpty()) {
mPreviewImageReader = ImageReader.newInstance(mPreviewSize.getWidth(), mPreviewSize.getHeight(), ImageFormat.YUV_420_888, 2);
mPreviewImageReader.setOnImageAvailableListener(new OnImageAvailableListenerImpl(), mBackgroundHandler);
outputs.add(mPreviewImageReader.getSurface());
mPreviewRequestBuilder.addTarget(mPreviewImageReader.getSurface());
}
try {
// 一个session中，所有CaptureRequest能够添加的target，必须是outputs的子集，所以在创建session的时候需要都添加进来
mCameraDevice.createCaptureSession(outputs, new CameraCaptureSession.StateCallback() {
@Override
public void onConfigured(@NonNull CameraCaptureSession session) {
mCaptureSession = session;
startPreview();
}
@Override
public void onConfigureFailed(@NonNull CameraCaptureSession session) {
Log.e(TAG, "ConfigureFailed. session: " + session);
previewing = false;
}
}, mBackgroundHandler); // handle 传入 null 表示使用当前线程的 Looper
} catch (CameraAccessException e) {
e.printStackTrace();
}
}
private void startPreview() {
Log.v(TAG, "startPreview");
if (mCaptureSession == null || mPreviewRequestBuilder == null) {
Log.w(TAG, "startPreview: mCaptureSession or mPreviewRequestBuilder is null");
return;
}
try {
// 开始预览，即一直发送预览的请求
CaptureRequest captureRequest = mPreviewRequestBuilder.build();
mCaptureSession.setRepeatingRequest(captureRequest, null, mBackgroundHandler);
Logs.i(TAG, "name:" + Thread.currentThread().getName());
mUIHandler.post(() -> onPreview(mPreviewWidth, mPreviewHeight));
} catch (CameraAccessException e) {
e.printStackTrace();
}
}
Camera2中很多的操作都不是线性的，都是在回调里获取结果才能进行下一步操作。例如创建capture会话
createCaptureSession得在onConfigured回调后才能开始真正的循环预览。
3. 关闭预览
将Capture会话关闭
public void stopPreview() {
Log.v(TAG, "stopPreview");
if (mCaptureSession == null) {
Log.w(TAG, "stopPreview: mCaptureSession is null");
return;
}
try {
mCaptureSession.stopRepeating();
previewing = false;
} catch (CameraAccessException e) {
e.printStackTrace();
}
}
4. 拍照
- 使用同一个CaptureSession，拍照之前关闭预览，拍照成功后再次开启预览
public void takePicture(PictureBufferCallback pictureBufferCallback) {
mPictureBufferCallback = pictureBufferCallback;
captureStillPicture(reader -> {
Image image = reader.acquireNextImage();
ByteBuffer buffer = image.getPlanes()[0].getBuffer();
byte[] bytes = new byte[buffer.remaining()];
buffer.get(bytes);
image.close();
if (mPictureBufferCallback != null) {
mPictureBufferCallback.onPictureToken(bytes);
}
});
}
public void captureStillPicture(ImageReader.OnImageAvailableListener onImageAvailableListener) {
if (mPictureImageReader == null) {
Log.w(TAG, "captureStillPicture failed! mPictureImageReader is null");
return;
}
mPictureImageReader.setOnImageAvailableListener(onImageAvailableListener, mBackgroundHandler);
try {
// 创建一个用于拍照的Request
CaptureRequest.Builder captureBuilder = mCameraDevice.createCaptureRequest(CameraDevice.TEMPLATE_STILL_CAPTURE);
captureBuilder.addTarget(mPictureImageReader.getSurface());
captureBuilder.set(CaptureRequest.CONTROL_AF_MODE, CaptureRequest.CONTROL_AF_MODE_CONTINUOUS_PICTURE);
captureBuilder.set(CaptureRequest.JPEG_ORIENTATION, getJpegOrientation(mDeviceOrientation));
// 预览如果有放大，拍照的时候也应该保存相同的缩放
Rect zoomRect = mPreviewRequestBuilder.get(CaptureRequest.SCALER_CROP_REGION);
if (zoomRect != null) {
captureBuilder.set(CaptureRequest.SCALER_CROP_REGION, zoomRect);
}
stopPreview();
mCaptureSession.abortCaptures();
final long time = System.currentTimeMillis();
mCaptureSession.capture(captureBuilder.build(), new CameraCaptureSession.CaptureCallback() {
@Override
public void onCaptureCompleted(@NonNull CameraCaptureSession session,
@NonNull CaptureRequest request,
@NonNull TotalCaptureResult result) {
Log.w(TAG, "onCaptureCompleted, time: " + (System.currentTimeMillis() - time));
try {
mPreviewRequestBuilder.set(CaptureRequest.CONTROL_AF_TRIGGER, CameraMetadata.CONTROL_AF_TRIGGER_CANCEL);
mCaptureSession.capture(mPreviewRequestBuilder.build(), null, mBackgroundHandler);
} catch (CameraAccessException e) {
e.printStackTrace();
}
startPreview();
}
}, mBackgroundHandler);
} catch (CameraAccessException e) {
e.printStackTrace();
}
}
5. 释放摄像头
- 关闭Capture会话
- 关闭CameraDevice
- 关闭拍照ImageReader
- 关闭预览ImageReader
- 关闭Camera线程
public void releaseCamera() {
Log.v(TAG, "releaseCamera");
stopPreview();
if (null != mCaptureSession) {
mCaptureSession.close();
mCaptureSession = null;
}
if (mCameraDevice != null) {
mCameraDevice.close();
mCameraDevice = null;
}
if (mPictureImageReader != null) {
mPictureImageReader.close();
mPictureImageReader = null;
}
if (mPreviewImageReader != null) {
mPreviewImageReader.close();
mPreviewImageReader = null;
}
mOrientationEventListener.disable();
stopBackgroundThread(); // 对应 openCamera() 方法中的 startBackgroundThread()
mUIHandler.post(() -> onClose());
}
四. 预览YUV获取

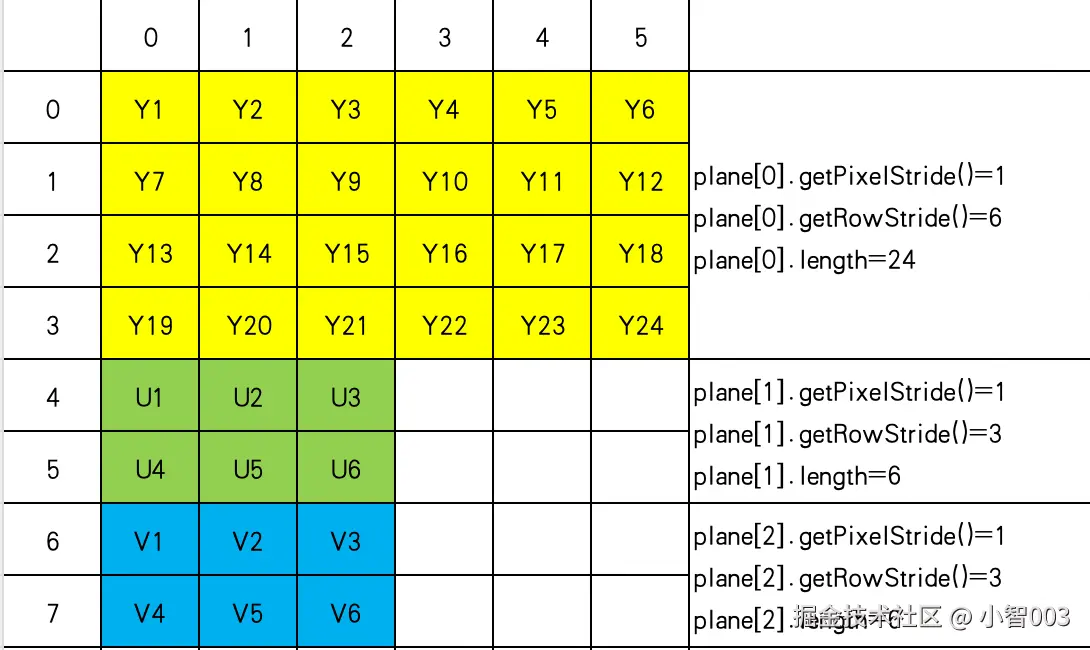

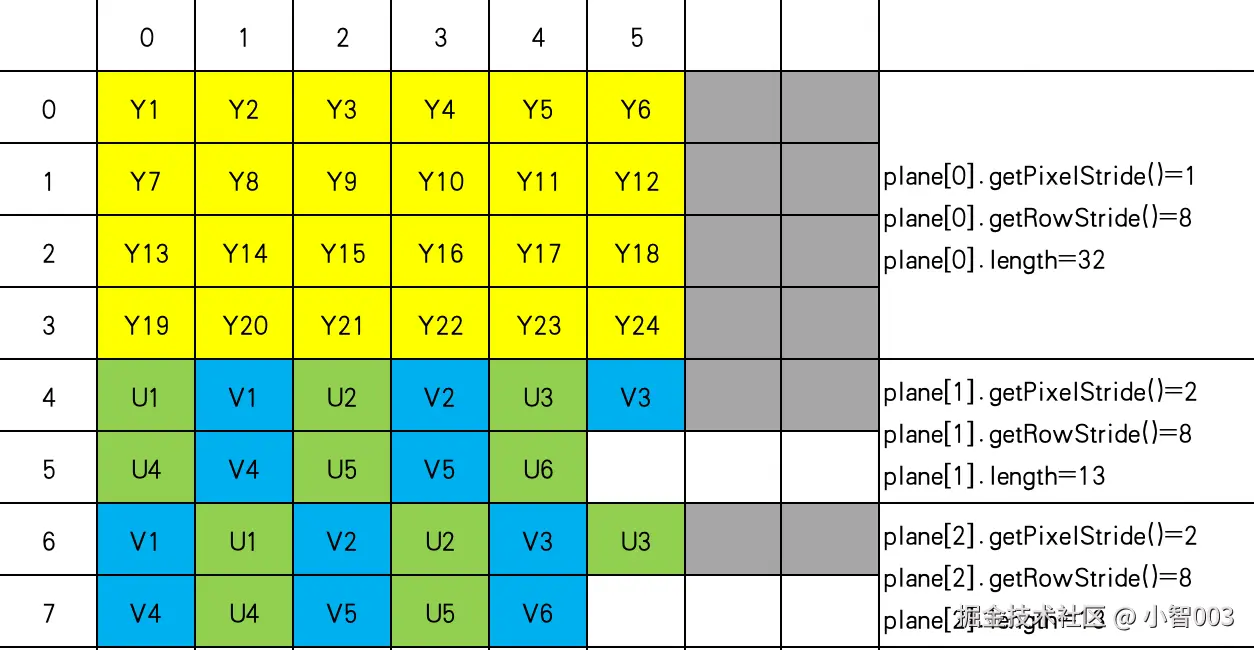

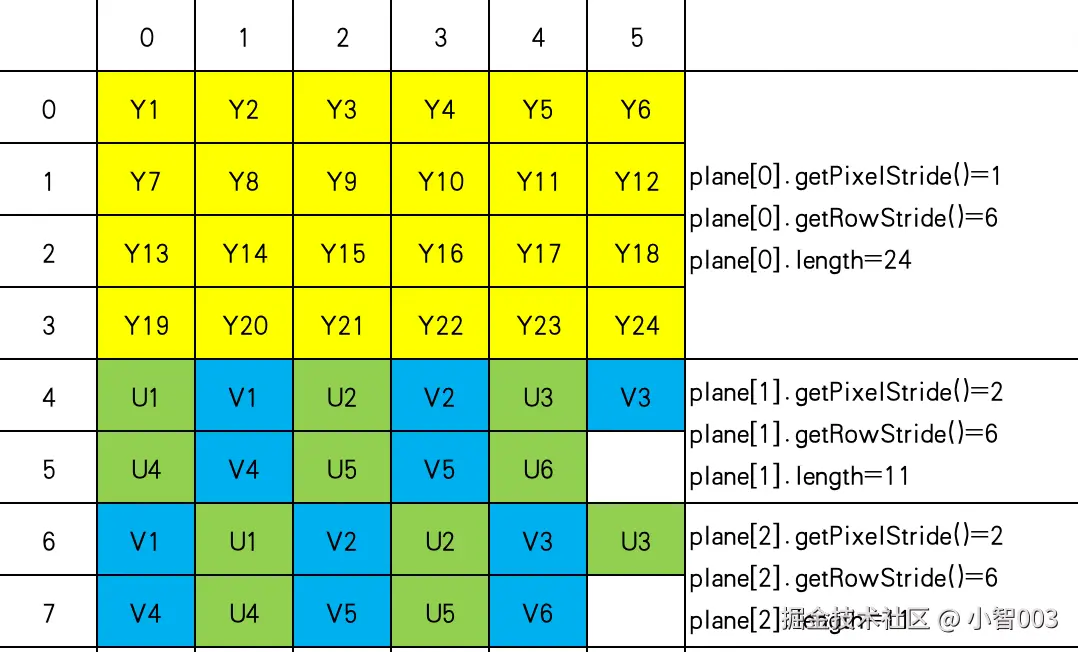

Camera2想要正确获取预览帧数据接下来我们来详细介绍下Camera2获取YUV数据的各种坑。
上面的代码我们知道，在预览环节中我们设置了预览所需的ImageReader，并且我们指定了数据采集格式为ImageFormat.YUV_420_888
mPreviewImageReader = ImageReader.newInstance(mPreviewSize.getWidth(), mPreviewSize.getHeight(), ImageFormat.YUV_420_888, 2);
mPreviewImageReader.setOnImageAvailableListener(new OnImageAvailableListenerImpl(), mBackgroundHandler);
outputs.add(mPreviewImageReader.getSurface());
mPreviewRequestBuilder.addTarget(mPreviewImageReader.getSurface());
通常获取YUV预览数据方式
private class OnImageAvailableListenerImpl implements ImageReader.OnImageAvailableListener {
private byte[] y;
private byte[] u;
private byte[] v;
private byte[] yuvData;
private ReentrantLock lock = new ReentrantLock();
@Override
public void onImageAvailable(ImageReader reader) {
Image image = reader.acquireNextImage();
// Y:U:V == 4:2:2
if (image.getFormat() == ImageFormat.YUV_420_888) {
Image.Plane[] planes = image.getPlanes();
int width = image.getWidth();
int height = image.getHeight();
// 加锁确保y、u、v来源于同一个Image
lock.lock();
/** Y */
ByteBuffer bufferY = planes[0].getBuffer();
/** U(Cb) */
ByteBuffer bufferU = planes[1].getBuffer();
/** V(Cr) */
ByteBuffer bufferV = planes[2].getBuffer();
// 重复使用同一批byte数组，减少gc频率
if (y == null) {
y = new byte[bufferY.limit() - bufferY.position()];
u = new byte[bufferU.limit() - bufferU.position()];
v = new byte[bufferV.limit() - bufferV.position()];
}
if (yuvData == null) {
yuvData = new byte[width * height * 3 / 2];
}
int ySize = width * height;
YUVFormat yuvFormat = YUVFormat.I420;
if (bufferY.remaining() == y.length) {
bufferY.get(y);
bufferU.get(u);
bufferV.get(v);
}
System.arraycopy(y, 0, yuvData, 0, y.length);
System.arraycopy(u, 0, yuvData, ySize, u.length);
System.arraycopy(v, 0, yuvData, ySize + u.length, v.length);
lock.unlock();
}
image.close();
}
}
正常情况下我们通过
image.getPlanes()获取三个平面的数据分别是Y、U、V，然后组装起来即可。但是实际情况恰恰没有这么简单，接下来我们看看坑的地方。
1. YUV_420_888
YUV_420_888他是YCbCr的泛化格式，不会具体指明是YU12，YV12，NV12或是NV21。他能够表示任何4:2:0的平面和半平面格式，每个分量用8bits表示。
带有这种格式的图像使用3个独立的Buffer表示，每一个Buffer表示一个颜色平面（Plane）。除了Buffer外，他还提供了rowStride、pixelStride来描述对应的Plane。这两个参数是获取YUV数据坑的根源，下面来详细介绍。
使用Image.getPlanes()获取plane数组：Image.Plane[] planes = image.getPlanes();
它保证planes[0]总是Y，planes[1]总是 U(Cb)，planes[2]总是 V(Cr)。并保证Y-Plane永远不会和U/V交叉。U/V-Plane总是有相同的rowStride和pixelStride。
1.1 rowStride和pixelStride
pixelStride
通过getPixelStride()获取，像素步长，取值1或2。他代表的是行内连续两个颜色之间的距离（步长）。
如果是1，那么每一行中的同一个颜色分量，比如Y分量是连续的。也就是行内索引0,1,2...的颜色分量都是他的。
如果是2，那么每一行中的同一个颜色分量，是不连续。中间会间隔一个元素，也就是行内索引为0,2,4,6...的颜色分量才是他的。
还有个重要的点：假如步长为2，意味索引间隔的颜色才是有效的元素，中间间隔的元素其实是没有意义的。而Android中确实也是这么做的，比如某个plane[1]（U分量）步长是2，那么数组下标0,2,4,6...的数据是U分量的，而中间的间隔元素Android会补上V分量，也就是会是UVUVUV...这样去分布。但是当最后一个U分量出现后，最后一个没有意义的元素Android就不补了，也就是最后的V分量就不会补了，直接结束，即是这样分布：UVUVUV...UVUVU。
rowStride
通过getRowStride()获取，每行数据的宽度，这个和分辨率不是一回事，他是每一行实际存储的空间宽度
1.2 其他参数
width和height
通过getWidth()和getHeight()获取，和预览数据分辨率一致
buffer size
这个主要就是plane数组的大小，一般就通过planes[i].length获取
1.3 YUV数据分布和排列
了解了rowStride和pixelStride两个参数后，我们可以来分析下实际场景中遇到的情况了。
（1）Planar格式（P）
我们先看下6*4的图片：
plane[0] 的pixelStride是1，说明没有间隔，Y是连续的；rowStride是6，也就是每行是6个；length=24，24 / 6 = 4，共4行；
plane[1] 的pixelStride也是1，说明没有间隔，U是连续的；rowStride是3，也就是每行是3个；length=6，6 / 3 = 2，共2行，符合YUV420的情况，横纵2:1采样；
plane[2] 和plane[1]相同，V是连续的
上述其实就是YUV420P的标准格式I420，我们期望的解析方式，直接可以取到Y、U、V三个分量。可惜的是，大多数手机不是这样的格式，而是下面要介绍的SP的情况。
（2）Semi-Planar格式（SP）
还是6*4的图片：
plane[0] 的pixelStride是1，说明没有间隔，Y是连续的；rowStride是6，也就是每行是6个；length=24，24 / 6 = 4，共4行；这个Y分量跟Planar格式是一样的。
plane[1] 的pixelStride是2，说明有间隔，U是间隔采样的；我们上面分析过，当pixelStride=2的时候，在U分量中就会间隔插入V分量，因此每一行由本来是Y的一半也就是3，变成了6（也就是rowStride的值），同时会放弃掉最后一个无意义的V分量，所以length=6*2-1=11，行数还是2，纵向不变；
plane[2] 和plane[1]相同
其实我们从上图可以看到，在plane[1]中已经包含了U和V分量了，只不过差了最后一个V分量；对于整张图片来说，少了一个V分量是不影响显示效果的；因此我们可以拿plane[1]的数据，就可以拿到U和V了；plane[2]同理其实也有V和U，这样我们就可以plane[0]+plane[1]组成NV12格式，plane[0]+plane[2]组成NV21格式。
（3）特殊情况
rowStride除了有P和SP格式导致不同以外，他其实还有一个重要的作用。就是在一些特殊的sensor采集的时候，因为芯片处理器要字节对齐取数据等原因导致补齐操作，从而使得每一行所占用的空间比实际数据要多。
继续上图：
plane[0] 的pixelStride是1，说明没有间隔，Y是连续的；rowStride本来应该是6，但是变成了8，最后补了两个空字节，也就是每行是8个；length=32，32 / 8 = 4，共4行；这里我们就需要判断getWidth()和getRowStride()是否匹配了，如果不匹配我们就得按行来获取Y分量了。同理plane[1] 和 plane[2] 也得按行获取对应的分量了。
2. 代码实现
根据以上的理论，我们要把所有的情况都考虑到，并且我们增加了YUVFormat区分是P还是SP
private class OnImageAvailableListenerImpl implements ImageReader.OnImageAvailableListener {
private byte[] y;
private byte[] u;
private byte[] v;
private byte[] yuvData;
private ReentrantLock lock = new ReentrantLock();
@Override
public void onImageAvailable(ImageReader reader) {
Image image = reader.acquireNextImage();
// Y:U:V == 4:2:2
if (image.getFormat() == ImageFormat.YUV_420_888) {
Image.Plane[] planes = image.getPlanes();
int width = image.getWidth();
int height = image.getHeight();
// 加锁确保y、u、v来源于同一个Image
lock.lock();
/** Y */
ByteBuffer bufferY = planes[0].getBuffer();
/** U(Cb) */
ByteBuffer bufferU = planes[1].getBuffer();
/** V(Cr) */
ByteBuffer bufferV = planes[2].getBuffer();
// 重复使用同一批byte数组，减少gc频率
if (y == null) {
y = new byte[bufferY.limit() - bufferY.position()];
u = new byte[bufferU.limit() - bufferU.position()];
v = new byte[bufferV.limit() - bufferV.position()];
}
if (yuvData == null) {
yuvData = new byte[width * height * 3 / 2];
}
YUVFormat yuvFormat = YUVFormat.I420;
if (bufferY.remaining() == y.length) {
bufferY.get(y);
bufferU.get(u);
bufferV.get(v);
// 数据前期处理
// 处理y
int yRowStride = planes[0].getRowStride();
if (yRowStride == width) {
System.arraycopy(y, 0, yuvData, 0, y.length);
} else {
// 按行提取
for (int i = 0; i < height; i++) {
System.arraycopy(y, i * yRowStride, yuvData, i * width, width);
}
}
int ySize = width * height;
// 判断是p还是sp
if (planes[1].getPixelStride() == 1) { // P
yuvFormat = YUVFormat.I420;
int offset = ySize;
// 处理U
int uRowStride = planes[1].getRowStride();
if (uRowStride == width / 2) {
System.arraycopy(u, 0, yuvData, offset, u.length);
} else {
int rowStride = width / 2;
for (int i = 0; i < height / 2; i++) {
System.arraycopy(u, i * uRowStride, yuvData, offset + i * rowStride, rowStride);
}
}
offset = ySize + width * height / 4;
// 处理V
int vRowStride = planes[2].getRowStride();
if (vRowStride == width / 2) {
System.arraycopy(v, 0, yuvData, offset, v.length);
} else {
int rowStride = width / 2;
for (int i = 0; i < height / 2; i++) {
System.arraycopy(v, i * vRowStride, yuvData, offset + i * rowStride, rowStride);
}
}
} else if (planes[1].getPixelStride() == 2) { // SP
yuvFormat = YUVFormat.NV21;
int offset = width * height;
int uvSize = ySize / 2;
// 处理UV
int uvRowStride = planes[2].getRowStride();
if (uvRowStride == width) {
System.arraycopy(v, 0, yuvData, offset, v.length > uvSize ? uvSize : v.length);
} else {
// 按行提取
int rowSize = height / 2;
for (int i = 0; i < rowSize; i++) {
if (i == rowSize - 1) {
int lastLineSize = v.length - i * uvRowStride;
System.arraycopy(v, i * uvRowStride, yuvData, offset + i * width, lastLineSize < width ? lastLineSize : width);
} else {
System.arraycopy(v, i * uvRowStride, yuvData, offset + i * width, width);
}
}
}
}
}
if (!mPreviewBufferCallbacks.isEmpty()) {
for (PreviewBufferCallback previewBufferCallback : mPreviewBufferCallbacks) {
previewBufferCallback.onPreviewBufferFrame(yuvData, image.getWidth(), image.getHeight(), yuvFormat);
}
}
lock.unlock();
}
image.close();
}
}
最后

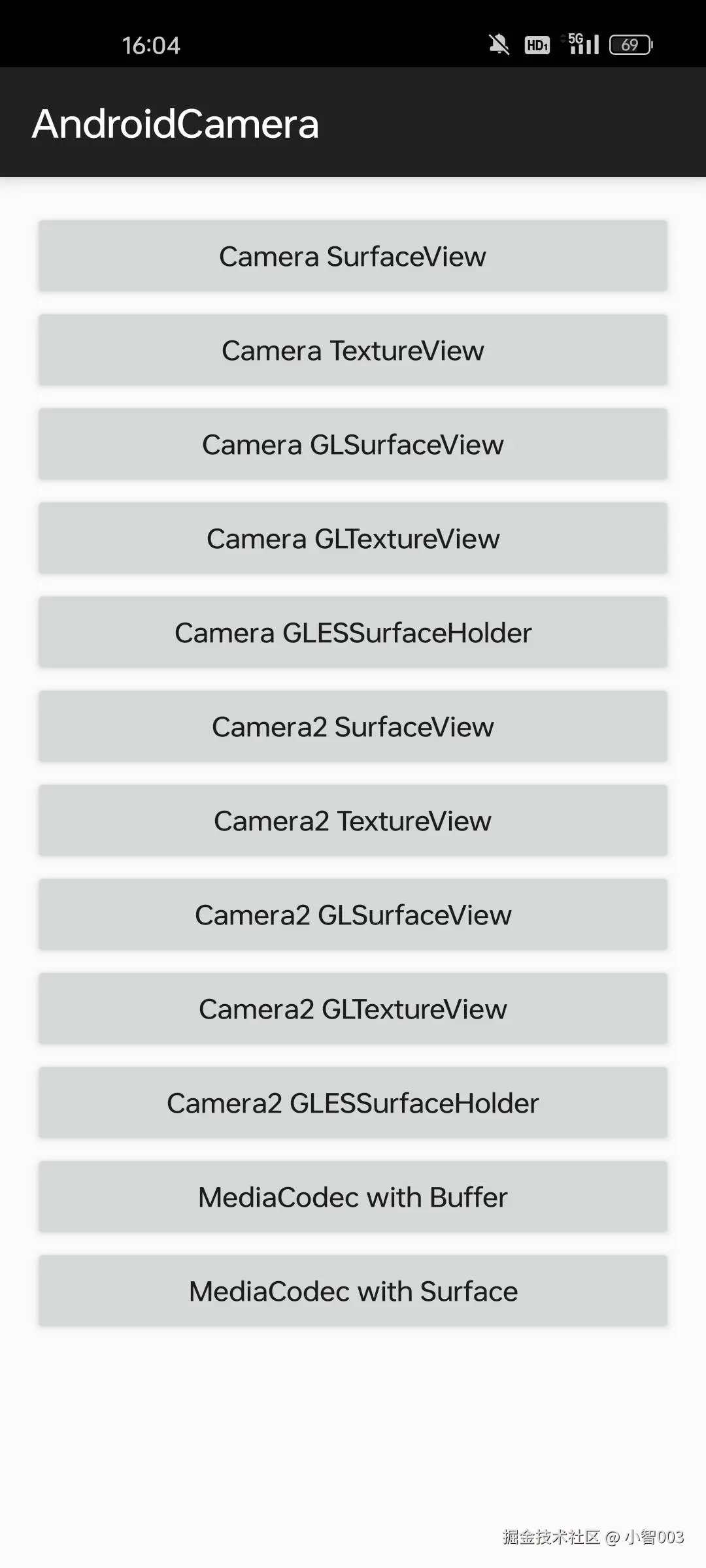

该篇文章我们讲述了Camera2的基本用法，当然Camera2还有很多高级的用法需要读者自行去挖掘了。前面的几篇文章我们都有对应的预览视图配合Camera使用，这里我们按照ICameraManager实现Camera2后，Camera1的预览的视图SurfaceView、TextureView、GLSurfaceView、SurfaceView+OpenGL ES、TextureView+OpenGL ES都可以无缝迁移使用Camera2Manager预览。
lib-camera库包结构如下：
| 包 | 说明 |
|---|---|
| camera | camera相关操作功能包，包括Camera和Camera2。以及各种预览视图 |
| encoder | MediaCdoec录制视频相关，包括对ByteBuffer和Surface的录制 |
| gles | opengles操作相关 |
| permission | 权限相关 |
| util | 工具类 |
每个包都可独立使用做到最低的耦合，方便白嫖
github地址：github.com/xiaozhi003/…，如果对你有帮助可以star下，万分感谢^_^
参考：
