卷积神经网络4-多输入多输出通道

156 阅读8分钟

在卷积神经网络(CNN)中,卷积层是核心组件之一,用于从输入数据中提取特征。在这篇文章中,我们将探讨卷积层如何处理多输入和多输出通道,帮助你理解卷积操作如何扩展并增强模型的能力。虽然涉及到一些数学概念,但我们将尽量以简明易懂的方式解释这些内容。

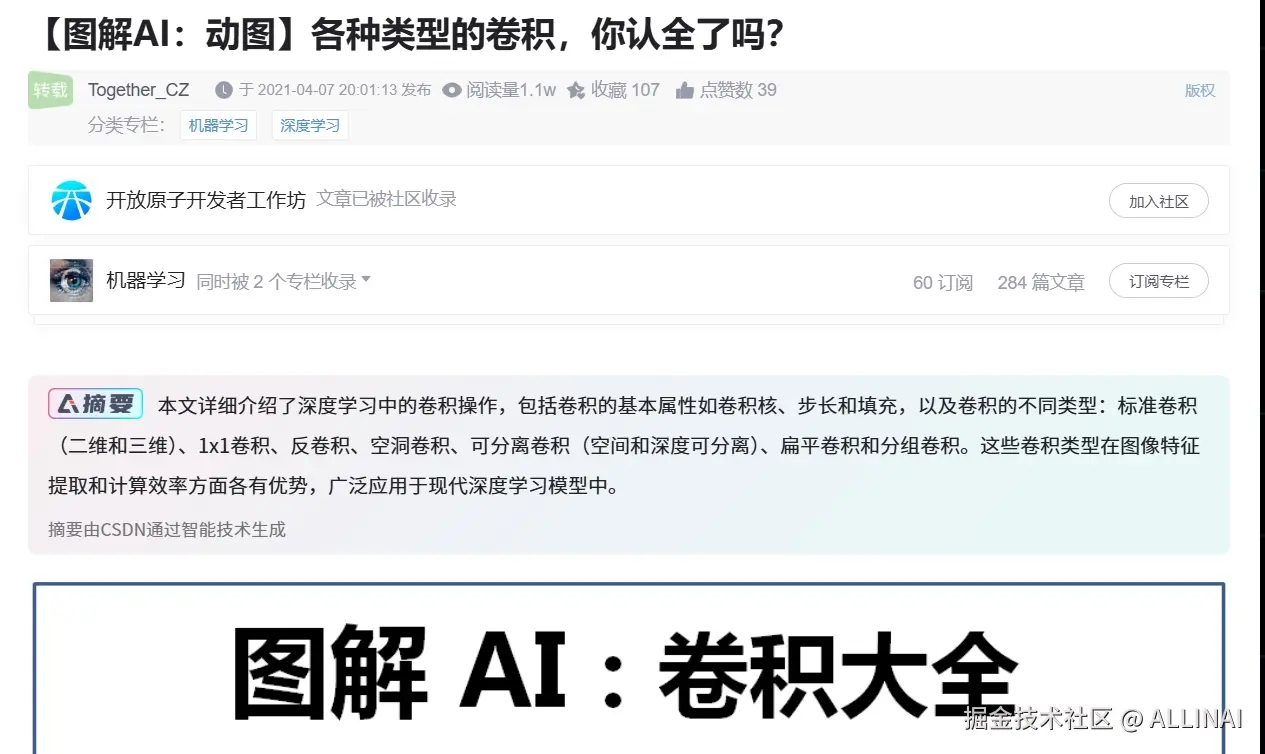

可以参考这篇博客


1. 多输入多输出通道概述

1.1. 什么是输入和输出通道?

在图像处理任务中,通常会涉及到多个通道。例如,彩色图像一般有三个通道,分别代表红色(R)、绿色(G)和蓝色(B)。这些通道合在一起构成了一个完整的图像。当我们将卷积操作应用到这类图像时,不仅要处理单一通道的输入,还需要处理多个输入和输出通道。

1.2. 维度扩展:从二维到三维

在没有多通道的情况下,输入图像可以被视为二维矩阵。然而,当涉及多个通道时,输入和卷积核都需要扩展成三维张量。具体来说,图像的每个通道都可以看作一个二维矩阵,它们沿着通道维度堆叠在一起。

例如,一个RGB彩色图像的尺寸可能是(3,32,32)(3, 32, 32),其中3表示通道数(R、G、B),32表示图像的高度,32表示图像的宽度。此时,卷积操作就不仅仅是对二维图像的滑动窗口处理,而是需要对每个通道的数据进行相应的卷积。

2. 多输入通道

2.1. 输入通道数与卷积核的关系

当输入包含多个通道时,卷积核也必须相应地进行调整。假设有CinC_{in}个输入通道,每个输入通道的形状是H×WH \times W,卷积核的形状为(Cout,Cin,h,w)(C_{out}, C_{in}, h, w),其中CoutC_{out}是输出通道的数量,hhww是卷积核的高度和宽度。

对于每个输出通道(假设输出通道的数量是CoutC_{out}),卷积操作会对每个输入通道分别应用卷积核进行计算。具体地,卷积核会对每个输入通道的二维张量进行卷积,得到一个二维输出张量。 然后,所有输入通道的卷积结果会在对应位置进行加权求和,得到最终的输出。

2.2. 代码实现

我们可以通过编程来实现这一过程。以下是一个PyTorch的实现示例:

# d2l.py

def corr2d(X, K):
    """
    互相关运算实现
    """
    h, w = K.shape
    Y = torch.zeros((X.shape[0] - h + 1, X.shape[1] - w + 1))
    for i in range(Y.shape[0]):
        for j in range(Y.shape[1]):
            Y[i, j] = (X[i:i + h, j:j + w] * K).sum()
    return Y
import torch

from d2l import corr2d


def corr2d_multi_in(X, K):
    """
    对每个通道执行互相关操作,并将结果相加
    """
    Y = [corr2d(x, k) for x, k in zip(X, K)]
    print("Y ---------------------- ")
    print(Y)
    """
    Y ----------------------
    [tensor([[19., 25.],
            [37., 43.]]), tensor([[37., 47.],
            [67., 77.]])]
    """
    return sum(Y)


# 构造示例输入和卷积核
X = torch.tensor([
    [
        [0.0, 1.0, 2.0],
        [3.0, 4.0, 5.0],
        [6.0, 7.0, 8.0]
    ],
    [
        [1.0, 2.0, 3.0],
        [4.0, 5.0, 6.0],
        [7.0, 8.0, 9.0]
    ]
])
print(X.shape)  # torch.Size([2, 3, 3])

K = torch.tensor([
    [
        [0.0, 1.0],
        [2.0, 3.0]
    ],
    [
        [1.0, 2.0],
        [3.0, 4.0]
    ]
])
print(K.shape)  # torch.Size([2, 2, 2])

# 执行卷积操作
result = corr2d_multi_in(X, K)
print(result.shape, '\n', result)
"""
torch.Size([2, 2])
 tensor([[ 56.,  72.],
        [104., 120.]])
"""

在这个例子中,我们定义了一个输入张量X,它有两个通道,每个通道的尺寸为3×33 \times 3。卷积核K也有两个通道,每个通道的尺寸为2×22 \times 2。通过执行多通道卷积操作,我们得到了一个2×22 \times 2的输出。

3. 多输出通道

3.1. 为什么需要多个输出通道?

通常情况下,卷积神经网络的每一层都需要多个输出通道。每个输出通道对应一个特定的特征图(feature map),这些特征图反映了输入数据中不同特征的响应。通过增加输出通道数,我们可以增强网络的表示能力,提取更丰富的特征。

3.2. 输出通道的计算方法

当卷积核有多个输出通道时,我们为每个输出通道创建一个卷积核,每个卷积核的形状为(Cin,h,w)(C_{in}, h, w)。在执行卷积操作时,每个输出通道都对应一个卷积核,所有输入通道的数据会与该卷积核进行卷积操作,最终得到该输出通道的特征图。

3.3. 代码实现

以下是实现多个输出通道的代码示例:

def corr2d_multi_in_out(X, K):
    # 对每个输出通道执行互相关操作,并将所有结果堆叠在一起
    return torch.stack([corr2d_multi_in(X, k) for k in K], dim=0)


# 构造卷积核K,增加一个输出通道
K = torch.stack((K, K + 1, K + 2), dim=0)
print(K.shape)  # torch.Size([3, 2, 2, 2])

# 执行卷积操作
result = corr2d_multi_in_out(X, K)
print(result.shape)  # torch.Size([3, 2, 2])
print(result)
  • torch.stack 用于将多个张量沿着新维度拼接的操作。
    • 将多个张量沿新轴连接,形成一个更高维度的张量。
    • 输入的张量必须形状相同,但通过堆叠它们可以增加一个新维度。
  • K 的形状 torch.Size([3, 2, 2, 2]) 表示有3个输出通道、2个输入通道,每个通道的卷积核大小为 2×2。

输出为:

tensor([[[ 56.,  72.],
         [104., 120.]],

        [[ 76., 100.],
         [148., 172.]],

        [[ 96., 128.],
         [192., 224.]]])

在这个例子中,K有三个输出通道。每个输出通道的卷积结果分别反映了输入数据的不同特征。通过增加输出通道,网络能够学习到更多的特征。

4. 1x1卷积核:一种特殊的卷积

4.1. 1x1卷积的作用

1x1卷积核在卷积神经网络中非常常见。尽管它的窗口大小只有1×11 \times 1,但是它可以有效地对输入的通道进行加权组合,生成多个输出通道。1x1卷积可以看作是一种在每个像素位置上应用的全连接层。

4.2. 代码实现

我们可以通过将输入和卷积核转换为矩阵形式,来模拟1x1卷积操作:

def corr2d_multi_in_out_1x1(X, K):
    """
    该函数通过将输入 X 和卷积核 K 转换为矩阵形式,然后使用矩阵乘法进行运算,模拟了 1x1 卷积操作。
    对于每个像素位置,1x1 卷积核相当于对所有输入通道的加权求和,生成对应的输出通道。
    """
    c_i, h, w = X.shape
    c_o = K.shape[0]
    X = X.reshape((c_i, h * w))  # 展平输入
    K = K.reshape((c_o, c_i))  # 展平卷积核
    Y = torch.matmul(K, X)  # 全连接层中的矩阵乘法
    return Y.reshape((c_o, h, w))  # 恢复形状


# 使用一些样本数据验证
X = torch.normal(0, 1, size=(3, 3, 3))
K = torch.normal(0, 1, size=(2, 3, 1, 1))

Y1 = corr2d_multi_in_out_1x1(X, K)
print(Y1.shape)  # torch.Size([2, 3, 3])
Y2 = corr2d_multi_in_out(X, K)
print(Y2.shape)  # torch.Size([2, 3, 3])
assert float(torch.abs(Y1 - Y2).sum()) < 10e-7

这个示例说明了,1x1卷积相当于对每个像素的不同通道进行加权求和,从而生成新的输出通道,类似于全连接层在每个像素位置的操作。

4.3. 1x1卷积的优势

1x1卷积具有减少模型参数和计算量的优势,并且通过对通道的加权组合,它能够有效地控制网络的复杂度和提高网络的性能。

1x1卷积核可以理解为一种降维或升维操作
  • 降低通道数:1x1卷积的一个常见应用是减少输入的通道数,即将高维的输入特征图映射到低维输出特征图。例如,在输入通道数很大时,使用1x1卷积核可以压缩(降维)通道数,同时保留每个像素的空间信息。

  • 权重共享:1x1卷积核的每个卷积操作仅仅在每个像素的位置上对不同通道进行加权求和,而不改变空间尺寸。通过这种方式,我们可以实现跨通道的线性组合,从而进行通道数的降维。

1x1卷积可以看作是一种对通道维度进行降维或升维的操作,尤其是在减少特征图的通道数时,这种卷积常用于网络中以减少计算复杂度,同时保留重要的信息。

5. 小结

在卷积神经网络中,多输入多输出通道是非常重要的概念。它们使得网络能够处理更丰富的数据,提取更多样的特征。多输入通道涉及到多个输入通道数据的卷积计算,而多输出通道则是对每个卷积核计算多个输出特征图。1x1卷积作为一种特殊的卷积方式,通过简化卷积窗口,可以有效提高计算效率,同时增强网络的表现力。
